Mini İTX Sistem Toplama REHBERİ [Adım Adım Montaj+İncelemeler]
-
En Çok Beğenilenler Tümü Tüm Yorumları Aç
| Merhaba,75 doğumlu, commodore 64 ve amiga kuşağından gelen, teknoloji düşkünü bir bayan olarak 2006 yılından beri apple dünyasındaydım.Halen de tüm işlerim için apple cih... |
| Mini İtxleri incelerken bu konuya gelmek , konuyu kendi açtığını sonradan farketmek. İftara daha 9saat 17dk filan var. |
|
Merhaba,1 senedir small form factor kasaları takip ediyorum.Şubat’18 de Ncase m1 v5 kullanmaya başladım.Boyutları ve bileşen uyumluluğu açısından harika bir kasa. |
Chris brown kalitesini konuşturmuş yine, parti kur oy verelim o derece yani  |
< Bu mesaj bu kişi tarafından değiştirildi donanımcı123 -- 2 Şubat 2015; 12:53:04 >
Bu mesaja 1 cevap geldi.
|
Merhaba,75 doğumlu, commodore 64 ve amiga kuşağından gelen, teknoloji düşkünü bir bayan olarak 2006 yılından beri apple dünyasındaydım.Halen de tüm işlerim için apple cihazlar kullanmaktayım fakat 13 yaşındaki oğlum sayesinde 2 yıl önce bir oyun masaüstü pc toplama olayına girdik.Kendim beceremiyeceğimi düşündüğüm için o tarihte tüm bileşenleri belirleyip satın aldığım firmaya toplattım.Sonrasında bu işi ben de yapabilir miyim acaba düşüncesi ile nette konu ile ilgili video,forum,inceleme ne varsa izledim ve okudum.Hatta klasörler halinde başlıklara göre arşivledim.Boş vakitlerimde tekrar tekrar videoları izledim.Özellikle son senelerde yaygınlaşan mini ITX kasaları çok beğeniyordum ve sonunda bu işi yapmaya karar verdim.Şubat ayı sonundan beri parçaları topluyorum.Bugün ekran kartım da gelince olayı sonlandırmış oldum.Resimleri de paylaşıyorum. Bu işi ilk kez yapan biri olarak şunu diyebilirm ki; gerekli özen ve dikkat gösterilirse, çok da zor değil.Montajdan sonra bilgisayarı monitöre bağlayıp power tuşuna basıp sonrasında UEFI ekranının sorunsuz açıldığını görmek insanı çok mutlu ediyor :) Topladığım bu sistemde strateji ve simulasyon tarzında oyun oynancağı için ekran kartında üst düzey bişey seçmedim.Oğlumun sistemindeki asus 780Ti yi kendisine yeni ekran kartı alındığı zaman bu sisteme ekleyebilirim. Sistem Bileşenleri Asus Z170I Pro Gaming LGA1151 DDR4-M.2 mITX Intel i5-6600 (6. nesil Skylake) MSI GTX 960 GAMING 4G GTX960 Corsair Hydro 100i GTX Kingston HyperX Fury 16gb (2x8) 2400MHz DDR4 Kingston HyperX Savage 240gb Seasonic X-750 80+ Plus Gold 750W (SEA-X-750) Corsair Graphite 380T Windows 10 Home TR 32/64bit Kutu USB 3.0 < Resime gitmek için tıklayın >1 by psleda, on Flickr < Resime gitmek için tıklayın >2 by psleda, on Flickr < Resime gitmek için tıklayın >6 by psleda, on Flickr < Resime gitmek için tıklayın >9 by psleda, on Flickr < Resime gitmek için tıklayın >10 by psleda, on Flickr < Resime gitmek için tıklayın >12 by psleda, on Flickr < Resime gitmek için tıklayın >11 by psleda, on Flickr < Resime gitmek için tıklayın >13 by psleda, on Flickr |
< Bu mesaj bu kişi tarafından değiştirildi psleda -- 11 Mart 2016; 22:10:25 >
Bu mesaja 3 cevap geldi.
Mini İtxleri incelerken bu konuya gelmek , konuyu kendi açtığını sonradan farketmek. İftara daha 9saat 17dk filan var.  |
Bu mesaja 1 cevap geldi.
|
Masada çok az yer kaplayan ve performanstan ödün vermeyecek bir sistem toplamak için kasa arayışındaydım. Silverstone Raven RVZ02B-W modelini araştırıp aldım.Modüler kablolu sfx psu kullandığım için kasa içinde çalışmak oldukça rahattı. Kasanın penecereli modelini mod yapmak için tercih ettim.Pcpartpickerda bir kullanıcı akrilik pencereler yerine delikli metal kullanmış.Bu sayede hava akımı da daha iyi hale geldi.Kasayı daha kolay taşımak için bu model ile uyumlu tutma sapını da amazon.de den sipariş verdim.O da gelince taşınabilir masaüstü olarak oldukça güçlü bir sisteme dönüşecek. Sistemdeki bileşenler; ASUS STRIX Z270i mini ITX Intel i7-7700K MSI GTX 1070 Quick Silver OC 8G Noctua NH L9i Kingston HyperX Fury 16gb (2x8) 2400MHz DDR4 Samsung 960 EVO M.2 NVME SSD 500gb Sandisk Ultra II 480GB Sata 3 SSD Corsair SF600 80+Gold Silverstone Raven RVZ02B-W mini ITX Corsair SF600 80+Gold PSU |
< Bu mesaj bu kişi tarafından değiştirildi psleda -- 24 Ağustos 2017; 15:11:40 >
Bu mesaja 1 cevap geldi.

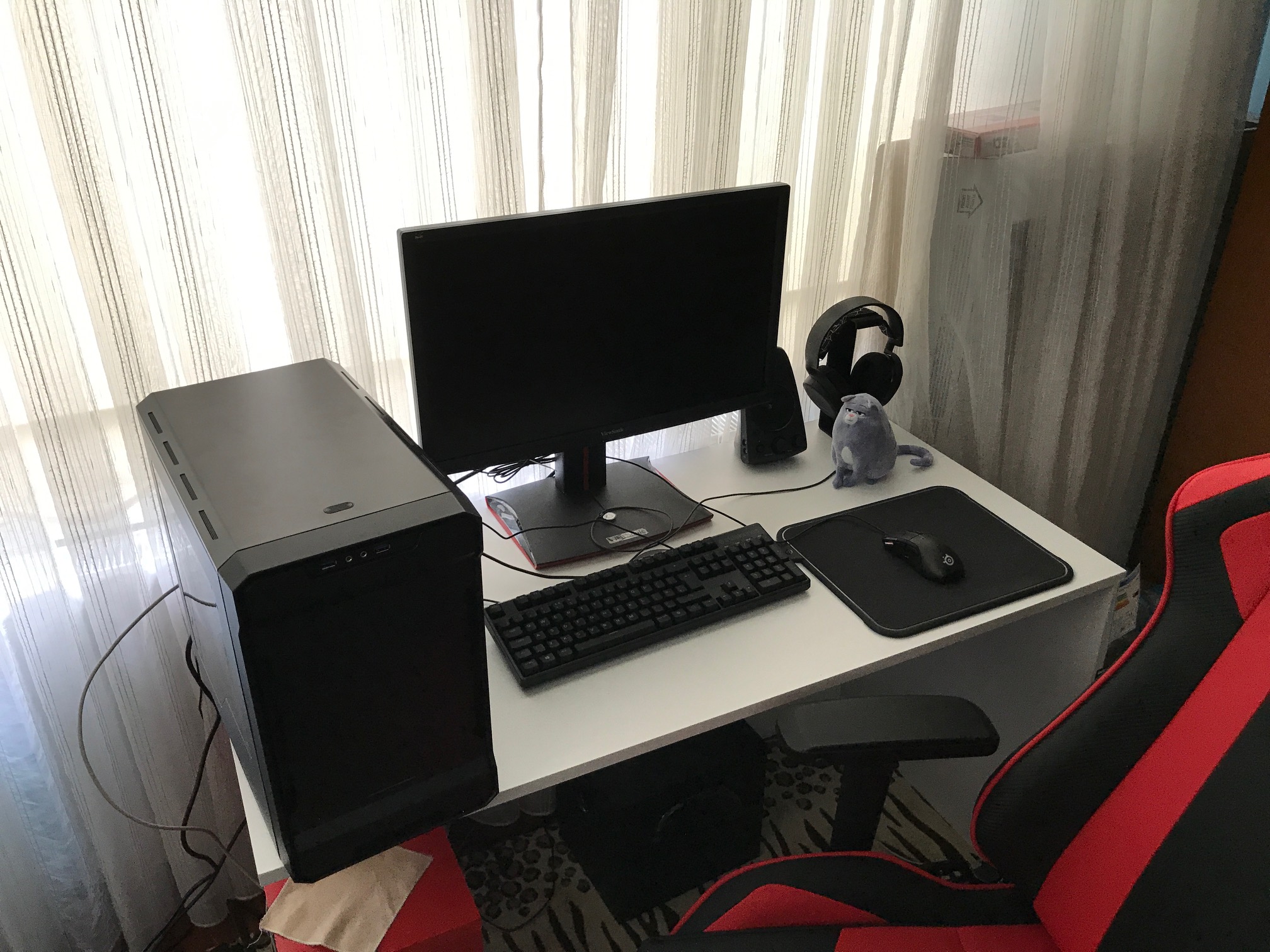

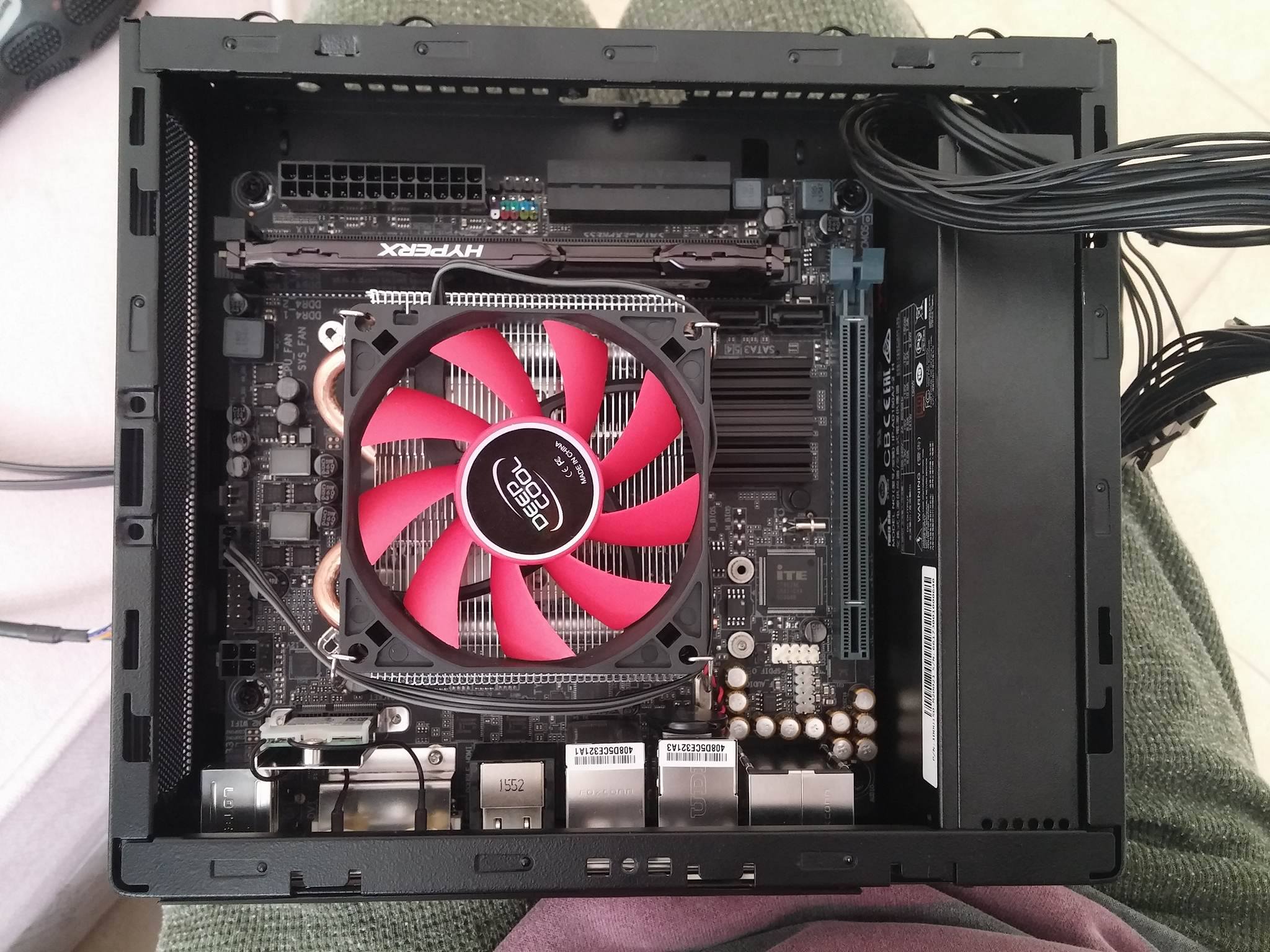

sistemi toplayalı epey bi oldu fotolarını atmayı unutmuşum  < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|
Merhaba,1 senedir small form factor kasaları takip ediyorum.Şubat’18 de Ncase m1 v5 kullanmaya başladım.Boyutları ve bileşen uyumluluğu açısından harika bir kasa. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Şimdi de sistemi önsiparişle haziran’18 de almış olduğum Dan Case A4 sfx kasaya taşıdım.Bundan sonra sırada custom psu kabloları yapmak var.O konuda da kendimi geliştirmeye çalışıyorum. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi psleda -- 16 Eylül 2018; 17:25:31 >
Bu mesaja 2 cevap geldi.
|
merhaba, konuya yeni denk geldim, güzel paylaşımlar yapılmış gerçekten. ben de bir süredir mini bir oyun sistemi kurma çabasındaydım, ev dubleks olduğu için yukarda kendi odamda fps oynuyorum 144hz lazım oluyor, aşağıdaki ise re2 ve metro exodus oynuyorum, gamepad ile tv'de uzanarak rahat oluyor, ayrıca ofiste de ayda 2-3 gün lazım olduğu oluyor. kasayı nanokatalogtan 270tlye aldım 1 ayda geldi , kasa modeli kolink satellite plus, bu zamana kadar birçok kasa kullandım corsair ve tt ağırlıklı o yüzden kalite konusunda tecrübeliyim diyebilirim, kasa gerçekten çok kaliteli, öncelikle kasa alüminyum bu konu taşıma açısından inanılmaz önemli biliyorsunuz, bunun dışında microatx destekliyor fakat boyutları kesinlikle itx boyutlarında zaten tercih sebebim bu idi. bunun dışında kasa içi yerleşim disk montaj direkleri falan müthiş, hava akımı gayet yeterli. sistem bileşenleri; gpu hariç diğer parçalar çok eskiden kalma, 3770 rx580'i besleyebildiği için hiç masraf yapmadan kart ve kasa alarak devam ettim i7 3770 stok fan msi h61m-p20 asus dual rx580 corsair vs550 kasa incelemesi, kasa tamamen aynı sadece farklı marka adı altında satılıyor fason üretiyorlar bunlara sanırım, kaliteli diye bunu ekledim https://www.youtube.com/watch?v=D_Q351GMNhk kasa nanokatalog https://tinyurl.com/yxva5uod birkaç fotoğraf ekliyorum, ufaklıktan fırsat bulursam profla çekilmiş daha detaylı fotoğraflarda eklerim < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|
Merhabalar, aşağıdaki konfigürasyonda sistem ile aranıza katıldım. SilverStone Sugo SG13B-Q High Power Element Smart 750W Mavi Ledli 80+ Bronze 56A@12V Asrock Fatal1ty B450 Gaming-ITX/ac AMD B450 3466MHz+ (OC) Ryzen 5 1600X Kingston Hyperx Predator 16GB (2x8GB) 3000MHz CL15 HIS RX580 ICEQX2 OC 8GB Intel 660P 512GB NVMe M.2 QLC SSD < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi serin_su842 -- 22 Mart 2019; 14:5:55 >
Bu mesaja 1 cevap geldi.
|
@Commodore_64_ Teşekkürler. @MustafaUnal41 2'side güzel beğendiğinizi alabilirisniz. @dtyrone MSI H81I INTEL H81, DDR3, LGA1150, SATA6Gb/s, USB3.0, D-SUB, DVI, HDMI mini ITX Anakart - 225TL INTEL Core i5-4460 3.20GHz, 6MB L3, çift kanal DDR3, 22nm, LGA1150 İşlemci - 555TL GSKILL F3-12800CL9D-8GBXL G.SKILL RipjawsX DDR3-1600Mhz CL9 8GB (2x4GB) DUAL (9-9-9-24) 1.5V Bellek - 250TL GIGABYTE GV-N960IXOC-2GD GTX960 OC, 2GB/128bit GDDR5, 2xDVI, HDMI, DisplayPort Ekran kartı - 660TL CORSAIR CC-9011047-WW OBSIDIAN 250D USB 3.0 Mini ITX Güç kaynaksız Kasa - 312TL OCZ OCZ-ZS750W-EU ZS Series 750W 80+ BRONZE Güç kaynağı - 233TL WESTERNDIGITAL WD10EZEX Caviar Blue 1TB 7200rpm 64MB SATA 6.0Gb/s Dahili sabitdisk - 169TL CORSAIR CSSD-F120GBLS Force LS 2.5 120GB SSD SATA 6.0Gb/s(SATA3), 560-535MB/s SSD sabitdisk - 226TL TOPLAM : 2630TL + BENQ XL2411Z 24 LCD, 1920x1080, 1ms, Full HD, 2xHDMI, DVI, D-SUB Pivot Geniş Siyah LED Pivot LCD ekran - 1075TL İnventus.com hocam. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Commodore_64_ , @dtyrone , @MustafaUnal41
Mini ITX sistemde en hesaplı seçenek AMD APU 'lu sistemdir... INTEL pişmanlıktır...  |

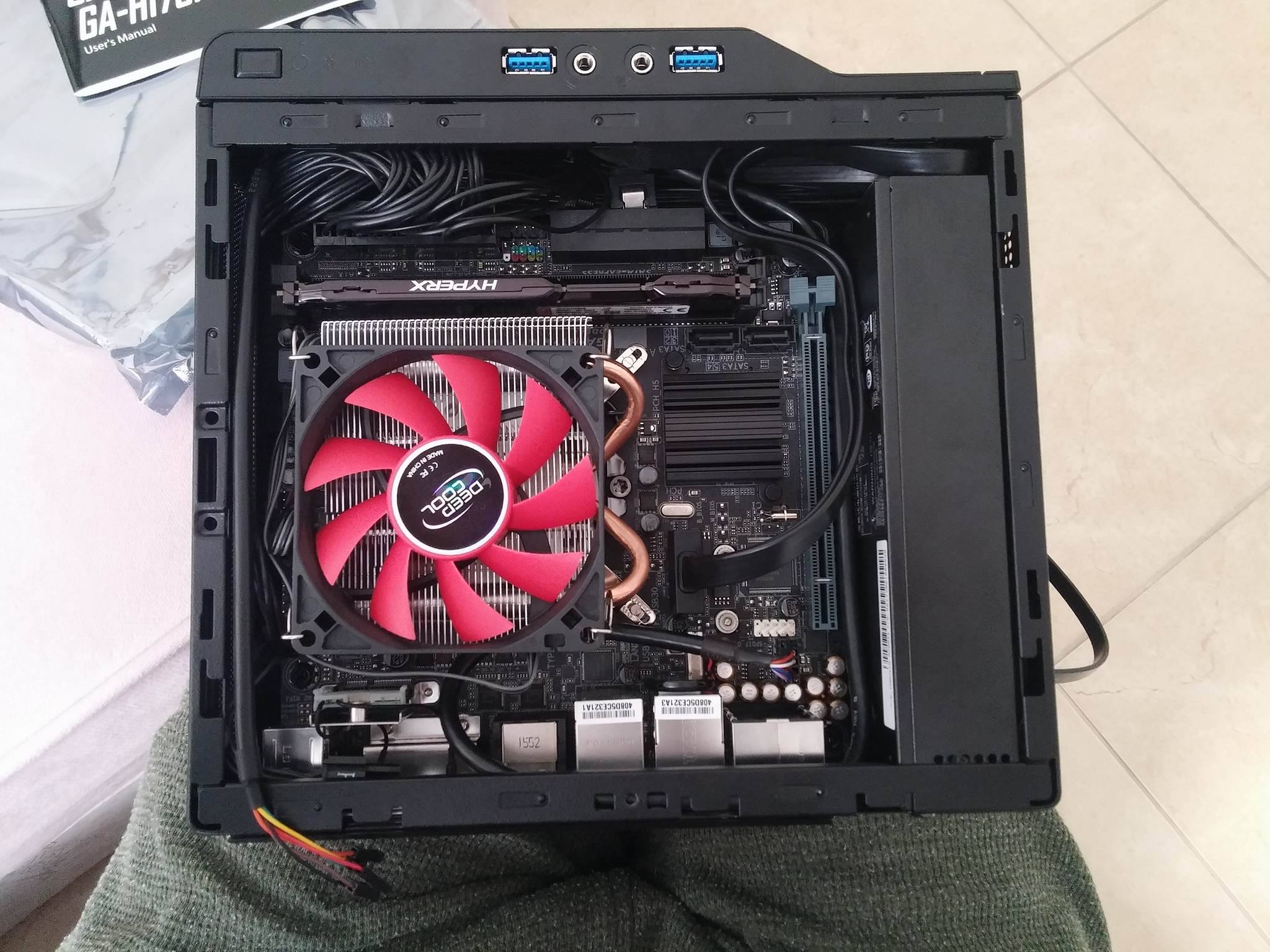

| Ben de küp kasa toplayanlardanım .Masamın üstünde uslu uslu duruyor ,şekli şemali iyi, taşıması pratık , ihtiyaçlarımı da karşılıyor , kasa toplayacakların küp kasaları es geçmemelerini öneririm. |
|
Arkadaşlar , Mini itx sistem toplamak istiyorum .Anlamadığım hususlar şu : -Anakart ne önerirsiniz ?(Intel işlemci düşünüyorum G4560) -Ekran kartı 1050ti ,1060 ve rx 470 arasında kaldım. Kasa ve PSU ne olmalı . Teşekkürler. kardeşlerim. Ayrıca Chris Brown kalitesine hayran kaldım ,süt gibi konu işlemiş.Başkanlığa adaylığını koysun. |
|

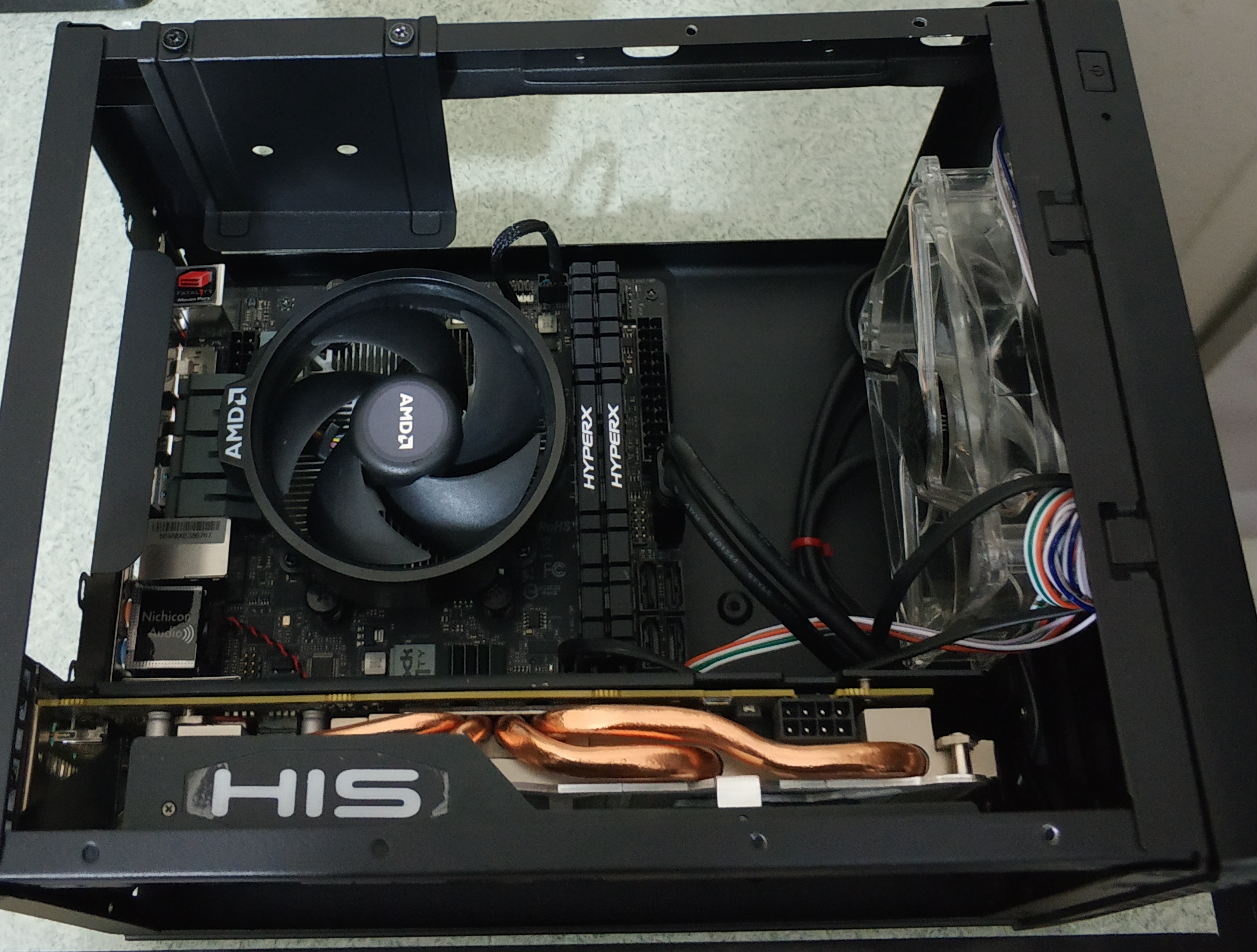

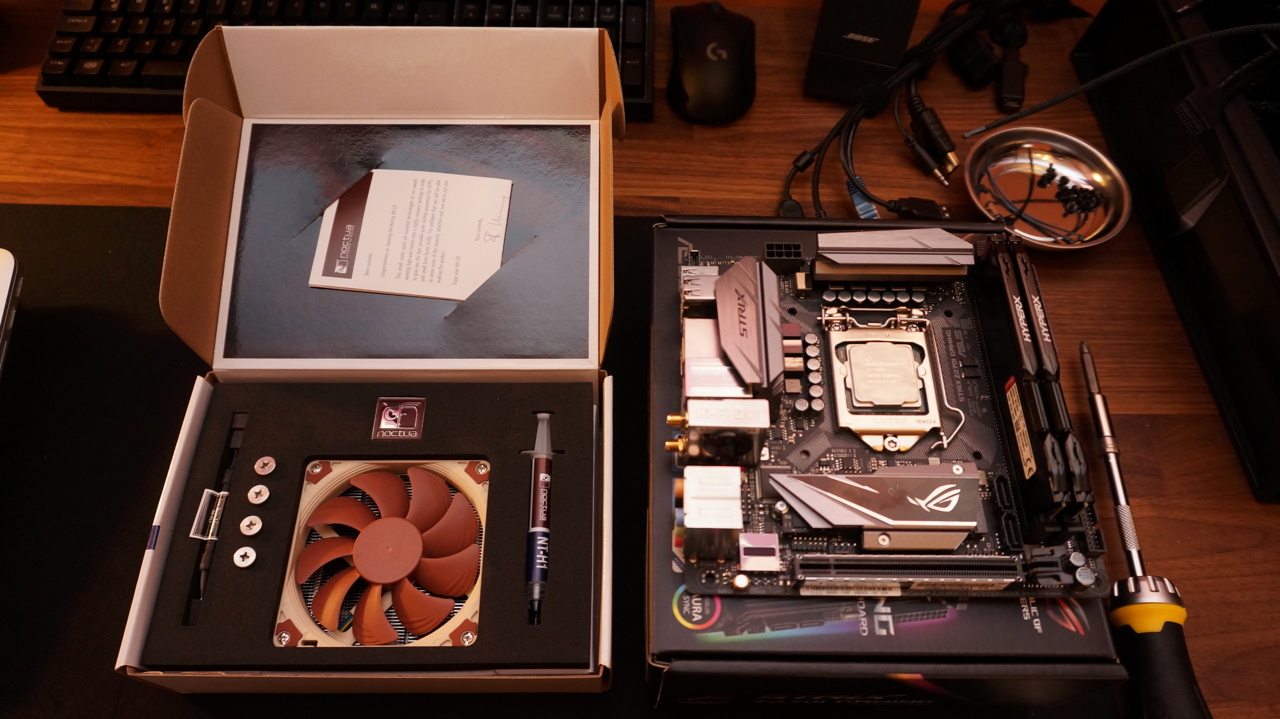

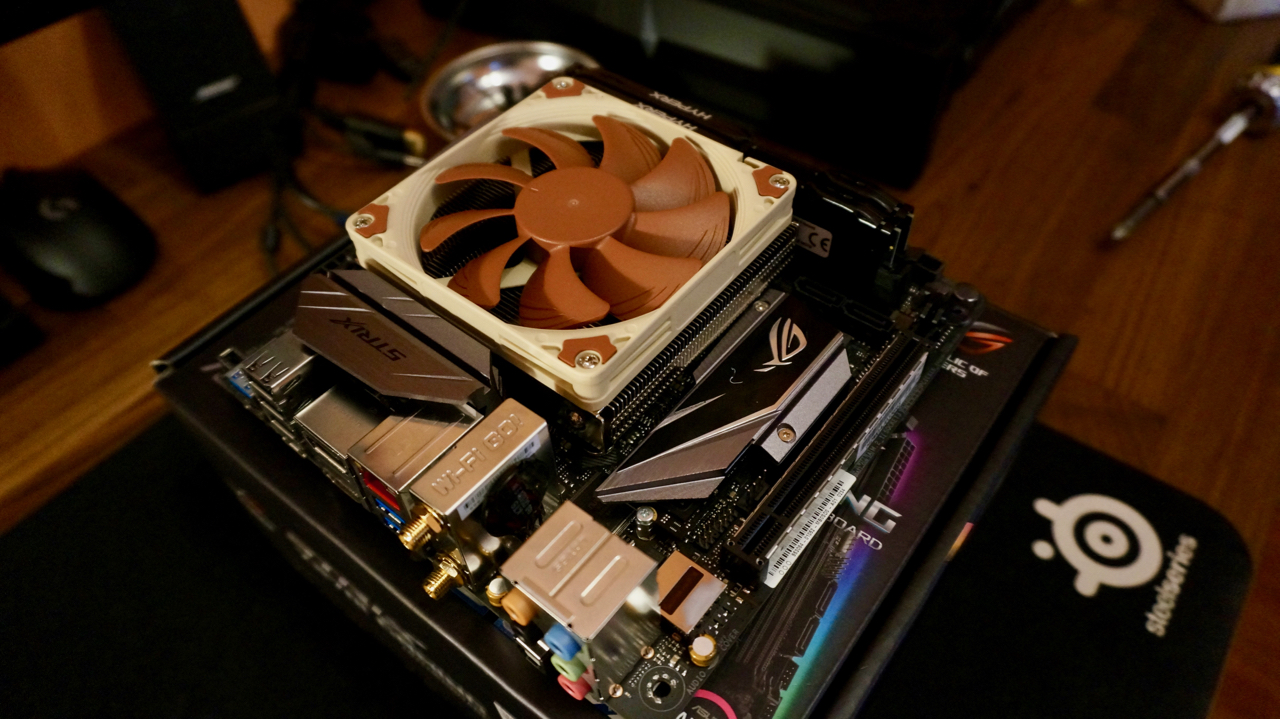

3. sistemimde itx oldu sanırım hastalık oldu itx sistem bende; Asus Strix Z270i i7 7700k Gskill Trident Z Rgb 2x8Gb 3200mhz Evga Gtx 1080 FTW 2 Samsung 960 Evo 250gb nvme m.2 Samsung 850 Evo 500gb m.2 Viewsonic XG2401 Phanteks Evolv Itx Corsair RM 750i Corsair H115i < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|
IN WIN CHOPIN Oyun oynamayı bırakma kararımdan sonra elimde bulunan birkaç parçayı satıp hem ekonomik anlamda hem kasa boyutu anlamında tasarruf etme planım vardı ve bu doğrultuda Amazon.de'den IN WIN CHOPIN marka-model kasayı satın aldım, kasa mini itx anakart destekliyor, 3.5'' hdd desteği yok ve keran kartı takmak mümkün değil. ITX 'den ziyade tam bir SFF kasa. Kasa güç kaynağıyla birlikte geliyor, 150 Watt 80+ Bronze sertifikalı gayet stabil ve sessiz bir PSU. Kablolalar modüler değil ama gayet esnek yapıdalar. Kutu içeriğinde Kasa , Vidalar , Güç Kablosu , Kullanma Kılavuzu , Y Sata Kablo ve fotoğraflarda görünen renkli çıkartmalar var. Kutuyu market poşetine koyup taşıdım o kadar küçük anlayacağınız :) İlk izlenimim kasanın çok şık ve estetik olduğundan yana. Monitör yanında, TV yanında ya da HIFI sistemi yanında inanılmaz sempatik duruyor. Malzeme kalitesi çok iyi, boyutuna göre ağır bir kasa. Benim için tek eksi tarafı sistemi kasa içine toplarken yaşadığım zorluk oldu, malum kasa hayli küçük ve haliyle kabloları takması, anakartı oturtması vs vs biraz zorladı ama iş bitince ortaya çıkan görüntü bütün olumsuz havayı dağıttı. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi Feratabi -- 6 Aralık 2017; 18:18:53 >
< Bu mesaj bu kişi tarafından değiştirildi psleda -- 17 Ocak 2019; 23:23:36 >
Bu mesaja 1 cevap geldi.
Mini İTX Toplama Rehberi 2021 Yakında !  |
|
kasa çok ciddi sıkıntı fiyat konusunda özellikle. ben ikinci elden bileşenleri topladım ama bırak ucuz mini itx kasayı micro atx kasa bile yok. ben maliyetleri yazayım belki fikir verir. sistemi htpc olarak topladım fakat pek mini değil. intel g3220 100 tl hd 4830 45 tl 4gb ram dual 60tl atx kasa 20 tl dvi hdmi çevirici 9tl Wireless usb stick 25 tl msi h81m–p33 137 tl hdd 500 wd black , vardı ama htpc için kötü tercih çok sesli power corsair 460w 45tl buda 12 cm fana rağmen sesli çalışıyor. |
< Bu ileti mini sürüm kullanılarak atıldı >
2400MHZ o kadar da etkili olmayabilir. Jayztwocents bellek saat hızının APU'yu ne kadar etkilediği konusunda video çekmiş. 1866 oldukça yeterli bir bak istersen masraf yapmana gerek kalmaz belki. Videoyu izlemek için tıklayınız |
Selam arkadaşlar.
Bugün temelini atacağımız konu , Mini İTX sistem toplamak isteyen daha doğrusu Bilgisayar Sistemlerinin boyutlarını küçültmek isteyen kullanıcılar için bir kaynak niteliğinde olacak.
Konuya giriş yapmadan önce konu içeriğini başlıklar halinde paylaşmayı yararlı görüyorum, böylece birden fazla girişlerde tekrar dikkat edilmek istenen noktaya ulaşım daha kolay olacaktır.
İçindekiler
* Mini İtx Nedir ?
* Neden Mini İtx ?
* Mini İtx kaç paradır ?
* Hangi bütçelerle hangi bileşenler alınabilir ?
* Benim Mini İtx 'im hangisi ? (Maliyet Hesabı)
* Mini İtx Sistem Topluyoruz !
--- Bileşenleri neden seçtik ?
--- Sistem bileşenleri mini incelemeler
* Montaj Klavuzu
* Performans Testleri
* Değerlendirme
Mini İtx Nedir ?
Mini İTX bir formdur. Standart olarak anakart ölçüleri form faktör olarak kabul görmüştür. Masaüstü sistemlerimizde kullandığımız anakartlar gibi , anakartın montajlanacağı bilgisayar kasaları da bu form faktörlere uygun şekilde tasarlanıyor. Yani biz ATX yapıdaki standart bir anakart alırsak, kasa da buna uyumlu olmak zorunda , ki biz bu anakartı kasaya takıp sistemi oluşturabilelim. Son dönemde piyasa olan kasaların tümü, anakart desteği olarak ATX-mATX-Mini İtx şeklinde özellikler gösteriyor. ATX yapıdaki bir kasa alırsak eğer bu kasaya hem ATX hem mATX hem de mini itx yapıda anakart takabiliyoruz. Ama mAtx yada mini itx yapıdabir kasa alırsak ATX yapıdaki bir anakartı kullanmamız mümkün değil zira kasaların iç hacmi ve anakart takılacak bölüm küçük geleceği için uyumsuz olurlar.
Kısacası Form Faktör dediğimiz durum, anakarttaki montaj delikleriyle kasadakilerin uyuşma durumudur.
< Resime gitmek için tıklayın >
Yukarıda görüldüğü üzere bir çok çeşit boyut bulunuyor fakat bizim için 3 tanesini bilmek yeterli. Onlarda şu şekilde ;
< Resime gitmek için tıklayın >
Neden Mini İtx ?
Kullandığımız bilgisayar sistemleri , çoğunlukla kişiseldir. Çalışma ortamlarında dahi artık bilgisayarlar kişisel ürün özelliği taşıyor. Bu sebeple kullanıcıların gerek performans gerekse bilgisayarı koyacakları yer durumları sebebiyle seçimler farklılaşıyor. Neden Mini IXT ? sorusunun cevabı da bu bağlamda tamamen kişisel oluyor. Yani kullanıcı belki küçük kasalardan hoşlanıyor büyük kaba saba kasaları sevmiyor , belki salondaki televizyonunun yanına bir multimedya sistemi kurup oyun konsollarını çöpe atmak istiyor belkide hem bilgisayardan vazgeçemiyor hemde yeri geldiğinde güçlü sistemini oyun partilerine taşıması yada başka bir yerde kullanması gerekiyor. Bunlara benzer bir çok gereklilik oluşturulabilir daha ama sanırım konu anlaşıldı. Mini İtx tamamen zevk'te olabilir tamamen ihtiyaç ta.
Not : Ben neden mini itx sistem kurdum ve bu konuyu hazırlıyorum ? Tamamen merak ve mini itx deneyimleme düşüncesi.
Mini İtx kaç paradır ?
Mini İtx sistem kurmak, ATX sistem kurmaya göre ne daha ucuz ne de daha pahalı. Tamamen kullanıcının ihtiyaçlarına yönelik bileşenler seçmesi gerektiği için şu kadar paradır demek mümkün değil ama minimum seviye belirleyecek olursak , 600-700TL den aşağıya küçük bir sistem kurulması pek mümkün görünmüyor. Sçeilen bileşenlere göre bu rakam 5000TL nin üzerine de çıkabilir.
Hangi bütçelerle hangi bileşenler alınabilir ?
Bütçeler seçilen bileşenlere göre değişeceği için burada bir kaç tablo ile olayı özetleyeceğim.
< Resime gitmek için tıklayın >
Ekstra
Amd Apu'ların içinde grafik yongası barındırdıkları için, ekstradan takacağımız aynı yongalı kart ile dual grafik kartı yapabiliyoruz. Buna HybridCrossfire deniyor.
< Resime gitmek için tıklayın >
Benim Mini İtx 'im hangisi ? (Maliyet Hesabı)
Anakart : 220TL
MSI FM2-A75IA-E53
İşlemci : 250TL
Amd A10 5700
Kasa : 135TL
ThermalTake Core V1
Güç Kaynağı : 135TL
Corsair VS450 450W
Bellek : 280TL
Corsair Vengeance LP 2x4GB 1600Mhz
Depolama : 165TL
Memoright V3M 120GB SSD
Toplam Harcama : 1185TL
Mini İtx Sistem Topluyoruz !
Bileşenleri neden seçtik ?
Ülkemizde maalesef Mini İtx anakart ve kasalar konusunda çok farzla alternatif bulunmuyor. Anakartı seçmemizin sebebi bu fiyat seviyesinde wifi adaptörünü içinde barındırması ve Amd Apu ' lar ile beraber kullanılarak tatminkar grafik performansı sunacağını düşünmemiz.
Kasa seçiminde seçenek kısıtlı ve bu fiyat seviyesinde ThermalTake v1 in rakibi bulunmuyor. Bu şekilde düşündüğümüz için seçtik bu kasayı. Ayrıca kasada 2 SSD ve 2 Mekanik disk takılabilmesi avantaj.
Güç kaynağı olarak VS450 seçtik Corsairden. Orta sınıftaki çoğu ekran kartına yetecek ve toplam sistem güç tüketimi karşılayabilecek kadar güç sağlayabiliyor. Yabancı kaynaklı sitelerde 500W dan fazlası çekilmiş prizden.
Şimdi seçtiğimiz bileşenlere yakından bakalım ;
------------------------------------------------------------------------------------------------------------------

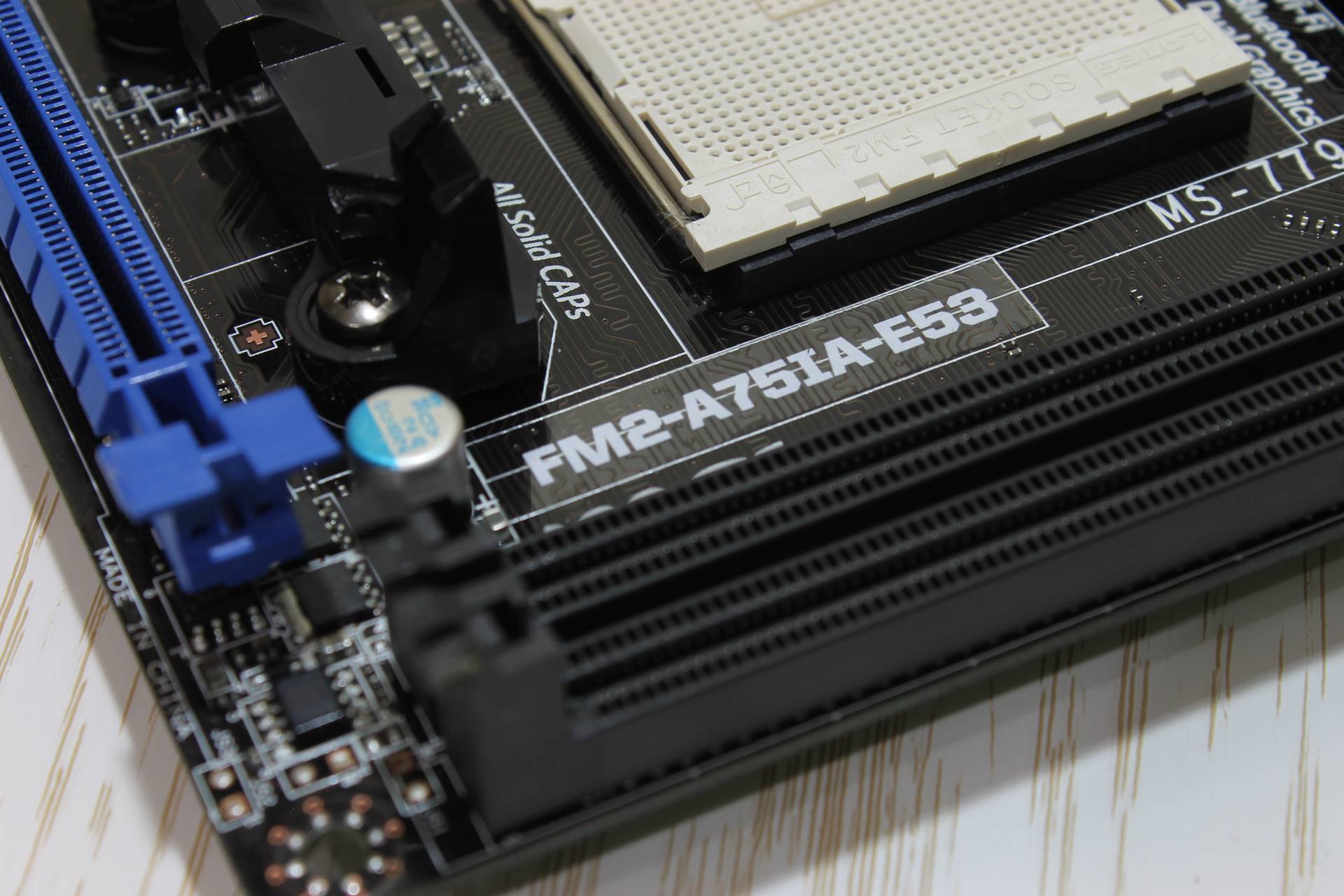

Anakart : MSI FM2-A75IA-E53
------------------------------------------
Teknik Özellikler
CPU Desteği AMD A10/A8/A6/A4 serisi
Yongaseti AMD A75
DDR3 Bellek DDR3 1066/1333/1600/1866/2133*(OC)
Bellek Kanalı Dual
DIMM Slotu 2
Maksimum Bellek (GB) 16
PCI-Ex16 1
PCI-E Gen Gen2 (1x16)
SATAIII 4
RAID 0/1/10
LAN 10/100/1000
TPM 1
USB 3.0 portu (Arka Panel) 2
USB 2.0 portu (Arka Panel) 4
Ses Girişleri (Arka Panel) 3+Optik SPDIF
eSATA 1
VGA 1
HDMI 1
Maksimum Paylaşımlı VGA Belleği (MB) 1024
DirectX DX11
Form Factor Mini-ITX
Dual Graphics VAR
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
Trinity ve Richland serici Apu ' ları destekleyen anakarta , A10 6800K ya kadar tüm Apu'lar takılabiliyor. Yeni nesil Kaveri APu'lar ise çipset farkından dolayı maalesef kullanılamıyor.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

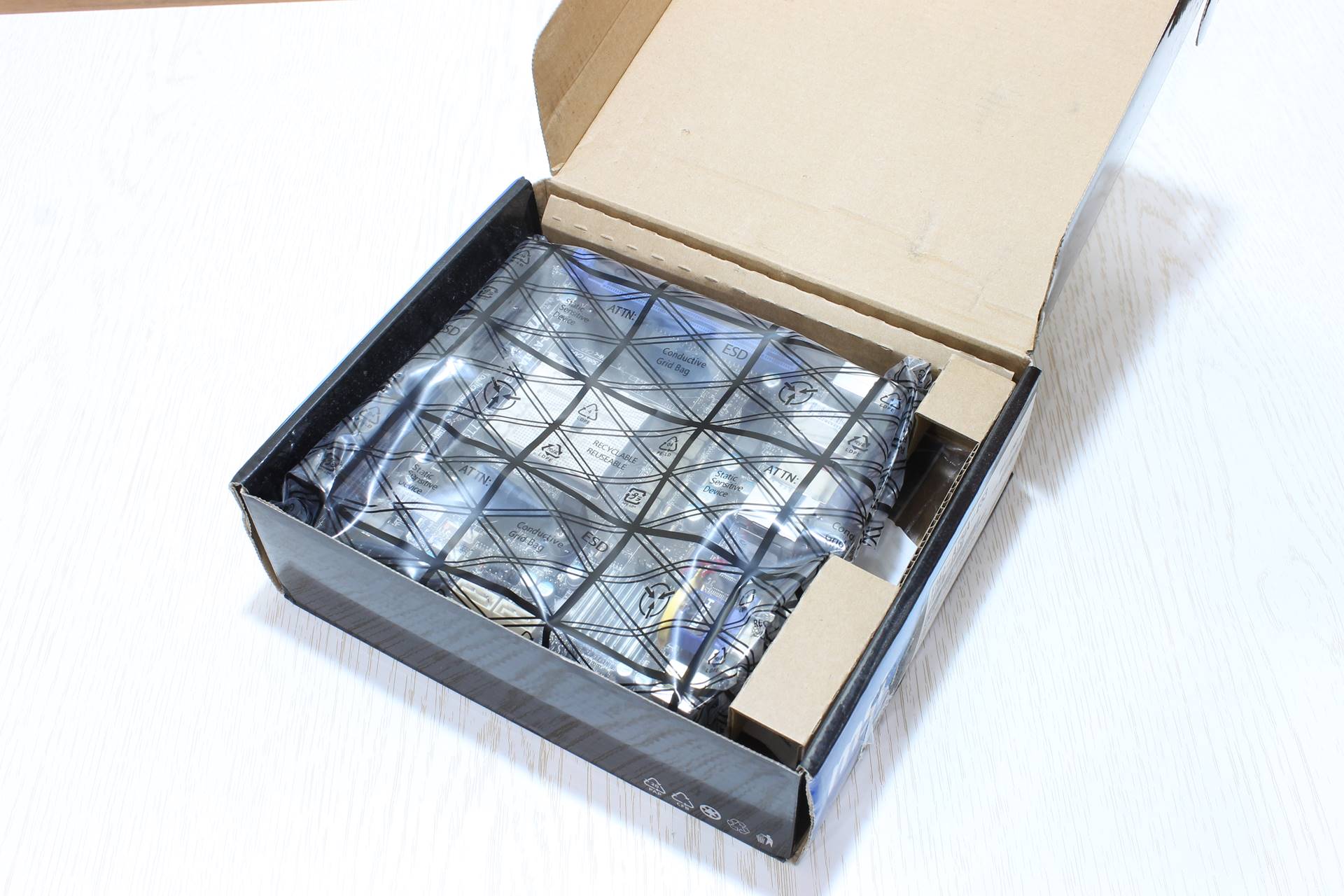

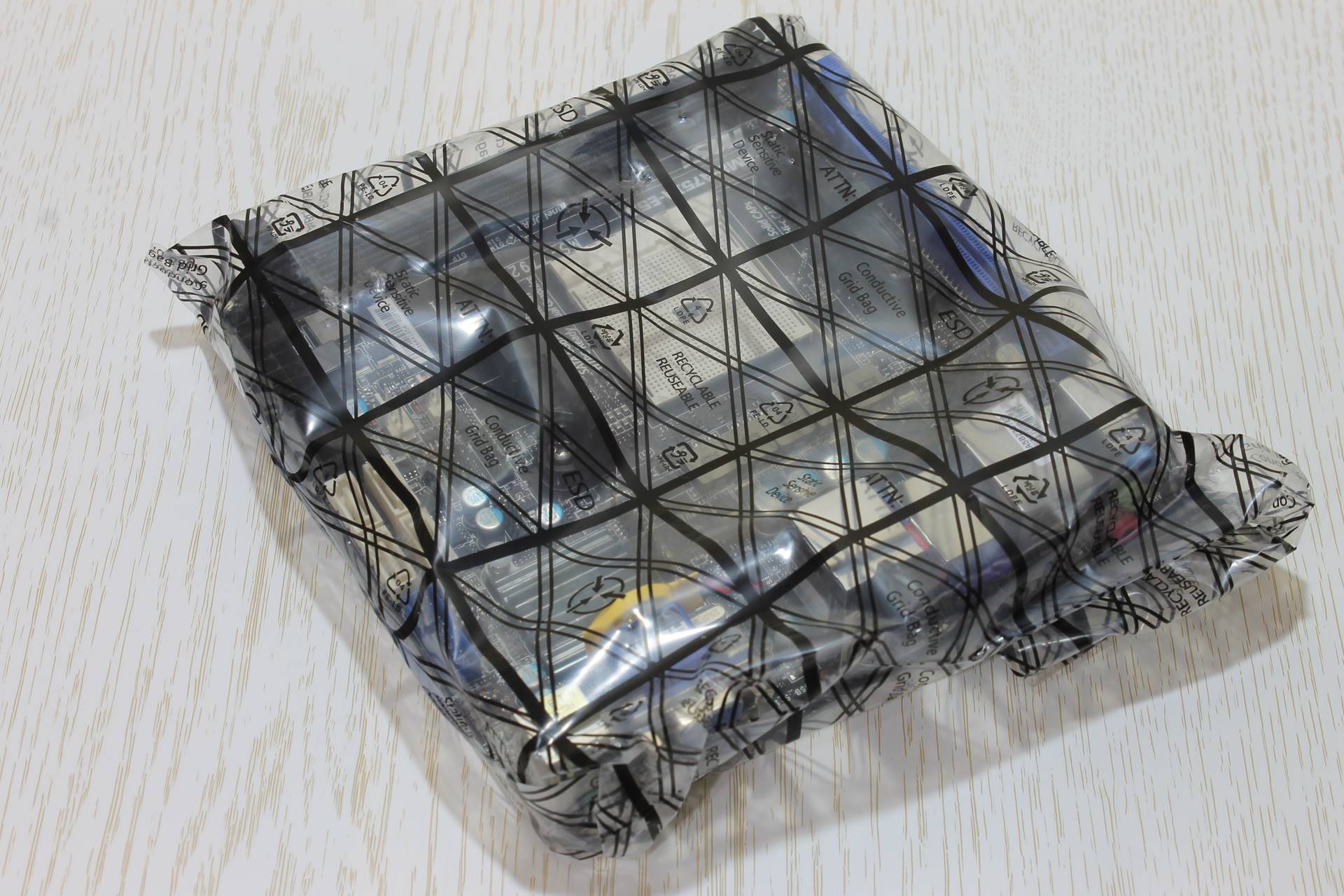

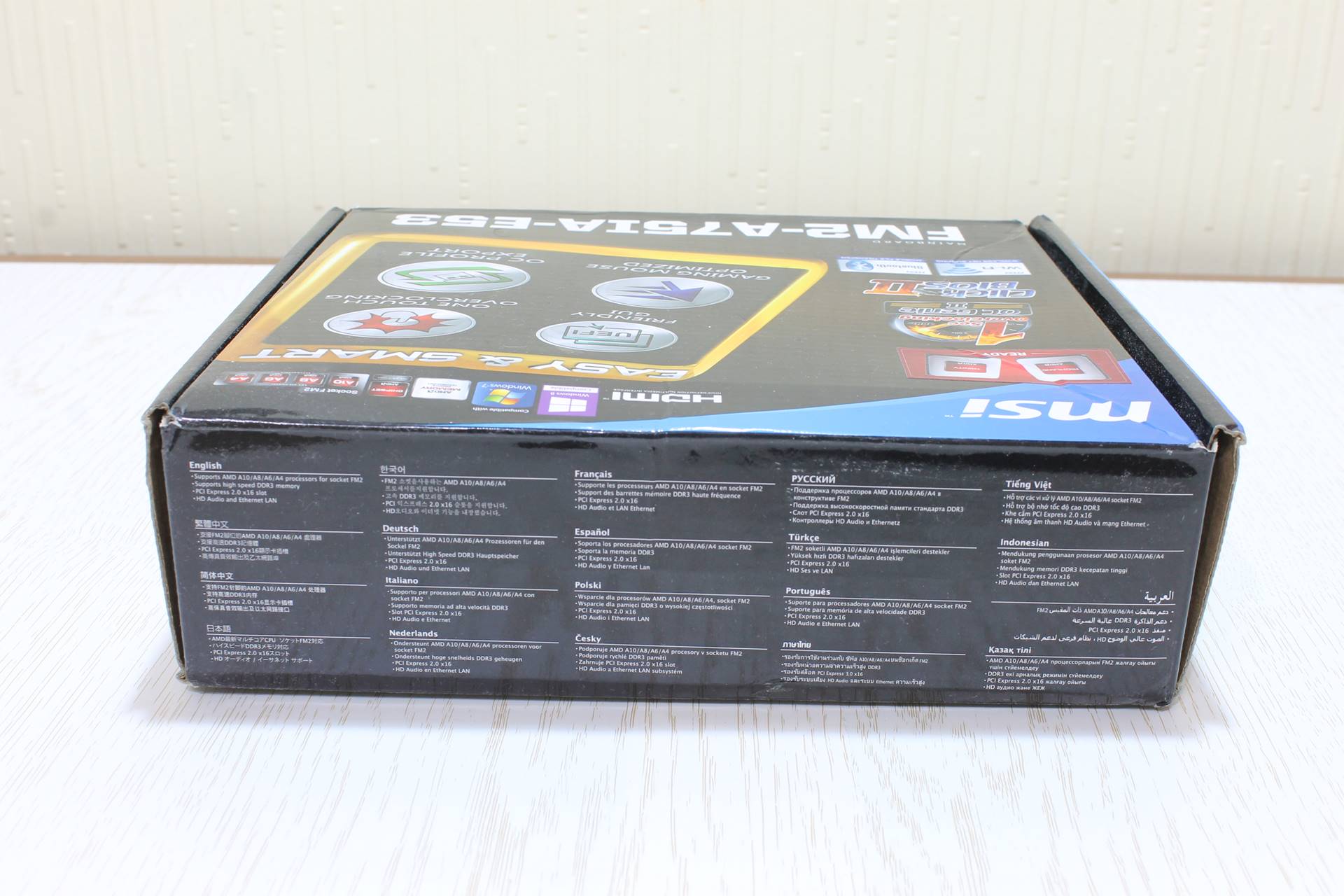

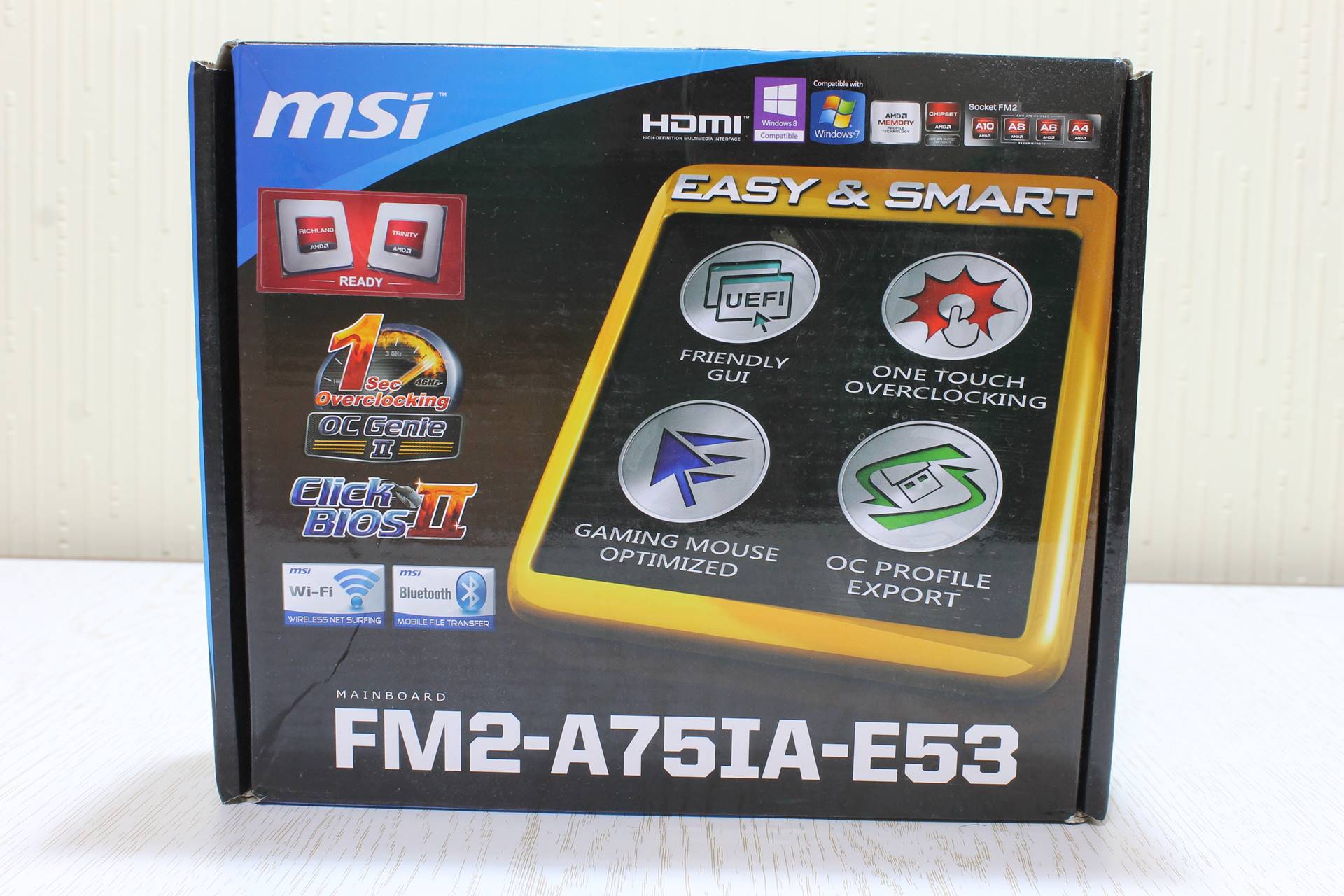

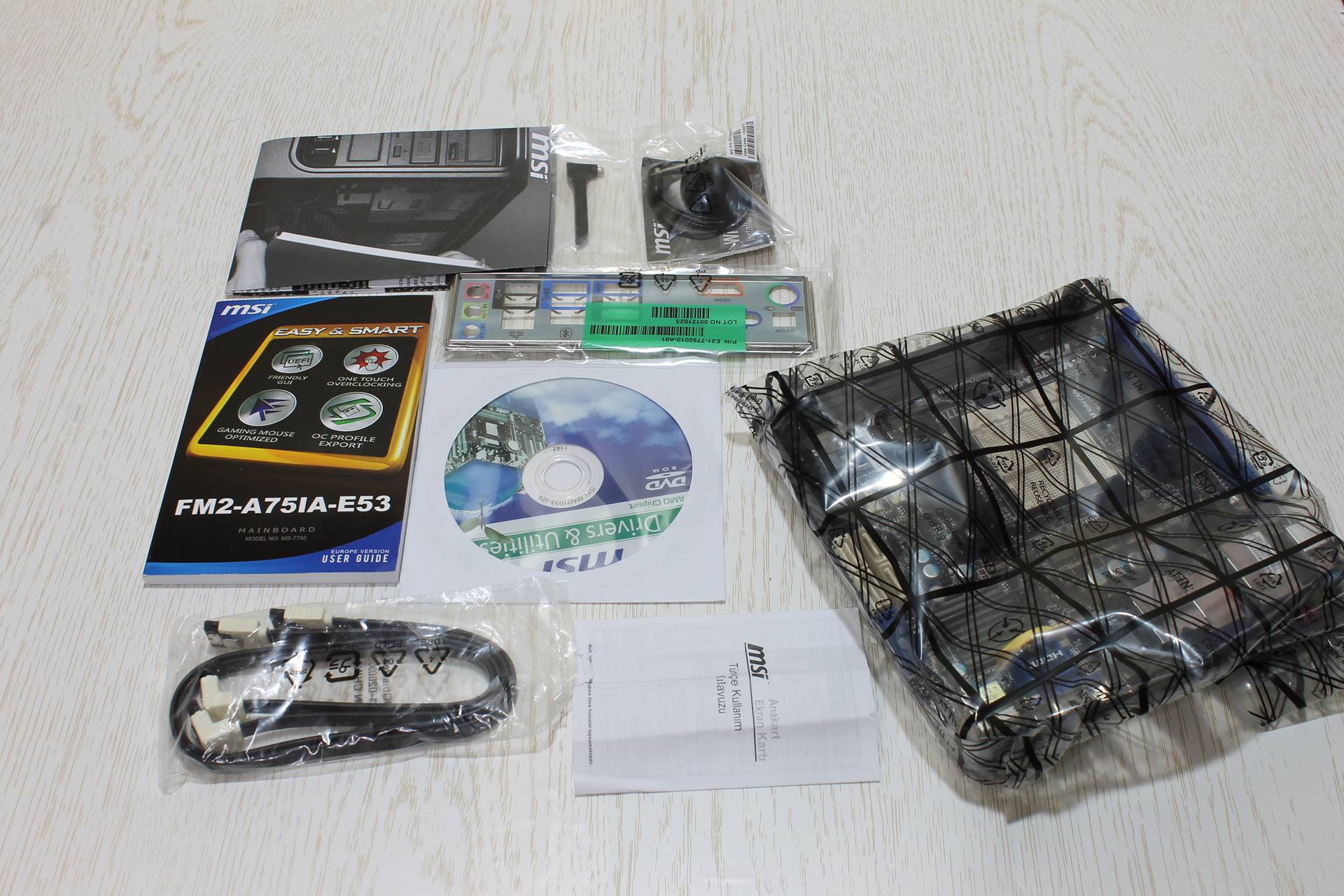

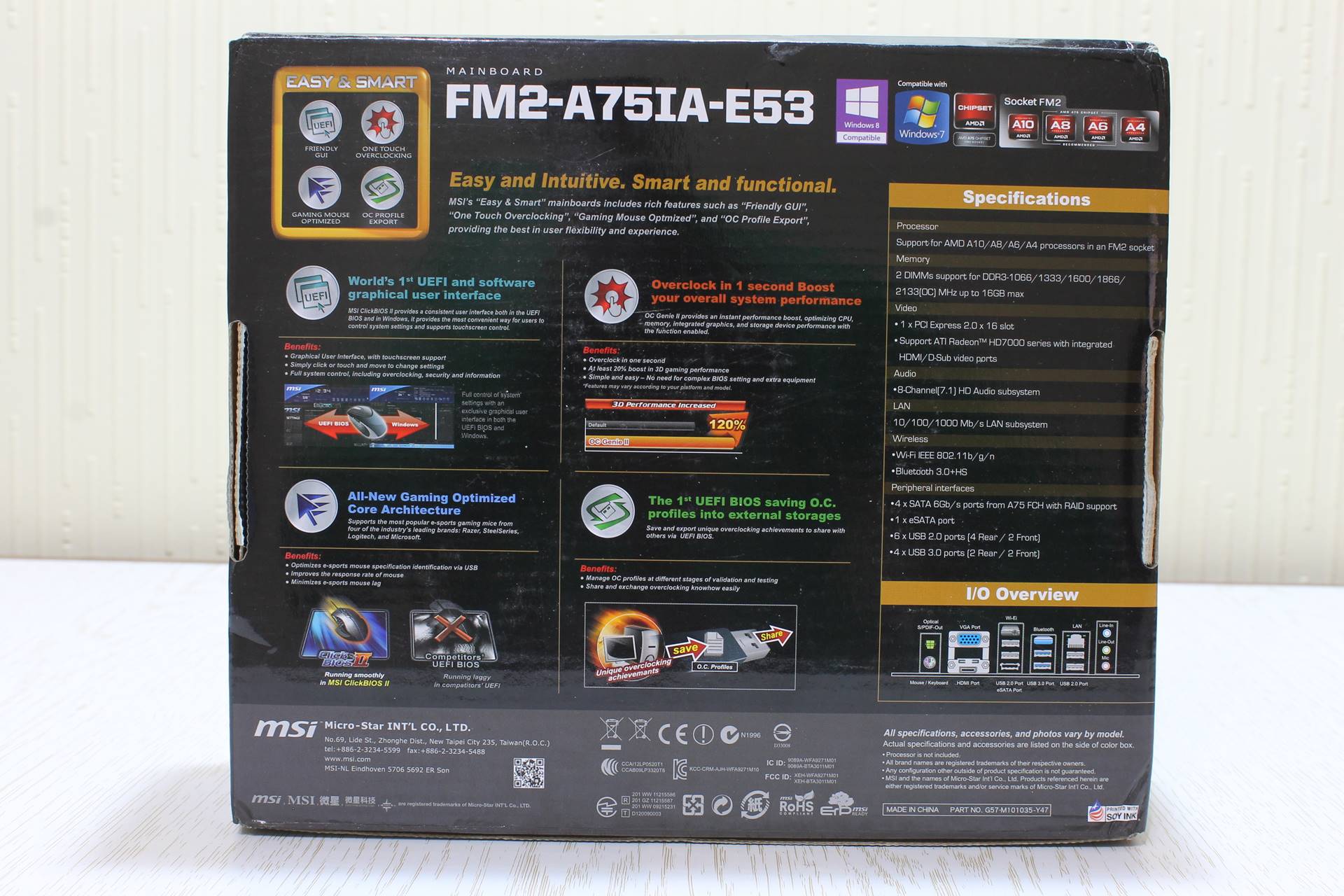

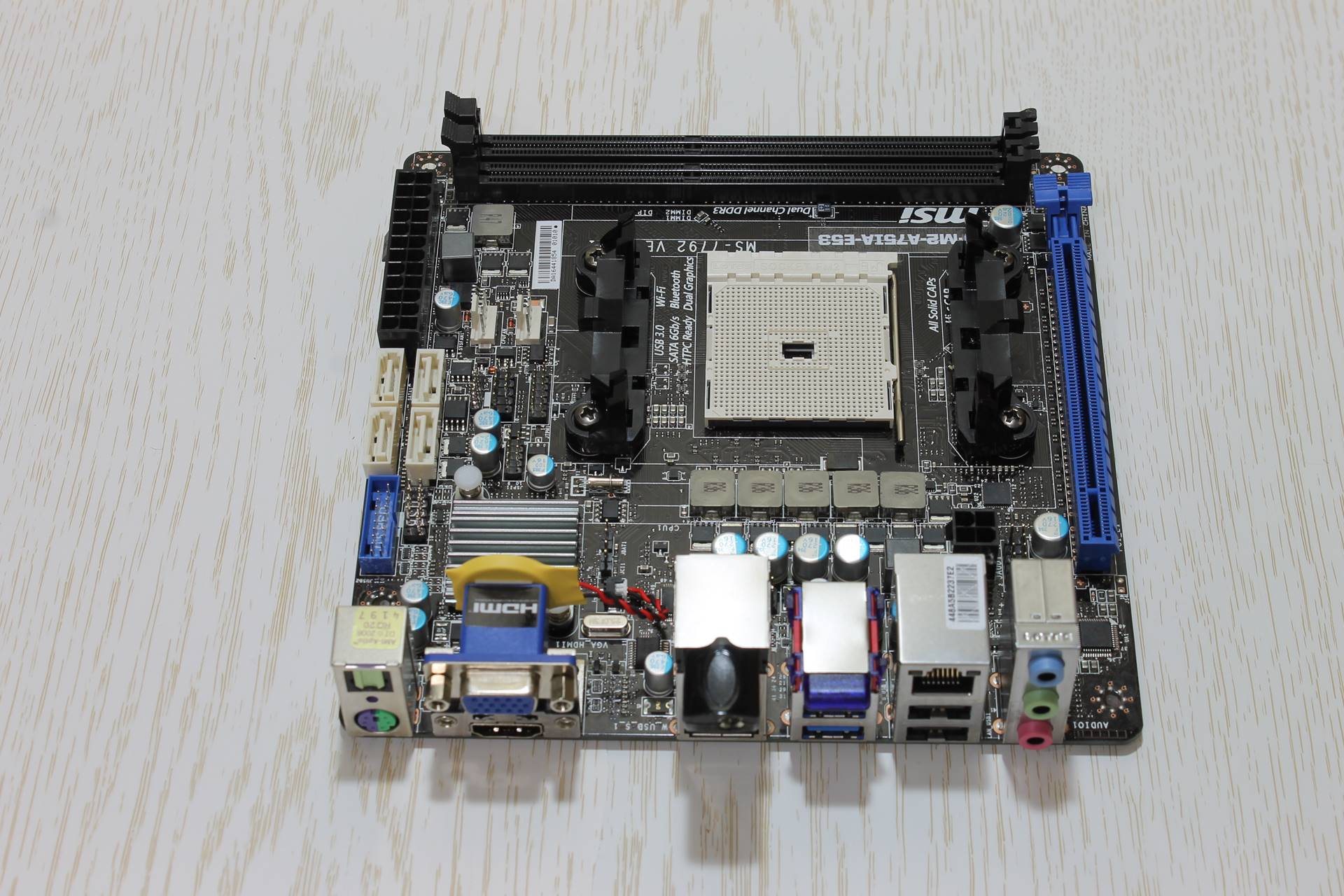

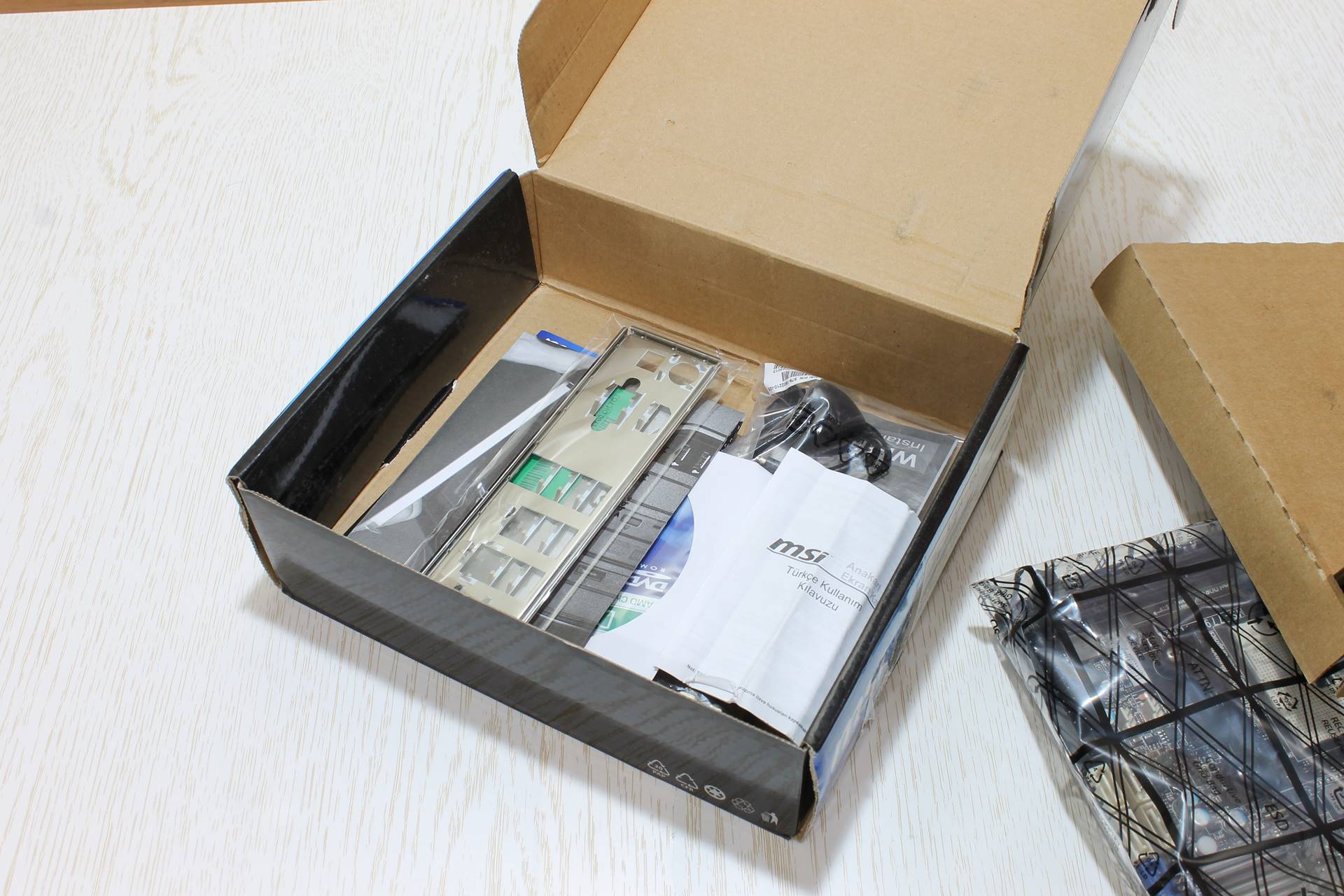

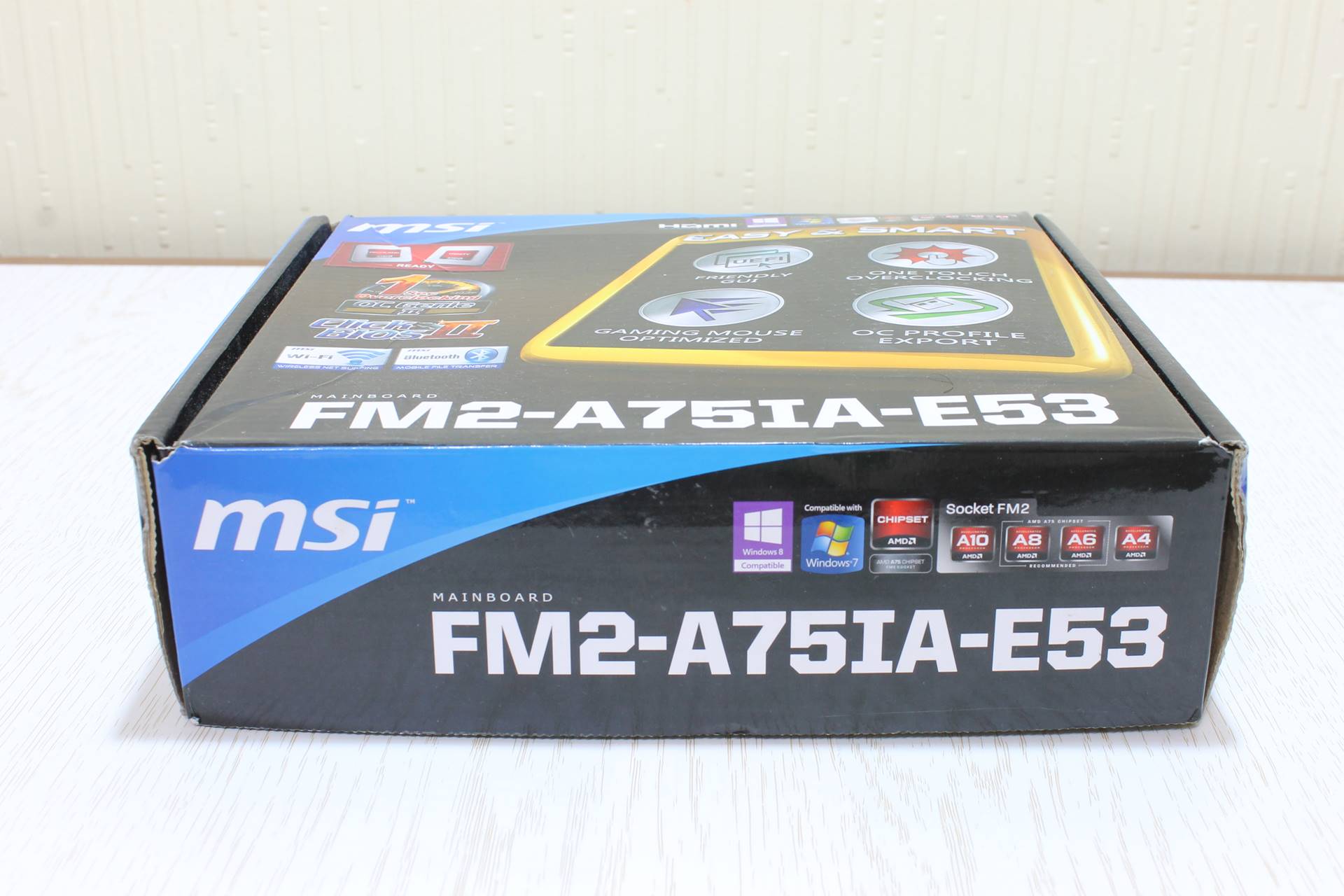

Anakartın kendisi gibi kutusuda ufak. Kutudan 2 adet sata kablosu, arka plaka , kurulum Cd'si ve Wifi Anteni çıkıyor. Bu anten halihazırda anakarta takılı olan vericiye kolayca takılıyor.
< Resime gitmek için tıklayın >

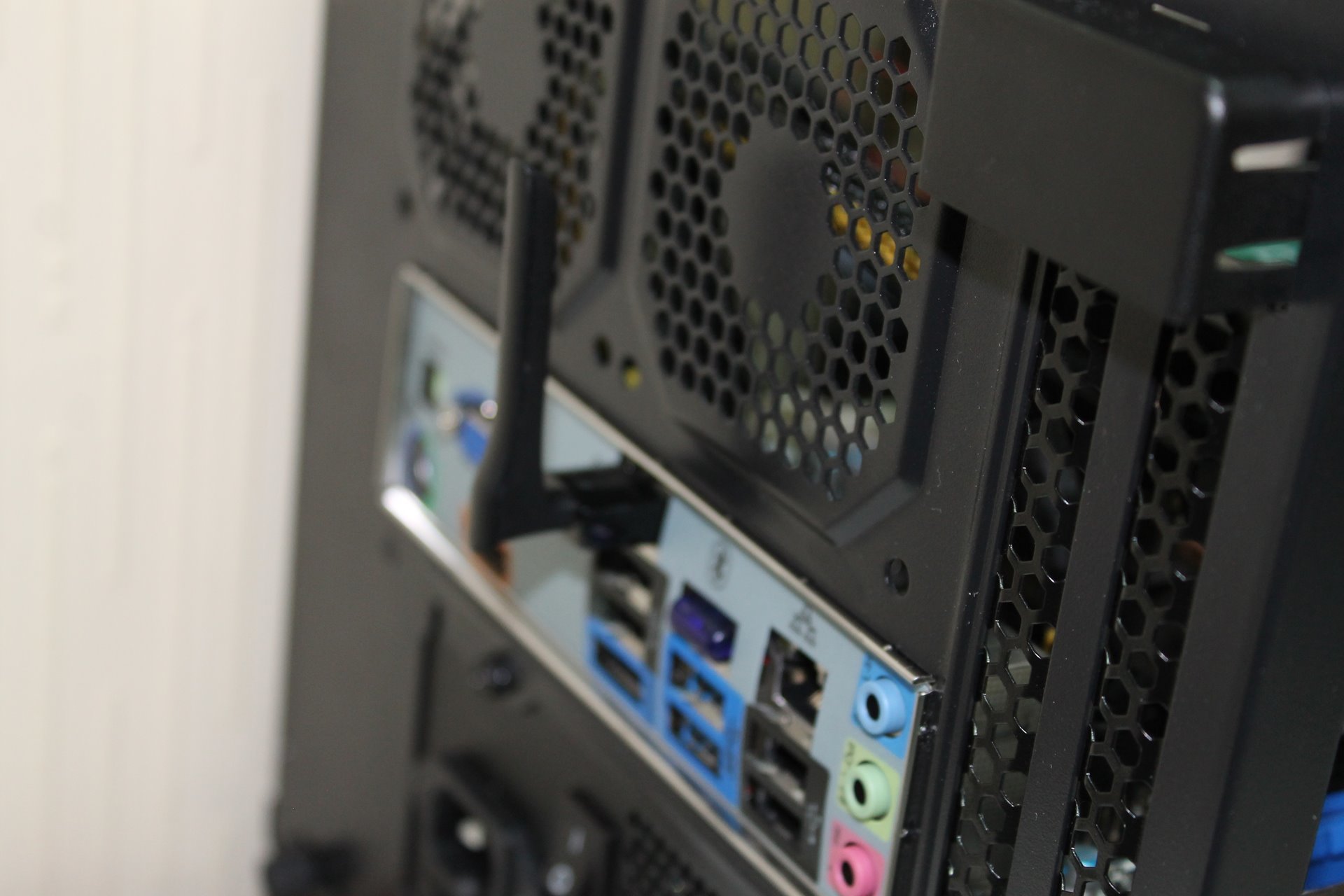

Farklı olarak bir optik çıkış konumlandırılan anakartta Hdmi ve D-Sub çıkışları bulunuyor. 4 adet Usb 2.0 portu bulunan arka panelde, 2 adet Usb 3.0 ve 1 adet e-sata bağlantısı bulunuyor.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

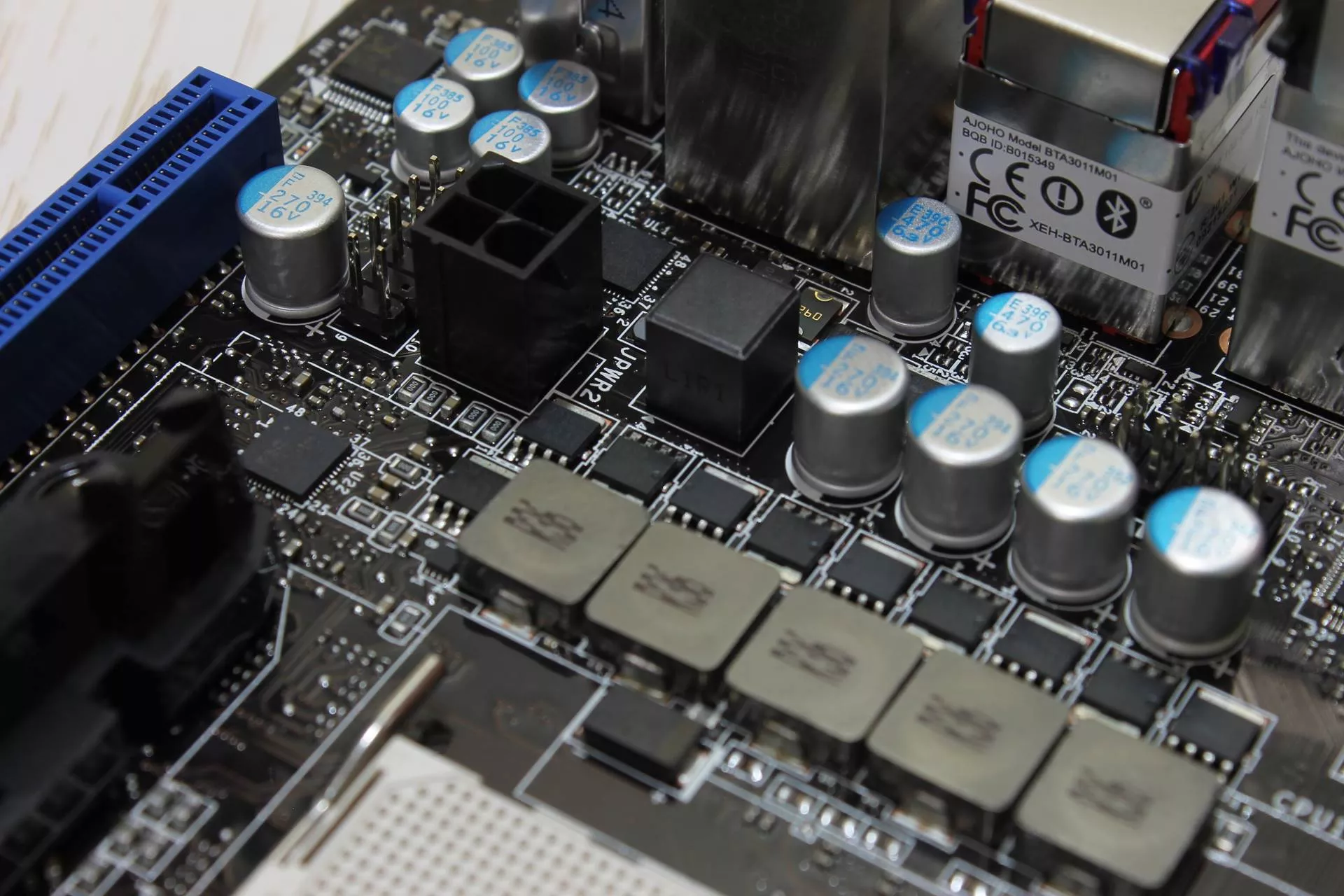

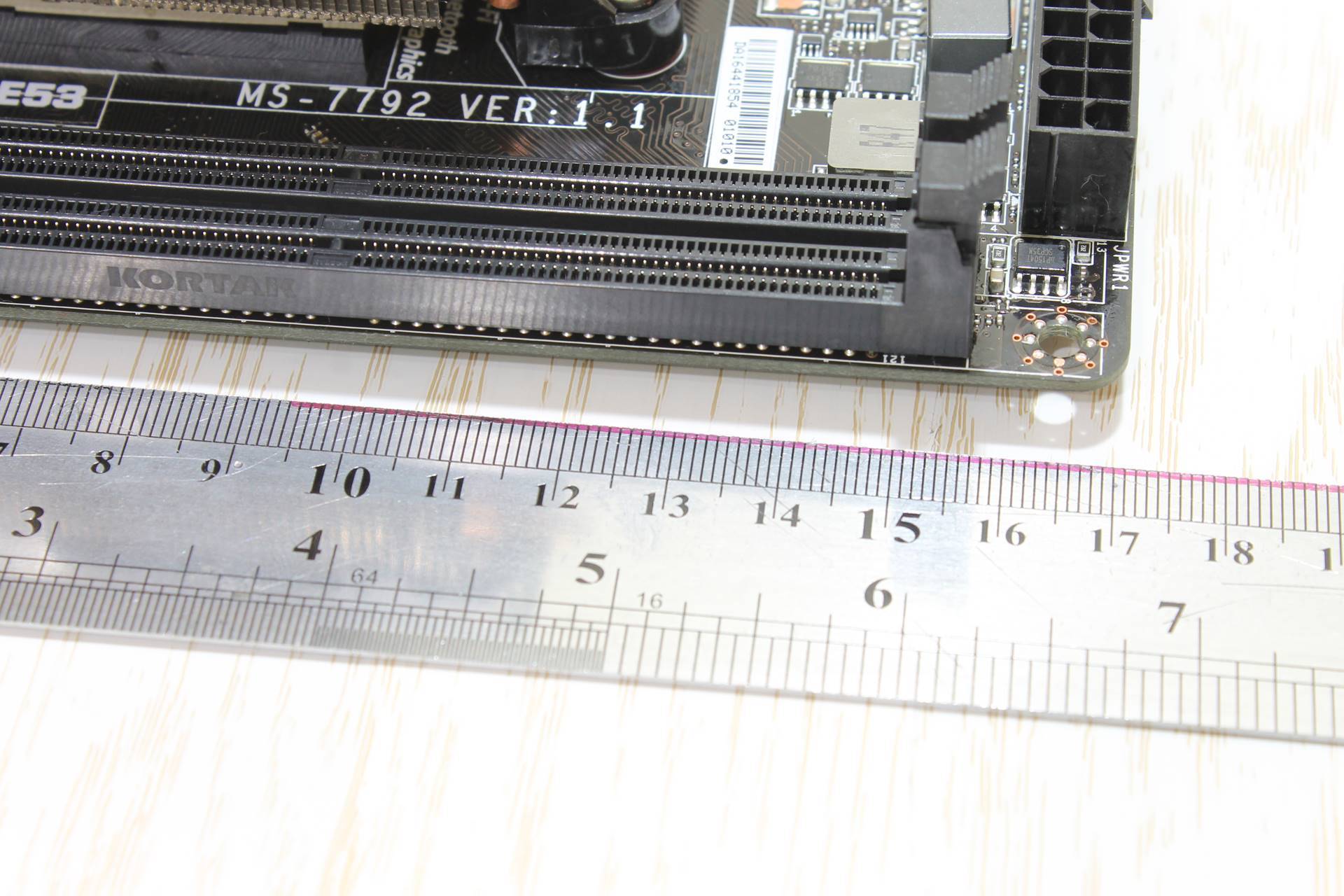

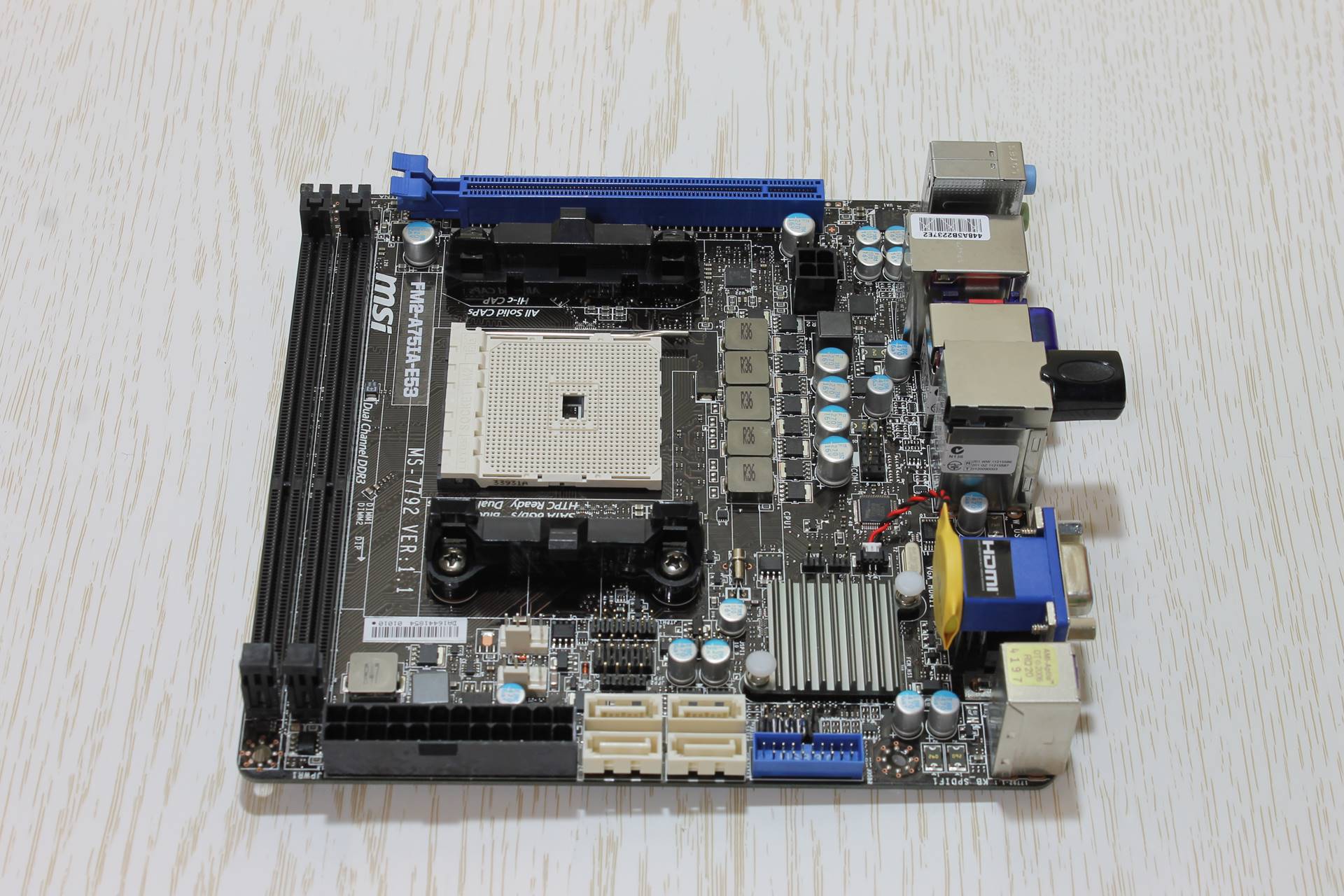

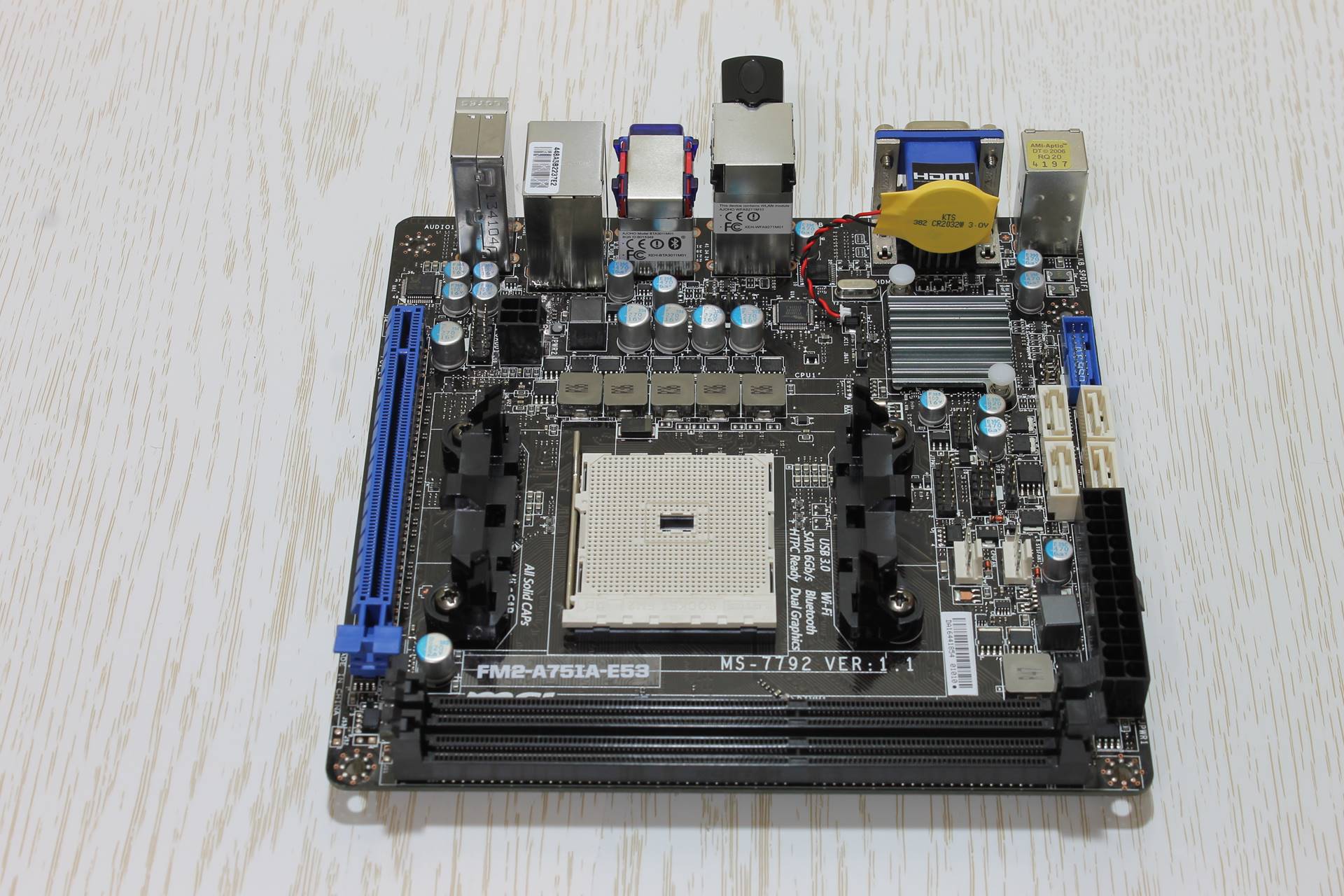

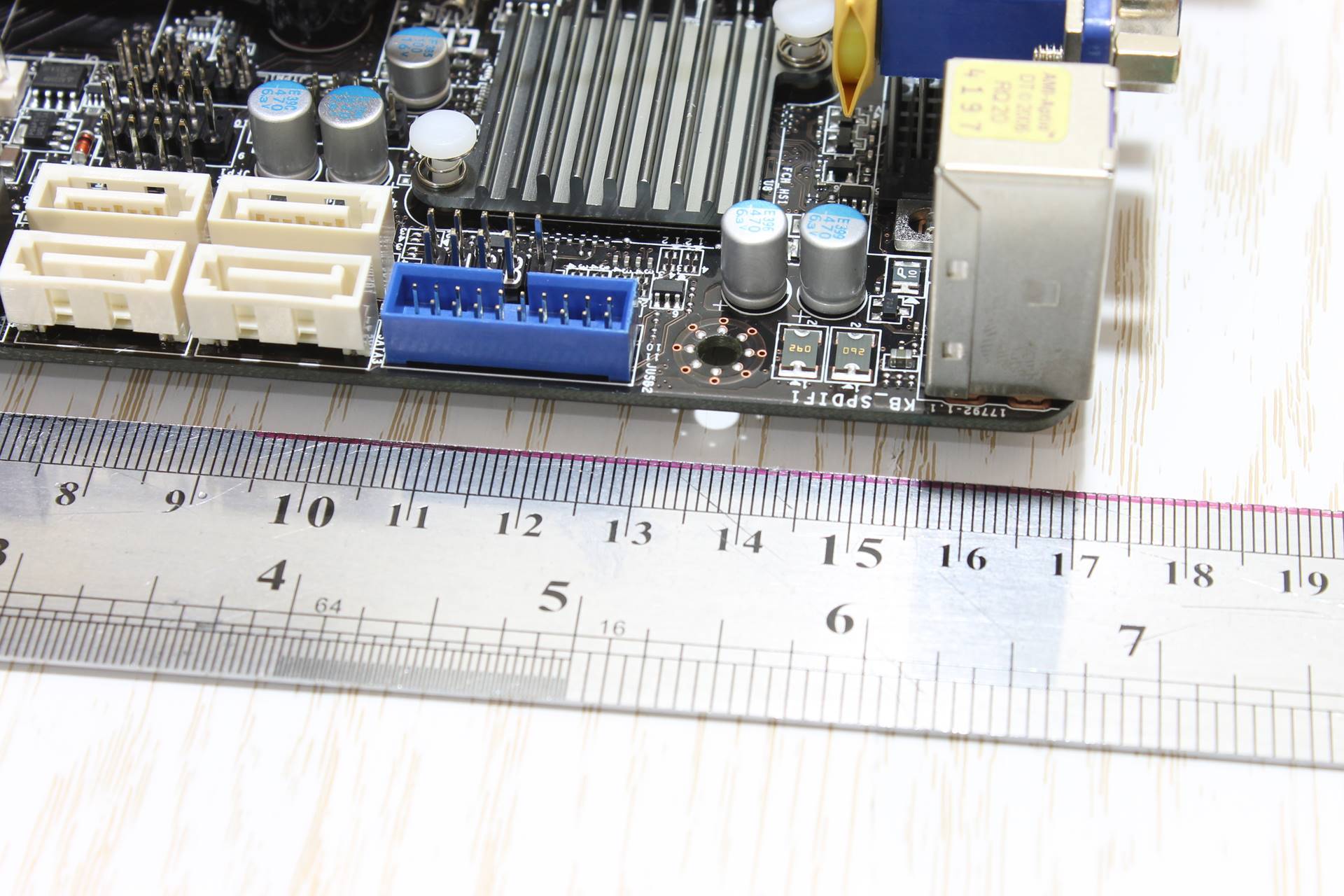

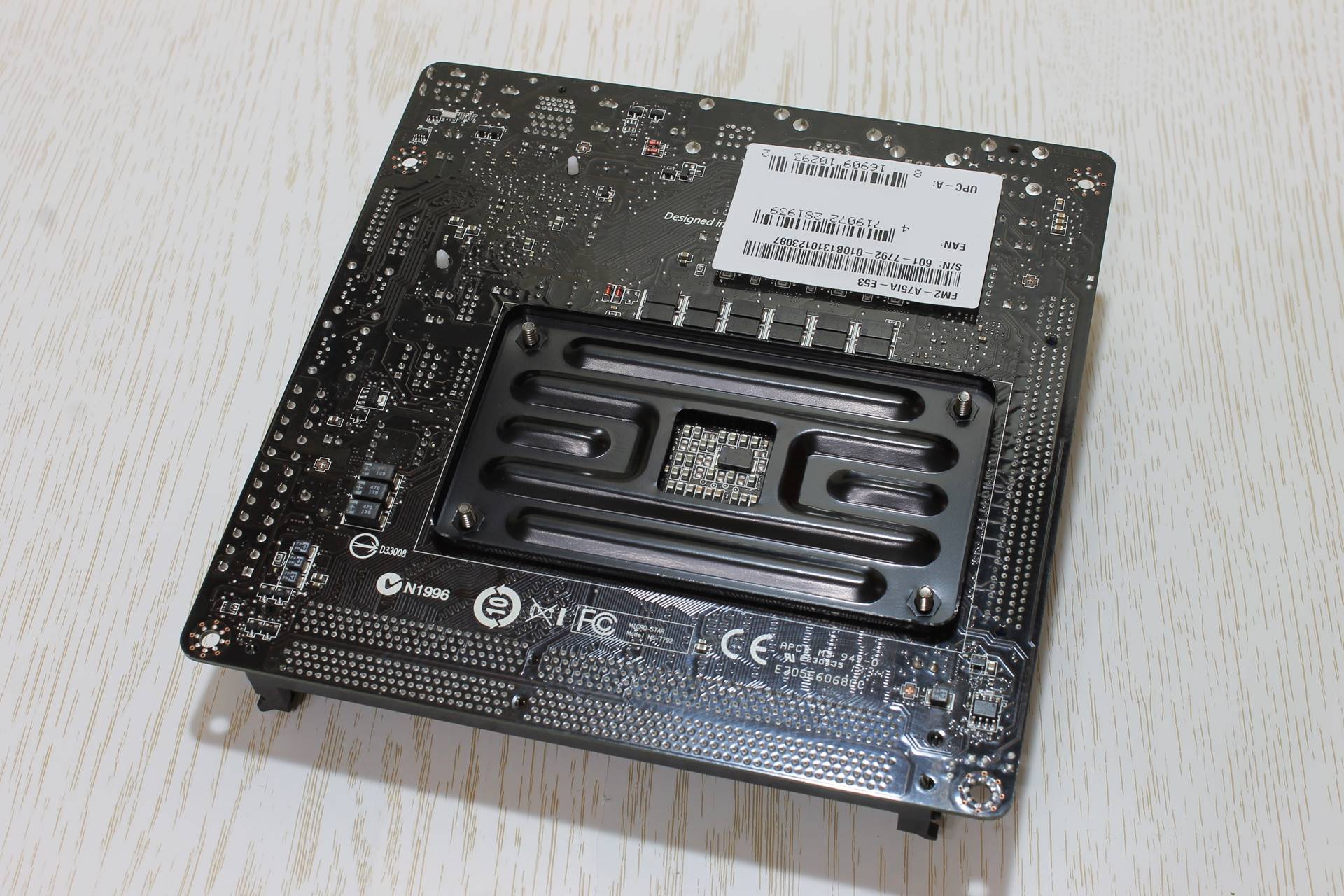

Anakart oldukça ufak boyutlarda olmasına rağmen özellik bakımından ATX yapıdaki kartlardan eksik kalmayacak şekilde donatılmış.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

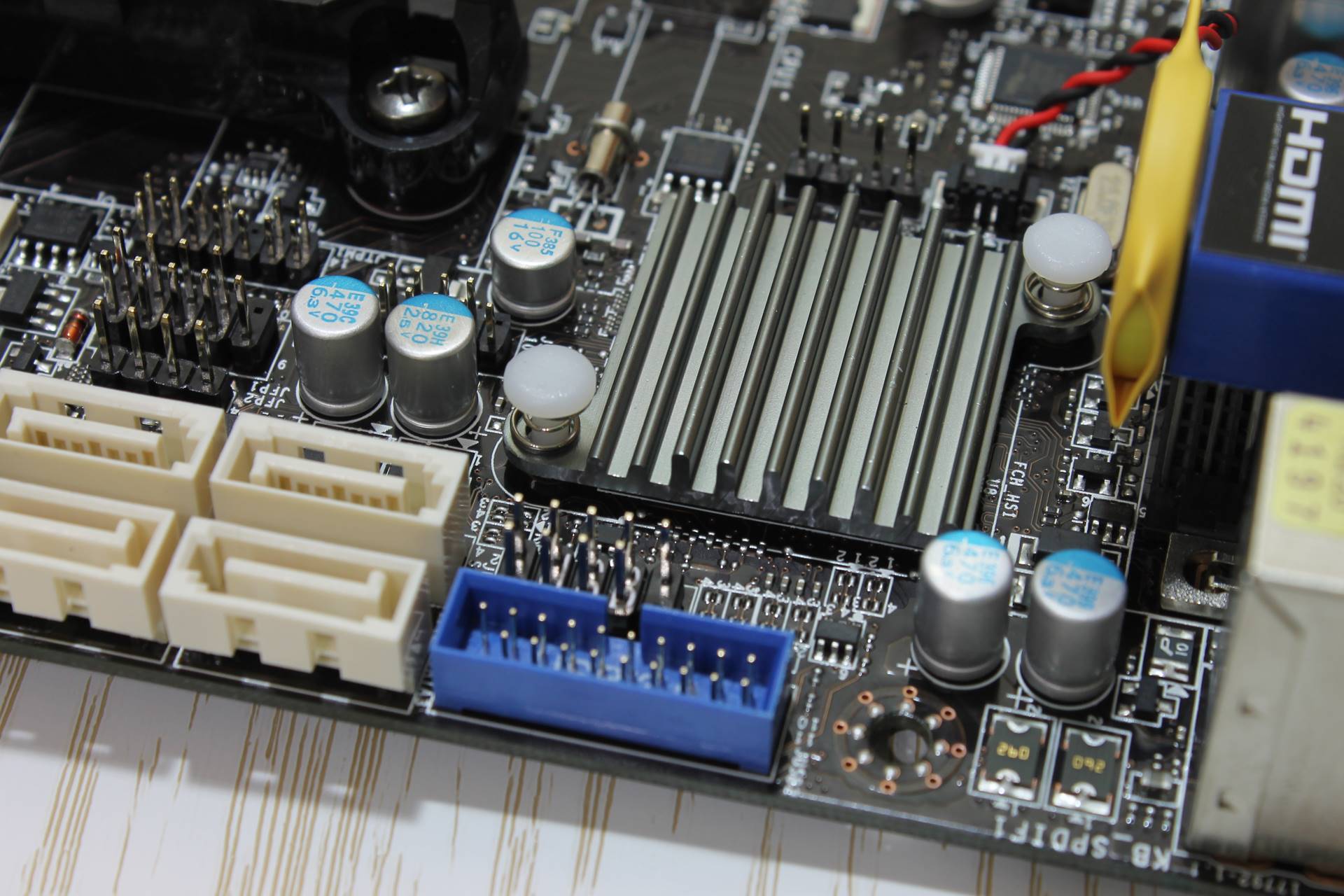

Anakartta 4 adet Sata bağlantısı bulunurken onların hemen yanında ön panel için bir adet USB 3.0 noktası bulunuyor. 2 adet ddr3 bellek slotu bulunan anakart, bir ATX anakart ile aynı güç girişlerini barındırıyor.

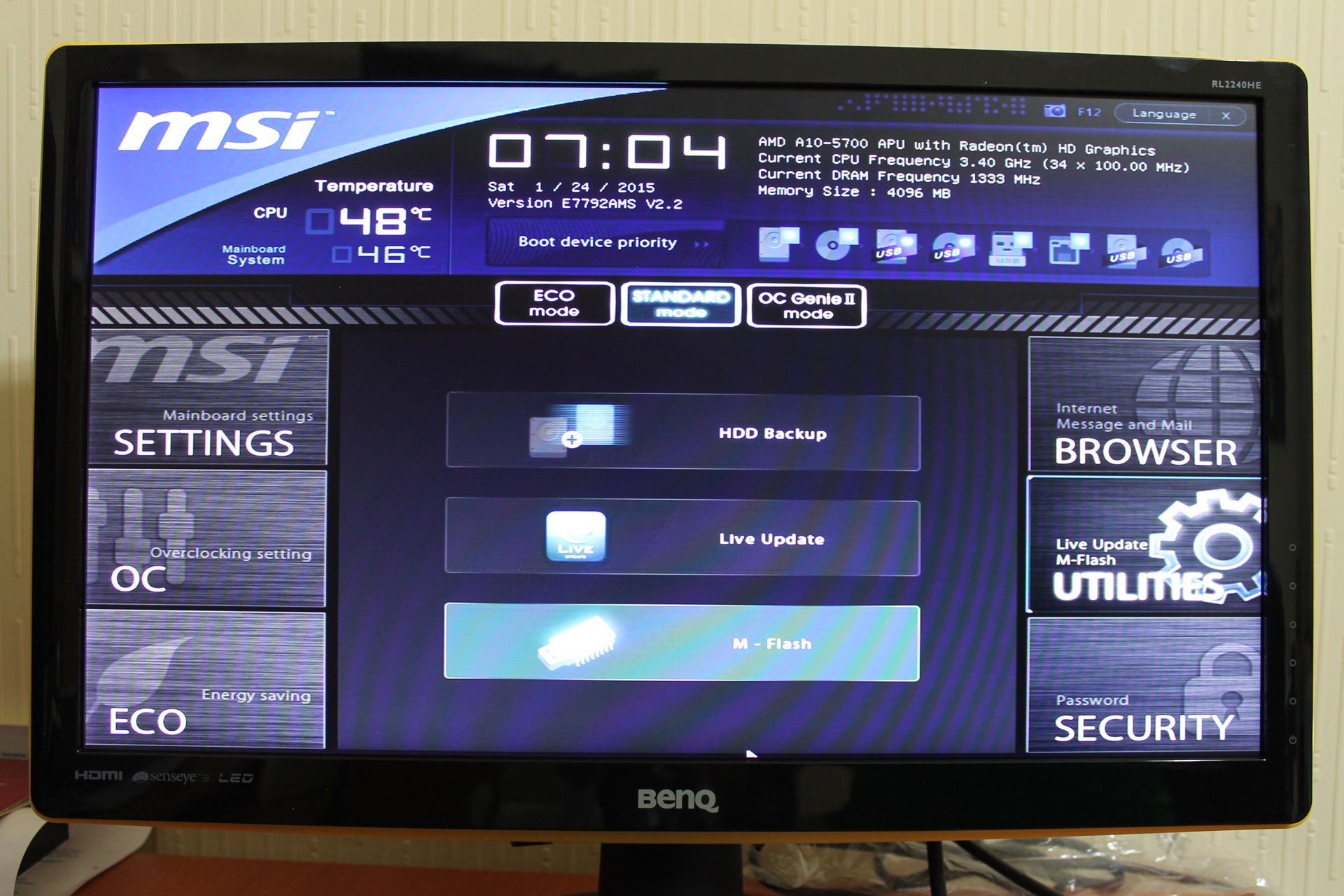

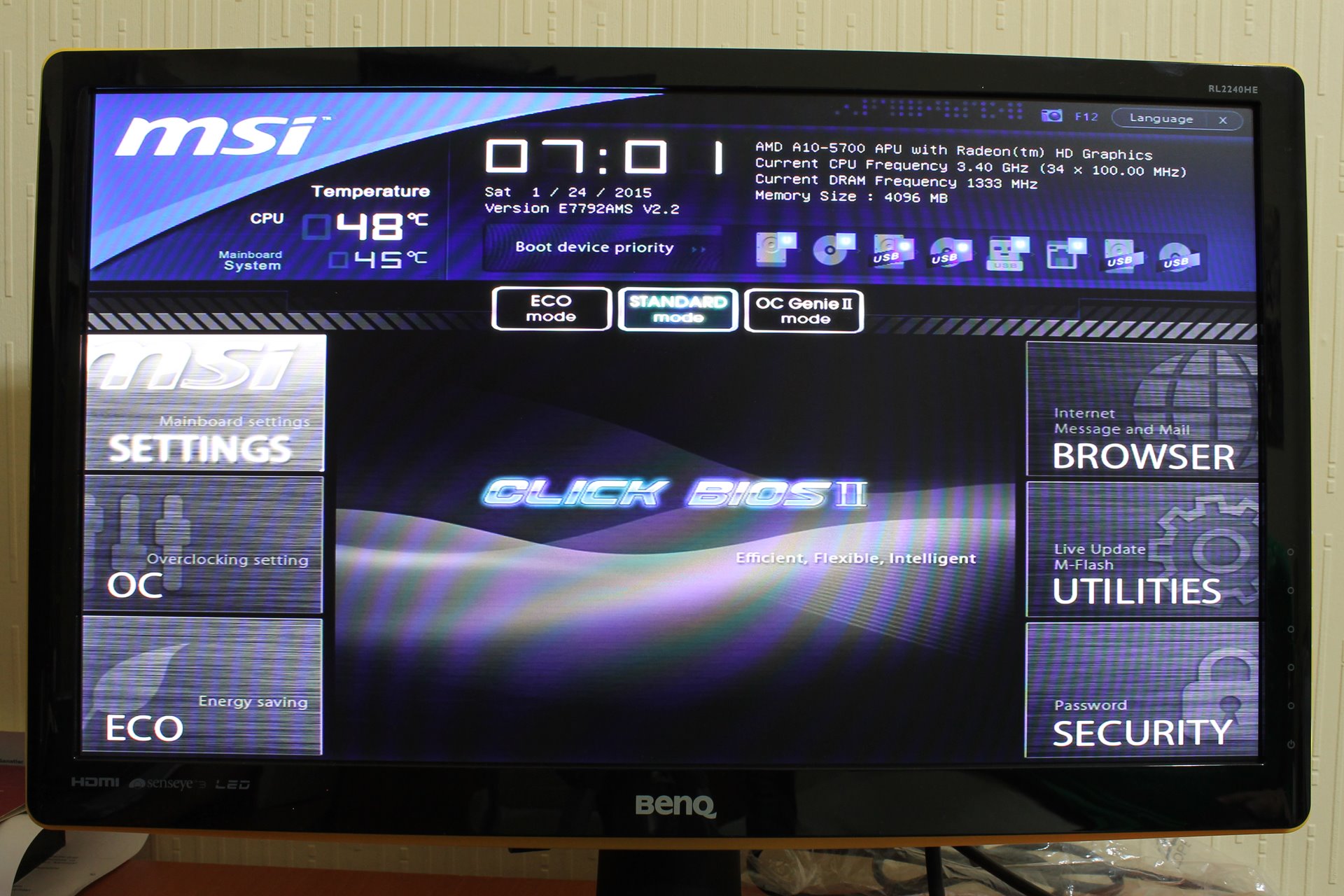

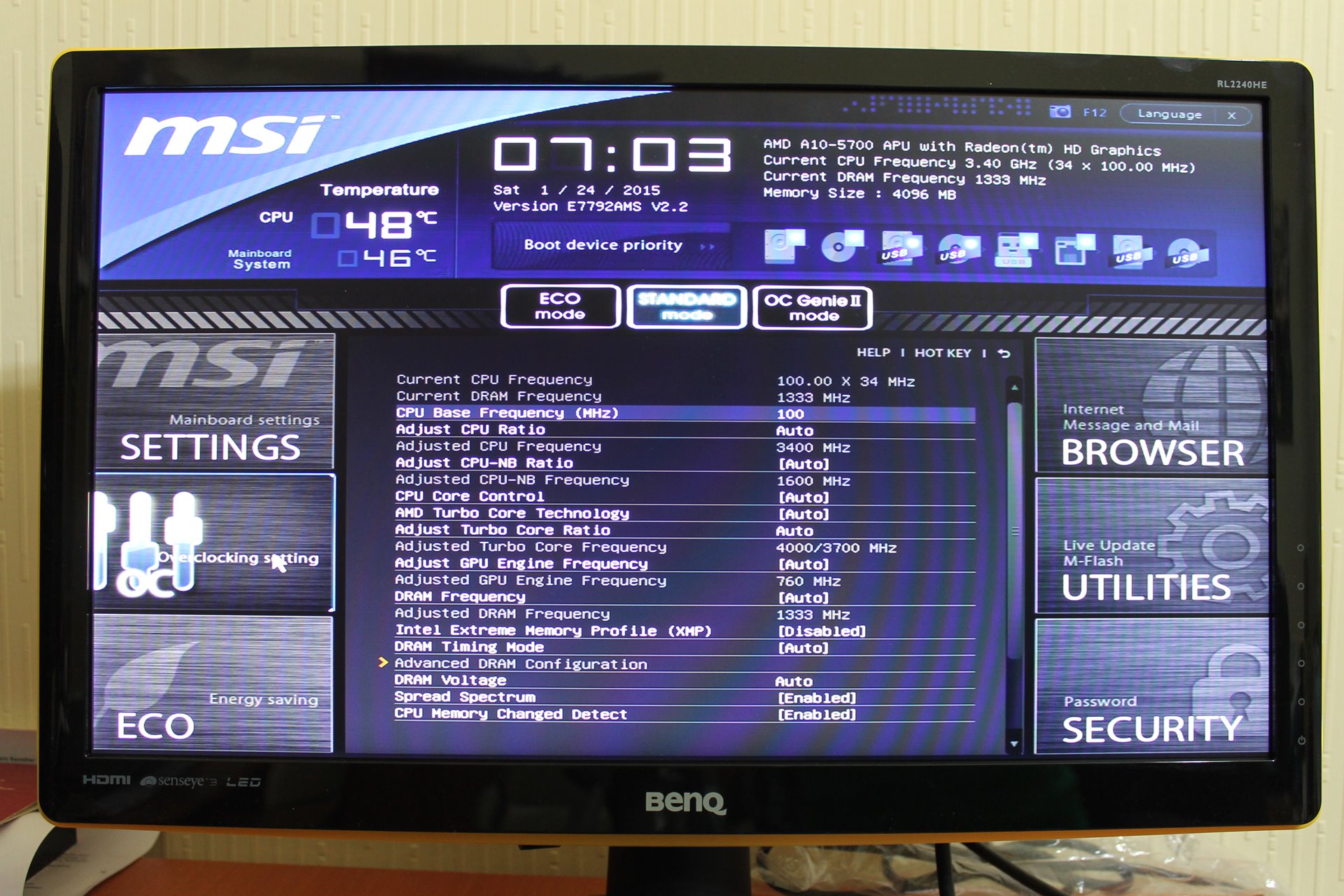

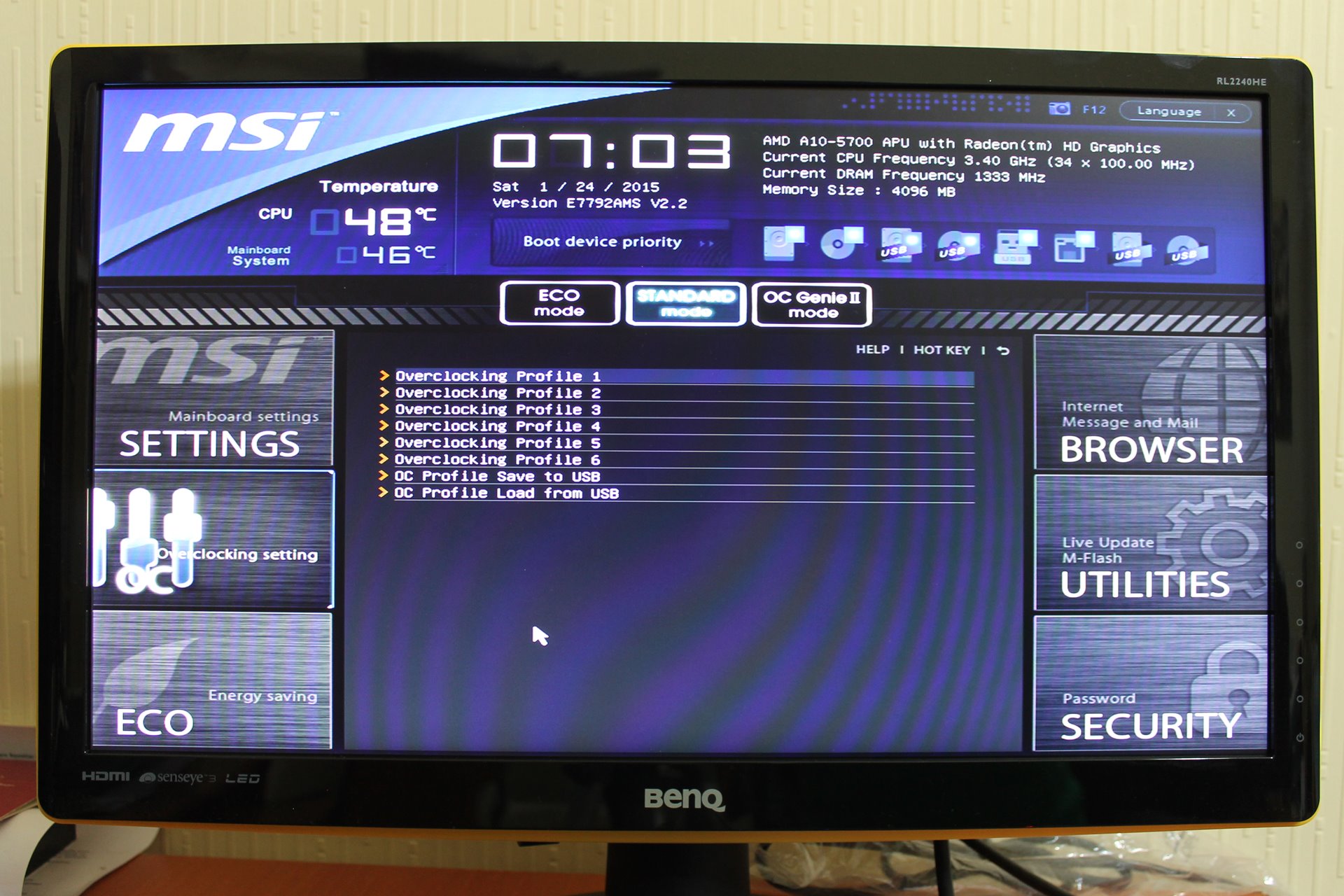

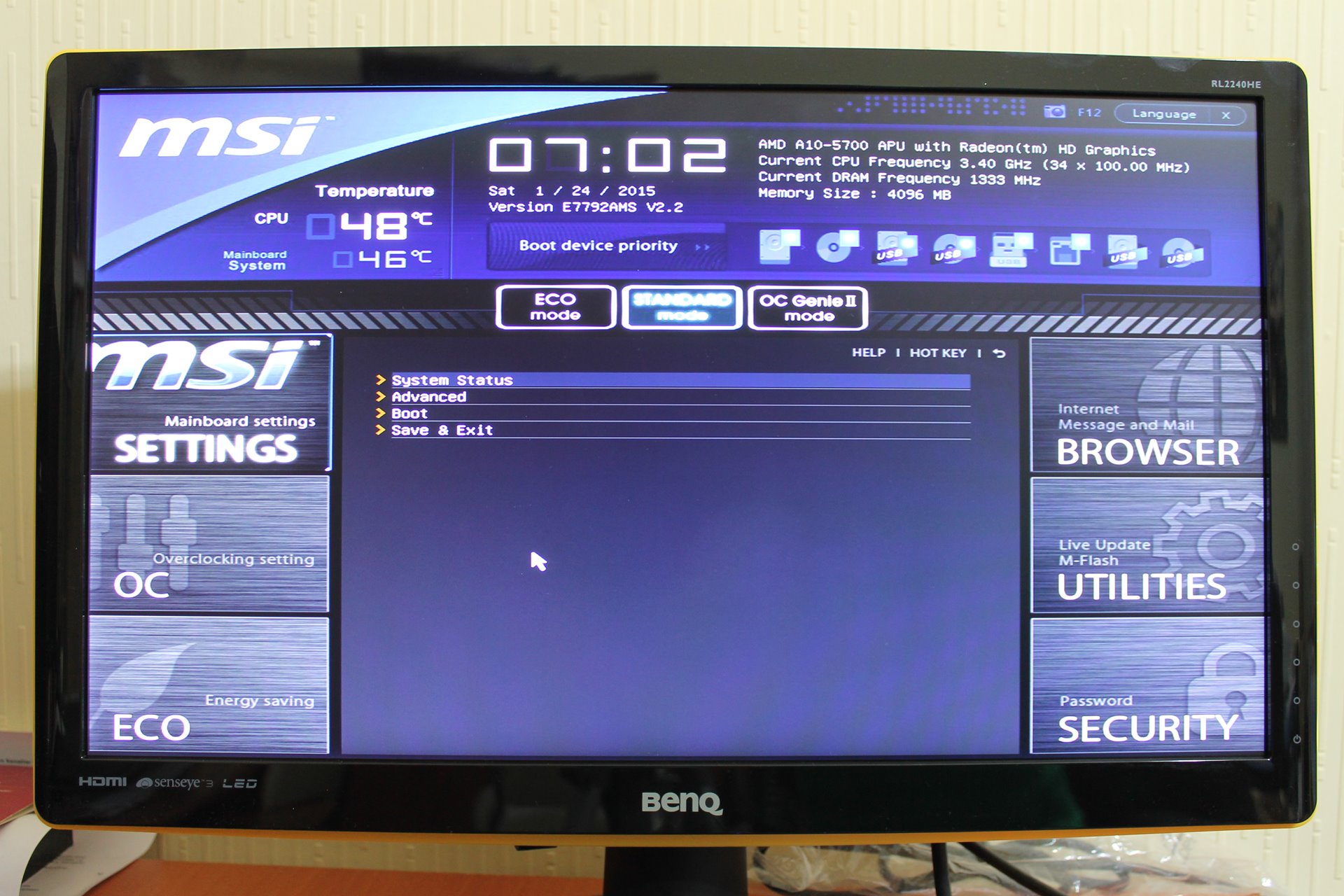

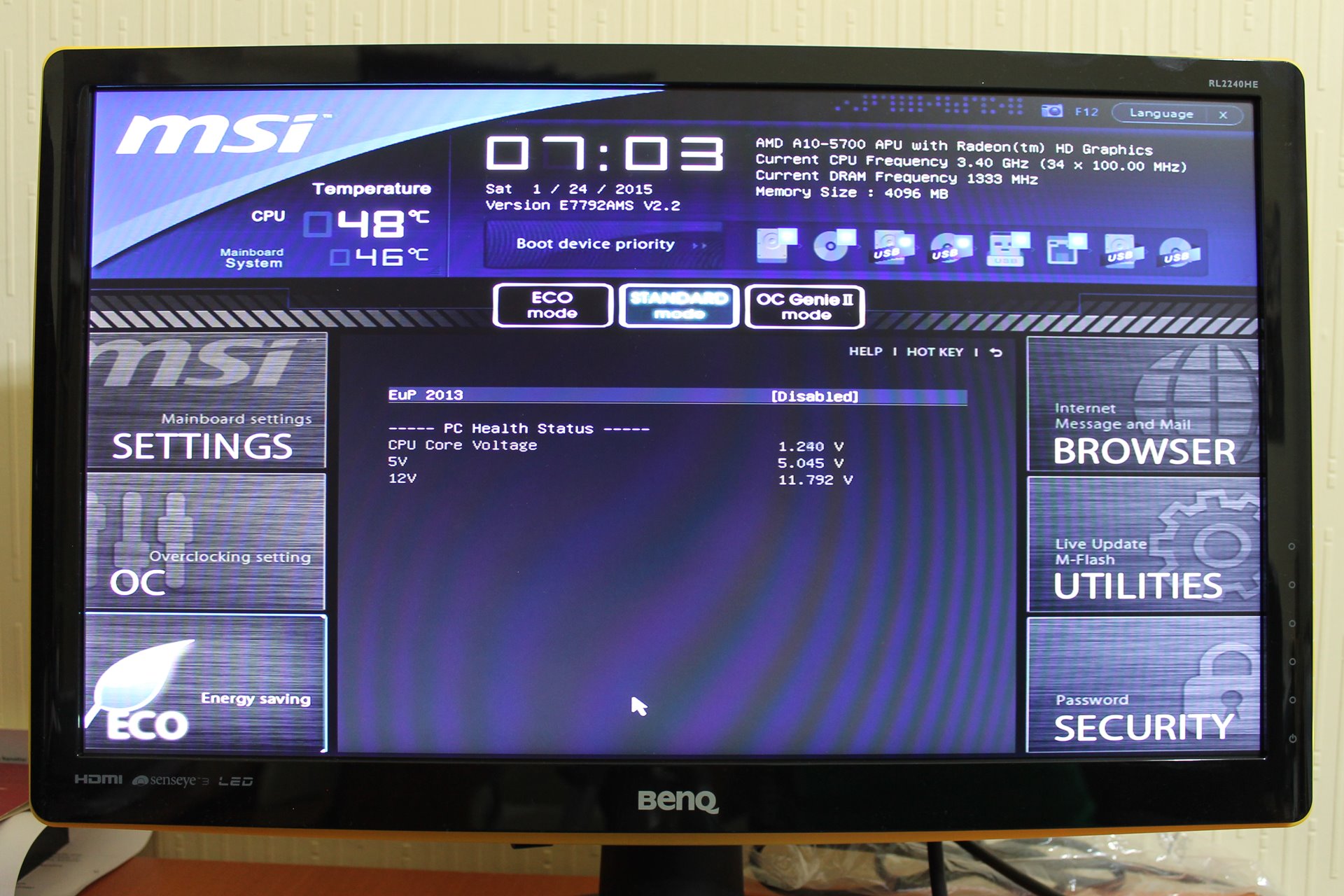

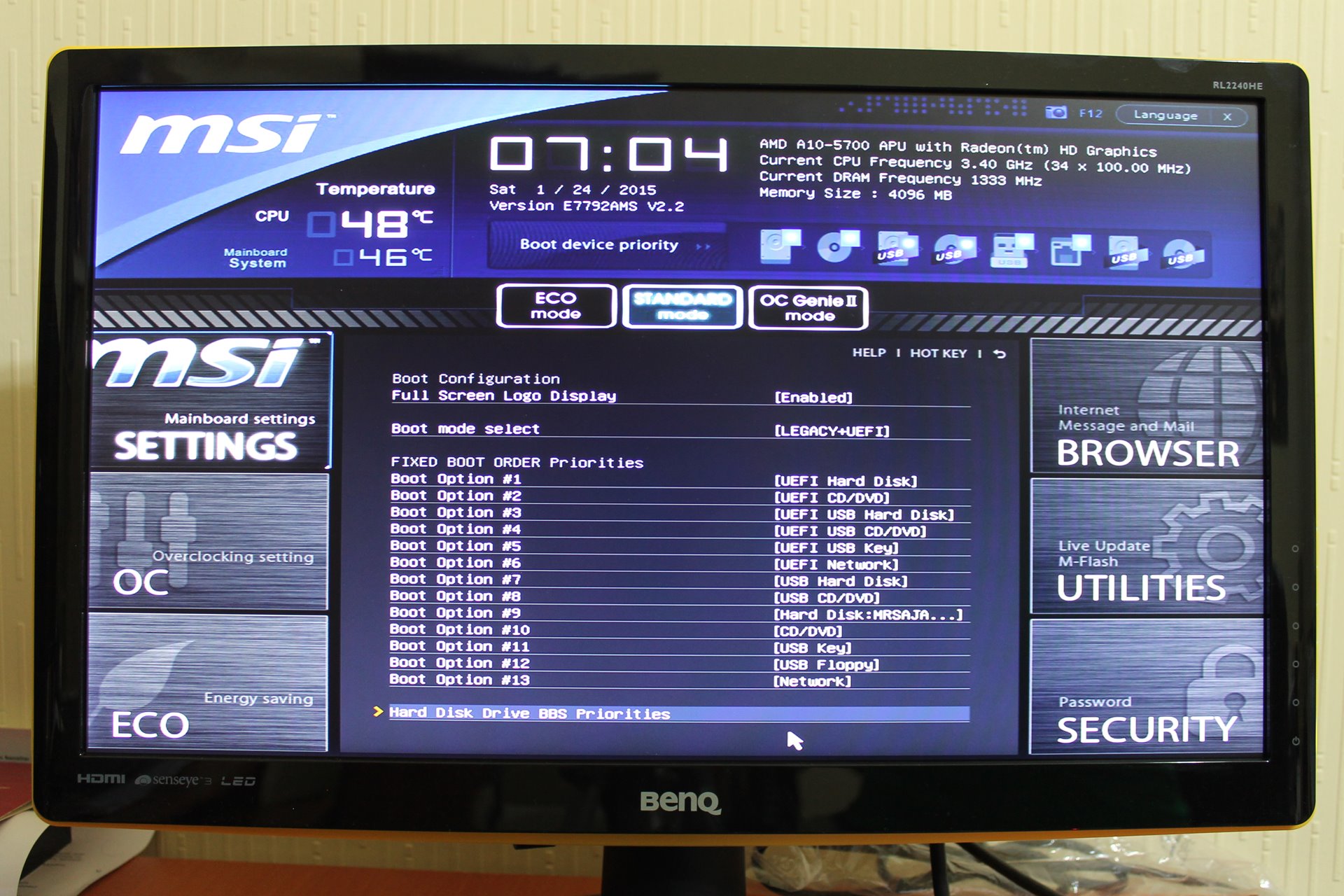

Click Bios 2
Mouse ile kontrol sağlanan bios oldukça gelişmiş. Bir Mini-İtx anakarttan beklenilenden fazlaısnı verebiliyor. Otomatik Oc özelliği ' oC Genie II ' de bulunan anakart, bios konusunda kullanıcıyı üzmeyecek cinsten.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

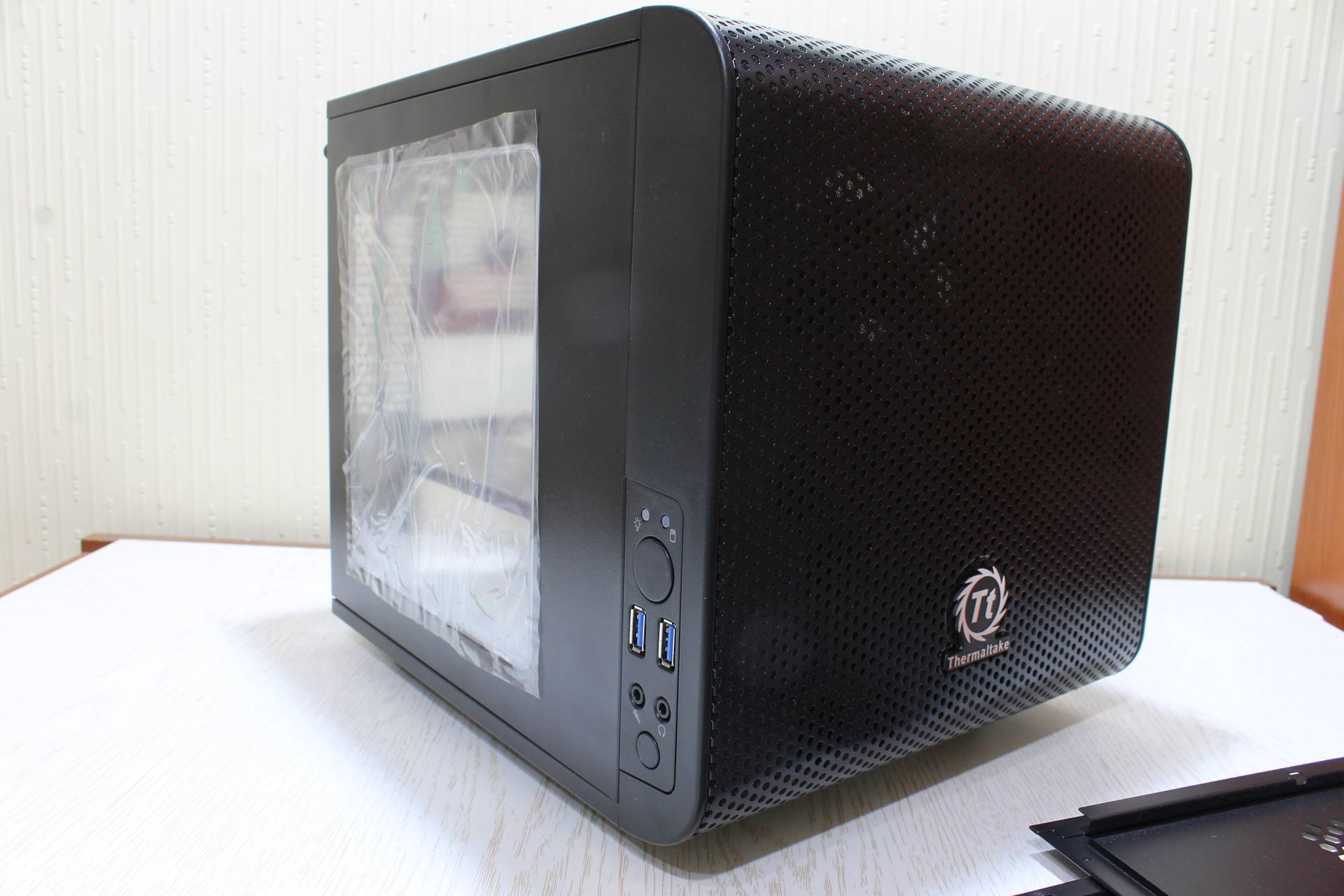

Kasa : ThermalTake Core V1
----------------------------------------
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

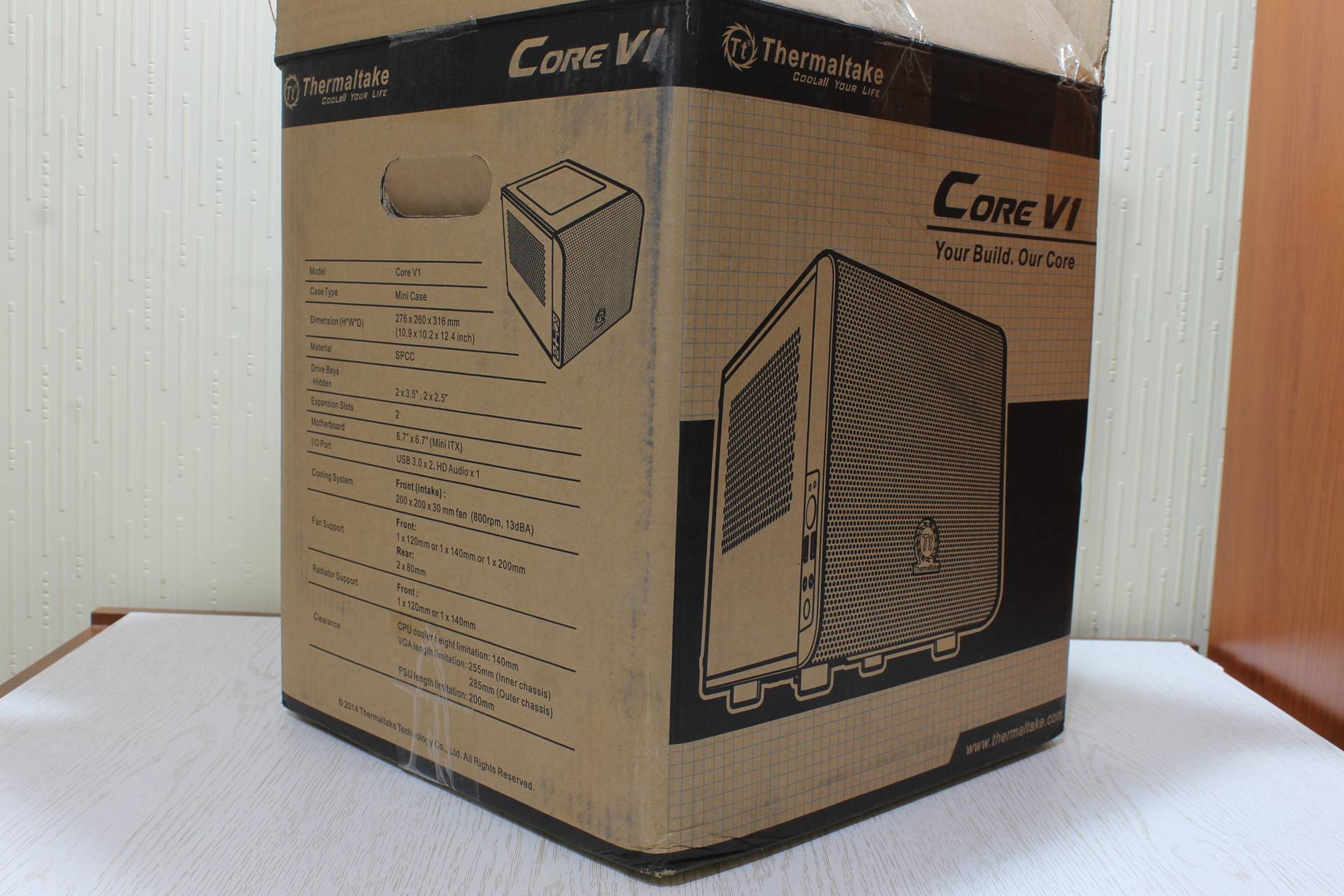

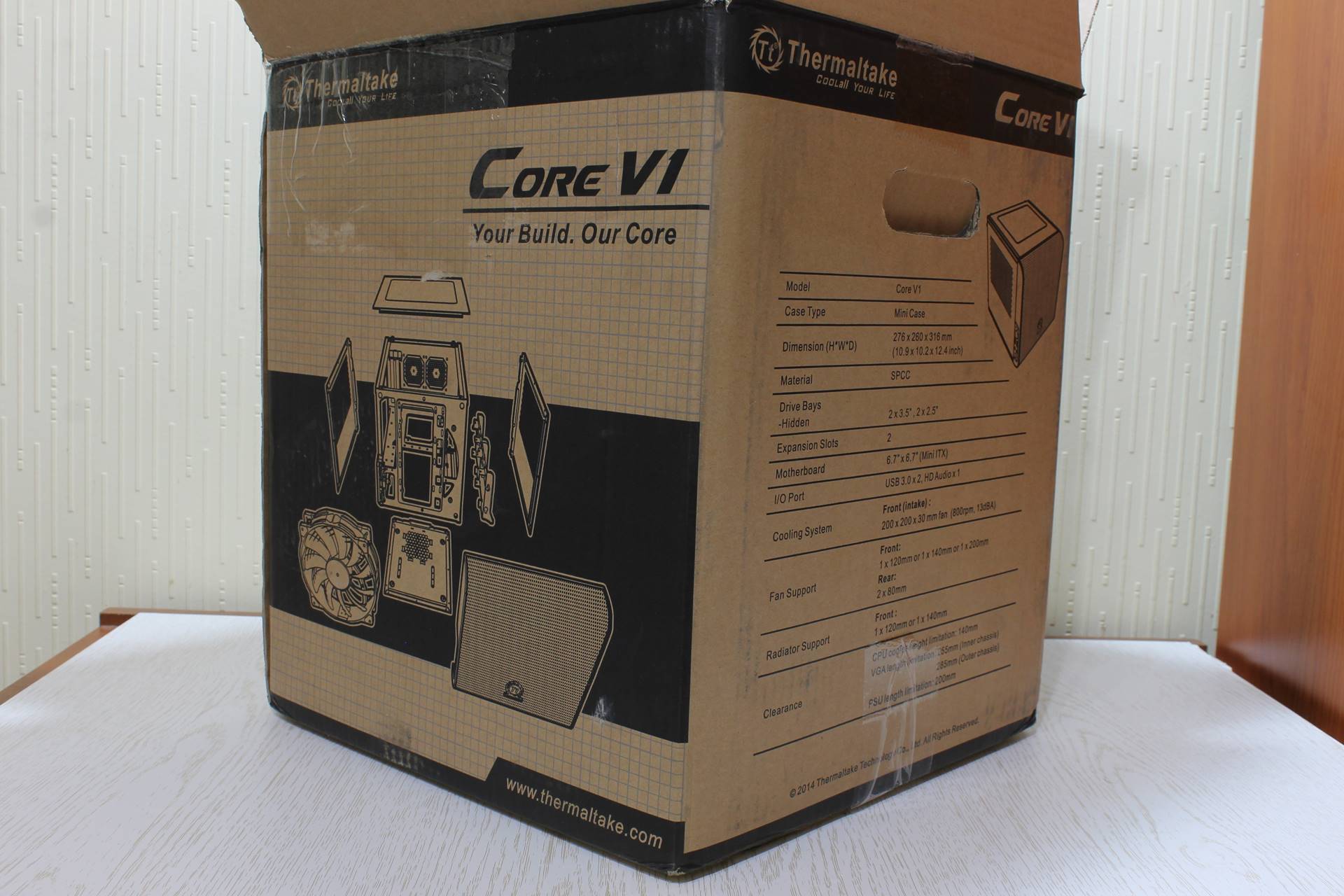

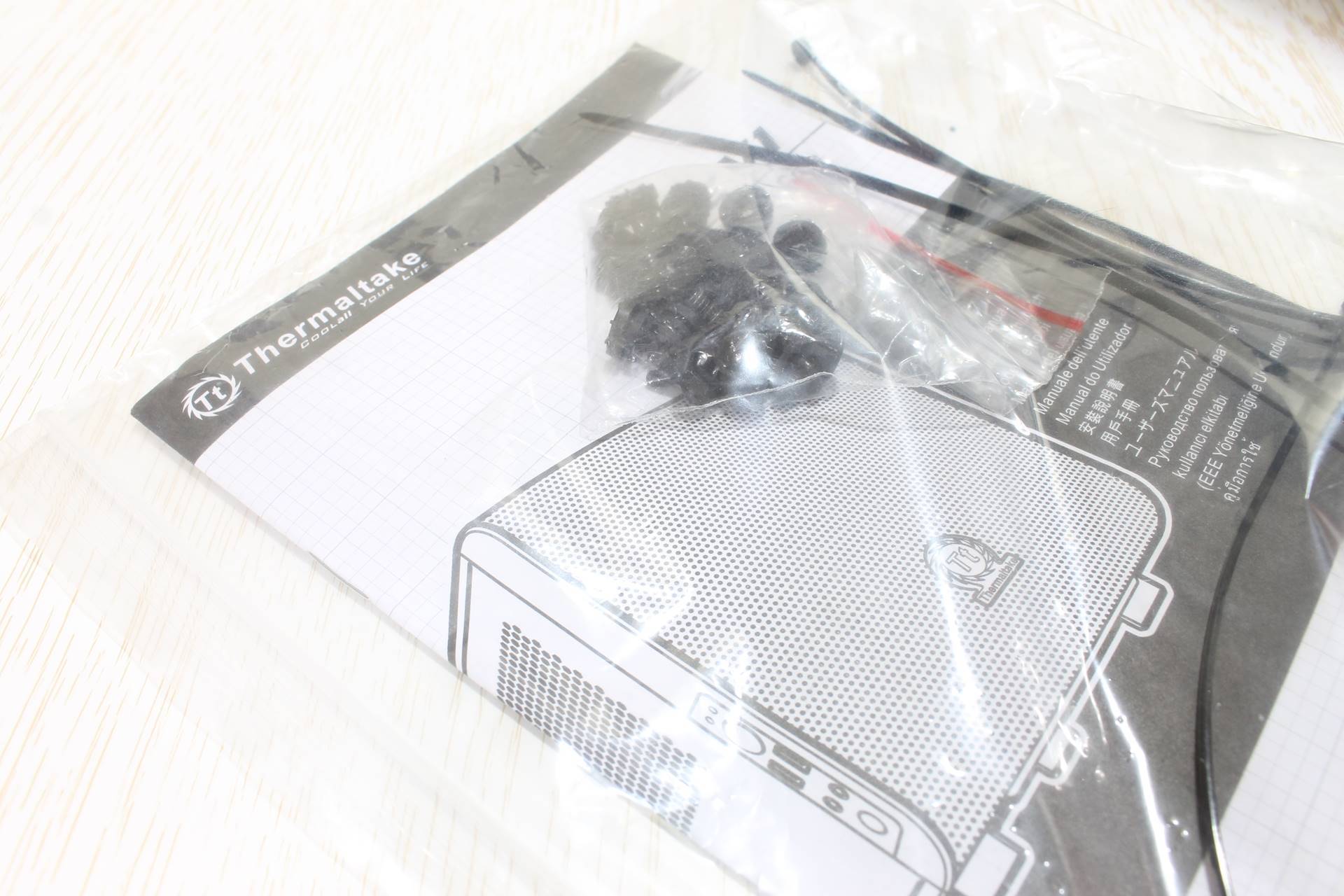

Core V1 , korunaklı bir kutuda geliyor. Kargo sırasında herhangi bir sıkıntı çıkma olasılığı fazlasıyla düşük.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

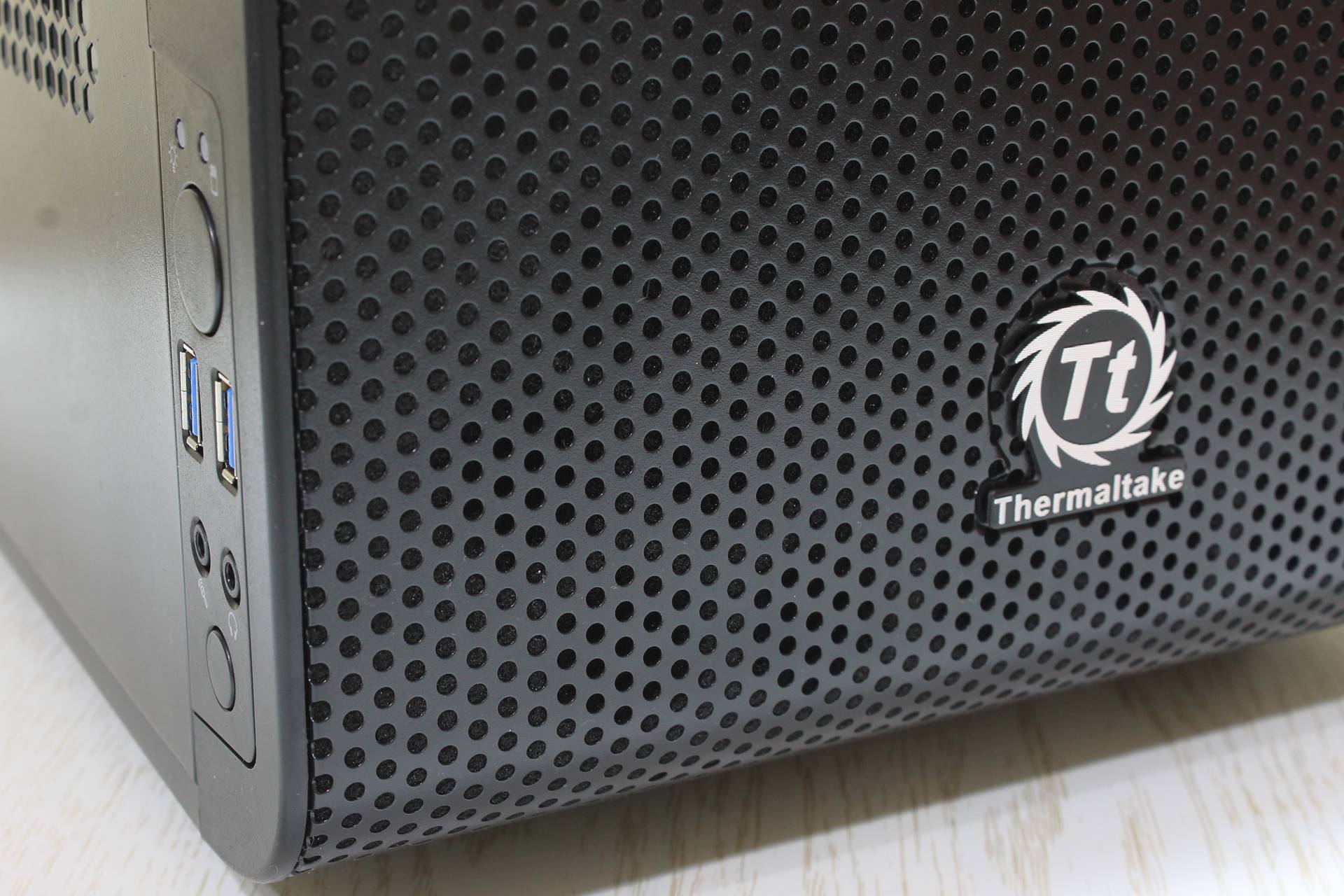

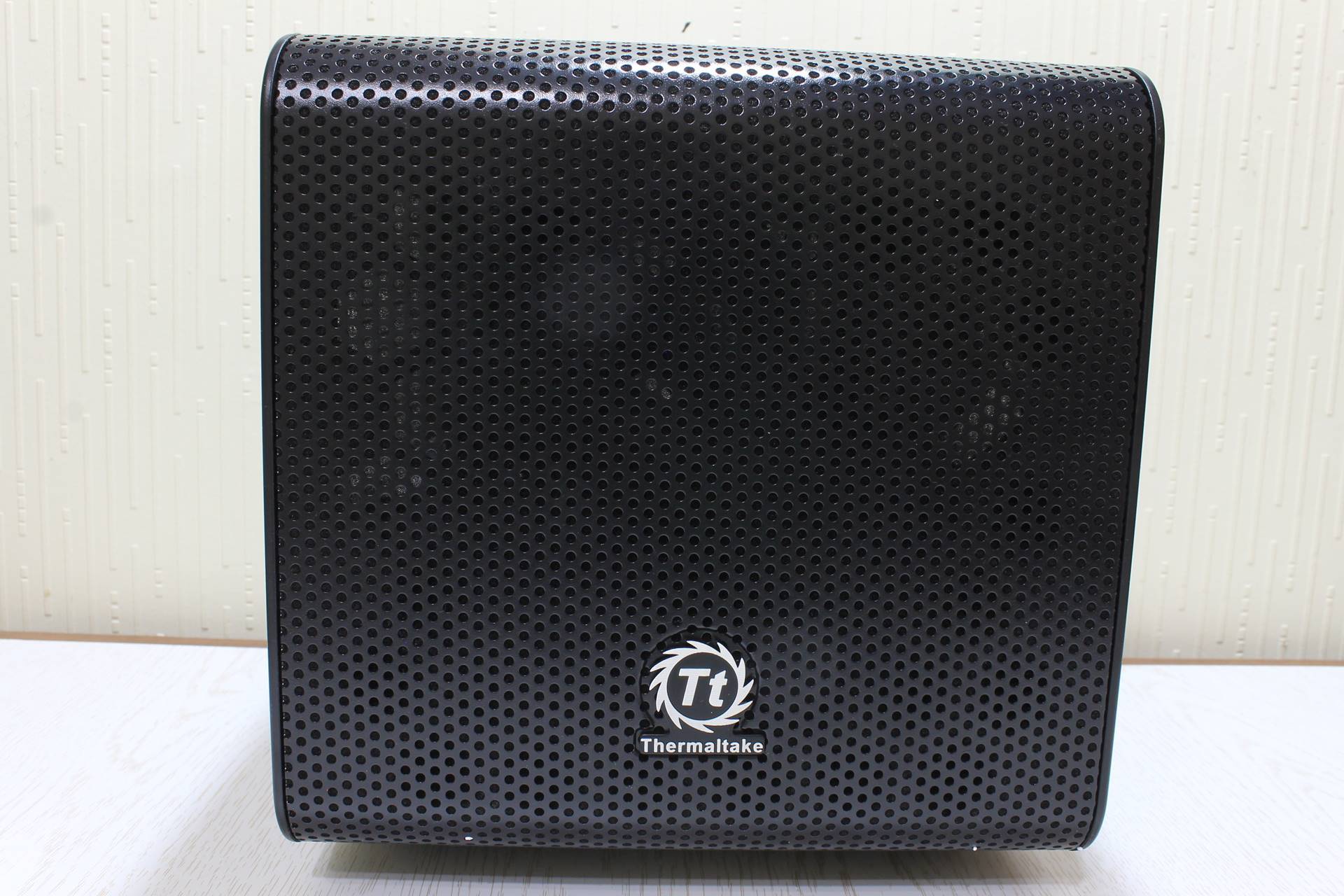

Ön bölümde ızgaralı mesh panel kullanılmış ve sadece marka logosu göze çarpıyor. Açma kapatma reset tuşu , USB 3.0 bağlantılarıyla beraber hemen sol altta bulunuyor. Buda oldukça kolay bir ulaşım sağlıyor.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

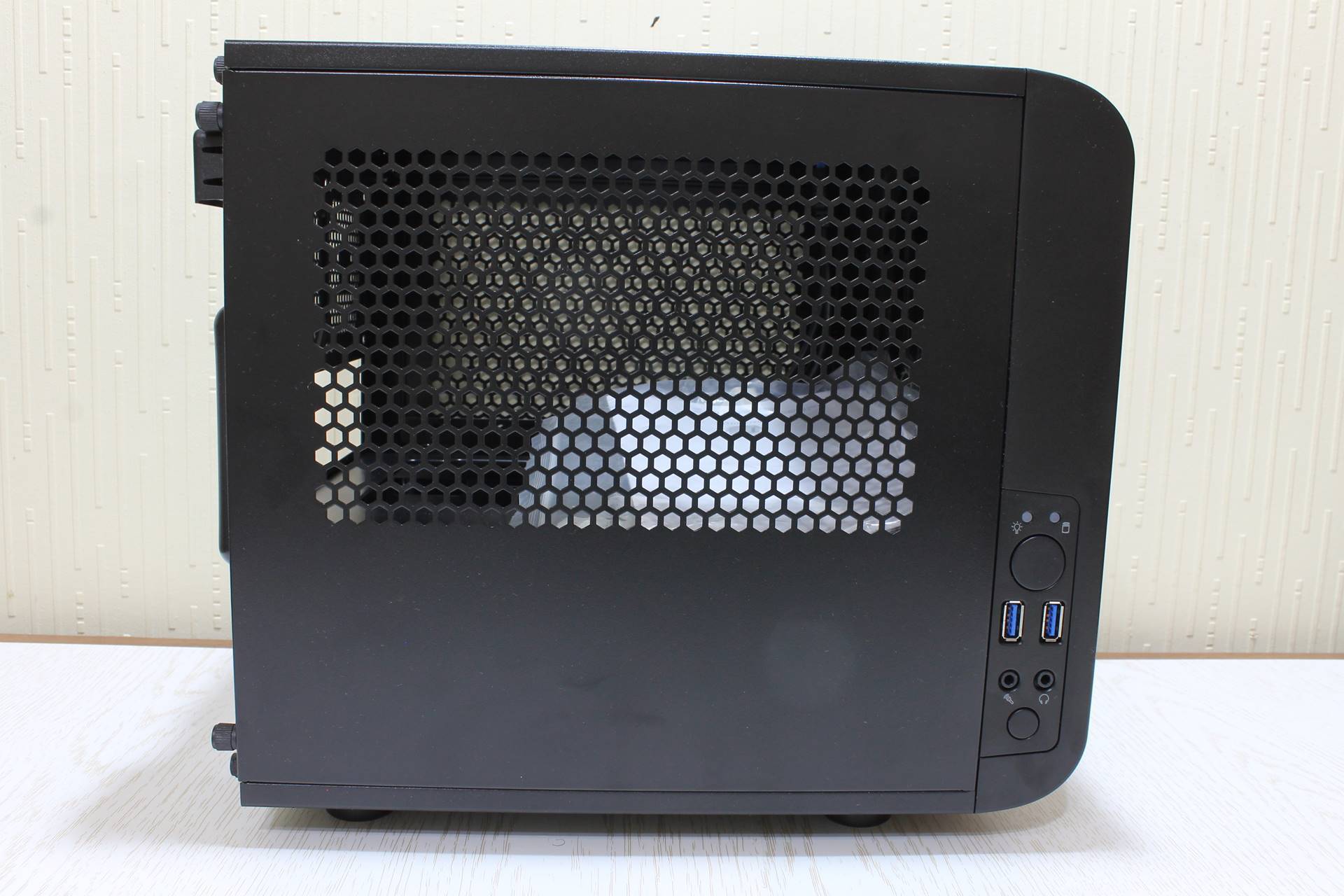

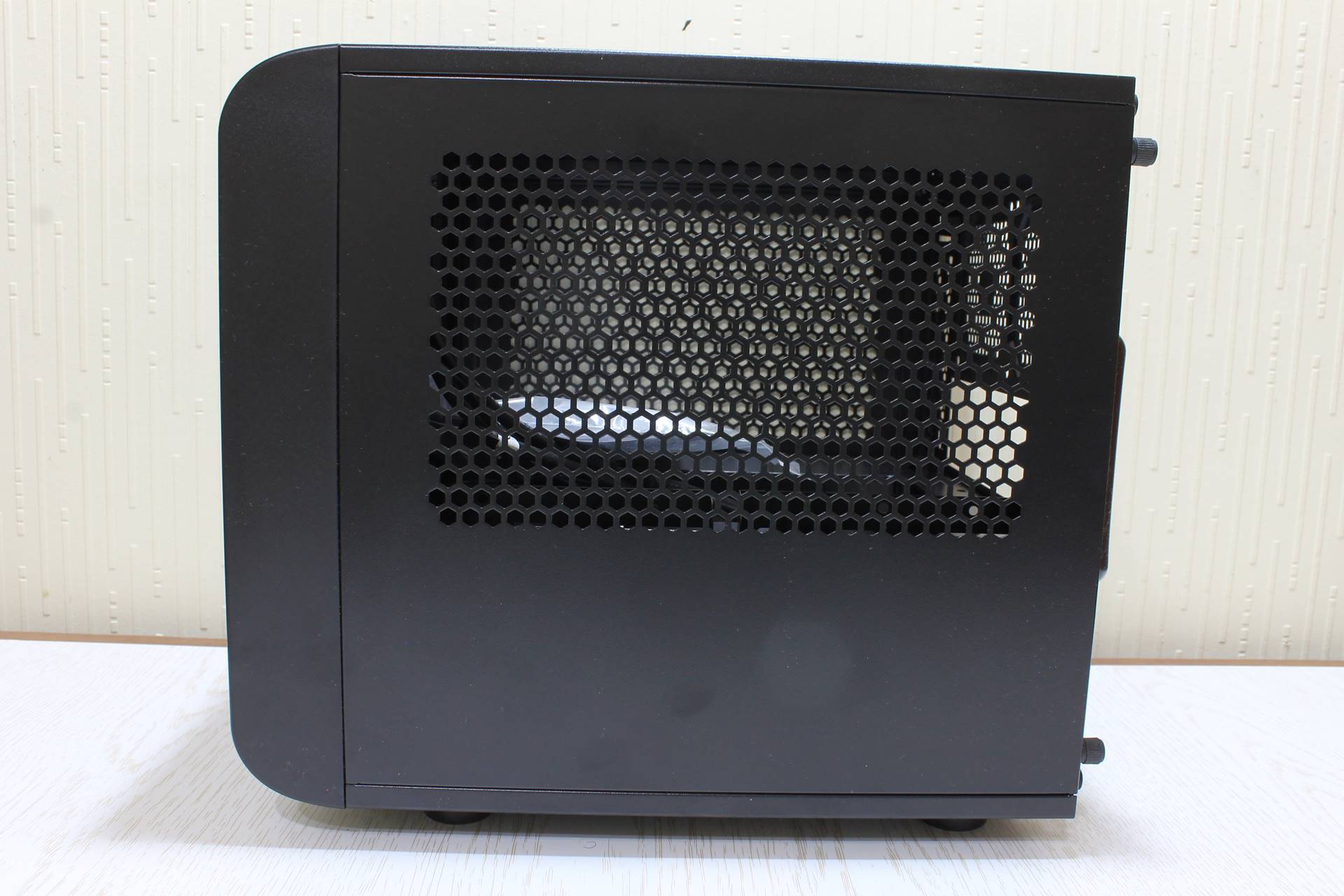

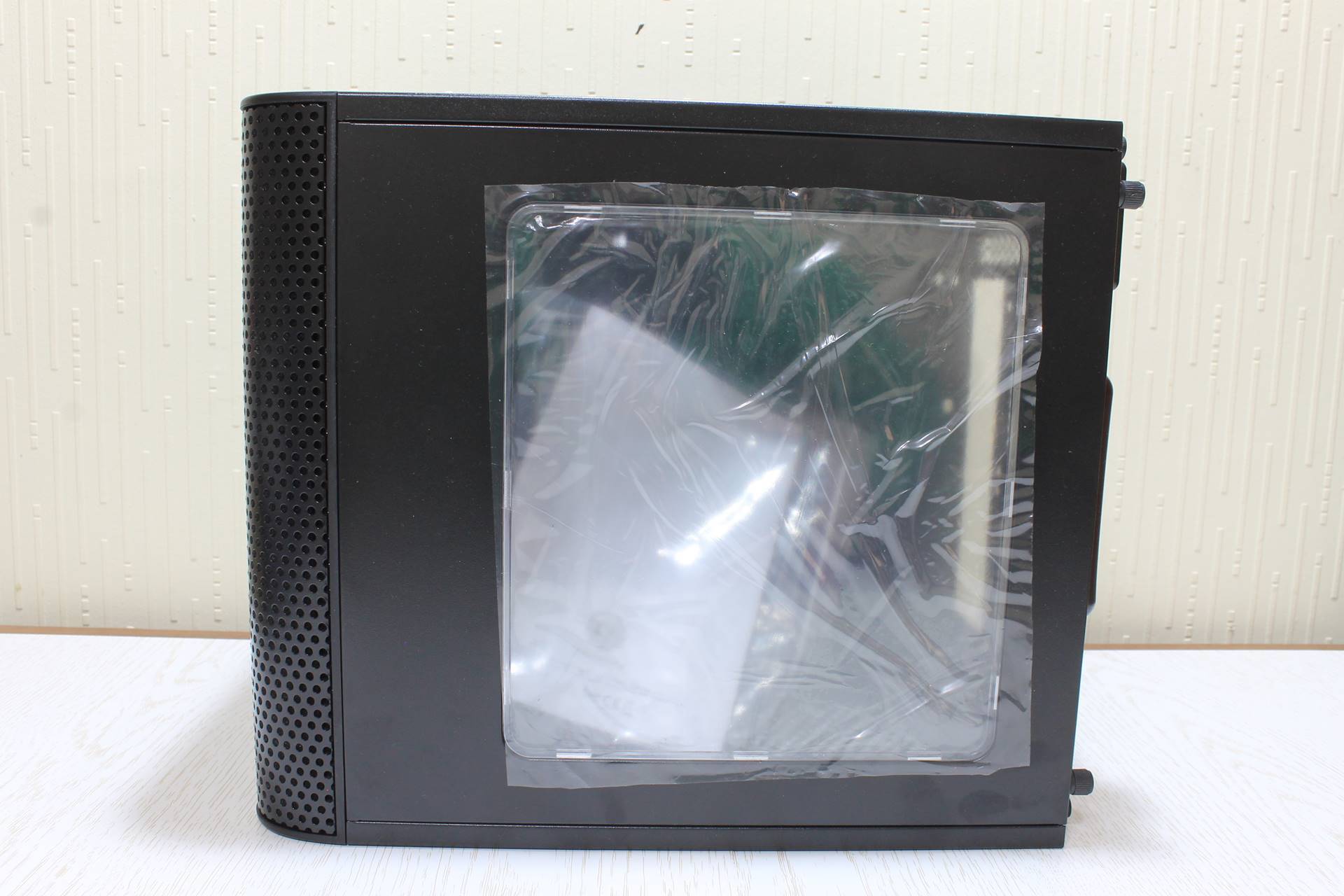

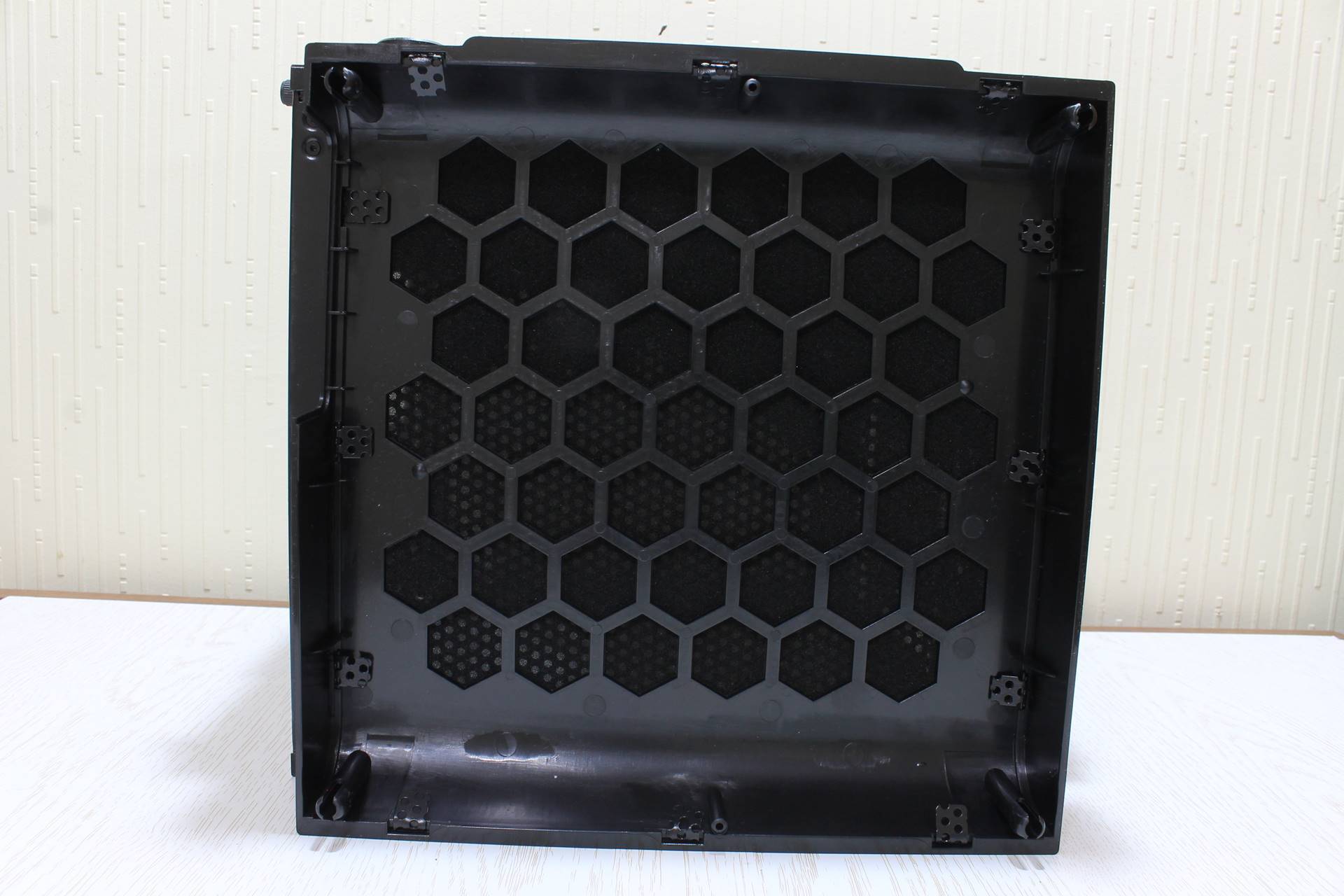

Kasa yan panelinde şeffaf bir bölme konumlandırılmış ama kasanın sağ-sol ve üst kapağı aynı ebatlarda olduğu için istediğimiz değişiklikleri yapabiliyoruz. Bu oldukça güzel bir özellik.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

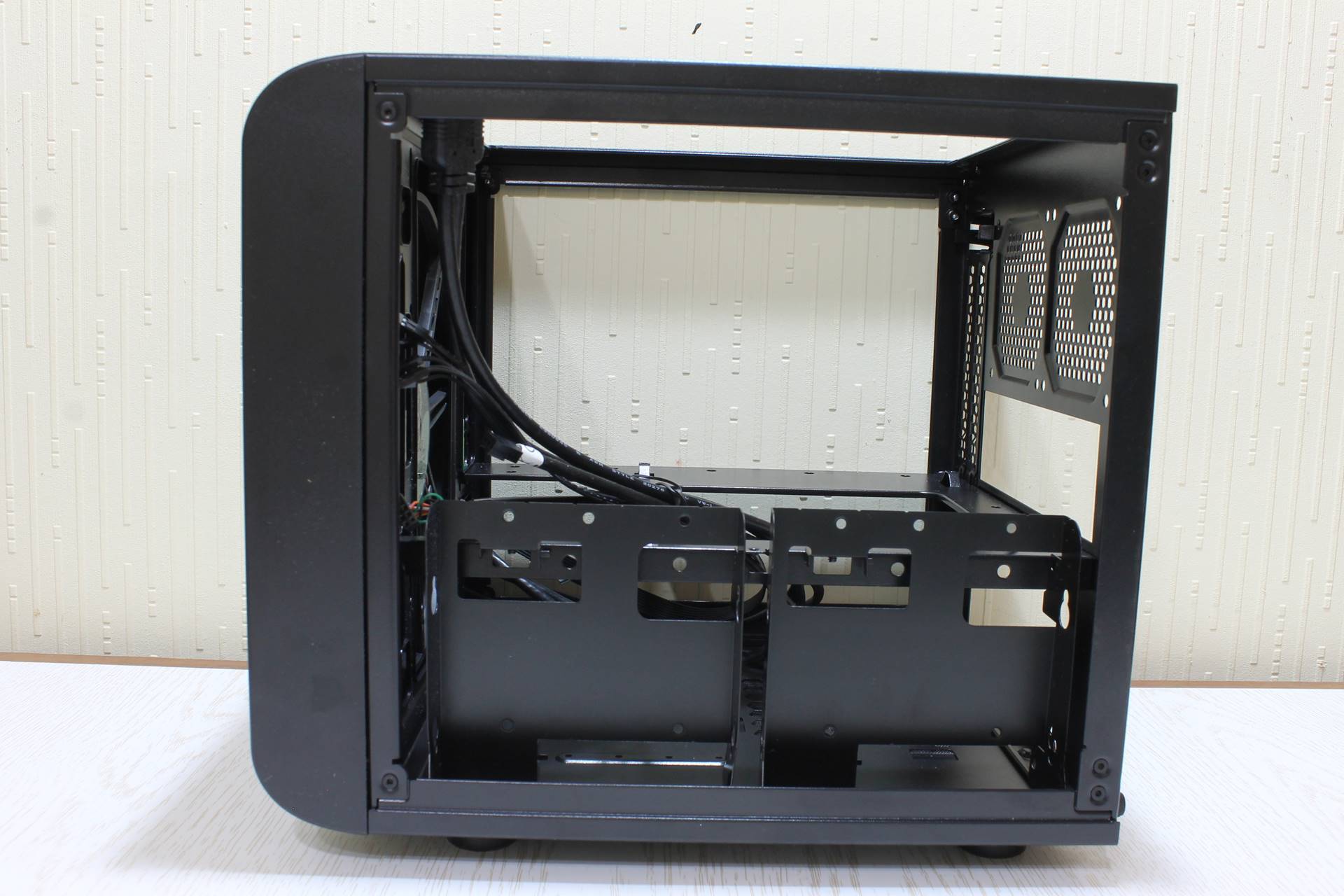

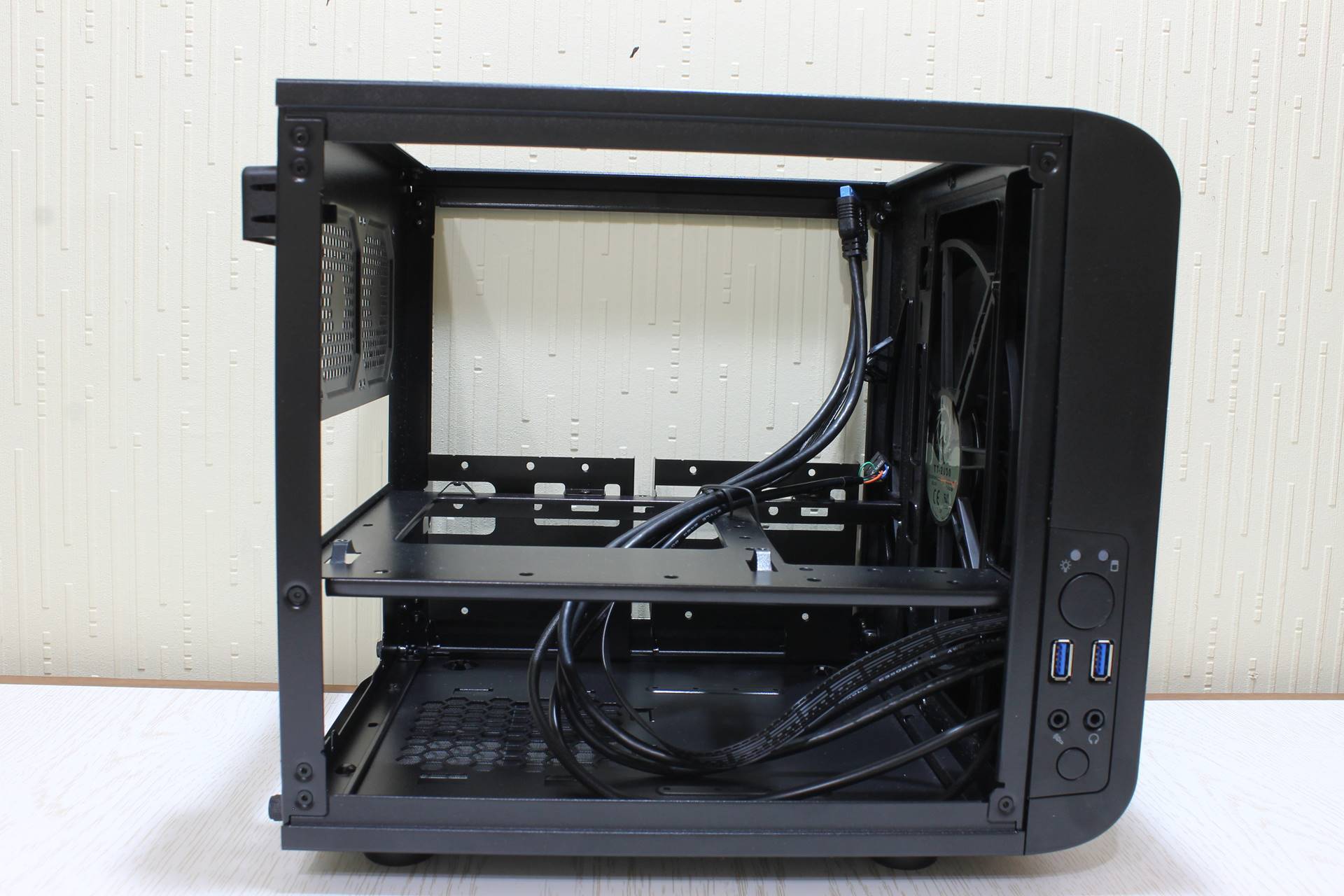

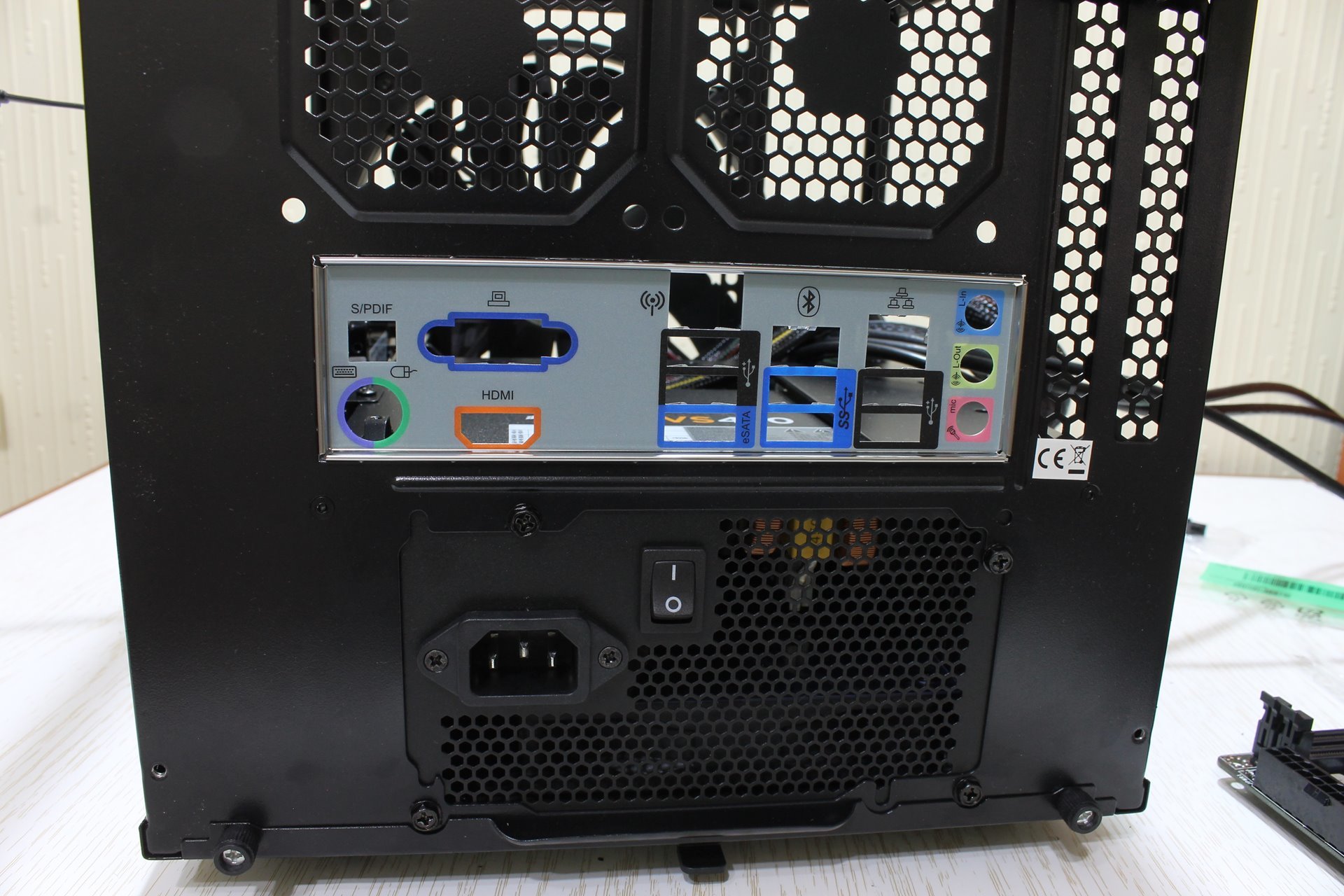

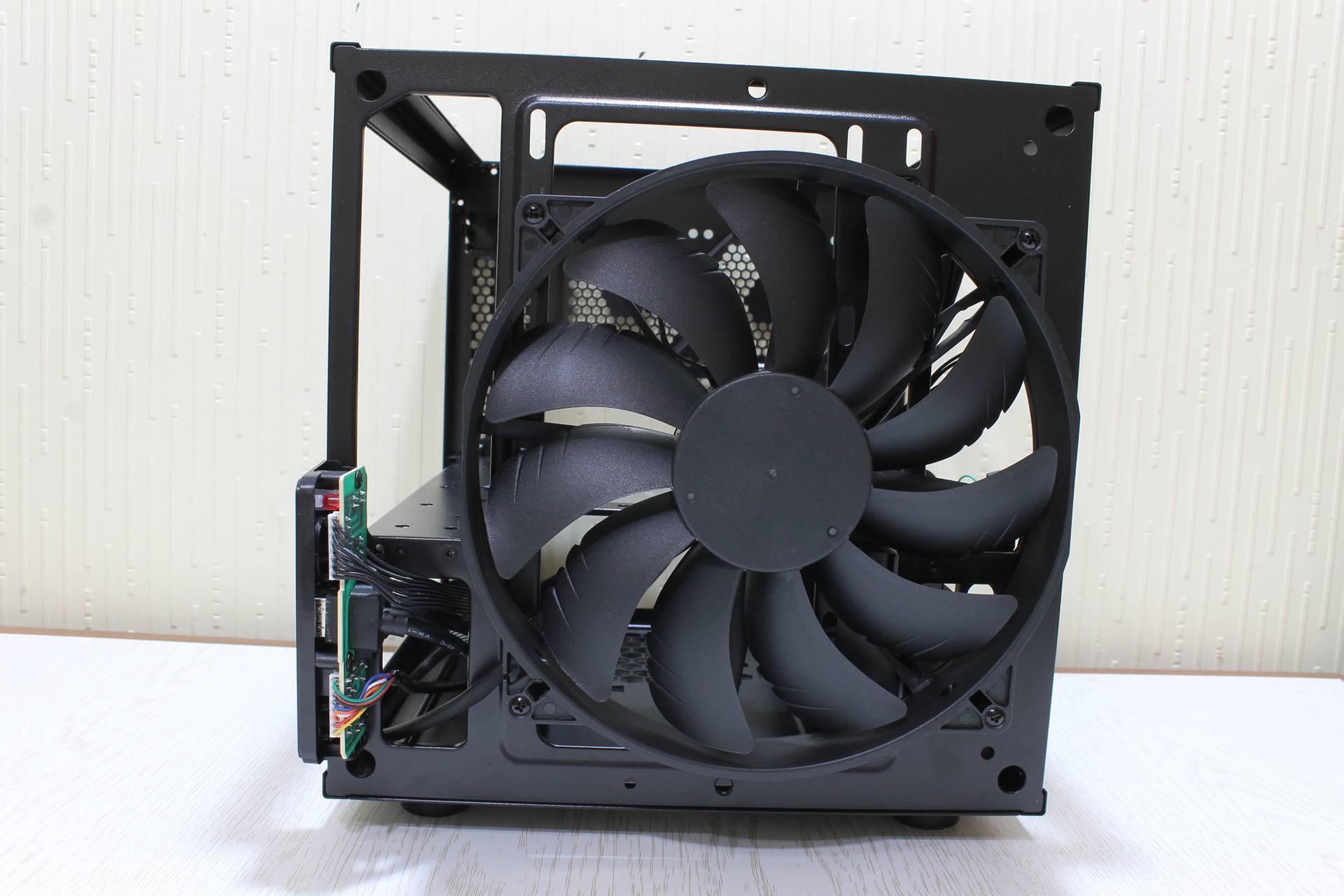

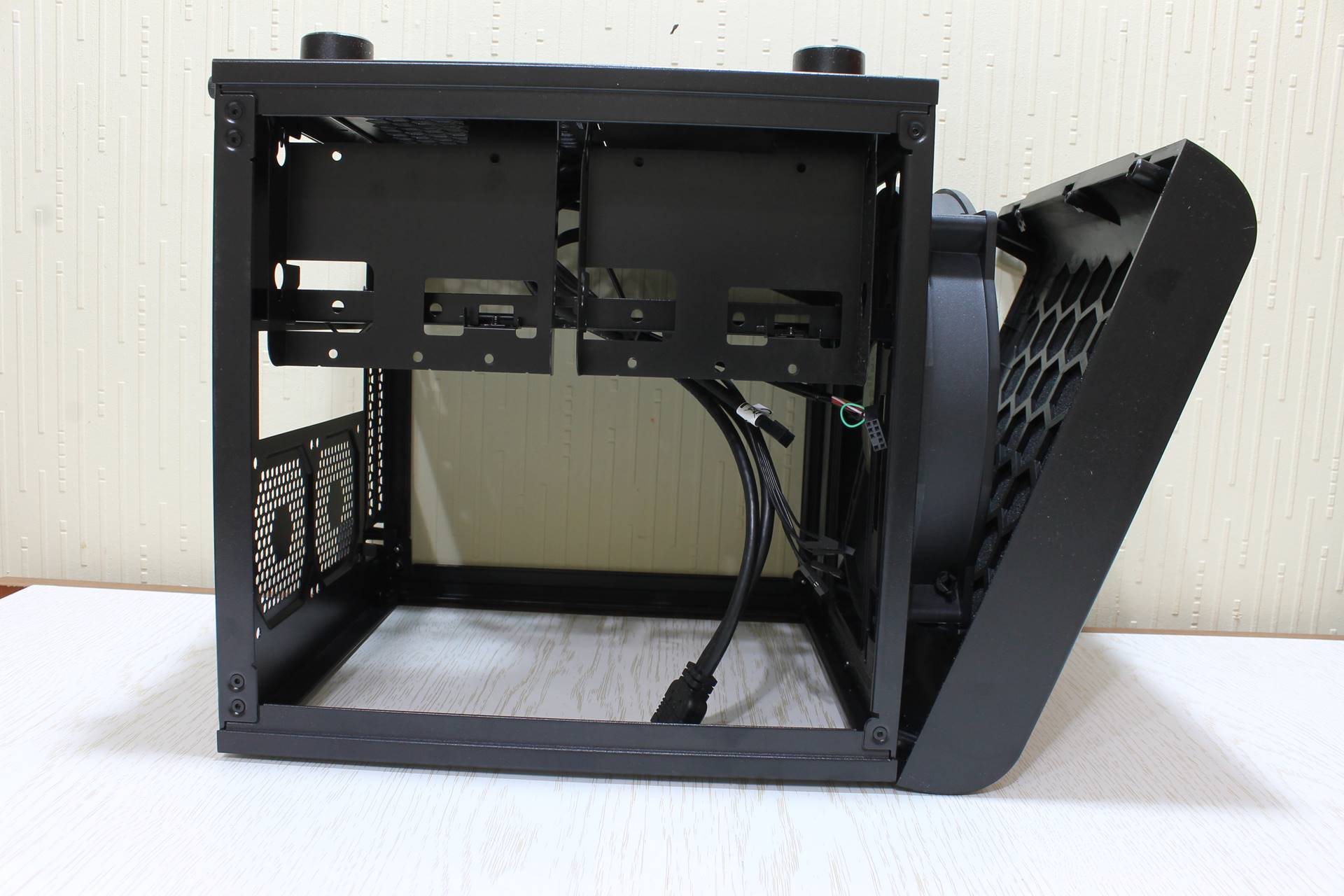

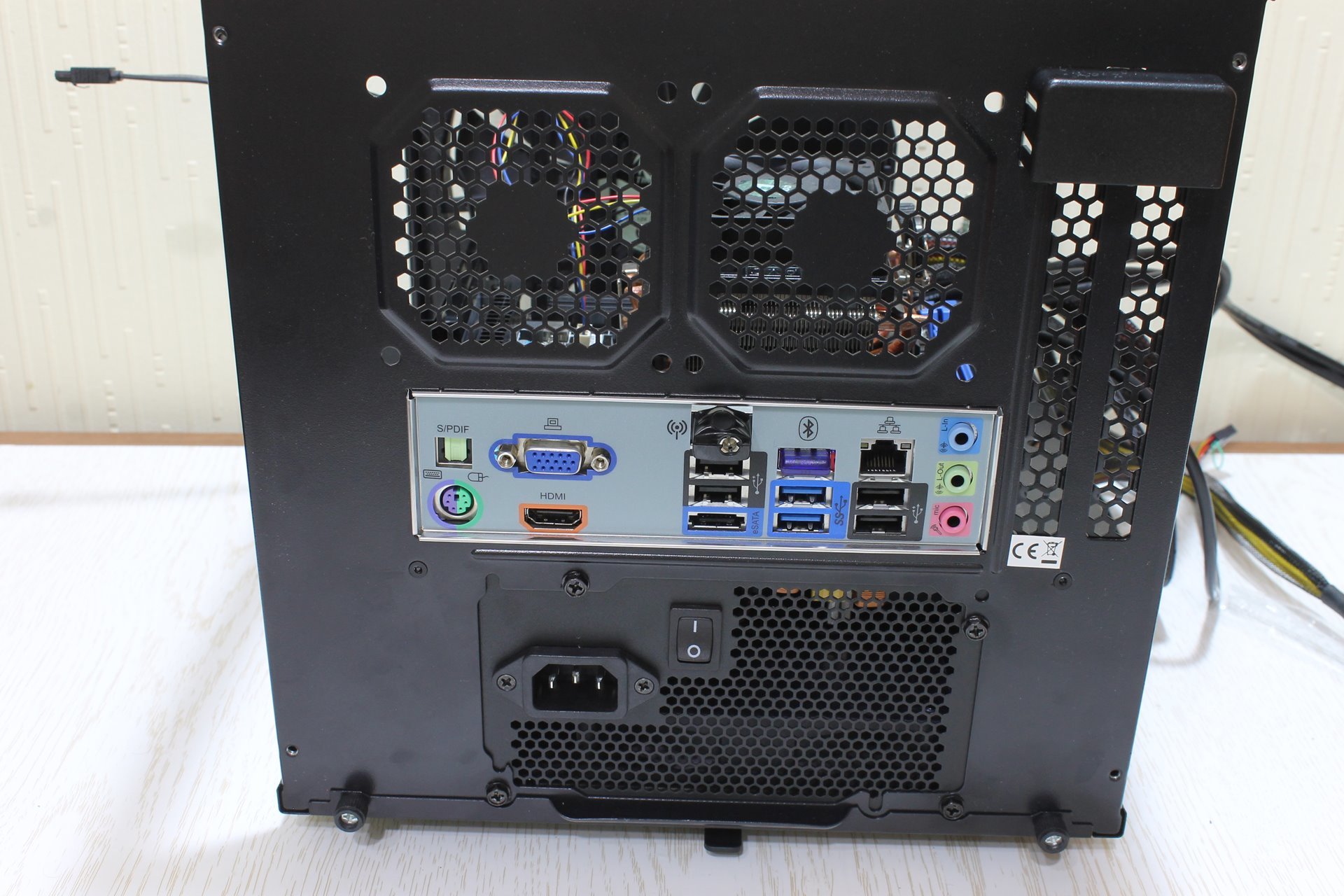

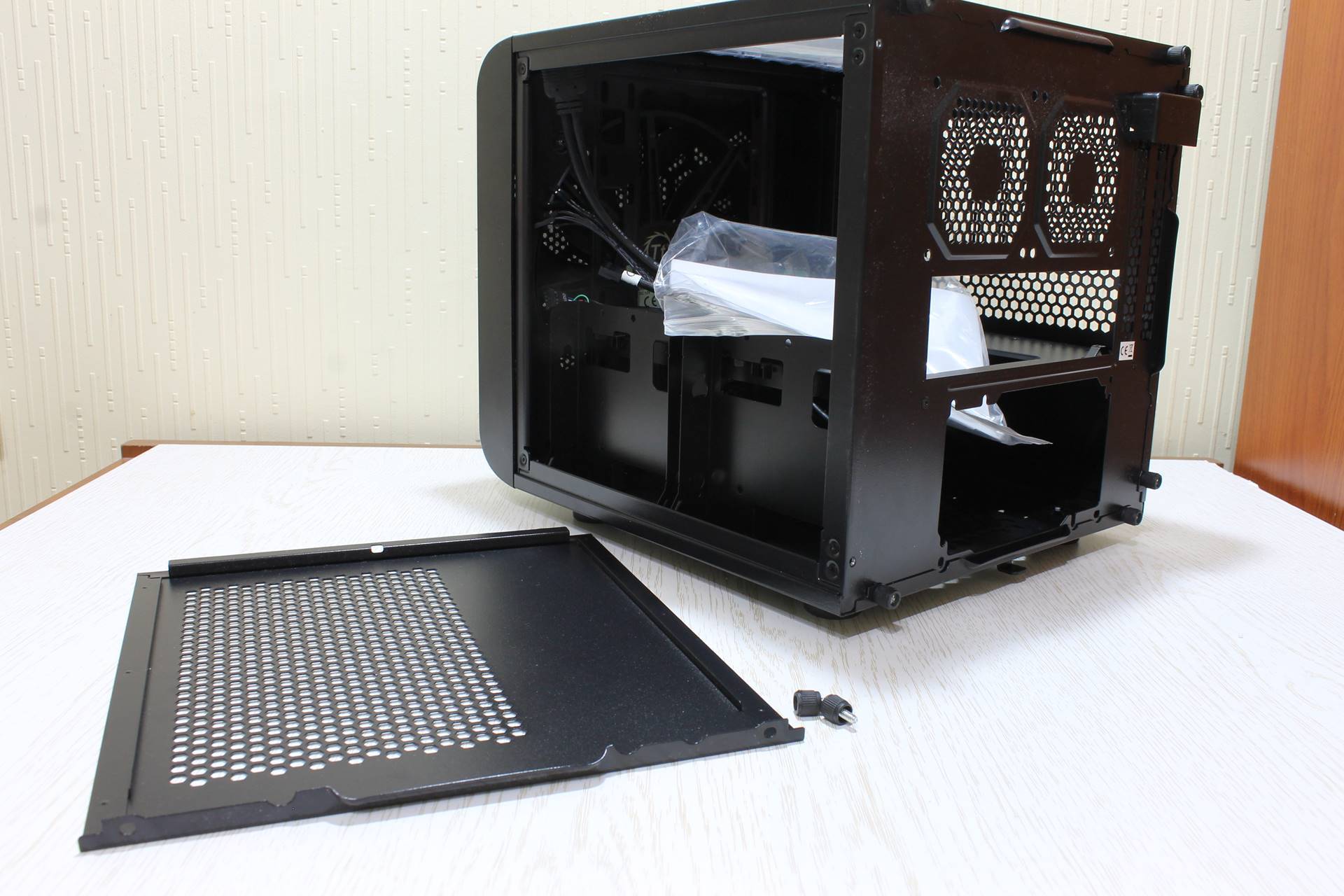

V1 ' in kapaklarının tamamı parmak vidalar ile açılıp kapanabiliyor. Ön panelde 20cm lik fan dahili olarak geldiği ve temiz havanın ön taraftan çekildiği için buraya bir toz filtresi de yerleştirilmiş. Ön tarafa 12-12 ve 20cm ölçülerinde fan takılabiliyor. Arkada ise 2 adet 8cm fan bölümü mevcut fakat opsiyonel olarak bırakılmışlar.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

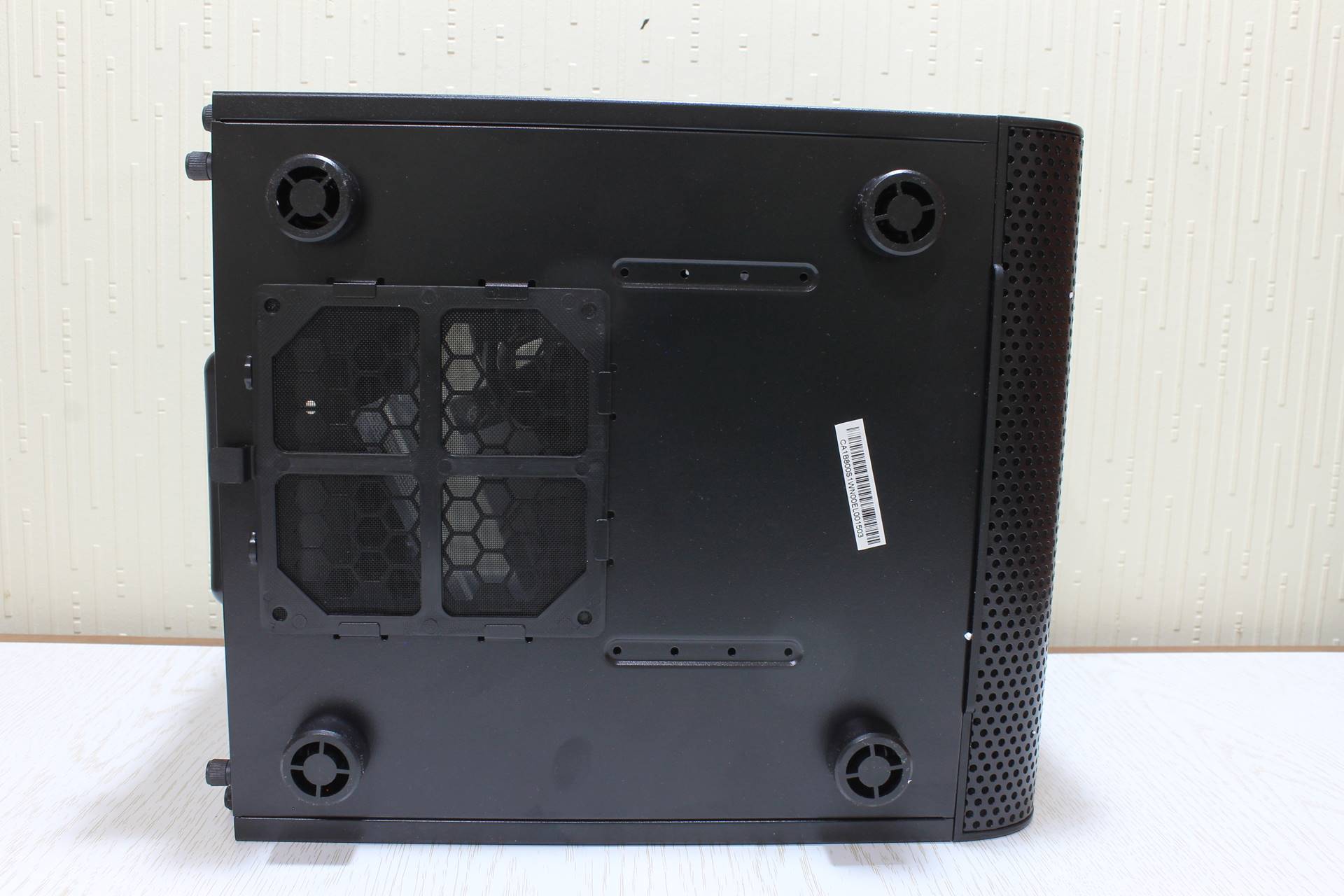

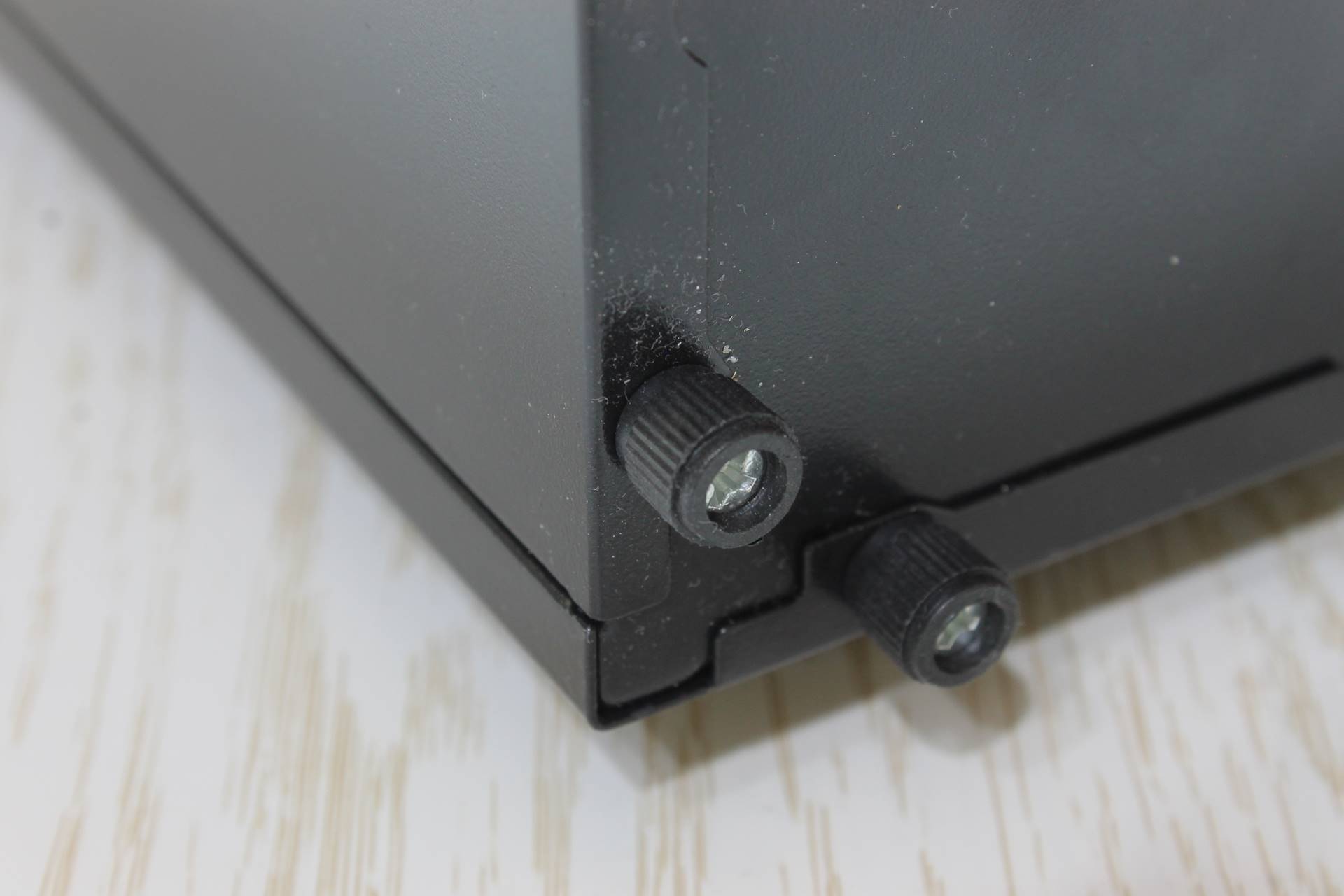

Kasanın plastik ayakları çok kaliteli olmasalarda, titreşimi önlemeye faydaları var. Kasa içinde kullanılan çelik, yeterli sağlamlıkta. Zorlanmadığı sürece bir sıkıntı çıkaracağa benzemiyor genel kalite olarak. Kasa içerisinde 2 adet aparat dikey olarak sağ bölüme konumlandırılmış. Bu aparatlar sayesinde aynı anda 2 Mekanik disk 3.5'' ve 2 SSD 2.5'' kullanabiliyoruz. Sadece kabloları iyi düzenlememiz gerekli.
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

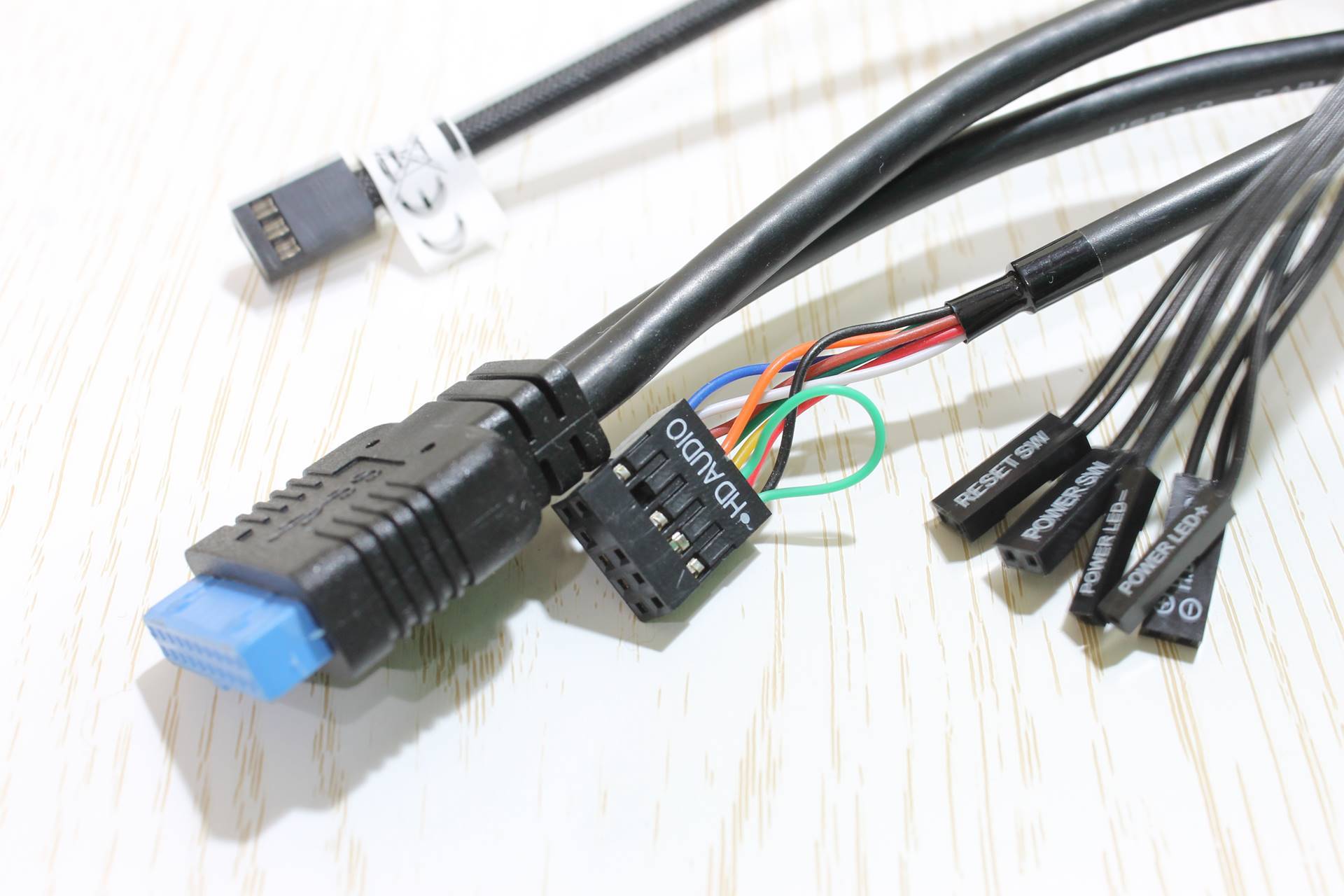

Ön paneldeki Usb leri kullanabilmek için, mavi uçlu kasadan çıkan kabloyu anakartta aynı renkteki bölüme bağlamamız gerekiyor.
< Resime gitmek için tıklayın >
Özellikle titreşim önleyici plastiklerin düşünülmesi de güzel bir durum.

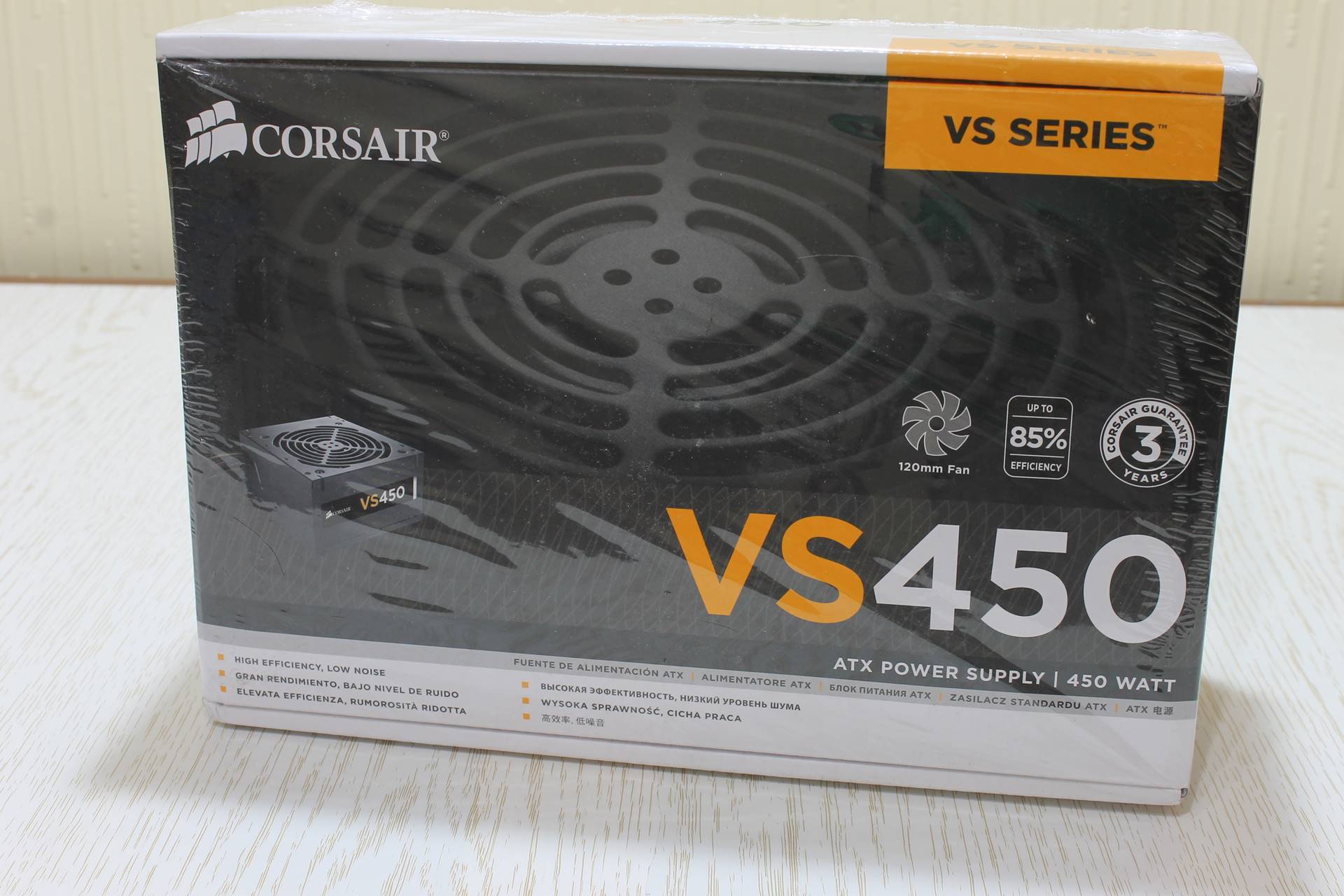

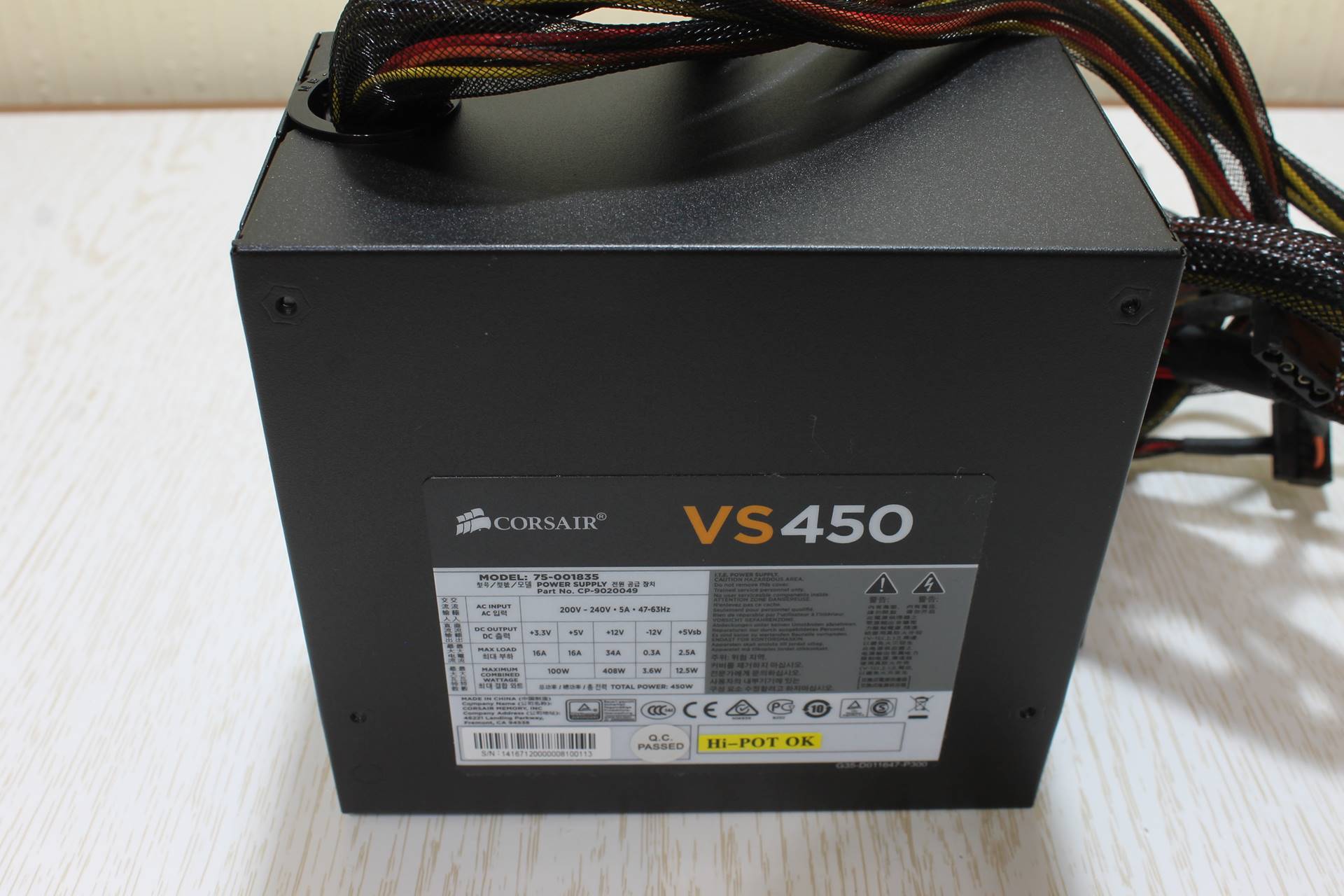

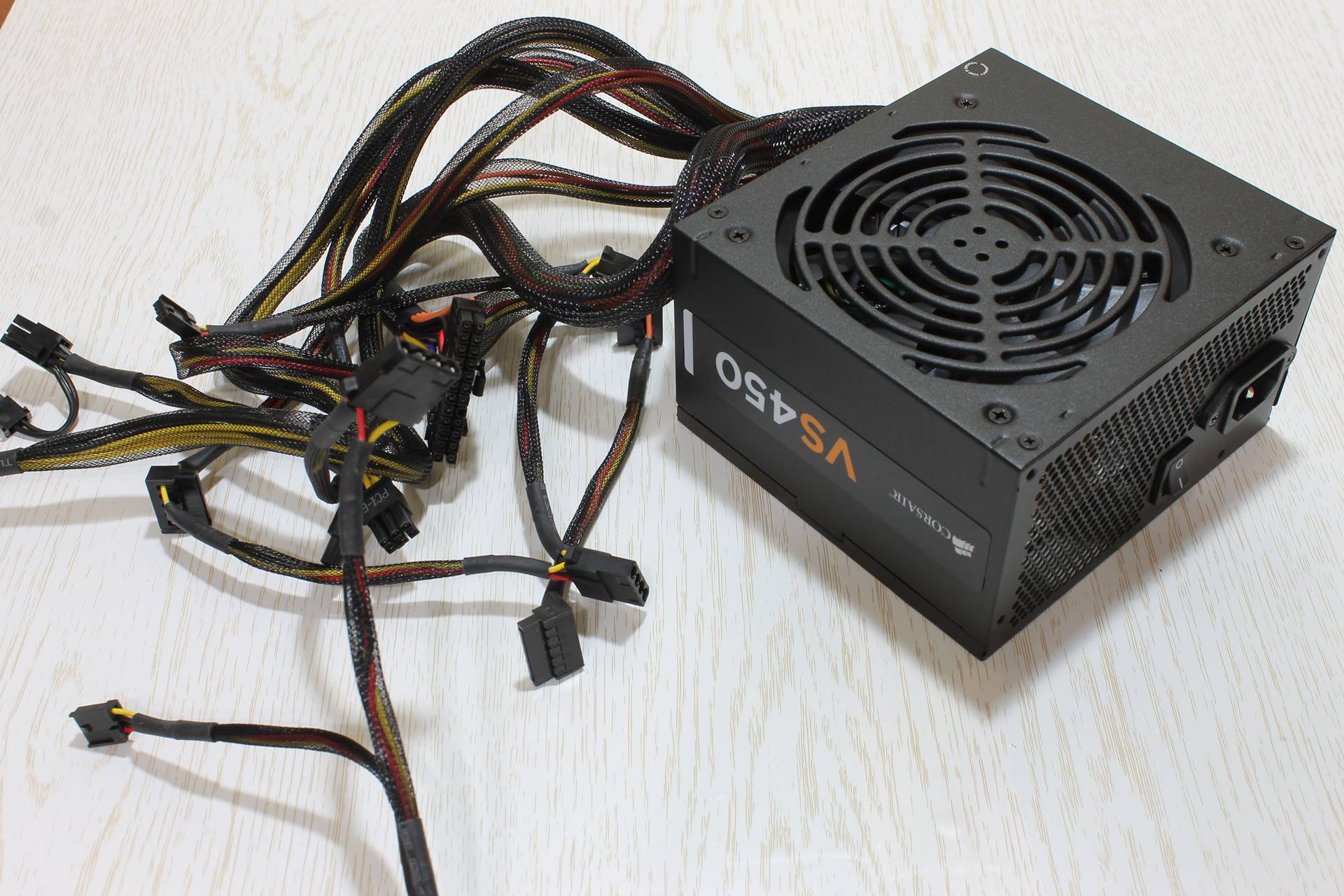

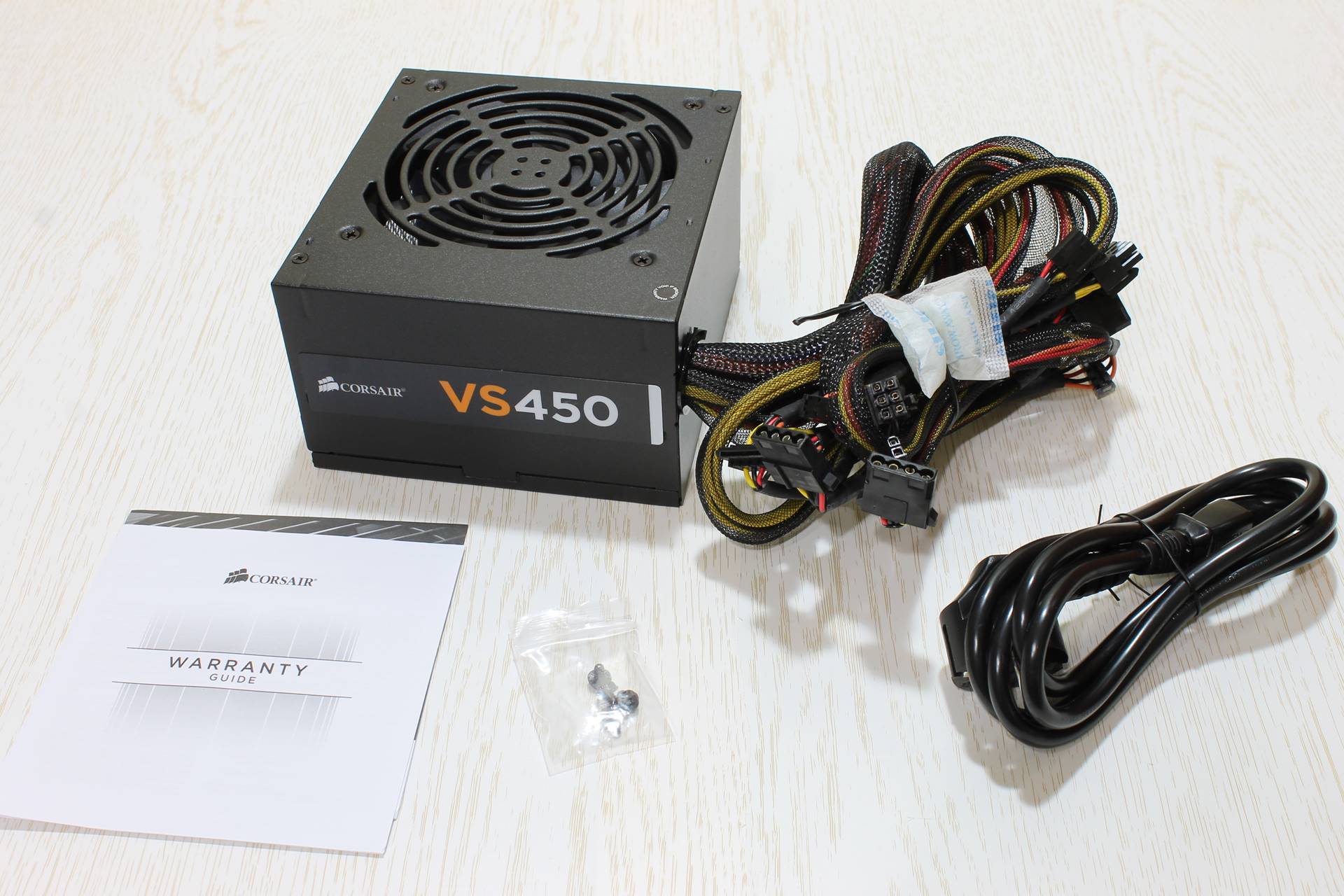

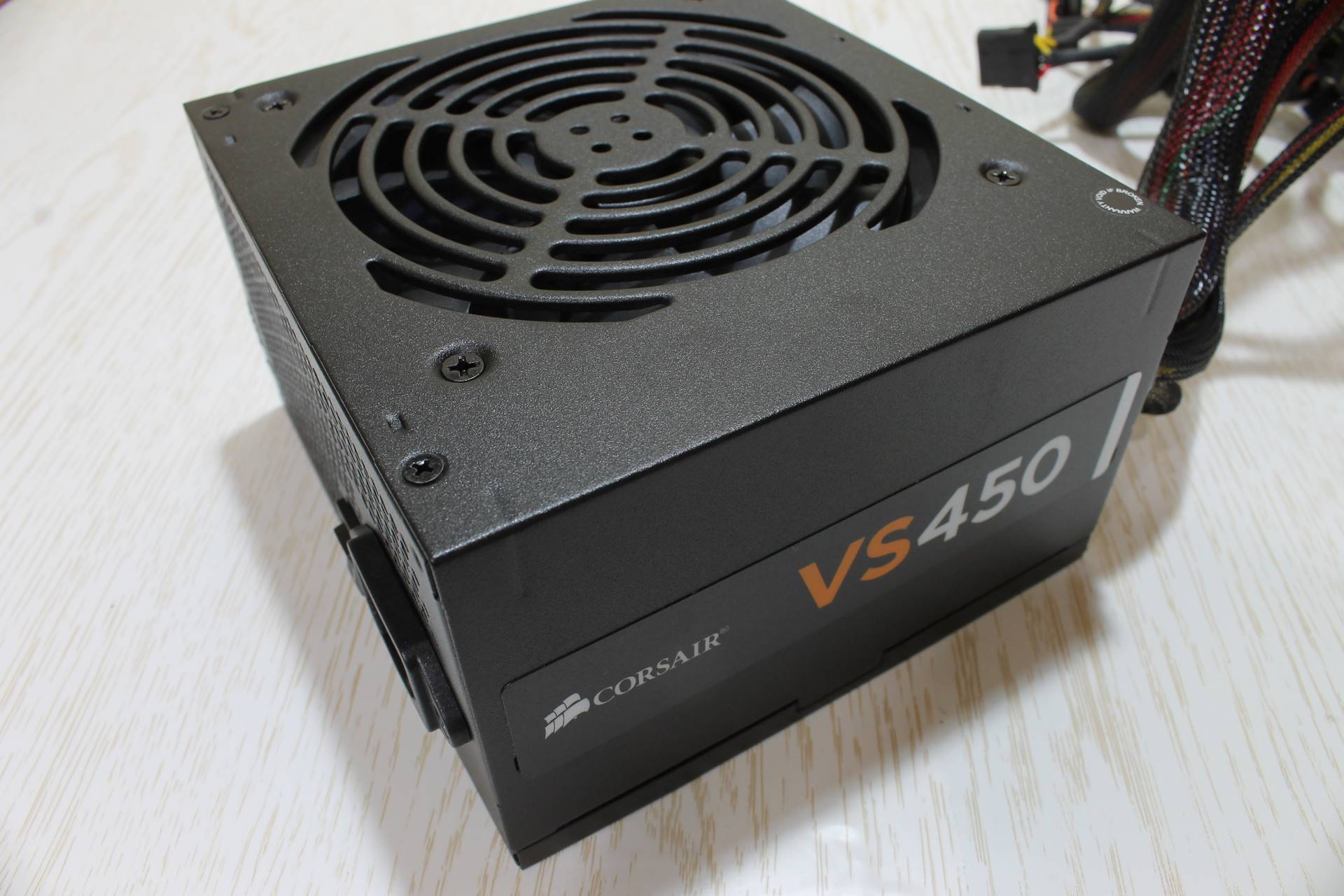

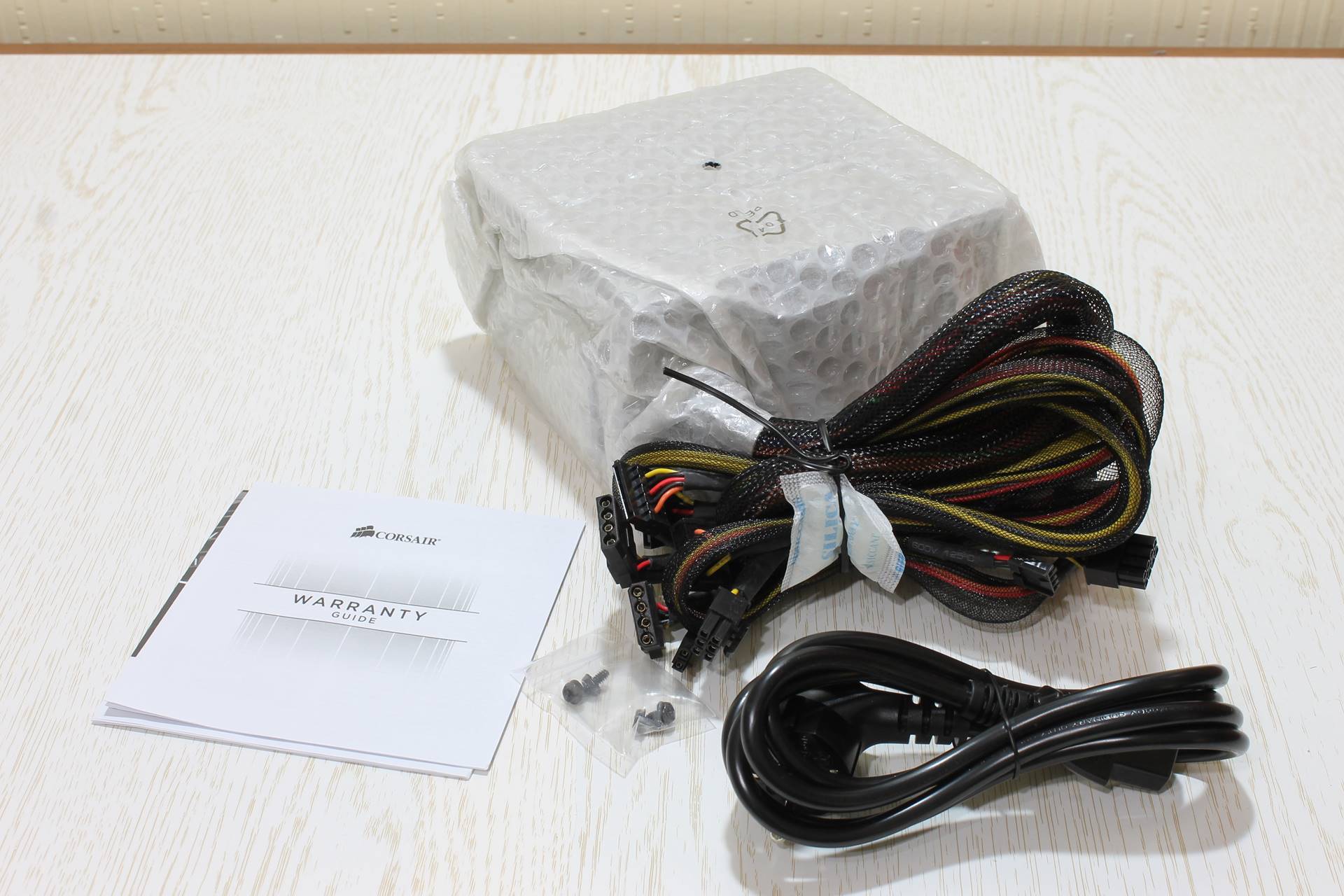

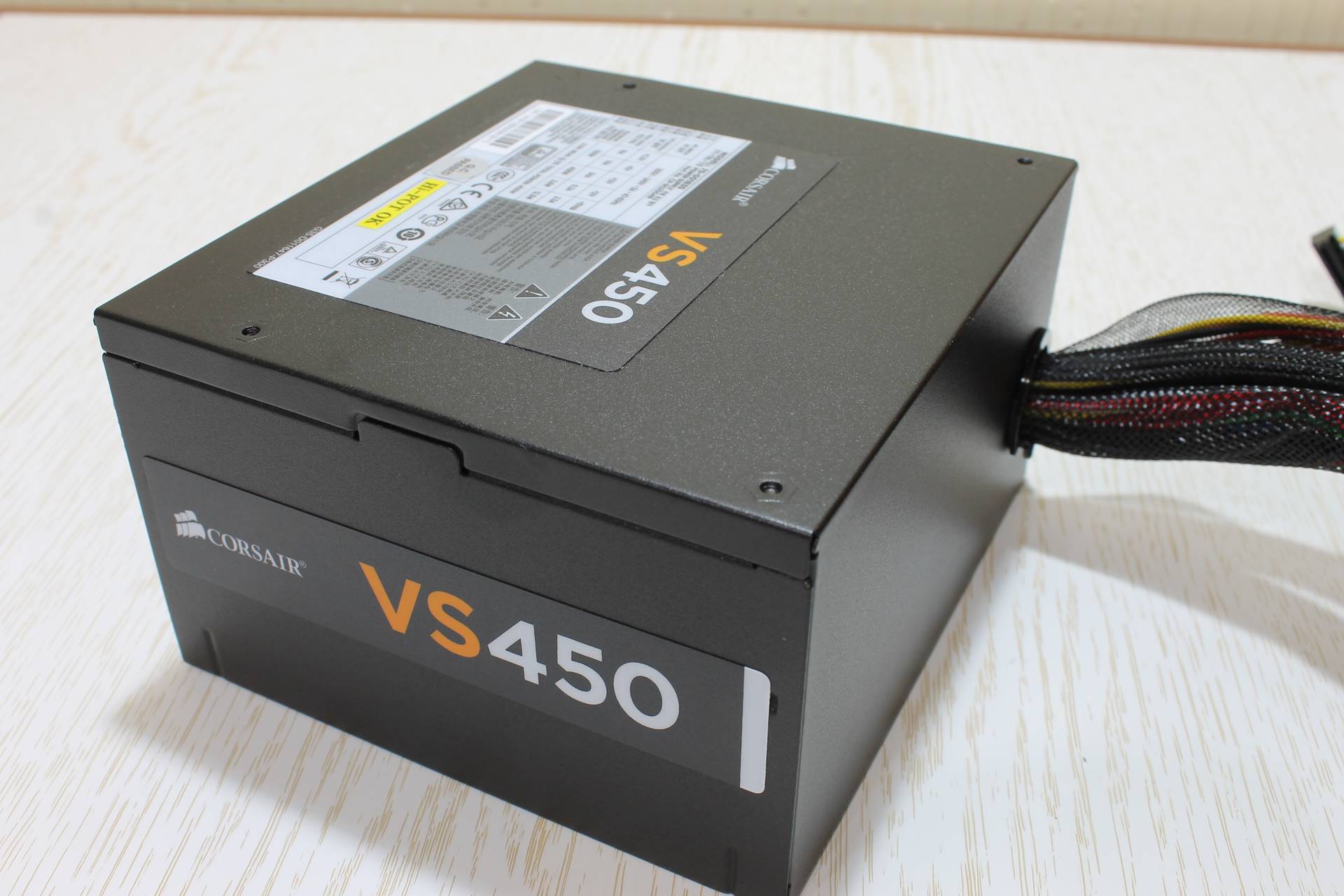

Güç Kaynağı : Corsair VS450 450W
----------------------------------------------
< Resime gitmek için tıklayın >

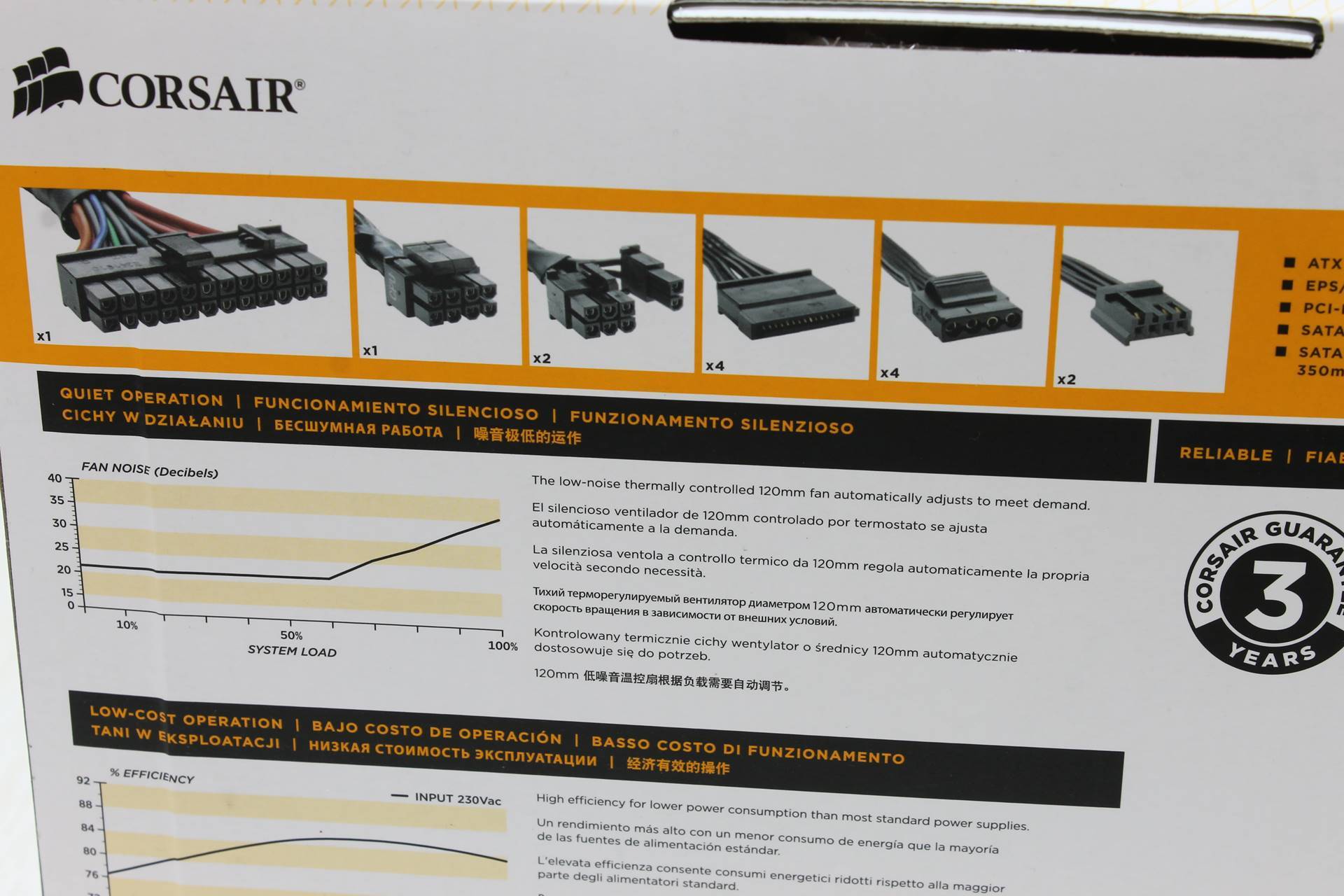

Yabancı kaynaklı sitelerde, özel test sistemleriyle yapılan incelemelerde hem verim hem de toplam üretilen güç olarak oldukça iyi bir yerde bulunuyor VS450. 3Yıllık garantisi , hesaplı fiyatı ve orta seviye sistemlere yetecek güç seviyesiyle seçeneklerin ilk sırasında yer alıyor.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

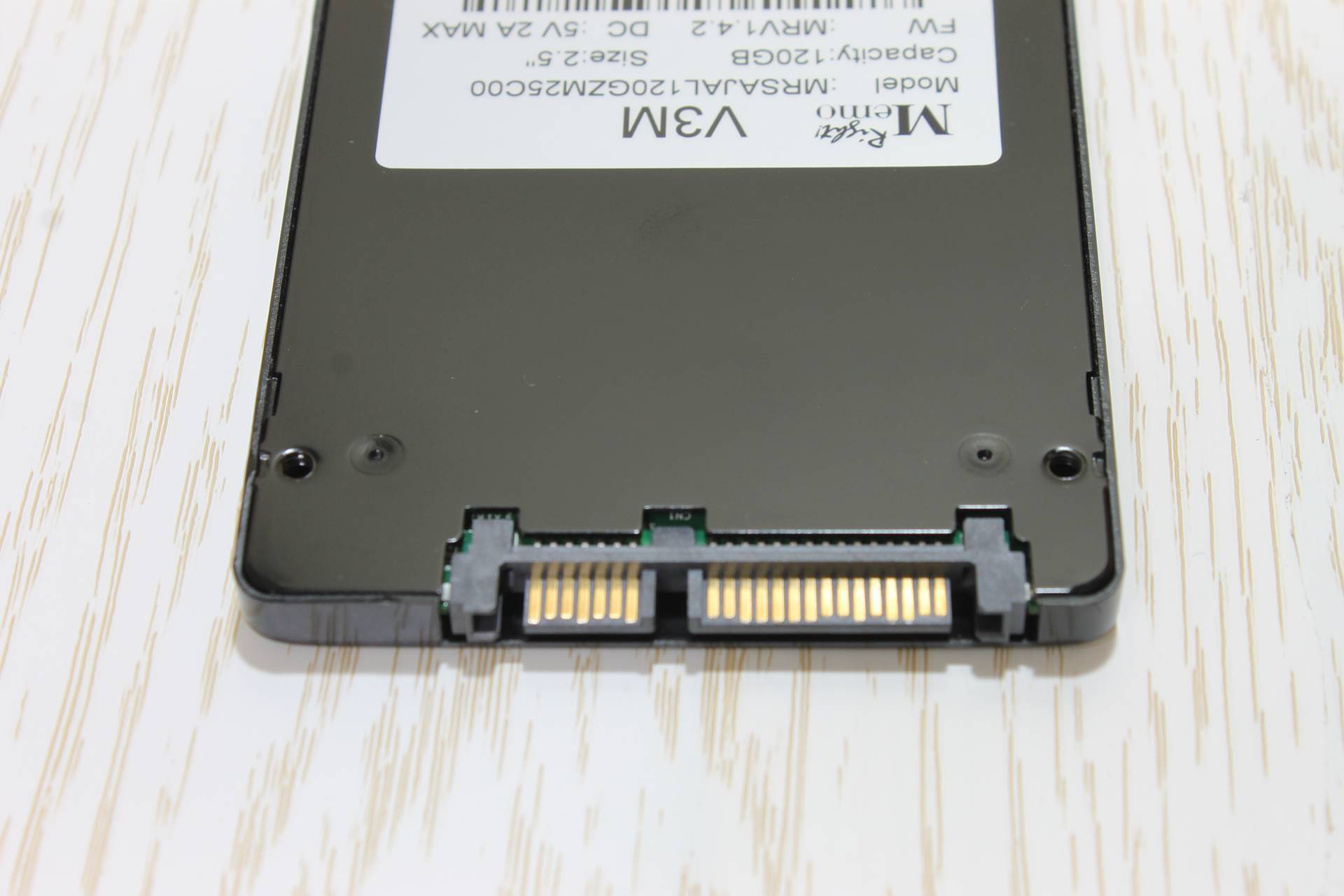

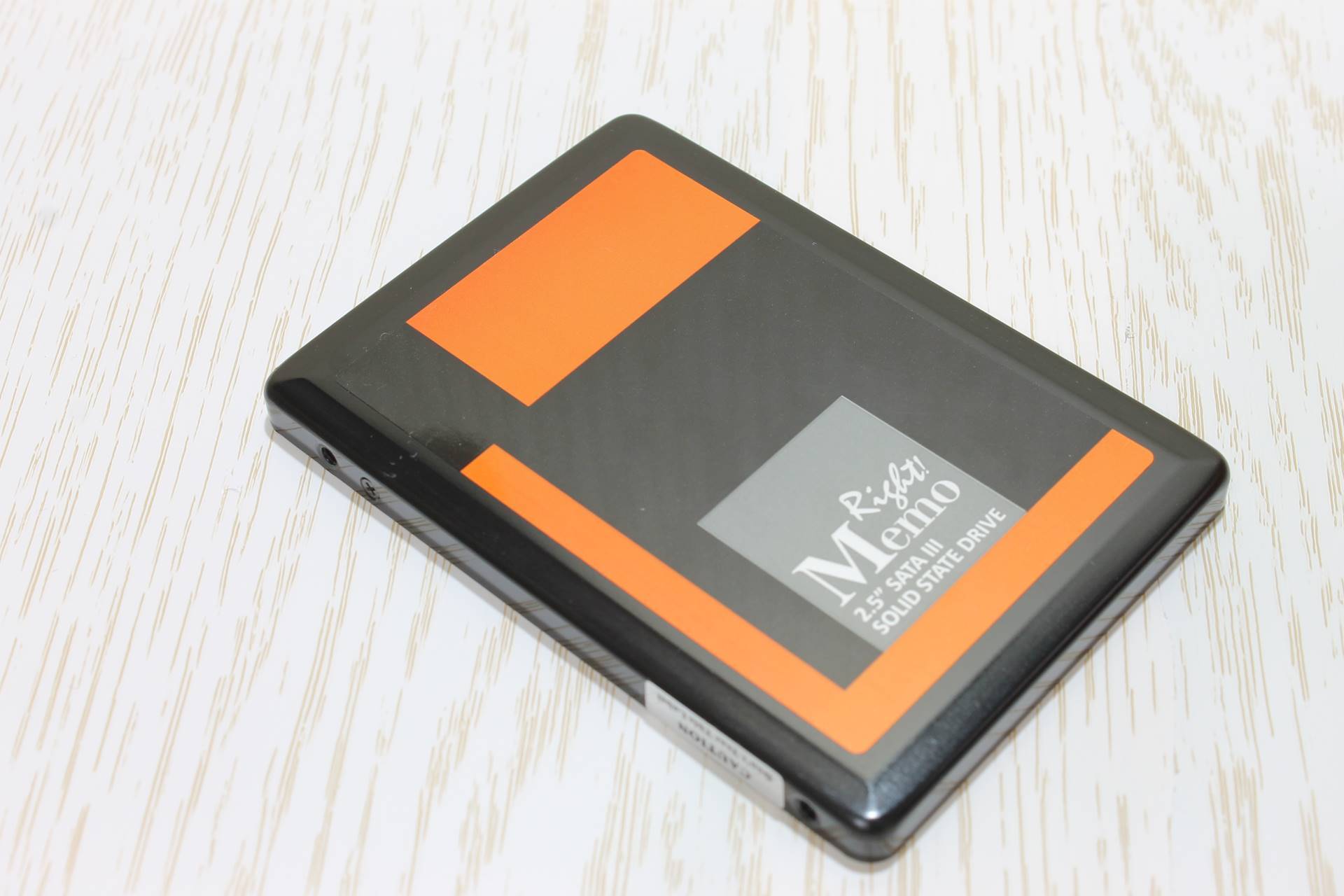

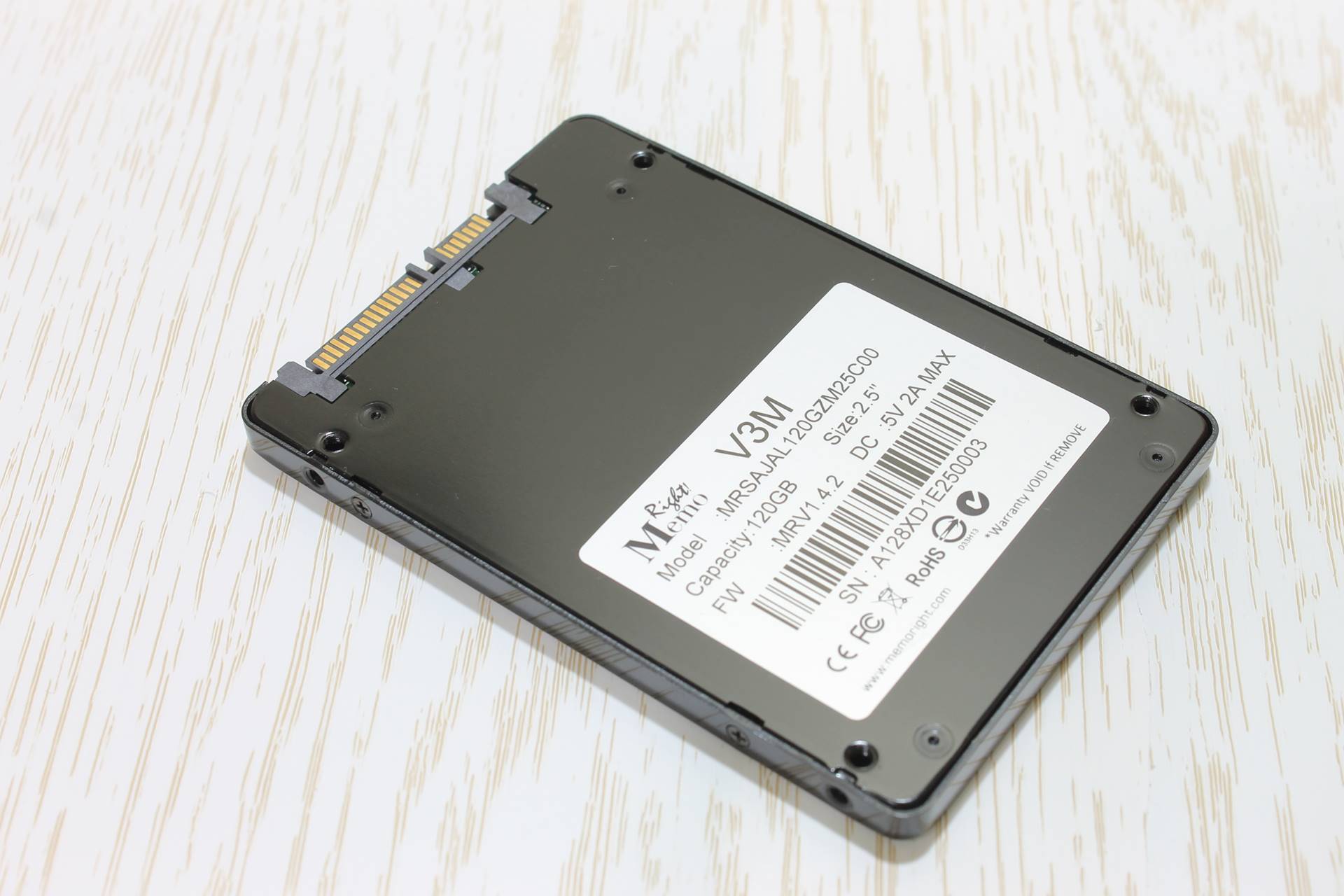

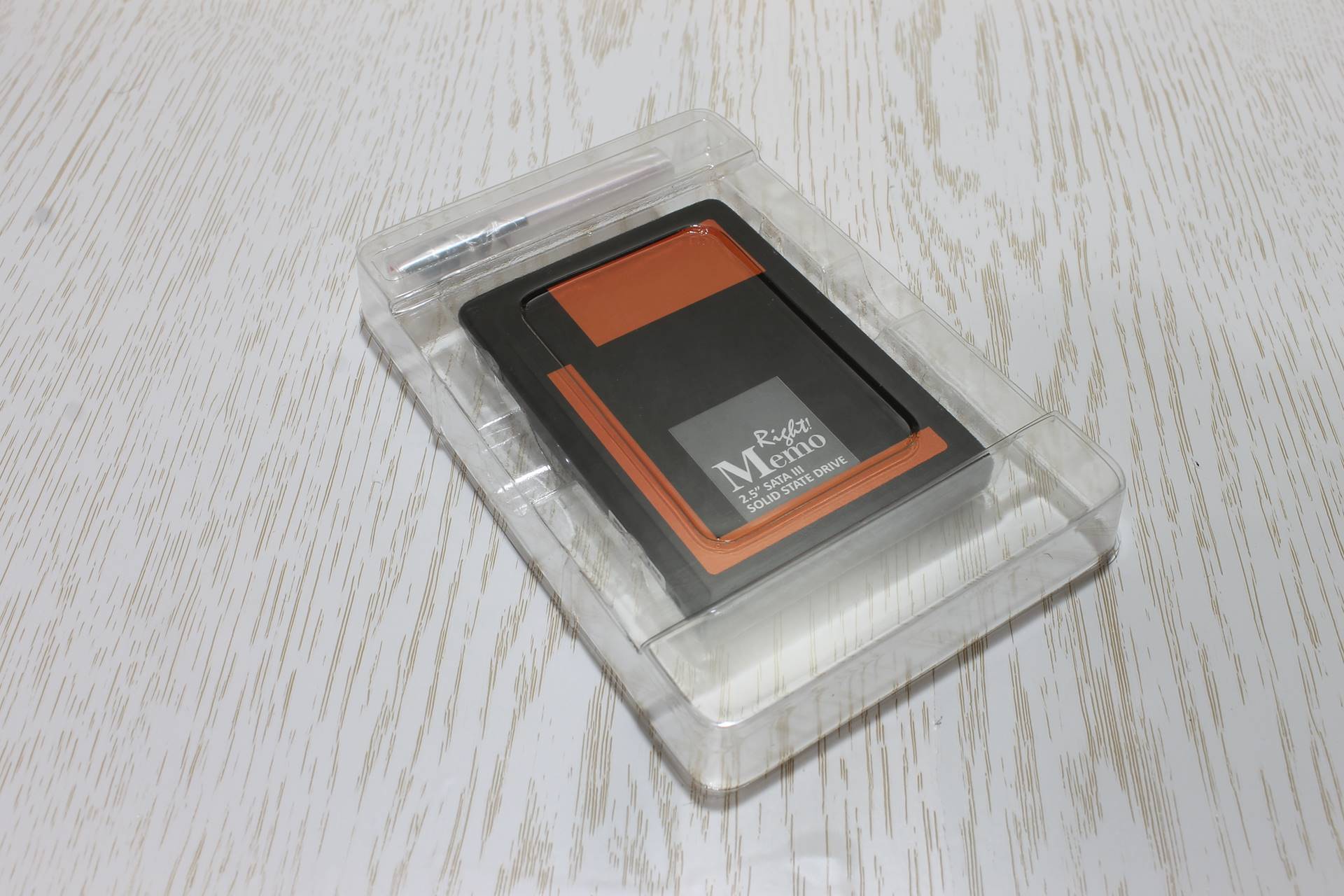

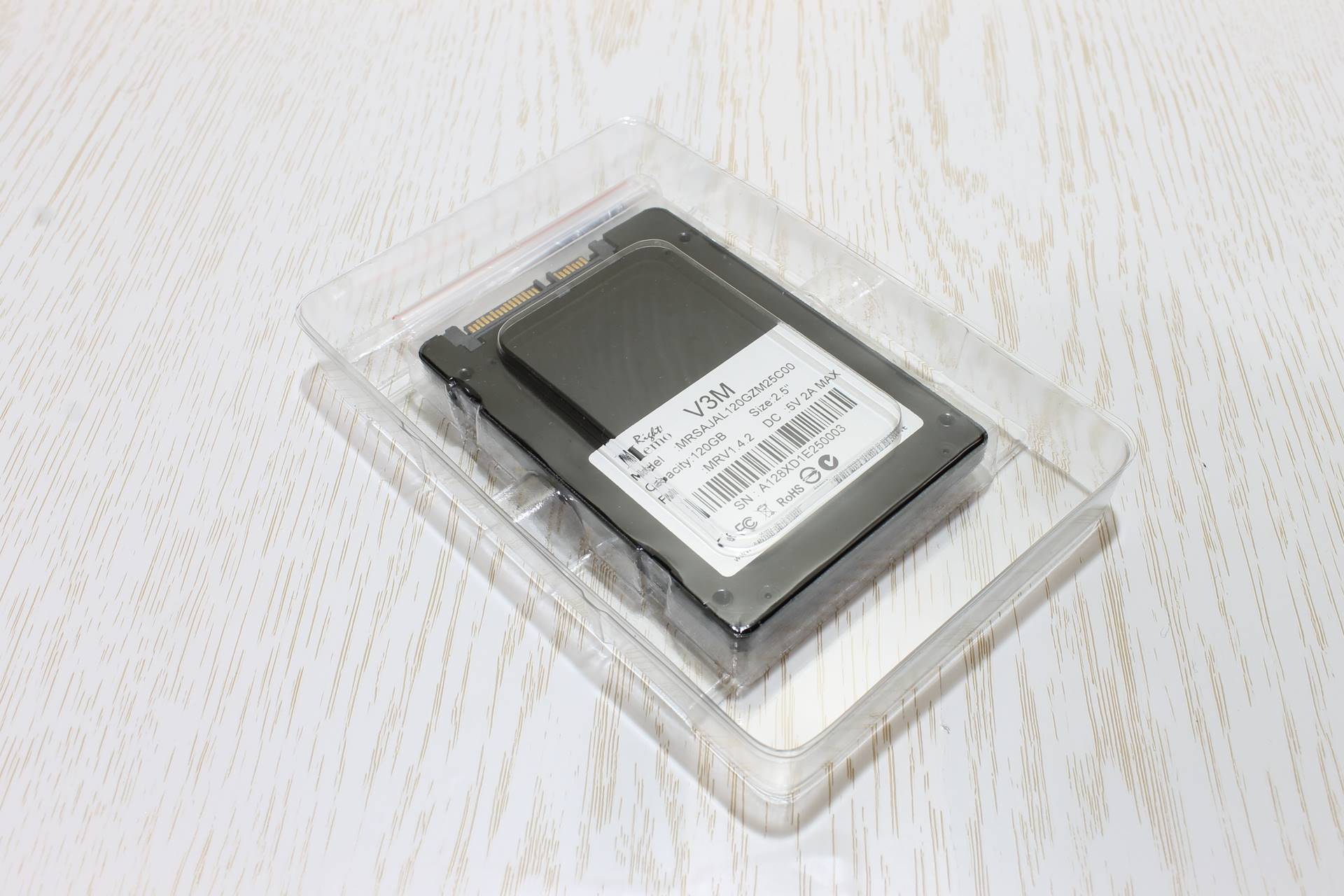

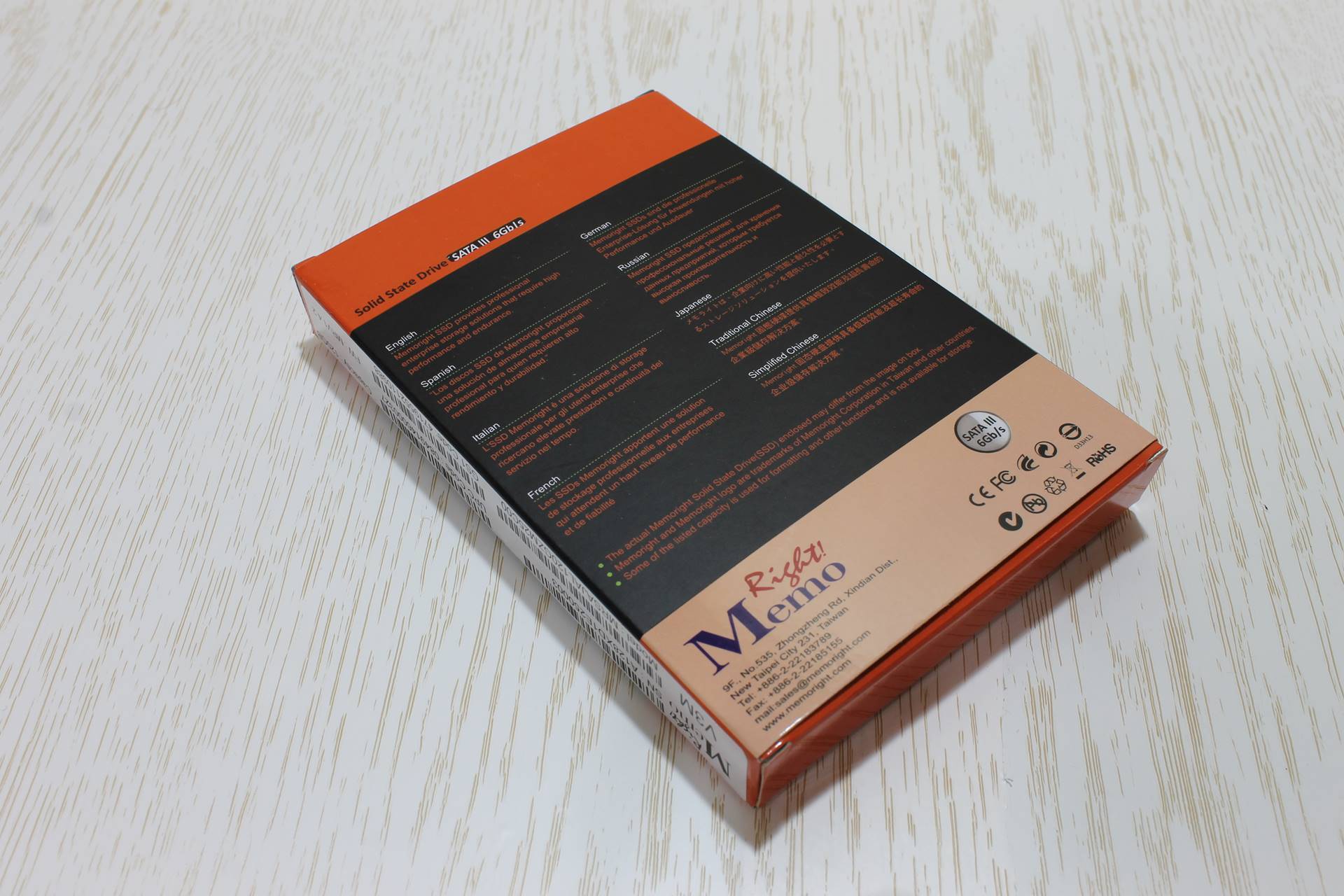

Depolama : Memoright V3M 120GB SSD
-----------------------------------------------------

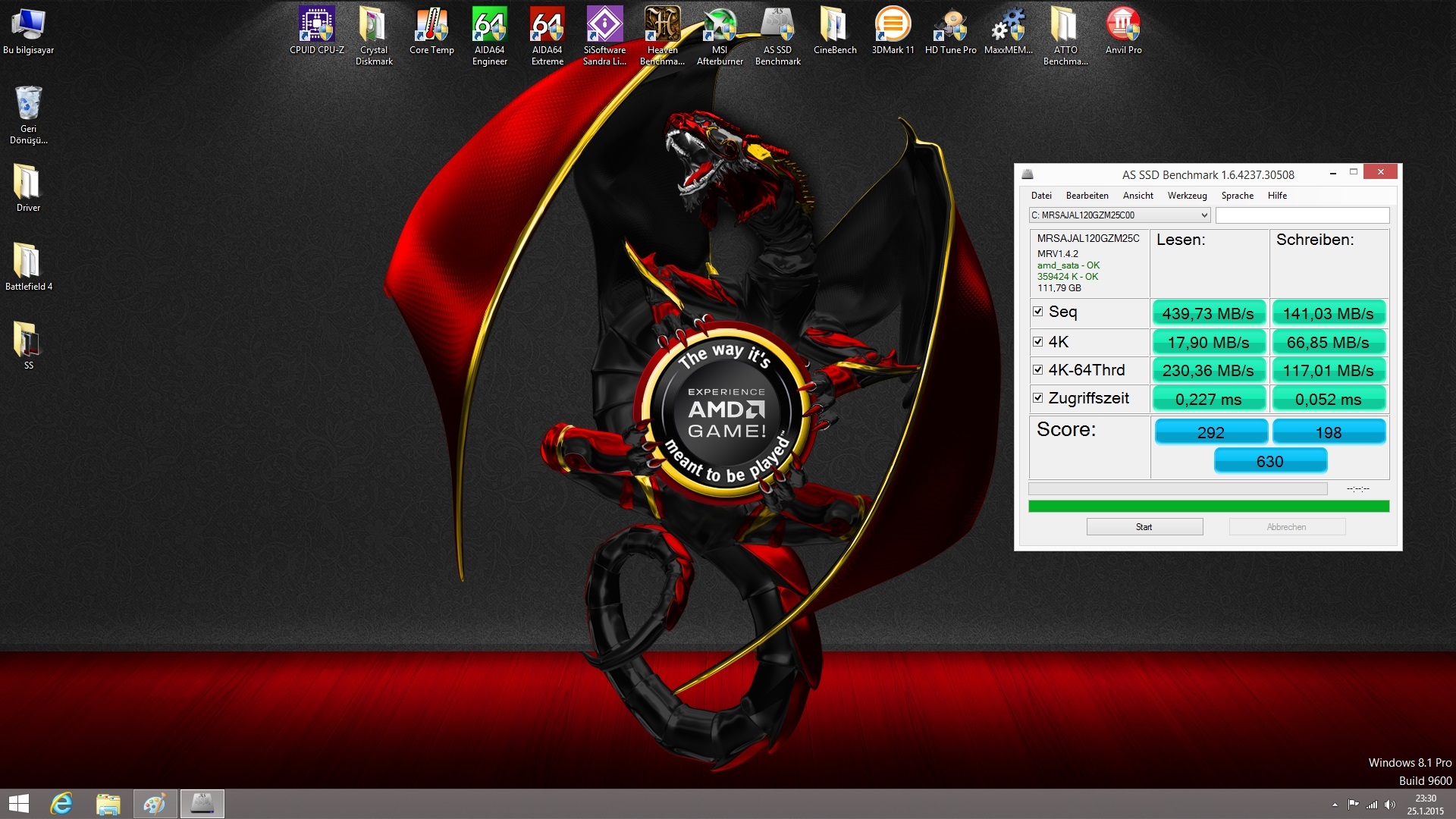

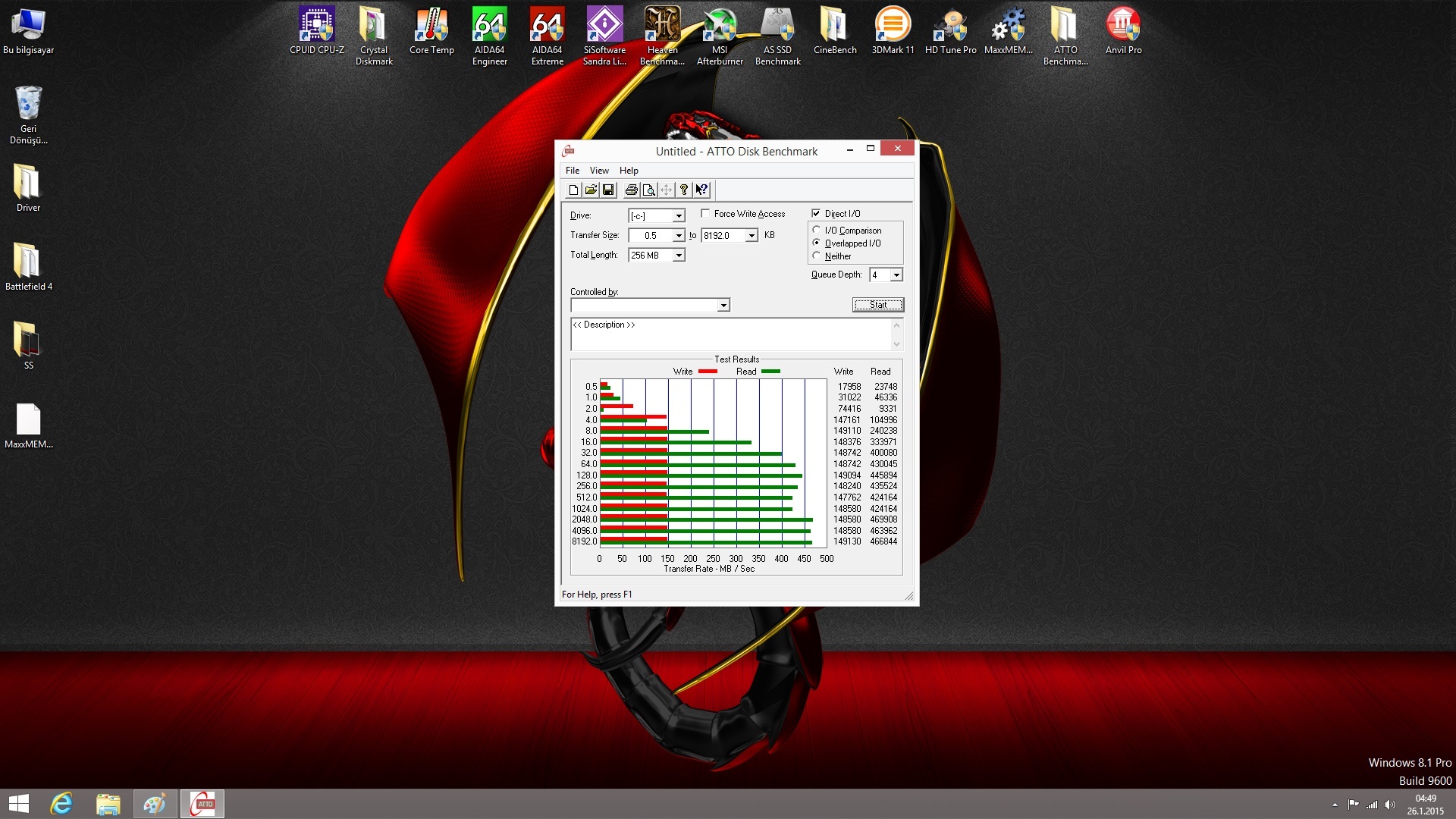

Sistemin hızlı çalışması için sistemi piyasadaki en hesaplı ürünlerden birisine kuruyoruz.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

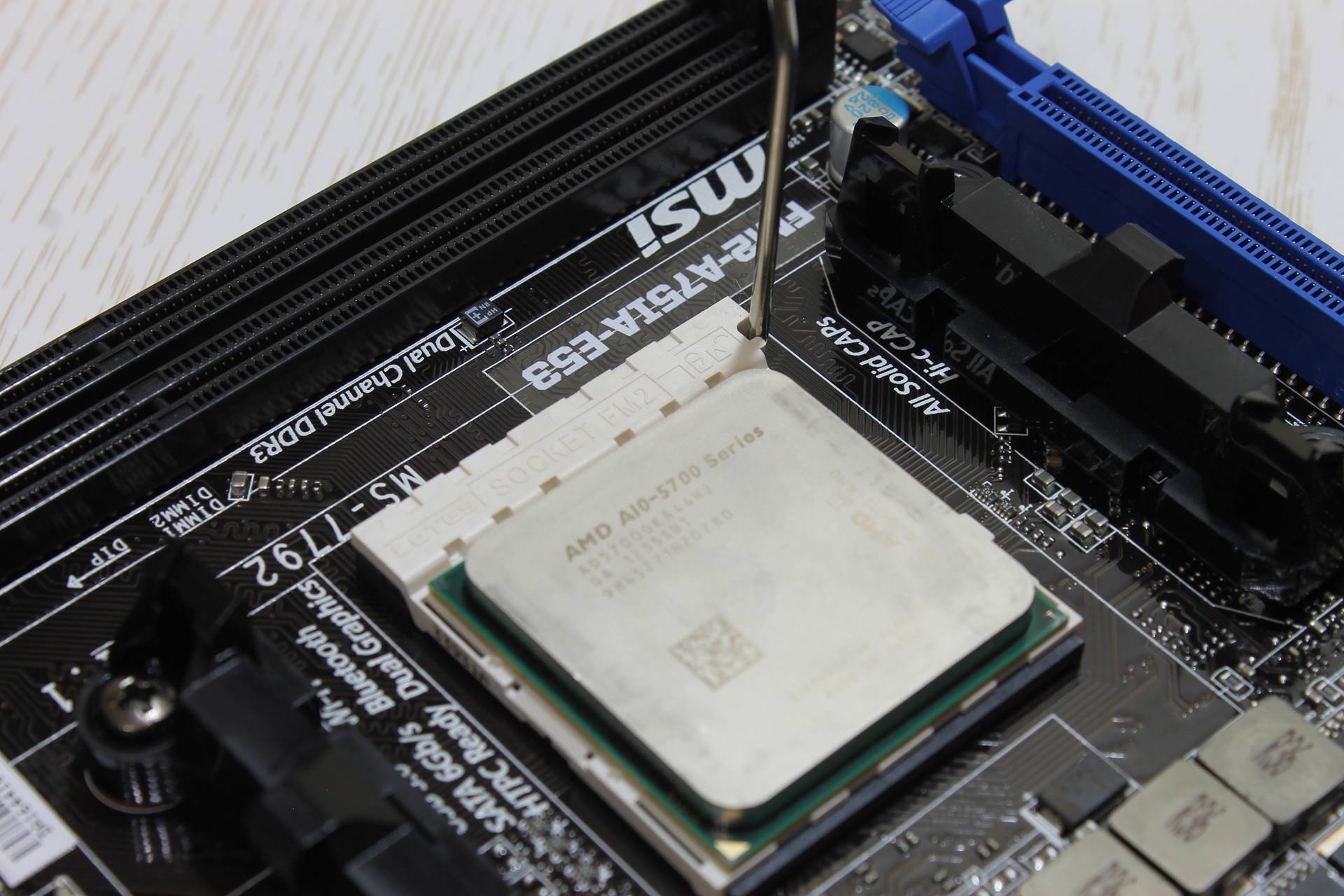

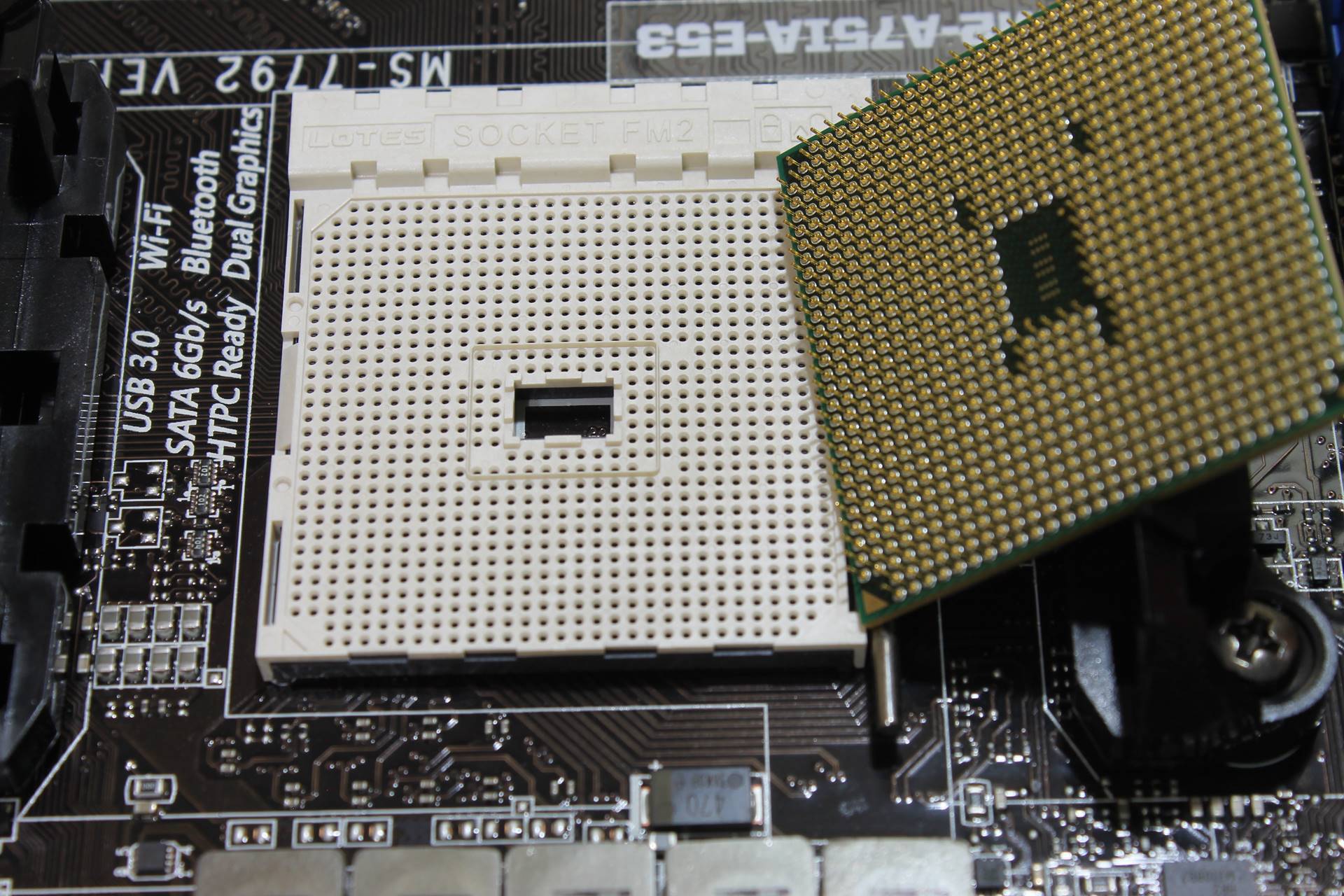

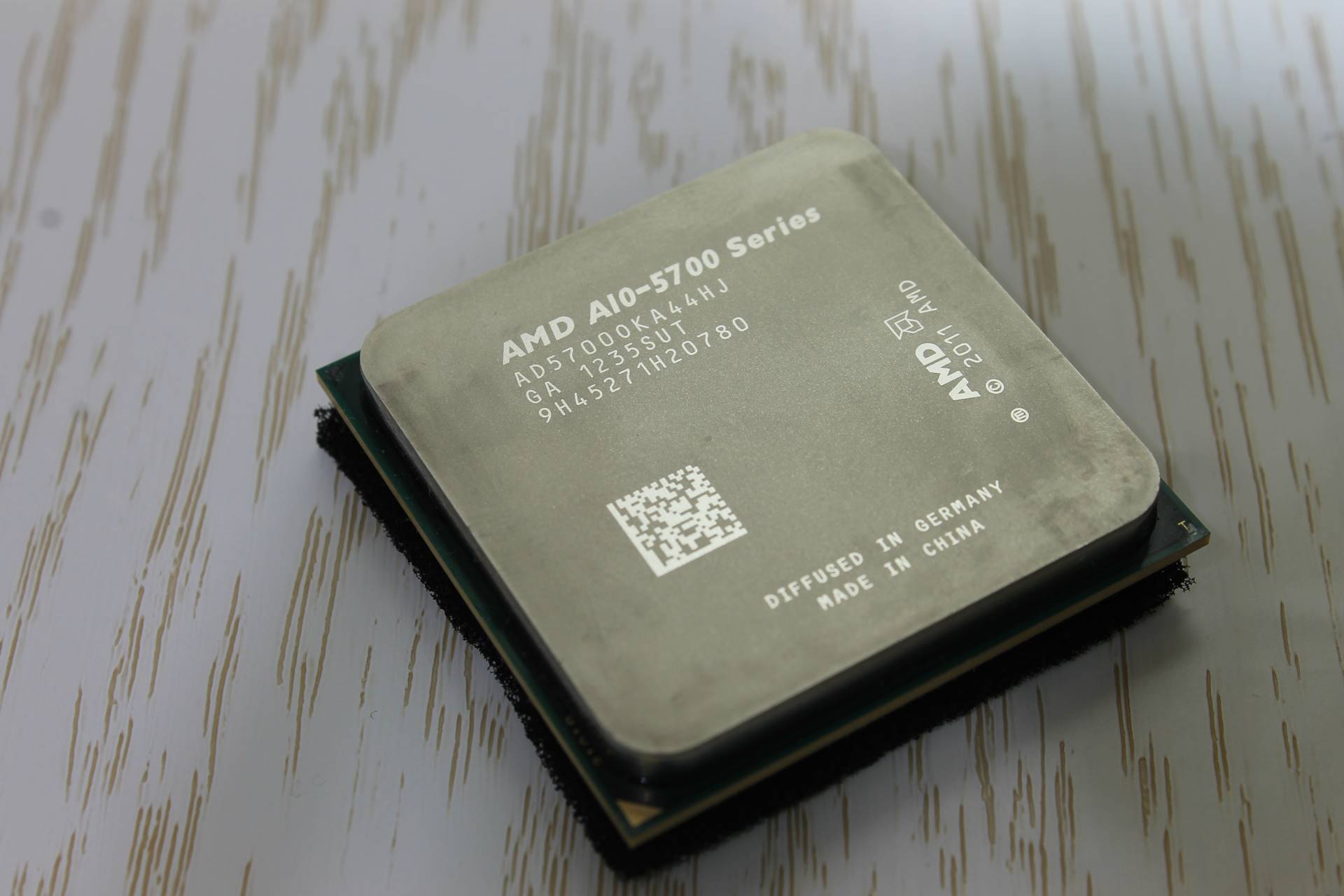

İşlemci : A10 5700 : İşlemci Nasıl Takılır ?
----------------------------------------------------------------
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

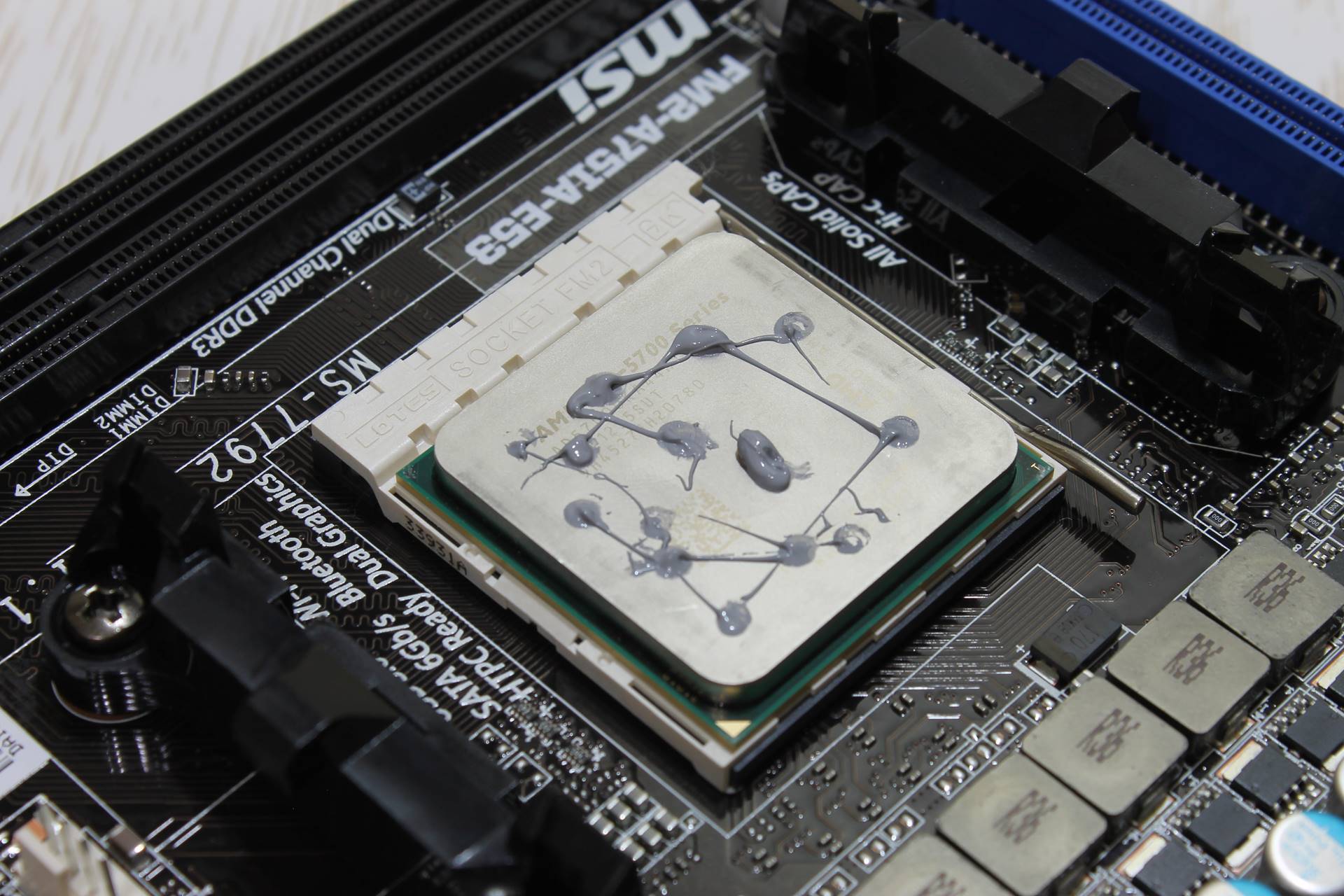

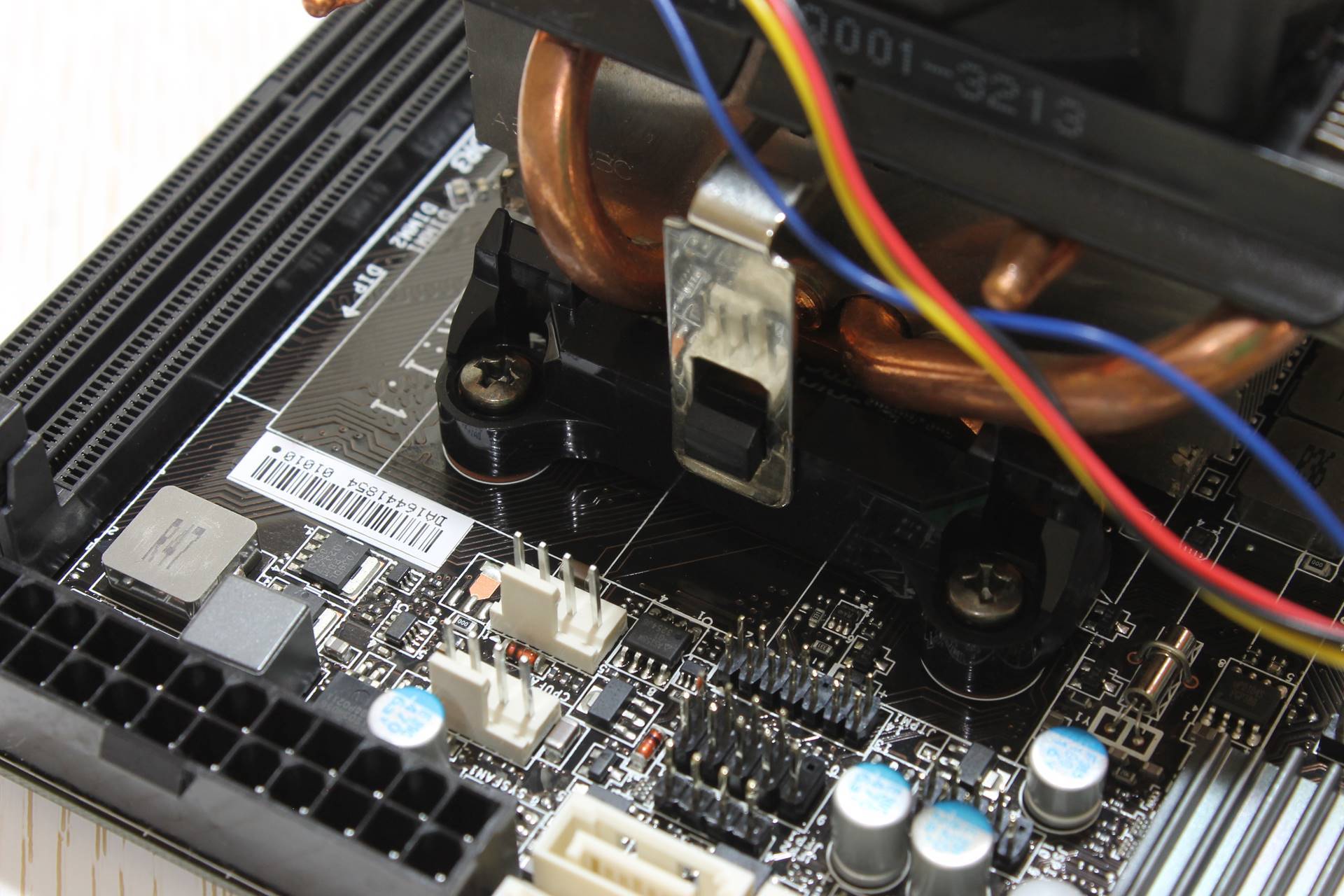

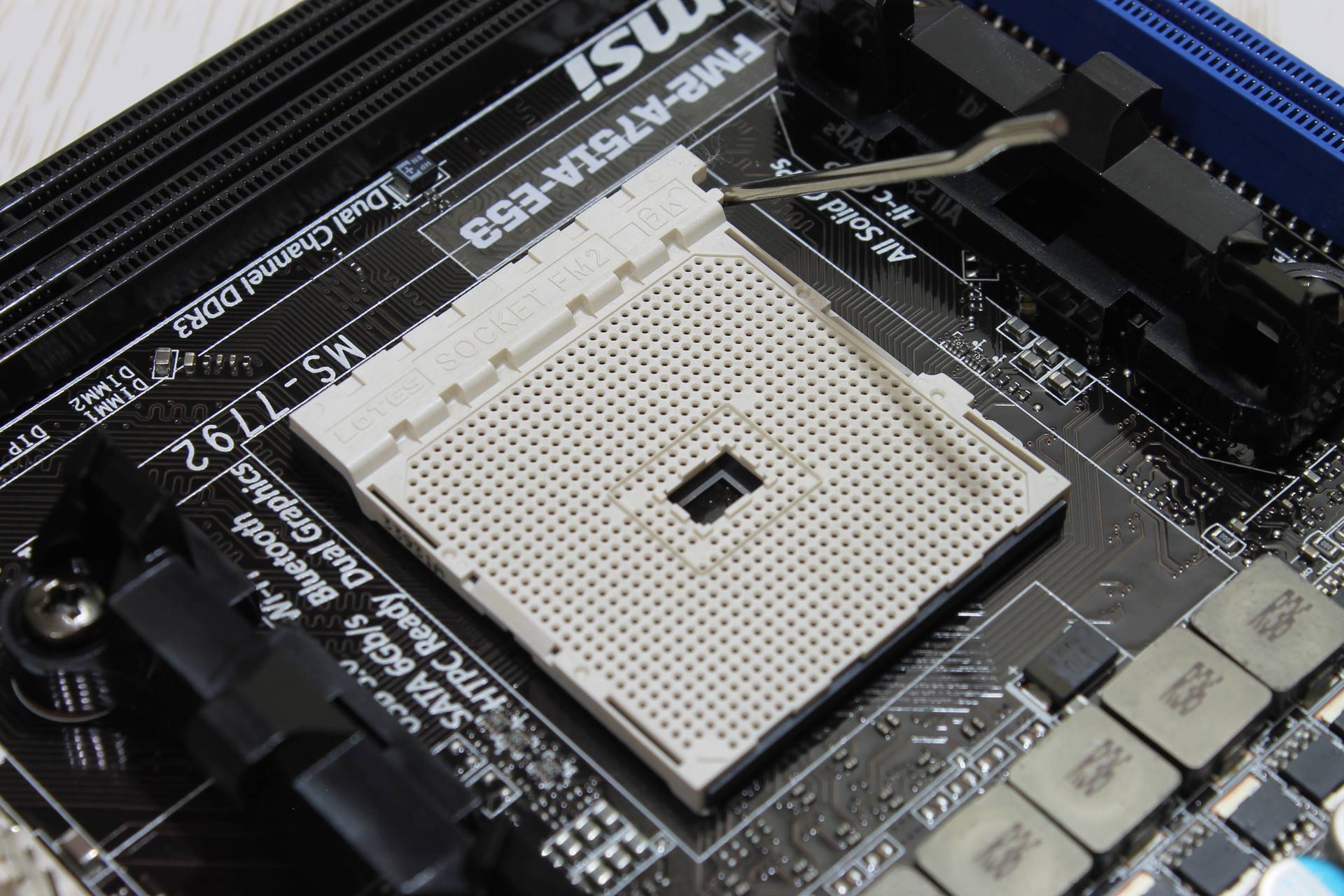

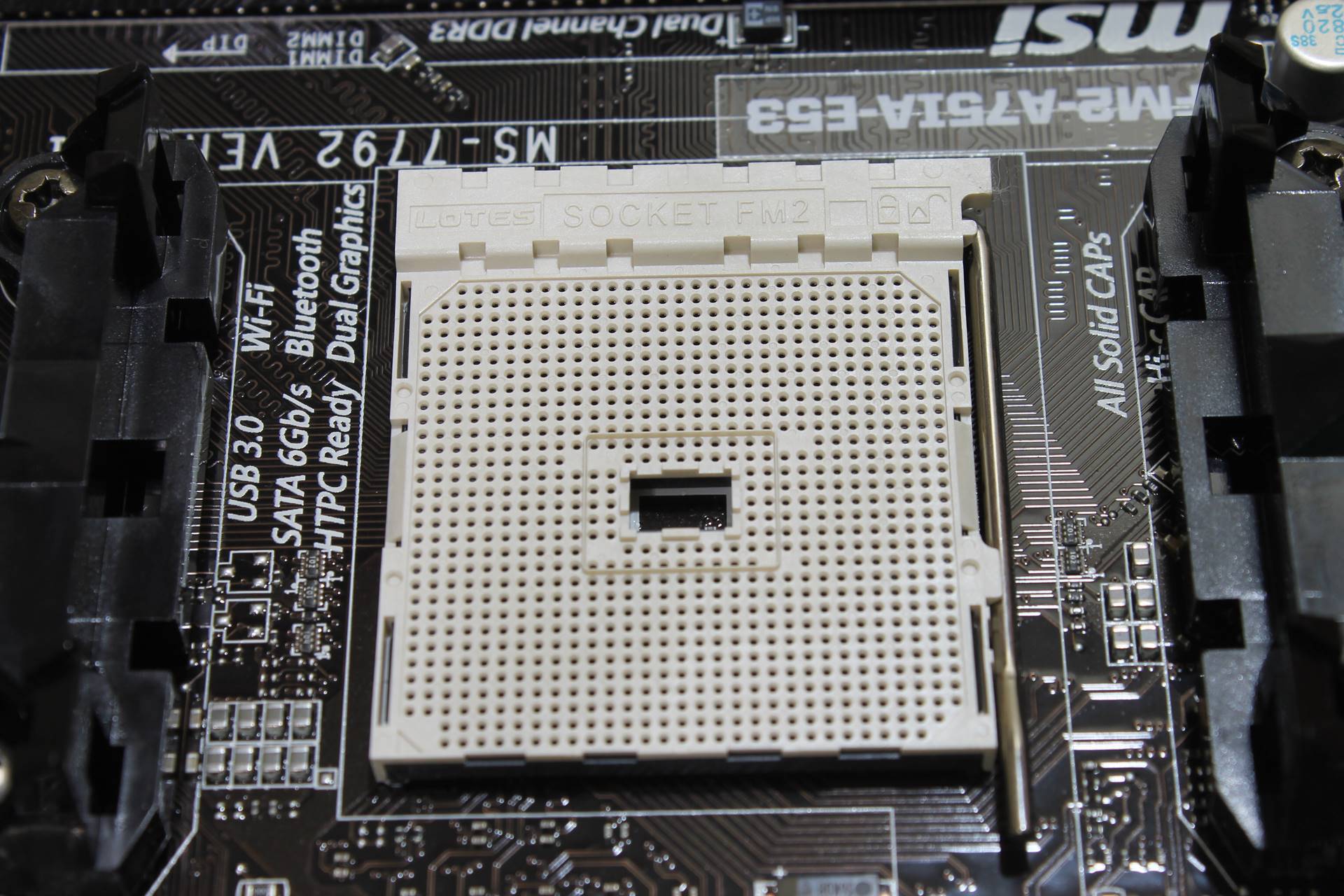

İlk yapmamız gereken, anakartta işlemci soketinin bulunduğu noktadaki metal bir kürdan gibi görünen klipsi kaldırıp soketi Cpu takmaya hazırlamak. Sonrasında Cpu'nun yönüne bakıyoruz. Cpu ' nun yanlış takılması gibi bir ihtimal yok çünkü sadece tek bir yönde takılabilir. Başka türlü sokete oturmaz zaten. Burada dikkat etmemiz gereken nokta burası, cpu eğer oturmuyorsa zorlamamalıyız eğer pinler yamulursa Cpu kullanılmaz hale gelir.
Cpu yu yerine koyduğumuzda zaten kendiliğinden yuvasına oturacak. Sonrasında, metal kilidi anakarta doğru çekip bastırıyoruz ve işlemciyi yuvasına kilitlemiş oluyoruz. Sonraki hamle cpu üzerine termal macun sürmek. Termal macunu nasıl sürdüğümüzün çok önemi yok, fazla olmasın yeterli. Anakarta taşan macunu temizlemek işkence olur çünkü. Sonrasındaysa işlemci soğutucusunu çok basit bir şekilde yerleştiriyoruz. Bütün bu montaj safhası anakart kitapçığında anlatılıyor. Eğer farklı bir işlemci soğutucusu kullanılacaksa, kutunun işinden çıkan kullanma kılavuzuna bakılmalı.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

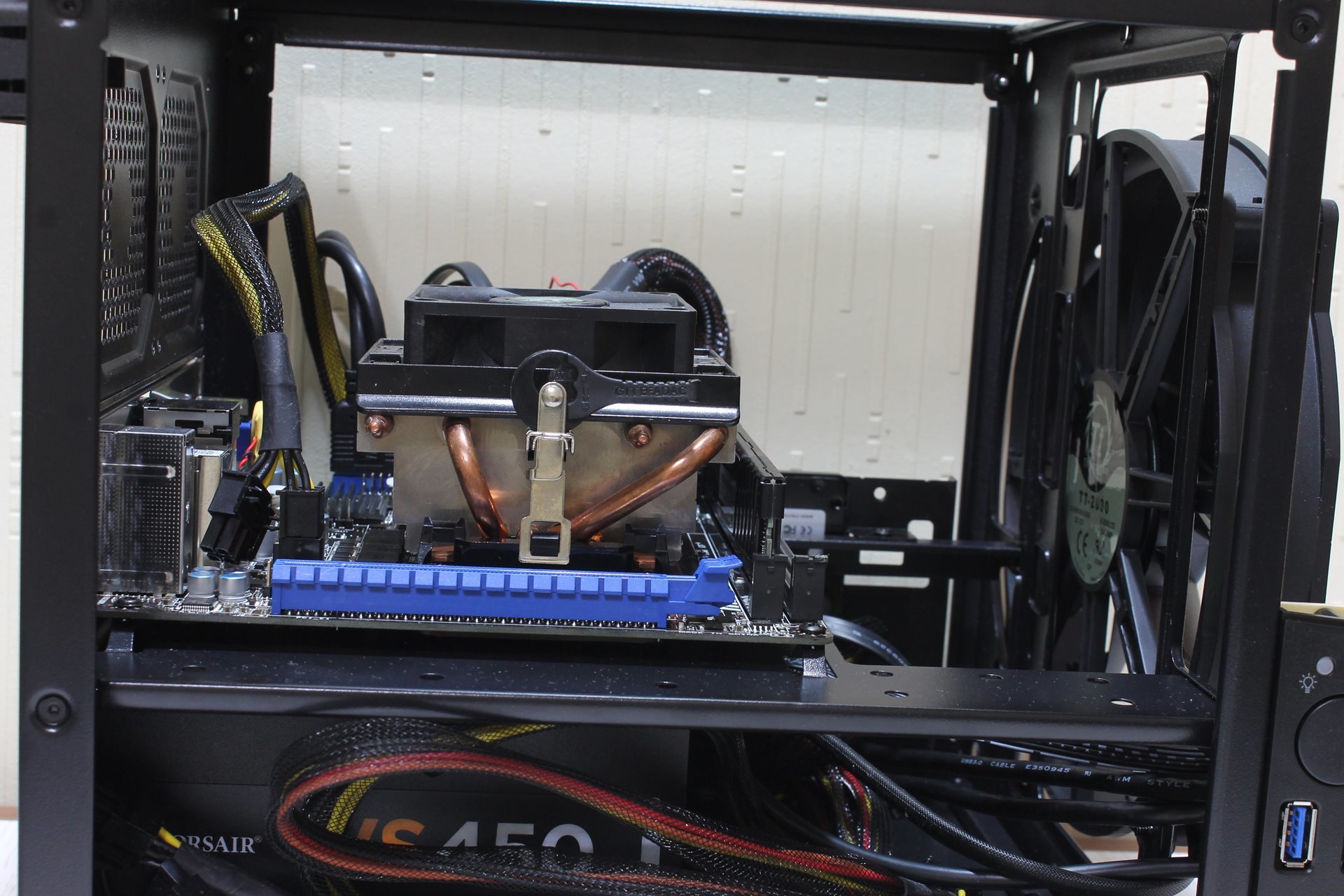

Montaj Kılavuzu
--------------------------------------------
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

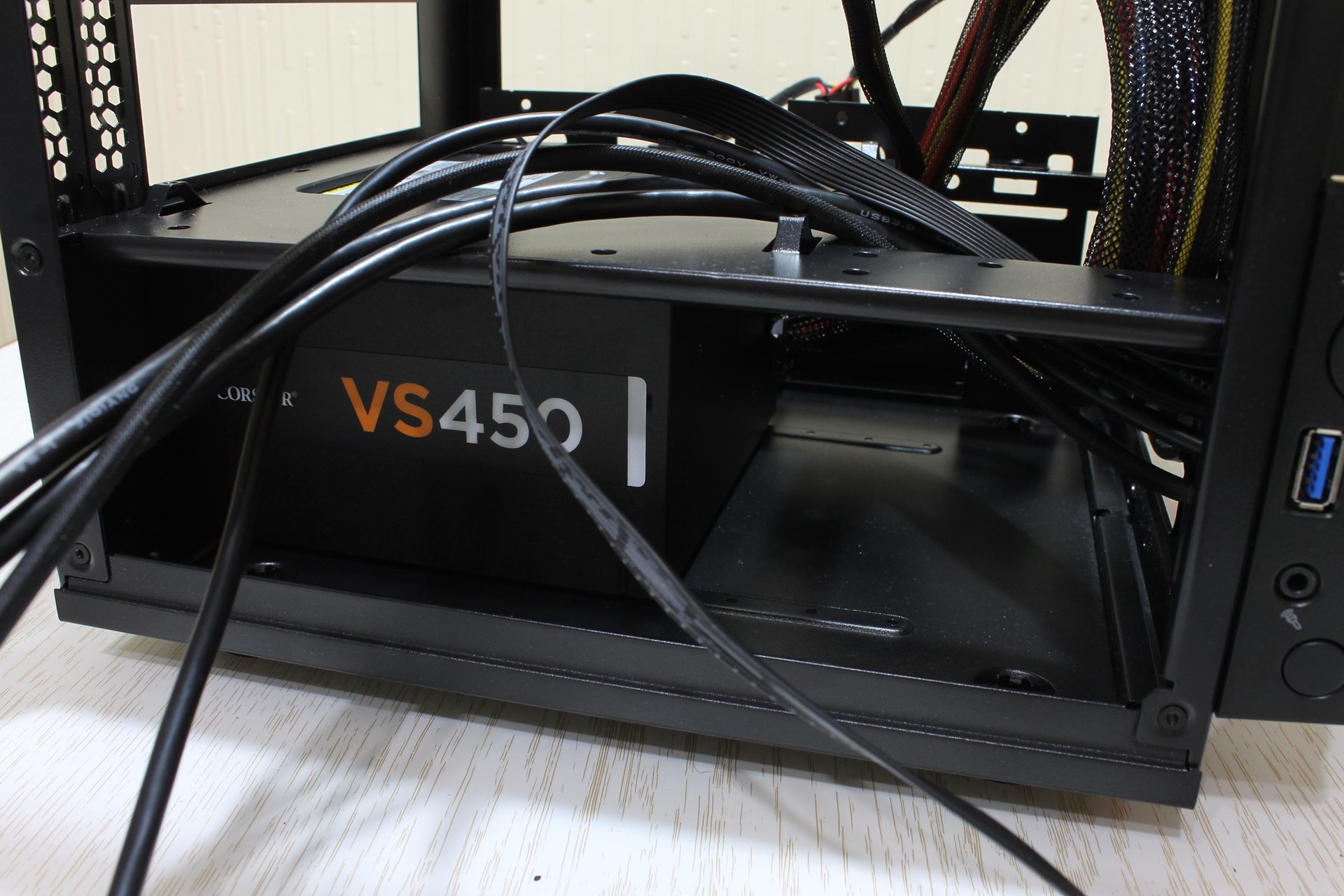

İlk bakışta, ben bu psu yu bu kasaya nasıl sokarım diye düşünebilirsiniz ama çok geçmeden 2 tane parmak vidayı sökmediğinizi anlayacaksınız. O vidaları çözünde, alt kapakta çıkmış oluyor ve kasamız bütün açık seçikliğiyle önümüzde kalıyor. Psu yu montajlamak çok zor değil ama aşt kapakta psu için küçük kızaklar olsaydı çok daha kolay olabilirdi çünkü psu yu kapağa koyup kasaya takında, psu yu kasaya vidalamak için elimizi içine sokup geriye doğru iteklememiz gerekiyor. Sonrasında anakart arka plakasını ta kasaya takıyoruz.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

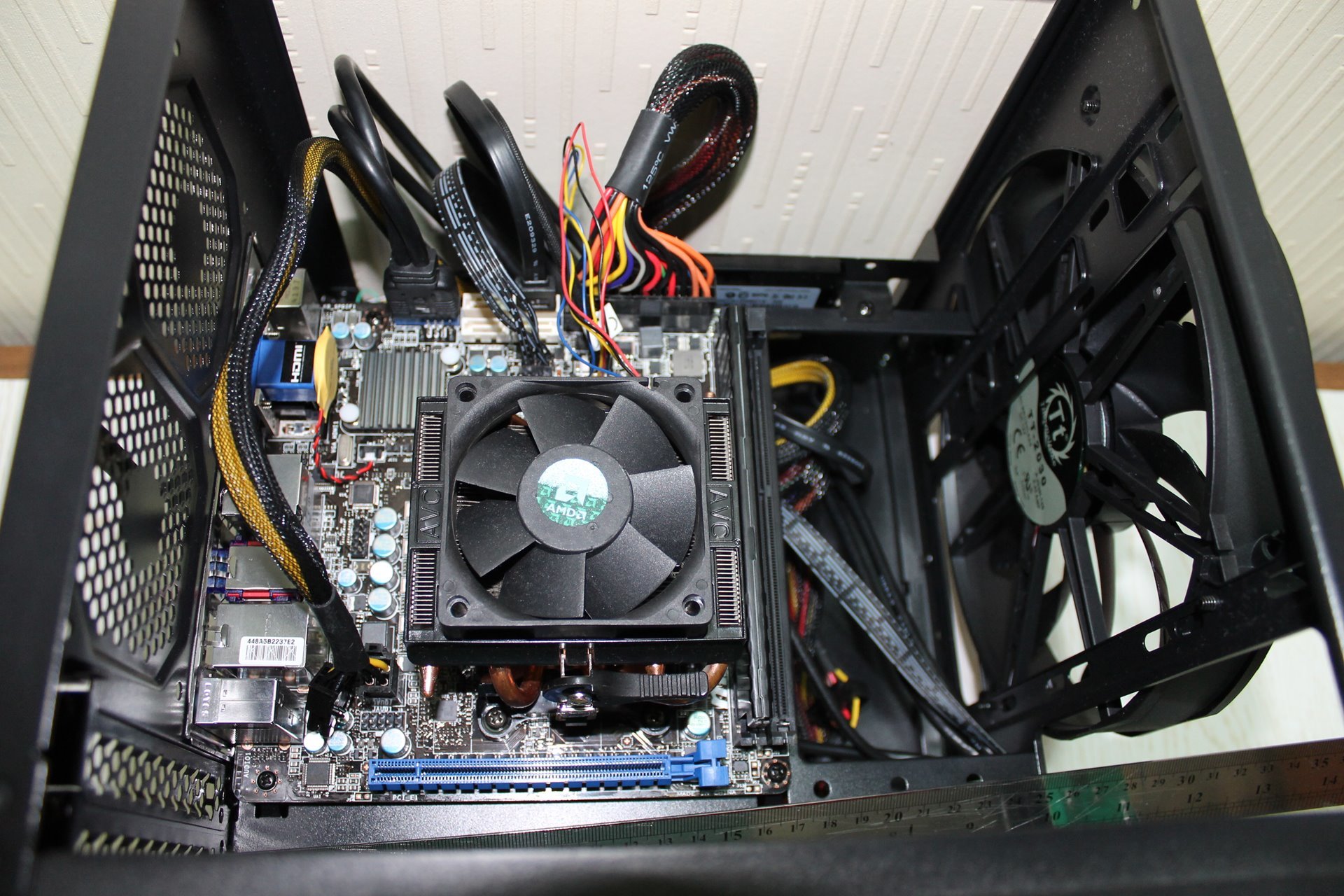

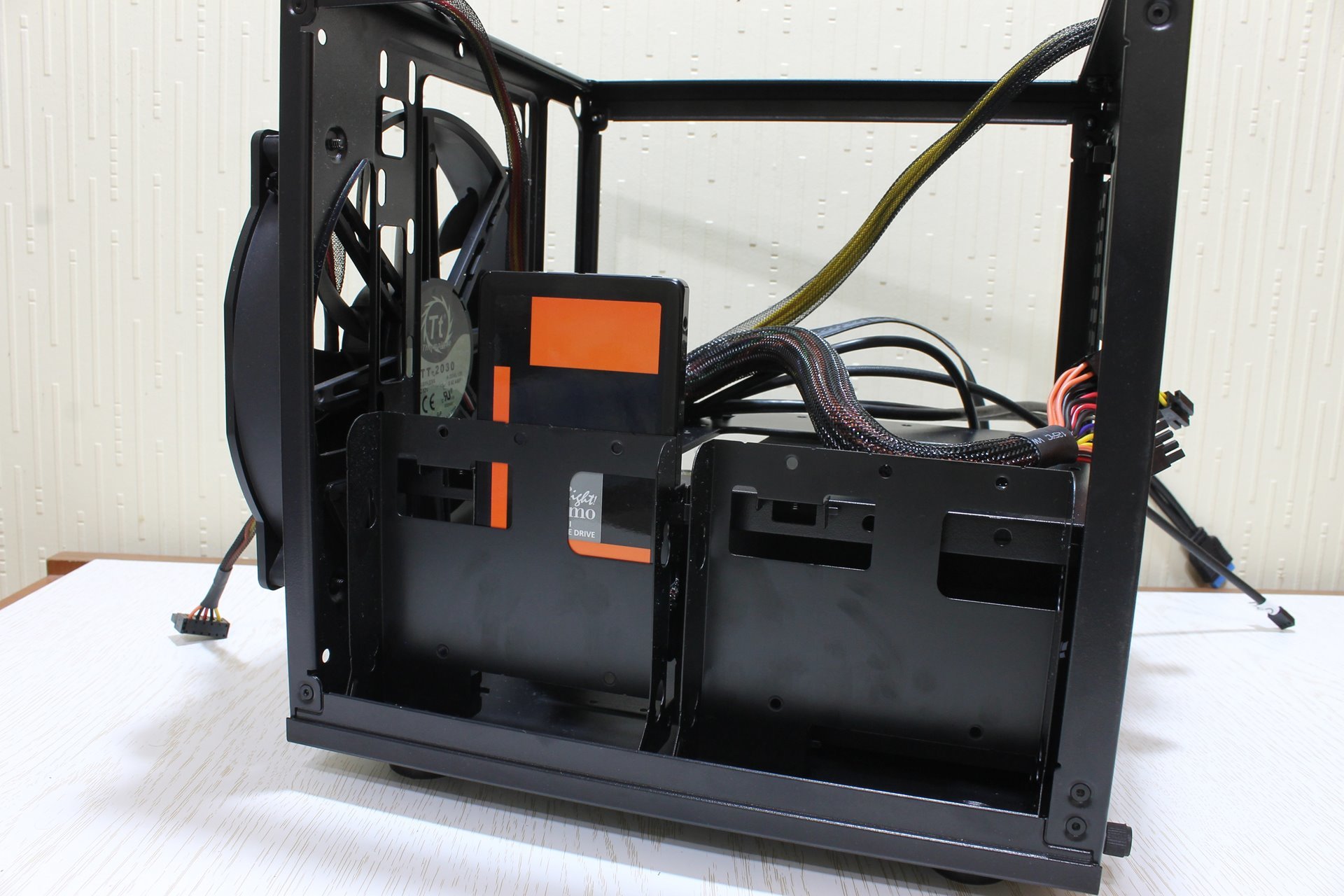

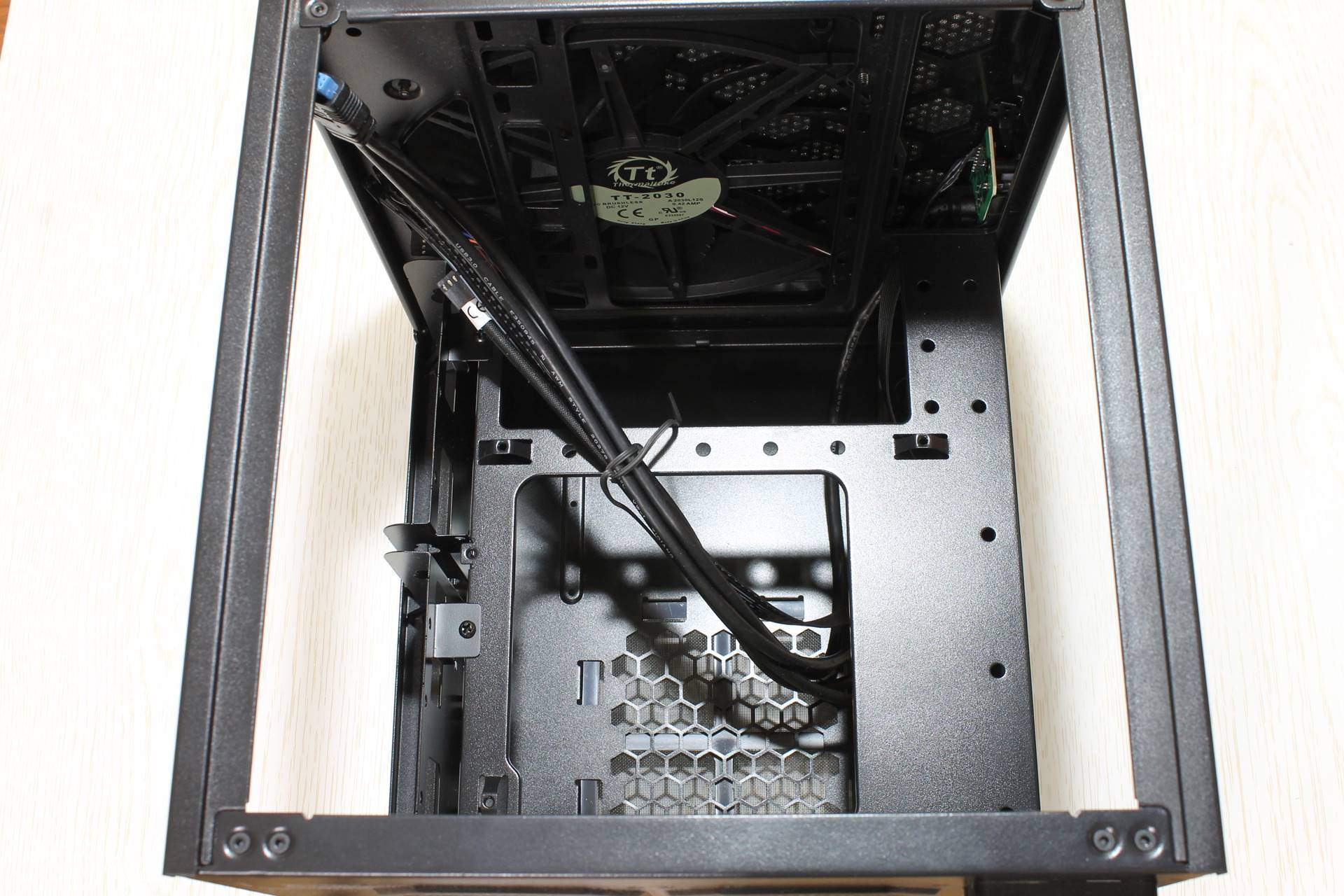

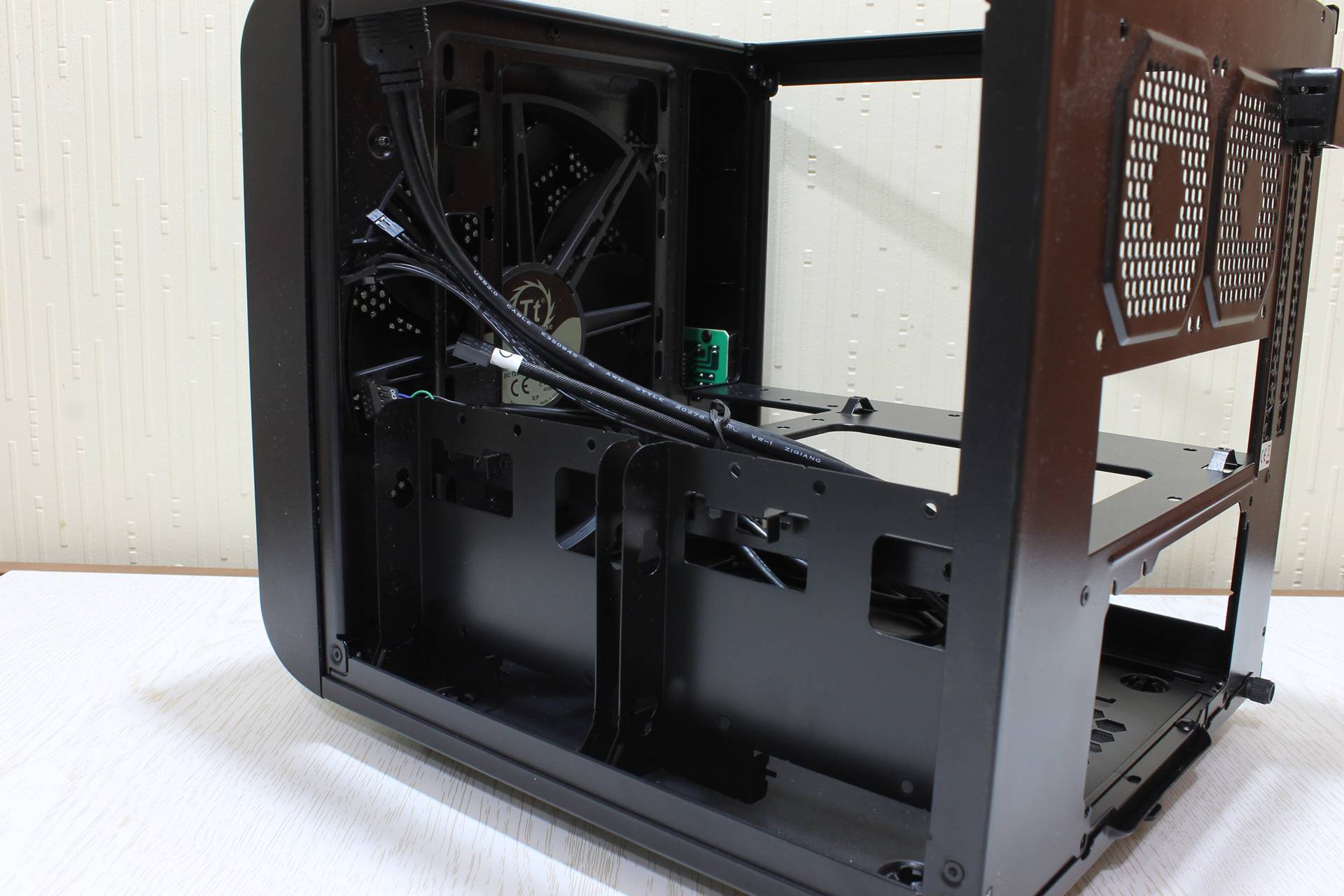

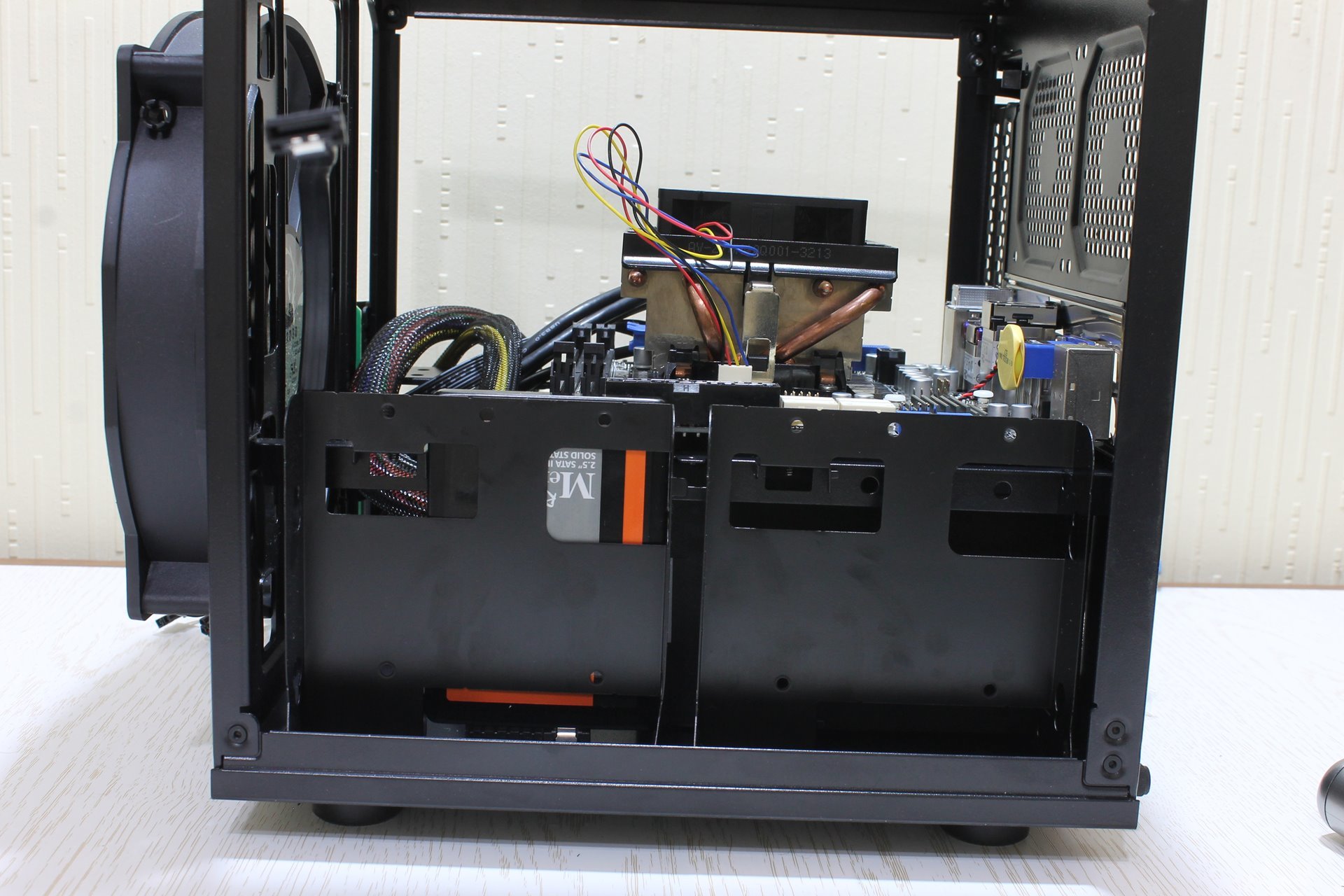

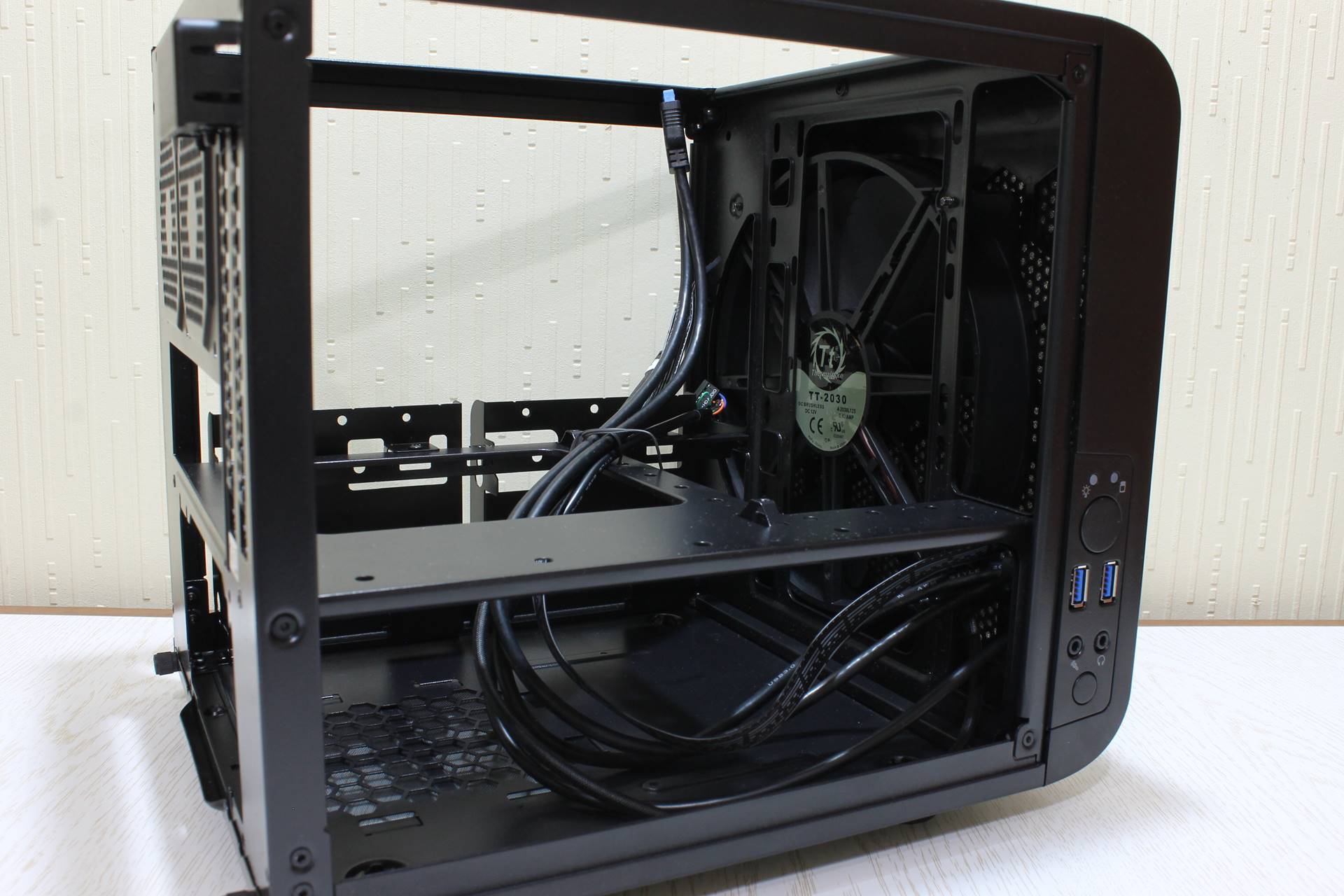

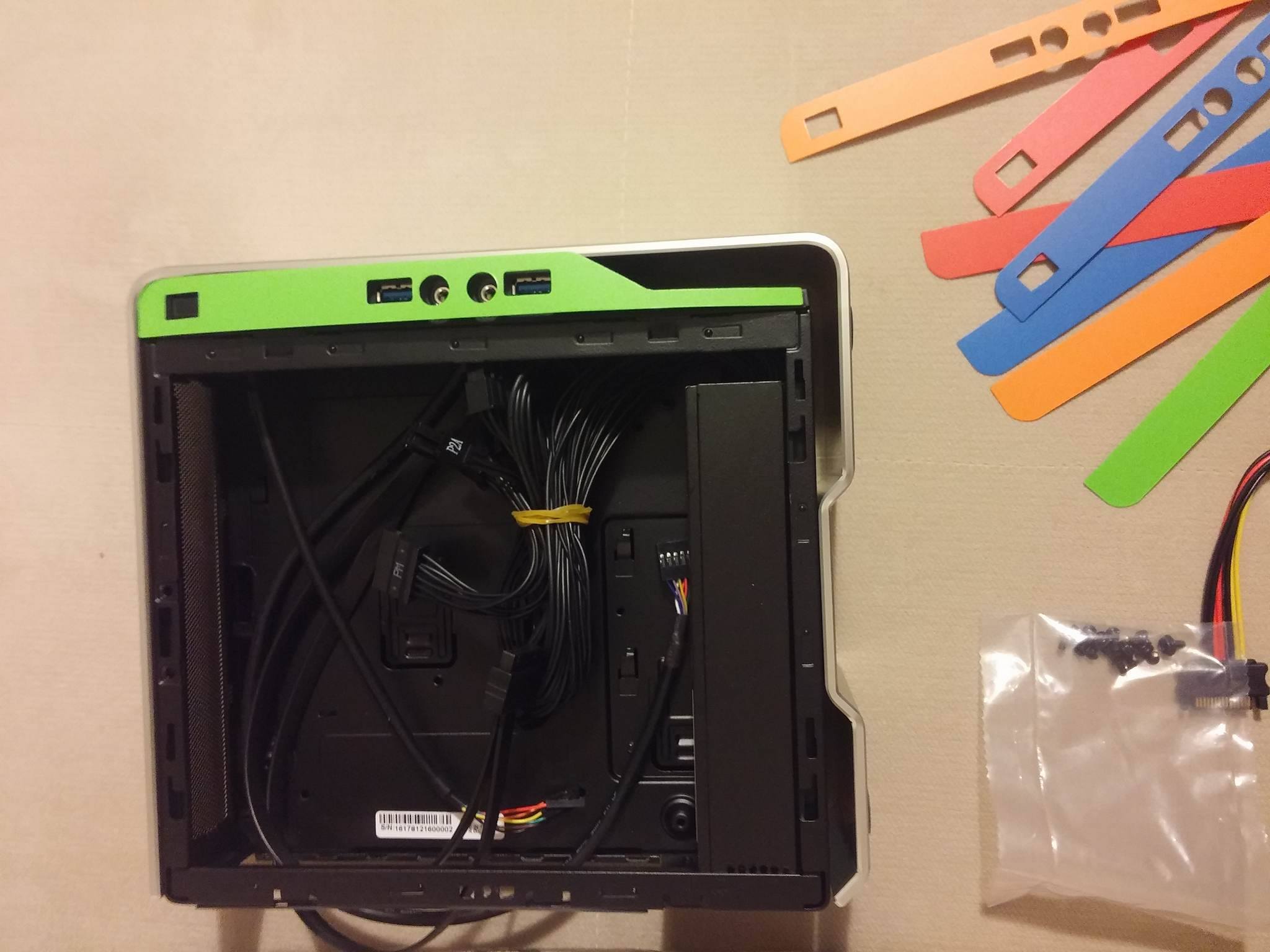

Anakartı montajlamadan önce biraz kasa içi keşif yapıyoruz. Depolama birimini anakarttan önce montajlamak çok daha pratik. Metal aparata vidalamaya da gerek kalmadan SSD yi kolayca takıyoruz. Alttan güç ve sata bağlantısını yapıp sata kablosunun ucunu anakarta takılmak üzere müsait yerden geçirip bırakıyoruz. Sonrasında Cpu ve Soğutucusunu taktığımız anakartı , arka plakaya tam oturup kasadaki vida deliklerine tam denk gelecek şekilde ayarlıyoruz ve sonrasında 4 köşesinden kasaya , anakart vidaları ile vidalıyoruz. Belleğimizi de slota takmayı unutmuyoruz yoksa sistem görüntüsü ekrana gelmez.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

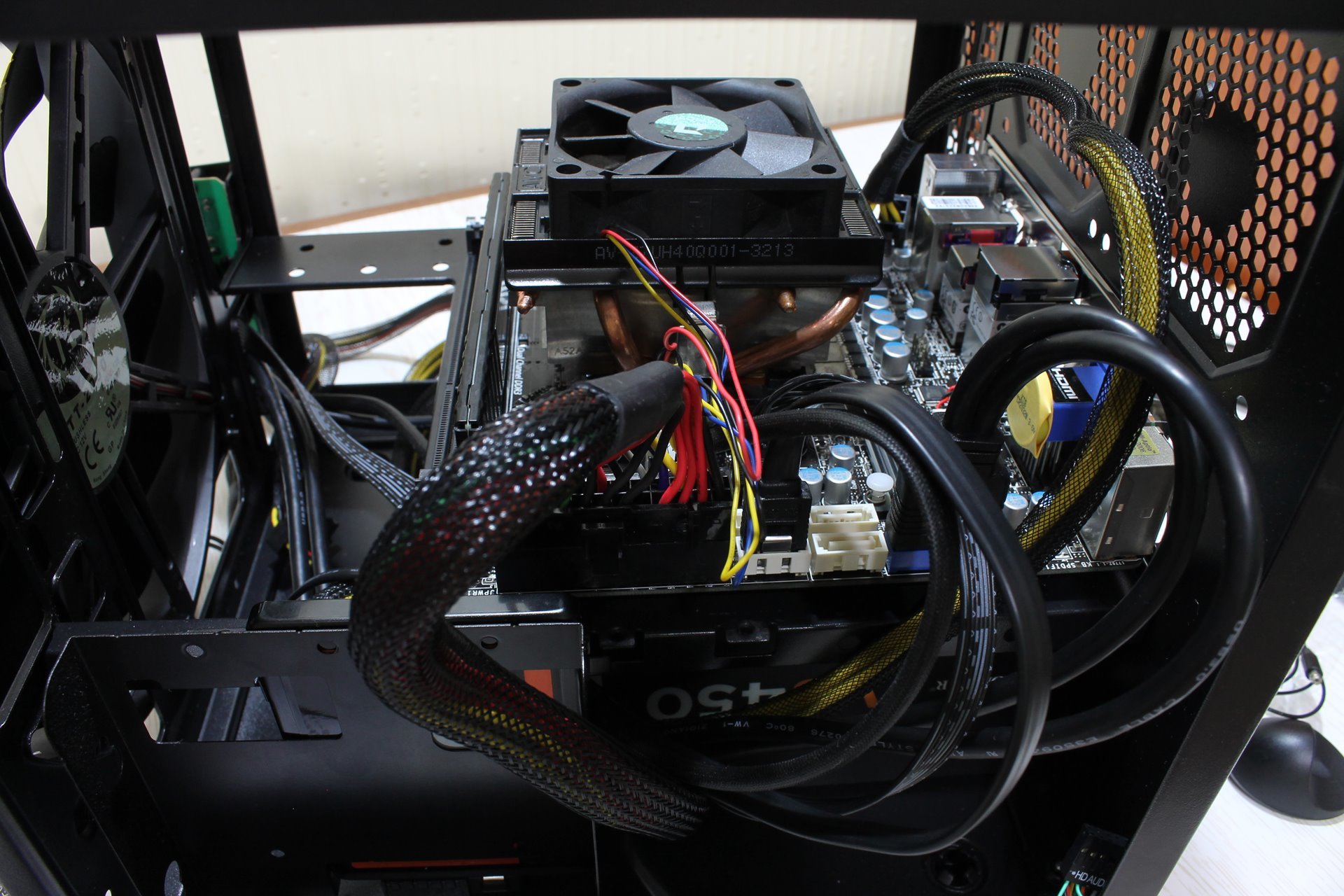

Anakartın 4 pinli Cpu güç girişine, önceden hazırladığımız Psu 4 Pin Cpu bağlantısını ve 24pin anakart güç bağlantısını takıyoruz. Bunun dışında anakarta güç bağlantısı yapmayacağımız için kalan güç kablolarını birbirine bağlayıp kasada müsait yerde saklıyoruz. Core V1 de Psu yanındaki boşluk bunun için fazlasıyla uygun.

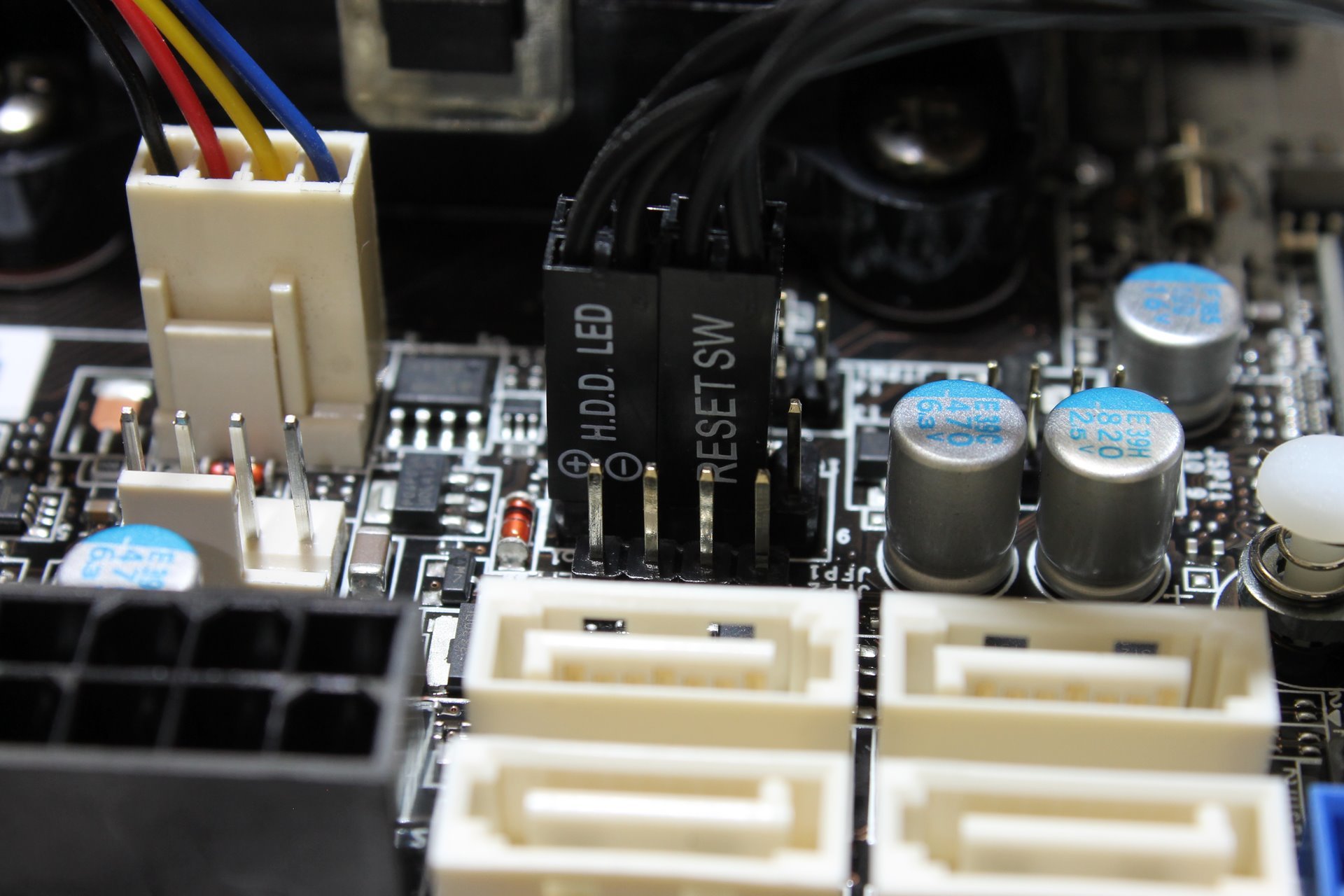

Anakartın kullanma talimatında da belirtilen, kasanın Power- Reset - HDD LED gibi kasa üzerindeki butonları çalıştıran switchleri , anakartta belirtilen yere sırasıyla bağlıyoruz. Yanlış bağlanırsa kasa üzerindeki butonlar çalışmaz, bu yüzden daha önce hiç bağlamadıysanız mutlaka anakart kitapçığından yardım alın.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

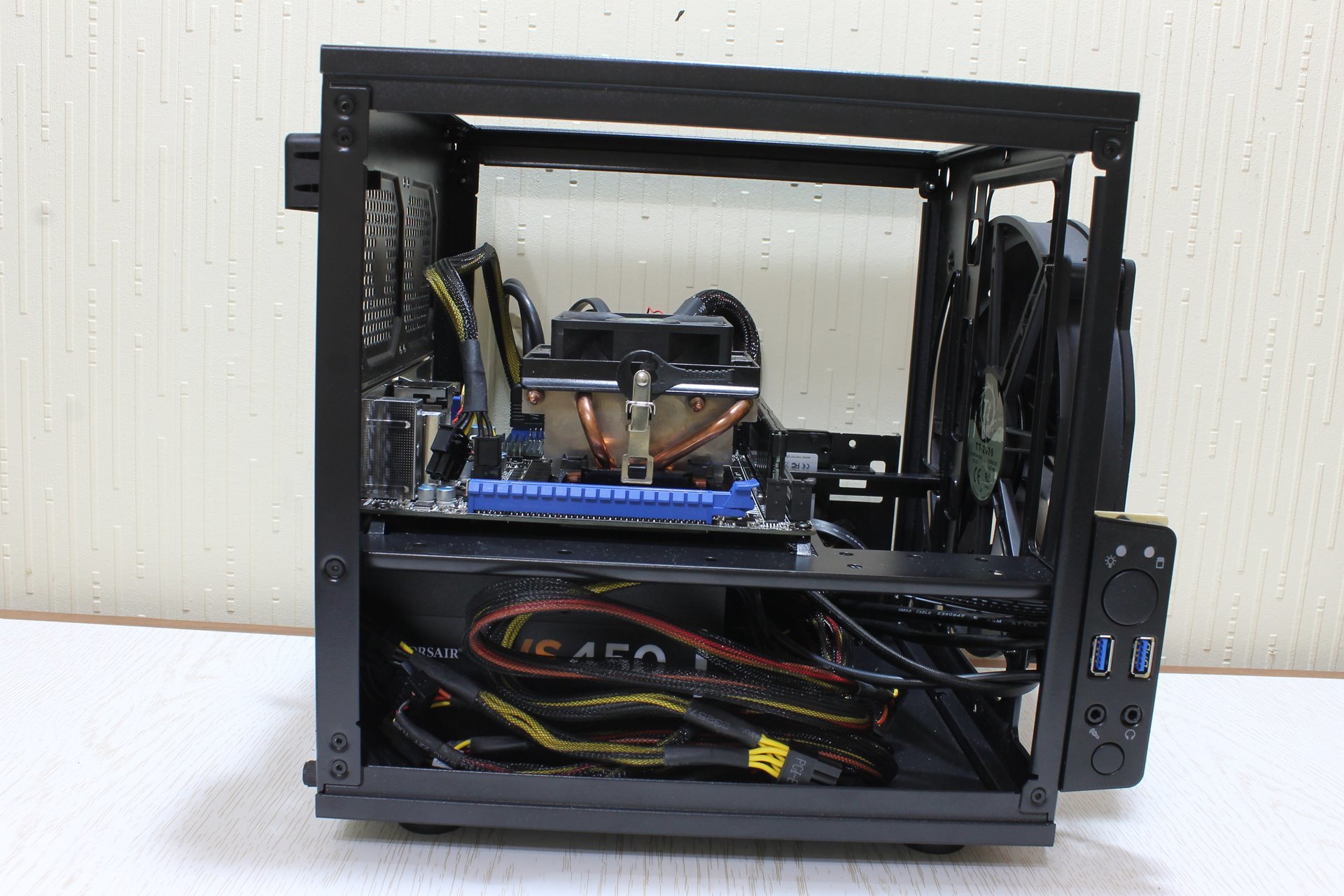

Ekran kartı takmadığımız için montaj işlemi bu kadar kısa sürüyor. Ekran kartı takmış olsaydık, mavi slota takıp güç kaynağından güç girişlerini bağlamamız gerekirdi. Core V1 ' in ekran kartı boşluğu , 28.5cm uzunluğu geçmeyen ve 2 slottan fazla yer kaplamayan ekran kartlarını destekleyecek seviyede. Unutmadan söyleyelim , kasaya ekstra bir lan kablosu bağlamamak ve sistemi daha taşınabilir hale getirmek için Wifi antenini de bağlamayı unutmuyoruz.
Montaj bittikten sonra, Usb Belleğe yüklediğimiz Wİndows'u , kolayca sistemdeki SSD'ye kuruyoruz ve sonrasında gerekli sürücüleri yüklüyoruz. Sistem kullanılmaya hazır.

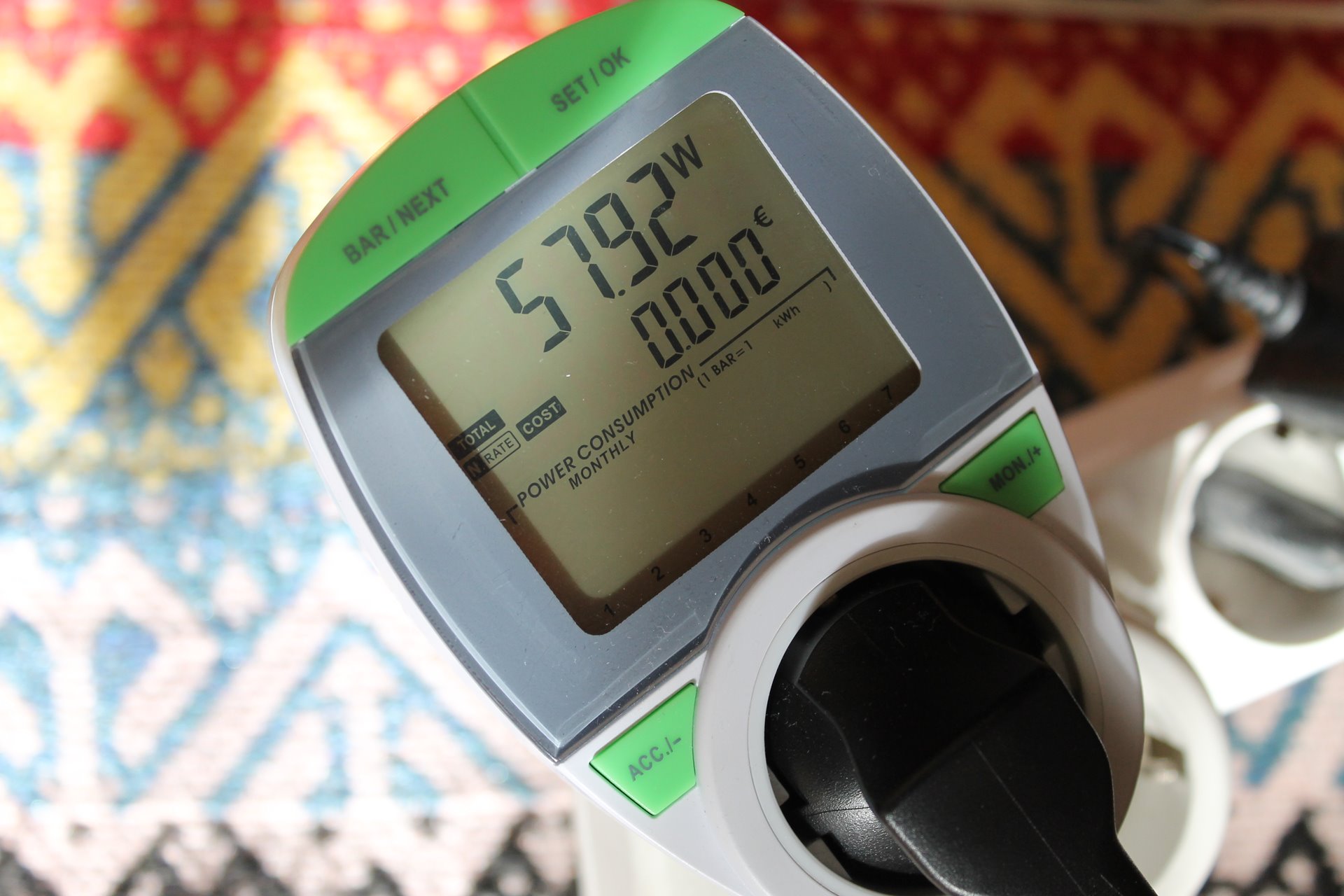

Performans Testleri
---------------------------------------------------

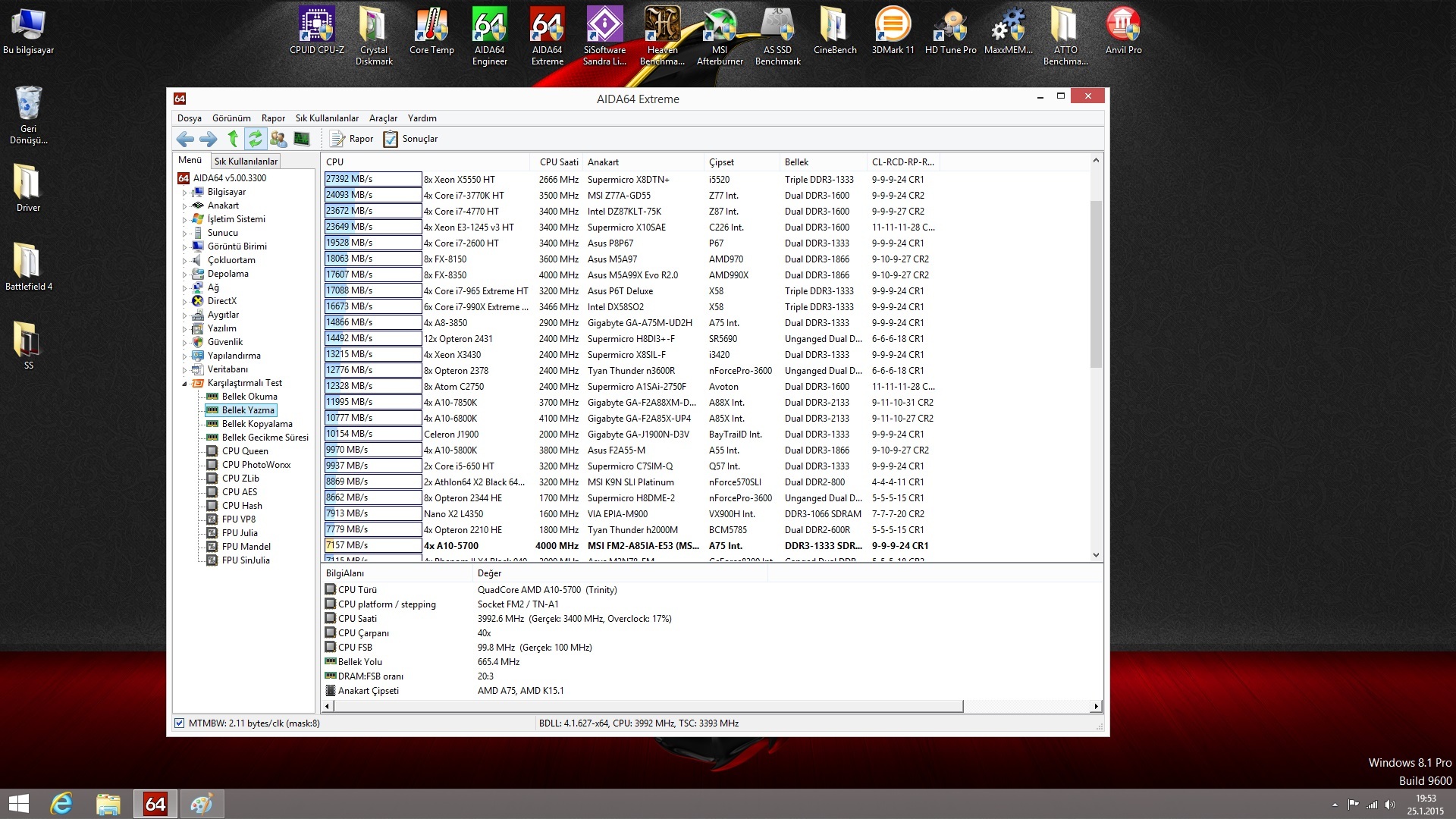

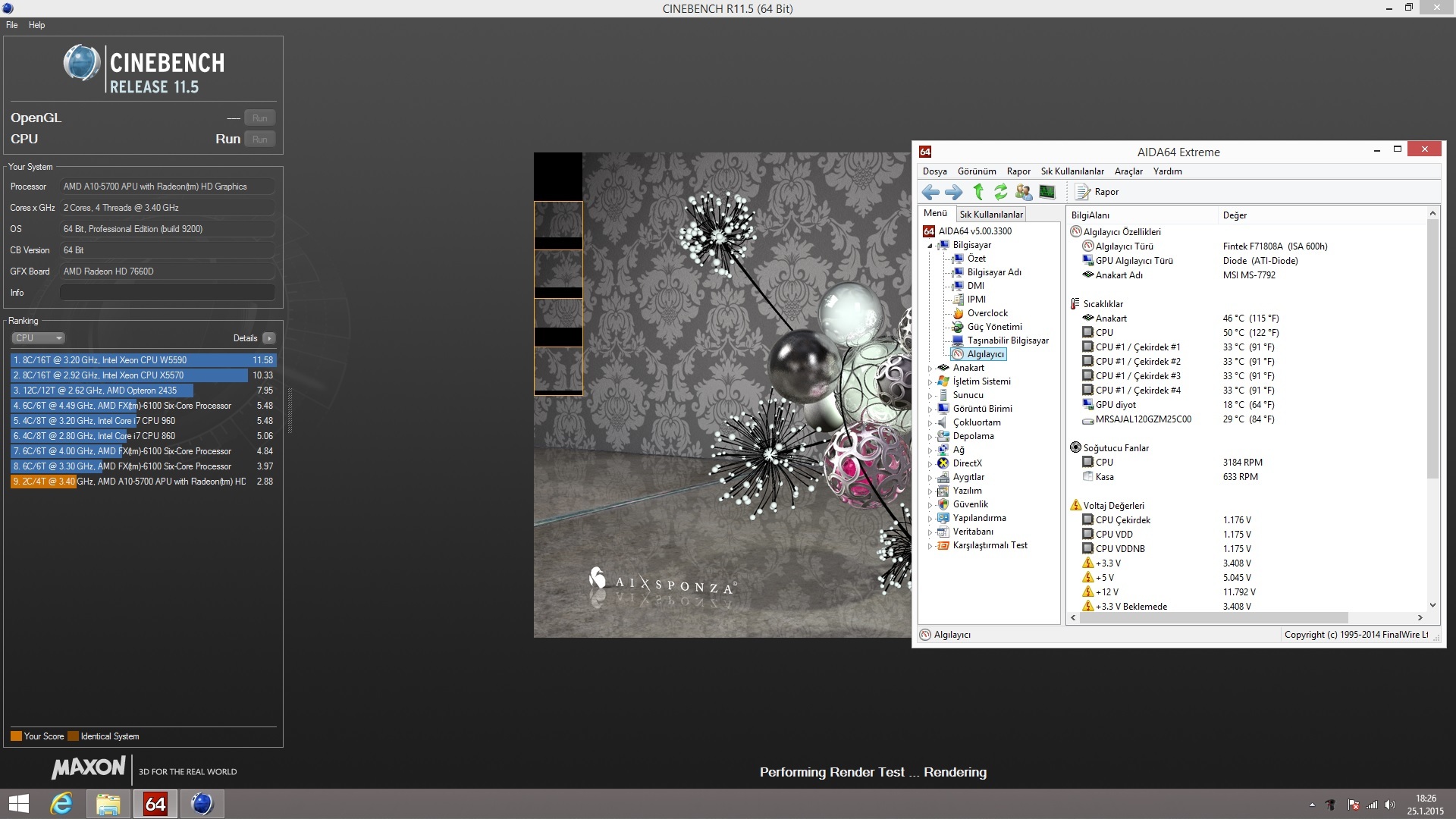

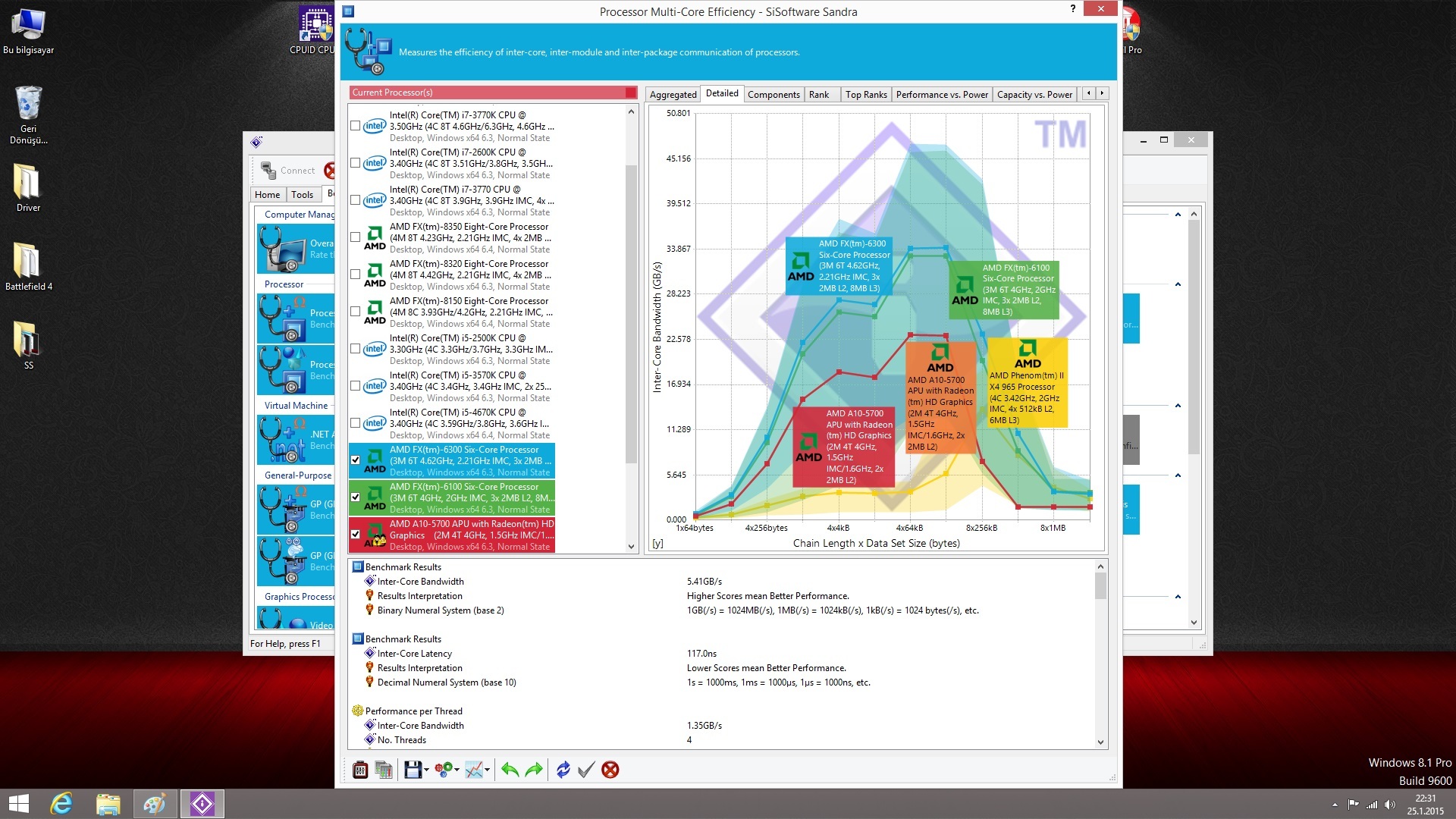

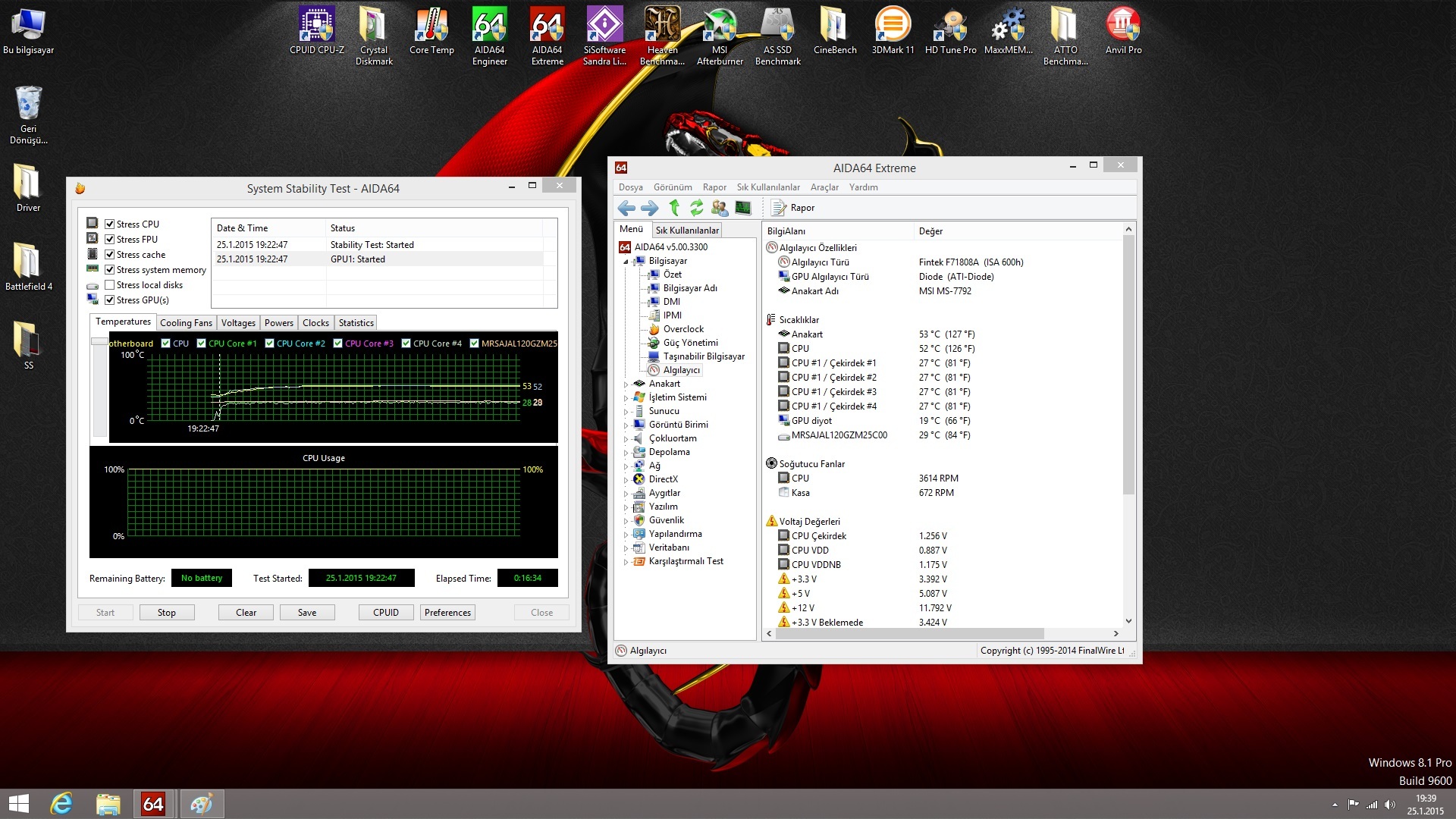

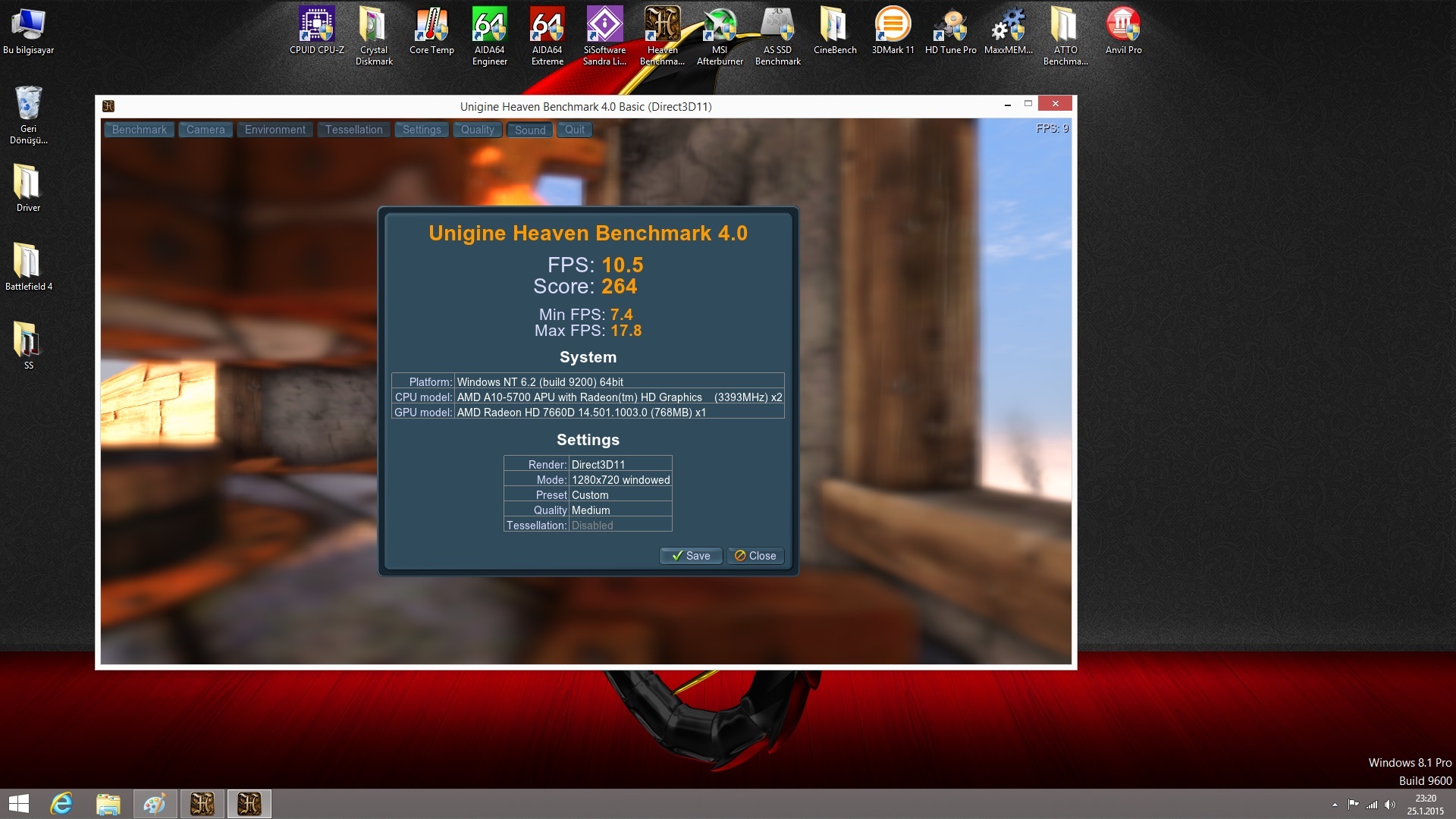

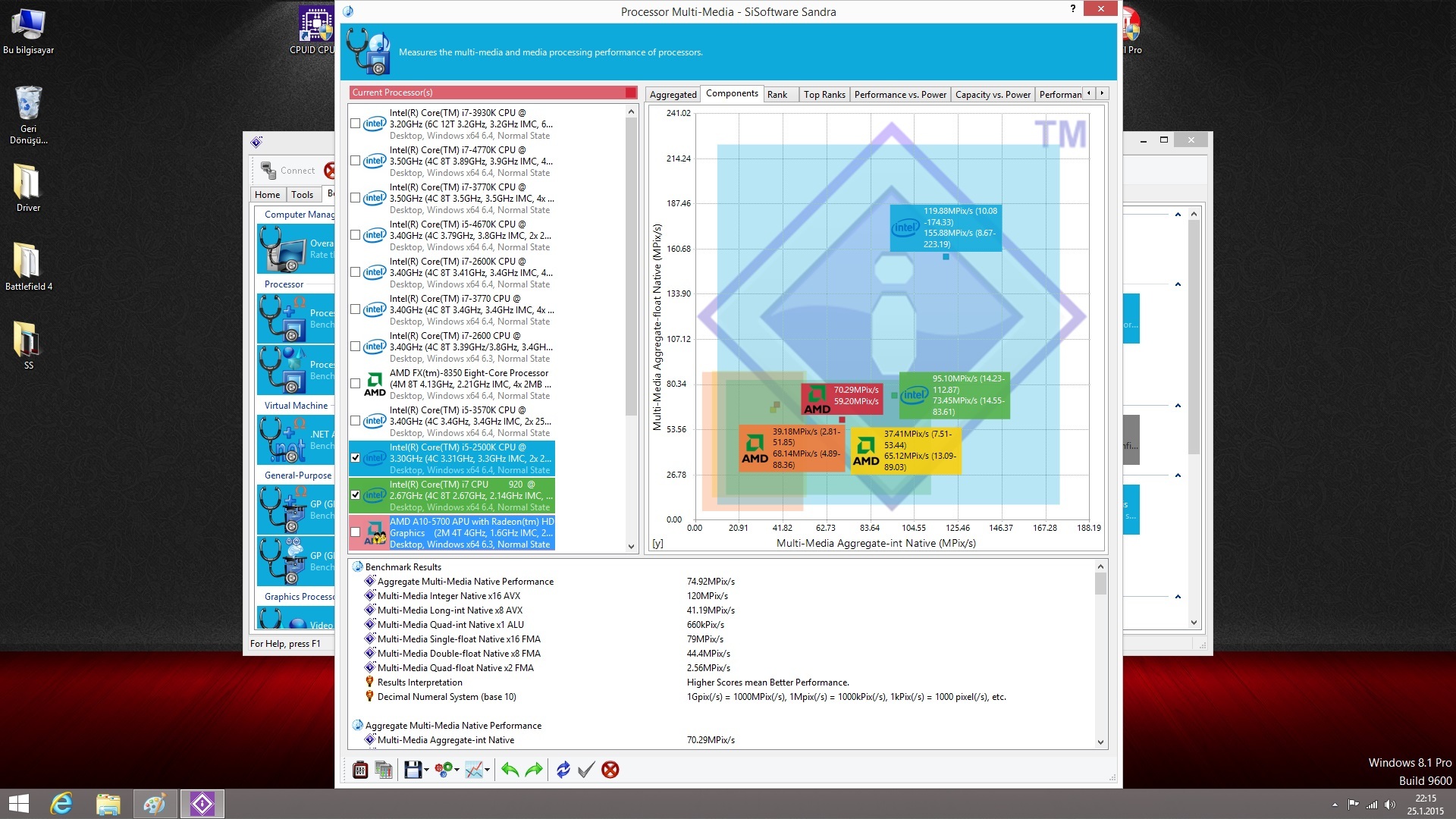

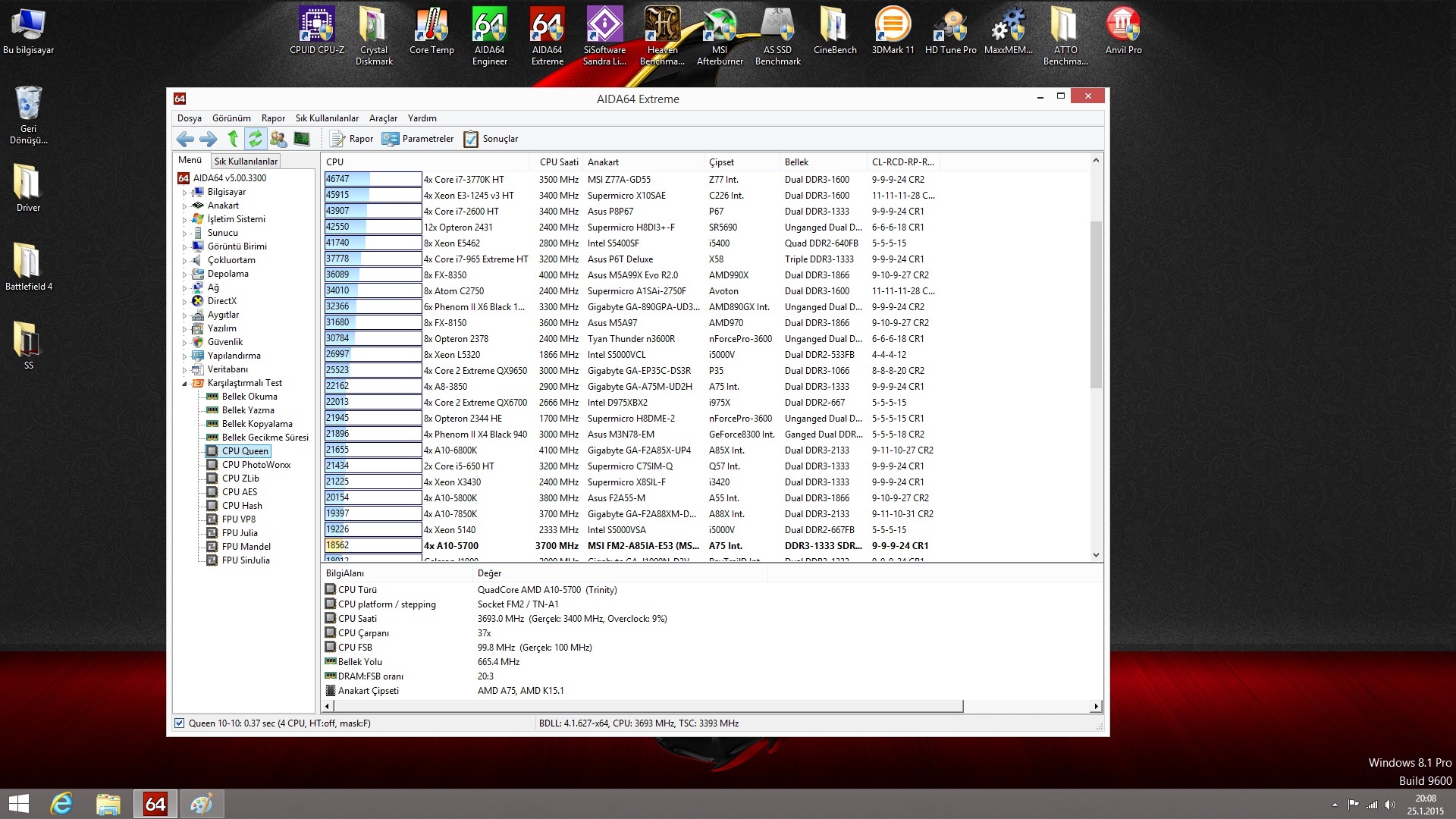

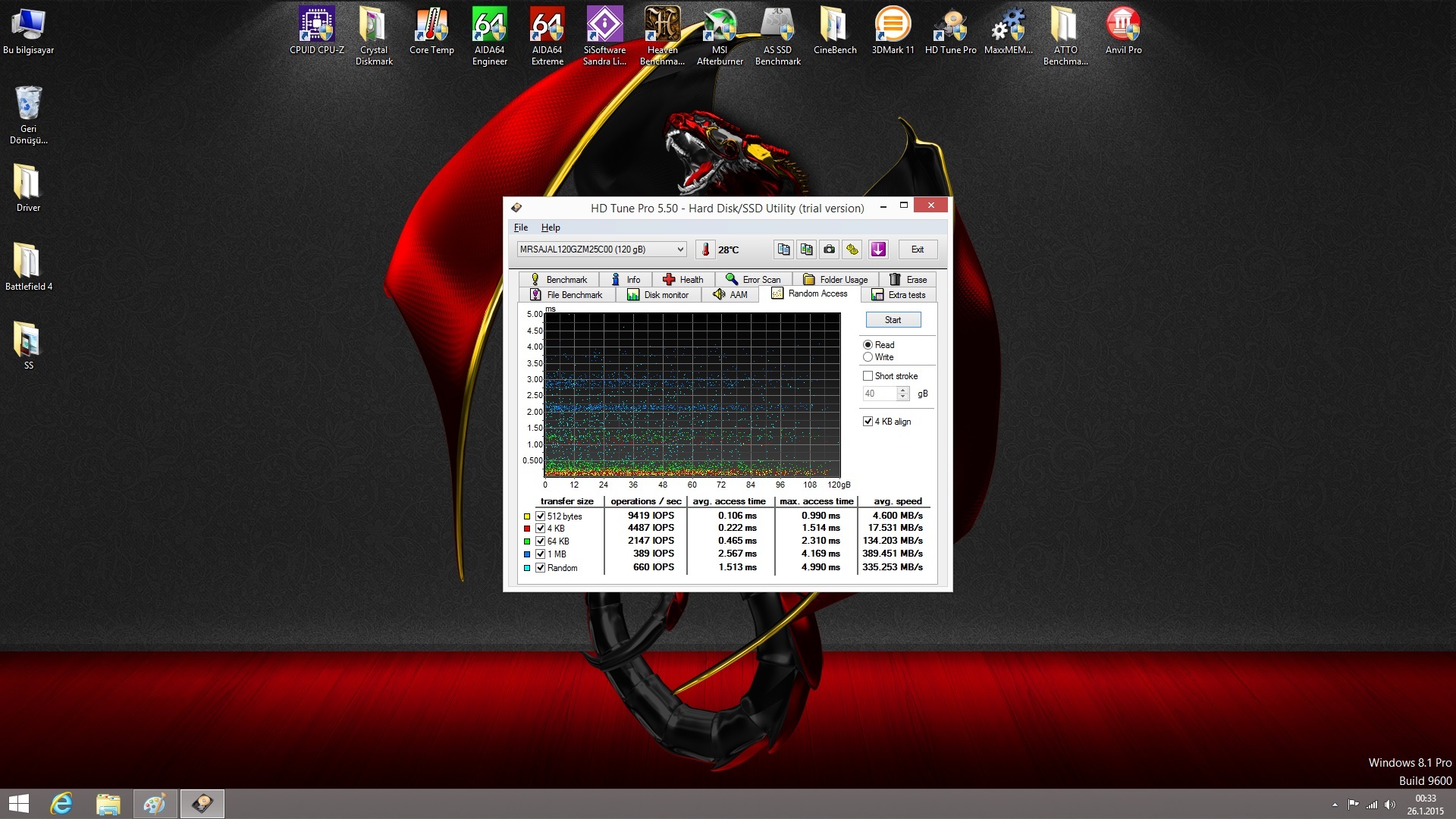

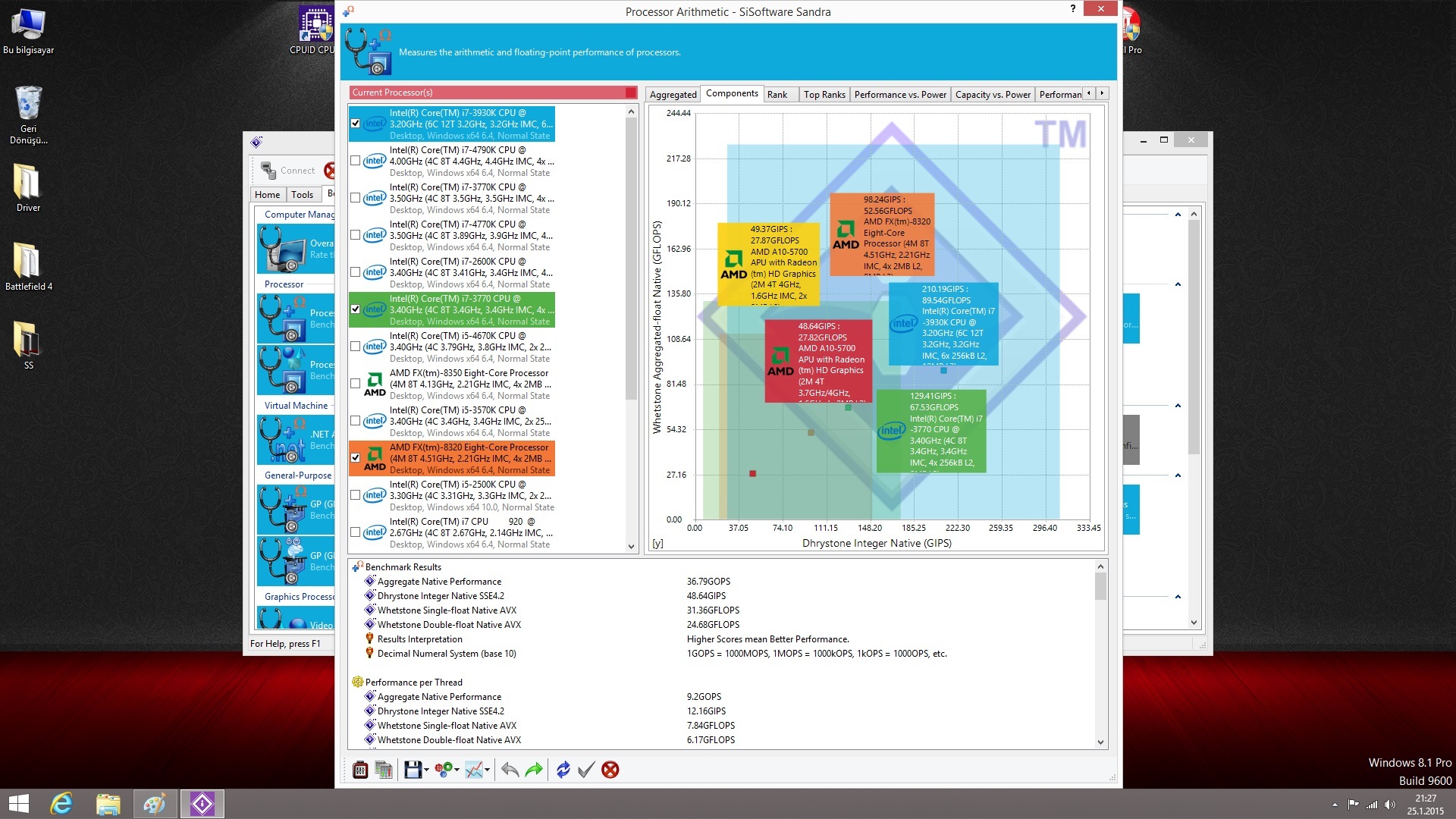

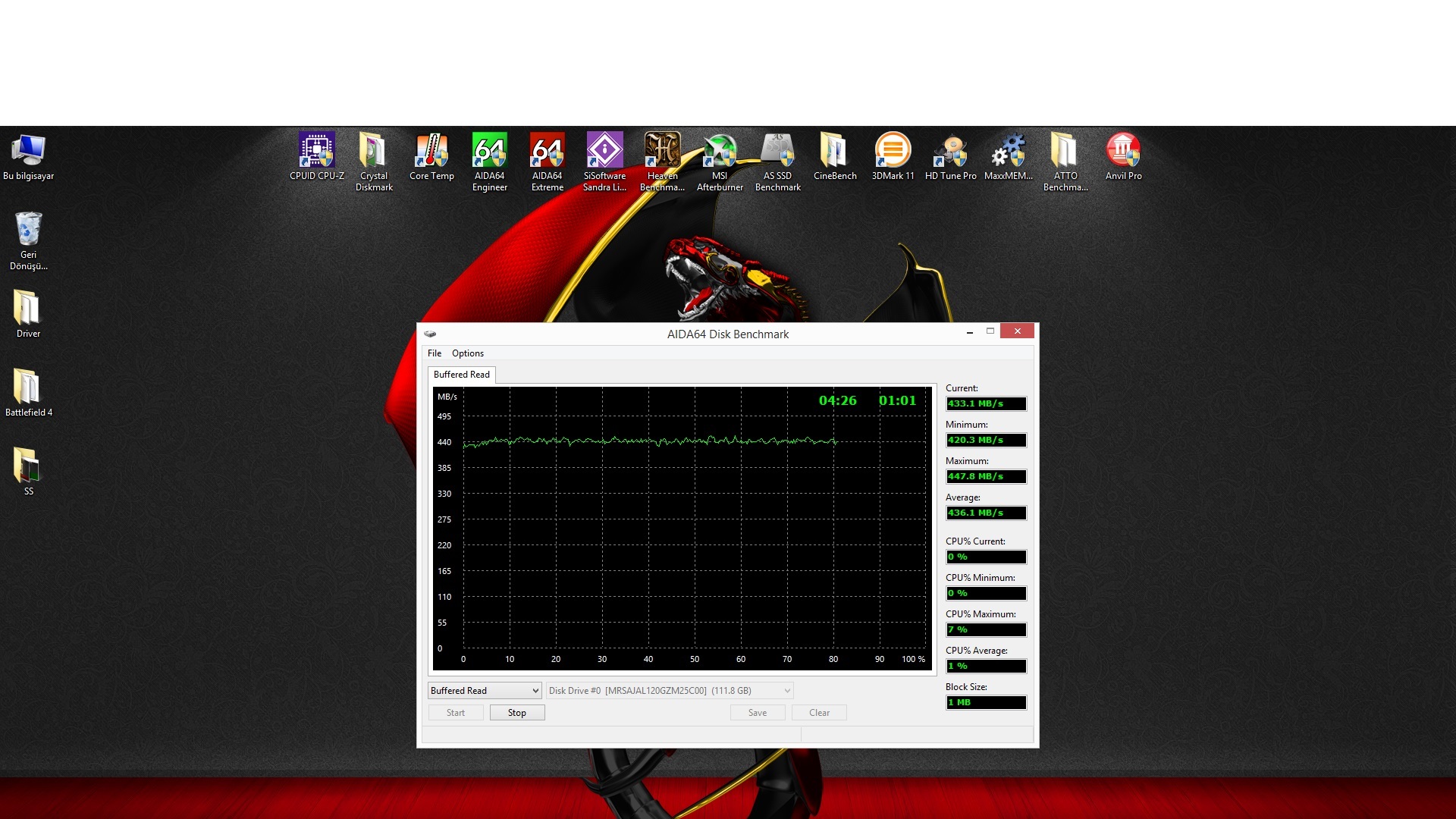

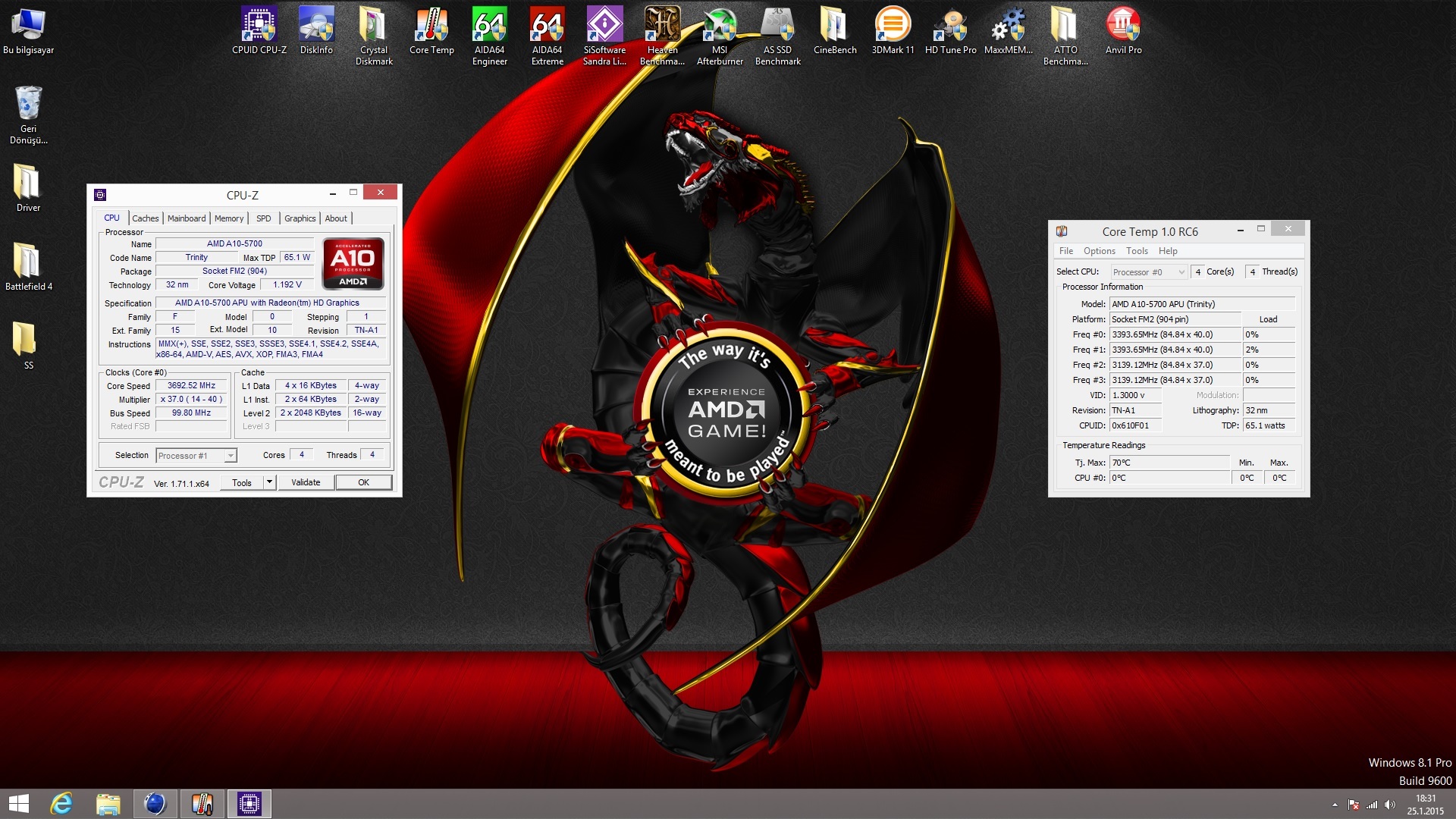

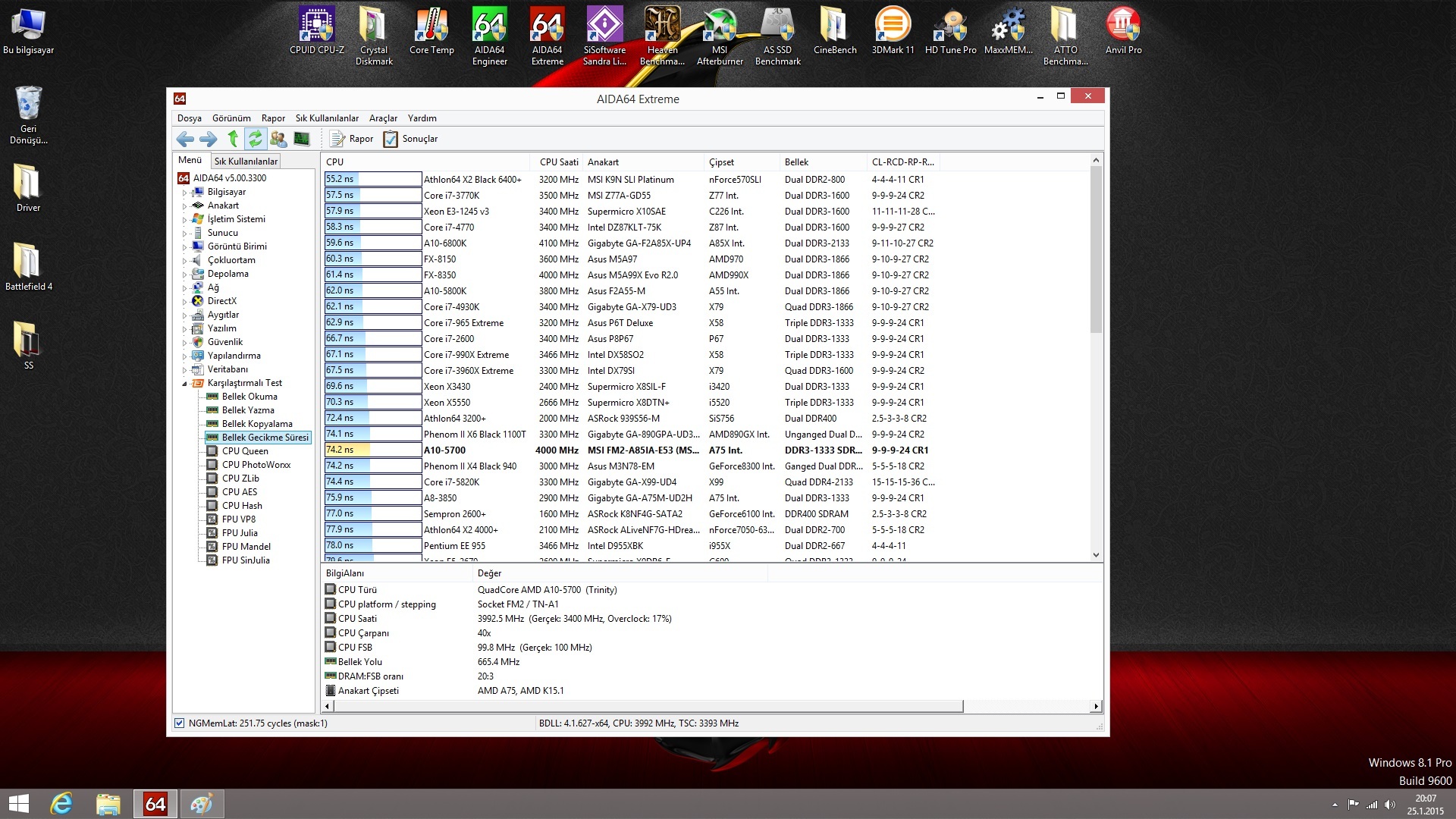

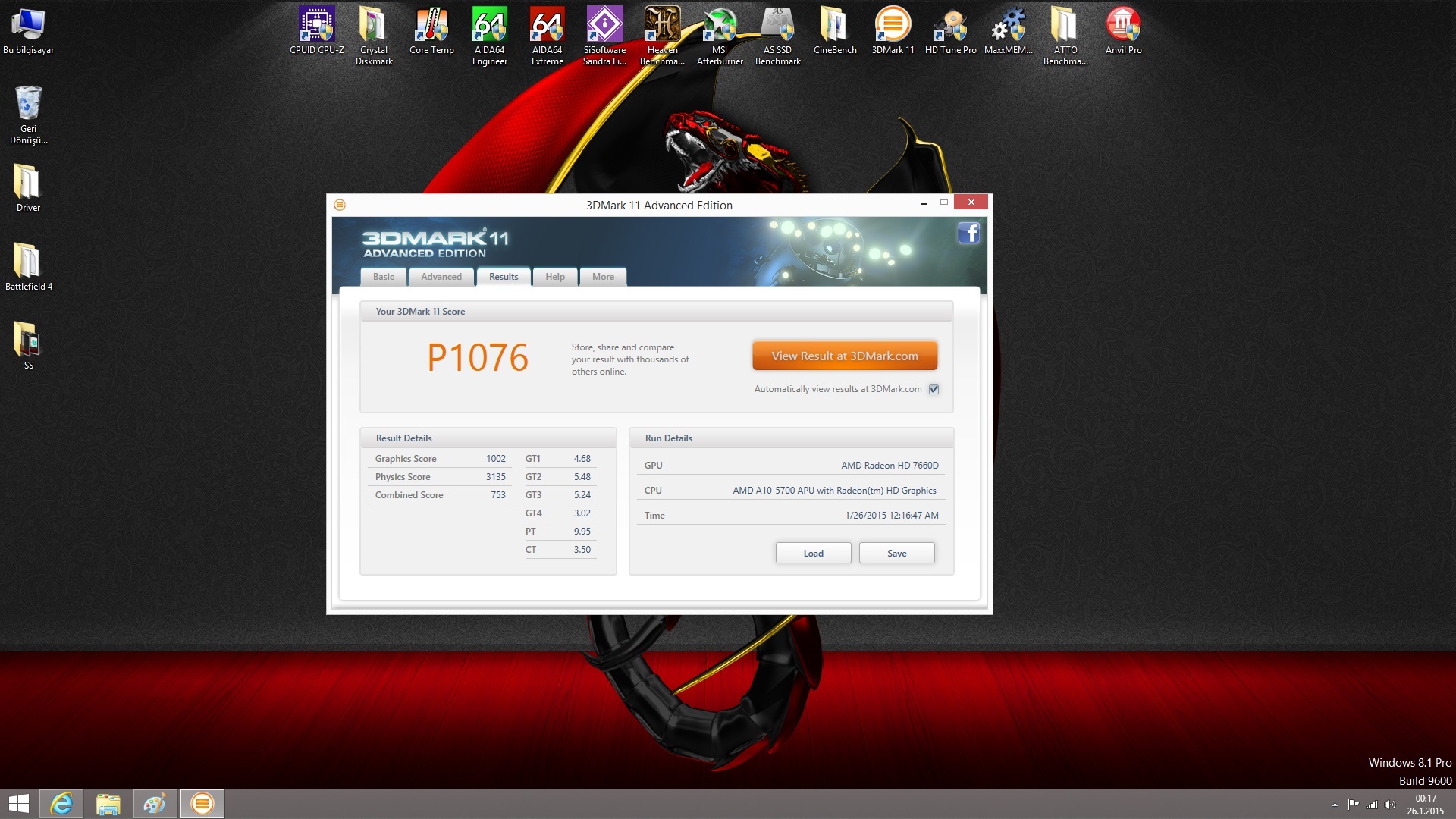

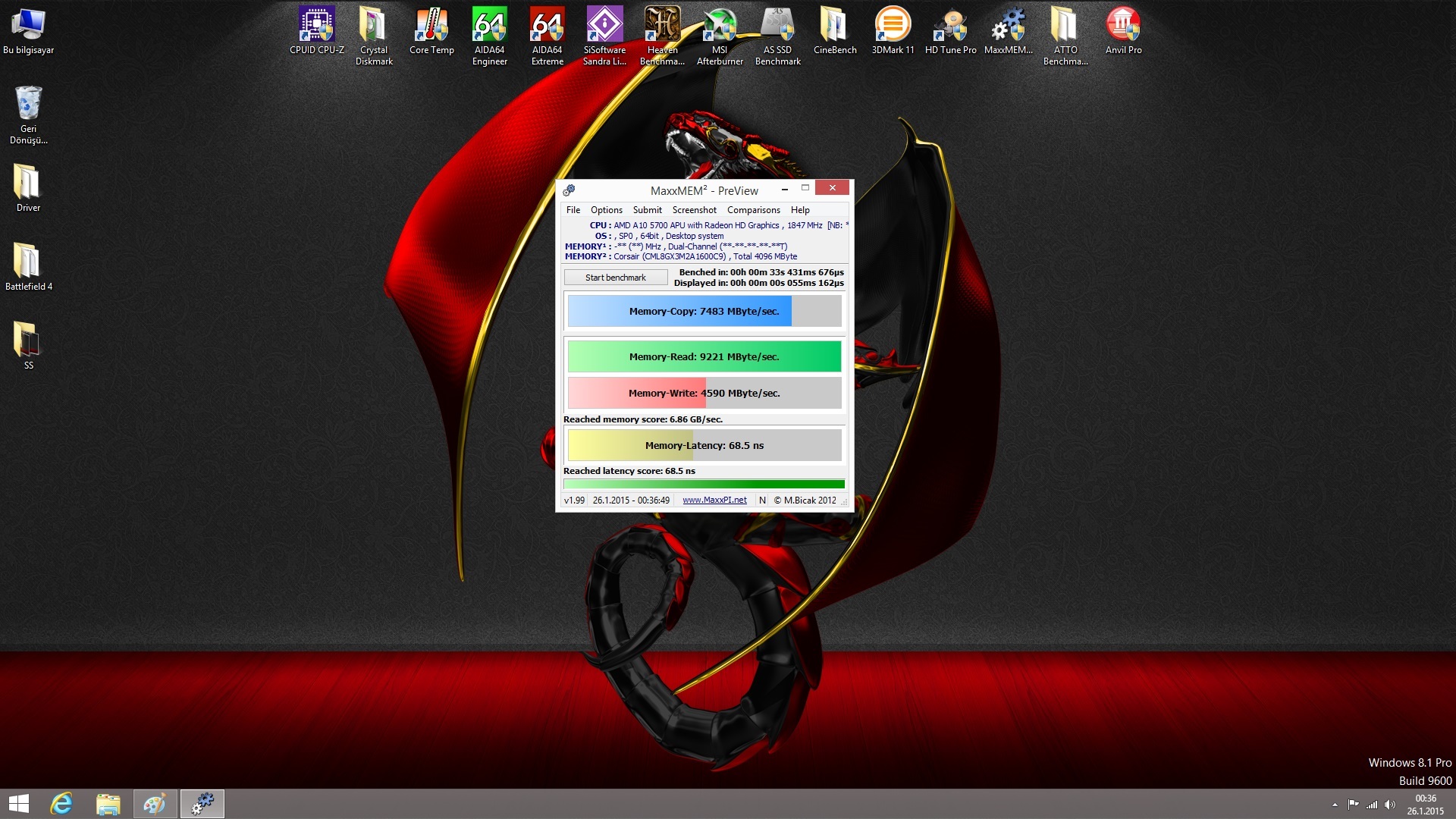

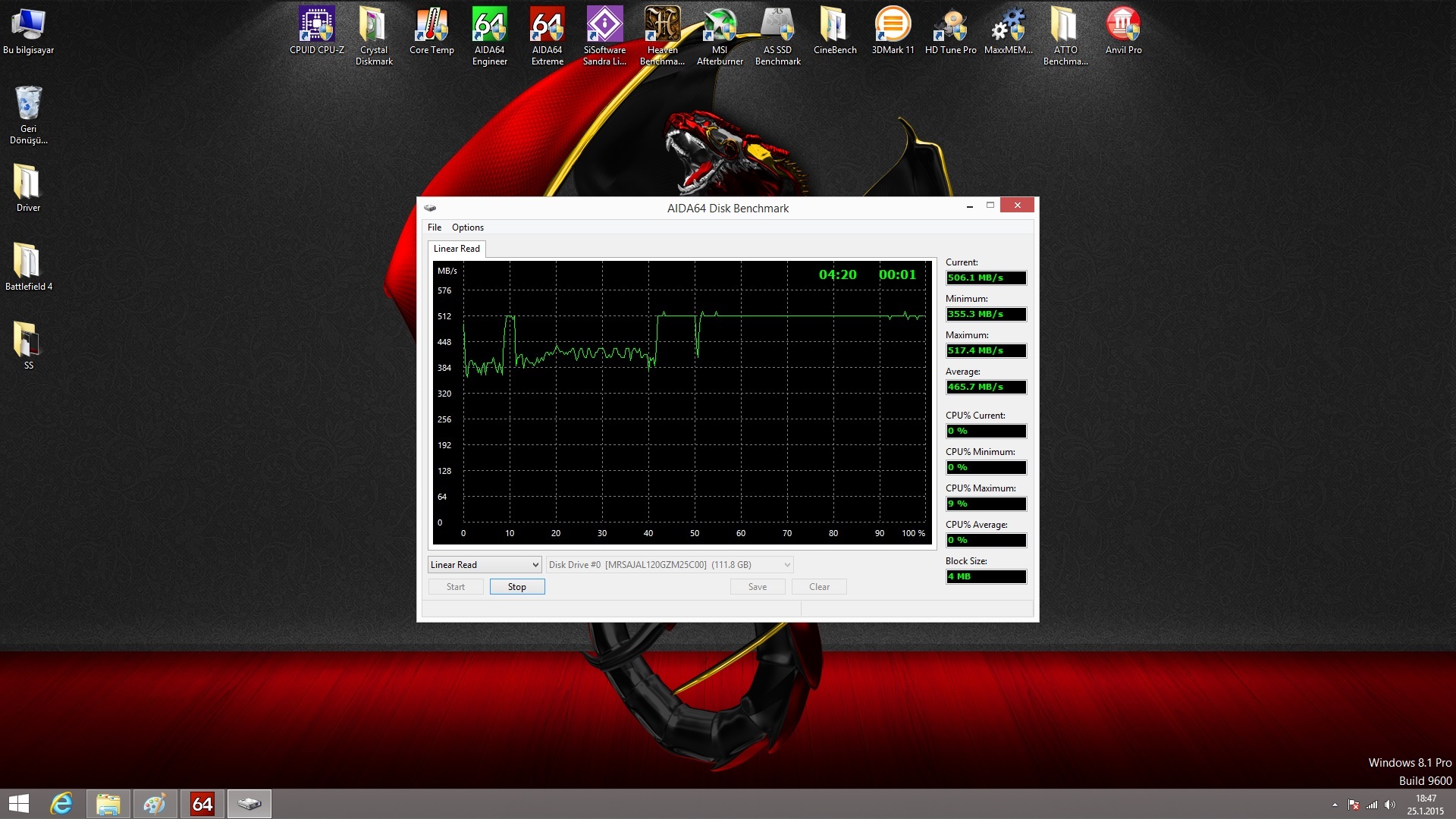

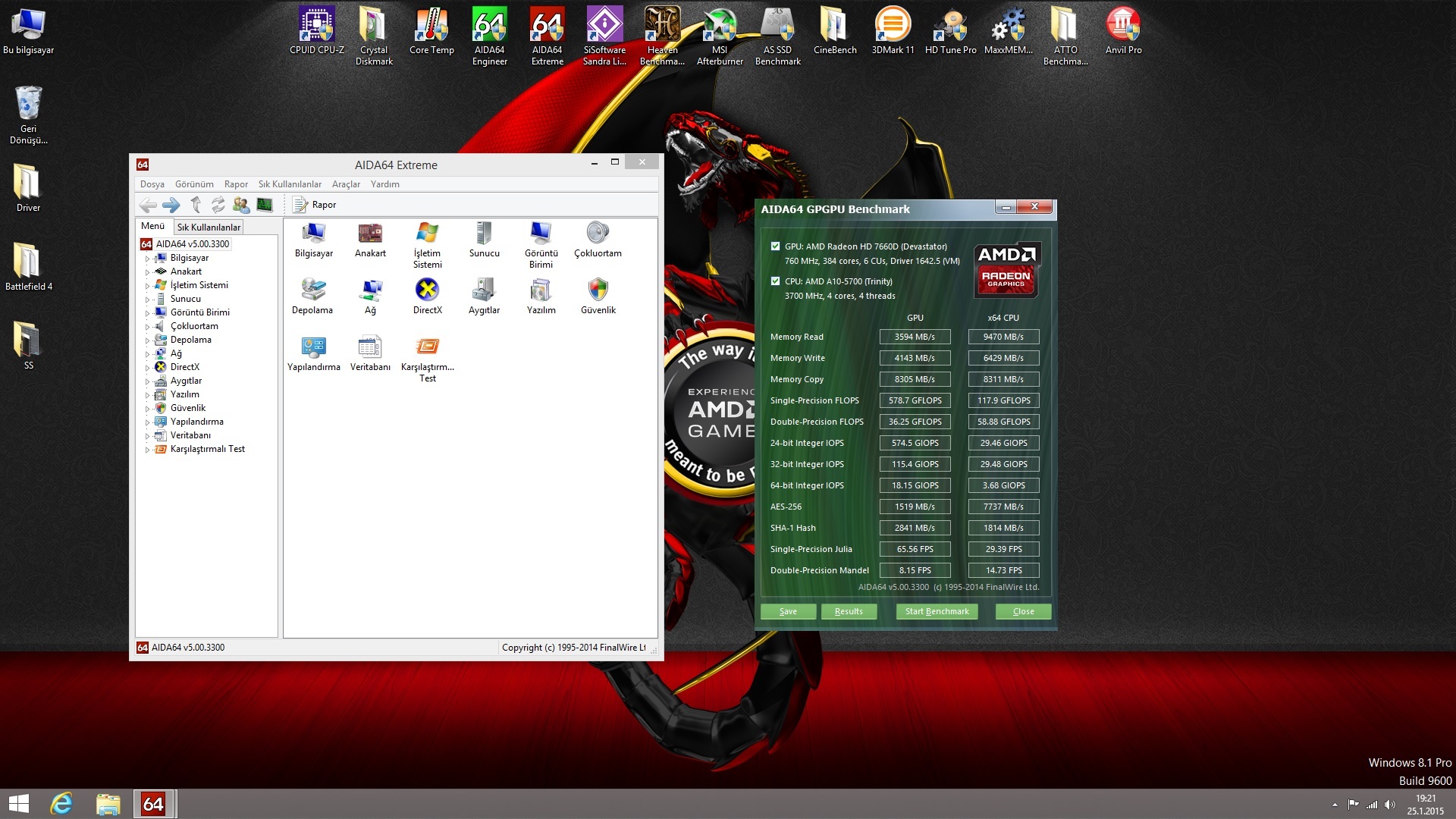

Aida 64 Extreme - SiSoft Sandra - Heaven Benachmark - 3D Mark 11 Basic - AS SSD Benchmark - Cinebench Relase 11.5 - HD Tune Pro - ATTO Benchmark
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
8GB Değişim ;
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
Oyun Testleri
------------------------------------------------

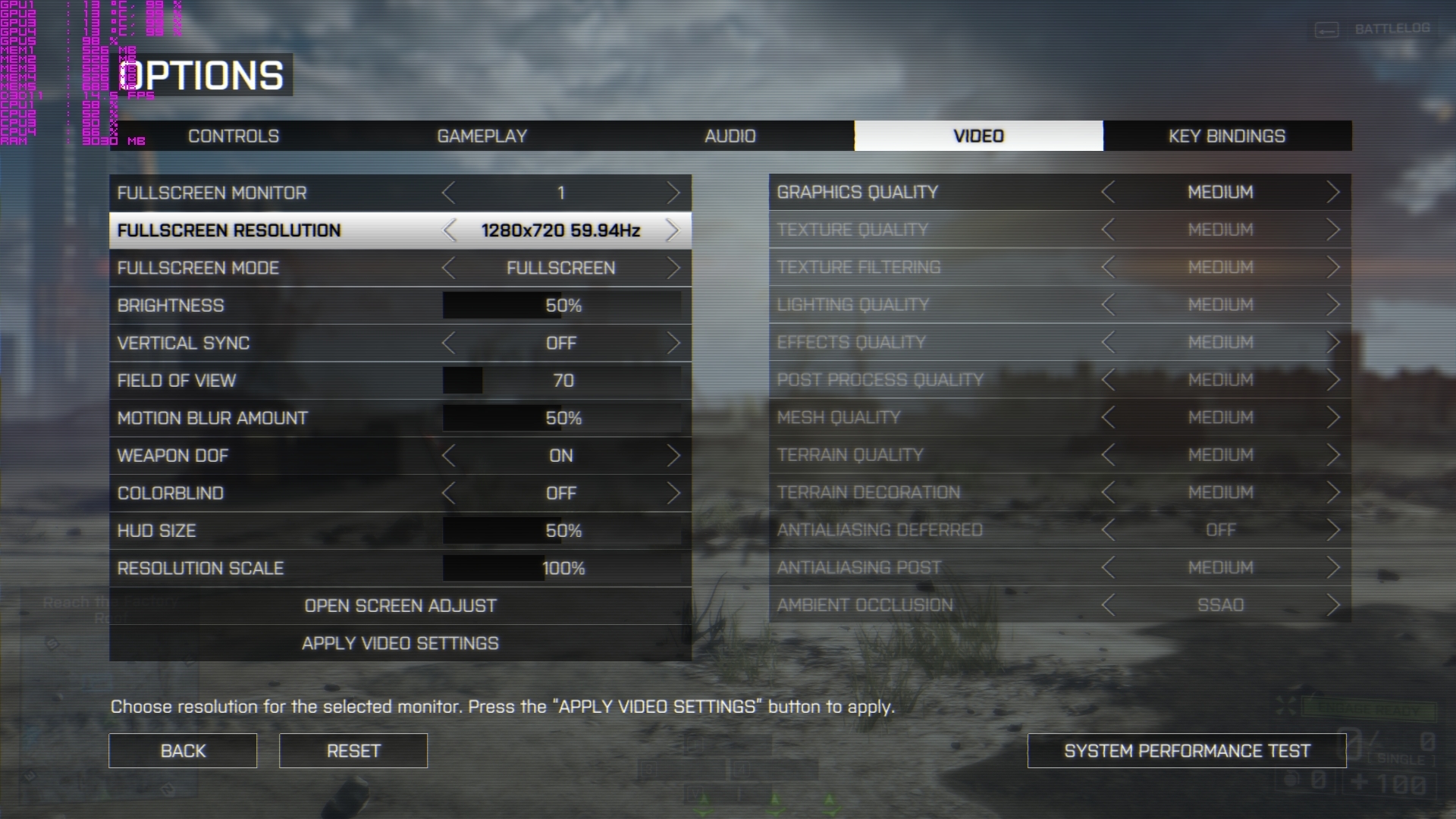

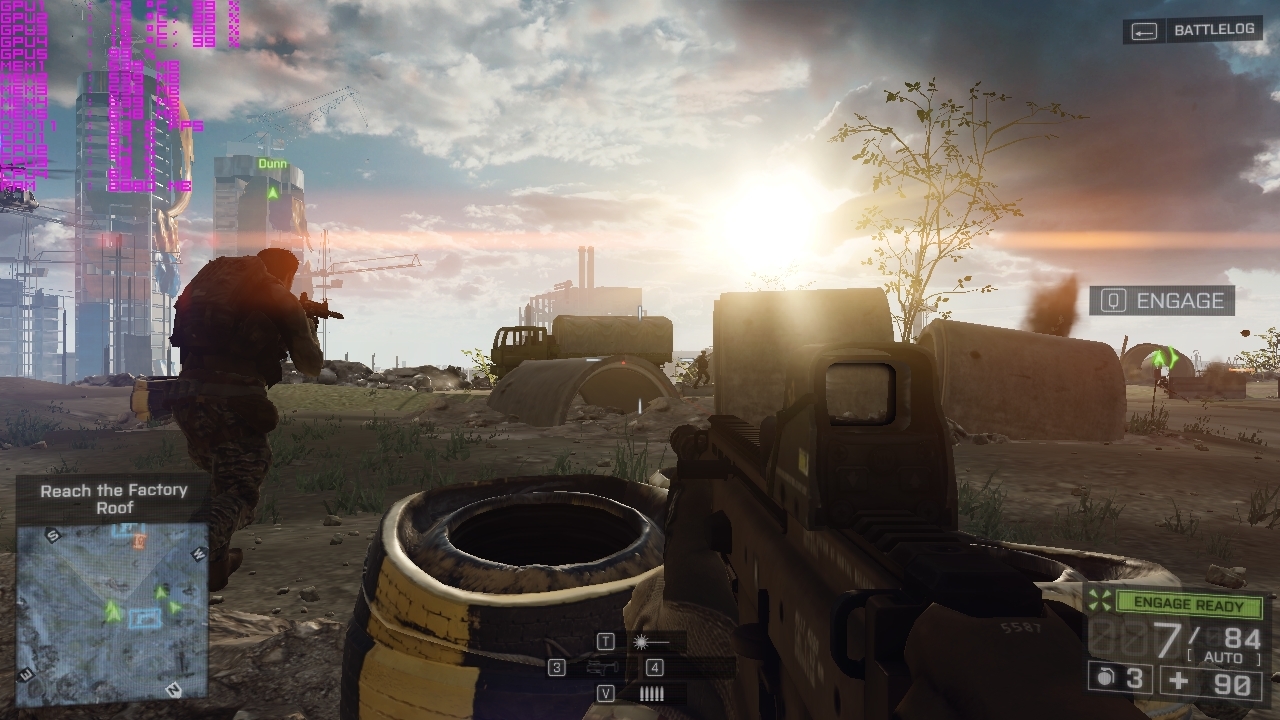

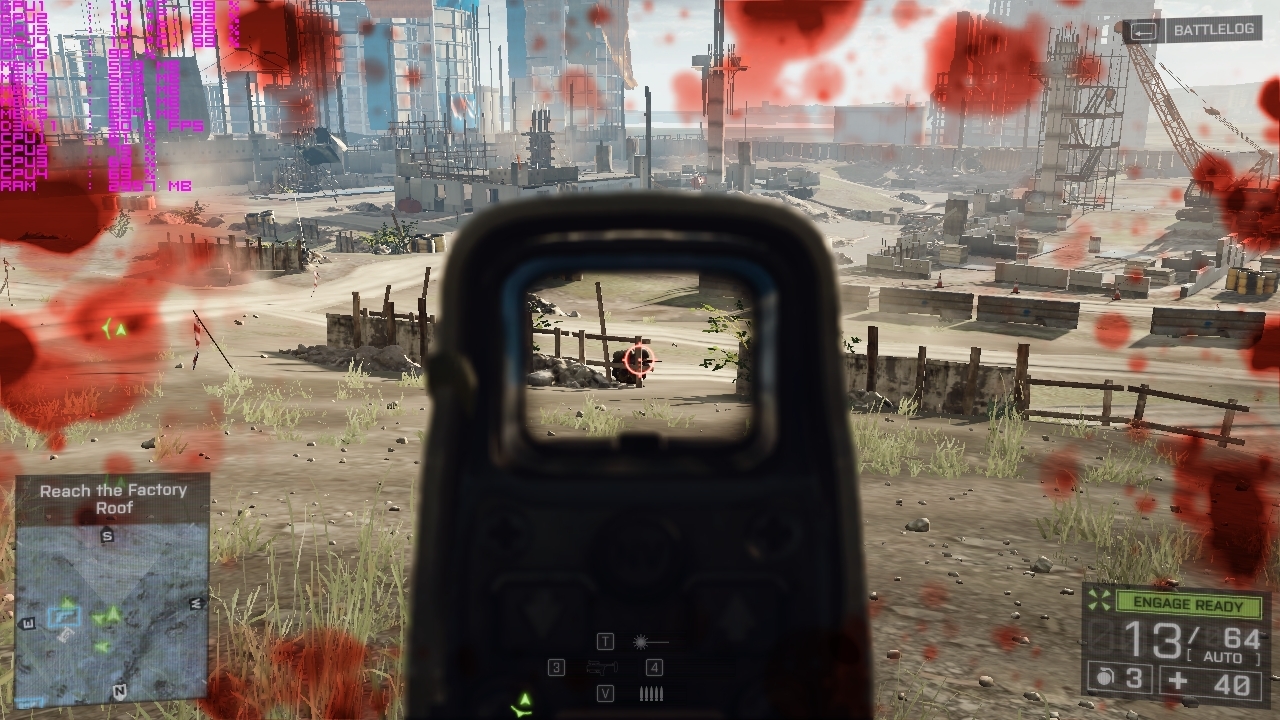

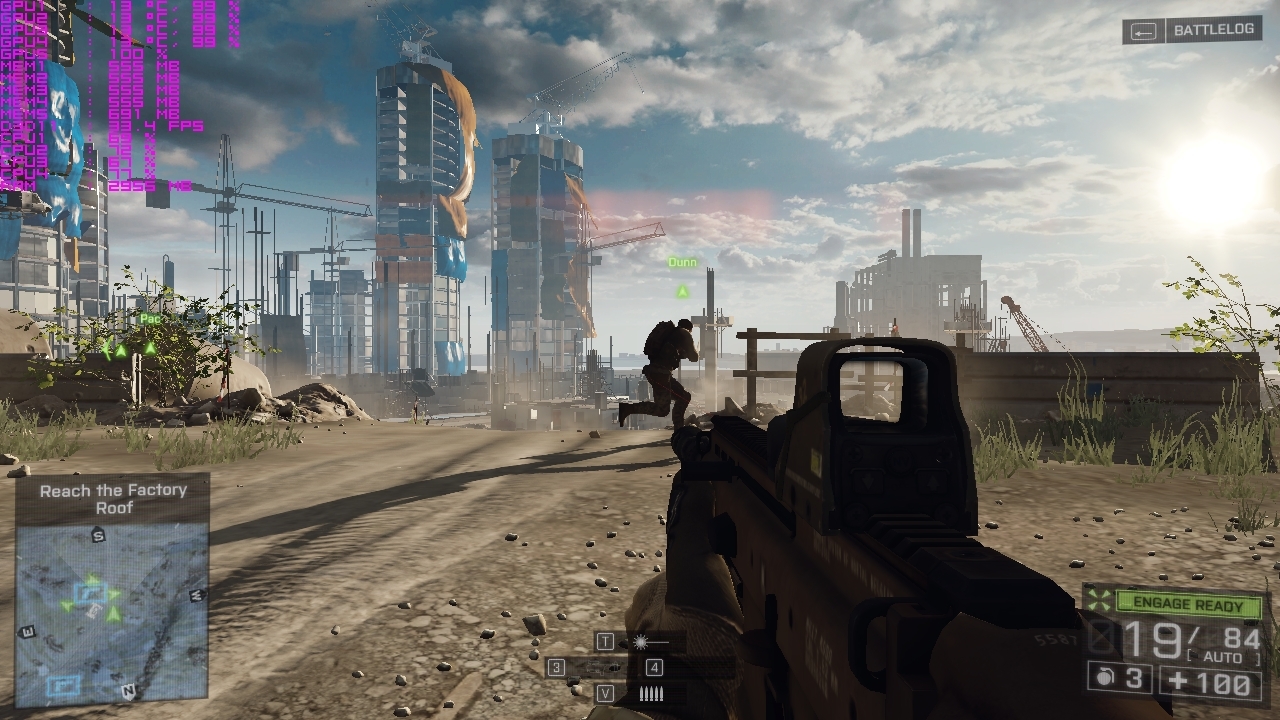

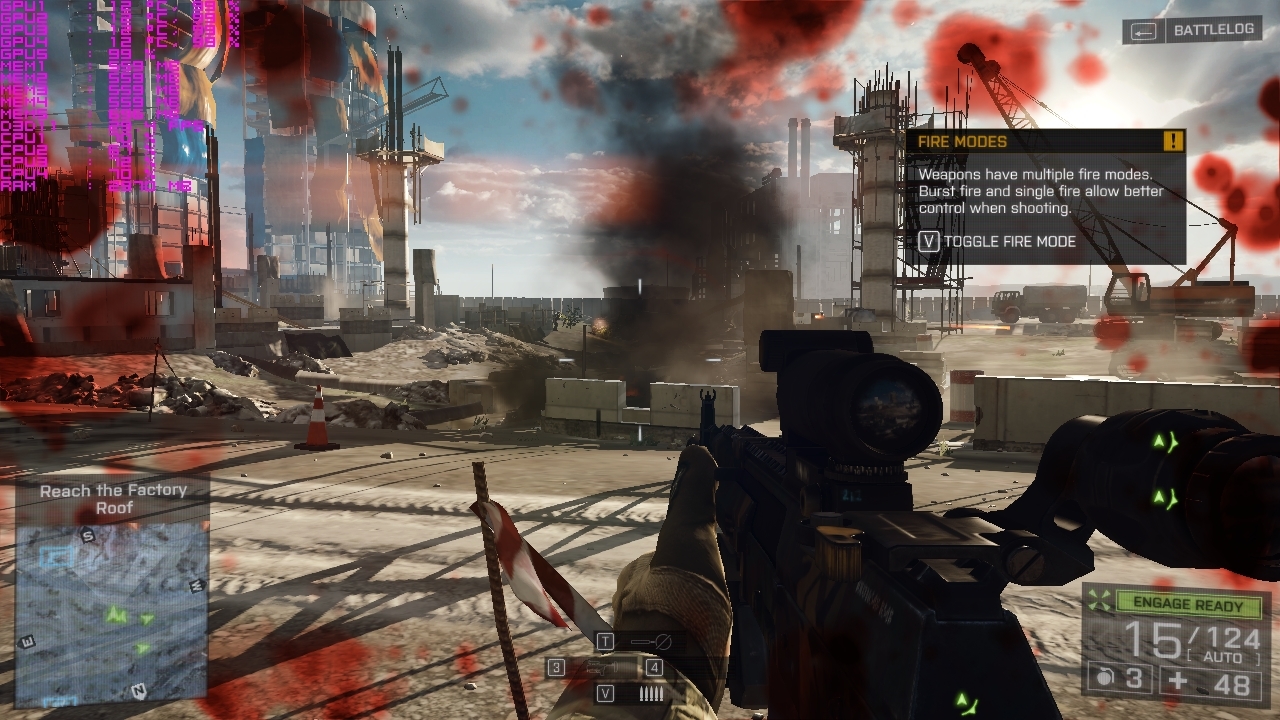

BF4 1280x720 LOW
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

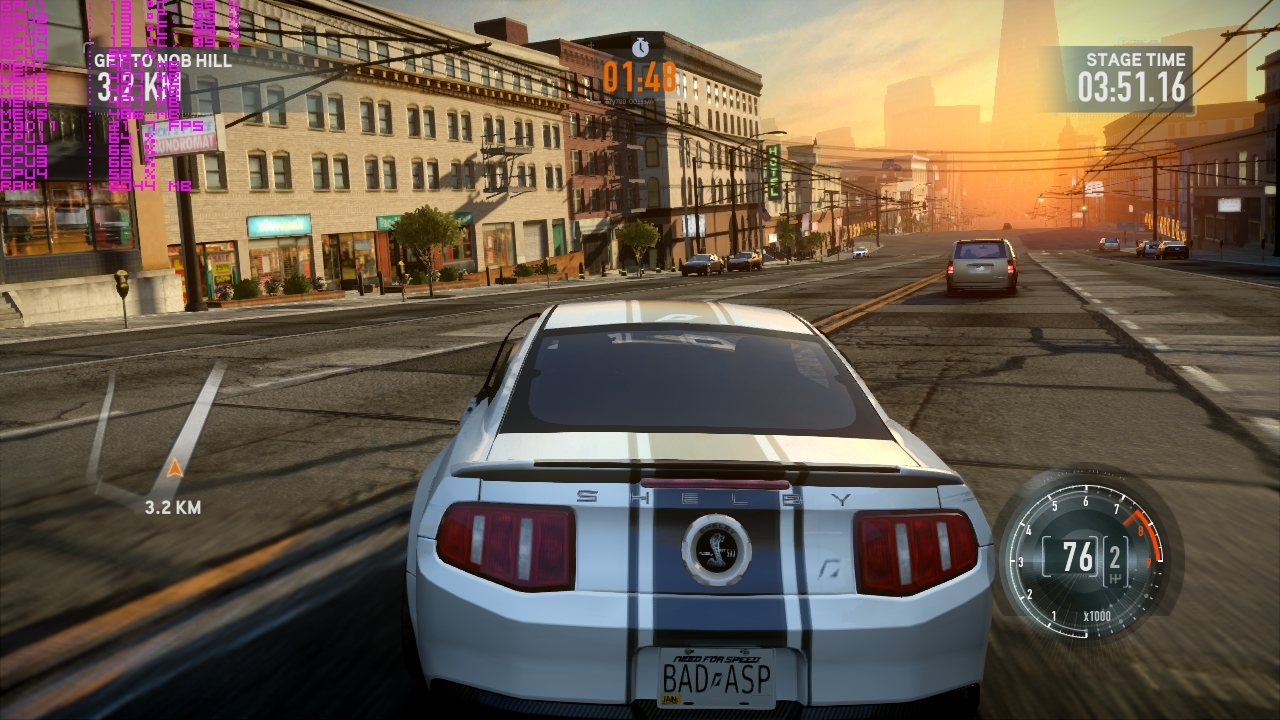

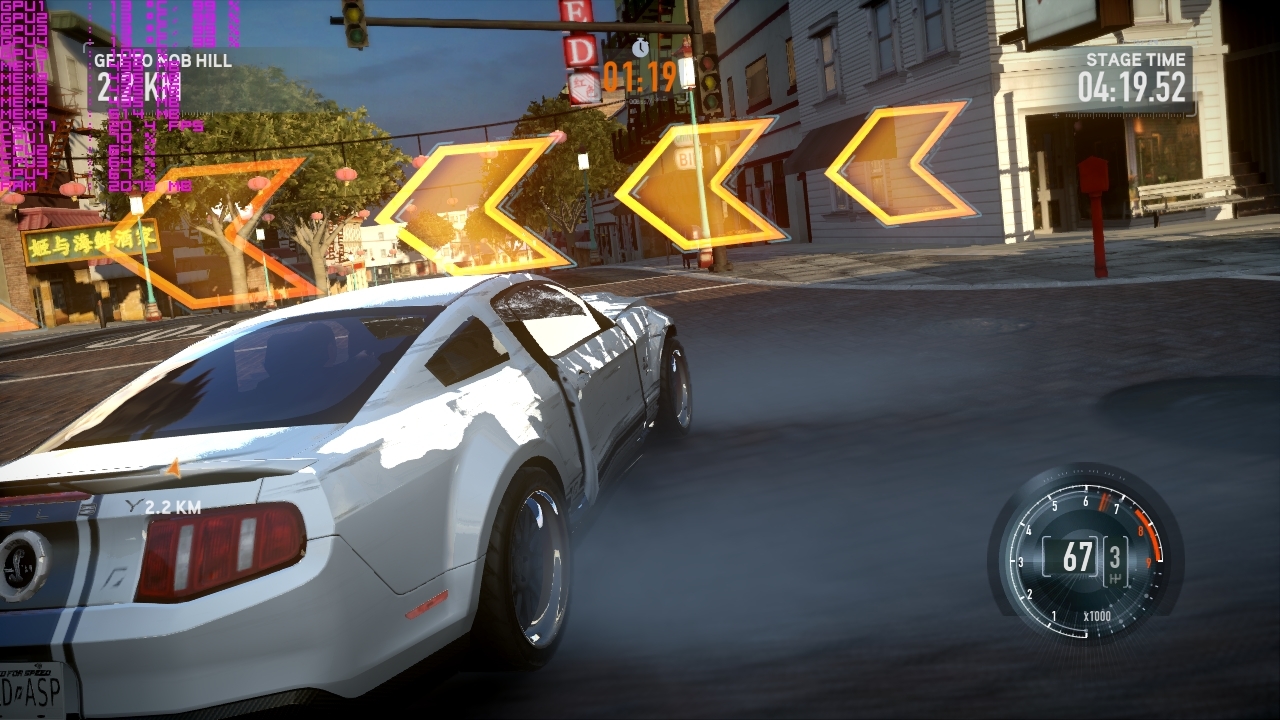

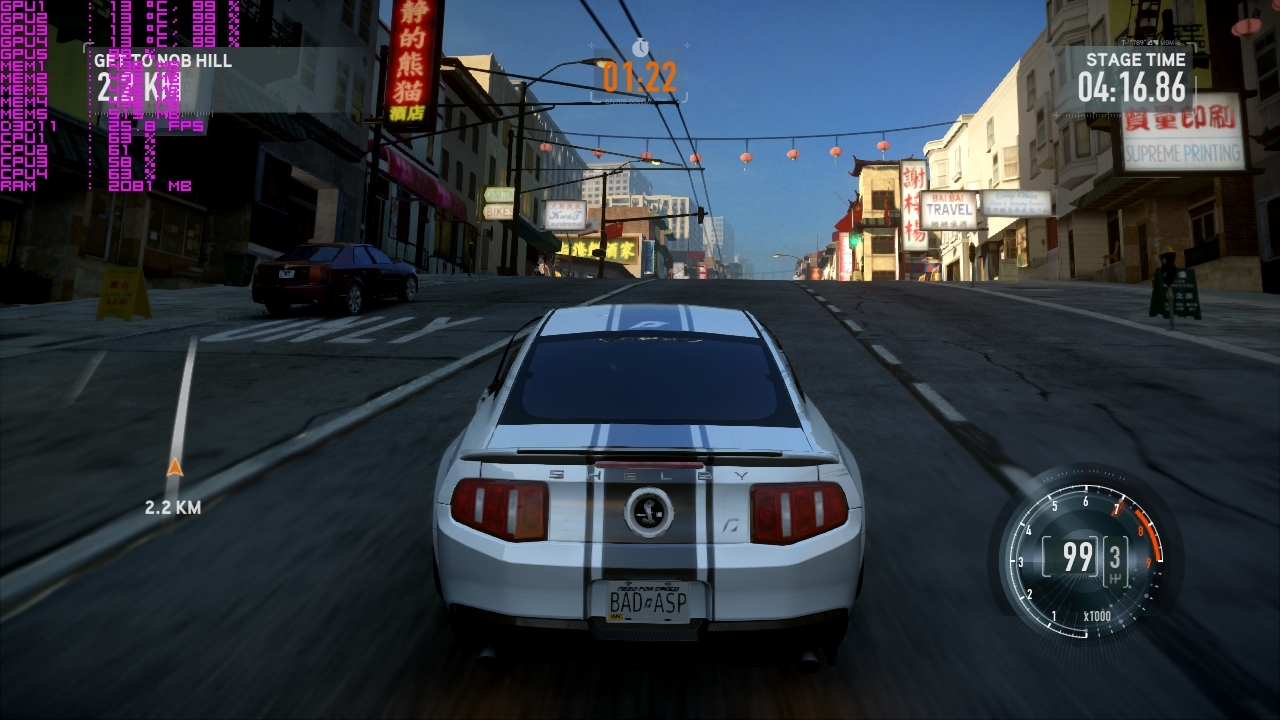

NSF MW2 1280x720 LOW
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

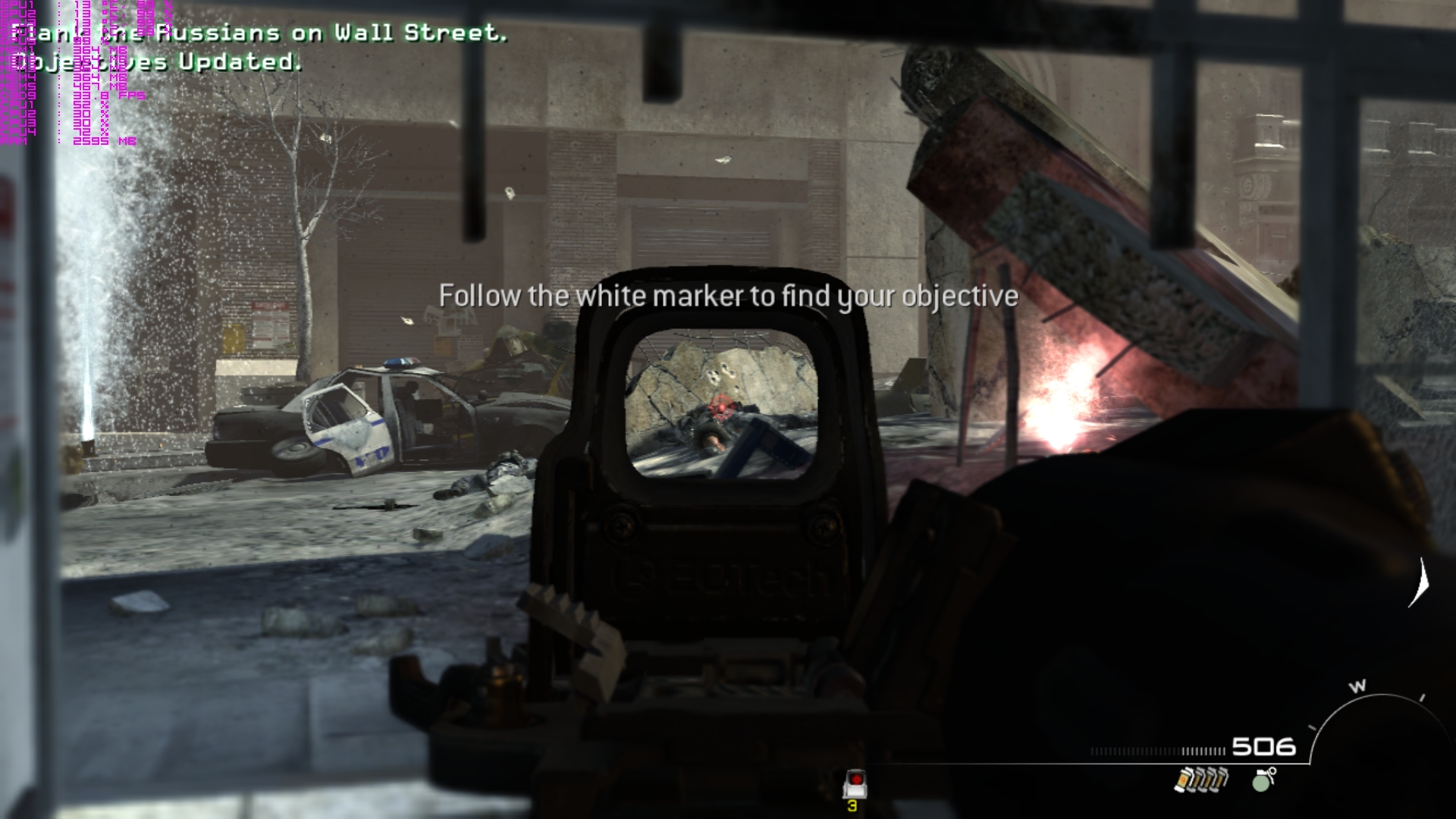

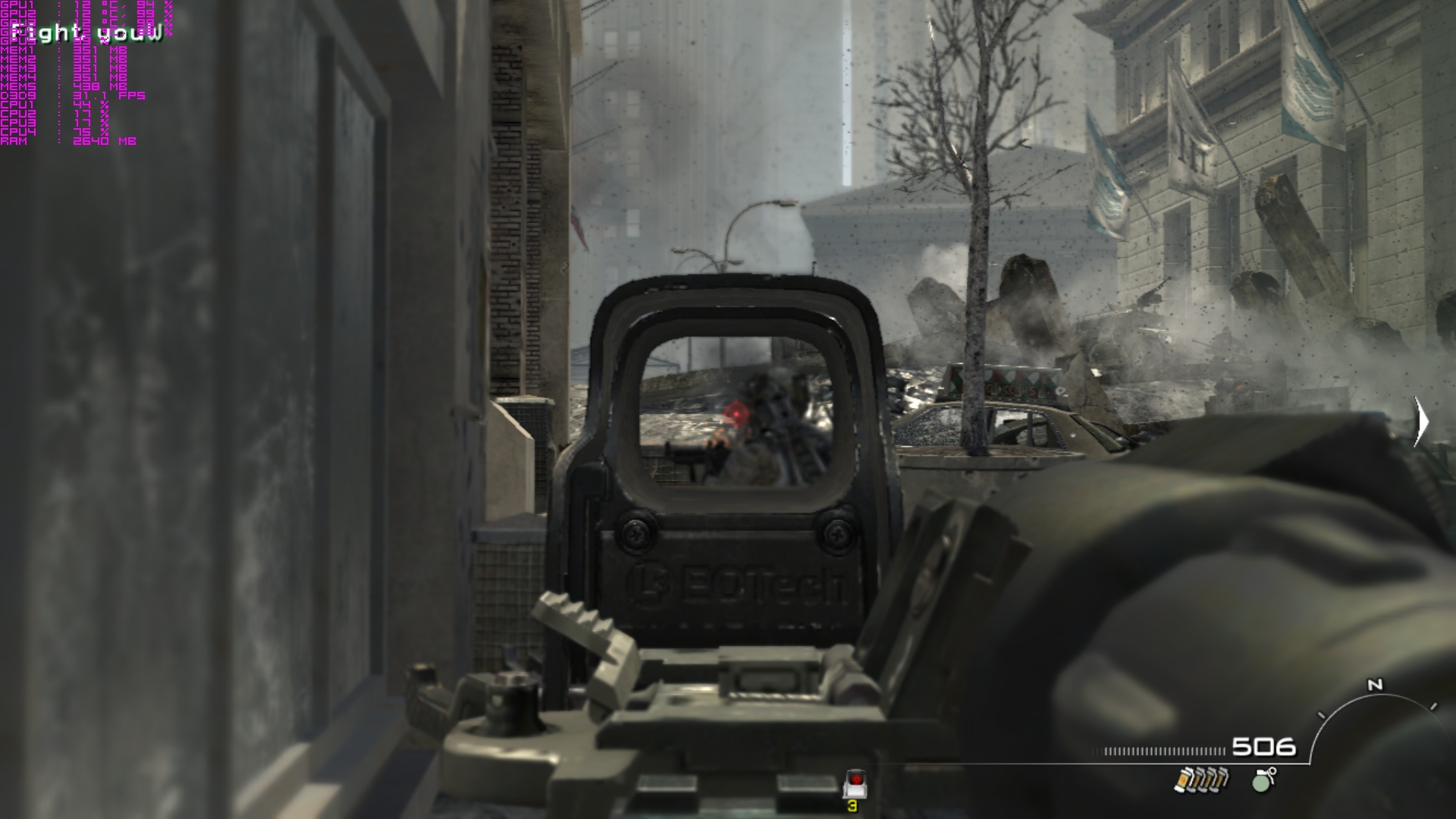

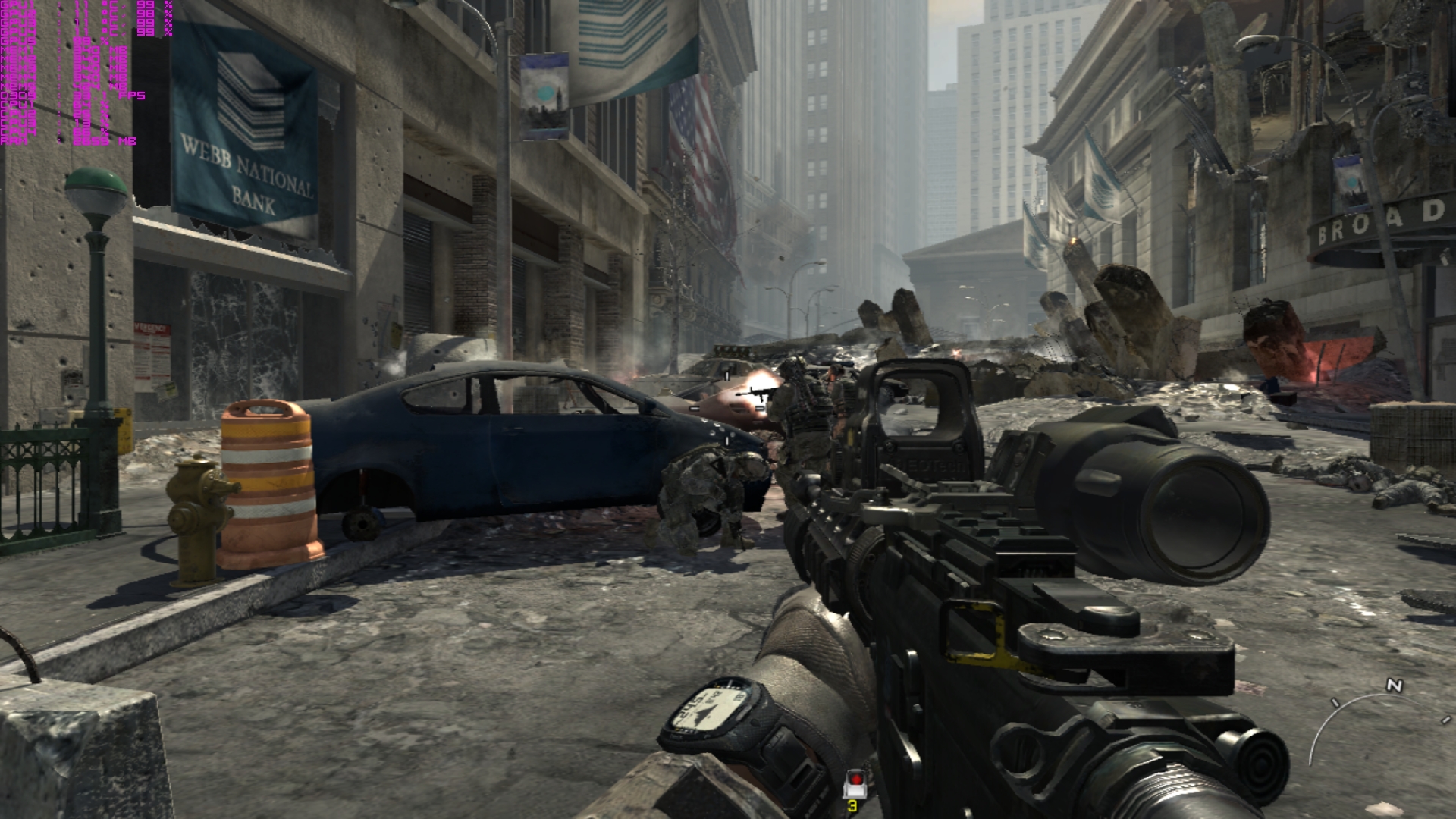

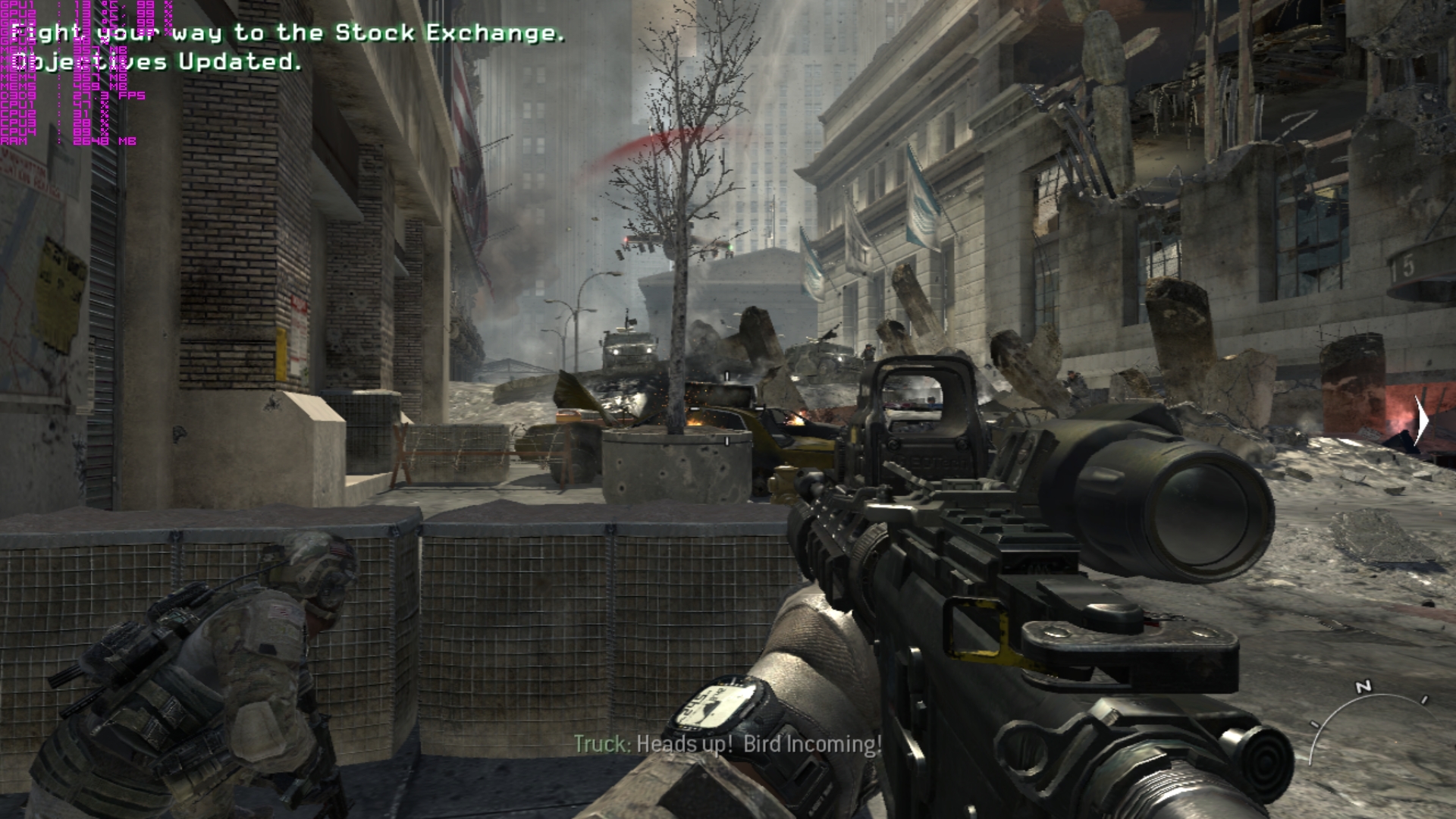

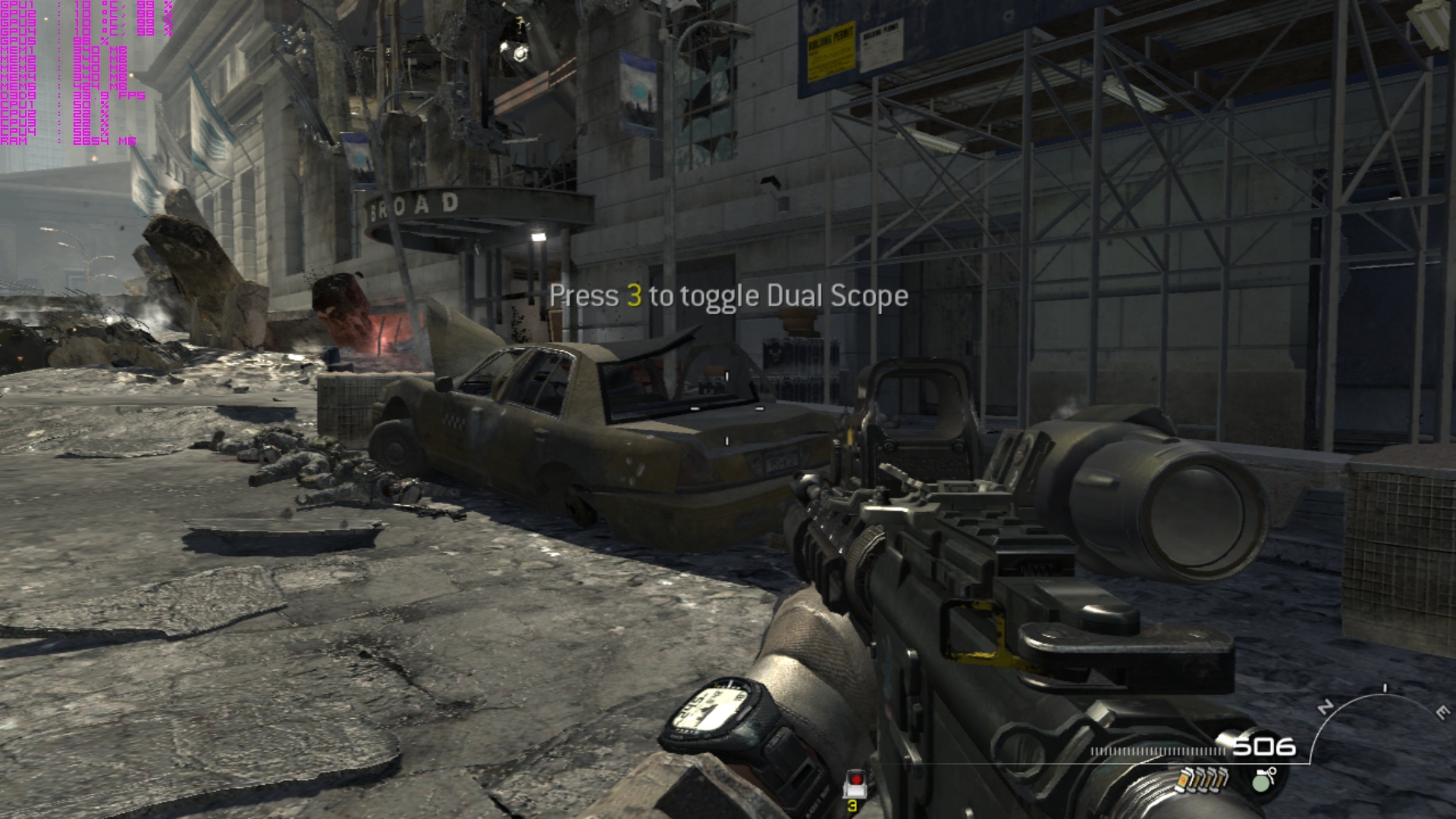

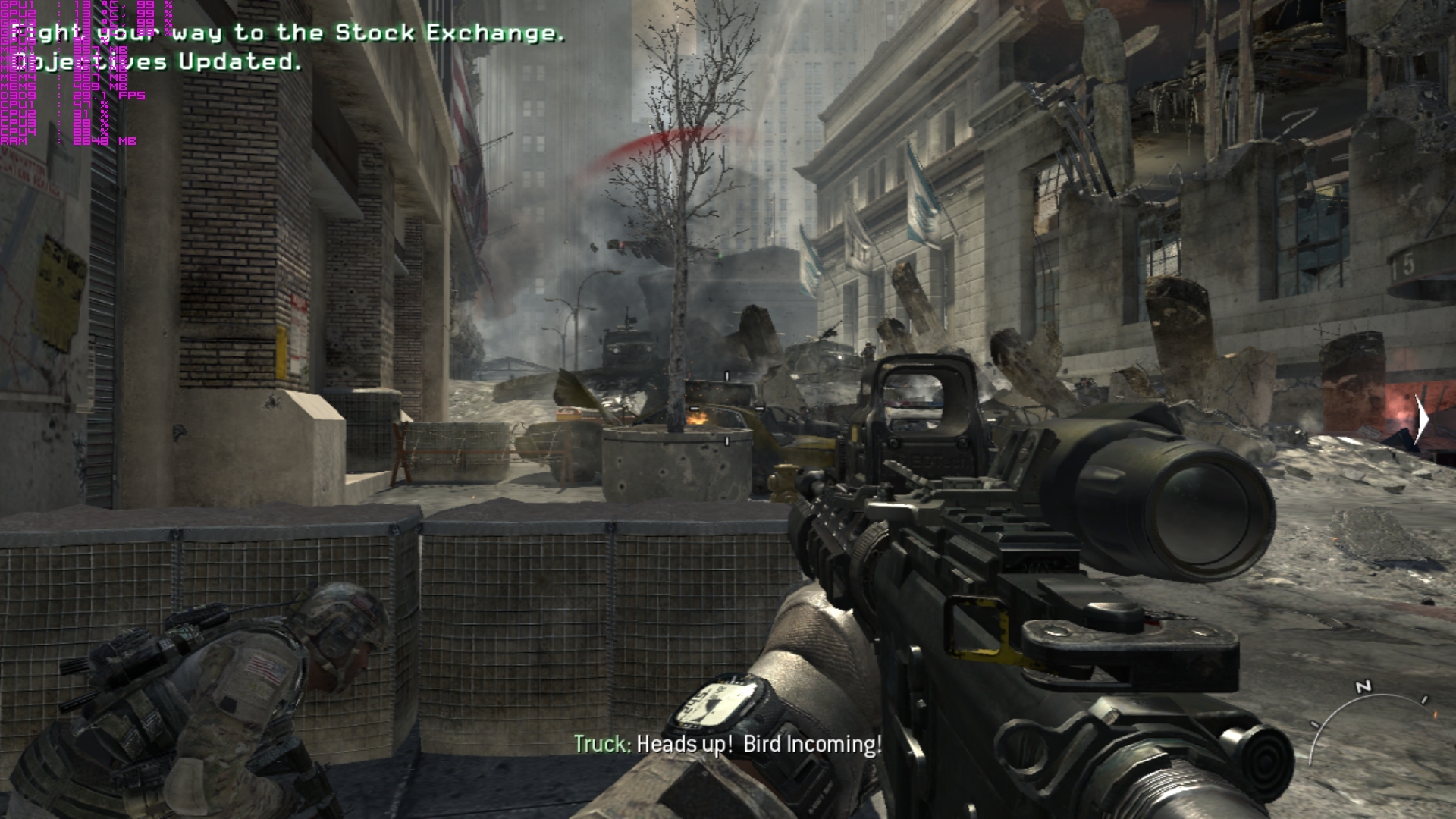

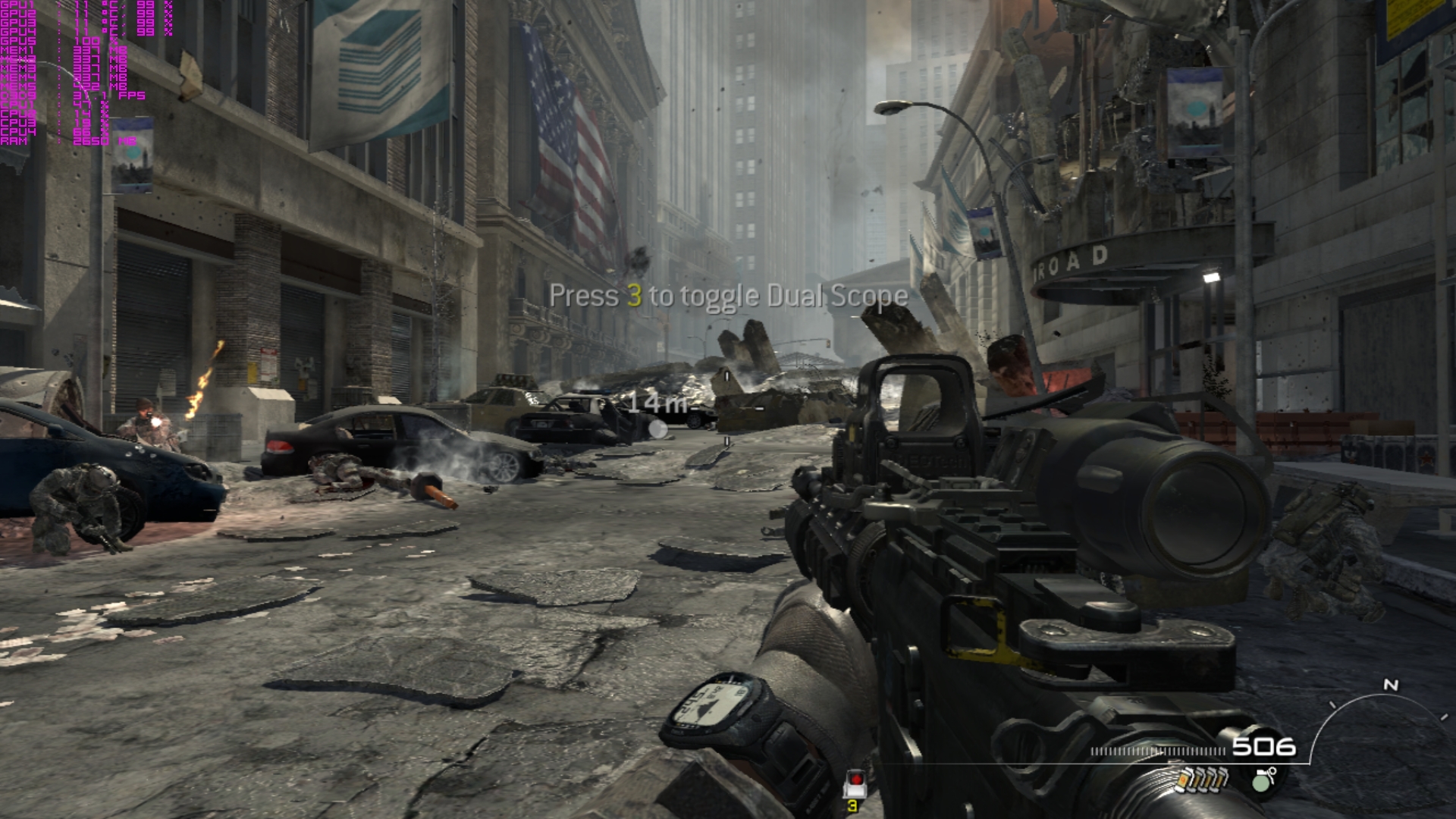

COD MW3 1920x1080 High 2X AA
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
Değerlendirme :
---------------------------------------
Mini İtx , aslında bir serüven. Şöyle ki , bence kasalar daha da küçülmeli , sistemlerin performansları düşmeden daha da küçük kasalar piyasada olmalı. Böylece güçlü sistemlerimizi daha kolay taşıyabilir, istediğimiz her yerde kullanabiliriz. Mini İtx sistemi olanlar yada kurmayı düşünenlerin yorumları konu için oldukça değerli olacaktır. Konu henüz istediğim gibi şekillenmedi ama zaman buldukça devamını mutlaka getireceğim.
Teşekkürler.
Bonus
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
