JLH 1969 CLASS A AMFİ YAPIMI
| Bu amfiyi cok merak ediyorum başarılar dilerim |
< Bu ileti mobil sürüm kullanılarak atıldı >
|
Her türlü önlemi düşünüp almanız güzel. Bu arada John Linsley Hood'un Nelson Pass ile birlikte en takdir ettiği iki mühendisten biri olduğunu söylemeliyim. Gerek insan olarak kişilikleri, gerek teknik bilgi ve yaratıcılıkları ile... Tekrar kolay gelsin. |
Bu mesajda bahsedilenler: @sympathy_boy
 |
Bu mesaja 1 cevap geldi.
Iyi is cikarmisin üstad  keyifli dinlemeler. Bu arada bu amfi fullrange hoparlörlerle cok iyi çalar diye düşünüyorum. |
< Bu mesaj bu kişi tarafından değiştirildi spor911 -- 20 Temmuz 2019; 3:47:23 >
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @sympathy_boy

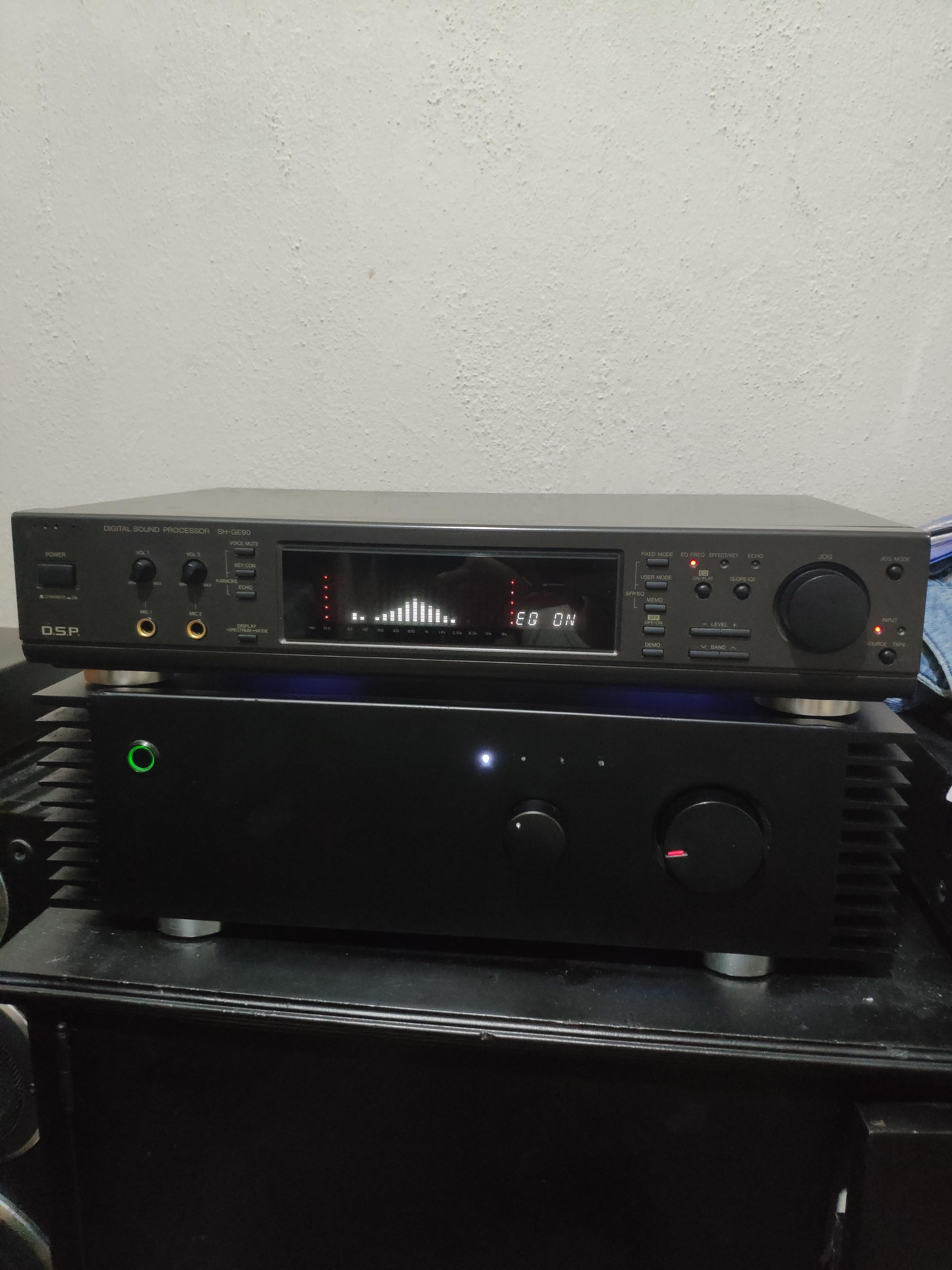

| Teşekkür ederim hocam 🙂 evet fullrange olsa tadından yenmez lakin şuan sony ss-d905 kullanıyorum. technics sh-ge90 ekolayzerim var onunla beraber biraz eşitleme ayarıyla işimi görüyor. Zaten hi end beklentim de yok bu şekil de idare eder 🙂 |
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @spor911
|
İşe trafo ile başlayalım. Trafo 2* 25v 350w lık Tormak sarımı toroid bir trafo. Ben bu trafoyu bir önceki amfim de kullanıyordum ve diğer donanım parçaları için ek trafo kullanmıştım. Yeni yapacağım amfi de tek trafo ile halletmek istiyorum bütün işi. Bu sebeple elimde ki trafoya ek uçlar ekledim. 2* ayrık 12v ve 1* 10v. Bu çıkışlar input, hop koruma ve potansı besleyecek. Jlh beslemesin de dikkat etmemiz gereken çıkışların ortak uç olmaması. Yani 25v 0 25v simetrik bağlayıp kitlere bölmemeniz. Her iki kanal için Uçların ayrık olmasına özen gösterin. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 29 Nisan 2019; 18:48:26 >
< Bu ileti DH mobil uygulamasından atıldı >
|
Amfi için filtre devresi hazırladım. 8 adet 10.000uf 50v teapo kullandım. Kanal başı 4 adet olmak üzere ayırdım. Doğrultma devresi henüz hazır değil onu da hazırladığım da burada paylaşıcam. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 4 Mayıs 2019; 7:38:59 >
< Bu ileti DH mobil uygulamasından atıldı >
|
Filtre devresine her kanal için birer adet 0.1uf mkp10 wima kapasitör ekledim. < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
|

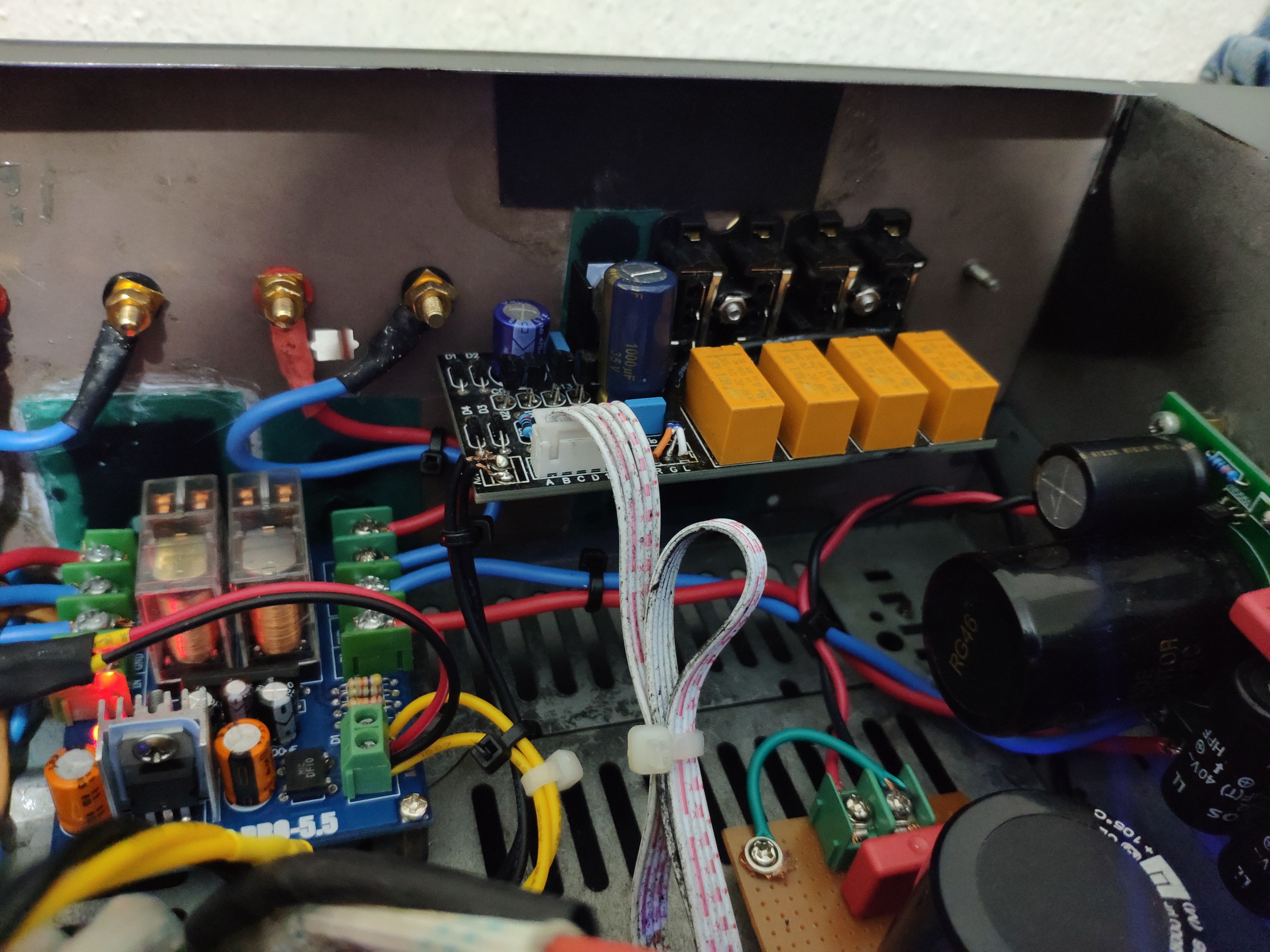

Amfi de kullanacağım kumandalı pot devrem geldi. Bu devre ses kontrolü dışın da eğer röle bağlantıları yapılırsa on/off özelliği kazandırıyor. Devre de orjinal Alps-Rk168 50k potansiyometre mevcut. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
|
Köprü diyot devresi hazır. 18.000uf matsushita kapasitörlerden birer adet daha mevcut. Onları da amfi kitlerinin üzerine takcam. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
|

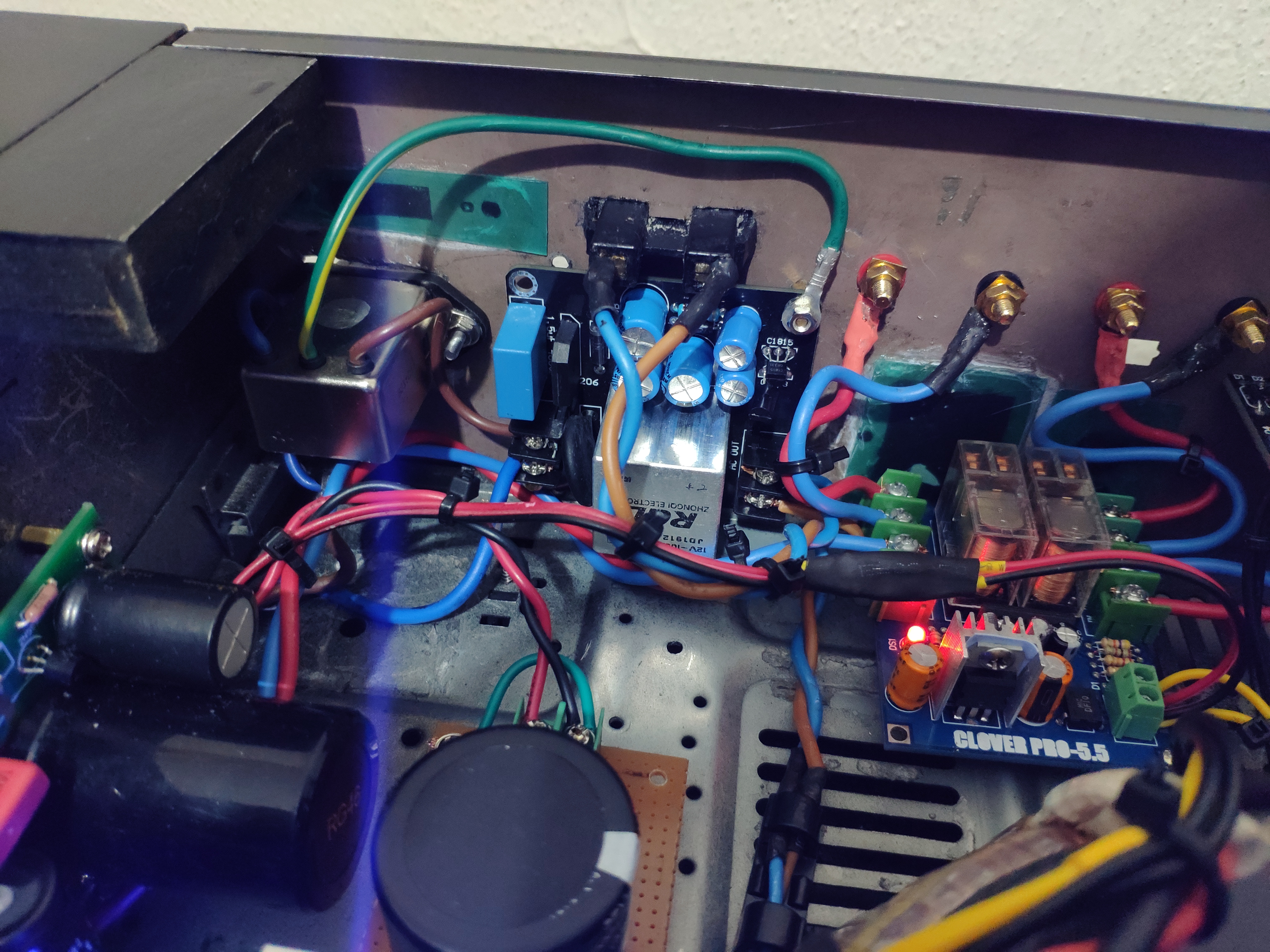

Soft start devresi az önce geldi. Gayet kaliteli malzemelerle donatılmış iyi bir parça. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
| Teşekkürler üstadım 🙂 |
< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 15 Mayıs 2019; 14:54:39 >
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @the_cantan
Malzeme toparlıyorum hocam henüz gelmeyen bazı elemanlar var. yakın da gelişmeleri paylaşacağım < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 18 Mayıs 2019; 23:18:46 >
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @H@$@N
| Eyv dostum. Uğraşıyoruz bakalım ne çıkacak ortaya 🙂 |
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @cobi
|

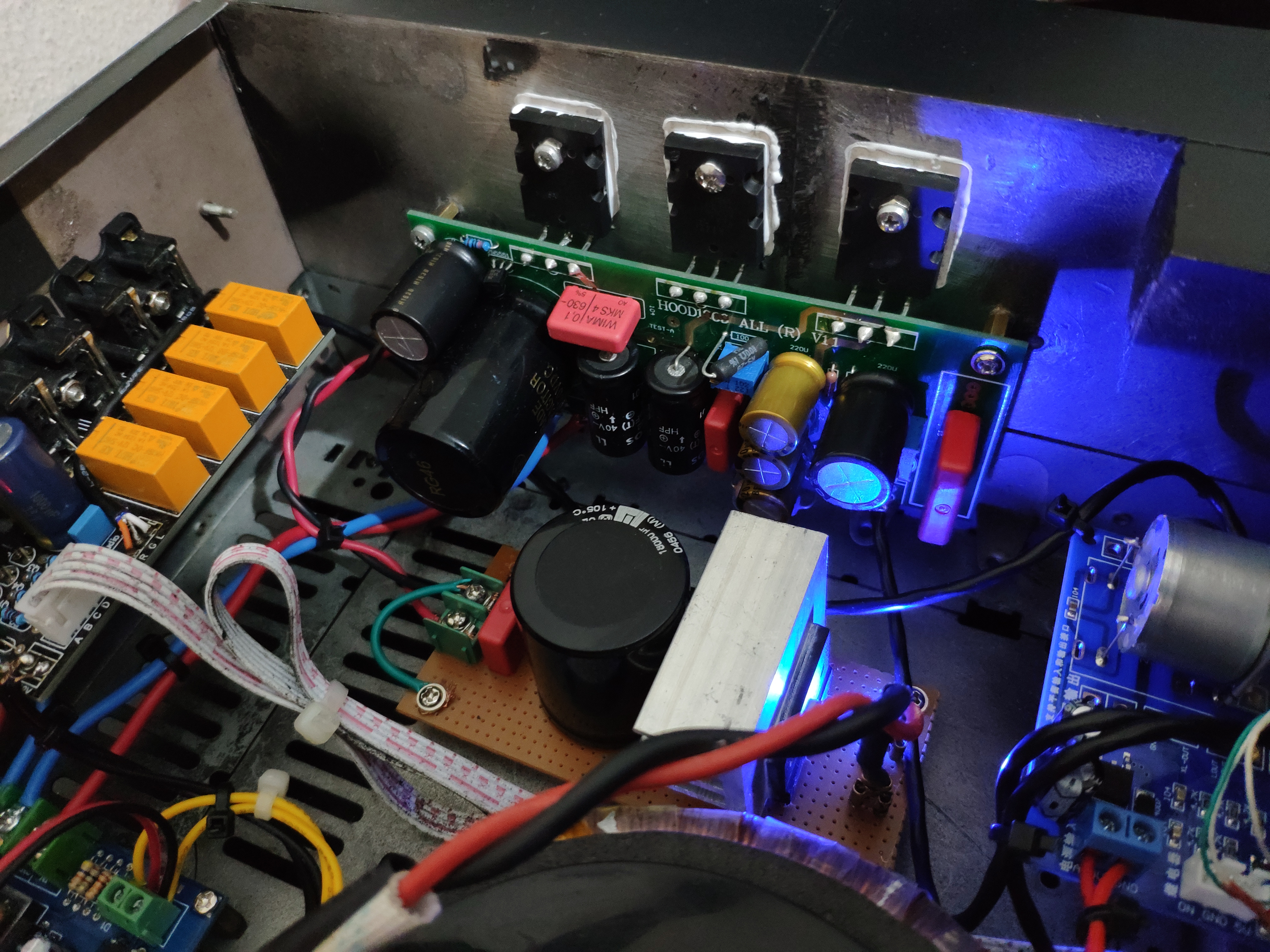

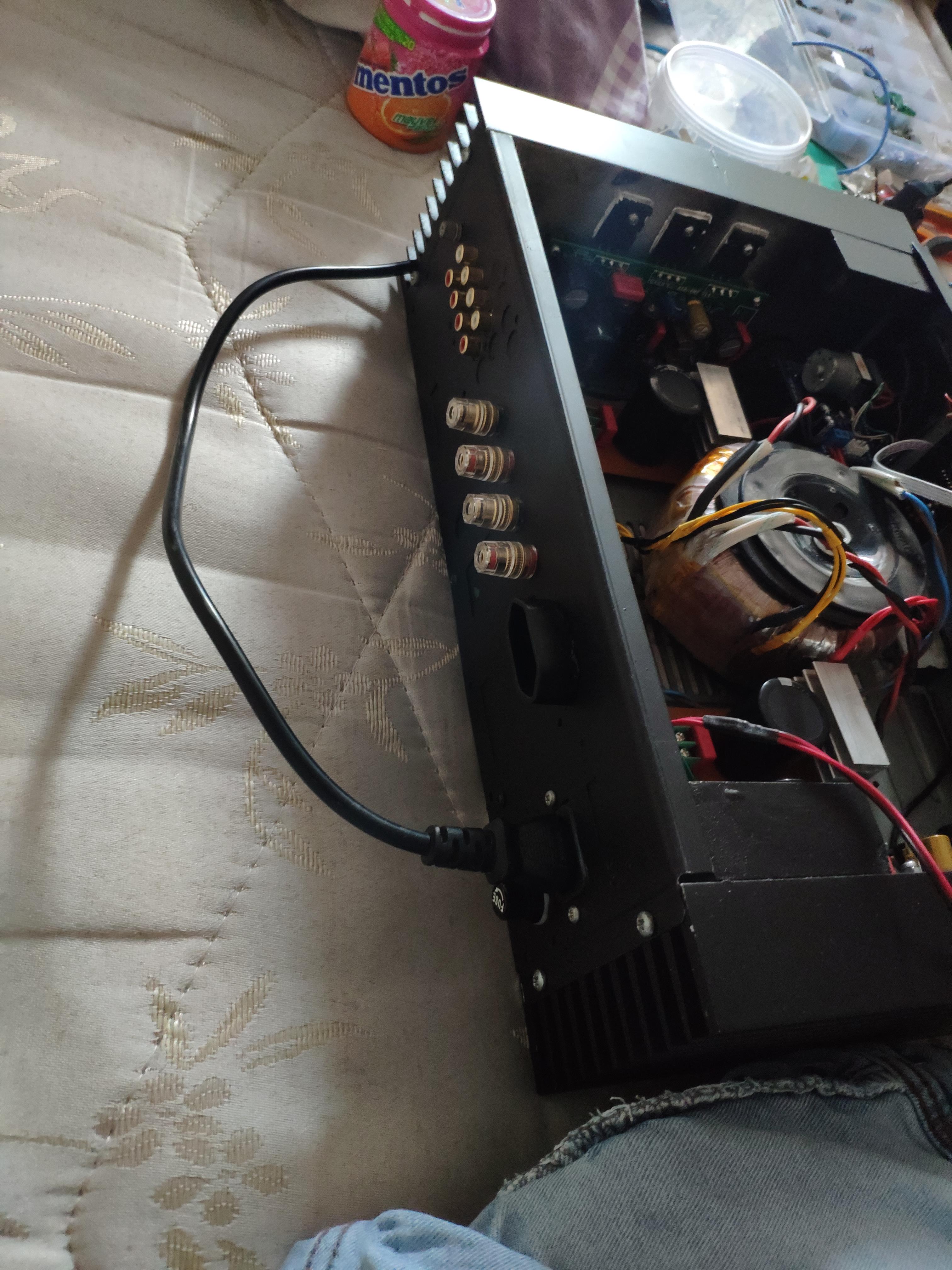

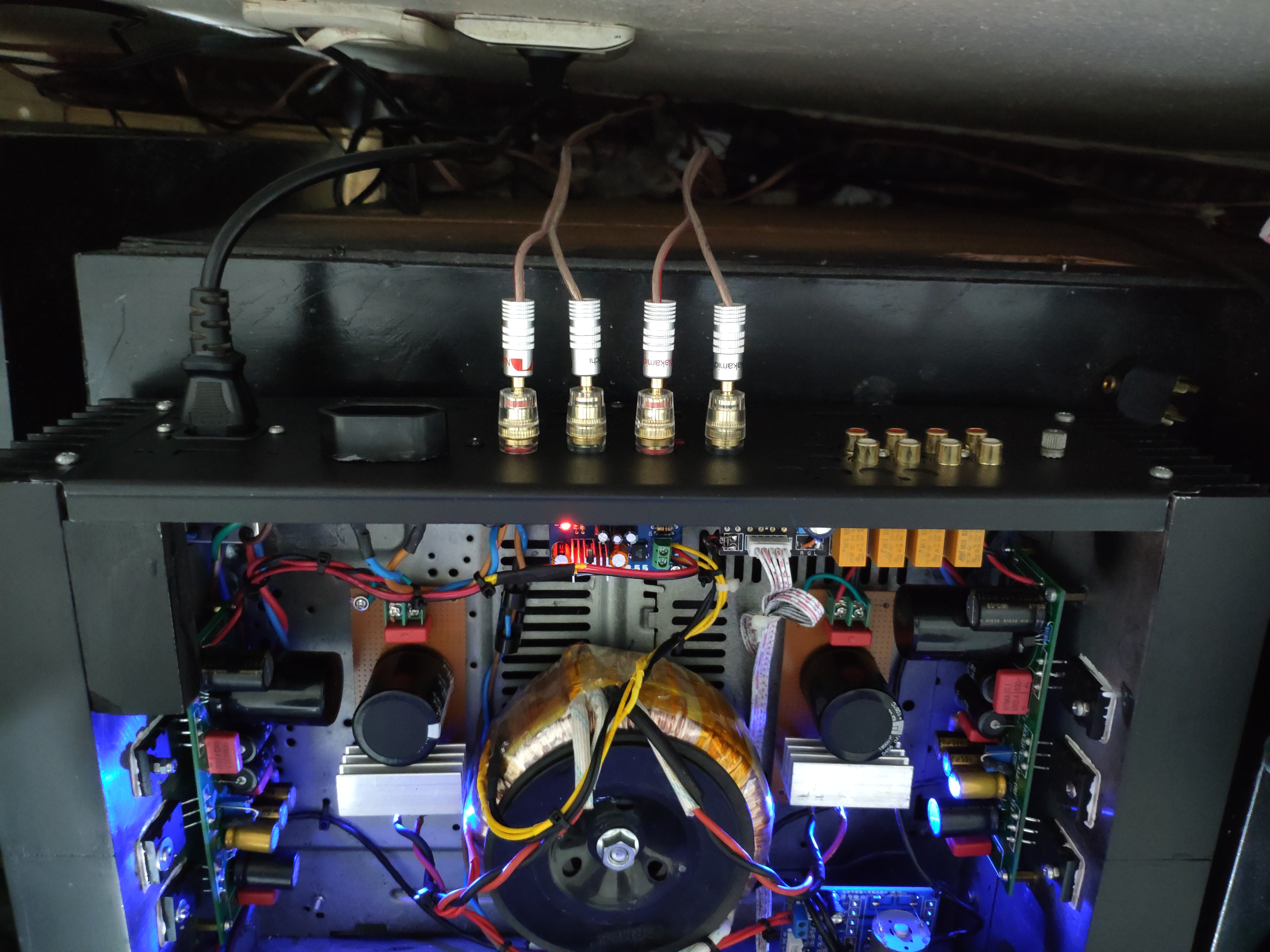

Transistörler hariç Amfi kitlerinin montajı tamamlandı. Transistörleri kasaya vidaladığım sırada montajlıcam. Montaj sırasında Gümüş alaşımlı lehim kullandım. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi sympathy_boy -- 24 Mayıs 2019; 22:59:44 >
< Bu ileti DH mobil uygulamasından atıldı >
John linsley abimiz ve benim kullanacağım devrenin şeması 🙂 < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
Malzemeler geldikçe burada resimlerini ve bilgilerini paylaşacağım.
Kısaca,
Trafomuz 350w, soft start, input selector, hoparlör koruma ve kumandalı potansiyometremiz olacak.
