Transistör test devresi yapımı
| Üstadım Çok teşekkürler .. hemen bir tane çakıyorum bakalım sonucu bildireceğim .. Selametle kalın.. |
Bu mesaja 2 cevap geldi.
Kolay gelsin. Takıldığınız yerler olursa, yardımcı olmak isterim... |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @kenakord
| cihaz ölçülen diyot transistörü kendimi algılıyo. |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @muhsin kamer
Evet. |
|
Ölçümü yapılacak malzeme problara takılır, Mavi renkli bas-çek butona bir kez basılır, sonuç ekranda görülür. Devreye Kırmızı prob=1 Siyah prob=2 Sarı prob=3 olarak monte edilmiştir. Ekranda görülen 123 sayıları, bağlantı yapılan bacakları göstermektedir. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi muhsin kamer -- 20 Kasım 2014; 19:48:50 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @kadircitak
| Hocam bu iyi bir paylasim cok teşekkürler bende birtane yapmayi planlıyorum. |
Bu mesaja 1 cevap geldi.
| Bu aletin iki versiyonu var sanırım biri bobin ölçüyor fakat triyak ölçmüyor diğeri triyak ölçüyor bobin ölçmüyor. |
Bu mesaja 1 cevap geldi.
|

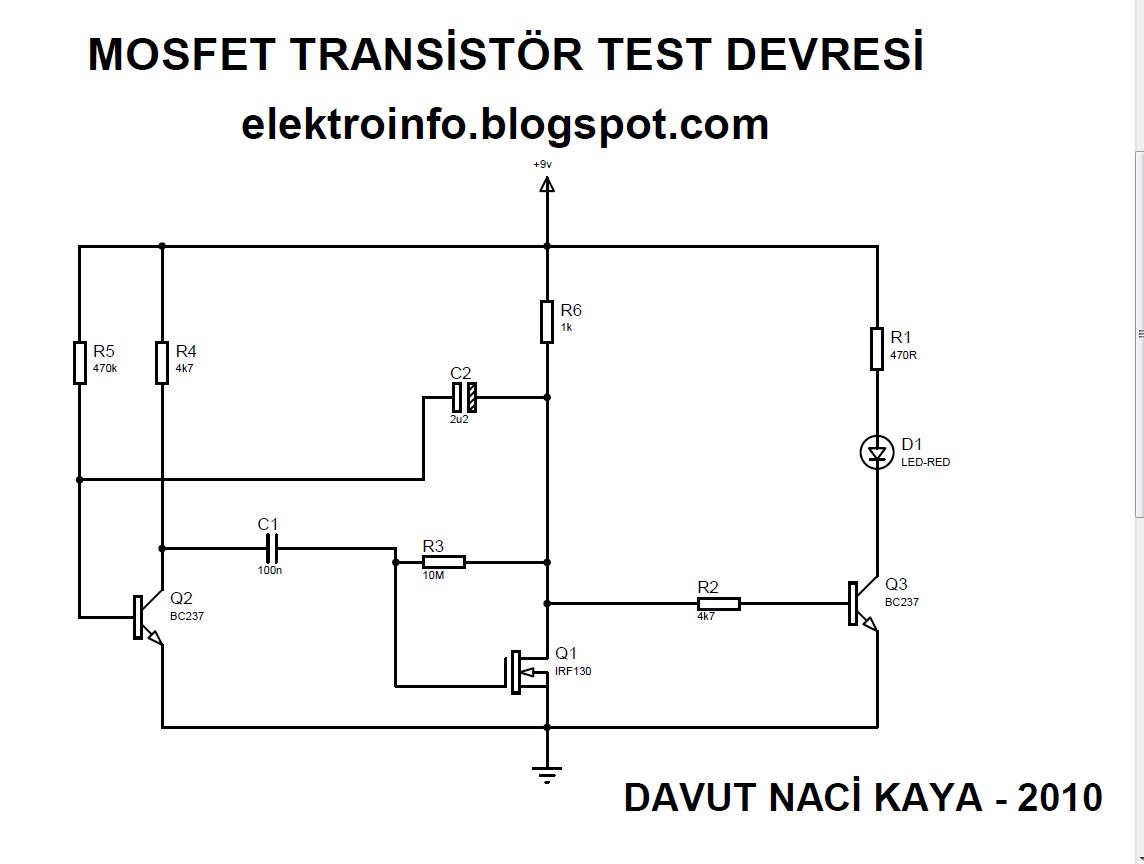

Konuya bu devreyi de iliştirelim işine yarayan olabilir sadece mosfet testi için, devredeki mos test mosfetidir,led flash yaparsa sağlam, hiç yanmazsa ya da sürekli yanarsa bozuk, devre çalışmaktadır. < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi porsche911turbo -- 23 Kasım 2014; 10:00:07 >
< Bu ileti mobil sürüm kullanılarak atıldı >
|
Kenakord usta, hazırladığınız devreyi tamamlayabildiniz mi? Eksik, yarım kalan bir şeyler var mı? Takıldığınız yerler olursa, yardımcı olmak isterim... |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @kenakord
| Üstad, Bu aralar bazı işlerimin yoğunluğunda fırsatım olmadı ama en kısa zamanda yapacağım .. Takıldığım konu olursa rahatsız ederim... Selametle kalın.. |
Bu mesaja 1 cevap geldi.
|
Muhsin Bey... Selamlar... Devreyi yapıp hazırladım ancak bendeki Microchip programlayıcı malüm atmegayı yüklemez.. bunu nasıl yükliyeceğiz . konu ile ilgili olarak Help me..!!!! |
| Muhsin hocam çok teşekkürler. cidden yararlı bir şema, yararlı olmasını geçtim yaptığınız devreyi anlatarak hangi elemanların ne işe yaradığını anlatarak bir nevi ders niteliğinde olmuş. sadece şema paylaşmak yerine böyle bir anlatım yaptığınız için çok teşekkürler |
< Bu ileti tablet sürüm kullanılarak atıldı > Bu mesaja 2 cevap geldi.
|
Sağolun arkadaşlar iyi dilekleriniz için. Yararlı gördüğüm cihazı sizlerle paylaştım.... Bu cihazı yapalı bayağı oldu veee çok kullanışlı. Malzemelerin bacak bağlantılarını bulmak için , İnanın Ölçü aleti kadar çok kullanmaktayım. ( datasheetlere bak. Katalog incele, bir yere not et bir sürü iş... ) Başka örnekler de var.< Resime gitmek için tıklayın > http://claudiuradu.blogspot.com.tr/2013/04/component-tester.html Bunlarda ticari sürümleri http://www.aliexpress.com/store/product/Free-shipping-New-Transistor-Tester-Capacitor-ESR-Inductance-Resistor-Meter-NPN-PNP-Mosfet/710410_690030990.html http://www.ebay.com/itm/Small-12864-LCD-Transistor-Tester-Capacitance-ESR-Meter-Diode-Triode-MOS-LCR-NPN-/321404670717 vs.. vs... İyi çalışmalar, kolay gelsin... |
< Bu mesaj bu kişi tarafından değiştirildi muhsin kamer -- 21 Şubat 2015; 21:11:43 >
Bu mesajda bahsedilenler: @modrizzt , @kenakord
|
Tembellik ve zamansızlık zor iş... Ben DX'ten hazırını aldım. Bu devre. Gayet güzel çalışıyor, sadece germanyum transistörlerde çuvallıyor ama o da zaten önemli değil. Bir de böyle kit halinde olanı var. Biraz daha ucuz. Vakit ayırıp yapanlara taktirlerimle  |
Bu mesaja 1 cevap geldi.
| Piclisi olsa da yapsak. |
< Bu ileti mobil sürüm kullanılarak atıldı >
Picli olsaydı ben hemen yapmaya başlamayı düşünüyordum ama malesef picli değil :( o yüzden ben de hazır alacağım, aldığınız sayfanın linkini paylaşırsanız sevinirim... |
Bu mesaja 1 cevap geldi.

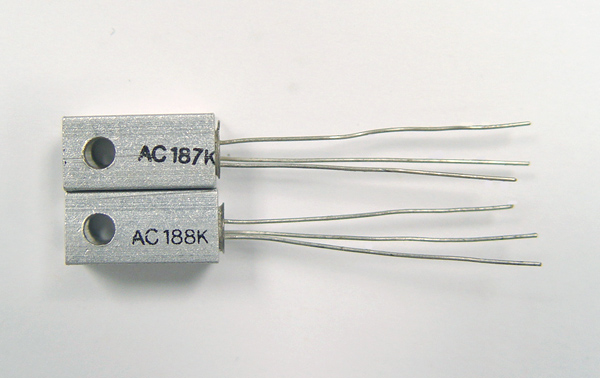

Germanyum transistörleri hala veya nerede kullanıyorsunuz? Elimde bir çift AC 187-188 var. Yıllardır durur...  < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Teknomani.com
Bu devre ATmega8 mikro işlemcisi üzerine kurulu ve çok kullanışlı bir devredir. Elektronikle uğraşanlar devamlı malzeme kontrolü veya bacak yapısını bilmek için kataloglar, interneti araştırma veya datasheetlerin içerisinde bacak yapılarını bulabilmek için zaman geçirirler. Oysa buradaki devrenin üç adet ölçüm bacağı var.
Elektronik ile ilgilenen kişiler için en önemli konulardan birisi de devrede kullandığı veya tamir etmekte olduğu devre üzerindeki yarı iletkenler özellikle ( transistör, diyot, led mosfet,.. gibi) elemanların tipi ve sağlamlığıdır. Uzun bir zaman alet kutusunda durmasından, bazen de devreyi üreten kişilerden kaynaklanan nedenlerle; yarı iletken elemanın üzerindeki yazılar okunamaz hale gelebilmektedir. Bu projede birçok yarı iletken elemanın tipinin belirlenmesi ve sağlamlığının kontrolü sağlamak üzere transistör test devresinden bahsedeceğiz. (Cihazın adı transistör test cihazı olarak belirtilse de, transistörle birlikte, mosfet, jfet, diyot, led, tristör, triak gibi elemanları test etmekle birlikte direnç ve kondansatör ölçümü de yapabilmektedir.)
< Resime gitmek için tıklayın >
Devreyi hazırlarken en kritik veya uğraştıracak eleman LCD ekrandır. Çünkü yassı şerit kablonun bir ucu konnektörlü de olsa da, diğer ucunun kabloları tek tek LCD konnektörüne lehimlenmesi gerekiyor. Daha sonra LCD tarafının kablo bağlantısına biraz sıcak silikon sıkılması kablo kopmalarını engel olacaktır.Kablolar karta lehimlendikten sonra kablonun lehim yerine yakın yerden kopmasına engellemek için sıcak silikon ile karta yapıştırılması yerinde olabilir.(Yoksa çok fazla oynayan kablolar, lehimlerine yakın yerlerinden kopmaları çok kolay olmaktadır).
Tüm dirençlerin (R7 hariç) %1 tolerans da olması önemlidir. Çünkü ölçüm sisteminin doğruluğu bu dirençlerin değerinin tam olmasına bağlıdır.
Devreye kondansatör ve dirençleri en kaliteli malzemeleri kullanarak monte ediniz.
< Resime gitmek için tıklayın >
Şema
Sistemin kalbini IC1 atmega8 işlemcisi oluşturuyor.Dikkat edildiği üzere bu devre üzerinde kristal yok. İşlemci iç saat üretecini kullanıyor.İç saat frekansı 1MHz olarak atanmıştır. İllede kristal kullanmak isteyenler için kristal frekansı 1MHz olmalıdır.
R1..R6 dirençleri yarı iletken malzeme test edilirken akım sınırlama ve gerilim (akım) ölçüm elemanı olarak kullanılmakta. (işlemci kontrolu ile).
R8 ve R9 dirençleri girişteki gerilimi ölçmek için (burada pil gerilimi için 9V oluyor) gerilim bölücü olarak kullanılıyor. R8 ve R9 dirençlerinin birbirine bağlandığı nokta aynı zamanda IC1'in ADC uçlarından birine bağlanmakta. Böylece ölçüm sonucu pil 7,6V ise "pil zayıf", pil 7,15V ise "pil boş" uyarısını verir. Besleme için adaptör kullanımında bu bölüm zaten sürekli normal çalışma olarak algılayacaktır.
R7 direnci IC1'in sıfırlama ucunun parazitik sinyallerden etkilenmesini engellemek için sürekli Vcc seviyesinde tutulmasını sağlar.(pull-up direnci)
IC2 entegresi 9V geriliminde işlemcinin kullandığı 5V besleme gerilimi oluşturulmasında kullanılan regülatör olan 7805'tir.
R10 trimpot LCD ekran için kontrast ayarında kullanılır. İsteyen tabii ki değerini deneyerek sabit dirençte kullanabilir. Farklı LCD tipleri için farklı büyüklükte sabit dirençler gerekebilir.
S1 ölçüm başlatmak için bas-bırak butonudur. Butona paralel bağlı C2 kondansatörü olası parazitik etkilere karşı filtre olarak kullanılmaktadır.
P2 LCD şerit kablo için bağlantı konnektörüdür.
S2 besleme gerilimini aç/kapa için anahtardır.
P3 adaptör ile besleme için bağlantı konnektörüdür.
Geri kalan kondansatörler filtre amaçlı kullanılmaktadır.
Devre Elemanları
680R %1 R1,R3,R5
470K %1 R2,R4,R6
10K %1 R7,R9
3K3 %1 R8
10K Trimpot R10
10µF/25V C1,C3
100nF C2,C4,C5,C6
Atmega8 IC1
7805 IC2
10P konnektör erkek-kart P2
adaptör girişi P3
6'li header isp
2x20 LCD(PCM200D) LCD modül
Bas-bırak buton S1
aç/kapa anahtar S2
10'lu kablo -
10P konnektör dişi-kablo -
3 adet prob -
< Resime gitmek için tıklayın >
KUTULAMA...
Piyasada satılan el büyüklüğündeki plastik kutu içerisine konacak devreye minik bir 2-3 wattlık trafo kafi gelecektir. LCD 'nin arka aydınlatmasını muhakkak kullanın. Cihazın çalışması için Minik bir anahtar ve bas çek buton takabilirsiniz. Kutudan dışarıya 30 cm. uzunluğunda 3 adet ayrı renklerde krokodilli kablo çekerseniz, malzemeleri pratik olarak takıp hemen ölçümlerini yapabilirsiniz. Aşağıda kendi atölyemde kullandığım cihazın, fikir vermesi açısından bir tanesinin resmini de koydum.
< Resime gitmek için tıklayın >
PCB + Şema + HEX tüm dosyalar içinhttps://yadi.sk/d/01Tnu04zcprfr
http://elektronikvelemciler.blogspot.com.tr/search?q=tester
Devrenin yapımı ve çalıştırılması basittir. Multimetre kadar çok kullanacağınıza inanıyorum.
Devreyi Türkçeye çeviren ve gerekli değişiklikleri yapan KABİL ATICI 'ya teşekkür ve dua edelim.
Devreyi hazırlayıp, kullanmak isteyen arkadaşlara başarılar dilerim.
