Sağolun arkadaşlar iyi dilekleriniz için. Yararlı gördüğüm cihazı sizlerle paylaştım.... Bu cihazı yapalı bayağı oldu veee çok kullanışlı. Malzemelerin bacak bağlantılarını bulmak için , İnanın Ölçü aleti kadar çok kullanmaktayım. ( datasheetlere bak. Katalog incele, bir yere not et bir sürü iş... ) Başka örnekler de var.< Resime gitmek için tıklayın > http://claudiuradu.blogspot.com.tr/2013/04/component-tester.html Bunlarda ticari sürümleri http://www.aliexpress.com/store/product/Free-shipping-New-Transistor-Tester-Capacitor-ESR-Inductance-Resistor-Meter-NPN-PNP-Mosfet/710410_690030990.html http://www.ebay.com/itm/Small-12864-LCD-Transistor-Tester-Capacitance-ESR-Meter-Diode-Triode-MOS-LCR-NPN-/321404670717 vs.. vs... İyi çalışmalar, kolay gelsin... |
Tembellik ve zamansızlık zor iş... Ben DX'ten hazırını aldım. Bu devre. Gayet güzel çalışıyor, sadece germanyum transistörlerde çuvallıyor ama o da zaten önemli değil. Bir de böyle kit halinde olanı var. Biraz daha ucuz. Vakit ayırıp yapanlara taktirlerimle ![]() |
Picli olsaydı ben hemen yapmaya başlamayı düşünüyordum ama malesef picli değil :( o yüzden ben de hazır alacağım, aldığınız sayfanın linkini paylaşırsanız sevinirim... |
Ustam hepsi aynı... İçerisindeki devre bu < Resime gitmek için tıklayın > Tercih sizin. Belki ZIF soket bağlantıları farklıdır. O da önemli değil zaten, hangi işlemcinin nereye takılacağı, cihaz üzerindeki etiketlerde gösteriliyor. Yazılım olarak ProgISP 1.7.2 kullanmanızı öneririm. PROGISP 1.7.2 Yazılımı da yandex'e yükledim buradan indirebilirsiniz. https://yadi.sk/d/Y2_ufB-Vepyto Atmel devreleri ile ile ilgili önerdiğim sitede bayağı döküman ve programlayıcı, sürücüler var. http://www.fischl.de/usbasp/ Yeni başlayacaklar bu siteden yaralanabilirlerhttp://berik.net/forum/index.php?board=9.0 ZIF soketli programlayıcı. http://320volt.com/atmel-atmega8-zif-soket-usbasp-programlayici/ Çalışan devre, tarafımdan iki tane yapıldı. Halen kullanıyorum. ZIF soket bağlantı şekli mükemmel... (ATtiny 2313 bu ZIF sokette programlanabiliyor) Aşağıdaki videoyu sonuna kadar izleyin. Videodaki devre yukarıdaki şemanın aynısı. ATmega8 işlemci ile birlikte bir kaç malzemeden yapılmış devre... Videoyu çeken arkadaşlar AVR BURN O MAT yazılımını kullanmışlar (bu yazılımda sigorta ayarları yapmak gerekiyor) Ben PROGISP 1.7.2 yi öneririm. Tercih sizlerin... Videoyu izlemek için tıklayınız ATmel dünyasına girin, http://www.atmel.com/ kendinizi geliştirirsiniz, ufkunuz gelişir. Bir çok alanda yeni yeni devreler yaparsınız. ÖNERİRİM. Herkese İyi çalışmalar, kolay gelsin... |
Öncelikle sürücüler yüklenmeli 1- http://www.fischl.de/usbasp/ adresinden Download başlığı altından usbasp.2011-05-28.tar.gz sürücüyü bilgisayarınıza indirin. 2- usbasp.2011-05-28.tar.gz dosyasını açın > bin > win driver > LibUSB 1.2.4.0 sürücüyü bilgisayarınıza yükleyin. 3- Bilgisayarım > sağ tık > donanım aygıtlardan yeni taktığınız ATmel programlayıcı ve USBASP tanındığını görün. 4- ATmel programlayıcıyı bilgisayarınıza takın 5- PROG 1.72 Yazılımı bilgisayarınıza yükleyin. 6- ProgISP 1.72 yazılım simgesine > sağ tık > yönetici olarak çalıştır > seçeneği ile çalıştırın. 7- Atmega 8 işlemciyi PIN bağlantılarını doğru takarak programlayıcıya yerleştirin. 8- ProgISP > Program > select chip > ATmega8 seçili olsun ( Yanılmıyorsam RD veya SN ) tıkladığınızda alt kısımda ATmega8 tanındığına dair mesaj çıkacak. 9- Yazılımı işlemciye yüklemeye başlayabilirsiniz.. İyi çalışmalar, kolay gelsin... |
kenan abi linkteki programlayıcı ise gerekli program ve driverler mevcut bir bak istersen http://www.kalexelectronics.com.au/sp200s-usb-pic-atmel-micro-eeprom-programmer/ |

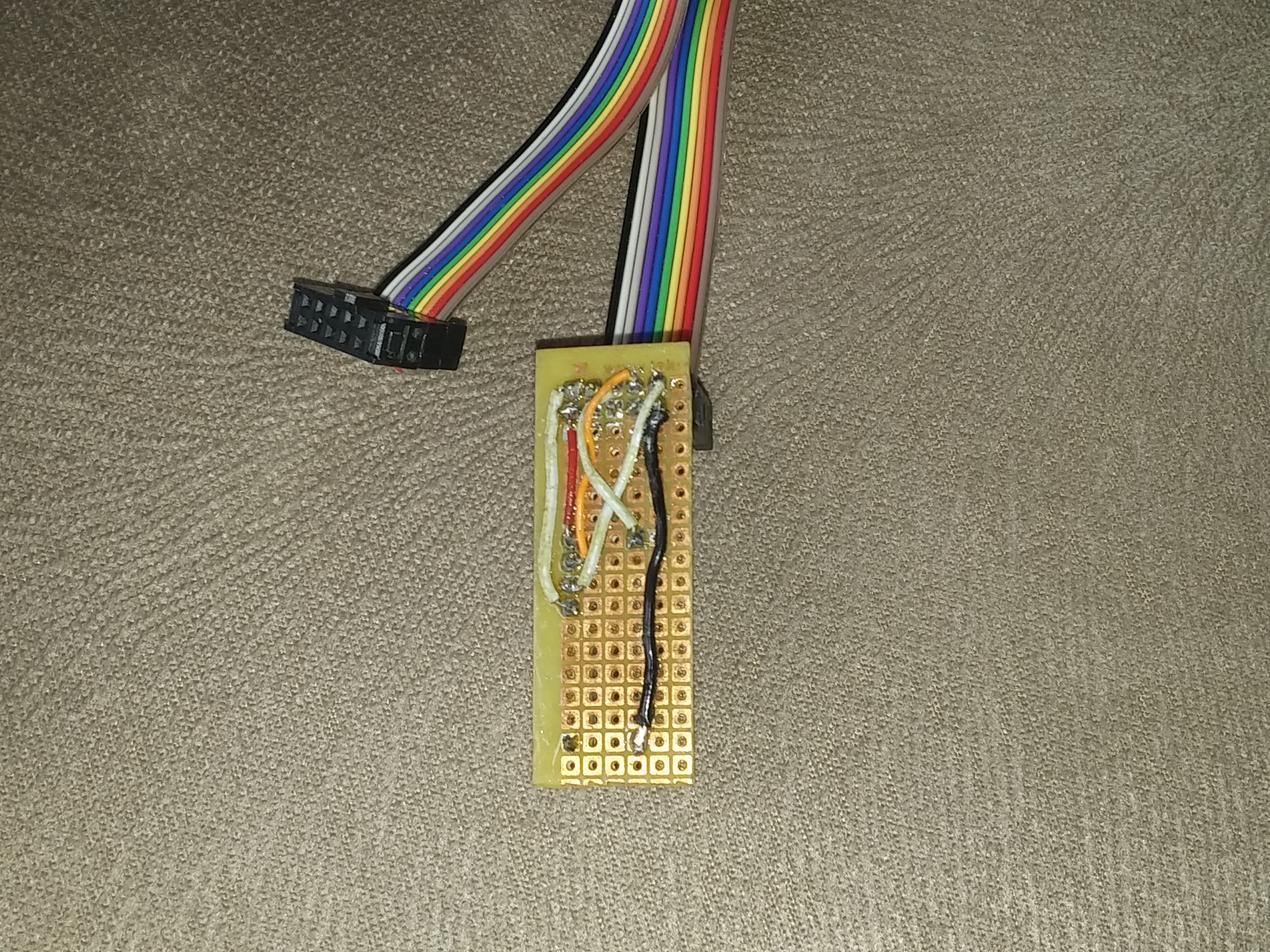

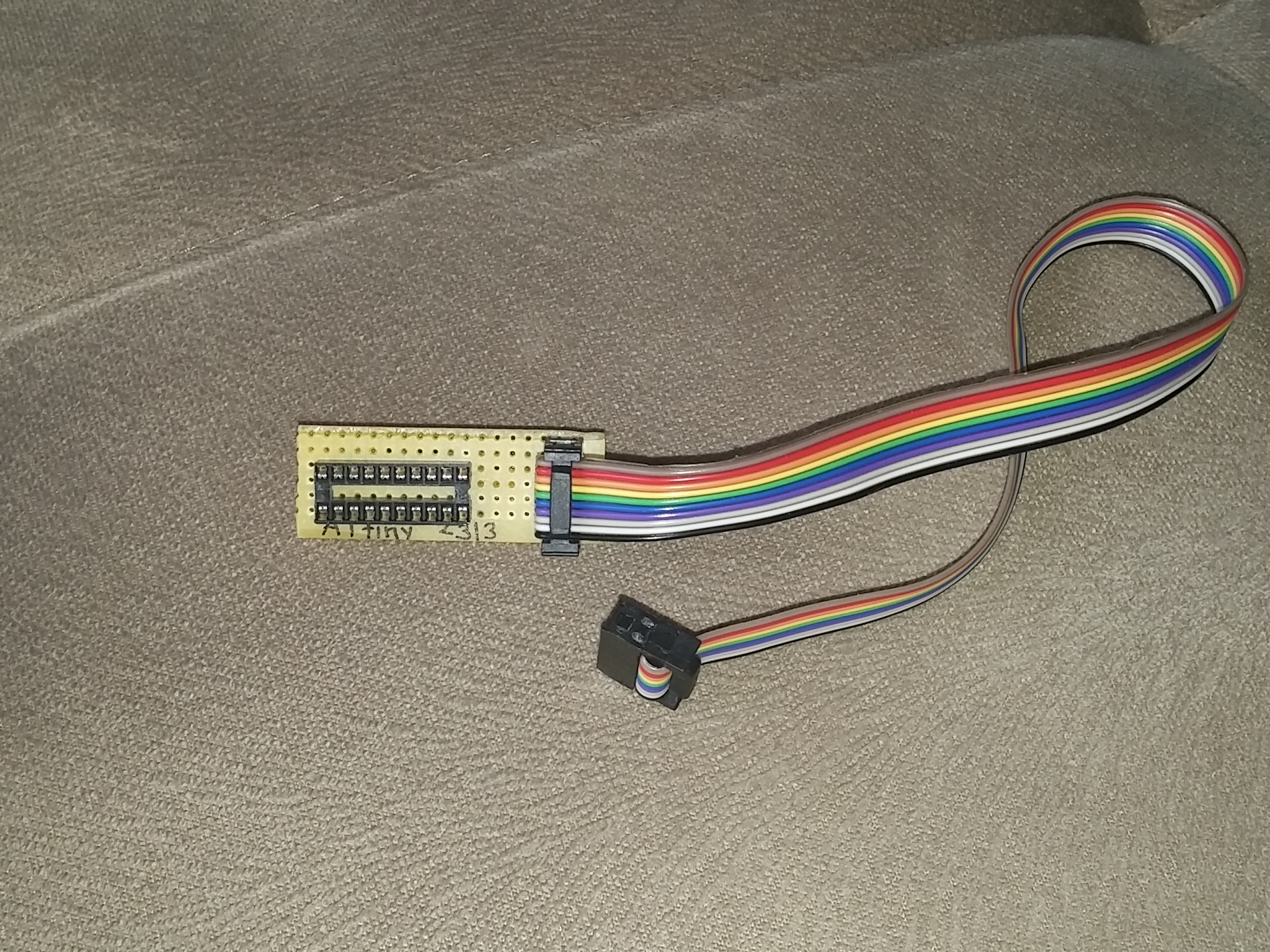

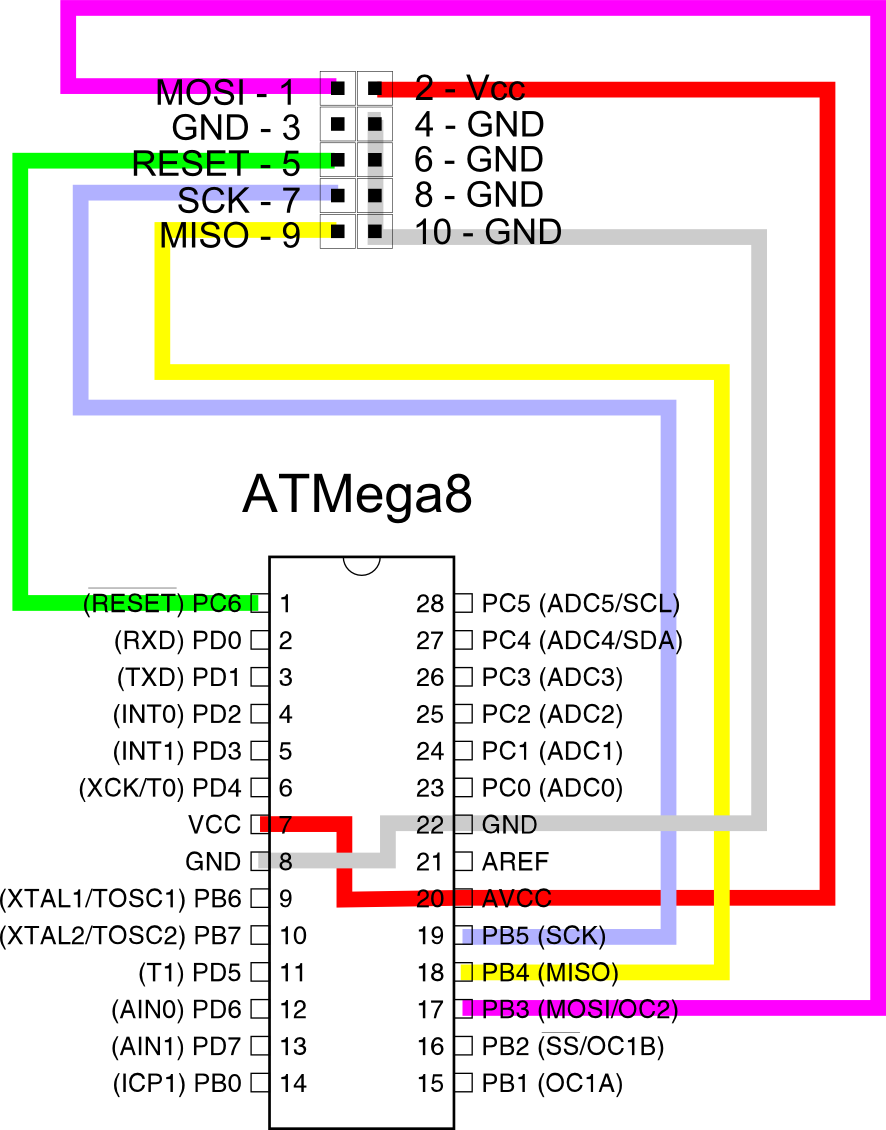

Ayrıca ustam bir şey daha dikkatimi çekti. Sizdeki programlayıcı bir çok mikro işlemci ve epromu programlayabildiği için, her işlemciyi farklı şekilde programlıyor. Bazı işlemciler ZIF sokette, bazı işlemciler ISP bağlantıyla, böylelikle ATmega8 ISP olarak programlanacak. ZIF sokete takarsanız ATmega8 'i tanımayacaktır. Buradaki listede böyle yazıyor http://www.kalexelectronics.com.au/sp200s-usb-pic-atmel-micro-eeprom-programmer/ ATmega8@ISP , ATmega8L@ISP Size önerdiğim programlayıcı yerine, değişik bir programlayıcı aldığınızdan dolayı, çözüm üretmeye çalışıyorum. Öncelikle USBasp sürücü yüklemelerini bir kere bırakın... Siz programlayıcı ile gelen yazılımları kurun. 28 li entegre soketine aşağıdaki bağlantıyı kurun. Programlayıcının 10 lu ISP bağlantısını 28 li entegre soketine bağlantıları yapın. ATmega8 'i ancak böyle tanıyacaktır. Sonucu buraya yazarsınız. < Resime gitmek için tıklayın > Bendeki programlayıcı da Attiny2313 'ü ISP bağlantıyla programlayabildiği için, pratik zif soketimi kendim oluşturmuştum. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > Kolay gelsin.. |
Sorunun çözüldüğüne sevindim. İyi günlerde kullan Ustam sizdeki programlayıcı AT89C51 ve AT89C2051 programlayabiliyor. Böyle bir programlayıcı aradığımı biliyorsunuz. Kaç liraya ve nereden aldınız. Ayrıca yukarıda önerdiğim devreyi de hazırlayın...Çok kullanışlı bir devre... ATmega8 de Zıf soketli kullanırsın.http://320volt.com/atmel-atmega8-zif-soket-usbasp-programlayici/ Videoyu izlemek için tıklayınız |

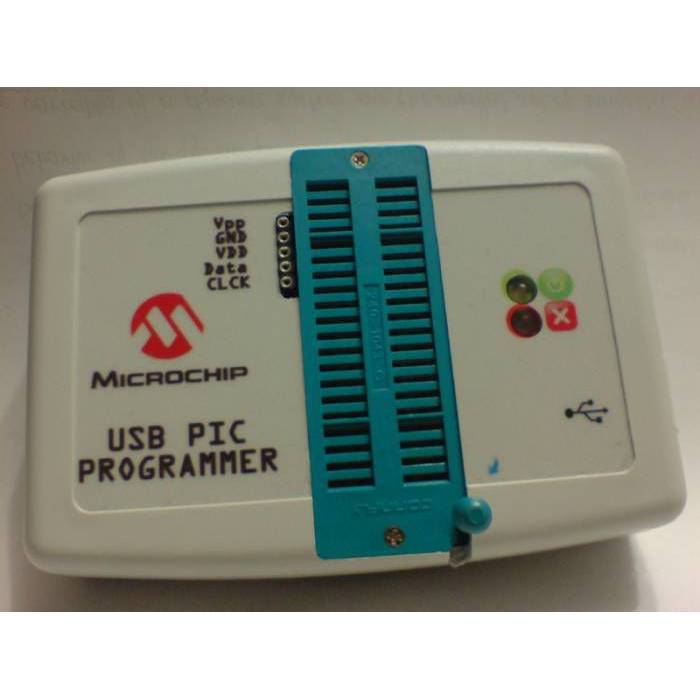

http://www.bluemavi.com/vitrin/kategori_vitrini1_new.asp?kategori=455#ara Yukarıda yazılı olan PIC programlayıcıyı alın pratik ve kolay kullanımı vardır. Bizim konularda bahsettiğimiz atmel programlayıcı PIC programlamayıda yapıyor... Ama sen başlangış olarak Yukarıda kısa yolunu verdiğim aleti alabilirsin .. Ben yıllardır aşağıda resmi görülen Mıcrochip kullanıyorum.. < Resime gitmek için tıklayın > |
transistor tester; http://www.ebay.com/itm/12864-ESR-Meter-led-LCR-Transistor-Tester-Diode-Triode-Capacitance-MOS-PNP-NPN-/271717079718 128x64 LCD li güzel bir şeye benziyor... 15.15$ mış |
aşağıdaki linkte bir test cihazı var, sizce bu test cihazını yapmak mı, yoksa satın almak mı daha mantıklı? http://www.aliexpress.com/item/High-Quality-Transistor-Tester-Capacity-ESR-RLC-L-C-R-Meter-Inductance-Resistor-NPN-PNP-MOS/32234829158.html < Resime gitmek için tıklayın > |
Nerede yazdığını buldum ben denemedim ama sen bir dene istersen. http://forum.donanimhaber.com/m_76445182/tm.htm |
Bu tip çalışma var. Ancak yeterli değil... Mega8 bu işi hakkıyla başarıyor. http://embedded-lab.com/blog/?p=815 |
Elimde ECIO40 geliştirme kartı var. 48MHz Pic 18F4455 geliştirme kartı var. Onunla FlowCode içinde program rutinlerini kopyalayarak aktarma çalışmasına başladım. Yaygın bir işlemci ve aynı yapıyı kabul eder. |
1. sayfa
Bu devre ATmega8 mikro işlemcisi üzerine kurulu ve çok kullanışlı bir devredir. Elektronikle uğraşanlar devamlı malzeme kontrolü veya bacak yapısını bilmek için kataloglar, interneti araştırma veya datasheetlerin içerisinde bacak yapılarını bulabilmek için zaman geçirirler. Oysa buradaki devrenin üç adet ölçüm bacağı var.
Elektronik ile ilgilenen kişiler için en önemli konulardan birisi de devrede kullandığı veya tamir etmekte olduğu devre üzerindeki yarı iletkenler özellikle ( transistör, diyot, led mosfet,.. gibi) elemanların tipi ve sağlamlığıdır. Uzun bir zaman alet kutusunda durmasından, bazen de devreyi üreten kişilerden kaynaklanan nedenlerle; yarı iletken elemanın üzerindeki yazılar okunamaz hale gelebilmektedir. Bu projede birçok yarı iletken elemanın tipinin belirlenmesi ve sağlamlığının kontrolü sağlamak üzere transistör test devresinden bahsedeceğiz. (Cihazın adı transistör test cihazı olarak belirtilse de, transistörle birlikte, mosfet, jfet, diyot, led, tristör, triak gibi elemanları test etmekle birlikte direnç ve kondansatör ölçümü de yapabilmektedir.)
< Resime gitmek için tıklayın >
Devreyi hazırlarken en kritik veya uğraştıracak eleman LCD ekrandır. Çünkü yassı şerit kablonun bir ucu konnektörlü de olsa da, diğer ucunun kabloları tek tek LCD konnektörüne lehimlenmesi gerekiyor. Daha sonra LCD tarafının kablo bağlantısına biraz sıcak silikon sıkılması kablo kopmalarını engel olacaktır.Kablolar karta lehimlendikten sonra kablonun lehim yerine yakın yerden kopmasına engellemek için sıcak silikon ile karta yapıştırılması yerinde olabilir.(Yoksa çok fazla oynayan kablolar, lehimlerine yakın yerlerinden kopmaları çok kolay olmaktadır).
Tüm dirençlerin (R7 hariç) %1 tolerans da olması önemlidir. Çünkü ölçüm sisteminin doğruluğu bu dirençlerin değerinin tam olmasına bağlıdır.
Devreye kondansatör ve dirençleri en kaliteli malzemeleri kullanarak monte ediniz.
< Resime gitmek için tıklayın >
Şema
Sistemin kalbini IC1 atmega8 işlemcisi oluşturuyor.Dikkat edildiği üzere bu devre üzerinde kristal yok. İşlemci iç saat üretecini kullanıyor.İç saat frekansı 1MHz olarak atanmıştır. İllede kristal kullanmak isteyenler için kristal frekansı 1MHz olmalıdır.
R1..R6 dirençleri yarı iletken malzeme test edilirken akım sınırlama ve gerilim (akım) ölçüm elemanı olarak kullanılmakta. (işlemci kontrolu ile).
R8 ve R9 dirençleri girişteki gerilimi ölçmek için (burada pil gerilimi için 9V oluyor) gerilim bölücü olarak kullanılıyor. R8 ve R9 dirençlerinin birbirine bağlandığı nokta aynı zamanda IC1'in ADC uçlarından birine bağlanmakta. Böylece ölçüm sonucu pil 7,6V ise "pil zayıf", pil 7,15V ise "pil boş" uyarısını verir. Besleme için adaptör kullanımında bu bölüm zaten sürekli normal çalışma olarak algılayacaktır.
R7 direnci IC1'in sıfırlama ucunun parazitik sinyallerden etkilenmesini engellemek için sürekli Vcc seviyesinde tutulmasını sağlar.(pull-up direnci)
IC2 entegresi 9V geriliminde işlemcinin kullandığı 5V besleme gerilimi oluşturulmasında kullanılan regülatör olan 7805'tir.
R10 trimpot LCD ekran için kontrast ayarında kullanılır. İsteyen tabii ki değerini deneyerek sabit dirençte kullanabilir. Farklı LCD tipleri için farklı büyüklükte sabit dirençler gerekebilir.
S1 ölçüm başlatmak için bas-bırak butonudur. Butona paralel bağlı C2 kondansatörü olası parazitik etkilere karşı filtre olarak kullanılmaktadır.
P2 LCD şerit kablo için bağlantı konnektörüdür.
S2 besleme gerilimini aç/kapa için anahtardır.
P3 adaptör ile besleme için bağlantı konnektörüdür.
Geri kalan kondansatörler filtre amaçlı kullanılmaktadır.
Devre Elemanları
680R %1 R1,R3,R5
470K %1 R2,R4,R6
10K %1 R7,R9
3K3 %1 R8
10K Trimpot R10
10µF/25V C1,C3
100nF C2,C4,C5,C6
Atmega8 IC1
7805 IC2
10P konnektör erkek-kart P2
adaptör girişi P3
6'li header isp
2x20 LCD(PCM200D) LCD modül
Bas-bırak buton S1
aç/kapa anahtar S2
10'lu kablo -
10P konnektör dişi-kablo -
3 adet prob -
< Resime gitmek için tıklayın >
KUTULAMA...
Piyasada satılan el büyüklüğündeki plastik kutu içerisine konacak devreye minik bir 2-3 wattlık trafo kafi gelecektir. LCD 'nin arka aydınlatmasını muhakkak kullanın. Cihazın çalışması için Minik bir anahtar ve bas çek buton takabilirsiniz. Kutudan dışarıya 30 cm. uzunluğunda 3 adet ayrı renklerde krokodilli kablo çekerseniz, malzemeleri pratik olarak takıp hemen ölçümlerini yapabilirsiniz. Aşağıda kendi atölyemde kullandığım cihazın, fikir vermesi açısından bir tanesinin resmini de koydum.
< Resime gitmek için tıklayın >
PCB + Şema + HEX tüm dosyalar içinhttps://yadi.sk/d/01Tnu04zcprfr
http://elektronikvelemciler.blogspot.com.tr/search?q=tester
Devrenin yapımı ve çalıştırılması basittir. Multimetre kadar çok kullanacağınıza inanıyorum.
Devreyi Türkçeye çeviren ve gerekli değişiklikleri yapan KABİL ATICI 'ya teşekkür ve dua edelim.
Devreyi hazırlayıp, kullanmak isteyen arkadaşlara başarılar dilerim.
