Cevap: Işıldak devresi yanan elemanlar... (8. sayfa)
| Teşekkür ederim sizin emeğinizde çok, umarım aynı ışıldağa sahip olanlara faydası olur. Tekrar teşekkürler. |
Bu mesajda bahsedilenler: @japon_japon
| Evet, şarj devresi gerçekten dandikmiş... Tamir oldu; yine yandı... Arkadaşlar cep tel. şarj cihazıyla bataryaların doğrudan şarj olabileceğini yazmış. Makul bir çözüm gibi geldi. Peki bataryalar dolunca şarj cihazının şarjı keseceği garanti mi? Kesmeyip de bataryaları patlatmasın sonra? |
Bu mesaja 1 cevap geldi.
|
Kesmez, sabit voltaj verir, telefon kendi içinde regule eder,, 6v akü ise 5v ile şarj olmaZ, 6.5v 7v olması lazım |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
Yani uzun süre şarjda durursa akünün / bataryaların patlama ihtimali var. Doğru anlamış mıyım? İçindeki bataryaların değeri için 4.5v değeri yazıyor. Elimde bir tane şarj cihazı var; 5v, 500ma. İş görür gibime geliyor. Eğer olursa şarj süresi ne kadar olmalı? Ne dersiniz? Bir de şarj cihazıyla batarya arasına 1n4001 diyot konulmasından bahsediliyor. İllâ kullanılacaksa artı ucu mu eksi ucu mu batarya tarafına gelmeli? |
< Bu mesaj bu kişi tarafından değiştirildi k-c-r -- 9 Haziran 2017; 0:32:0 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
| 4.5v a, 5v olur,, akünün içinde su kaynama sesi yapmazsa sorun olmaz.. diyot un amacını anlamadım,, bağlanırsa, beyaz yeri şarjın +sına gelecek |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @k-c-r
|

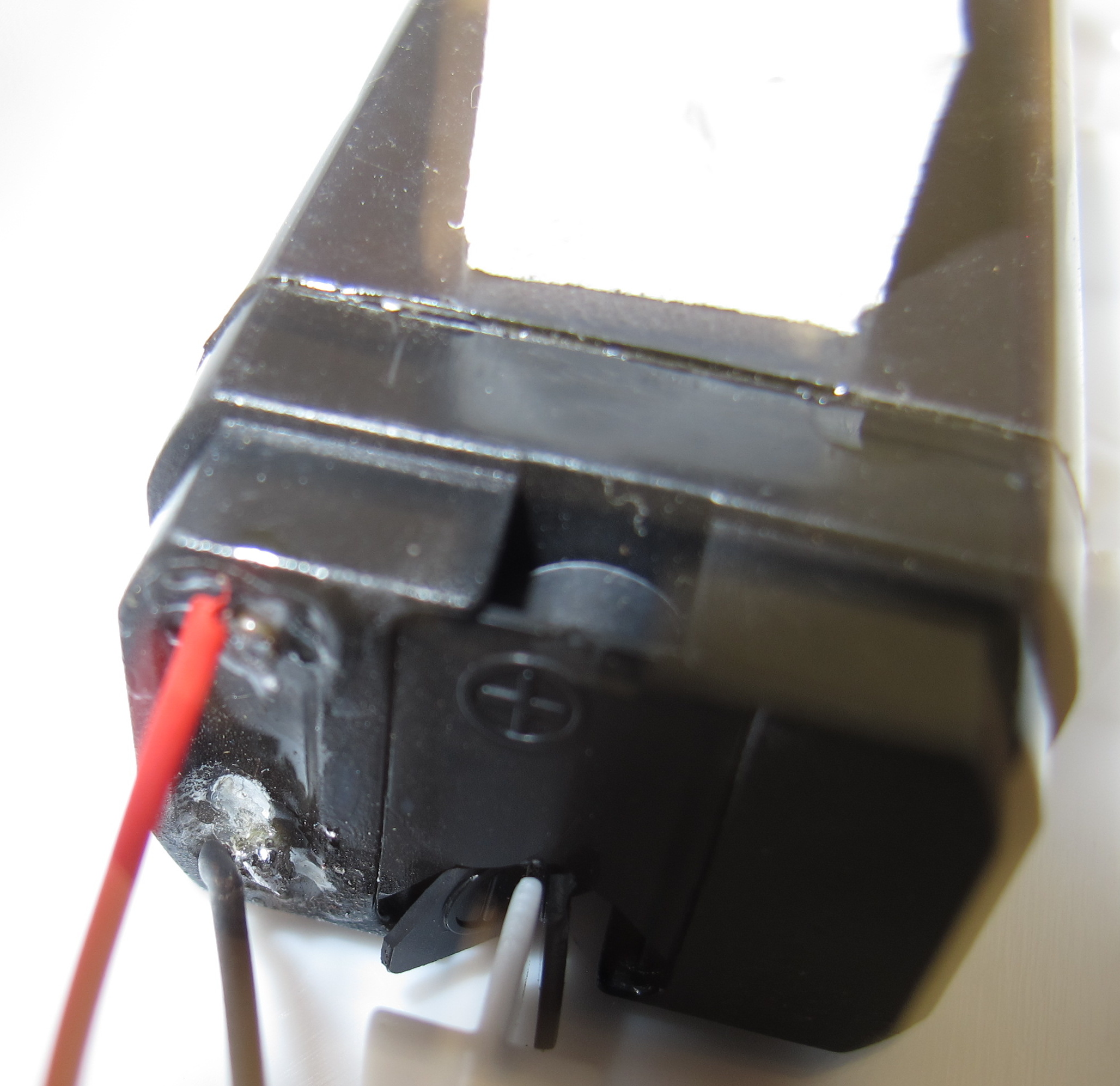

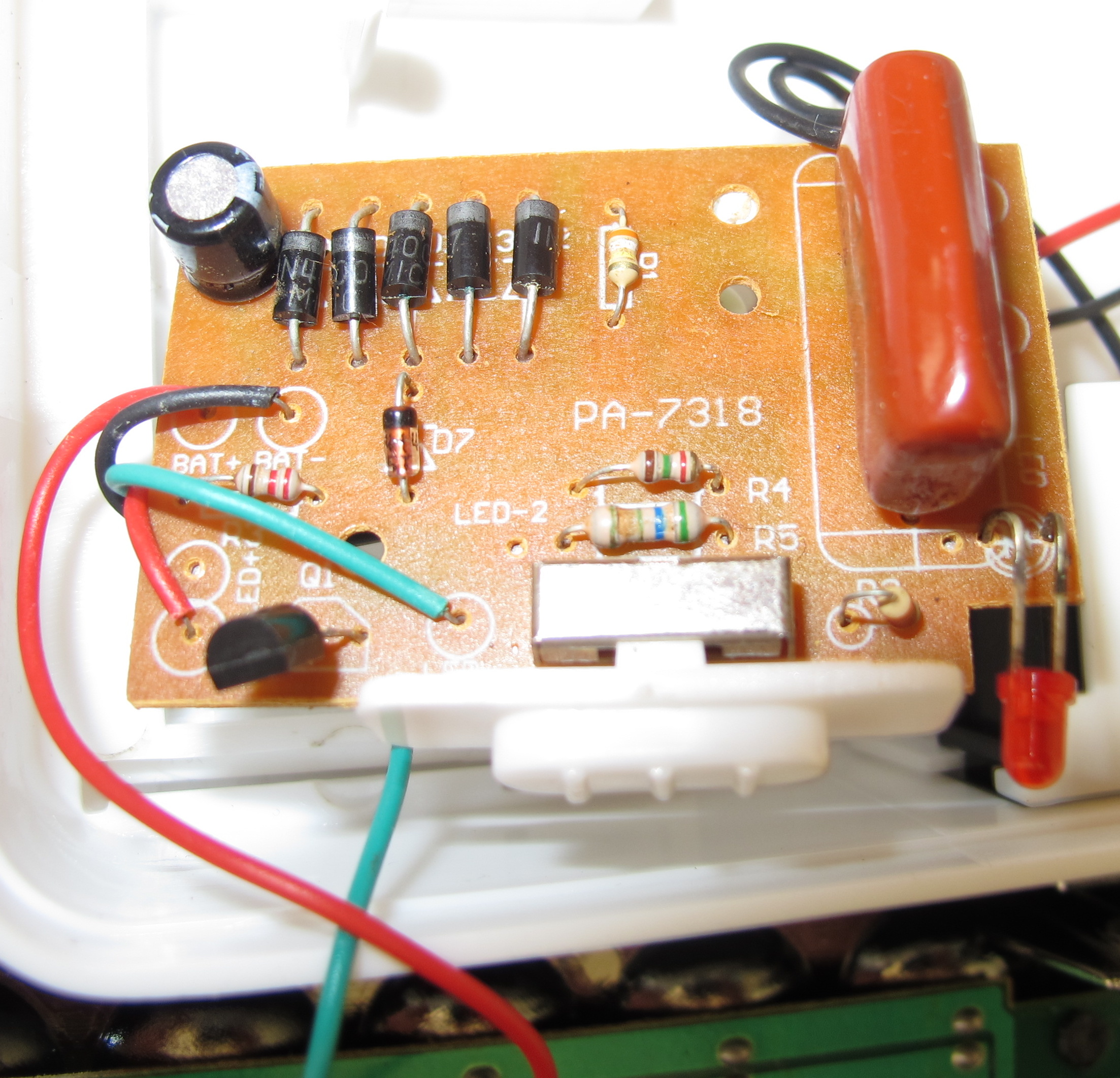

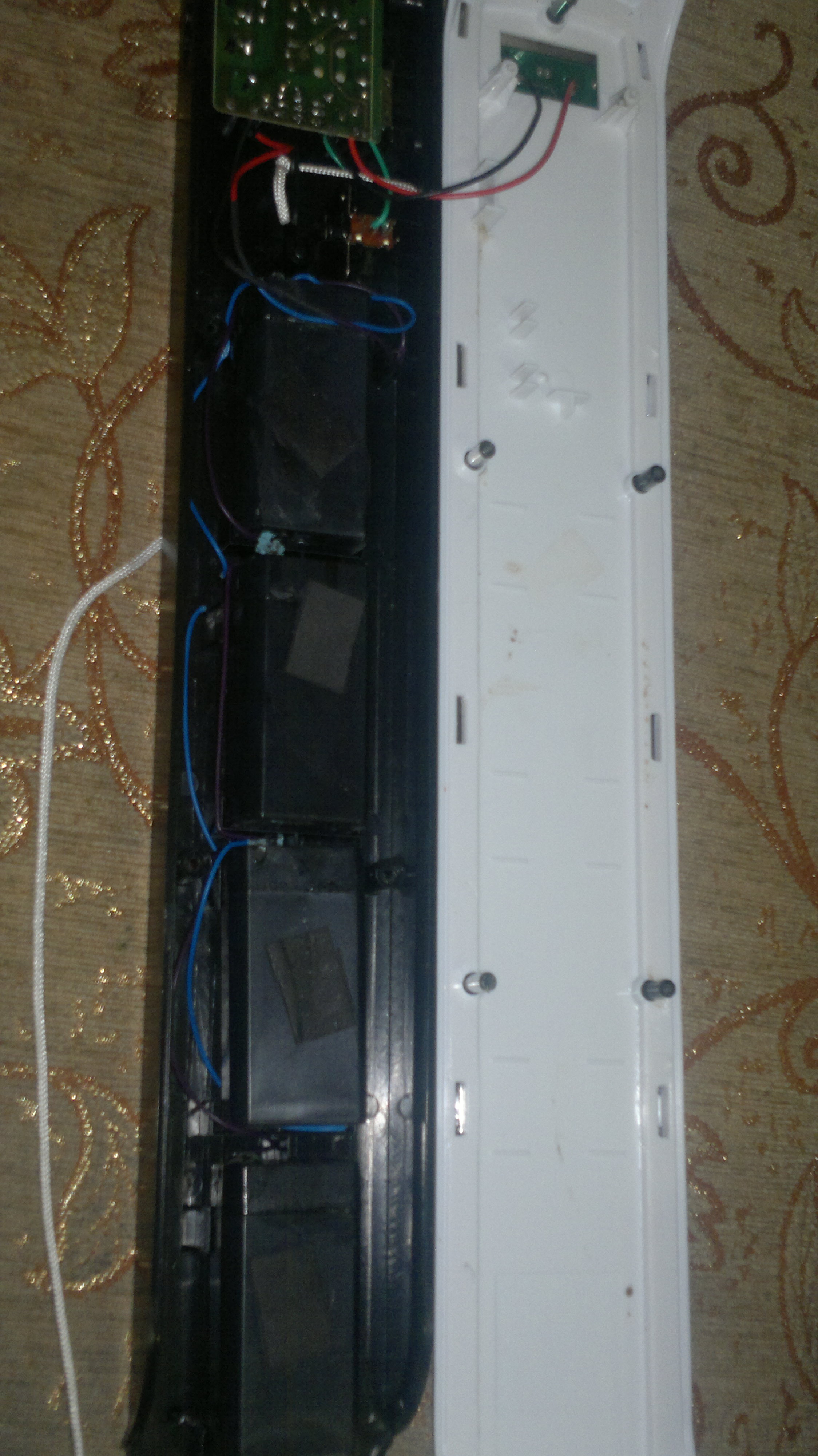

Işıldağın içini açtığım zaman tam tahmin ettiğim gibi devrenin yandığını gördüm. İki direnç yanmış; kondansatör de patlamış...: < Resime gitmek için tıklayın > Bataryalar bu şekilde dizilip bağlanmış: < Resime gitmek için tıklayın > Ancak beni şaşırtan bataryaların kutupları oldu. Oksitlenme zannedersem; mavi bir kurum oluşmuş. Kabloları da kopmuş. Ya da açarken koptu; bilemiyorum: < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Sizce bu kurumların oluşması normal mi? Yoksa bataryaların ömrünün bittiğini mi gösteriyor? Bu durumda kurumları temizleyerek lehimleyip şarja taksam tehlike arz eder mi? |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
|

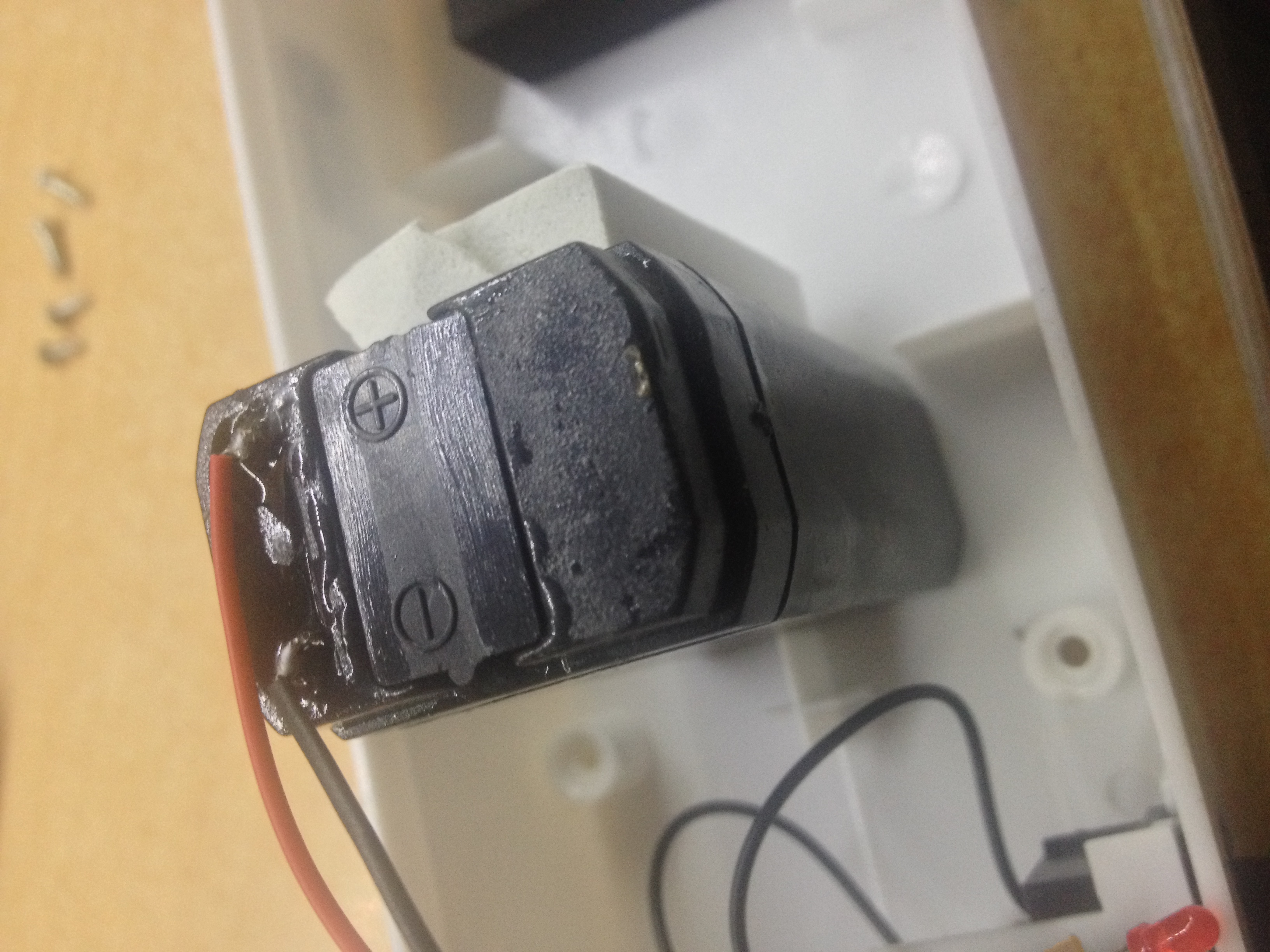

Arkadaşlar selam, Bende 3 tane yanmayan ışıldak var. - Birinin pili ölmüştü, seri bağlı 4lü pil yuvasına 4 tane şarjlı kalem pil takıp bağladım şu an sorunsuz kullanıyorum. - Diğerinin pili akmış söküp attım, Adaptörle 5v verip denedim çalışıyor. Şu haldeydi: < Resime gitmek için tıklayın > - Sonuncusu ise pili mi ölmüş anlamadım. Sökmedim pili. Devrede bi sıkıntı var mı bakarmısınız? Videoyu izlemek için tıklayınız < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
|
< Bu mesaj bu kişi tarafından değiştirildi k-c-r -- 16 Haziran 2017; 0:28:3 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
| Önemli değil , ışık olsunda ... |
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @k-c-r
|
Uzun süredir bu başlığa bakmamıştım. Benim sistem japon_japon arkadaşın bahsettiği şekilde devreyi değiştirince sorunsuz çalışıyor. Zaten ayda bir deşarj yapıyorum bataryayıda. Batarya 4V benim şarj voltajım 4.86 civarı filandı yanılmıyorsam yani ciddi bir sıkıntı olmuyor patlama filan olmadı. Kendi halinde banyoda duruyor. Elektrik gidince yanıyor. Tam istediğim gibi çalışıyor. Ben mevcut kartı modifiye ederek yaptım. Birde ışıldak içine direkt düşük voltaj gönderiyorum (5v) ilerde adaptörüm bozulursa onu değiştirmem daha kolay. 220V prizine ben 5V basıyorum. Geri kalanını devre hallediyor. @k-c-r @japon_japon |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @japon_japon , @k-c-r
Işıldak çalışmaya devam ediyor mu ? Hometech LED-712'den bende de bir tane var. Ama yanan dirençlerin renkleri kaybolmuş belli olmuyor. Yanan dirençlerle ilgili renkleri belli olarak resim veya şema var mı ? < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Batarya ile 220 volt arasında transformatör olmayan bu tip ışıldakları kullanmak oldukça sakıncalı. Prizde uzun süre bırakıldığında yangın çıkarabilir. Usb üzerinden yada 12 voltluk adaptörden şarj edilen ışıldaklar daha güvenli. Evinizde bulundurmayın bile kullanıpta arıza vermeyeni görülmemiştir bu ışıldakların. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| Bendeki Hometech LED-712 de de R4 (1,5 K ohm) direnç yanıktı ve 100 µF 50V kondansatör şişmiş ve neredeyse kısa devre gösteriyordu. Aynı zamanda akü de bozulmuştu. Baktım ki onarmak akıntıya kürek çekmek gibi olacak. 18650 Li-ion pil için yuva yaptım. Pilin şarjı bittiği zaman yedek pil takılabilir. 220V girişini söktüm, devre üzerinde yalnızca iki adet gerilim düşürücü direnci kullandım. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 2 cevap geldi.
|
Güzel elinize sağlık. Bir adet 4056 şarj devresi taksanız daha kullanışlı olurdu sanki. |
< Bu ileti tablet sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @neo-2
|
Merhaba, Tamir ettiğin ışıldak Hometech LED-712 mi? Bana yakından çekilmiş bir fotoğrafını ya da devre elemanlarının değerlerini gönderebilir misin? Batarya ve transistörleri yeniledim. 2 kondansatörü ve 2 direnci yeniledim. Fakat çalışmıyor. Yenilediğim dirençlerin değerlerinde bir hata yaptım galiba ya da arızalı bir direnç daha var. Teşekkürler. |
Bu mesajda bahsedilenler: @superlative
|
Selamlar Bende de led 720 devresi arızalandı Üzerindeki fiziksel arızalanan 1 K ohm 1.5 k ohm 100mf 50v transistör Değiştirdim 220 taktığında Kart üzerindeki 720 yazısının yanındaki 1.5k dirençten dumanlar çıkıyor Sorun ne olabilir yardım lütfen |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Hocam merhaba, bu devrenin çalışma prensibini ve çizimlerini tekrar paylaşabilirsiniz .Çizimlerin üzerine tikladigimda fotoğraf bulunamadı yazıyor.Ayrica devrenin çalışma prensibini biraz daha detaylı anlatabilirseniz memnun olurum. |
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @japon_japon
| Üstadım anlatiminiz çok açıklayıcı .Ağzınıza sağlık.6 v 4 Ah değere sahip akunun bulunduğu sarji ışıldak için buna benzer bir çözüm yolu olabilir mi |
