Işıldak devresi yanan elemanlar...
Bu konudaki kullanıcılar: 1 misafir, 1 mobil kullanıcı
370
Cevap 64711
Tıklama 0
Öne Çıkarma
Cevap 64711
Tıklama 0
Öne Çıkarma
-
Işıldak devresi yanan elemanlar...
Cevap Yaz
Konuya Özel
| Şarlı ışıldakların klasik sorunudur bu devrelerin yanması.İstisnasız hepsi bir süre sonra bozulur.Kendi bozulmakla kalmaz aküyüde öldürür.Hatta bozulmadan önce sağla... |
|
Şarlı ışıldakların klasik sorunudur bu devrelerin yanması.İstisnasız hepsi bir süre sonra bozulur.Kendi bozulmakla kalmaz aküyüde öldürür.Hatta bozulmadan önce sağlam iken bile akü için zararlı devre şeması.Çinlilerin en ucuz maliyetle işi kurtarmak için yaptıkları sistem,kullan at bile denebilir yani. Bu devre gerilim sınırlaması yapmaz aküyü devreden ayırıp ölçerseniz devrenin çıkışının çok yüksek olduğunu görürsünüz, bu devrede gerilim düşümü akü boş iken akü üzerinde gerçekleşir. Ama akü dolupda artık akım çekmemeye başladığı zaman gerilimde yüksek seviyelere çıkar ve akü sizlere ömür. Bunu aşmanın en etkili yolu bu devreyi komple iptal edip,bunun yerine telefon şarj aletinin smps devresini kullanmaktır. Telefon şarj aleti smps çalışıp çıkışı 5 voltda sabittir.Telefon şarj aletini bu devrenin yerine güzelce monte ettikden sonra şarj devresinden akünün artı kutbuna 1N4000 serisi bir diyot bağlamak yeterlidir. Ve hatta ışıldağın bir kenarına micro usb girişi monte edilirse evde USB adaptörle veya kamp, piknik gibi yerlerde oto çakmaklığı ile arabada bile şarj edebilirsiniz. NOT.Bu uygulama içinde 4 voltluk akü bulunan ışıldaklar için geçerlidir,6 volt akü bulunan ışıldaklarda bu sistem işe yaramaz. |
|
bu led ışıldaklardan bendede vardı siz soruca ıcını açtım baktım ama sema aynı degıl sanırım ben yınede yukleyeyım belkı başkasının ısıne yarar dedım |
|
bu led ışıldaklardan bendede vardı siz soruca ıcını açtım baktım ama sema aynı degıl sanırım ben yınede yukleyeyım belkı başkasının ısıne yarar dedım < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
|
http://elektronikhobi.net/animasyonlar/diyot-animasyonlari/ Siz gidiş ve geri yükten dönüşü ayrıntılı animasyon yaptığınız için benim ilk başta kafam karıştı... Bize sadece bu şekilde gidiş gördük ,, ac giriyor ve dc olarak çıkıyor, ac nin yönü değişince o yöndeki diğer diyotlar yine görev yapıp, dc veriyor,, iki durumdada dc alınmış oluyor,,,http://elektronikhobi.net/animasyonlar/diyot-animasyonlari/ |
| Orada kondansator de sismis. Kondansatorun saginda diyot yanmis gibi gorunuyor. Ustunde direnc yanmis ama o led direnci sanirim.. Tranformatorsuz dusurucu devreleri arastirin google'da, benzer bir semaya gore tamirini yapabilirsiniz. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
| Cevap için teşekkürler. Güç devresinin şemasını bulmaya çalışırım. Diyot, kondansatör kolay da direnclerin değerini çözsek olay çözülecek. Anlayan arkadaşlara bir sorum daha olacak. Sizce bu sistem sağlıklı mı? Yani bu devre tamir olduktan sonra yine aynı veya benzer bir arıza ortaya çıkar mı? |
Bu mesaja 1 cevap geldi. Cevapları Gizle
|
bu led ışıldaklardan bendede vardı siz soruca ıcını açtım baktım ama sema aynı degıl sanırım ben yınede yukleyeyım belkı başkasının ısıne yarar dedım < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi japon_japon -- 24 Nisan 2016; 17:22:52 >
Bu mesaja 2 cevap geldi. Cevapları Gizle
| İlginiz için teşekkürler. Resim koymanın elbette faydası var. Yanan malzemenin renk/değerini bulamayanlar ve tamir edeceğim derken (bende olduğu gibi) kabloları kopartıp hangisinin nereye bağlı olduğunu unutanlar için faydalı... |
Bu mesaja 1 cevap geldi. Cevapları Gizle
|
hometech 60 led li LED730 modelinde oluşan sorunu gidermek için içini açtığımda fotoğrafını çekmiştim. led 720 panelidir. umarım işine yarar. R2 (kırmızı led in oradaki direnç) 1k ohm, R4 (720 tazısının oradaki direnç) 1,5 K Ohm. diğerlerini renkleriyle halledersin zaten. kolay gelsin < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
|
Arkadaşım paylaşımın için teşekkürler. led-712 modelinde yanan direncin değerini araştırırken az önce paylaşımın sayesinde buldum ve değiştirdim. http://www.hometech.com.tr/store/led-712 Paylaştığın devre yukarıdaki linkteki cihazın devresi, benim gibi led-712 devresi arayıp bulamayanlara faydası olsun. |
Bu mesaja 2 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
|
Şarlı ışıldakların klasik sorunudur bu devrelerin yanması.İstisnasız hepsi bir süre sonra bozulur.Kendi bozulmakla kalmaz aküyüde öldürür.Hatta bozulmadan önce sağlam iken bile akü için zararlı devre şeması.Çinlilerin en ucuz maliyetle işi kurtarmak için yaptıkları sistem,kullan at bile denebilir yani. Bu devre gerilim sınırlaması yapmaz aküyü devreden ayırıp ölçerseniz devrenin çıkışının çok yüksek olduğunu görürsünüz, bu devrede gerilim düşümü akü boş iken akü üzerinde gerçekleşir. Ama akü dolupda artık akım çekmemeye başladığı zaman gerilimde yüksek seviyelere çıkar ve akü sizlere ömür. Bunu aşmanın en etkili yolu bu devreyi komple iptal edip,bunun yerine telefon şarj aletinin smps devresini kullanmaktır. Telefon şarj aleti smps çalışıp çıkışı 5 voltda sabittir.Telefon şarj aletini bu devrenin yerine güzelce monte ettikden sonra şarj devresinden akünün artı kutbuna 1N4000 serisi bir diyot bağlamak yeterlidir. Ve hatta ışıldağın bir kenarına micro usb girişi monte edilirse evde USB adaptörle veya kamp, piknik gibi yerlerde oto çakmaklığı ile arabada bile şarj edebilirsiniz. NOT.Bu uygulama içinde 4 voltluk akü bulunan ışıldaklar için geçerlidir,6 volt akü bulunan ışıldaklarda bu sistem işe yaramaz. |
< Bu mesaj bu kişi tarafından değiştirildi ekrem3457 -- 2 Ocak 2017; 11:23:43 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
@MCMIII @japon_japon Arkadaşlar bu Honetech'in bahsi geçen ışıldağından bendede var. Bozuldu. Akü voltajını ölçtüm 1,5V gibi birşeydi. Olması gerek 4V. İki tane yedek akü sipariş ettim yakında gelecek. Birini derin dondurucuda yedek olarak saklayacağım. Benim sorum şu: şebeke gerilimi verdiğimde aküyü ayırıp akü şarj gerilimini ölçtüm neredeyse 2V gibi birşey gördüm 4'ün altında. Nominal gerilimin altındaki şarj voltajında akü şarj olabilir mi? Apartmanda 6V Akülü bozuk ışıldak vardı onuda eve getirdim onun şarj gerilimide hemen hemen aküsünün yarısıydı. Ondada trafo yok Horoz diye bir markanın ışıldağı 60 LED. Şimdi o 6V 2.8 Ah ölü Aküyü voltaj akım ayarlı güç kaynağına bağladım. 7.35V basıyorum 0.09 A çekiyor. Arasıra güç kaynağını çıkarıp aküyü ölçüyorum sanki şarj alıyor gibi voltaj değeri ufak ufak artıyor. 4.4V'a geldi. Benim esas sorum şarj gerilimi nominal gerilimin altında olabilir mi bu ucuz ışıldaklarda. Akü şarj olabiliyor mu? 6V'luk aküyü 3V basarak şarj edebilirmiyiz bu çinlilerin koyduğu transformatörsüz şarj düzenekleriyle. Benim akü yarın gelecek bağlayıp test edeceğim. Sizinle paylaşırım. |
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @japon_japon , @MCMIII

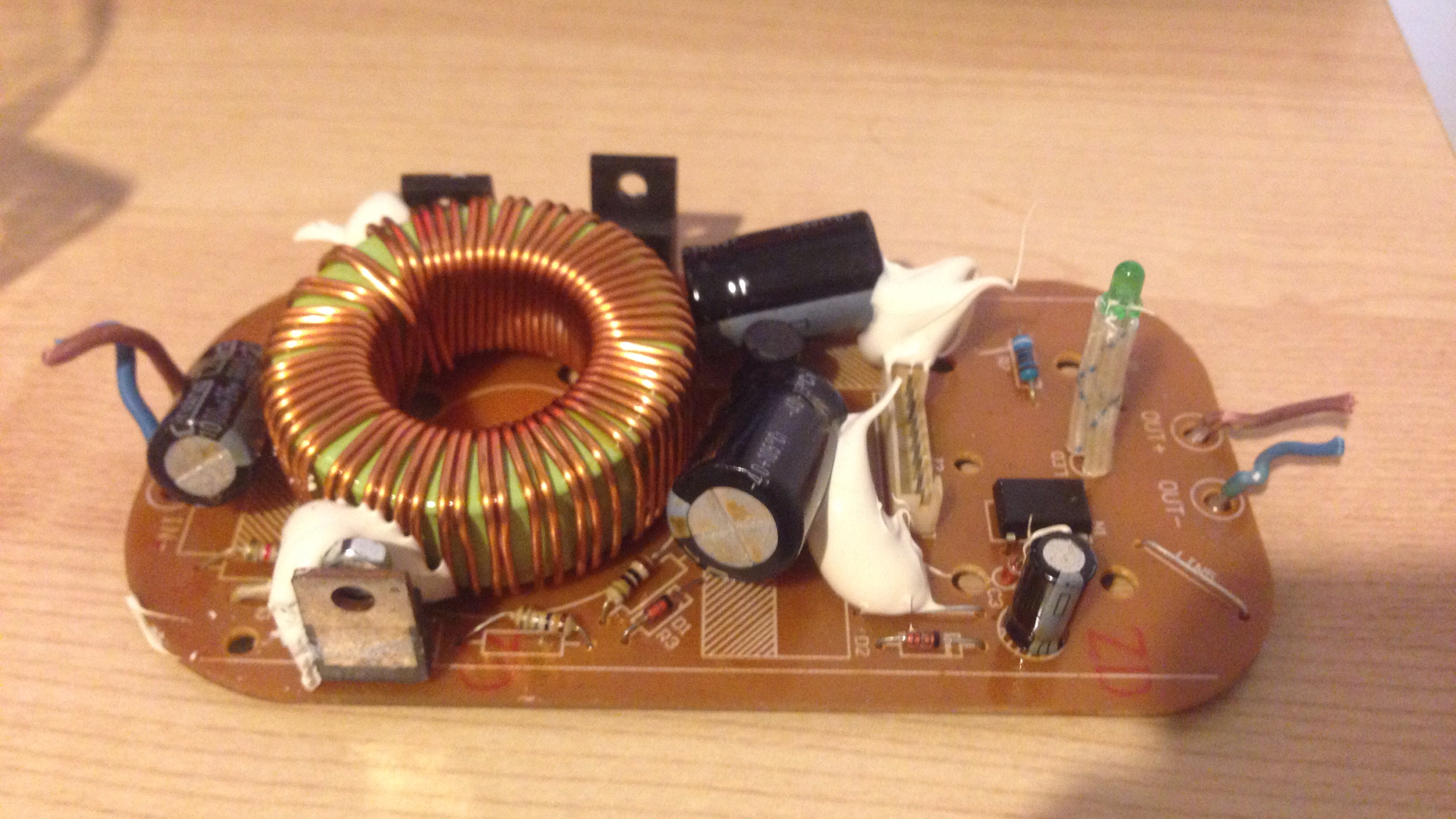

Anladığım kadarıyla benim devrede gitmiş voltajı düşük verme sebebi o. Direnç yanmış sanki: < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @kadircitak
| direnci ölç değer gösteriyosa sağlamdır transitöre bak bence birde zener olması orada |
Bu mesaja 2 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative

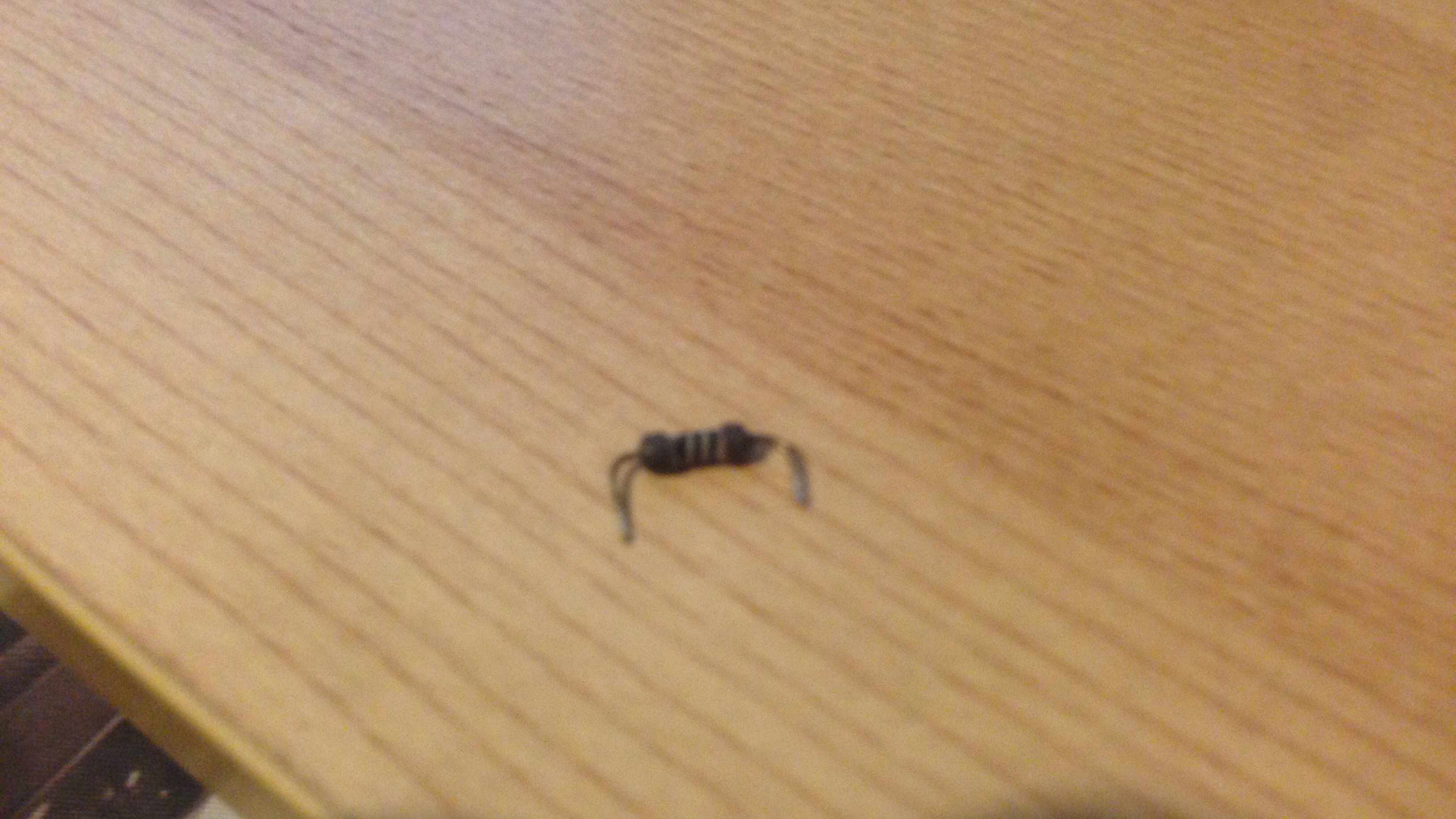

Hocam direnci ölçüyorum değer veriyor ama tipine bakarsak dağılmış gibi. Arkadaş yukardaki benim ışıldağın orjinal devresini göndermiş sağolsun. Orda şüpheli gördüğüm bende yandığını düşündüğüm direnç Kahverengi Yeşil Turuncu (ya da Kırmızı) olan. Ben söktüm o direnci 1.9K Ohm gösteriyordu. Gittim sağlam 1K Ohm direnç taktım şebeke gerilimini verdim ve şarj gerilimini ölçtüm 3.4 lere yükselmişti 2V lardan. Sanki doğru direnci bulsm tamir edeceğim. Gibi elimde eski atıl laptop araç şarjı vardı onu söktüm içinde bunlar var. Arkadaşın paylaştığı devredeki o diren. 1.5K Ohm mu yoksa 15K ohm mu onu çözemedim. Tamir edeceğim yardımınızla. Bu arada o direnç hiç olmadanda şebeke gerilimi verdim bir 10 saniyeliğine ne oluyor anlamak için. Şarj gerilim uçlarına baktım 30V 40V gibi şeyler gördüm hatta şebeke gerilimini kesmeme rağmen enerji hemen düşmedi. Kondansatör sağlam herhalde. < Resime gitmek için tıklayın > |
Bu mesajda bahsedilenler: @kadircitak
| Yani hocam bu fotoğrafını paylaştığım direnci ölçünce 1.99K Ohm çıkıyor ama söktüğüm yere bakarsan direncin ya 1.5K ya da 15K Ohm olması gerekiyordu. Bir gariplik var sanki bu dirençte.< Resime gitmek için tıklayın > |
Bu mesajda bahsedilenler: @kadircitak
| Bu yanmış direnci söktüm yerine bulabildiğim 1K direnci taktım. Dediğim gibi şarj gerilimi arttı 3.8-3.9 lara geldi. Belki 1.5K bulsam 4.8V'lere gelecek. Ama bataryada sıkıntılı sanırım. Bakıyorum gerilim 4'lerde full gibi ledleri açıyorum 1-2sn de sönüyor ledler. Yeni iki tane batarya geliyor zaten. Mevcut bozuk olduğunu düşündüğüm bataryayada 4.8V güç kaynağı ile basıyorum ama bence akü bitik. Bu arada bu ışıldağın bire bir aynısını çinden istettim ayrıca. Yeni bataryam gelince en azından 3.8V a kadar şarj edebileceğim. Olmadı 1.5K direnç alır takarım. Ama o direnci değiştirmem işe yaradı sanki. |
Bu mesajda bahsedilenler: @kadircitak
|
Akü'mde sıkıntı yok gibi. Sırf bir saatlik 4.8V şarj gerilimi ile gayet güzel yanıyor alet. Voltajınıda görebilirsin. Bu gece ful şarj edeyim bunu ben 4.8V ile sonra kapatıp yerine koyayım. Direnci değiştirince sorun çözüldü sanki. < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi superlative -- 25 Mart 2017; 18:38:46 >
Bu mesajda bahsedilenler: @kadircitak
| Harici güç kaynağı ile güzelce şarj etmiştim bataryamı. Dejarj ettim sonra normal kendi devresi ile şarja bıraktım gece. Şarj olamamış çok zayıf yanıyor. Tahminim koyduğum drenç şarj gerilimini arttıramadı. İki tane 1KOhmu seri bağlayıp şarj gerilimini ölçeceğim. Eğer yeterli şarj gerilimi olursa öyle kullanacağım olmazsa 1.5K Ohm direnç alacağım. |
Bu mesajda bahsedilenler: @kadircitak
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
