Cevap: Işıldak devresi yanan elemanlar... (4. sayfa)
J
8 yıl
Yüzbaşı

uzerınde olan tr lerın numaralarını bana yaz bede sana hangısını sokecegını soylucem ok


Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @superlative
S
8 yıl
Teğmen

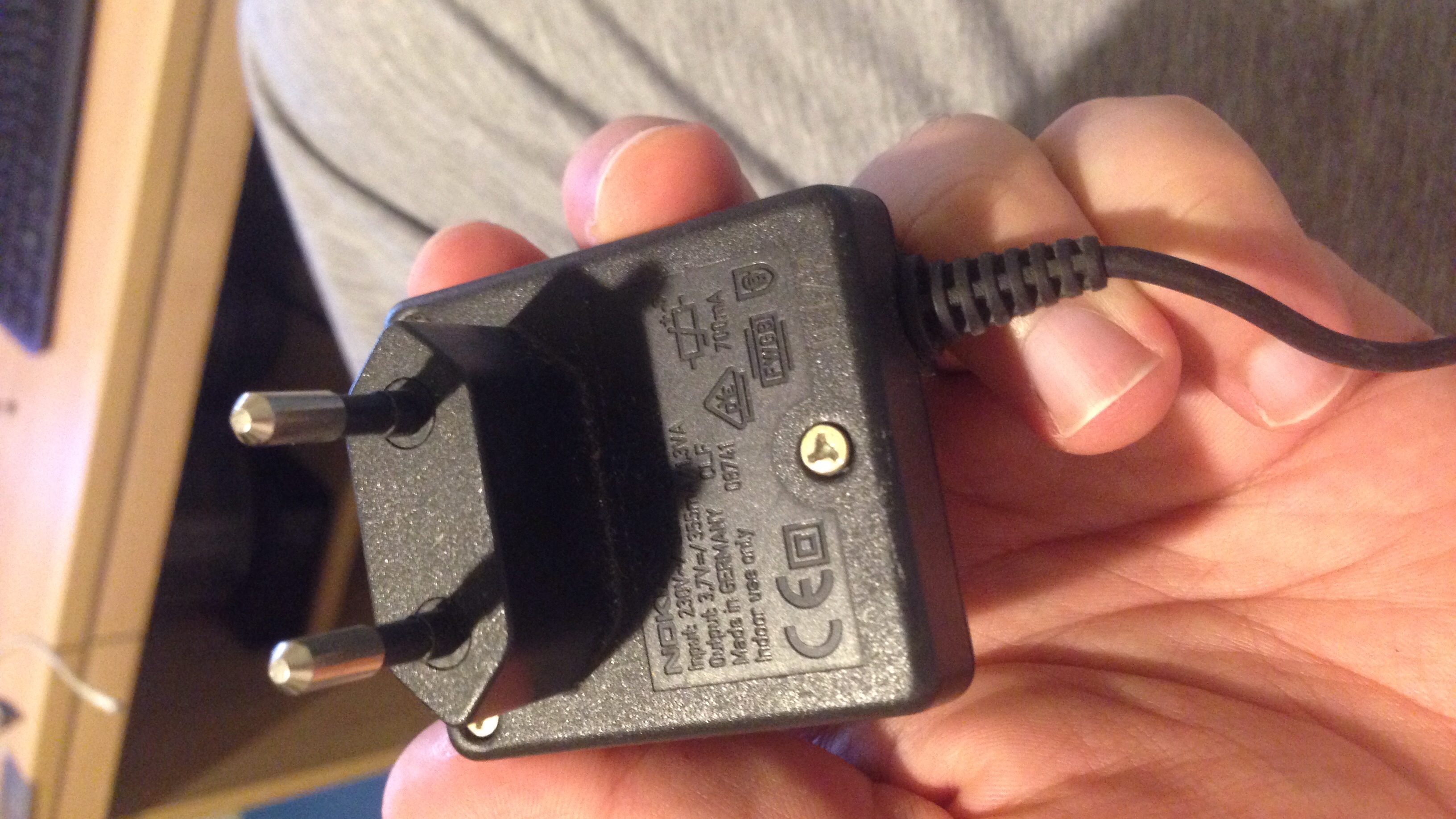

Hocam senin lafını dinledim, bir kaçtane adaptörü açmıştım TS bulmak için bulamamıştım ama Nokiaları açmamıştım. Vidaları garip bunların tornavidayı yan tutup açmaya çalışıyorum. Alman koymuştur belki.

< Resime gitmek için tıklayın >


Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @japon_japon
J
8 yıl
Yüzbaşı

evet olma ıhtımalı yüksek vidalarını sökebilirsen tabı :)


Bu mesaja 3 cevap geldi.

Bu mesajda bahsedilenler: @superlative
S
8 yıl
Teğmen

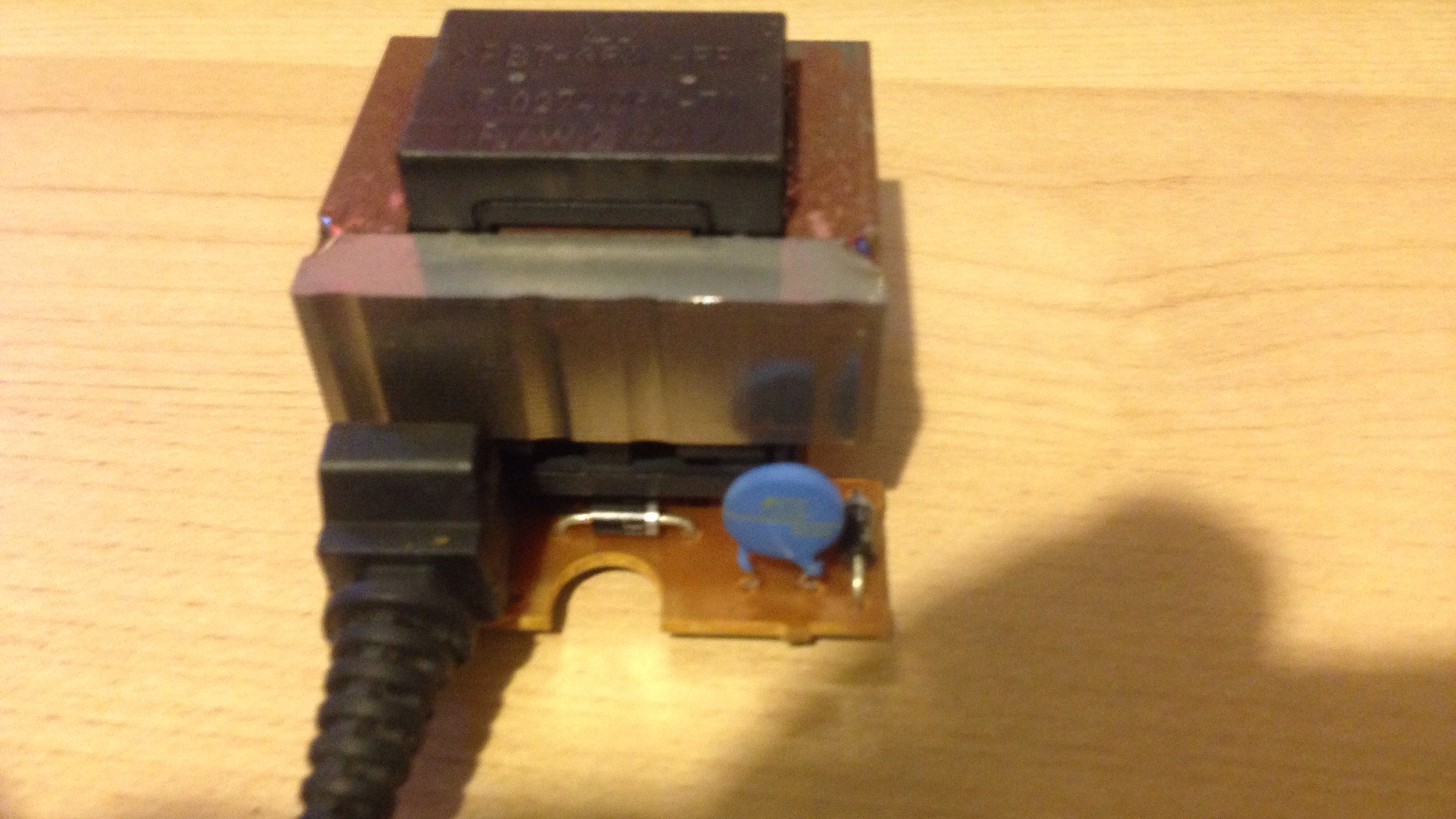

Vidayı söktüm ama malesef :) Alman koymamış. İçinde hiçbirşey yok ki. Elektronik eşya arıyorum gözüme o radyo geliyor onu bozalım ama önce numaralarını vereyim sana. Vidaları sökmek çok zor oldu.

< Resime gitmek için tıklayın >




Bu mesajda bahsedilenler: @japon_japon
S
8 yıl
Teğmen

S9018 yazıyor bir tanesinde Yalnız direç cennetiymiş radyonun içi haa :)

S9018 Transistor (IC) Datasheet. Cross Reference Search. S9018 Equivalent
Type Designator: S9018

Material of transistor: Si

Polarity: NPN

Maximum collector power dissipation (Pc), W: 0.2

Maximum collector-base voltage |Ucb|, V: 30

Maximum collector-emitter voltage |Uce|, V: 15

Maximum emitter-base voltage |Ueb|, V: 5

Maximum collector current |Ic max|, A: 0.05

Maksimalna temperatura (Tj), °C: 150

Transition frequency (ft), MHz: 600

Collector capacitance (Cc), pF:

Forward current transfer ratio (hFE), min: 70

Noise Figure, dB: -

Package of S9018 transistor: SOT23





< Bu mesaj bu kişi tarafından değiştirildi superlative -- 27 Mart 2017; 21:30:12 >


Bu mesajda bahsedilenler: @japon_japon
S
8 yıl
Teğmen

Öbürüde bu:

S9013 Transistor (IC) Datasheet. Cross Reference Search. S9013 Equivalent
Type Designator: S9013

Material of transistor: Si

Polarity: NPN

Maximum collector power dissipation (Pc), W: 0.3

Maximum collector-base voltage |Ucb|, V: 40

Maximum collector-emitter voltage |Uce|, V: 25

Maximum emitter-base voltage |Ueb|, V: 5

Maximum collector current |Ic max|, A: 0.5

Maksimalna temperatura (Tj), °C: 150

Transition frequency (ft), MHz: 150

Collector capacitance (Cc), pF:

Forward current transfer ratio (hFE), min: 120

Noise Figure, dB: -

Package of S9013 transistor: SOT23




Bu mesajda bahsedilenler: @japon_japon
J
8 yıl
Yüzbaşı

oo ıyıymıs tr buldun ya gerısı sorun degıl

şimdi al eline havyayı bakım resıme baka baka yap takıldığın yerde sor bana ben burdayım ok
en son tr yı yapacağız ok


Bu mesaja 3 cevap geldi.
S
8 yıl
Teğmen

Hocam gitme dur yalnız bırakma beceremem ben :)

Soru1: Hangis TS yi sökeyim?
Soru2: Mevcut boardun şekli mi bu çizdiğin yani sıfırdan devre mi yapacağım ? Mevcut boardu mu revize edeceğim?




Bu mesajda bahsedilenler: @japon_japon
S
8 yıl
Teğmen

Sen mevcut devrede nereleri değiştirdiğini adım adım yazsan? Öbür türlü devreden zor okurum olmaz bu iş. Boşuna radyoyuda parçalamayayım.




Bu mesajda bahsedilenler: @japon_japon
S
8 yıl
Teğmen

Hocam senin çizdiğin devreyi ben takip edemiyorum. Şöyle çizilmiş olsa daha kolay anlardım ama:

http://www.electricaltechnology.org/2013/03/emergency-led-light-powerful-cheep.html


Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @japon_japon
J
8 yıl
Yüzbaşı

sen trleri sok ben sana tarıf edecem sımdı ok


Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @superlative
S
8 yıl
Teğmen

Hepsini mi sökmem lazım TR lerin kaç tane lazım ki bize? (Şemada bir tane var) Birde ben şemadan birşey anlamıyorum sonrasında şemayla başbaşa kalacaksam yazık parçalamayayım radyoyu. Ben yine TR sipariş edip orjinal haline getireyim böyle olmayacak sanırım. Şemayı anlasam yapardım aslında.




Bu mesajda bahsedilenler: @japon_japon
S
8 yıl
Teğmen

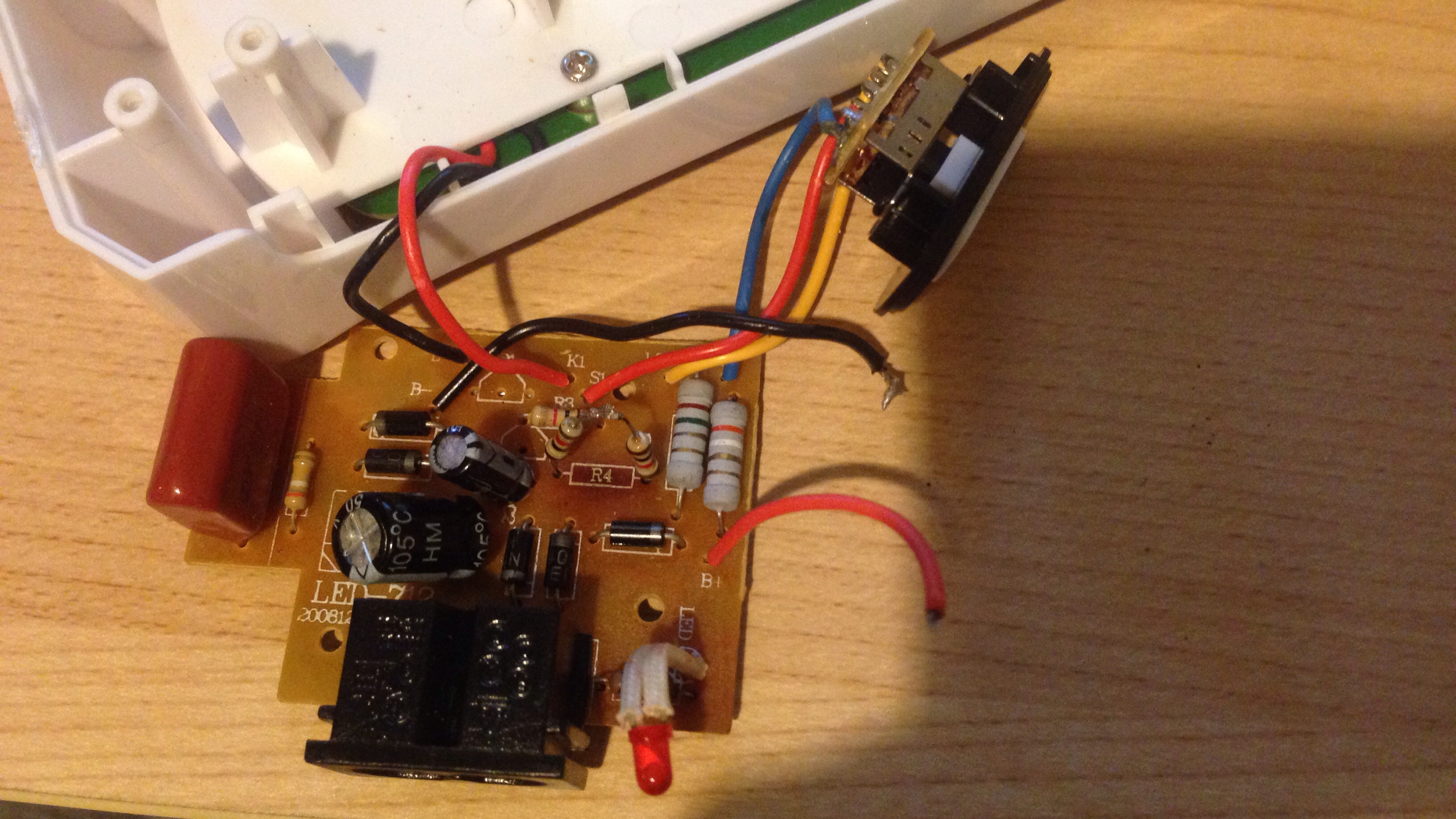

Mevcut board bu durumda ama adım adım ne yapacağımı bilmeden parçalamak istemiyorum radyoyu. En azından bir yol haritası çizmeden radyoyu sökmek istemiyorum

< Resime gitmek için tıklayın >


Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @japon_japon
J
8 yıl
Yüzbaşı

ben san atarıf edecektim ne yapacağını tek tek
tr den ıkı tane sokeceksın 9013 trden ıkı tane sok


Bu mesaja 1 cevap geldi.
S
8 yıl
Teğmen

Tamam söküyorum şimdi. Aslında 1.5K dirençte aradım ama bulamadım. iki tane 1K+1K seri bağlı öyle kalsın mı orası?




Bu mesajda bahsedilenler: @japon_japon
J
8 yıl
Yüzbaşı

S
8 yıl
Teğmen

Söktüm iki tane TS hemen bakıyorum sağlıklılar mı değiller mi diye. Aradan sökmek zor oldu.




Bu mesajda bahsedilenler: @japon_japon
S
8 yıl
Teğmen

iki tane 9013 de sağlam kontrol ettim NPN. Elimdeler.




Bu mesajda bahsedilenler: @japon_japon
J
8 yıl
Yüzbaşı

kardesım bak benım çıkmam gerekyor onun ıcın kaldığımız yerden yarın devam edelım

kusura bakma bugunluk paydos ok açil olmasa çıkmazdım ok bye


Bu mesaja 2 cevap geldi.
S
8 yıl
Teğmen

Sıkıntı yok, :) yarın devam ederiz yalnız hocam snein çizimde sıkıntı var gibi. Ledlerin - si TR'ün orta bacağından gidiyor mevcut boardda. Yanlış mı görüyorum. Bir ara bakarsın hadi iyi geceler.
