Ekran kartım bozuk tamir nasıl ederim.

3 yıl

Teğmen

Konu Sahibi

Benim MSI rx 580 ekran kartım var.ama görüntü vermiyor. Bozuk fanini çıkarıp saç kurutma makinesiyle sıcaklık uygulasam olurmu. Veya ne yapmam lazım.

_

_Dominic_Toretto_

3 yıl

Yarbay

Arıza tespiti yapılması gerek önce. Onu da siz yapamazsınız.

D

despirat

3 yıl

Teğmen

Konu Sahibi

< Resime gitmek için tıklayın >
Görüntü böyle oluyordu şimdi hiç görüntü yok

Bu mesaja 1 cevap geldi.

G

Gscarbon

3 yıl

Binbaşı

Kartınızda muhtemel mosfetlerden biri ya da bir kaçı gitmiş. Tamir edilmesi için uzman bir elektronikçiye ihtiyacınız var

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @despirat

S

snakefatih

3 yıl

Yarbay

dediğin yöntemle olacak bir arızaya benzemiyor. teknik servise vermelisin.

< Bu mesaj bu kişi tarafından değiştirildi snakefatih -- 15 Ekim 2022; 15:18:19 >

D

demircibu

3 yıl

Yarbay

Guzel sallamissin tebrik ederim... Hayatinda hic mosfet gordunmu? Ne ise yarar bilirmisin kartin mosfeti gidicek ve karta elektrik gelicek pcbye 12voltu mosfet 3v dusurcek.. mosfetden 1 tanesi yancak ve ekrana goruntu vercek gpu vay beee 12volt direk gpya geccek o gpu nolur biliyonmu izgara komur olur...
Sifir elektronik bilginizle forumlarda sallayan sallayana.
Konuyu acan arkadas; kartin gpu gitmis mat lehime dusmus kartin iyi bir elektronikciye baktir mumkunse laptop anakarti tamir eden bga makinasi olanlarin eli daha yatkindir.reballing islemi uygularlar o kartlara 250/400 arasi cekerler ama omru kisa olur.3/4 ay anca gider

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @Gscarbon

G

Gscarbon

3 yıl

Binbaşı

quote:

Görüntü böyle oluyordu şimdi hiç görüntü yok

quote:

Guzel sallamissin tebrik ederim... Hayatinda hic mosfet gordunmu? Ne ise yarar bilirmisin kartin mosfeti gidicek ve karta elektrik gelicek pcbye 12voltu mosfet 3v dusurcek.. mosfetden 1 tanesi yancak ve ekrana goruntu vercek gpu vay beee 12volt direk gpya geccek o gpu nolur biliyonmu izgara komur olur...

Sifir elektronik bilginizle forumlarda sallayan sallayana.

Konuyu acan arkadas; kartin gpu gitmis mat lehime dusmus kartin iyi bir elektronikciye baktir mumkunse laptop anakarti tamir eden bga makinasi olanlarin eli daha yatkindir.reballing islemi uygularlar o kartlara 250/400 arasi cekerler ama omru kisa olur.3/4 ay anca gider

Senin gibi okuduğunu anlamayan insanlar bitmediği sürece, bu ülkeden bir yol olmaz.

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @demircibu

H

HighDynamicRange

3 yıl

Teğmen

Reballing derler ve para isterlerse yaptırma. Reballing tamir değildir. Ana chip değişecek o da değmez kartın piyasa değerinden daha yüksek masraf çıkarır.

https://forum.donanimhaber.com/mesaj/yonlen/152846297

quote:

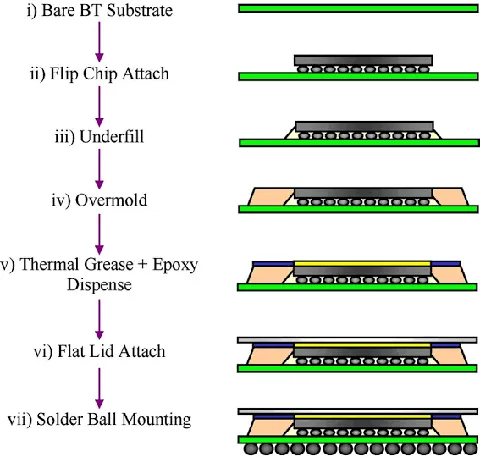

FCBGA reball, dolandırıcılıktan başka bir şey değildir. Lehim sorunu olan çip zaten reflow ile ilk günkü haline gelir, gelmiyorsa eğer çipi söküp tekrar tekrar ısıtmak hiçbir işe yaramaz. 100 karttan sadece 3 ü gerçek lehim arızasına sahiptir. FCBGA da asıl sorun silikon monokristalin, organik subsrat ile birleştiği noktada bulunan lehimlerde meydana gelir. O kısım geri sökülmesi imkansız olan epoxy reçine ile kaplıdır, çipin üretici firması dahi o çipi onaramaz.

< Resime gitmek için tıklayın >

quote:

Alıntı metni:

çipin üretici firması dahi o çipi onaramaz.

+1. Reball olsa dış taraftaki lehim kontaklarında sorun olsa sadece neyse. Bu ısıtma sırasında meydana gelen işe yararmış gibi görünen olay aslında "Reflow"dur .

Aslında sorun ta çipin dip kısımlarındadır böyle bir süre çalışıp tekrar bozuluyorsa. Bir kez daha yaparsa 1 ay çalışır, bir kez daha yaparsa 1 hafta, sonra 1 gün, sonra 1 saat, sonra 1-2dk sonra....

https://www.youtube.com/watch?v=1AcEt073Uds

< Bu mesaj bu kişi tarafından değiştirildi HighDynamicRange -- 15 Ekim 2022; 20:2:47 >
Bu mesaja 1 cevap geldi.

H

HighDynamicRange

3 yıl

Teğmen

Aslında şöyle bir liste oluşturabilsek çok iyi olur. Hangi marka kartta bu tür artefakt sorunu kaç gere görülmüş ve kaç yıl nasıl kullanım sonunda görülmüş.
Hiç istatiksel veri yok. Sadece tek tük anektodal veriler.
Gerçi ana-chip aynı chip biraz mantıksız gelebilir karttan karta ana-chip değişmiyor (nasıl beslendiği, thermal'leri vs. değişiyor)

F

Fulukk

3 yıl

Yüzbaşı

Ya direk GPU'nun kendisinde yada Bellek Modüllerinde sorun var gibi hocam. Çok şanslı iseniz Bellek VRMleri ile bir sorun olabilir ama büyük ihtimalle Bellek Modüllerinden birisi bozuldu.

Nvidia olsaydı direkt MATS ile test edin derdim ama AMD olduğu için pek birşey diyemiyorum.

< Bu ileti Android uygulamasından atıldı >

D

demircibu

3 yıl

Yarbay

Fotodan sonra gitmis diyor cahil goruntu gidince mosfetmi yaniyor cahil seni.
Mosfet yanarsa pcb elektrik vermez kisa devreye duser.hayatinda 2 kart gormus bilgisiz.
Mosfetleri olctunmu nerden bilion yandigini

< Bu ileti mobil sürüm kullanılarak atıldı >

Bu mesajda bahsedilenler: @Gscarbon

H

HighDynamicRange

3 yıl

Teğmen

@despirat Baktın reflow tek çare ise ve 300-400 para istiyorlarsa, ve elinde heat gun yoksa, kartı fırına ver (heatsink olmadan ve fan gibi eriyen plastik parçalar olmadan tabi ki). Solderları eritmeyecek sıcaklıkta (188 derecenin altında) 10dk civarı fırına ver. 3-4 ay çalışır, çok şanslıysan belki 1 yıl çalışır.

Bu mesajda bahsedilenler: @despirat

S

sreylare

3 yıl

Binbaşı

Profix'e ver.

S

Seto-Kaiba

3 yıl

Binbaşı

Yanlış anlamayın hocam ama, reballing yapılarak tekrardan hayata döndürülen örnekler gördüm, madem reballing bir işe yaramıyor, bu kartlar neden tekrar çalışır hale geliyor(*detaylıca) aydınlatırmısınız? Lehimin içeriden kırılması olasılığı olduğu gibi dışarıdakilerinde kırılmış, yandaki ile kaynaşmış vs. olabilmesi olası değil mi? Teşekkür ederim.

Fırınlama veya ısıtma gibi basit işlemler için dediğinize katılıyorum. Henüz sadece ısıtma işlemi yapılıpta yıllarca sorunsuz çalışan bir cihaz,kart görmedim, er yada geç soğuk lehime tekrar düşüyor.

< Bu mesaj bu kişi tarafından değiştirildi Seto-Kaiba -- 17 Ekim 2022; 15:55:32 >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @HighDynamicRange

F

Fulukk

3 yıl

Yüzbaşı

Reballing yapılırken en az 2 kez Çipe 250-400 Derecelik termal şok uygulanıyor. Yani Sorun Reballing ile değil termal şok ile çözülüyor çoğunlukla.

Dışarıdaki lehim toplarının kırılması "ekstrem" durumlar gerektiriyor genellikle. Örneğin Heatsink vidalarının aşırı sıkılması. PCB'nin Çipin bulunduğu bölgeden "esnetilmesi" vs.

Hocamın dediği gibi asıl reball gerektiren kartlar en fazla 100 karttan 5 tane. Geri kalanı daha çok ya lehimin içeriden "kırılması" ya Bellek hataları yüzünden yada Güç sistemindeki bir sorundan kaynaklanıyor.

< Bu mesaj bu kişi tarafından değiştirildi Fulukk -- 20 Ekim 2022; 2:17:19 >

< Bu ileti Android uygulamasından atıldı >

Bu mesajda bahsedilenler: @Seto-Kaiba
