Drone Yapımından Anlayanlar Yardım
|
Merhabalar. Drone için en sağlıklı konnektör XT-60 veya XT-90'dır. Deans(T) Plug yerine XT-60 takmanız için bataryanın da konnektörünü değiştirmeniz gerekir ki bu riskli bir işlemdir. Batarya uçlarını kısadevre ederseniz batarya yanabilir. F450 size bir Drone için T plug yeterli olacaktır. Önemli olan lehimin sağlıklı yapılmasıdır. Deans Ultra Plug 40-80A Li-Po Konnektör Bu konnektör uygun olacaktır,F1 Depo sitesinde bulabilirsiniz,diğerleri kablolu. Lehim yaparken de örneğin erkek konnektörü lehimleyecekseniz,erkek konnektöre boş dişi konnektörü de takarak lehimleyin. Bu lehim için ısıtacağınız metalin yüzey alanını arttırarak konnektörün plastik kısımlarının erimesini engeller,ısıyı dağıtır. Konnektör kablo bağlantısını kapatmak için de mutlaka bant vs. yerine ısıyla daralan uygun çapta makaron kullanınız. Saygılarımla... |
|
Cevabınızı satıcılardan alamadım, uğraşıp detaylı bir şekilde yardımcı olduğunuz için teşekkürler... Aklıma takılan diğer sorularıda sormak istiyorum, projede desteğe çok ihtiyacımız var. Bu arada boş olan erkek konnektor oluyor sanırım, bataryadaki dişi. |
| Bir diğer sorum ise kablo alacağım güç kablosu için,https://www.f1depo.com/urun/14-awg-silikon-kablo-1-metre-siyah-renk bu kablo uygun mudur, bataryanın kablosu 12AWG, ESC kabloları 16AWG bir sorun olur mu acaba? |
|
Aklıma takılan bir diğer soru motorlarla esc arasındaki bağlantıyı sadece kabloları lehimmleyerek gerçekleştirebilir miyim? ESClerim tamamen konnektorsuz gelmiş ne yazıkki, ya esclere konnektor alacağım yada motorlardaki erkek konnektorleri sokeceğim diye biliyorum. Konnektorlerde genelde çift olarak satıldığı için pahalıya geliyor, aynı zamanda bendeki konnektorun mm ölçüsünden de emin değilim. Dediğim gibi DC motorlar üzerindeki konnektorleri kessem direkt lehimlesem kabloları bir sorun yaşar mıyım,, buna benzer yapanları gördüm. Elimdeki motor bu;https://www.f1depo.com/A2212-1400KV-Fircasiz-Motor-1400kv-Brushless-Motor,PR-2061.html Batarya ve esc ile uyumlu mu onuda söylerseniz iyi olur. |
< Bu mesaj bu kişi tarafından değiştirildi ulaskayalar -- 4 Mayıs 2019; 20:32:12 >
| Sorularımı yanıtlayabilecek kimse yok mu arkadaşlar? Yanıtlarsanız çok iyi olur.. |
|
-Bir diğer sorum ise kablo alacağım güç kablosu için,https://www.f1depo.com/urun/14-awg-silikon-kablo-1-metre-siyah-renk bu kablo uygun mudur, bataryanın kablosu 12AWG, ESC kabloları 16AWG bir sorun olur mu acaba? +Bu kablo uygun olacaktır. Daha kalını lehimleme açısından da zorlaştırır. Bu kesit uygundur. -Bu makaron iş görür mü peki? Büyük gelir mi? +Makaronu birden fazla boy almanızı,mümkünse yakınınızda elektronikçi varsa onlardan görerek almanızı tavsiye ederim. 8mm büyük gelebilir. +Bağlantıları konnektör ile lehim ile yapabilirsiniz. Yine makaron ile izole etmek en doğrusu olur. Buna ek olarak lehimlemeden önce motor esc bağlantısının doğru yapıldığına emin olmanız gerekir. Dönüş yönünün gerekenin tersi olmaması için. ESC linkine tıkladım ancak ilan yok yazıyor. Saygılarımla... |
|
ESC:https://urun.n11.com/diger/esc-30a-brushless-fircasiz-motor-hiz-kontrol-surucusu-P333947250?gclid=EAIaIQobChMIubm2o86C4gIVR-aaCh18fwonEAQYDyABEgKGlfD_BwE&gclsrc=aw.ds Demek istediğim motor üzerindeki konnektorun mm'sini bilmiyorum nasıl ölçebilir ve en uygun dişi konnektörü alabilirim esc için. Diğer yanıtlar için teşekkürler kabloları sepete attım. Makaronları da dediğiniz gibi yapacağım inşallah. https://www.roboshop.com.tr/4mm-banana-bullet-plug?gclid=EAIaIQobChMIg6PIos-C4gIVSqmaCh0BxgKIEAYYASABEgIr7_D_BwE Şu konnektorler aynı cins sanırım fakat ölçü uyar mı bilmiyorum. Motordaki konnektoru değiştir diyebilirsiniz, bu sefer kablo kısalmaz mı? Bu konuda acemiyim baya, sorularımı doğru soramayabilirim kusura bakmayın. |
Bu mesaja 1 cevap geldi.

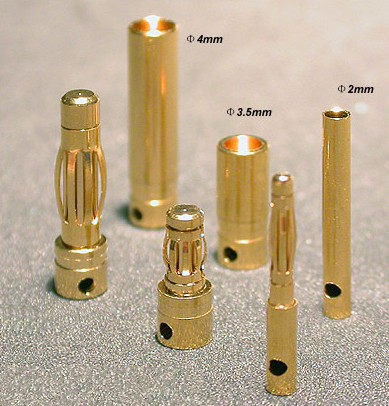

Motordaki konnektörleri değiştirmek yerine ESC'ye ona uygun konnektör uyarlamak daha uygun olur. Konnektör boyutlarını bu fotoğraf üzerinden motorda bulunan konnektör ile karşılaştırarak bulabilirsiniz. Önemli değil,kusur yok.  < Resime gitmek için tıklayın > |
|
< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > O zaman bendeki 3.5mm oluyor hocam doğru mudur? Şimdi biraz daha karmaşık bir soru soracağım, alışveriş yapmadan önce en azından aklımda soru işareti kalmasın, sonradan pişman olmayayım. Şimdi bende 1 adet arduino uno r3 bulunuyor. Birde şu sensör;https://www.robotistan.com/mpu6050-6-eksen-ivme-ve-gyro-sensoru-6-dof-3-axis-accelerometer-and-gyros?lang=tr&h=54acc034&gclid=EAIaIQobChMImfqN59aC4gIVB9-yCh0fuw6BEAYYASABEgKqy_D_BwE Arduino uno ve bu sensörle birlikte quadcopter yapmayı başaran insanlar var youtube'da fakat pin girişlerine farklı bir aparat takmışlar, bu konu beni aşıyor. Kontrol kartı almak zorunda mıyım, yoksa bu sensör ve arduino uno ile işi çözebilir miyiz? Eğer kontrol kartı alırsan daha kolay olur derseniz, Şu kartıhttps://www.robotistan.com/kk-multicopter-kontrol-karti-icin-ekran-display-for-kk-control-module almak yerinehttps://www.direnc.net/multirotor-ucus-kontrol-karti-ekransiz?lang=tr&h=8d145859&gclid=EAIaIQobChMI9c2rl9eC4gIVyZQYCh17hg3yEAQYASABEgI5AvD_BwE bu kartı almamız herhangi bir problem yaşatır mı? KK2 de yapılan bağlantıların aynısını burada yaparak drone 'u çalıştırabilir miyiz? Kart tercihine karar verdikten sonra bir başka sorun meydana geldi. Kartlara çok fazla sayıda sensör takmak mümkün olmuyor bildiğiniz gibi. Bu nedenle drone üzerine bir adet arduino uno yerleştirmek istiyoruz. Powerbank ile besleriz diye düşündük ancak başka alternatifi var mıdır acaba? Örneğin lipo pil için y connector olduğunu gördüm fakat ikiside aynı tip connector oluyor. Örneğin birisi F450'deki güç kablosuna bağlayacağımız connector ile uyumlu olsa diğeride arduino'nun beslenmesini sağlayan laptop girişi tarzı bir connector olsa. Lipo pil için bu tarz bir durum olabilir mi? Yada çoğaltıcı gibi bir şey? Eğer bahsettiğimiz tarzda çoğaltıcı benzeri birşey yapamazsak mecbur powerbank ile besleyeceğim dediğim gibi ancak buda drone'u epey ağırlaştıracak. |
Bu mesaja 1 cevap geldi.
|
"Buna ek olarak lehimlemeden önce motor esc bağlantısının doğru yapıldığına emin olmanız gerekir. Dönüş yönünün gerekenin tersi olmaması için. " Şu yanıtınızı atlamışım, bundan nasıl emin olabilirim. Lehimledikten sonra tekrar lehimi silebilmemiz/kaldırabilmemiz mümkün olur mu zarar vermeden. |
Kontrol kartı ile daha kolay şekilde sistemi oluşturabilirsiniz. Kartın ekranlı olanını almanızı tavsiye ederim. Kalibrasyon ve parametre ayarları için ihtiyacınız olacaktır. Arduino UNO'ya Li-Po batarya üzerinden enerji sağlayabilirsiniz. Y konnektör dediğiniz gibi farklı uç seçeneklerine sahip değil. Lehim imkanınız olduğu için kendiniz yapabilirsiniz. Li-Po'ya bağlayacağınız konnektörün ucundaki T-Plug'a hem Drone için kullanacağınız kabloyu hem de Arduino'yu besleyeceğiniz kabloyu lehimleyebilirsiniz. Arduino'ya bağlayacağınız kablonun diğer ucuna da 2.1mm Erkek Barrel Jack bağlayarak Arduino'ya da enerji sağlayabilirsiniz. Saygılarımla... |
|
Teşekkürler bilgilendirme için. "Li-Po'ya bağlayacağınız konnektörün ucundaki T-Plug'a hem Drone için kullanacağınız kabloyu hem de Arduino'yu besleyeceğiniz kabloyu lehimleyebilirsiniz. Arduino'ya bağlayacağınız kablonun diğer ucuna da 2.1mm Erkek Barrel Jack bağlayarak Arduino'ya da enerji sağlayabilirsiniz. " Bu aşamayı hatasız yapabilmem için herhangi bir örnek video atabilir misiniz? Biraz karışık bir işlem gibi duruyor. En azından paint üzerinde çizdiğiniz basit bir şemada gösterseniz de olur :) |
Bu mesaja 1 cevap geldi.
|
https://www.robotistan.com/erkek-kablo-tipi-power-soketi-dc-barrel-jack-male?lang=tr&h=2c6141e5&gclid=EAIaIQobChMIls_Rh-SC4gIVQsYYCh2G9gPLEAYYAiABEgI1f_D_BwE Şu parça için nasıl bir kablo gerekiyor bu arada? |
Bu mesaja 1 cevap geldi.

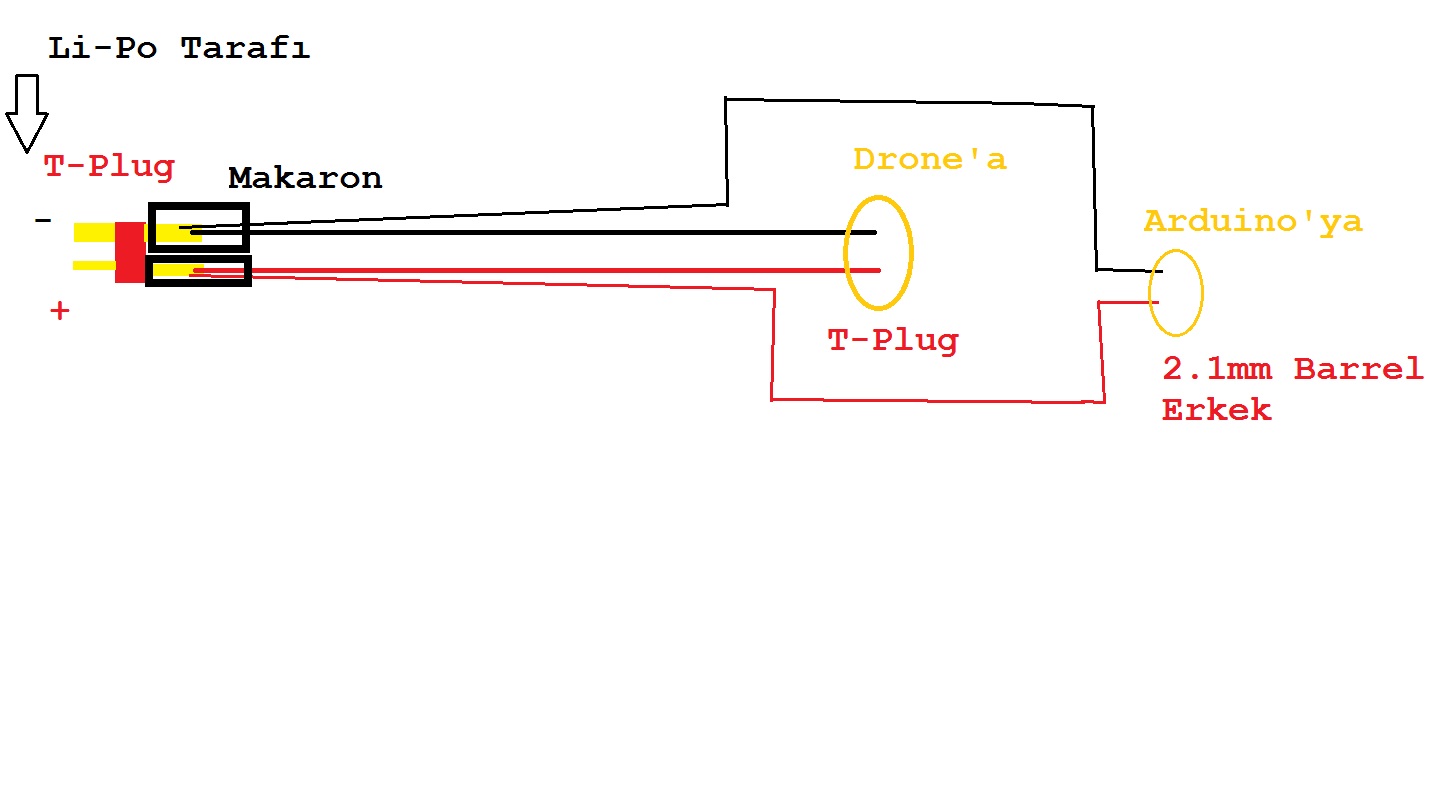

 . Biraz iptidai oldu ancak,umarım anlaşılır < Resime gitmek için tıklayın > |
Saygılarımla... |
| Hocam çok net şekilde anladım fakat siz lipo tarafındaki connectoru erkek sanıyorsunuz sanırım fakat dişi, bu şekilde yine lehim yapmamız mümkün müdür? Arduino ya gidecek olan kablolar yine siyah kırmızı 22awg olacak değil mi? |
Bu mesaja 1 cevap geldi.
|
2.1mm Erkek Barrel Jack Bu sokete 22 awg silikon kabloları nasıl lehimleyeceğim hocam tek connector var gibi duruyor robotistanda satılan parçada, üst üste mi lehimliyoruz. |
Bu mesaja 1 cevap geldi.
Saygılarımla... |
Bendeki lipo pil şu;https://www.robotistan.com/74v-lipo-batarya-2800mah-25c
ESC:https://urun.n11.com/diger/esc-30a-b...E&gclsrc=aw.ds
Batarya üzerinde T-plug dişi konnektör bulunuyor, dediğim gibi kurulum videosunda olduğu gibi güç kablosuna t-plug erkek konnektör ihtiyacım var fakat hangisini alacağımı bilmiyorum, yardımcı olursanız sevinirim.
