Cevap: Amper ve voltaj ayar.... (4. sayfa)
peki yapalım.hazır kendinden amper voltaj ayarlı 0-15v 0-40a smps varmıdır? yada sabit güç veren alıp regüle devresi mi eklemeliyiz.yada smps yi de regüle devresinide kendimiz yapabilirmiyiz.orjinalinden ayerlı olsa çok daha güzel olur. elinizde şema varmı bu konuda?.tüm detayları olan bi şemayı yapabilirim. |
< Bu mesaj bu kişi tarafından değiştirildi 41ahmet41 -- 8 Şubat 2018; 12:16:30 >
Bu mesajda bahsedilenler: @malisert32
|
Bu kadar anlatımım sonunda,orjinalinden ayarlı G. kaynağı istemenizi pek anlamadım.Tabi tercih meselesi.Bence bu tercih sağ kulağını sol eliyle göstermeye benziyor. Her neyse tercih sizin;yapabileceğiniz en basit ayarlı devre UC3843 enetegresi üzerine bina edilmiş bir devre bence uygun olur.UC3843 ile 220V şebeke voltajını 0-15V volt ayarlı yapıp amper ayarını da harici ikinci bir devre ile yapmak.İkinci devre diyorum çünkü 3843 ile direk volt-amper ayarlı yapamazsınız.Diğer entegrelerle(daha çok pin sayılı)sizin yapabileceğinizi sanmıyorum.Bu sebeple UC3843 devresini uygun görüyorum. Bu durumda UC3843 entegresinin datasheet'ini indirip oradaki hazır devresini yapmanızı tavsiye edeceğim.Ben şu anda zaten iş yerinden yazdığımdan Proteus ile aynı devreyi çizemem çünkü Proteus pro.su evdeki kendi PC'de yüklü...Kolay gelsin. |
Bu mesaja 1 cevap geldi.
işte amatörüz yazdıklarınızı bi kaç kere okudum bu son mesajınızdan sonra bi kaç kere daha okudum ama hala orjinalinden ayarlı olmaması daha iyi olur sonucuna ulaşamadım.  buda elektroniğin sadece hobi olarak hayatımda olması nın sonucu galiba. abi nası ayarlı olursa olsun sıkıntı yok.yeterki ayarlı olsun.  ozman sabit smps olsun .ayar devresi 2.bi devre olsun. bahsettiğiniz datasheet indirme olayını bilmiyorum.araştırıcam.ama eklemeler falan gibi üstünde çalışma yapılması gereken bi devreyse o beni aşar. |
Bu mesajda bahsedilenler: @malisert32
|
Hazır smps PSU modifiyesini tavsiye ediyorum.Sıfırdan yeni bir tasarımla 40-50 amper güçte bir smps çalışması sonuçlandıracak bir baba yiğidi henüz bu forumda görmedim.Dile kolay 40-50A.Haliyle sizin yapmanız da çok-çok zor.. Hatda yazılarınızdan anladığım kadarıyla siz modifiye de edemezsiniz. |
modifiye ederim ama; anca dışını boyarım elektronik derler görmüştüm. parçalrın ne işe yaradığı hesaplamalrı şeklinde ama temel derslerdi.sıfırla yüz arasında 10 um yani. yapabilmem için ayrıntılı şema olması lazım. |
< Bu mesaj bu kişi tarafından değiştirildi 41ahmet41 -- 9 Şubat 2018; 15:29:8 >
Bu mesajda bahsedilenler: @malisert32
| Çok kolay olsaydı herkes yapardı. |
|
zor olması yapılmıyıcağı anlamına gelmez benim için.ama neyse. ozman şu bilgiye sahipsinizdir.mesela 20a lık falan smps devreleri bulabilirim heralde.iki tane 20a lık smps yi paralel bağlasam 40a lık g.kaynğ.elde etsem.smps ler paralele bağlanırmı.? sizin en başta ki ayar devreini de regüle devresi olarak kullansam.0-40a yı falan verebilirmi? Yada basıyim parayı alıyimmi |
< Bu mesaj bu kişi tarafından değiştirildi 41ahmet41 -- 12 Şubat 2018; 16:34:5 >
Bu mesaja 1 cevap geldi.
SMPS'ler özellikle led trafosu olarak bilinen smps'ler paralel bağlanmaz.Bağlantı yönünden problem değil,akım sınırı yönünden problem.. Kardeşim;her şeyi de kendimiz yapacağız diye şart yok ki..Al bir tane 12V-40-50A smps led driver,,, git bir elektronikçiye.Bu smps'i volt-amper ayarlı yapmasını söyle,,ver ücretini o usta da nasiplensin,sen de tehlikeli işlerle uğraşmamış olursun,en azından bozmazsın. Bu işi sadece ben biliyor değilim.Elbette diğer ustalar da bilirdir.Sonra 50A max. dijital bir volt-ampermetre al,bir de G. kaynağı kutusu,montajını yap.Al sana 0-15V,,0-40A aralıklarında ayarlı güç kaynağı..İddia ediyorum piyasadaki akranlarından en az 5 kat daha ucuza gelir.Daha ne diyeyim bilmiyorum.  Haa bak ne aklıma geldi,,sen önce usta bul konuş,,yaparım dediğinde led driver'i satın al.Sonra usta bulamazsan led driver elinde kalır. |
|
Hocam merhabalar, paylaşımlarınız için teşekkürler. Size bir sorum olacak. 300W atx psu çıkışına linkte verdiğim buck/boost converter'ı bağlayarak ayarlı güç kaynağı olarak kulllanmayı düşünüyorum. Sizce sağlıklı olur mu? https://tr.aliexpress.com/item/DC-DC-CC-CV-Buck-Boost-D-n-t-r-c-9-35-i-in-1/32840767747.html?spm=a2g0s.8937460.0.0.eljSH9 |
Bu mesaja 1 cevap geldi.
Merhaba;maalesef uyanık Çin'li yanlış yazmış.Linkteki ürün buck-boost değil boost.Yani step up.Bu ürünle 12V_35V aralıklarında regüle yapılır.Aynı işi gören 2-2,5 dolara ürünler var(max.5A)madem onu alın daha ucuza gelir.Yada orjinal haliyle yeni bir buck-boost arayın. Yeni buck-boost bir ürün bulsanız da amper ayarı için ayrı bir devre gerekecektir. Amper ayarına gerek yok diyorsanız;evet bir buck-boost ile, kısa devre korumalı 0-35V aralıklarında bir G.kaynağı yapılır. |
sordum: 4000 tl istedi.adam ; heralde yanlış anladı  başka birini buliyim .  |
< Bu mesaj bu kişi tarafından değiştirildi 41ahmet41 -- 15 Şubat 2018; 17:17:55 >
| step up alma derim çok çabuk yanıyor amperi fazla çektiğinde anında yanıyor lm338t kullan akım korumalı yalnız :) |
| Herkese merhaba ustam çok güzel devre yapmissin ama ben çözemedim Benim elimde 12volt 8 amper veren bir smps yani pc güçkaynagi var bunun sadece voltaj ayarını yapmak istiyorum kısa devre koruması da olursa super olur lütfen bir el atın |
< Bu mesaj bu kişi tarafından değiştirildi hasan ablak -- 14 Nisan 2018; 22:08:23 >
< Bu ileti tablet sürüm kullanılarak atıldı >
| merhaba ustam çok güzel devre yapmissin ama ben çözemedim Benim elimde 12volt 8 amper veren bir smps yani pc güçkaynagi var bunun sadece voltaj ayarını yapmak istiyorum kısa devre koruması da olursa super olur lütfen bir el atın. @malisert32 |
< Bu ileti tablet sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @malisert32
|
Bu mesaja 1 cevap geldi.

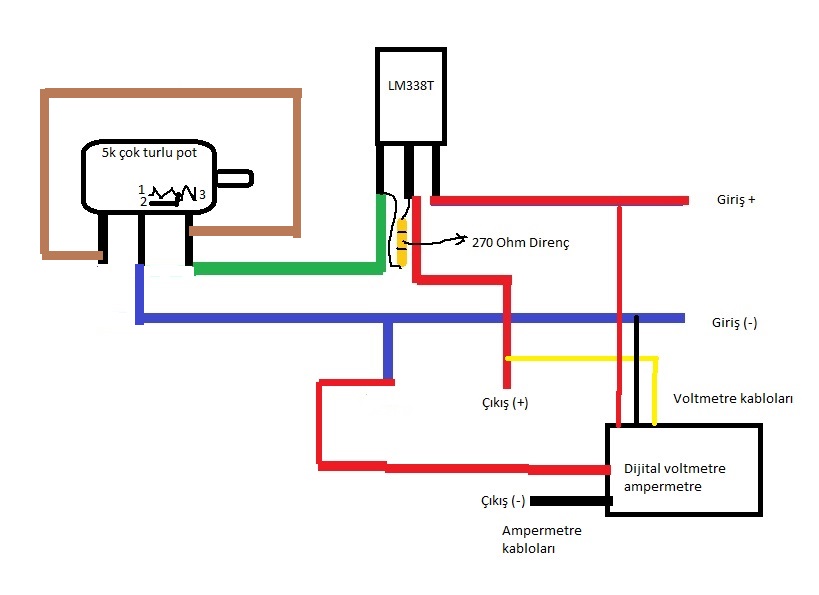

Konuyu hortlatayım bari  https://www.aliexpress.com/item/32906151163.html?spm=2114.13010708.0.0.57a64c4dFOLQpz Linkteki güç kaynağı adaptörünü voltaj ayarlı hale getirip 1-23 volt aralığında istediğim şekilde hassas voltaj ayarı yaparak kullanmak istiyorum. Bunun için bir güç kaynağı kutusu aldım, 12 volt bir fan aldım, resimdeki trimpotlu devre ile 12 volta düşürüp fanı çalıştırdım. < Resime gitmek için tıklayın > Asıl istediğim 1-24 volt ayarlanabilir voltaj devresini de çok turlu potansiyometre ile yaptım. Ancak çok turlu pot bacakları hakkında bilgi sahibi olmadığımdan; ilk denememde potun 2. bacağından negatif verildi, 1 ve 3. bacağı köprülenip LM338T nin 1. bacağına bağlanıp diğer bağlantılar da yapılıp voltaj verildi ve LM338T çaaat diye patladı. ikinci denememde potun 2. bacağından negatif verildi, 1 bacak serbest bırakıldı, 3. bacaktan LM338T nin 1. bacağına bağlandı, diğer bağlantılar da yapılıp voltaj verildi, sistem çalışıyor gibiydi. Ama voltaj kontrolü yaparken kısa devre oldu ve LM338T yine çaaat diye patladı. Aynı bağlantıyı 3. deneme olarak tekrar yaptım, normal çalışıyordu, voltajı 6 volta indirip bir DC motor bağladım bir dakika sonra voltaj 23 volta çıktı ve pot işlev görmemeye başladı. 4. denemeyi yine aynı şekilde yaptım, her şey normal çalışıyordu ama motor bağlayınca yine voltaj 23 e çıktı ve pot devre dışı kaldı. Beşinci denememde resimdeki gibi yaptım, yine aynı hüsranı yaşadım. < Resime gitmek için tıklayın > Acaba çok turlu potansiyometre veya voltmetre/ampermetrede bir sorun oluştuğundan mı olmuyor bilemiyorum.Ya da voltmetre/ampermetrenin ince siyah kablosunu da negatif devreye bağladığımdan mı oluyor bilemiyorum. Tüm bu denemelerimde ve deneme harici de olsa cihazı çalıştırdığımda fanı süren devre gayet güzel çalışıyor, ona hiç bir şey olmadı yani. Sizden kısa devre kontrollü bir bağlantı resmi bekliyorum. Şema olarak vermeyin anlamıyorum çünkü. Bu işle amatörce uğraştığımdan henüz şema okumayı sökemedim. |
< Bu mesaj bu kişi tarafından değiştirildi coskunismail -- 17 Nisan 2019; 22:58:30 >
|
Merhaba,öncelikle hayırlı olsun.Linkteki 24V power supply'yi iyi bilirim.Kısa devre,max. akım korumalı gayet güzel bir üründür.Ama çıkışı 0-24v arası regüle için lm338 gibi seri regülasyonu hiç tavsiye etmem.Çünkü kayıp hat safhada çalışır.Ör;12V-4A çektiğinizde 12V-4A üzerinde harcar ki kayıp % 50 demektir. Bunun yerine smps step down regülatör tavsiye ederim.Ör;4016'lı volt amper ayarlı bir 4016 devresi bunun için biçilmiş kaftan olur. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @coskunismail
|
İlginiz için teşekkür ederim. 4016 lı bir stepdown devresi satın almamız gerekecek o halde. Ayrıca bu devrenin voltaj ve amper ayarlama trimpotlarından hat çekerek güç kaynağımın önüne yerleştireceğim çok turlu potansiyometrelere bağlayarak pratik bir kullanım sağlamak istiyorum. Sanırım verimli olur. Bulduğum devrenin linki aşağıda. Sanırım yeterli olur. https://www.aliexpress.com/item/DC-CC-9A-300W-Step-Down-Buck-Converter-5-40V-To-1-2-35V-Power-module/32639621677.html?spm=a2g0o.cart.0.0.26493c00ZjmoPB |
< Bu mesaj bu kişi tarafından değiştirildi coskunismail -- 18 Nisan 2019; 11:23:35 >
Bu mesajda bahsedilenler: @malisert32
Oysa ki bahsettiğim teknik de ben diyorum ki en fazla % 10 kayıpla sonuç alırım.5Vx40A=200W/10=20W kayıpla 5V-40A akım çekeceğim.20W kayıp neredee,,440W kayıp nerede?
Madem size böyle yüksek amperajlı G.kaynağı gerek,,kolayı var.El insaf yaa 2600 tl. gerçekten çok yüksek.0-15V,,,0-40A ayarlı dijital volt-amper göstergeli çıkışta % 100 net DC akım veren bir güç kaynağı 4-5 kat daha düşük fiyata yapılır.Ör;500-550 tl. ye çok rahat yapılır...
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 8 Şubat 2018; 10:18:11 >
Bu mesaja 2 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @41ahmet41
