Amper ve voltaj ayar....
|

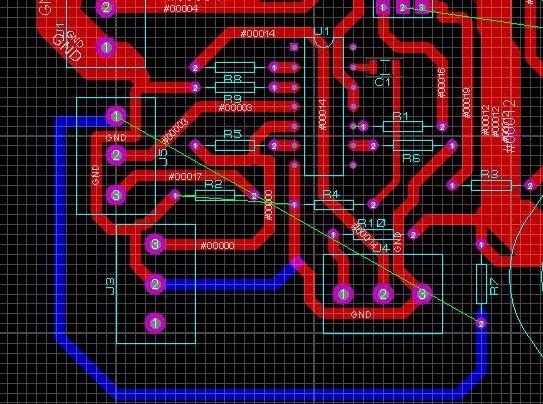

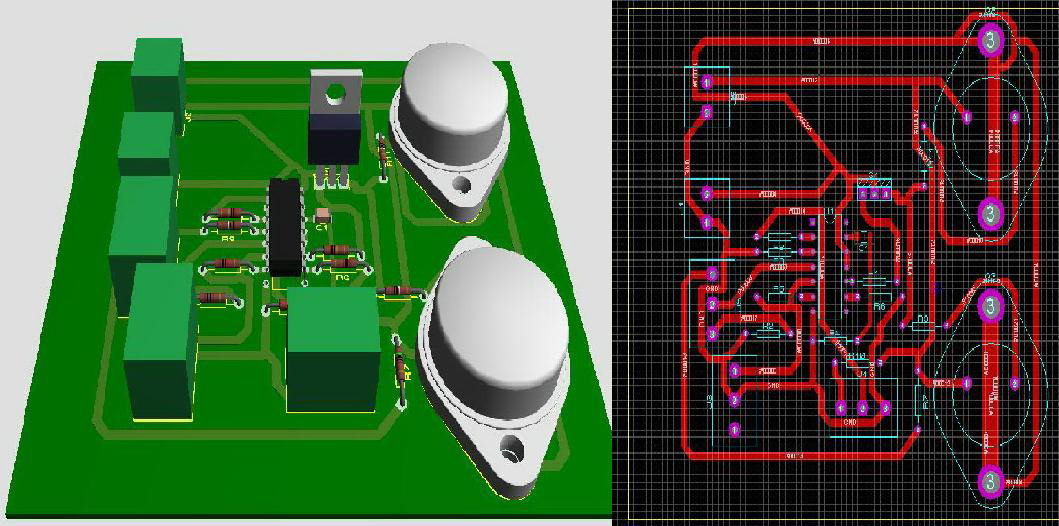

Bu resimde ARES ile bu devrenin baskı devresini çıkarma çalışmalarımdan kesit,,,düzenlemeye devam ediyorum,,akım yollarını kalınlaştıramadım henüz. < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Hocam elinize sağlık, yolların üzerinde gelip sol alttaki menüden layer kısmını top copper ayarlamışsınız, yüzey montajı istemezseniz bottom copper yaparsanız, lehim yüzeyine çizim yapar |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Teşekkür ederim.Evet bilerek top copper ayarına alırım.Daha doğrusu çizim öncesi ayarlarım.Önemli olan Design rule manager ayarlarıdır.Bu ayarlar sonrası top copper ayarında da lehim yüzeyine çizim yapabilir.Tabi bu çizimi ben çizim yaparken yol üzerine anlatım olarak anlıyorum.Plaket üzerinede yazıyı çıkarır demek istemediniz herhalde. Yani ekleyeceğim resimdeki gibi yol üzerinde GND vb. yazması gibi.Eğer böyle ise gördüğünüz gibi top copper'de var,,bottom'da yok.  Ayar meselesi hocam. Edit=eksik yazıyı düzeltme yaptım. < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 18 Ekim 2014; 9:15:54 >
Elbette yapabilirsiniz.Bahsettiğiniz devreyi paylaştığım devreye eklemek isteyen elbette ekleyebilir arkadaşlar.  |
Bu mesaja 1 cevap geldi.
| Ares ile baskı devre çizimini,, |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 26 Temmuz 2018; 15:10:27 >
|
Öncelikle elinize sağlık hocam. Bir süredir forumda bu tarz paylaşımlar olmuyordu. Sistemi gördüm ve sizinde belirttiğiniz gibi orta seviye,başlangıç ve ya üst seviye kısacası tüm elektronikçinin temel ihtiyaçlarından biridir güç kaynakları.Size bir kaç sorum olacaktı. Elimde aşağıda link'ini vermiş olduğum ALPA 300W 12V/20A'lik güç kaynağı var. Vakti zamanında (Lise yıllarımda) evime oto ses sistemi kurmuş ve 1400W 400W RMS'e sahip amfimi bununla besliyordum, %50 ve biraz üzeri yüklenmelere kadar sıkıntı yaratmıyordu. İçerisinde akım koruma ve regülatör kısmı var. Üzerindeki arka blokta 3 adet Toshiba 2N3055 TR ve içerisinde ufak bir TR ile regülatör devresi kurulmuş. Şuan sistem kısa devre ve aşırı yük hatası vermekte sorun ise içerisindeki regülatör kısmındaki TR'yi değiştirmem gerekiyor. Sizin devrenizi gördüm ve akım,voltaj ayarı yapılabildiği için bu sistemi kurmayı düşünüyorum acaba önerir misiniz ve ya önerebileceğiniz başka sistemler ya da bu sistem üzerinde eklentiler var mıdır? Şimdiden teşekkür ederim. GÜÇ KAYNAĞI |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @malisert32
Teşekkür ederim. |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 26 Temmuz 2018; 15:12:19 >
Bu mesaja 2 cevap geldi.
|
Arkadaşlar,,biliyorum ki ben başta olmak üzere çoğu arkadaşımız için bütçe önemli.Yani gereksiz masraf etmek istemeyiz,,istesekde bütçemizi zorlayabilir. İşte benim asıl amacımda; paylaşımlarımda evet en güzel,en sağlam devreleri hedef alırım ama asıl hedefim orta direk bizlerin bütçesidir.Yani 400watt çıkma bir psu 5-10 tl,,step-up devresi 10-15 tl,,,dijital volt-amper göstergesi 10 tl. toplamda;35-40 tl. gibi hadi 50 tl. olsun.50 tl.ye 3,3-35Volt arası kısa devre korumalı,voltaj-amper göstergeli,ayarlı bir güç kaynağını kim alabilir,hemde 10amper max. gücünde. Kendime uygun görüp yaptığımı sizlere tavsiye ediyorum vesselam. |
Bu mesaja 1 cevap geldi.
|
Evet eklemek istedim. Bu gerekli malzemeleri bulamayan arkadaşlar,,güç kaynağı yapamam ama gerekli diyen arkadaşlar,,bana yazabilirler.Şu anda elimde bütün malzeme var dersem yeridir.Ör;saç trafo çeşitleri(istenilen çıkış voltajında modifiye edilir),,,2.el PSU çeşitleri(250-700watt aralıklarında),,,10lu,20li toptan P yada N channel yüksek akım mosfetler,,,2 ad.100Volt-100amper(shont dirençli) 2 ad. 100Volt-50 amper(shont dirençli) 2-3 ad. 200Volt-10amper max. dijital panel tipi göstergeler,,,2 adet 80-500VAC-100Amper AC akım panel tipi gösterge,,40-50 ad. 5-100VDC panel tipi voltmetre,,,kendi yapımım şarj kontrol üniteleri(1-100amper aralıklarında),,,kondansatör,2.el diyot(ultra fast,yada düz tip 1Amper-200Amper aralıklarında),,hatda şu anda 3 faz 200amper hızlı diyot grubu hazır soğutucuya montajlı elimde var.Şimdilik bunlar aklıma geliyor... |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 19 Ekim 2014; 12:25:09 >
Bu mesaja 1 cevap geldi.
|
Hocam, devre hakkında birkaç eleştiri yapayım. 1. çizimin çok kötü. devreyi çizerken ,yolları elemanları biraz düzenlemek iyidir. bu sadece güzel görünsün diye değil, inceleyen insanlar kolay anlasın, özellikle anlaşılmasını istediğin bölümleri ayırt etsin diyedir. ayrıca, yolları karışık çizmeniz, devrenizi daha karmaşık yapmaz. 2.zaten çok iyi bilinen lm723 entegresinin binlerce klasik ve güvenilir uygulaması mevcutken ,siz de bir tane çizmişsiniz. 3.hadi çizdiniz, yüksek beklenti vaad ederek,ve fırçayla karışık "datashettleri inceleyin aman ha" deyip, devreyi yanlış çizmişsiniz hocam. entegre ne kadar akım çekildiği nereden bilecek . Rsc nerede? 4.hadi yanlış filan devreyi çizdiniz, o nasıl pcb tasarımı hocam. güç transistörü direk karta mı lehimlenecek, soğutucu nerede? hadi karta lehimledin, transistörlerin altında geçen yollar ne olacak hocam? |
< Bu mesaj bu kişi tarafından değiştirildi state -- 19 Ekim 2014; 14:59:31 >
Bu mesaja 1 cevap geldi.
Eleştiriniz için gerçekten teşekkür ederim.Elbette böyle karşılıkjlı sohbet niteliğinde daha güzellerini buluruz,hem fikir oluruz. 1.yorumunuzda;Evet katılıyorum çizimim kötü,ama bu çizim biraz aceleye gelsede oto. çizildi pek dokunmadım.Size katılıyorum yani. 2.yorumunuzda elbette bir tane çizmem gerekmezmi?Hatda ben birazda devremi övmeliyim,,ki mevcut bütün teknik çizimlerde genelde ref. voltaj altı ayarı kimse çizmez ama ben çizdim. 3=devreyi nerede yanlış çizdiğimi anlamadım..Eğer rsc olmadan yanlış diyorsanız,,ben bunu her yüke göre değişken ayar yapabilmek adına pot ile yapıyorum,tavsiye ederim. Datasheetlerini aman iyi inceleyin dememdeki amaç ise; hocam zaten anlatımlarım uzun oluyor kısa tutabilmek adına datasheet tavsiye ediyorum. Ayrıca gördüğüm kadarıyla herkes elektronik ustası ama (kimse üzerine alınmasın)armut piş misali herkes hazır devre arıyor,oturup çizen,,çalışma ortaya çıkaran pek göremediğimden ben bu yolu tercih ediyorum.Yani daha açıkçası; datasheet'lerine bakın,,iç yapısını öğrenin,balık tutmasını öğrenirsiniz demek istiyorum.Devre çizen,devre geliştiren bu gün var yarın yok... 4=TR ile pcb arasına soğutucu koymayı söylemelimiydim,,söylemeliysem tamam bundan sonra söylerim öğrendim .Tekrar teşekkür ederim. |
Bu mesaja 2 cevap geldi.
|

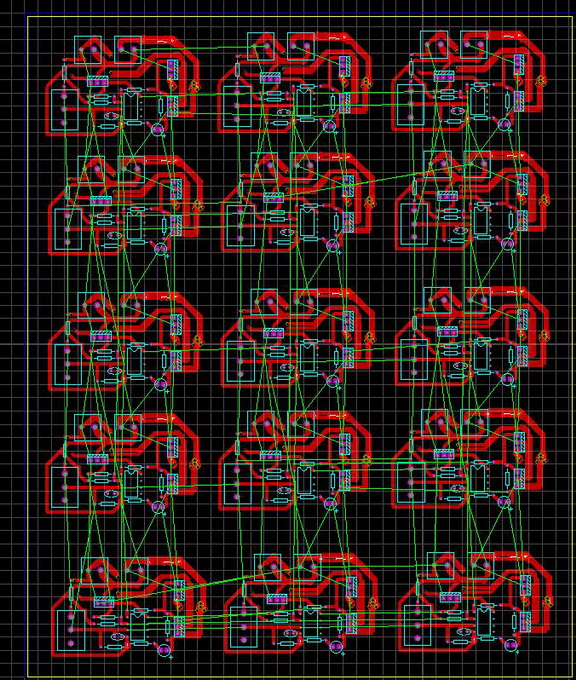

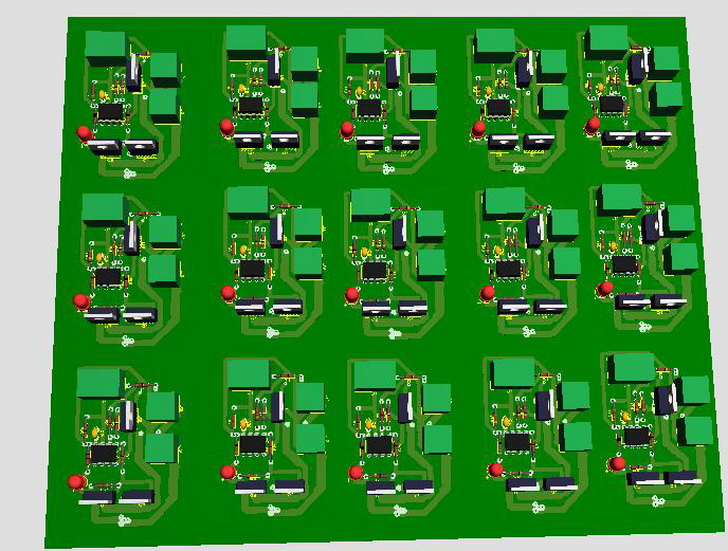

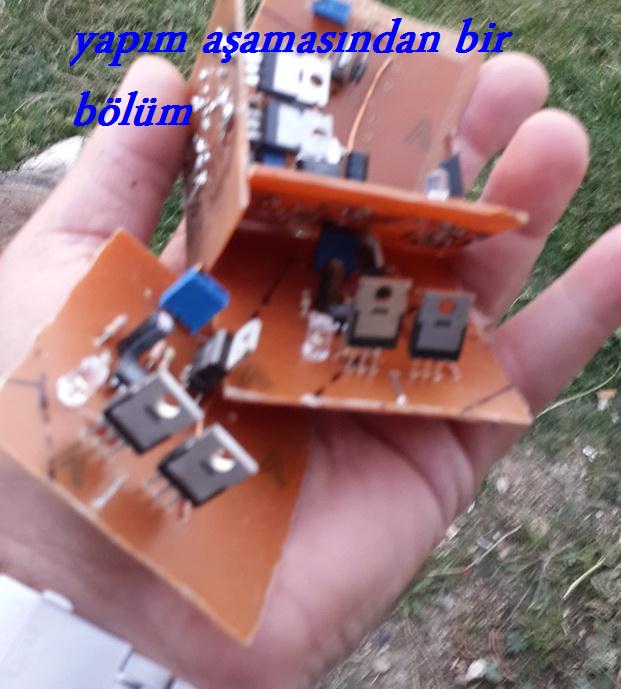

Arkadaşlar,,belki çoğunuz bilirsinizdir ama paylaşmak istedim. Küçük pcb yapımı ve basımında kullandığınız kuşe kâğıdın zayi olmaması için,tabi aynı devreden çok adetli basmak istediğinizde bir sayfaya sığacak kadar aynı devreyi kop-yapıştır ile çoğaltabilirsiniz. Eklediğim resimde göreceğiniz gibi bir kuşeye 15 adet devre çiziyorum.Oysa bu devre 20Amper max. solar şarj kontrola ait bir devre. Bu 15li devrede 3 adet atlatmayı düşürememiştim,bence bu daha kötü çizim.Bana göre tek yönlü pcb'de kötü çizim atlatması çok sayılı olandır.Oysa yukardaki devrede sadece bir atlatma vardı. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 19 Ekim 2014; 18:20:36 >
Merhaba tekrardan hocam. Dediginiz gibi 2N3055 TR leri süren TR leri ve 2N3055 leri kontrol etmek lazim zaten başka bir eleman yok içinde köprü diyot trafo bir iki tane kondansatör. Yalniz benim yapmak istediğim hazir elimde 20A ilk 300W lik kutulu vs güç kaynagi varken üstüne akim ve voltaj ayarli bir max 20A alabileceğim bir kart tasarlayip ayni trafoyu kullanmak. üzerine de amper ve volt metre ekledikmi güzel kullanisli bir sistem haline getirmek istiyorum. Sizin bu sisteminizi kullana bilirmiyiz? Güç elektroniğinde aşiri bir bilgiye sahip değilim ama cabuk kaparim siz yolu gosterirseniz. |
< Bu ileti mobil sürüm kullanılarak atıldı >
|
Bu sistemi kullanabilirsiniz,,yalnız trafo çıkışınız bu yapıma engel olacak gibi.Çünkü,,tam dalga doğrultma sonunda çıkış voltajı 14-15 VDC olur ki,,,tam ters durum.Şöyle ki; Bu voltaj altında bu paylaştığım devre ile regüle yapsanız voltaj aralığı az olur.Max. 15V'u geçemez,,,bu voltajla step-up modeli smps devre yapsanız yine olmaz.Çünkü bu defa alt voltajlarda çıkış alamazsınız. Ben yinede doğrultulmuş filtrelenmiş çıkışın voltajını ölçmenizi tavsiye ediyorum.Evet regüle sonu 12V'dur ama öncesi önemli... Ölçüm sonrası birde trafo çıkışı şeklinide bir inceleyin,beraber değerlendirelim.Olur ya 2x olursa evet kullanılabilir. |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @slayer_ank
| Anladim hocam demek istediğinizi. Ne yazik ki trafo tek cikis diye hatirlamaktayim fakat cikis voltajini hatirlamiyorum. En kisa sürede trafo cikislarini, doğrultma kati cikisini ve filtre kati cikisini ölçüp yazicam hocam.ilginiz için tesekkur ederim. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @malisert32
|
Bende teşekkür ederim sayın slayer_ank. Arkadaşlar,,yukarda bahsettiğim gibi PSU 12V çıkışı step-up devresi ile modifiye etmek daha uygun maliyetli olur demiştim.Bunun da devresini çizip paylaşmayı düşünüyorum.Bu defa ares çizimini yapmayacağım,,isteyen kendisi arese aktarır isteyen delikli pertinax'a yapar.Ares gerçekten yorucu ve benim gibi aceleci kişilerin harcı değil.Sadece devre çizdiğimde değişik pwm entegreleri ile çizim yapıp paylaşabilirim. |
|

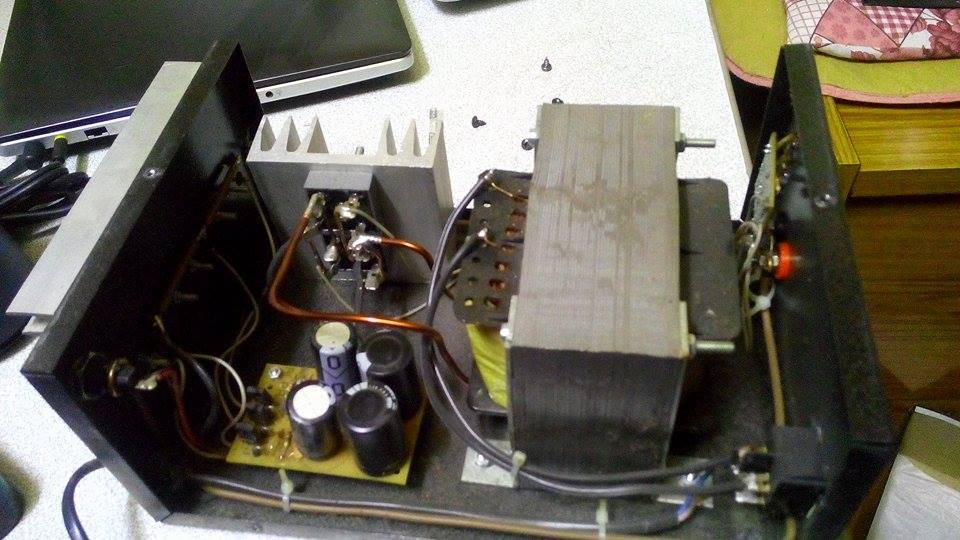

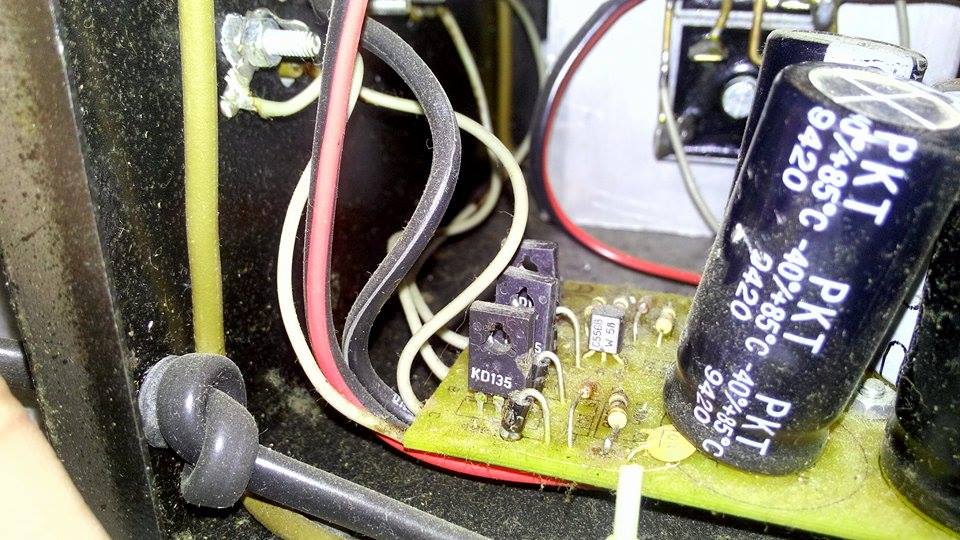

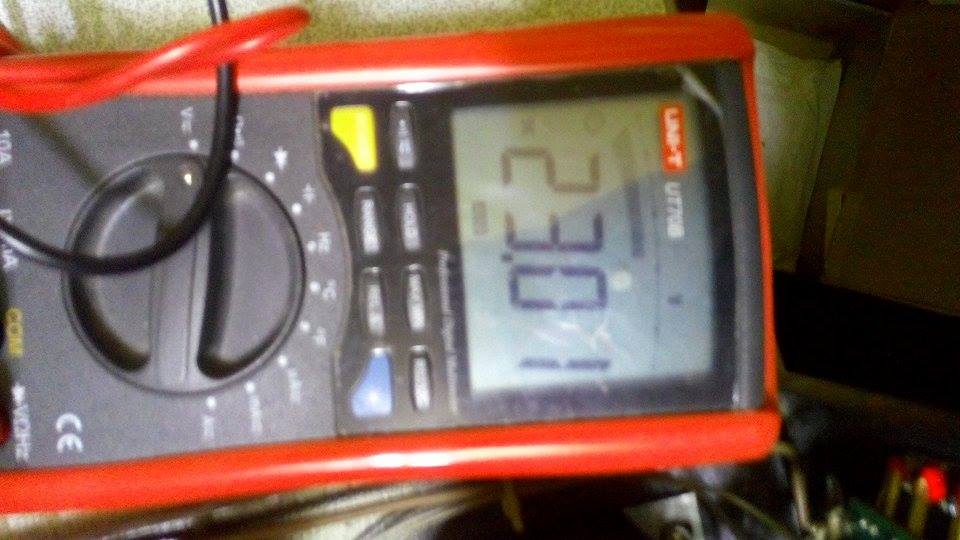

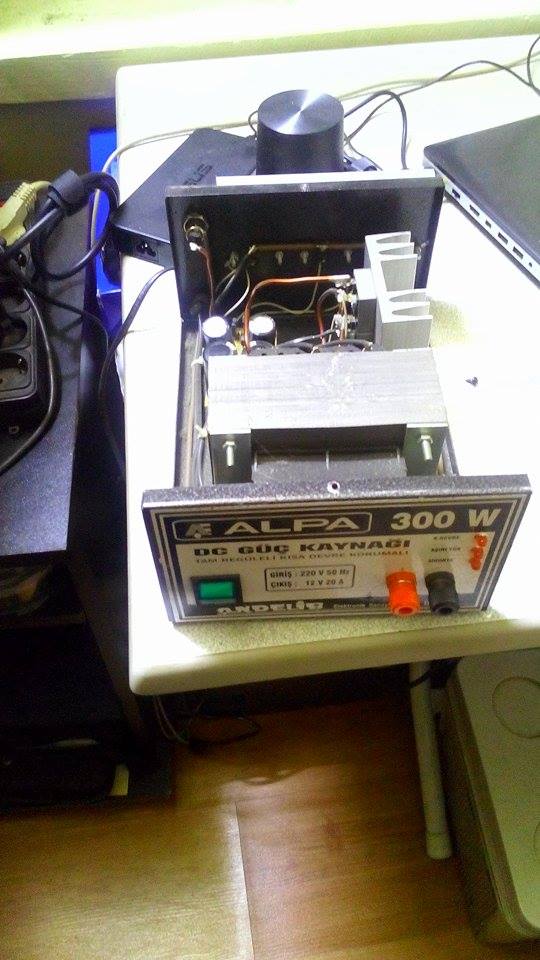

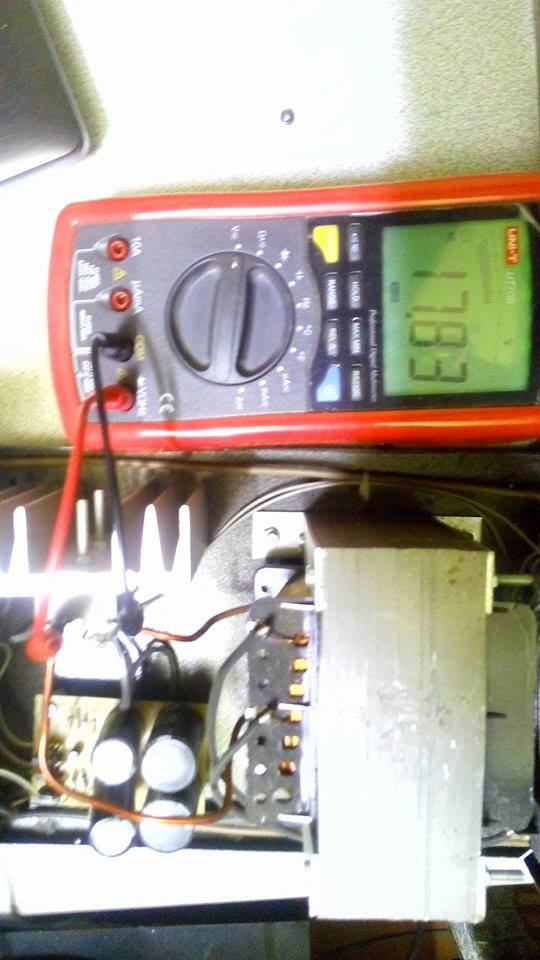

Hocam dayanamadım aleti çıkartıp açtım. Gördüğüm kadarıyla 2N3055'leri KD135'ler ile sürmüşler bunları da 1 adet olan BC556 ile. Sistemde 2x10.000uF 25V 2x6.800uF 25V kond. var ve toplamda 33.600uF kond. ile filtrelenmiş. Gördüğüm kadarıyla 330R 'luk bir direnç biraz kararmış. 2 adet 10A ve ya üstü köprü diyot mevcut ve paralel bağlanmış. Sistemde şuan tamamen aşırı yük lambası yanıyor arada da kısa devre lambası devreye giriyor. Sistemde ölçmüş olduğum voltaj bilgileri. TRAFO ÇIKIŞLARI 17 ile yaklaşık 19 V AC arası gidip geliyor. DİYOT (DOĞRULTMA CIKIŞLARI) 22küsür ile 23 küsür volt DC arası gidip geliyor. Sisteme ait bir kaç foto da aşağıda. İlgilendiniz için tşk ederim hocam. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesajda bahsedilenler: @malisert32
|
Elinize sağlık,,ben gerekli bilgileri gördüm,resimler durumu anlatıyor. Eveet,,tek çıkışlı,,ama 2 ad.35A köprü diyotla parelel tam dalga doğrultulmuş,filtrelenmiş bir model.Paralel köprü ve kond. grubu gayet güzel düşünülmüş ama maalesef 12V çıkış için trafo çıkış voltajı çok-çok yüksek tutulmuş.Bu G. kaynağı sağlam çalışırken çekilen akım yükseldikçe kayıbı da o derece yükselir.Ör;10 amper akım çektiğinizde hadi voltaj düşümünü de ekleyelim 75-90 watt arası kayıp. Kardeşim,nerdeyse diyeceğim ki iyiki bozulmuşda kurtulmuşsunuz.Hadi ayarlı olsaydı neyse ama sabit 12V çıkış için gerçekten giriş voltajı çok yüksek. Olurmu evet 0-23VDC aralığında bir ayarlı güç kaynağı olur. Şimdi daha açık yazacağım;baskı devre çıkarma vb. tecrübeniz yoksa delikli pertinaxa devreyi yapın.TR.ler en az 2 ad. 3 ad. olursa daha süper olur,,MJ11032 TO-3 kılıf TR.leri ayrı bir karta yapın.(Sonradan düzeltme)=evet 2N3055ler 3 adetdi,,bunların yerine aynen yeni TR.leri montaj yaparsınız.Eğer MJ11032 size tuzlu gelirse yerine 3 adet MJ11016 tavsiye ederim. Ben bu paylaştığım 723 devresinin arkasındayım,yani kesinlikle çalışıyor denedim.Ama sizin bir sebeple(olur ya ters montaj,hatalı direnç.diyot olabilir)olumsuz sonuç almanıza gerçekten üzülürüm ama sorumluluk size aitdir.Geçmişte ben bunu yaşadım,bu sebeple açık konuşuyorum. Karar verdiğinizde,,galiba aynı kutu içine yeni yapım kartı takarsınız yani yer var gibi,,,potları kutu önüne dışarı montaj,,tabiki panel tipi göstergeyi de aynen montaj yaptığınızda çok güçlü bir kaynağınız olur inş.Ama aman kısa devre yaptırmayın,,TR'ler pahalı. |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 20 Ekim 2014; 0:18:43 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @slayer_ank
|
Öncelikle ilginiz için çok ama çok teşekkür ederim hocam. Elektronik tecrübem fazlasıyla var yalnız dediğim gibi güç elektroniğinde bilmem gerekenin dışında fazla bir bilgiye sahip değilim yani oturup bir SMPS tasarlayabilecek bir tecrübem yok teorik olarak nasıl çalıştığını bilsem de güç elektroniği biraz riskli bir alan ayrıyeten boş vakit hem de malzeme masrafları yüzünden pek zaman ayıramadım bu konuda kendimi geliştirmek adına... Sistemin ARES çizimini en kısa sürede çizeceğim burada da paylaşırım benim gibi diğer arkadaşlarda kullanmak isterlerse kullanırlar hocam. Dediğiniz gibi her şeyi bu kutuya sabitleyip bunu da masama yerleştirip bu ağır meleti bir daha kıpırdatmamak ve arıza verdirtmemek adına yerleştirip kullanmayı düşünüyorum fakat kafama takılan bir kısım var ve sizin bu konudaki tecrübenize dayanarak soruyorum biz bu sisteme kısa devre korumasını acaba nasıl ekleye biliriz ya da bana yol gösterecek bir kaynak sunma şansınız var mı? |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @malisert32
Elbette piyasada çok çeşitli devreler var,,ama LM723 entegresi her zaman tercih edilen olmuştur.Çünkü özellikle çok stabil istenilen voltaj çıkışı,,amper ayarı,,geniş voltaj aralığı ayarı gibi üstünlükleri tartışılmaz.
