Cevap: Amper ve voltaj ayar.... (5. sayfa)
| Çok sağolun. Çok turlu potlar kullanmak mümkün değil mi? En azından voltaj ayarı için kullansam sorun olur mu? Bir de linkteki ürünün trimpotları 10K galiba. Üzerinde W103 yazıyor sanırım 10K . Emin olamadım da. |
< Bu mesaj bu kişi tarafından değiştirildi coskunismail -- 18 Nisan 2019; 12:51:23 >
Bu mesajda bahsedilenler: @malisert32
| Kutu dışında tek turlu pot daha kullanışlı oluyor.Aynı değerde olanları ile değiştirin işlem tamamdır. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @coskunismail
| Merhaba kolay gelsin. Bende bir tane eski tip pc güç kaynağı var 10 volt veriyor 12v çıkışı acaba bunu 19 volta çıkartma imkanı varmı tl494 den notebook ta kullanmak için öyle bir imkan var mı uygun olur mu |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @malisert32
|
|

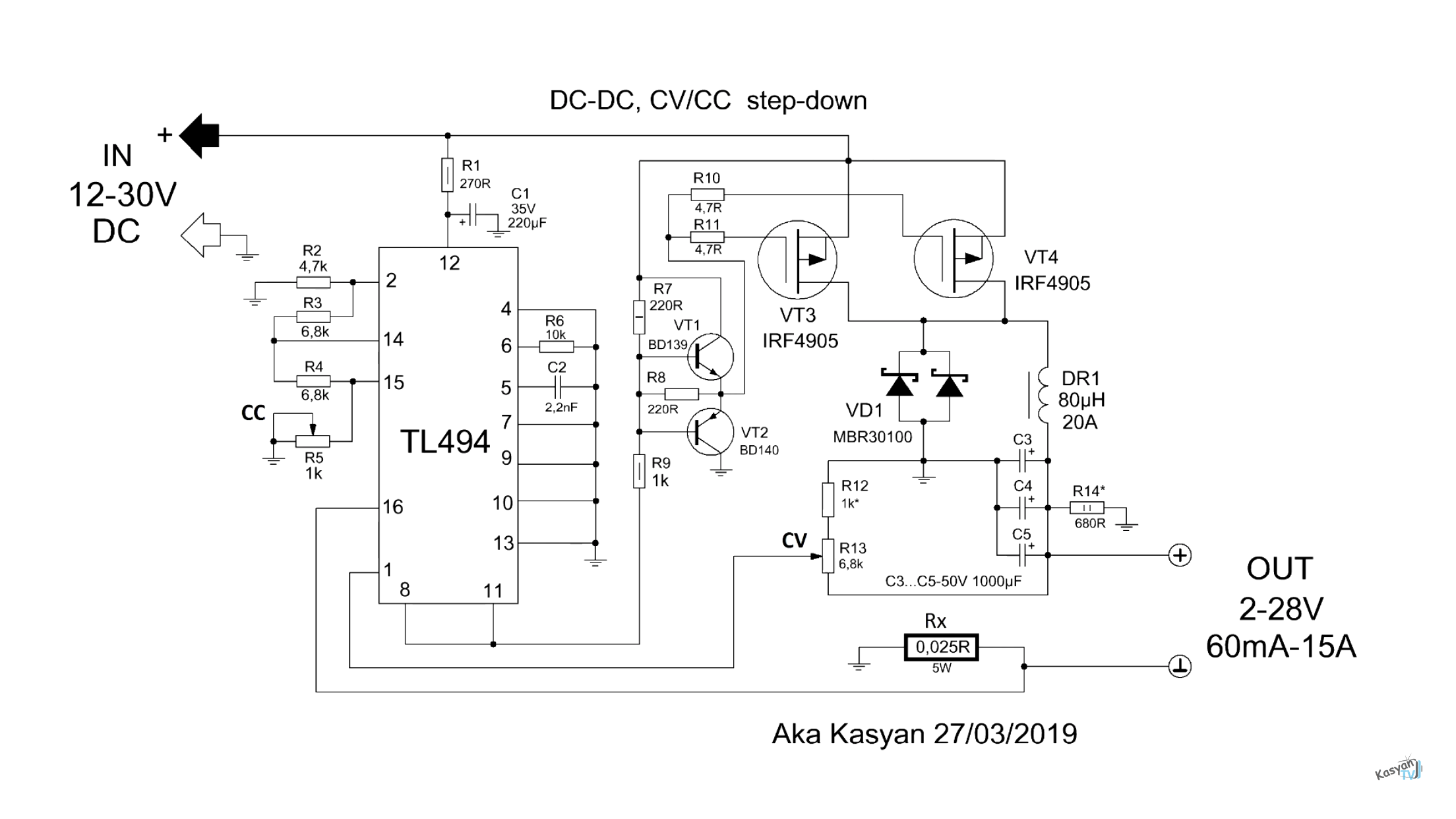

< Resime gitmek için tıklayın > bu devre cok güzel ve stabil caısıyor 24 volt 15 amper bu delikli güç kaynagından aldım 30 volta kadar yükselttim cıkısına bu devreyi yaptım volt ve ampermetre taktım gercekten harika calısıyor 1 voltta 15 amper alabiliyorum 12 voltta 10 amper alabiliyorum voltajda en küçük cokme olmuyor 12 iyse 12 veriyor 11.9 falan olmuyor ısınma yok kısa devre yap istedigin kadar adamlar yapmıs bosuna ugrasmısız lm 317 lm 723 lerle hemen ısınıyor |
< Bu mesaj bu kişi tarafından değiştirildi teknoturk78 -- 5 Aralık 2019; 14:28:13 >
Bu mesaja 1 cevap geldi.
|
Arkadaşlar selamlar, konuyu okudum ama çok fazla elektronik terim geçtiği için biraz anlamakta güçlük çektim. Hobi amaçlı uğraşıyorum araştırıyorum ama yanlış bir şey de yapmak istemiyorum. Bu yüzden sormak istedim. Elimde bir PSU var, bunda kısa devre koruması ve akım koruması da mevcut. -5 +5 / -12 +12 / GND / +3 / gibi bağlantıları veriyor. Nette devreler buldum.Bir devre hoşuma gitti, - ve + 12 volt kullanımı ile 21 volta ulaşıyor ve tip3035 ile lm338t kullanmış, lakin elemanların datasheet'ine baktığımda kullanılan transistörlerin en fazla 4-5 amper verdiğini gördüm ayrıca amper ayarı da yoktu bu devrede. Aslında bu bir çok hobi devresinde yeterli ama ben psu'dan tam ayarlı tam verim alabilir miyim diye araştırmalara girdim. Acaba bu PSU'ya çok abartmadan basit devreler ile hem voltaj hem amper ayarlı bir çıkış yapabilir miyim. Mesela power led yakmak istiyorum, voltaj yerine akımı 350ma'da sınırlamak istiyorum  Öteki türlü voltaj verince akım serbest olduğu için çok fazla akım çekmeye başlıyor. Diğer bir soru ise, alacağım devre elemanları astarı yüzünü geçer mi? Yoksa alttaki hazır devre işimi görür mü? trimpotları, potansiyometre ile değiştirip kutunun önüne alırım. Ama kendim yapmam uyguna gelecekse, kendim yapmayı tercih ederim. Seviyorum bu işlerle uğraşmayı https://urun.n11.com/arduino-urunleri-ve-setleri/300w-20a-dc-dc-buck-donusturucu-gerilim-azaltici-dusurucu-modul-P372940501?gclid=CjwKCAjwh472BRAGEiwAvHVfGuSlSmsJlSOs5Eqd03AJ_oSXKZJYHPPmA4mwY7z1RlnDVHKgaAbXYRoC0FIQAvD_BwE&gclsrc=aw.ds |
Bu mesaja 1 cevap geldi.
| Elinizdeki PSU ile verimli olarak 3-5 ve 12 voltu kullanabilirsiniz. -12 ve +12 çıkışlarından 24 volta kadar gerilim elde edersiniz ama akım değeri çok düşük olduğu için hiç kullanışlı olmayacaktır. Bununla ilgili youtube de oldukça fazla video var. Siz en mantıklı olarak 3 ve 5 volt çıkışlarını sabit yapıp +12 voltu da ayarlı yapmanızdır. Akım sınırlaması da getirmek istiyorsanız aşağıda linkini verdiğim devreyi alıp PSU +12 volt ve GND çıkışlarını bağlayın, kartın çıkışından da 1,25-12 volt aralığında ve 5 ampere kadar da akım ayarlaması yaparak kullanırsınız. İstediğiniz özellikte bir regulatör yapmak, çoğumuz gibi hobi amaçlı uğraş veren sizi de aşıyor. https://www.roboshop.com.tr/5a-lipo-batarya-sarj-sarz-modulu-akim-gerilim-voltaj-ayarli?gclid=Cj0KCQjwzZj2BRDVARIsABs3l9JQ5CMAM0h5QBS_ezARZS4KO95PCDGgmJMnWCRxpZfRAVcZ-rMSCRIaApCTEALw_wcB |
< Bu mesaj bu kişi tarafından değiştirildi coskunismail -- 21 Mayıs 2020; 11:8:10 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Yazılımcı Online
|
Aynen dediğiniz gibi, verimli bir şey olsun diyorum iş baya karışıyor. Normal transistörlü devreler buldum fakat çok fazla ısınıyor. Bir tane anahtarlamalı ve ayarlı devre buldum. Adam kendisi bobin sarmış orada iş yattı. Birde baskı devre yapması var malzeme almam gerekecek ekstradan. Acaba bu hazır devre paralel bağlanabilir mi ya da üstündeki bir parça değiştirilip, 5A 10A 'e falan çıkartılabilir mi ? |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @coskunismail
| Elbette paralel bağlanabilir sorun teşkil etmez. Sadece dikkat etmeniz gereken nokta; PSU amperi ile ayarlı regülatörün amper değerlerinin birbirine yakın olması gerekir. Ayrıca bu hazır kartın 5 amperlik çıkışını 10 ampere yükseltmek için öyle bir parça değişimi ile olmaz, üzerindeki tüm parçaların değişmesi gerekir. Size yüksek amper lazımsa PSU yüksek amper desteği olması kaydıyla aşağıdaki linkte bulunan devreyi alın.https://urun.n11.com/arduino-urunleri-ve-setleri/dc-dc-10a-voltaj-dusurucu-regulator-karti-dc-dc-12a-step-down-P373001857?gclid=CjwKCAjw8J32BRBCEiwApQEKgd56dl0l_JVR3e_X0mEUI8w-iLkKRW7Av291smIAAjATc4PA8KQ6qxoCIcEQAvD_BwE&gclsrc=aw.ds |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Yazılımcı Online
Teşekkürler hocam, hem işimi görsün hem de yaparken bir şeyler öğrenirim hobi niyetine diye hazır almak istememiştim. Ama bugün normal bir basit regülatör devresi için parçaları aldım. Hazırdan pahalıya geldi. Şu şimdi gösterdiğiniz devreyi önceden görseydim sipariş ederdim. Bana hep 10A olanları denk geldi onu da tam veremiyor falan demişlerdi vazgeçtim üstelik 80 lira gibi fiyatlara satılıyordu. Şimdi pişman oldum parçaları aldığıma  Neyse vakit geçer bir şeyler yaparım. bir tane de yanına ısıya duyarlı devir ayarı yapan fan devresi yapıcam. Hem PSU nun hem de transistörlerin fanı ayarlı olsun. Eskiden parça toplayıp yapmak maliyet açısından daha kabul edilebilirdi. Artık hazırların fiyatları toplama parçalardan daha uyguna gelmeye başlamış. Gerçi yeni gümrük zamları ile bu fiyatlar artmaya başlar ama bakalım ne hale gelecek piyasa :/ |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @coskunismail
Elinizdeki parçalarla hobi amaçlı uğraşın elbette. En azından elektronik mantığını, lehim yapmayı, devre tasarımını vs. pekiştirirsiniz. Valla artık Çin'den hazır devreler o kadar ucuza geliyor ki, dediğiniz gibi parçaları toplayıp devre hazırlamak çok pahalı oluyor. Hadi bakalım, kolay gelsin.  |
Bu mesajda bahsedilenler: @Yazılımcı Online
|
Merhaba , dc-dc regulated power supply olarak devre arıyorum.Nette araştırırken bu devreyi paylaştığınız gördüm. Randımanlı , stabil ve gerçekten işe yarayacak bir devre ise pcb çıkartıp paylaşmayı düşünüyorum. Tavsiye edermisiniz , yapmaya değer mi ? |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @teknoturk78
Sonuç olarak emek verip güzel bir devre için pek tavsiye etmem,en azından çıkış katı yeniden düzeltilebilir.İsterseniz çıkış katını (yani fet sürücü katını) sizin için yeniden çizebilirim. TL494 entegresi gayet stabil kararlı çalışan bir entegredir,diğer bütün pinleri doğru şekilde bağlanmış. < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 16 Ağustos 2021; 21:27:6 >
|
Böyle devrelerde verimi etkileyen çok ama çok önemli bölüm mosfet sürme tekniğidir.Kararsız,karışık net açıp kapamayan devreler mosfetlerin ısınmasına dolayısıyla verim kayıbına yol açar. Eğer yapılacaksa fet sürücü kullanın yada en azından şu eklediğim resimlerdeki gibi kararlı net açıp kapatan kilitleme devresini kullanın.Tabi bu durumda eklenmesi gereken önemli faktör eksi çıkışın max. 20 volta regülasyonudur. Olmazsa mosfet gate gerilimi aşımından yine bozulur. Yabi bu devre ile max. 20V giriş uygulanır daha yüksek girişlerde eksi giriş max. 20V'a regüle edilmelidir. Ör; 7915 ile eksiyi 15V'a stabil etmek gayet güzel olur ve giriş voltajı 37-38 voltlara kadar stabil kararlı bozulmadan çalışır. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
| Sevgili arkadaşlarım ve saygı değer meslektaslarım. Herkeze merhaba. 36V gerilim kaynağım var ve akım olarak da 15A. Bunu 10A de sınırlamak istiyorum. Nasıl bir sistem önerebilirsiniz |
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
Aynen uygun olur.Trimpotların aynı omajlı tek turlusunu kullanacaksınız.Tabi orjinal trimpotları sökmeniz gerekir.Kolay gelsin.
