Cevap: |3D Printer| Hakkında Açık Paylaşım Konusu Güncelleme: 11.06.2021 (12. sayfa)
|
Baskı hassasiyetini artırmak için sandart nozzle yerine daha iyi bir nozzle tasarımı üzerine halen düşünüyorum. Aynı zamanda kalınlık hassasiyeti olmadan flament kullanabilen bir yapı veya plastik granüllerle çalışabilecek bir yapı tasarımı fikrini olgunlaştırıyorum. 1. Flamet girişi konik şekilde olup farklı çaplarda flametnleri kabul edecek şekilde daralan bir girişe sahip olacak. 2. Flament girişi ön ısıtma ile düşük akışkanlıkta (aşağıya inebilecek, uçtan çıkış alamayacak akışkanlıkta) giriş sağlayacak 3. Ara geçişte ikinci kademe ısıtma akışkanlığın devamını sağlayacak. 4. ikinci ısıtıcının altında nozzle borusu üzerindeki bir delikte basınç kontrolü yapacak bir strain gauge pime bağlı olacak, bir strain gauge ısıl kontrol için gergisiz kontrol direnci sağlayacak. Bağlantı yapısı fark dirençten voltaj okuması için; < Resime gitmek için tıklayın > şeklinde oluşacak. 5. Biraz altta ise plastiği püskürtme yapısı için bir pim selonoide bağlı olarak itme için basınç oluşturacak 6. Pim itmeyi sağlarken flament eş zamanlı olarak aşağı bastırılacak, itme motoru basınç dengesi için strain gauge ölçümlerini baz alacak şekilde hızlanacak. 7. Plastik damlatma aşamasına ara vermek için selonoit pim geri çekilerek basınç düşürülecek, flament itme motoru duracak. 8. Çıkış ucu çok ince düzenlenerek plastik akışkan sıvı kıvamda damlayabilecek kadar ısıtılacak bir ısıtıcıya bağlı olacak. Tüm ısıtıcılar ısı sensörleri ile takip edilerek sabit sıcaklık sağlanacak. Plastik tek parça halinde akmak yerine mürekkep püskürtme gibi damla damla bırakılacak. Maliyetin büyük kısmı elektronik bileşenlerden oluşuyor. Starin gauge iki adet 10$, selenoid pim 5$, termistörler üç adet 1,5$, ısıtıcılar 12v 40w üç adet 15$, selenoid için transistör 0,5$, dirençleri saymıyorum zaten. Toplam 32$ civarı, 70TL. Sistemin işlemcisini kullanmak bedava. Sistem işlemcisi dışında bir kontrol yapısı kullanmak gerekirse 50TL ek masrafı çıkacaktır. işçilikleriyle birlikte nozzle metal kısmı için 30$ fiyat biçilse, 150 ila 200 TL arası bir fiyat çıkar.  |
Bu mesaja 1 cevap geldi.
|
yahu şu konunun içinde kaç kişide 3d printer var bir kişi bile bana plastikte yardımcı olmak istemiyor. Harbi helal olsun yani ne diyim. Bakıcaz başımızın çaresine artık. |
Bu mesaja 1 cevap geldi.
| hocam şunu söliyim, basım çok kolay bi iş değil. Ben şuana kadar bazı siparişler aldım ama nerdese kar etmedim diyebilirim, makina bir çok sorun filan çıkarıyor, filament tıkanıyo, elektrikler gidiyo, filament tablaya yapyımyor, veya baskının yarısında parça tabladan kalkıyor. Böle bir çok sorun olabiliyor. O yüzden insanların böle davranıyor olabilmesi normal. |
< Bu mesaj bu kişi tarafından değiştirildi Konyahmet -- 8 Ocak 2015; 9:32:59 >
Bu mesajda bahsedilenler: @yucelnet
| arkadaşlar marlin yükledim sonunda fakat repetierde çalışan lcd üszerindeki reset butonu marlinde çalışmıyor ana menü için sürekli geri gelmem gerekiyor bunun bi ayarı var mı?Bide açılış mesajı çıkmıyor bende yani açılınca 2 sn felan boş ekran geliyor sonra menü geliyor,yazıcı hazır felan yazmıyor 4.satırda."ERR:maxtemp" yazıyor. |
< Bu mesaj bu kişi tarafından değiştirildi sinekel -- 8 Ocak 2015; 17:17:00 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @yxsdf , @Konyahmet
|

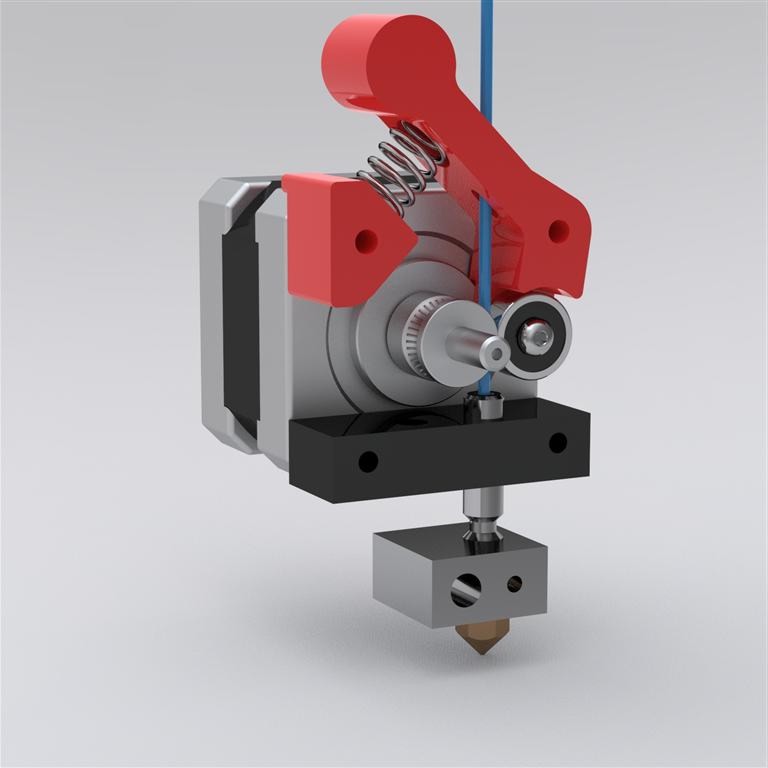

sağolasın ahmet düşünmen yeter. Sizce hangi extruder ? < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi yucelnet -- 8 Ocak 2015; 20:41:39 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Konyahmet
|
kendi extruderim hakkında yorum yapıyım. (2. resimdekinin aynısı sayılır) benim kullandığım extruder parçaları ufak bir teflon boru varsa iyi, teflon boru yokken çok sıkışma oluyodu ama teflon boru koyunca güzel oldu. https://yadi.sk/d/Y7fLjZxodHqzY |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @yucelnet
| Teflon 260 dereceden sonra bozulmaya başlar. Yapışmazlık durumu kaybolunca haber ver, hangi koşulda kullanımı sorunlu bilelim bizde. |
| acaba seramik çubuk var mı bu şekilde ? onu denemek lazım kayganlık ve yapışmama açısından |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Konyahmet , @goçhisar
| ilk resimdeki extruder bence yapı olarak daha sağlam ve kalibrasyonu daha kolay var olan cube x duo üstünde bu sistem var ve gayet iyi çalışıyor ısı izalasyonu daha kolay. ve hatta ısıtıcı aluminyumu dikey olarak kullanabilirsen daha iyi çalışır. |
< Bu mesaj bu kişi tarafından değiştirildi badstorm -- 8 Ocak 2015; 22:53:22 >
|
Şimdi doğalgaz nozullarına bakıyordum. lpg için üretilenler de dikkatimi çekti. 0.1 mm çıkışları var. Hazır selenoid yapıları da güzel. Doğalgaz için üretilen nozullar 1 TL gibi çok ucuz fiyatlara satılıyor. Üretimi çok olan, seri üretimde ucuzlama güzel. Hazır doğalgaz nozulunu alıp ucunu yuvarlayıp kullanmayı düşünüyorum. Seramik değilde seramik boyası ile kaplanmış, fırınlanmış yada farklı bir kaplama tekniği olan yapılar düşünülebilir. Ama plastik tıkanmasında en büyük problemler plastiğin aşırı ısınarak karbonlaşması veya düşük ısı sebebiyle akışını kaybetmesi. Bu durum nozul içi şekilden de kaynaklanır. Merkeze doğru soğuk kalan, nozul çeperine yaklaştıkça ısınan plastik tıkanma sebebi olur. Tortu yapar. Tek noktalı ısıtmayı bu sebeple sevmiyorum. Ön ısıtma ve uzun bir geçiş kanalı ile plastik akıcı çıkış elde eder. Çıkış ısıtmasının termistörle takip edilerek ısıtıcının PWM ile sürülmesi çok iyi olur. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @yucelnet
| goçhisar sistemden verim alabileceğine emimisin. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @goçhisar
|
Elimdeki motor sürücüleri 1/256 mikro step yapabilen türden. 2cm hatveli krom yüksek hassasiyetli vidalı millerle çalışıyor. 20 mm hareket için bir tur yaptırıyor. Her adımda 0,000390625 mm hareket ediyor. Hata payı ile 0,003 mm hareket hassasiyetine sahip bir sisteme 0,5 mm lik nozul takmak istemiyorum. Makerbot 3d yazıcı için tasarlanan yeni yazıcı kafası 16 pinli bağlantı kullanıyor. < Resime gitmek için tıklayın > 4 pin motor için ise 12 pin mutlaka kontrol ve ısıtma içindir. Emin misin sorusuna gelince; Hesaplamalar, araştırmalar bitmeden, simulasyonlar yapılmadan emin değilim. Ptc pro engineer ile bir sim yapıp bakmak lazım. |
Bu mesajda bahsedilenler: @badstorm
| Dersini iyi çalışmıssın :) makerbot2 ve 5.jen makinaları kıyaslama şansım oldu fakat 2. Jen daha iyi ürün verebiliyor. Düşündüğün sistem güzel tabiki ama çok uğraştırıcı ve zor bir sistem gibi duruyor |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|

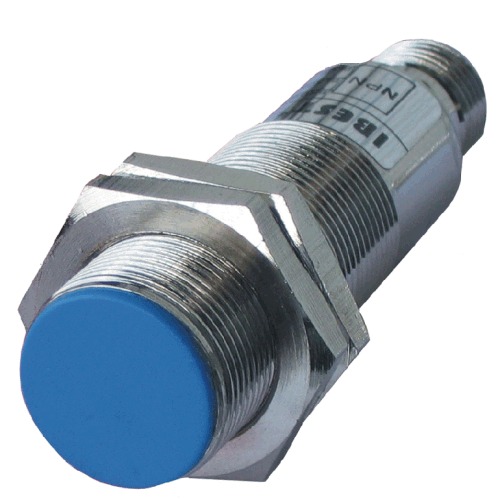

otomatik yükseklik almak için bunu mu kullanmamız gerekicek ? http://www.aliexpress.com/item/inductive-proximity-sensor-TRC12-2AC-with-connector-china-SENSOR-quality-guaranteed/1708422404.html < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi yucelnet -- 9 Ocak 2015; 21:08:07 >
Bu mesaja 2 cevap geldi.
|
Ne kadar dogru bilmiyorum ama ben geven gun sundan siparis verdim. Eger bilen arkadaslar bilgilendirilirse cok iyi olur, siparis ettim ama daha kullanmasini bilmiyorum :D http://www.aliexpress.com/item/5PCS-X-LJ12A3-4-Z-BY-Inductive-Proximity-Sensor-Detection-Switch-PNP-DC6-36V-12MM-free/1693893767.html |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @yucelnet
Hocam ne için bu senseör? |
< Bu ileti mobil sürüm kullanılarak atıldı >
|
Bu sensör indüklenmeye göre yakınlık tespiti yapıyor. Auto bed leveling için bunu kullanacaksınız heated bed komple metal olmalı. Onun için özel heated bed ler var. Auto bed leveling için ekstra özel bir butona ihtiyacınız yok. Endstop için kullanılan mikro switch'lerden kullanabilirsiniz. Hatta herhangi bir momentary switch iş görür. Önceki mesajlarımı okursanız orada bilgiler mevcut. |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @yucelnet , @Konyahmet
peki servo kullanmadan da yapamaz mıyız bunu ? switch yerine bu buton da kullanırsak daha iyi olur gibi < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|
Servo kullanmadan yapmak mümkün görünmüyor. Çünkü switch'in bir şekilde nozzle dan daha aşağıda olması lazım. Yazma anında da nozzle dan aşağıda olması mümkün olamayacağından switchin bir şekilde yukarı çekilmesi lazım. Bu model için de en uygun motor Servo tip oluyor. İlk olarak resimde paylaştığınız butonun birebir aynısı ile bu işi yaptım. O tür butonlarda iki ucun temas noktası her zaman aynı olmayabiliyor. 0.3-0.4mm ye kadar farklılık gösterebiliyor. Bize anlık olarak hep aynı basınçta tetiklenen bir switch lazım. Dolayısıyla bu tip işe yaramadı. Eğer dediğim farklılık sizde olmuyorsa kullanabilirsiniz tabi istediğiniz tür switch'i. |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @yucelnet
3 günde 4 kez parçam yarım kalınca ups sipariş verdim. tanıdığım biride prusa i3 de bunu kullanıyo, ısıtıcı tabla açıkken 45 dakika makinayı çalıştırıyomuş.
Fiyat 140 lira 9 taksitlede aylık 15e filan geliyo, bence uygun
http://www.n11.com/tuncmatik-lite-ii-850-va-line-interactive-kesintisiz-guc-P22556132
