Vavyen anahtar bağlantısı hakkında

Cevap Yaz

Yılmaz yüksel

3 yıl

Teğmen

Konu Sahibi

Merhabalar oda girişinde ve oda içerisinde olmak üzere iki lamba ve iki vavyen anahtar bulunuyor, anahtarlar içerisinde iki mavi kablo klemensle bir araya getirilmiş, buat kullanılmamış, oda içerisinde bulunan lambanın yerinde iki ayrı boru içerisinde biri kırmızı diğeri mavi ikişer adet kablo bulunuyor toplam 4 adet, oda girişinde ki lamba da kırmızı ve mavi iki adet kablo bulunuyor.

Oda içerisinde bulunan birinci borudaki kırmızıyı ikinci borudaki maviye bağladım lamba yandı, oda girişinde ki lamba yanmıyor

sormak istediğim şu: Oda içerisinde bulunan diğer iki kablonun oda girişinde ki lamba ile bir bağlantısı var mı varsa nasıl bir bağlama yapılır.

DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.

Üye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.

Üye Ol Şimdi Değil

Bir Daha Gösterme

ipli jeton

3 yıl

Yarbay

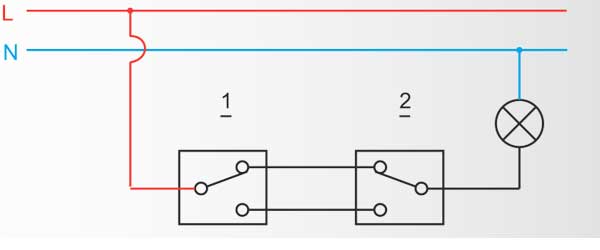

Vavien anahtarda üç bağlantı terminali olur. Anahtarlar arasına iki kablo çekilerek, anahtarların yan terminalleri karşılıklı birleştirilir. Anahtarlardan birinin(tercihen buata yakın olan anahtarın) orta terminaline buattan gelen aydınlatma fazı bağlanır. Diğer anahtarın orta terminaline lambaya giden elektrik hattı bağlanır. Nötr hattı ise direkt buattan lambaya çekilir.
< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi ipli jeton -- 5 Ağustos 2022; 13:54:38 >

< Bu ileti mini sürüm kullanılarak atıldı >
