Cevap: SMPS 12 VOLT DC 2X35 VOLT DC İNVERTER DEVRELERİ HAKKINDA !!! (13. sayfa)
|
evet arkadaşlar bugün akşam üstü dükkanda sadece ben vardım 4 ohm 600 watt subwoofer + pioneer 140 watt oval orjinal hoparlörle Bass I love you şarkısını son seste dinledim bass vurdukça smps deki power-on ışığı hafiften sönüyordu ama pioneer masanın üstünde geziyordu anfinin maşallahı var ama benim 600 wattlık canavar subwooferı zorlayamadı malesef en az 200 - 250 watt civarı orjinal bir anfi devresi lazım aslında cumartesi hurdacılara gidip hurda PSU alacam sırf EI-33 Trafo bulabilmek için  Yapacak arkadaşlara şiddetle tavsiye ediyorum... |
Bu mesaja 1 cevap geldi.
yav arkadaş neden psu alıyorsun ? git nüve al sarım yap ? neden yani bu kadar ısrarın ? bir adım daha ilerle yani ... böyle hazır birleştir yap nereye kadar ? |
< Bu mesaj bu kişi tarafından değiştirildi edi_büdü -- 10 Ekim 2013; 22:25:02 >
Bu mesaja 1 cevap geldi.
hocam elimde ETD 39 nüve var ama nasıl bobin sarılır ferit nüvelere hiç bilmiyorumki  hem Hazır EI-33 Nüve varken ne uğraşacam trafo falan sarmakla Tamircihasan kardeşim sağolsun paylaşmış 600 wattlık SMPS devresini her şeyiyle birden  |
Bu mesaja 1 cevap geldi.
|
Hocam bu d sinif anfileri bir ara bende bayagi kurcalamistim ama distorsiyonu yuksek oldugu icin vazgecmistim... Bu devre 900 watt gucu 2 X 90 volt toplam 180 volt dc ile versin valla benim 4 ohm 600 watt subwoofer aninda duman olur :). Koruklerinden sokulur bass. Valla ben bu tamircihasanin 600 watt 3 adet EI 33 trafolu devresini yapacam insallah... Cok hosuma gitti calisma sekli vs. 150 watt anfide oldukca iyi ses kalitesine sahip hatta mukemmel denebilecek seviyede bir devre ama benim bass I tam olarak besleyemedi ne yazikki bass son seste hafif hareket ediyor normalde o bassin en az 2-3 cm iceri girip cikmasi gerekir ama nerde benim 600 watt I korugunden sokecek anfi ??? |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
http://construyasuvideorockola.com/downloads/amp_estereo_250w.pdf Şöyle birşey buldum.Faz tersleyici devre ile köprüleme şansımız var.Araştırma yapıyorum bende. Tek kanal yapılacaksa çıkış transistörlerini paralel bağlayarak çıkış gücünü arttırma şansı var. Buda yapılmış şekli. http://construyasuvideorockola.com/proyect_amp_spectrum_1.php |
< Bu mesaj bu kişi tarafından değiştirildi Rkx -- 12 Ekim 2013; 11:48:48 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @tda 1562q
|
Arkadaşlar bomba gibi videolarla tekrar aranıza dönüş yaptım son seste başıma gelmeyen kalmadı Bayram dolayısıyla dükkan kapalıydı bende dükkana girip fırsat bu fırsat hemen 150 watt 2sc5200 lü amplifikatörümü deneyeyim dedim. 150 watt dc dc SMPS inverter ve 150 watt 2sc5200 lü amplifikatörü 235 watt +12 VOLT PSU ile denedim... EXTREME BASS MUSİC ile sistemi son seste denedim... anfi transistörleri kocaman soğutucuya bağlı olmasına rağmen ısınıyordu bende takviye fan bağladım... Son seste anfiye yüklendim... İnanmicaksınız ama PSU - kablosu aşırı ampere dayanamayıp dibinden eriyip resmen tütmeye başladı...  Bunu gördükten sonra bu anfinin ne kadar AMPER çektiğini ve PSU nun ne kadar sağlam olduğunu anladım.... İşte size yepyeni taptaze test videoları elektroniğe ve anfiye merak duyan arkadaşlarıma kesinlikle tavsiye ediyorum... http://www.youtube.com/watch?v=yaOO0ZPczsU&feature=youtube |
< Bu mesaj bu kişi tarafından değiştirildi tda 1562q -- 16 Ekim 2013; 16:21:31 >
Bu mesaja 3 cevap geldi.
|
işte buda max seste max amper denemesi kablonun neden yandığı şimdi daha iyi anlaşılıyor arkadaşlar beni 150 watt anfi kesmedi arkadaşlar en az 300 wattlık aynı seri transistörlü bir anfi yapmak istiyorum Ramazan keleş hocam hadi 600 watt smps ve 300 wattlık anfiyi yapmaya hazırlanalım bakalım bizi kesecekmi işte link http://www.youtube.com/watch?v=yDuFiK98Oq8 izleyin ve yorumları görelim... kablonun yanışını ilk videonun ortalarında bulabilirsiniz...  |
< Bu mesaj bu kişi tarafından değiştirildi tda 1562q -- 16 Ekim 2013; 18:41:28 >
Bu mesaja 1 cevap geldi.
|
Çalışmanızı tebrik ederim,, fakat kablo ince olunca ve akımı taşyamayınca yanması normal. 300w anfi devresi size 400w smps gerektirecek. Benimde arabaya bass anfisi almak yerine, smps yapasım geldi. Devrenin baskı pcb dosyasını paylaşabilirmisiniz,, yukarıda birkaçtane pcb türü olunca sizin çalışan pcb hangisi karar veremedim.. 2x tda7294 biraz mantıklı gibi geliyor. 150w 2 adet anfiyi köprü bağlamak demek hem faz tersleyici devrenin çok iyi çalışması ve 2 ayrı anfi devresinin eşit yapıda çalışması gerekiyor, en ufak bir durumda anfiler güm. 300w değil 200w olsun, temiz olsun. şu faz tersleyici devreyi deneyebilirsiniz;http://sound.westhost.com/project14.htm burada çalıştığını söylemişler;http://forum.diyaudiotr.com/onyukseltec-tonkontrol/amplifikator-kopru-baglamak-faz-tersleyici-t1814.html Yaptığınız orjinal 150w 2sc devresinin ikisinin malzemelerinin kablosuna kadar aynı olması gerektiğini düşünüyorum. empedans 8ohm olur yalnız. İyi çalışmalar. |
Bu mesaja 1 cevap geldi.

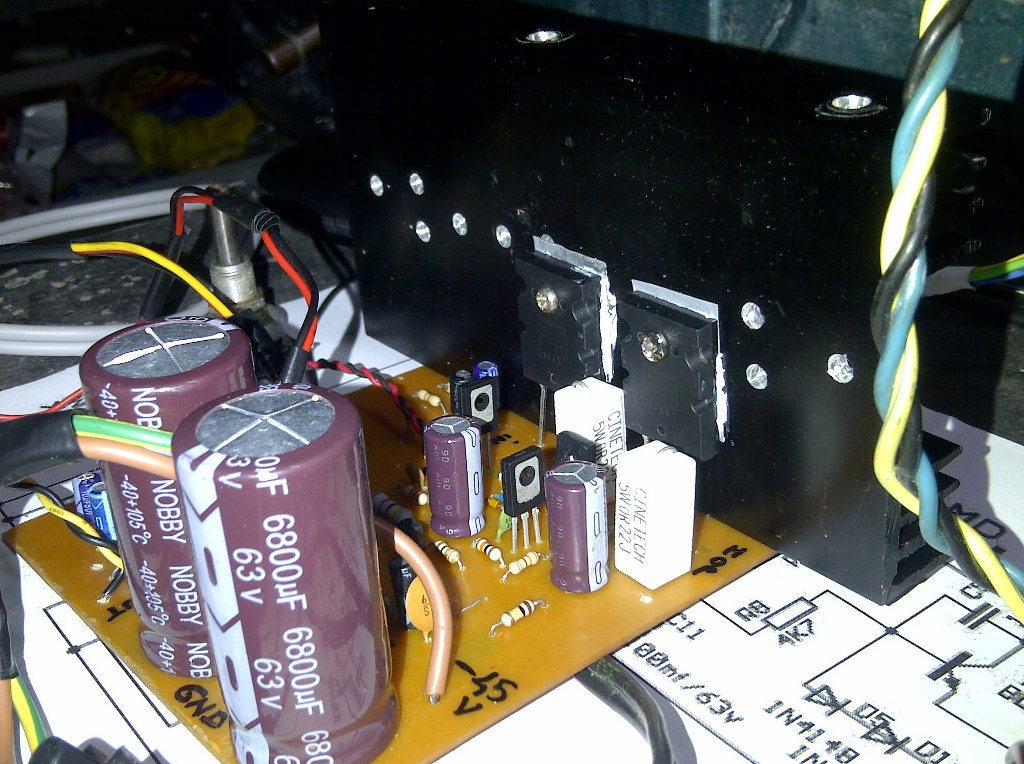

tşk ederim kardeşim PSU lu güç kaynağıma max 15 A taşıyacak kablo takmam gerekecek devrenin daha detail halini işte bu linkten bulabilirsiniz http://tamircihasan.****.com/viewtopic.php?t=2351&mforum=tamircihasan resimde ekliyorum devreyle alakalı devredeki dirençler 22r 5 watt yerine 0,22 ohm 5 watt zener diyot 12 volt 1w veyahut 24v 1 watt olabilir... devreyi köprülemenin bir mantığı yok bana göre aynı seri transistör kullanarak 300 watt anfi çok rahat yapılabilir... SMPS 400 WATT Yerine 600 WATT yapmayı düşünüyorum sağlam bişi olsun bi kere olsun demi yani < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
| Sağolunda,, anfi işi kolay. ben smps devresinin baskısını falan istedim.. olmazsa bir önceki mesajınızı smps ile değiştirin.. |
Bu mesaja 1 cevap geldi.
kardeş ben yanlış anlamışım seni sana smps inverterin şemasını göndereyim o zaman  |
Ve omer atesi buldu |
< Bu mesaj bu kişi tarafından değiştirildi edi_büdü -- 17 Ekim 2013; 14:38:41 >
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
 şaka maka videoyu izlerseniz ne kadar güldüğümü daha iyi anlarsınız o değilde daha demin medimark a gittim 600 watt kenwood anfi 290 tl bedava üstelik kenwood demekki arabaya alacak olsak kabaca bu 600 watt anfiye 290 tl + kalteli bir kabinli subwoofera 150 tl adam gibi bir araba teybine 300 tl mid bass 4 kapıyada 2 çift 300 tl olsa toplam 1040 tl ya giriş seviyesi bir tesisat kurulabilir araca çoğu kişiyide tatmin eder bizim uğraşlarımız tamamen zevk meselesi ve hobi amaçlı işi maliyete vurdumu yine bana göre ben daha karlıyım. kablonun tütüşü inanın çok hoşuma gitti eski bir PSU nasıl 15 A gibi uçuk bir değeri anlık verdi hayet doğrusu |
Bu mesaja 2 cevap geldi.
| evet arkadaşlar yakında 300 watt 2sc5200 anfi ve 400 watt smps devresine başlıyorum... |
Bu mesaja 1 cevap geldi.
|
Yapacak durum olsa bende başlıyacağım bir asansör firmasında işe başladım para alalımda yaparız :) Daha önceki mesajlarda gönderdiğim devreyi yapmayı düşünüyorum ben.Yanlız 150w smps ile 150w amfiyi tam olarak besleme şansımız yok.EI-33 daha rahat çalıştırırdı. Benim devre çıkışa DC35V gönderiyor onla uğraşıyorum 2 haftadır güzelce çalışıyordu memleketten geldim bilgisayarı açtım şimdi çalışmıyor dolaba kaldırdım devreler çalışıyorsa onları güzelce kutulayın. Timsah ağızıyla amfimi beslenir abi |
< Bu mesaj bu kişi tarafından değiştirildi Rkx -- 20 Ekim 2013; 8:18:07 >
Bu mesajda bahsedilenler: @tda 1562q
|
peak mı rms mi jamesonlarda 1500w diye kaç tanesinde TDA2005 gördüm :D |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @tda 1562q
jameson anfi tda 2005 mi kullanıyor yuhh artık yaa 15 watt jamesonda 1500 watt oluyomuş demekki öğrendiğimiz iyi oldu yaa timsah ağzıyla anfi beslersen benim gibi kablo yakarsın işte valla ben eski bir uzun PSU kutusuna bugün montaj yapacam kutulayıp ilk araba anfisi ünvanını vereceğim... işe girmene sevindim rahat rahat para bulup bu devrelerle uğraşırsın beraber çok anfi yaparız bu forumda o değilde 250 watt 2sc5200 anfi nasıl acaba benim subwoofer 300 watt mosfet anfiye dayabilirmi valla bilemiyorum. şimdi anfi yapacaz diye elimizdeki universal efsane 4 ohm 600 watt subwooferıdıa duman etmeyek araştırmalar ürüyor smps olarak yine tamircihasan kardeşimin 3 adet EI-33 Trafolu efsane DC DC SMPS ini yapacam... Bu sefer bu smps i beslemek zor olacak olsun valla inverterlerle kare dalga sinyallerle uğraşmaktan bıktım usandım artık anfi gibisi yok arkadaş |
Bu mesaja 1 cevap geldi.
hocam yazdıklarınıza aynen katılıyorum zaten bende anlamıştım 22r 5w direnç olmayacağını devreyi ilk 22 r dirençlerle çalıştırdım ses 2 x 16 v dc de iyiydi daha sonra 2 x 49 volt dc beslemeyle ses artar diye düşündüm ama yanılmışım ses iyice azaldı sonra 0,22 r taktım anfinin sesi yerine geldi ortalık zangırdamaya başladı...
Anfi A sınıfı yükselteç olmasına rağmen gerçekten temiz ses çıkışına sahip giriş kablolarınıda orjinal blendajlı kablo kullansak ses bir nebze daha artar diye düşünüyorum...
şu anda devrede 12 v zener takılı devreyi yapan arkadaş 24 volt zenerle sesin bir o kadar daha artığını ama bu seferde ısı artışı olduğunu aynı zamanda bc 556 transistörlerin tehlikeye girdiğini söylemiş ve eklemiş ben en iyi performansı 21 volt 1 watt zenerle aldım demiş...
bende şu anda 24 volt zenerlerden var ilk 24 v zenerle deneyip daha sonra 21 volt zeneri kullanacağım inşallah sorun yaşamam...
Easybell kardeş bu 1200 -1500 watt liner inverter acaba nasıl güç olarak videoda hile yoksa eğer gerçekten güçlü bir invertere benziyor ama şeması yok o sürekli çıkan mail adresine ingilizce bir mailmi atsak ne yapsak bilmiyorumki
zaten bu nverter ile alakalı başka bir konu başlığı açmış bulunmaktayım isterseniz aşşağıdaki adreste paylaşalım bilgileri
http://forum.donanimhaber.com/m_82363507/tm.htm
Bu mesaja 2 cevap geldi. Cevapları Gizle
