Cevap: SMPS 12 VOLT DC 2X35 VOLT DC İNVERTER DEVRELERİ HAKKINDA !!! (24. sayfa)
Merhaba arkadaşlar konuyu şöyle bir hortlatayım dedim.  Şu anda üretimde iki tane bu karttan bastım birinin montajı bitti iki direnç ile filtre bobini kaldı diğer kartta entegre optolüpler filan eksik. Bir adet STK 4048 200 Watt RMS Anfi hazır bekliyor sadece 4.7 ohm 2 watt direnç ile bobini eksik. Gelelim ikinci canavara Oda tamircihasanın 250 Watt rms amfisi bu amfide de 82 ohm dirençler eksik sadece gerisi tamam. Yakında burdan paylaşımlar gelecek Takipte kalın değerli üstadlarım.  |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Bugünlerde bu canavar inverteri ayağım kaldırayım dedim bi tane boş araba anfi kutusuna montaj yaptım yer sıkıntısı nedeniyle filtre bobinini çıkartıp taktım yanlış bağlantıdan dolayı mosfetler ısındı sonra filtre bobinini söküp çalıştırdığımda normalde 2x45 volt simetrik besleme vermesi gereken devre 2x70 volt verdi toplamda 140 volt dc elektrik üretti bir tane Akkor flamanla 60 Watt 220 voltluk ampülü yaktım ama filtre bobinini takınca herşey normale döndü sorunu çözdüm yakında yeni kutuya montaj yapınca burdan paylaşım yaparım konu hortlatmak iyidir |
< Bu ileti mobil sürüm kullanılarak atıldı >
|

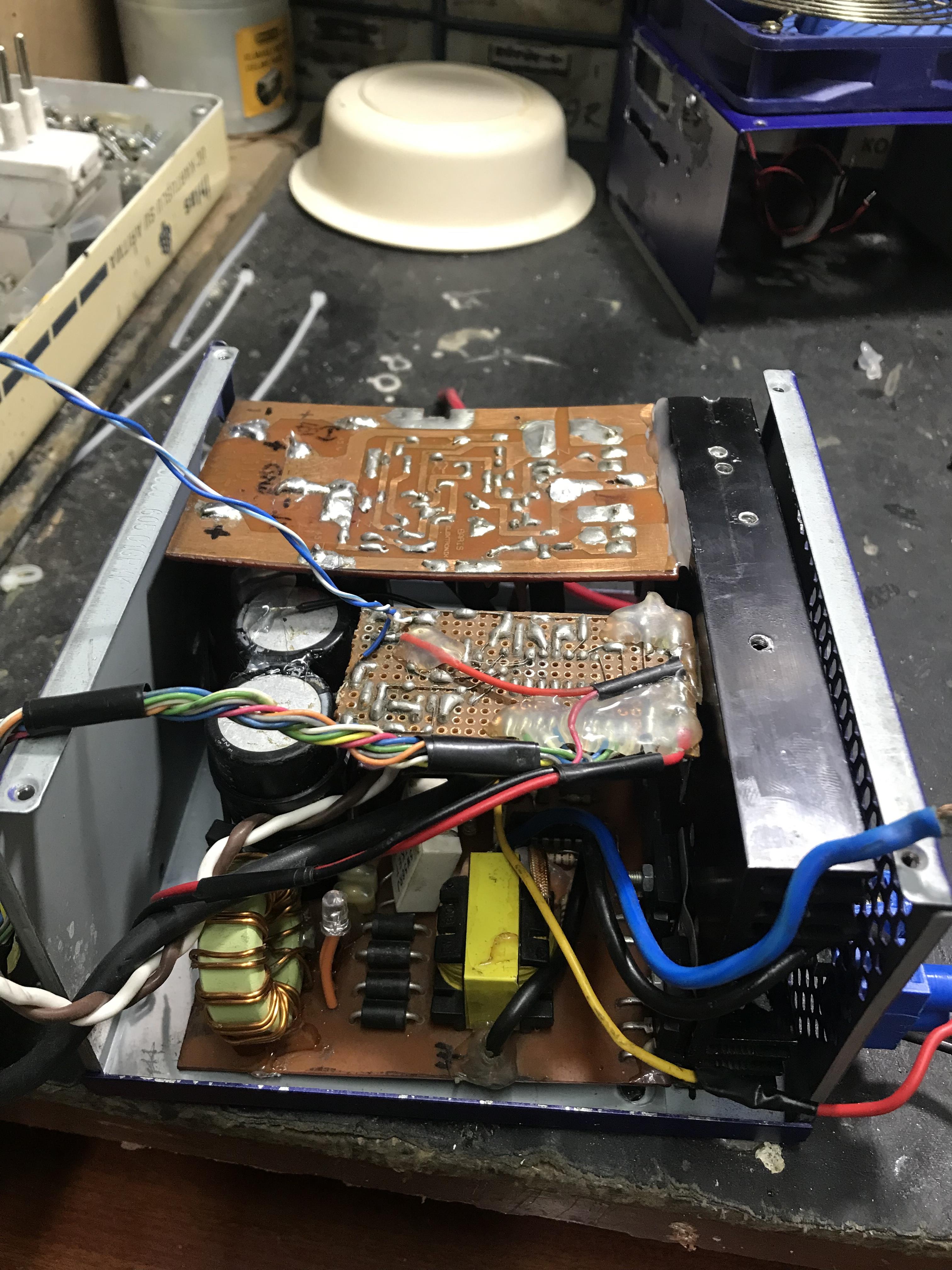

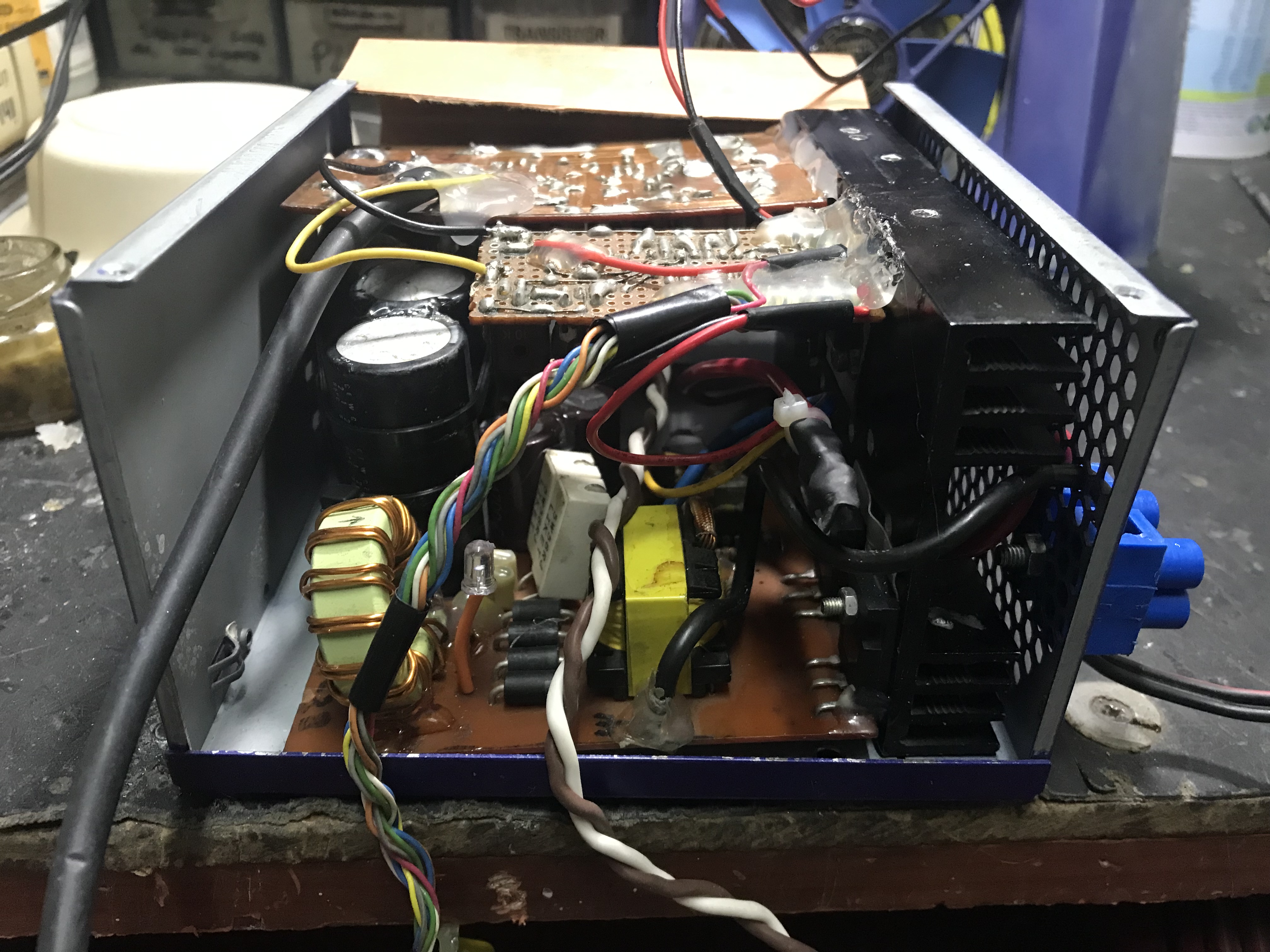

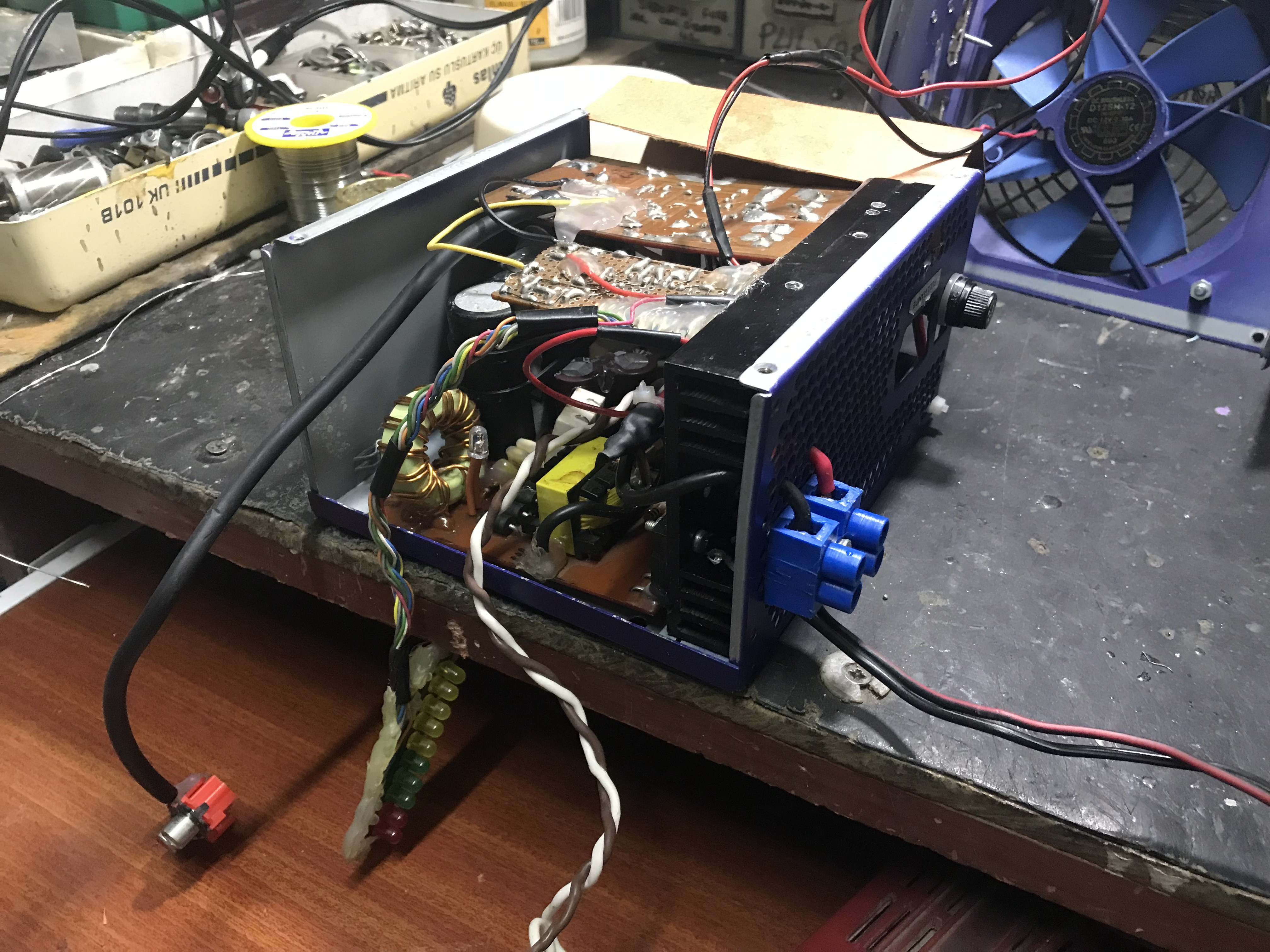

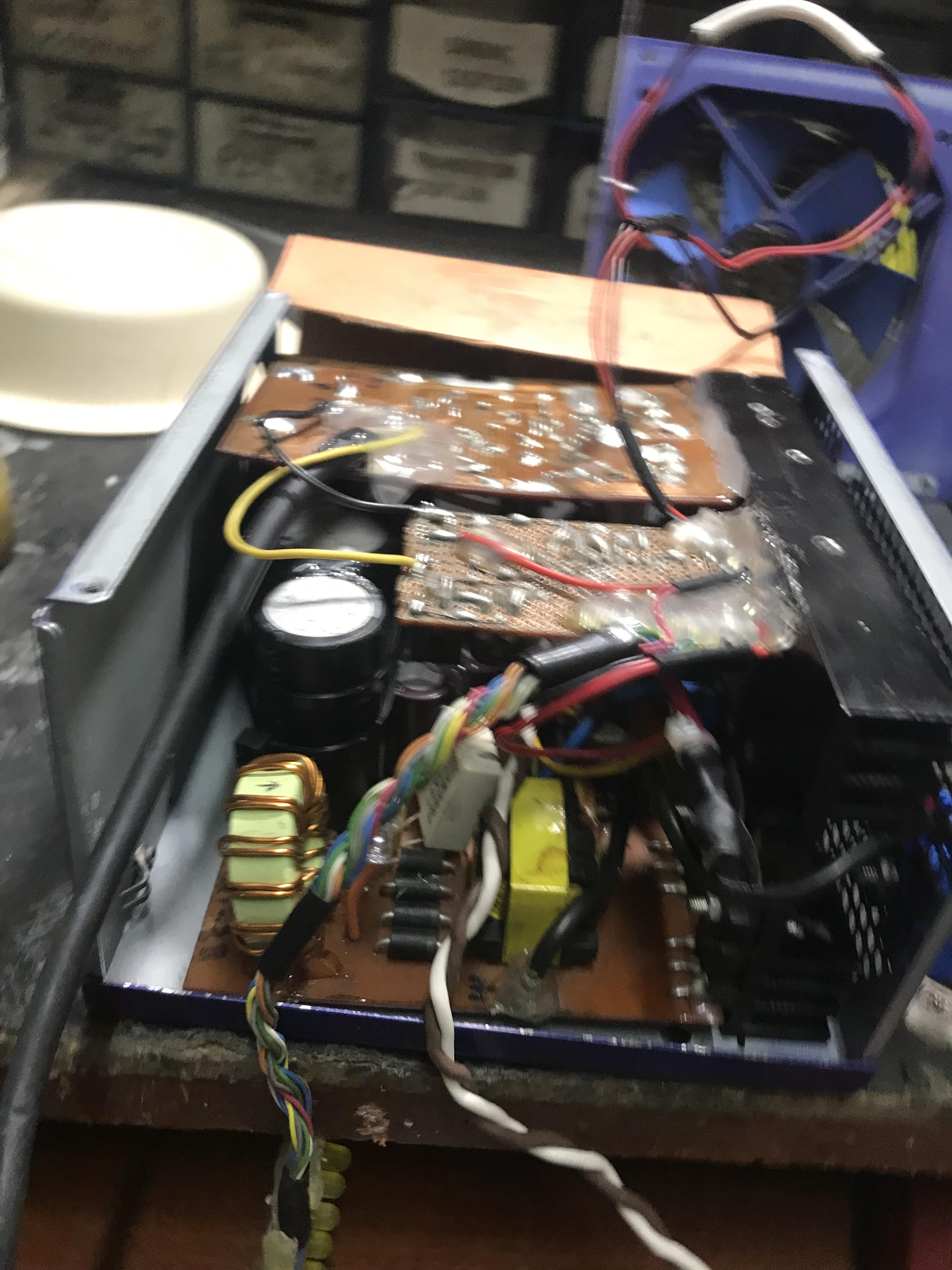

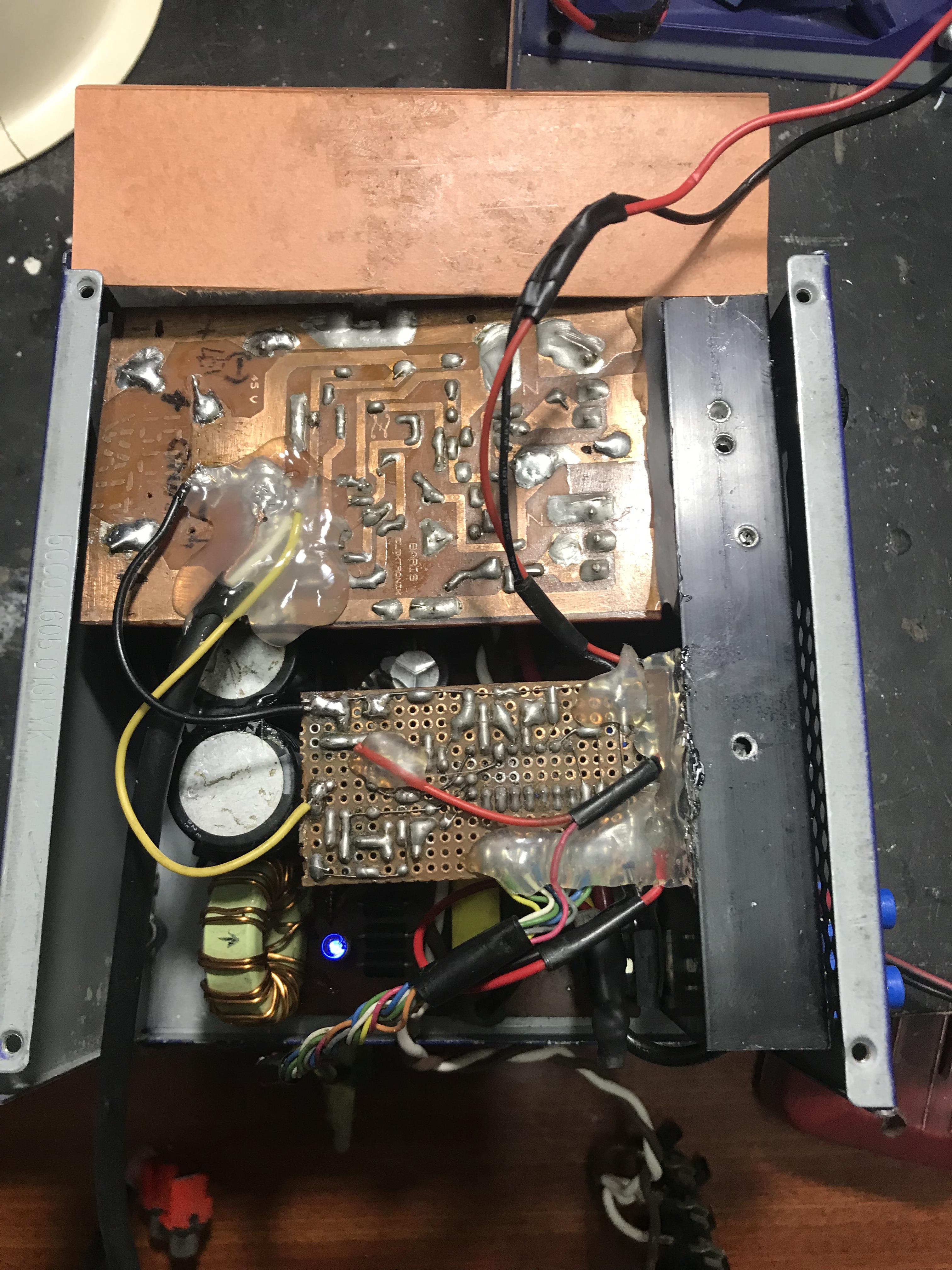

< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Evet paylaşımlar geldi tüm testler yapıldı. Yapılan iyileştirme ve upgrade ler Özellikleri 4 ohm 150 Watt rms Class AB sınıfı düşük distorsiyon Aşırı akım ve kısa devre koruması 10 kanal vu metre akıllı fan bass amfisi olarak kullanılabilme Değerli yorumlarınızı bekliyorum hayırlı geceler |
< Bu ileti mobil sürüm kullanılarak atıldı >
|
Merhaba güzel bir proje olmuş ama devrede düzeltilen hatalı yerleri paylaşmamışsınız . Devrenin en güncel halini paylaşabilir misiniz ? Devreyi kurdum sadece mosfet yakıyor . Yakmasada çıkışta hiçbir yaşam belirtisi yok 😁😁 trafodan şüphelendim 3 adet vardı denedim yine sonuç hüsran aşağıdaki resme göre yapıldı 22k dirençler takılı 1k olanlar 10 ohm olarak değiştirildi. Yorumlarınız içn teşekkürler. < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @tda 1562q
|
hocam ilginiz için tşk ederim bende bu dc dc inverteri tekrardan yaptım ama mosfet yanmasa da bende çıkış alamadım ama bu resimlerini paylaştığım devre canavar gibi çalışıyor dirençleri değiştirince çalışması lazım birde çıkış filtre bobini uçları doğru bağlanmalı ama trafo bozuk olsa dahi çıkışta voltaj görmeniz gerekir ben bu devreyi ilk yaptığımda trafo yüzünden çıkış alamamıştım trafo değiştirince sorun kökten çözüldü biraz da şans işi bu elektronik |
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
2.Direnç ile
3.Avometre diyot kademesi ile
3.kondansatör boşaltım tekniği azda olsa risklidir cihazın kalibresi yada kendisi bozulabilir.
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @axelfoly
