Cevap: Şerit led adaptörü yapmak istiyorum (3. sayfa)
L
11 yıl
Yarbay

@Retro35 Arkadaşımızın dediği gibi yapacaksın bende aynısından yaptım 4 adet 4007 kullandım ve 3300 uf 25v kondasatör kullandım 1.6 amper lik bir adaptör yaptıp 220 v gelen gerilime de bir anahtar koydum sürekli fişte takılı duruyor anahtarla açıp kapatıyorum yanlız 220 volt ile oynayacağınız için kabloya değdiniz an tahtalı köye uğurlanırsınız. Bu arada 3300 uF, 3300 mF anlamına gelir. Buda aynı devrenin bu şekli

< Resime gitmek için tıklayın >



< Bu ileti mini sürüm kullanılarak atıldı >


Bu mesajda bahsedilenler: @Retro35 , @SinanDextra
B
11 yıl
Yüzbaşı

quote:

Orijinalden alıntı: Cant Let Go

quote:

Orijinalden alıntı: bebeto911

beyler okadar şeyler paylaşmışsınız emeğinize saygı teşekkürler ama şöyle basit bişekilde anlatsanız.. aldık evde mutfakta tv ünitesinde kullanıcaz netten 5metre aldım 2 halka ama içinde adaptörü yok ne yapmam lazım nasıl bir adaptör alıcam vs nasıl olucak bu işi basitinden anlatsanız

birde kestiğimizde her kesilen yere adaptör uygulucaz galiba değilmi

5m için 2amper yetiyormuş nedersiniz nasıl yapalım

hocam 12 volt veren her türlü adaptörle yakabilirsiniz 2 a olmasınada gerek yok 500 ma altına düşmesin yeter.
o kestiğiniz yerlere ufak piyasada zil teli diye tabirlenen tellerden lehimle birleştirip tek bir trafoyla baştan güç verdiniz mi bütün ledlerinizi yakabilirsiniz

cevap için çok teşekkür ederim hocam 12v herhangi bir adaptör yeterlimi yoksa trafo vs gereklimi

kesip ekleme kısmını anladım sorun yok sadece mesela cep telefonun,leptop vs adaptörüyle bu ledleri yakabilirmiyiz başka bir şeye ihtiyaç varmıdır





< Bu mesaj bu kişi tarafından değiştirildi bebeto911 -- 21 Mart 2014; 16:04:47 >
Bu mesaja 1 cevap geldi.
C
11 yıl
Yüzbaşı

quote:

Orijinalden alıntı: bebeto911

quote:

Orijinalden alıntı: Cant Let Go

quote:

Orijinalden alıntı: bebeto911

beyler okadar şeyler paylaşmışsınız emeğinize saygı teşekkürler ama şöyle basit bişekilde anlatsanız.. aldık evde mutfakta tv ünitesinde kullanıcaz netten 5metre aldım 2 halka ama içinde adaptörü yok ne yapmam lazım nasıl bir adaptör alıcam vs nasıl olucak bu işi basitinden anlatsanız

birde kestiğimizde her kesilen yere adaptör uygulucaz galiba değilmi

5m için 2amper yetiyormuş nedersiniz nasıl yapalım

hocam 12 volt veren her türlü adaptörle yakabilirsiniz 2 a olmasınada gerek yok 500 ma altına düşmesin yeter.
o kestiğiniz yerlere ufak piyasada zil teli diye tabirlenen tellerden lehimle birleştirip tek bir trafoyla baştan güç verdiniz mi bütün ledlerinizi yakabilirsiniz

cevap için çok teşekkür ederim hocam 12v herhangi bir adaptör yeterlimi yoksa trafo vs gereklimi

kesip ekleme kısmını anladım sorun yok sadece mesela cep telefonun,leptop vs adaptörüyle bu ledleri yakabilirmiyiz başka bir şeye ihtiyaç varmıdır

telefon adaptörüyle yanmaz onlar dc 5v verir laptop adaptörüde 19 v verir fazla gelir ledleriniz gider. en iyisi 12 v veren bir adaptör bulmanız ya da almanızdır modem adaptörüde olur genelde 12 v tur.


Bu mesaja 1 cevap geldi.
S
11 yıl
Çavuş

elimde 12v 300ma adaptör var
2.5mt led yakabilirmiyim
sağlıklı olurmu


Bu mesaja 1 cevap geldi.
K
11 yıl
Binbaşı

Anca 1 metreye yeter o da sınırda çalışır.



E
11 yıl
Yarbay

12v ac trafo cikisina koprudiyot baglarsaniz dc12v alirsiniz, +kondansator eklerseniz dc16v a cikar, olmaz. Cikisa 7812 regulator entegresi baglamalisiniz yada 9v ac trafo ile yapmalisiniz.
Hinede en sagliklisi 12v 2a veya en azindan 1A modem adaptoru olur.. Saglikli olarak 2m, fazlasi ise 1a dan fazla adaptor gerektirir



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.
C
11 yıl
Yüzbaşı

1.5A gerekir en az düzgün, sorunsuz çalışması için.



K
11 yıl
Er

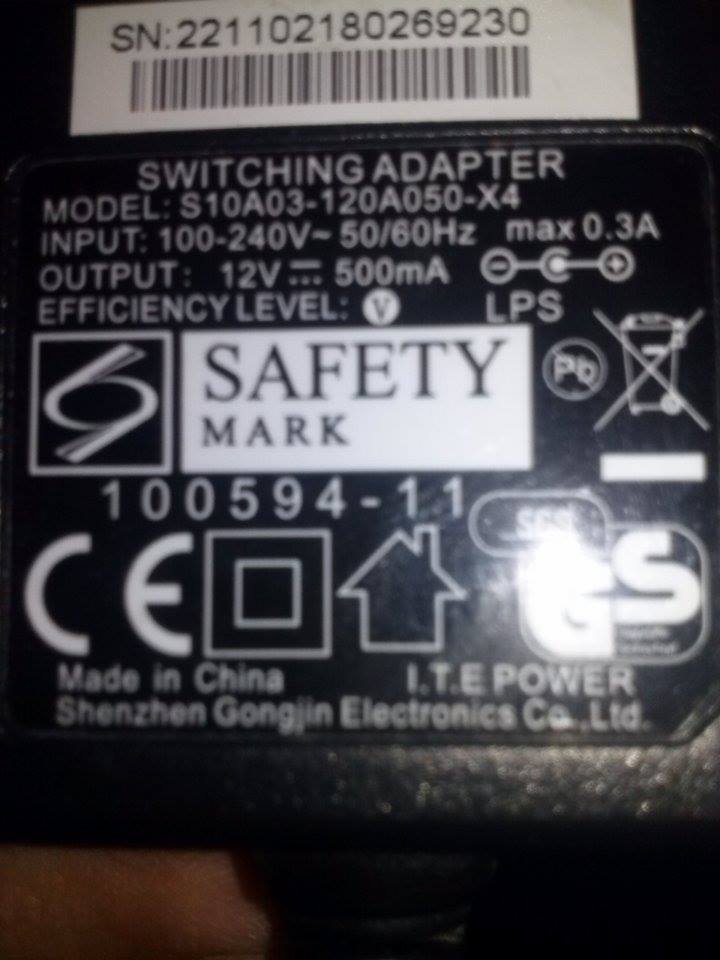

Kardeşim bende böyle bi adaptör var evde bulmuştum Yani iki ayrı ledde denedim beyaz ve mavi olmak üzere sorunsuz çalıştırdı tabi uzun süre tutmadım şimdi de uzun bi led var da lehimsiz kablo bağlama die birşey varmı onu arıyorum da yok sanırım mecburen elektirikçiye lehimleticez bir de şu ledin yanıp yanıp sönmesini bir türlü çözemedim basit bi tekniği bilen varsa yorumlarsa sevinirim eyv kolay gelsin :)
< Resime gitmek için tıklayın >





< Bu mesaj bu kişi tarafından değiştirildi Korsan_Serdal -- 5 Ekim 2014; 23:18:08 >
Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @SinanDextra
İ
11 yıl
Yarbay

Adaptor Eski bir urunse içindeki elektrolitik kondansatorleri yenileyin. Zira bu kondansatorler bir sure sonra kuruma yapıyor ve ozelliğni yitiriyor.Daha sonra ledlerde sorun çıkarmaması için yapsanız iyi olur. Lede dişi adaptor jakı kehimleyip kullanabilirsiniz.





< Bu mesaj bu kişi tarafından değiştirildi ipli jeton -- 6 Ekim 2014; 12:21:57 >

< Bu ileti m.bolumsonucanavari.com kullanılarak atıldı >


Bu mesajda bahsedilenler: @Korsan_Serdal
E
11 yıl
Yarbay

Elinizdeki adaptör,, 1m şeritled çalıştırır. 2m için yetersiz-sakıncalıdır


Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @Korsan_Serdal
C
11 yıl
Yüzbaşı

Tek çipli 1 metre çalıştırır. Kondansatörleri yenilemek için kasasını zorla açmanız gerekir, yeniledikten sonra silikonla kasayı kapatabilirsiniz.



J
11 yıl
Teğmen

simetrik bağlantı candir



< Bu ileti mini sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.
T
11 yıl
Yüzbaşı

2 yıllık bir konu olmasına rağmen hâlâ güncel.
Konuyu okurken dikkatimi çekti , hatalı bilgi var, düzeltilmemiş.
4001 10volt değil, max 50volt olmalı değilmi?

1N4001 50 volt, 1Amper ,
1N4007 1000 volt, 1Amper diyotlardır.

Ayrıca bir de şu konu var:

Mono Italiano bahsettiği İki Diyotlu Köprü diyot olmalı.
320volt.com sitesinden alıntı:
< Resime gitmek için tıklayın >

Orta uçlu trafo tam dalga doğrultmaç devrelerinin yapımında kullanılır.
Kenardaki iki ayağa AC uygulanırken orta ayaktan DC alınır.
İki diyotlu blok diyotlar günümüzde çok az kullanılmaktadır.

quote:


Orijinalden alıntı:Mono Italiano
köprü diyot pek sağlıklı olmaz bence 4 tane diyotla yapsa daha iyi olur

quote:


Retro35
Köprü diyot zaten 4 adet diyotun birleştirilmiş halidir yani ikiside aynı şeydir.





< Bu mesaj bu kişi tarafından değiştirildi Tigertiger -- 7 Ekim 2014; 14:02:22 >

E
11 yıl
Er

HİÇ UĞRAŞMA TRAFOYU HAZIR AL. DİYOT ALICAN LEHİM LEHİM TELİ GEREK YOK HAZIRI VARKEN. + _ - TAMAMDIR


KOLAYGELSİN.


< Resime gitmek için tıklayın >

http://www.elektrik-panosu.com/index.php
< Resime gitmek için tıklayın >



A
10 yıl
Yüzbaşı

Hayirli aksamlar.Arkadaslar elimde 15 metre 3cipli serit led var .ben bunu 12 volt 10 amperlik:trafoya bagladim.suan tek sorun son serit ilk serite gore biraz sonuk:kaldi.merak:ettigim konu trafo kaldirirmi yada ne gibi sikintilar cikabilir.son seritten besleme yapabilirmiyim.son:seritin:parlakligi icin



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @Emin-Firtina
E
10 yıl
Yarbay

Seritledin metrede çektiği akıma göre adaptor yetebilirde yetmeyebilirde.. Kritik yani. 3 cipli tek renk ise ucuucuna yeter.. 3 cip 3 renk ise yetmez.
Serit lede diğer taraftanda paralel besleme verirseniz sorun düzelir. Aynı adaptor ile tabiki. Farklı adaptor kullanacaksanız, 7-8m metre sonra ledi kesmeniz gerekir, bağımsız olmalı



< Bu ileti mobil sürüm kullanılarak atıldı >


Bu mesajda bahsedilenler: @abdllh.08
Y
10 yıl
Yüzbaşı

quote:

Orijinalden alıntı: abdllh.08

Hayirli aksamlar.Arkadaslar elimde 15 metre 3cipli serit led var .ben bunu 12 volt 10 amperlik:trafoya bagladim.suan tek sorun son serit ilk serite gore biraz sonuk:kaldi.merak:ettigim konu trafo kaldirirmi yada ne gibi sikintilar cikabilir.son seritten besleme yapabilirmiyim.son:seritin:parlakligi icin

Sağlıklısi 6 7 metreye bir besleme yapmaktır. Kesip kestiginiz yerden trafoya kablo cekeceksiniz



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.
A
10 yıl
Yüzbaşı

teşekürler .serit led 3 çipli tek renk .serıtın dıger ucundanda besleme yaptım aynı trafoya baglayıp.şimdi ledler guzel yanıyor istediğim gibi.şimdi trafo yetti diyebilirmiyim yada yetmediyse trafo nasıl sıkıntı cıkarır.patlama ,alev alma gibi sorunlar mı olur yoksa içinden sadece devre yanıp çalışmaz mı olur trafo.


Bu mesaja 1 cevap geldi.
E
10 yıl
Yarbay

Aşırı ısınma yoksa, sorun değil... Takip edin,, yada imkanınız varsa, ledler kaç Amper çekiyor, ölçün..



< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @abdllh.08
S
10 yıl
Er

Elimde laptop LCD ekran aydınlatması için aldığım LED şeritler var arkadaşlar. Bunlar normalde inverter ile çalışıyor biliyorum. Ancak adaptör kullanarak farklı alanlarda değerlendirmek istiyorum. Bugün almış olduğum 12V 2A adaptör, çalıştırdı ancak 10 saniye kadar sonra dumanlar çıkararak bazı ledlerin sönük hale gelmesine neden oldu. Sonra elimde bulunan 9V 0,6A modem adaptörü ile denediğimde, sorunsuz çalıştığını gördüm. 1 dakikalık gözlemim sonunda herhangi bir duman ya da sönme fark etmedim.

Bu adaptör ile kullanmam ne kadar doğrudur bilen varsa yardımcı olmasını rica edeceğim. Led şerit, dışarıda satılan şeritlere göre daha sık led dizilimine sahip olduğu için metreye göre hesaplama yapamadım. Bunda 33,5cm uzunluğa tam 60 tane led bulunmakta. Haliyle normalde 1 metre 60 tane bulunan led şeritler için 0,4 Amper ve 12V hesaplamasında farklı bir kriter mi değerlendirmem gerekiyor bilemedim. Ayrıca düşük Volt değeri kullanmamım herhangi bir güvenlik sorunu doğurup doğurmayacağını bilemiyorum.

335mm 15.4'' led backlight strip
converter:90x10mm
input:DC 5-28v
output:8-12V
LED strip size:335mmx2mm

şeklinde bilgi veriyor üretici firma. Hatta bir de ürüne ait LED Üretici Sayfası vereyim, tam olarak açıklamalar mevcut olmadığı için deneme yamulma yöntemini kullanıyorum.Yüksek Volt ile çalışmazsam sorun olmayacağını düşünerek 12V ile başladım.

Son olarak, bu aydınlatma işini USB beslemeli elektrik ile yapmak istedim ama 5V olan USB çıkışını 12V olarak çevirmek mümkün olmayacak gibi algıladım araştırmalarım sonunda. Bu da mümkün müdür bilemiyorum açıkçası?

Bilgilendirmeleriniz için şimdiden teşekkür ederim, iyi akşamlar.





< Bu mesaj bu kişi tarafından değiştirildi sevymli -- 13 Ekim 2015; 20:32:30 >
