Prototip PCB basımı için şirket tavsiyesi

15 yıl

Binbaşı

Konu Sahibi

Merhabalar,

Tasarımını yaptığım bir kart için pab şirketi arıyorum. 50 adetten fazla olmasını düşünmüyorum.

Henüz boyutları kesin olarak belli değil. 5cm*10cm gibi olabilir. Hem tek hem çift yüz olacak. Çift yüzde delik içi kaplama olsa iyi olur ama şart değil. Dizgi yapıyorlarsa dizgi için ek fiyat alabilirim, dizgisini normalde ben yapacağım.

Konu üzerinde araştırma yaptım baya ayrıntılı şekilde; birkaç firma var önerilen: metaş, megasistem, printroniks gibi.

Prototip diye de açıkçası kartları 2 kullanımdan sonra çöpe atmak istemiyorum. Yani çok özensiz iş yapan yerlerden bahsediyorlar, bir kart düzgün diğer kartta belirgin kısa devreler vs, böyle sıkıntılar yaşamak hoş olmaz.
Baskıdevre gibi bir iki şirketle de fuarda görüşmüştüm, kurulum ücreti istiyorlar, seri üretim için uygunlar ve kaliteliler ancak prototip için pahalı.

Az sayıda kart basımı için kullandığınız ve memnun kaldığınız şirketler hangileri?
Teşekkürler.

Ekleme: Eğer o şirkete ait kendi yaptırdığınız kartların fotoğrafları var ise, şirket hakkında fikir edinmek açısından oldukça yardımcı olur.

DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.

Üye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.

Üye Ol Şimdi Değil

Bir Daha Gösterme

< Bu mesaj bu kişi tarafından değiştirildi aspci -- 31 Ağustos 2010; 21:02:28 >

C

controller_

15 yıl

Yüzbaşı

Prototip PCB için Bulgaristan'da Olimex de tercih edilebilir.

http://www.olimex.com/pcb/index.html

160x100 mm çift yüzlü delik içi kaplama pcb 30€.

Kargo ücretleri Airmail için 5.5€, EMS için 23.50€.

EMS ile alırsanız 160x100 mm pcb yaklaşık 100 TL ye mal oluyor. Airmail ile alırsanız daha ucuz.

Panelizasyon olarak PCB bastırmıştım, kalitesi gayet iyi.

Bu mesaja 1 cevap geldi.

H

Hazar

15 yıl

Yarbay

Olimex prototipte gayet iyi.. Birkaç mikron da olsa altın kaplama padli PCBleriniz oluyor.

Seri üretimi, pahalıya gelir gibi duruyor mantıken.

Ürettirdiğim ilk PCB şu oldu. BatchPCB'den aldım yani Gold Phoenix'te üretildi. Dijital tarafta üreticinin limitlerinde via ve yol yakınlığı kullandım, sorunsuz çıktı. Çok kompleks bir kart değil gerçi ama, ilk işim de olunca memnun kalmıştım.

Çinliye para kaptırmaya meraklı değilim. tyilgin yazınca hatırladım, sizinle daha önce PCB ve PCB üreticileri mevzusunu konuşmuşuz. Müsaitseniz bir kart görmek ve fotoğraflamak isterim, konuya da koyarım ki görülsün. Zamanlamayı PM üzerinden konuşalım. Teşekkürler

Bu mesaja 1 cevap geldi.

M

Mirzalp

9 yıl

Çavuş

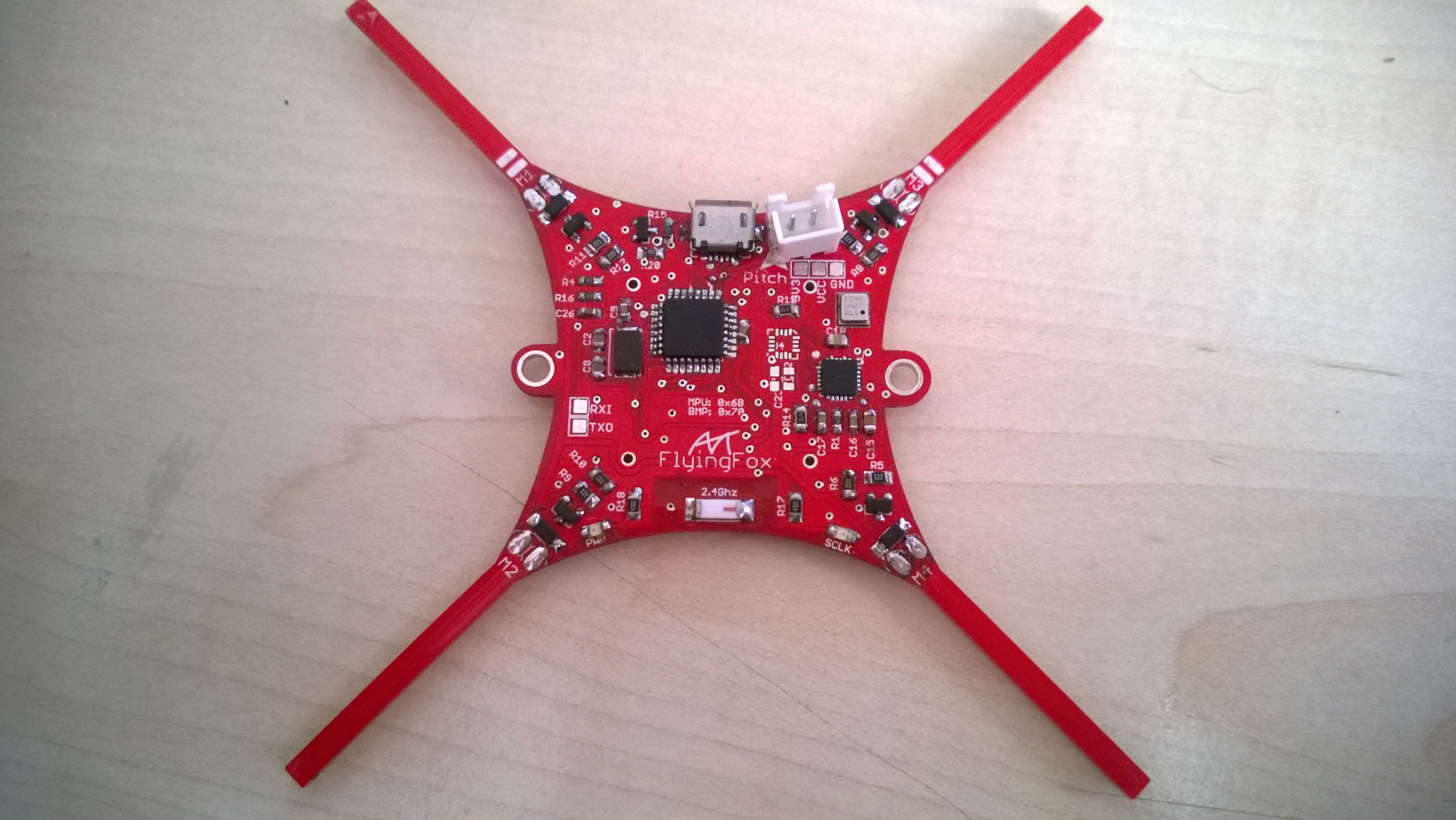

MErhaba arkadaşlar. Benwww.pcbgogo.com'dan Honkong Post'u kullanarak sipariş veriyorum üretim süresi dahil 2 haftada Türkiye'de oluyorlar. 1 Haftada Ptt'nin bana getirmesi sürüyor. :D pcbway ile pcbgogo aynı fabrikaymış zaten. Hem ucuz hem kaliteli. 10cmx10cm 5 adet kargo dahil 25$. Müşteri hizmetlerininde sohbeti iyi. Birde skype'ınız varsa samimi bir ortam oluyor.(makul seviyede ingilizce gerektirir :) ) Kafanıza takılan her soruyu yanıtlıyorlar. Örnek olması açısından en son ürettirdiğim kartımı koyuyorum. Rahatça ile pcblerinizi ürettirebilirsiniz.

< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi Mirzalp -- 14 Mayıs 2016; 15:58:47 >

B

Banjax

7 yıl

Er

Merhabalar, Prototip PCB üretiminde PCBWay fiyat olarak çok iyi ancak içinde bulunduğunuz yıl içerisinde bir seferden fazla bu tarz Çin'de yer alan firmalardan az adetli prototip baskı devre kartı satın alarak getirtiyor ve ithalat yapıyorsanız hem DHL Ekspres ile hem Çin postası ile getirttiğimiz 5, 10, 15, 20 adetlik PCB'lerin İstanbul gümrüğünde gümrük vergisine takılma olasılığı çok yüksek.

Örnek bir gelen kargo vergilendirmesi yapacak olursak:

100*100 mm çift taraflı bir PCB baskı devre kartı: 5.00$

DHL Ekspres: 28.00$

Toplam: 33.00$

TL Karşılığı: 180.00 TL (*02.11.2018 kuru ile)

Bu gönderi 02.11.2018 tarhinde istanbul DHL'de gümrük vergisine takıldığı zaman ödenecek olan ücretler.

%25 kdv ve gümrük vergisi dahil

45.00 TL

firma olarak getiriyorsanız buna bir de DHL Ekspres ardiye depolama ücreti eklenecektir.

Gümrük Müşaviri ücretleri de 390.00 TL civarında tutacaktır.

Yani kısacası PcbWay üzerinden üretimini gerçekleştirdiğiniz prototip PCB ürünleri şahıs olarak getiriliyorsa ortalama :615.00 TL'ye bir firma yani şahıs firması, ltd şirket veya anonim şirket olarak getiriliyorsa, 615.00 TL + ardiye depolama ücreti ile ortlama 800.00 TL gibi rakamları bulacaktır.

Buda demek oluyor ki şahıs olarak bu ithalatı yapanlara ve gümrük vergisine tabi tutulan profesyonel veya hobi amaçlı elektronik devre geliştiricisi için bir adet baskı devre kartının maliyeti: 123,00 TL'dir.

ama tabi ki bu en kötü senaryodur.

bir yıl içerisinde bir iki defa bu yolu izleyen hobiciler ve amatör baskı devre kartı geliştirenler için
bu ürünlerin gümrük vergisine takılma şansı çok azdır. yani 5 adet pcb'yi adet bazında 36,00 TL'den satın alabilirler.

PCBWay üzerinde adet miktarları özellikle 10 adet prototip pcb miktarını geçtikten sonra gümrük vergisine takılma oranı şahıs olarak yani işin ticaretini yapmayanlar için çok fazla oranda yükselecektir.

Şirketler ve bu işin ticaretini yapanlar için yani orta hacimli ve yüksek adetli pcb siparişleri ve ithalatları için gümrük vergisi KDV, ardiye ücreti, gümrük müşaviri ücretleri PCB baskı devre maliyetlere eklenen temel giderlerdir.

PCB prototiplendirme projeniz için ithalat yaparak gümrük vergisi riski almak istemiyorsanız ve prototiplerinizin hızlı bir şekilde elinize geçmesini istiyorsanız PCBWay gibi firmalar yerine Türkiye'de hizmet veren firmaları tercih edebilirsiniz. Biz baskı devre kartı projelerimizde İzmir'de ERKAR Elektronik İzmir PCB ile çalışıyoruz. tek yüzlü, çift yüzlü ve delik içi kaplamalı PCB'lerimizi sipariş yoğunluklarına göre kazıma yani CNC ile 1/3 gün arasında üreterek teslim alabiliyoruz.

Artı Yönleri:
hızlı pcb prototipleme ve teslimat hassas yol aralıklarına ve yollara sahip tasarımlarda 0,15mm/6 Mil yol aralığı ve genişliğine düşebilmeleri.
*iki katman pcb ler de delik içi kaplama uygulamaları

Eksi Yönleri:
*Düz bakır olarak teslim ediyorlar, boya ve malzeme baskı seçenekleri yok.
*maksimum bir adet sipariş kabul etmeleri, (adet sayısı katladıkça pcb fiyatı maalesef düşmüyor.)
*minimum delik çapı: 0.4mm olması bu delik çapından daha aşağıya düşemiyorlar.
*Ölçü büyüdükçe fiyatların da artması

Firmanın hızlı PCB prototiplemenin yanında klasik üretim seçeneği de bulunuyor.
Klasik üretimde ise siparişler şöyle işliyor.

Renkli ve Malzeme Baskılı Klasik PCB
*Minimum 5 adet
*Delik içi kaplamalı
*Fiyatlar tasarıma ve adet miktarına göre değişiyor genelde uygun
*Teslim süreleri : 7-12 gün arası değişiyor
*PCB'lerin pedleri ve delik çeperleri kalay kaplamalı
*PCB'lerin delik çeperleri ve pedlerini isterseniz OSP kaplı yani bakır kaplı olarak yaptırabilirsiniz, (*hatta bu seçenek teslim süresini 3 gün kadar kısaltıyor, bir çok projemizi hızlı teslim olması bakımından OSP kaplı teslim aldık.)

Eksi Yönleri:
*iki yol arası mesafe 0.25mm yol kalınlığı 0,30 mm
*Bu ölçülerin daha altındaki hassas PCB tasarımlarını üretememeleri.
*Uzun pcb teslimat bekleme süreleri, bir haftayı geçen teslimat seçenekleri.

Firma bilgileri.

Teknik detaylar ve pcb üretim becerileri hakkında bilgi alabileceğiniz web sitesi sayfası:
http://www.izmirnumunepcb.com/numune-pcb-teklif-ve-siparis-formu

Firma web sitesi
http://www.izmirpcb.com/

Firmanın tek yüzlü PCB, çift yüzlü PCB ve 4 katmandan 16 katmana kadar çok katmanlı PCB ithalat hizmetleri de bulunuyor.

Az adetli veya çok adetli baskı devre kartı projeleriniz için PCB'lerinizi yurt dışından Çin'den bayilikleri üzerinden online fiyat hesaplayarak yaptırmak isterseniz, ithal pcb web site adresi.
http://www.pcbfiyathesaplama.com/

Firma Adresi: İzmir Halkapınar Gıda Çarşısı HATFON Elektronik karşısında.

Telefon: 0232 449 23 53

< Bu mesaj bu kişi tarafından değiştirildi Banjax -- 2 Kasım 2018; 19:23:27 >
