L200 ile akü şarj devresi için yardım...
Bu konudaki kullanıcılar: 1 misafir, 1 mobil kullanıcı
14
Cevap 1098
Tıklama 0
Öne Çıkarma
Cevap 1098
Tıklama 0
Öne Çıkarma
1. sayfa
-
L200 ile akü şarj devresi için yardım...
Cevap Yaz
Konuya Özel
|
Bir attaki mesajı dikkate alınız. Sonraki yorumun havada kalmaması için mesaj içeriği silinmedi. L200 lü yapılan şarj devresi sabit akımla şarj mantığına göre tasarlandı. Çıkış kısmına 12V bir akü bağlayarak şarj akımını ve gerilimini ölçüp kontrol ediniz. Verdiğiniz linkdeki devrede verilen direnç değerleri ile 160mA lik sabit bir şarj akımına göre ayarlandığı belirtilmiş. Çıkışta yük bulunmadığı için l200 160mA lik sabit akımı vermek için çıkış voltajını maximuma kadar artırıyor. Diğer bir öneri: çıkışa farklı omajlarda (150ohm veya daha düşük) çeşitli wattlı dirençler bağlayarak geçen akımı ölçünüz, direnç değeri değiştiği halde üzerinden geçen akım devrenizde montaj ve tasarım hatası yoksa 160mA civarında olması gerekir. |
< Bu mesaj bu kişi tarafından değiştirildi rafet32 -- 30 Temmuz 2019; 9:50:34 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
|
|
İlk yorumumu linkin bulunduğu sayfadaki açıklamaları okuyup yapmıştım L200 sadece sabit akım kaynağı olarakda kullanılabilir bu bilgiye ve sayfa içerisindeki açıklamalar sizi yanlış yönlendirmeme neden oldu. Devreyi ve L200 datasheetini inceleme fırsatım oldu. Tasarım veya montaj hatanız yoksa çıkışda maximum voltaj almamanız gerekir. Şu kıstaslara göre devrenizi (kullandığınız elemanların özellikle dirençlerin değerleri) gözden geçiriniz. Akım hesabı: 0,45/2,7ohm = 0,166A (2,7ohm 3W lık direnci değiştirerek şarj akımını değiştirebilirsiniz) Çıkış voltajı hesabı: Burada üç (iki) durum var. I- akü takılı değilse TLP521 devreye girmez V = 2,85*(1 + 3K9/1K) = 13,965V II- Akü takılı ve şarj oluyor TLP521 iletime geçer ve 1K ile 6,8K dirençler paralel bağlanır eşdeğer direnc değeri 870ohm olur buna göre çıkış voltajı V = 2,85* (1 + 3900/870) = 15,62V III- Akü şarj oldu. TLP521 tekrar kesime gider ve (I) maddedeki durum geçerli olur. |
< Bu mesaj bu kişi tarafından değiştirildi rafet32 -- 30 Temmuz 2019; 9:51:38 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |

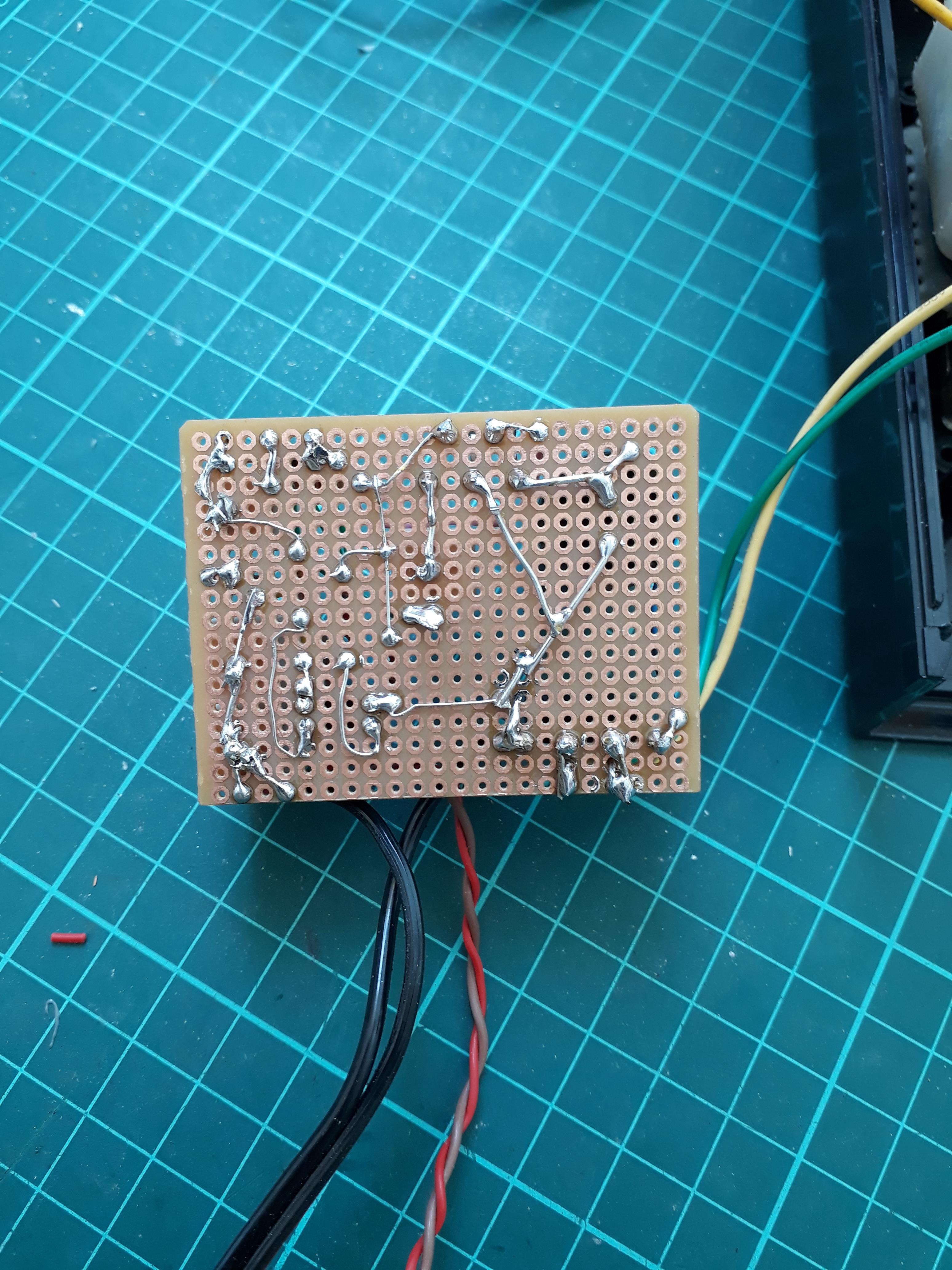

| Neden devrenin ayrıntılı arkalı önlü fotorğraflarını çekip vermiyorsunuz daha ayrıntılı cevap alırsınız. |
Bu mesaja 1 cevap geldi. Cevapları Gizle
| < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
Bu mesajda bahsedilenler: @savsat2000
|
Çıkışda yük yokken 13,9V civarında bir gerilim ölçmeniz gerekiyor. Bu değere yakın birşey ölçmüyorsanız bir yerlerde yanlışlık var demektir. Siz devrenin son durumunda ne ölçüyorsunuz? Diğer bir husus şarji kesmek için akü voltajının 15V civarına yükselmesi gerekiyor bu eleman değerleri ile. Normal bir akü max 14.4V a kadar çıkabilir. Direnç değerleri ve toleranslarını kontrol etmenizi bir üst mesajda belirtmiştim. Direnç değişimlerinin çıkış akımı ve gerilimlerine etkisin nasıl hesaplanacağı için üst mesajdaki hesaplama adımlarına tekrar dikkat ediniz. |
Bu mesaja 1 cevap geldi. Cevapları Gizle
1 k olması gereken direnci 0,98 k olarak ölçtüm 6,8 k olması gereken direnci 6,7 k olarak ölçtüm 3,9 k olması gereken direnci 3,8 k olarak ölçtüm 100 ohm olması gereken direnci 99 ohm olarak ölçtüm 12 ohm olması gereken direnci 12,4 ohm olarak ölçtüm (22 ve 27 ohm dirençler paralel bağlandı) 22 ohm olması gereken direnci 22 ohm olarak ölçtüm ölçüm değerlerim bunlar ve bu sapmaların çıkış voltajını önemli ölçüde etkilemeyeceği kanısındayım. yanılıyorsam lütfen düzeltin |
| siz devrenin açık şemasınıda verin resimlerden bağlantıları kontrol edelim |
Bu mesaja 1 cevap geldi. Cevapları Gizle
< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi mutluca -- 31 Temmuz 2019; 10:15:39 >
| opto bağlantısında bir terslik var gibi anlayan arkadaşlar bir bakabilirse çözüm çıkabilir |
|

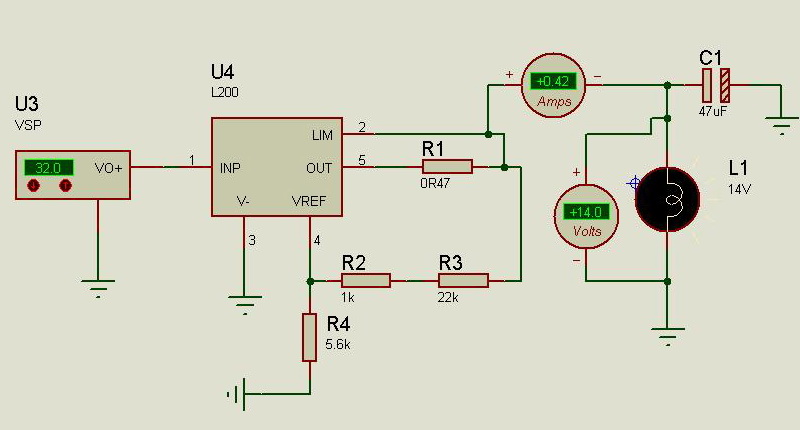

Merhaba,L200 devresinde opto'ya ihtiyaç olmaz.Çünkü izole edilecek bir durum yok.Önemli olan sizin ne istediğinizdir.Ör;1 amper akım sınırı yada 0,5 amper akım sınırı gibi.Ekleyeceğim resimdeki devre şekli tam ideal bir akü şarj devresidir.Ayrıntılı çok elemanlı değil.Basit ve net sonuç. Bu devrede 1 amper akım sınırı olur.0,5 amper yapmak için R1 wattlı direncin(2 watt yada 3watt)değerini 1R yapın tamamdır.Diyelim ki;0,20 amper akım sınırı istiyoruz,R1 wattlı direnç değerini 2,2R yaparsak yine 0,20A sınırlı net çıkış alırız.Amper ayarını wattlı direncin değerini değiştirerek alabileceğimiz gibi 2 nolu pin ucuna pot-direnç ilişkilendirerek de amper ayarı yapabiliriz. < Resime gitmek için tıklayın > |
| Resimlerden 2 adet paralel bağlı taş dirençlerin bağlantısını çözemedim öğle karmasık bir dizayn yapmışsınızkı sanki bu kısımda bir problem var gibi. |
|

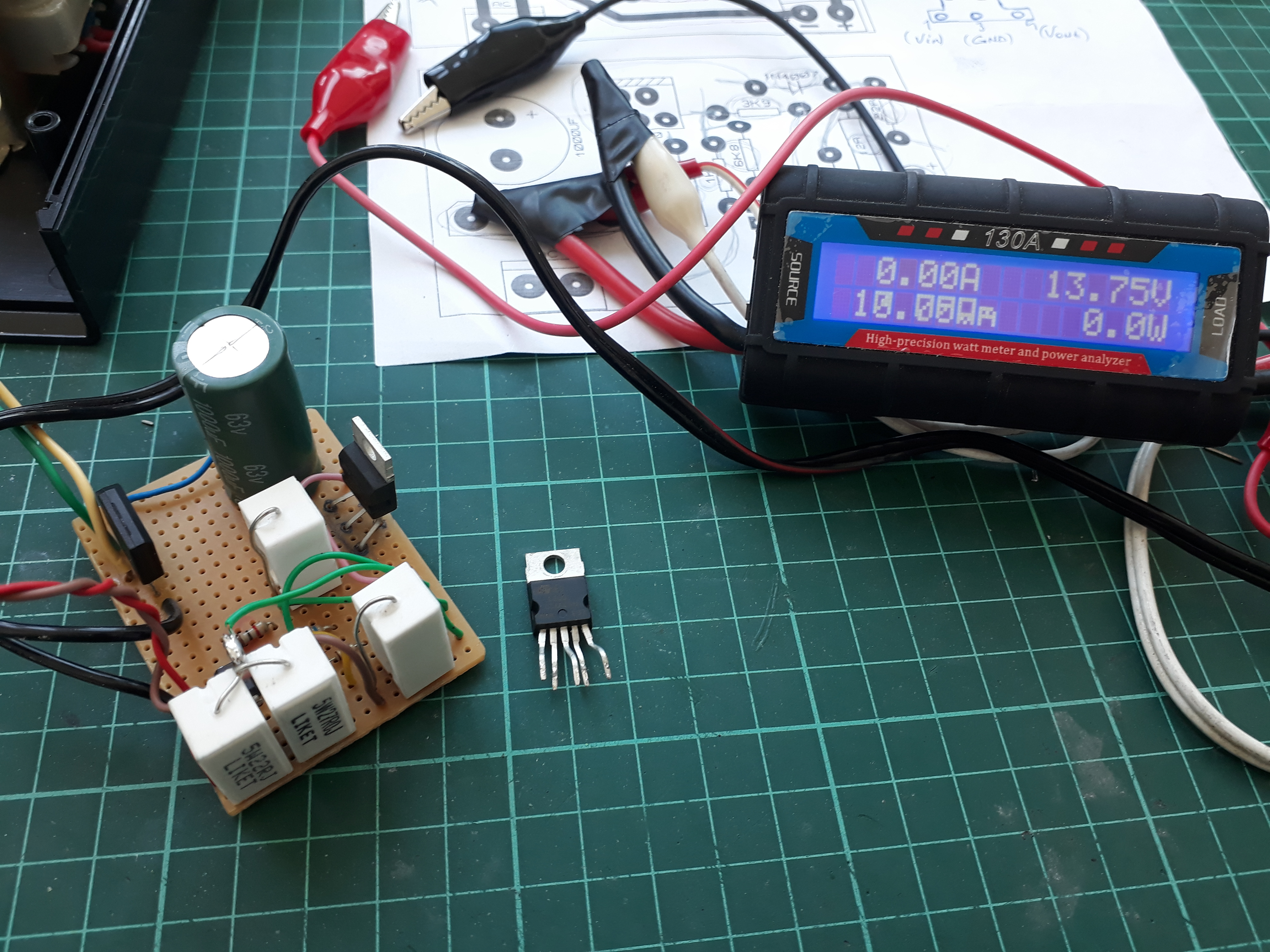

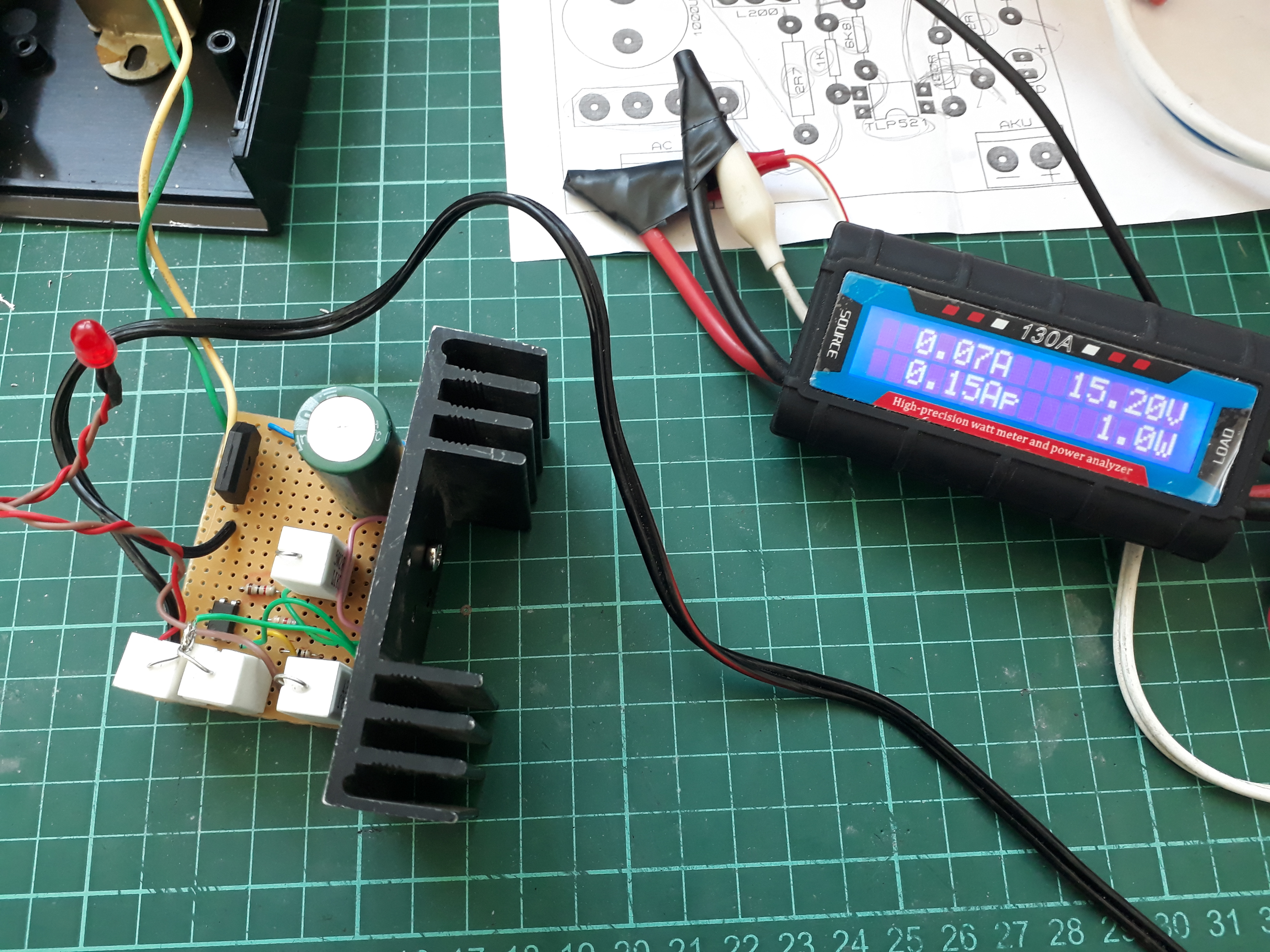

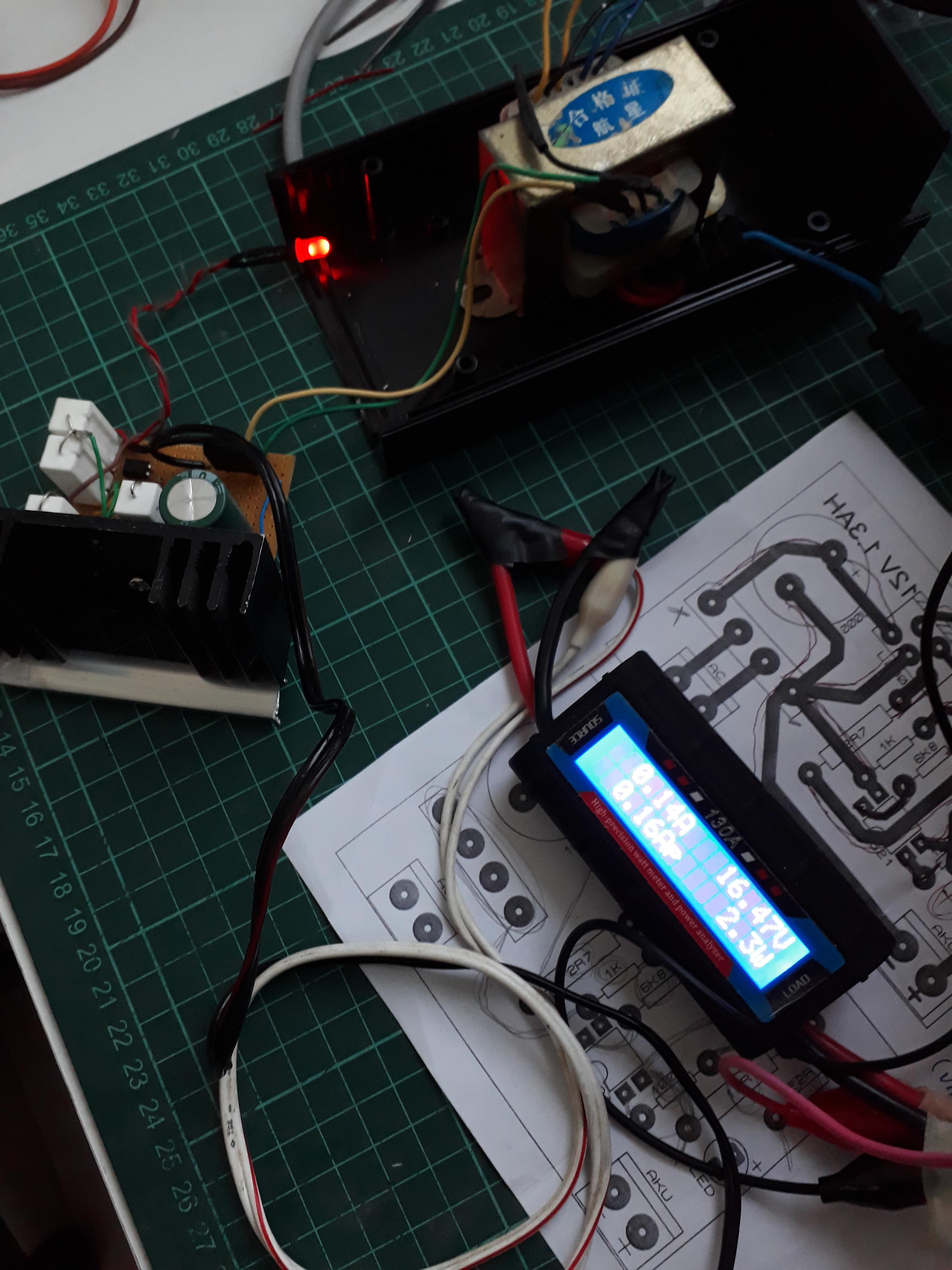

Arkadaslar hepinize tesekkur ediyorum. Sorunu tespit ettim. Devre uzerinde olcumler yaparken l200 entegresinde bacaklarin govdeye girdigi yerde bir temassizlik farkettim. Entegreyi oynatinca cikis voktaji ekranda 13.75 voltu gosteriyor. Entegreyi biraktigimda da yine 34 voltlara cikiyor. L200 entegresini yenisi ile degistirdim ve sonuc duzeldi. Ancak anlam veremedigim devreye yuk bagli degilken bile entegrenin isinmasi. Neyse ona da bir sogutucu ayarladim. Simdi kasaya oturtma ile ugrasiyorum. Bu arada akuye bagladigimda da ekranda akim degeri sarj sonunda 0,07 ampere kadar dustu ve led iyice sonuk kaldi. Sanirim sarj sonlandirma da bu sekilde oluyor. Asagida da fotolari mevcut. Herkese kolay gelsin. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti DH mobil uygulamasından atıldı >
1. sayfa
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
DonanımHaber Forum - Mini Sürüm
Hakkımızda | Yukarı
Tam sürüm için tıklayınız
Version: 1.2.871
Donanım Sponsoru: incehesap.com
Hakkımızda | Yukarı
Tam sürüm için tıklayınız
Version: 1.2.871
Donanım Sponsoru: incehesap.com
Bu devrede verilen elemanları devre dizaynına uygun olarak yerleştirdim.Ancak devreyi test ettiğimde çıkış voltajının 34 volt olduğunu farkettim. köprü diyot girişini de 26 volt AC olarak ölçtüm. Yaptığım tek değişiklik 2w ve 3w dirençleri 5w taş direnç olarak kullandım ve 12 ohm bulamadığımdan 22 ile 27 ohm dirençleri paralel bağladım.Voltajın neden bu kadar yüksek olduğunu bulamadım. yardımlarınızı bekliyorum.

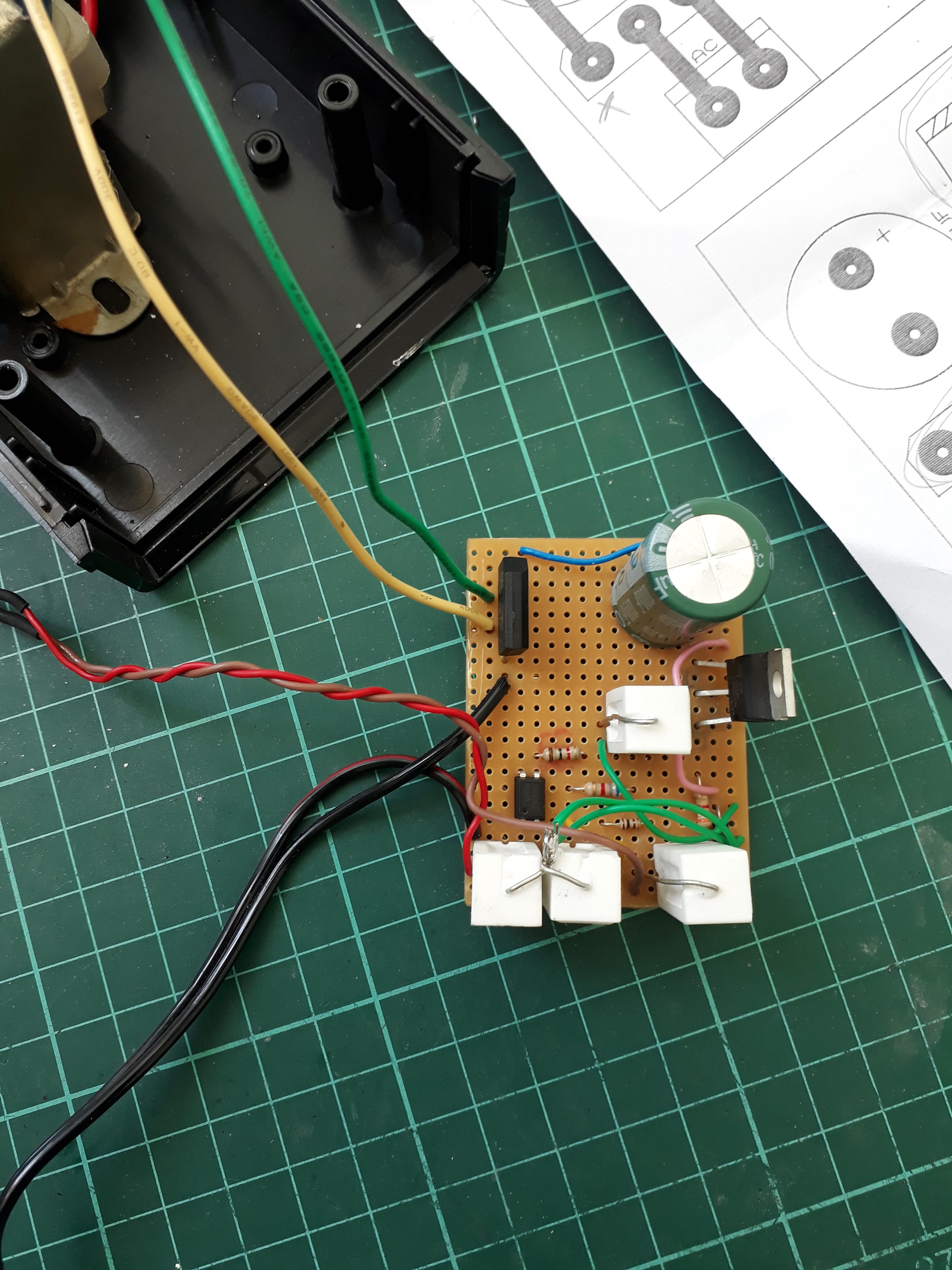

Bu arada yaptığım devrenin fotoları aşağıdadır;
< Resime gitmek için tıklayın >
