FTTH Altyapıda SFP-GPON ile İnternete Nasıl Erişilir?(Alıntı)

7 ay

Yüzbaşı

Oluyor hocam :) Bu konuyu görmeden kon açmıştım. Buyrun başlık burada. SOL üzerinde de çalışıyor. Başka bir başlık açmıştım aşağıya ekliyorum.
https://forum.donanimhaber.com/ftth-baglantida-gpon-degistirme-resimli-anlatim--160081955

Uzun zamandır aklımda idi ,bizim gpon cihazlarının gigabit ethernet portu bizi ne kadar kısıtlıyor diye. Eğer daha hızlı bir ethernet çıkışı olan GPON cihazı kullansaydık ne olur diye. Ama aliexpress'den tedarik ettiğim ürünlerin gelmesini beklediğim için , başka bir forumdan bir kullanıcı kendi ekipmanları ile bir rehber hazırlamış. İlgili bağlantının adresini bırakıyorum.

Bu kılavuzda ise ben kendi ekipmanlarım ile yaptığım çözümü açıklayacağım. İlk olarak ihtiyacımız olanlar :

1) 2.5G Destekli SFP Modül (Huawei MA5671A ya da Noki-Alcatel G-010S-P)
< Resime gitmek için tıklayın >

2) 2.5G SFP Media Converter.

< Resime gitmek için tıklayın >

3 ) 2.5G Wan girişi olan bir router. Benim kullandığım cihaz Zyxel Armor G5 (Openwrt Modlu)

< Resime gitmek için tıklayın >

4) 2.5G Ethernet kartı
< Resime gitmek için tıklayın >

Ardından bize verilmiş olan GPON cihazının arayüzüne erişip gerekli bilgileri alıyoruz. Bunlar yazılım sürümü donanım sürümü, seri numaranız ve GPON cihazınızın MAC adresi.

İlk olarak media converter üzerine taktığımız SFP modülüne erişerek gerekli ayarlamaları yapmalıyız. Bu sırada fiber kablonuz da modüle bağlı olmalı. :alışan konfigürasyonumun ekran görüntülerini iletiyorum. İnternet bağlantısı olduğu için tarayıcı otomatik olarak İngilizceye çevirdi ama neresi olduğu zaten yerlerinden anlaşılıyor.

1) Elimdeki HG8010'nun MAC adresini "HOST Interface (Wan) MAC address" kısmına XX:XX:XX:XX:XX:XX şeklinde girdim. "SAVE & APPLY" tuşu ile kaydettim.

< Resime gitmek için tıklayın >

2) Ardından seri numarası yapılandırma kısmına geldim. Seri numarayı girdim "Save & Apply" dedim. VLAN kısmında dokunmadım.

< Resime gitmek için tıklayın >

Daha sonra diğer yazılım ve donanım sürümlerini eklediğim kısmı ayarladım. "Save & Apply" dedim.

< Resime gitmek için tıklayın >

Ardından modülü arayüzden yeniden başlattım. Bu şekilde yapıp router cihazıma bağladım. Router üzerinde PPPoE bağlantısını tanımladım, kullanıcı adı ve şifrem ile. Ayrıca routerın MAC adresini de bana verilen orjinal modemin MAC adresi ile değiştridim.

< Resime gitmek için tıklayın >
O5 durumuna geçmiş olması fiber bağlantımın uygun şekilde gerçekleştirildiğini gösteriyor. 02 -03 -04 durumları bir şeylerin yanlış olduğunu söylüyor.

Sonuç olarak elde ettiğim hız ise şu şekilde:

< Resime gitmek için tıklayın >

https://techolay.net/sosyal/konu/ftth-altyapida-sfp-gpon-ile-internete-nasil-erisilir.66094/

< Bu mesaj bu kişi tarafından değiştirildi muuzoo -- 25 Kasım 2024; 0:4:30 >
Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @KYTECHNGAMING

S

Surfing with the Alien

7 ay

Yarbay

Konu Sahibi

https://techolay.net/sosyal/konu/ftth-altyapida-sfp-gpon-ile-internete-nasil-erisilir.66094/#post-704209
Arkadaşlar sosyal medyada gezerken böyle bir şeye rastladım. Çok hoşuma gitti proje ve @XpressMusic34 hocam ile bu durumu paylaştım. Forum olarak; biz kendimiz böyle bir proje yapabilir miyiz? Bu projeyi yapmak isteyen veya ben yapabilirim diyen varsa konu altına yazabilirlerse sevinirim.

Konuyu benim için üstat olan @XpressMusic34 yürütecek. Ondan sonra arkasından takip etmeye çalışacağım.

Bu mesajda bahsedilenler: @XpressMusic34

N

netlife32

6 ay

Yüzbaşı

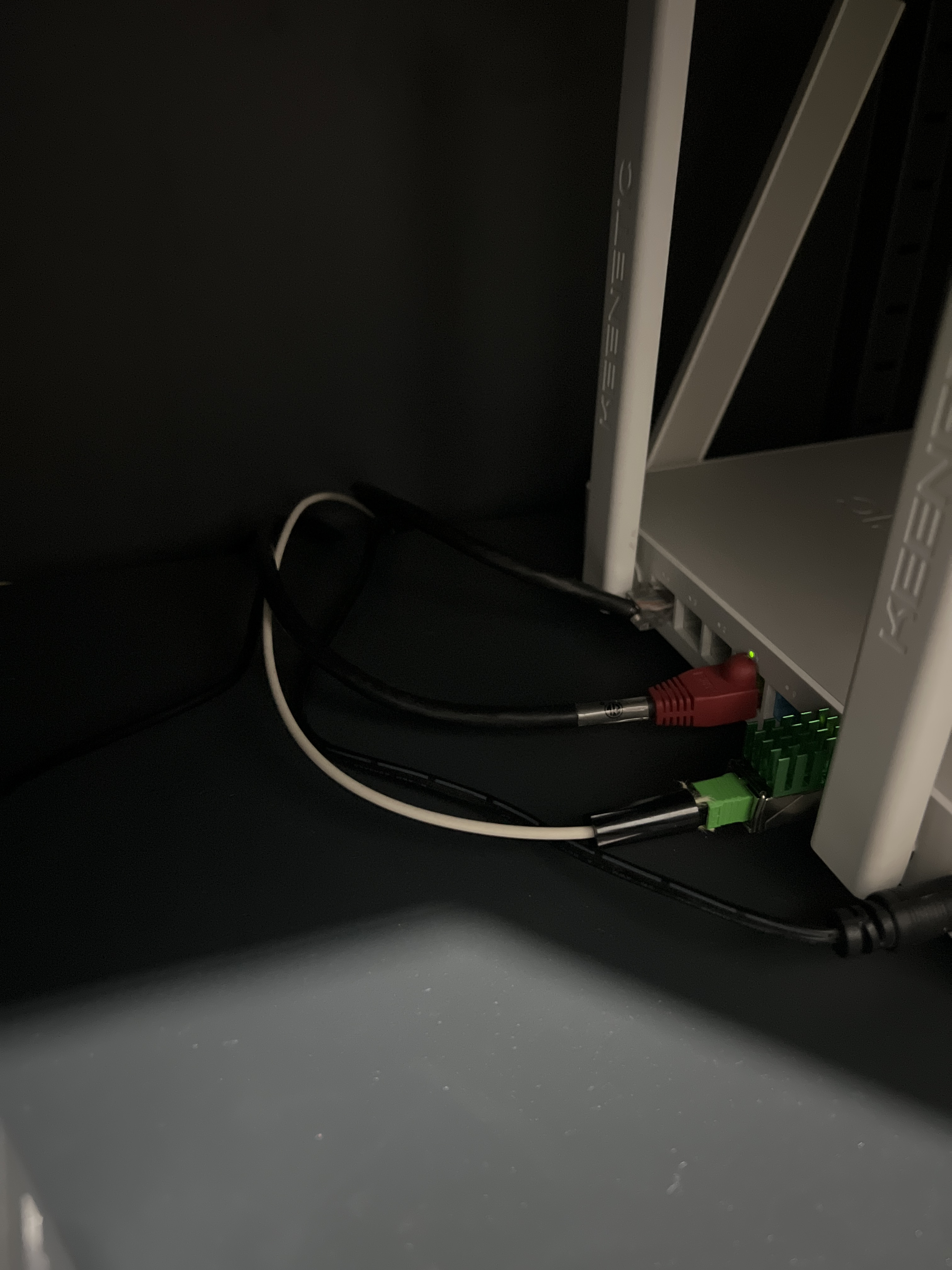

Nokia sfp openwrt kurulu.
Uzun zamandır TT altyapısında Keenetic Giga ile kullanıyorum.

Mikrotik cihazımda ise Sfp kafasına göre çalışıyor

< Resime gitmek için tıklayın >

< Bu ileti iOS uygulamasından atıldı > Bu mesaja 1 cevap geldi.

M

MC.CYBER_

3 ay

Yarbay

https://www.speedtest.net/result/17535708476
SFP sınırlarını zorladım

E

emre1393

2 ay

Yarbay

bugün biraz daha uğraştım, sanırım becerdim.

1.önce huawei gpon'dan bazı bilgileri almak lazım. arayüze bağlanıp, bir kısmını görebilirsin.

2. telnet ile bağlanıp komut ile wan mac adresini öğren,

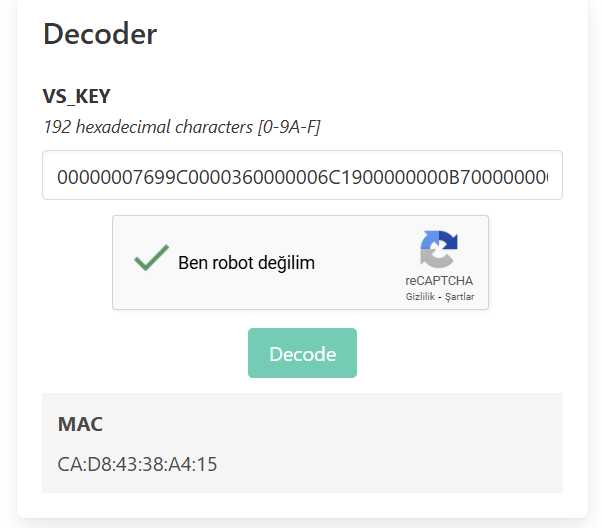

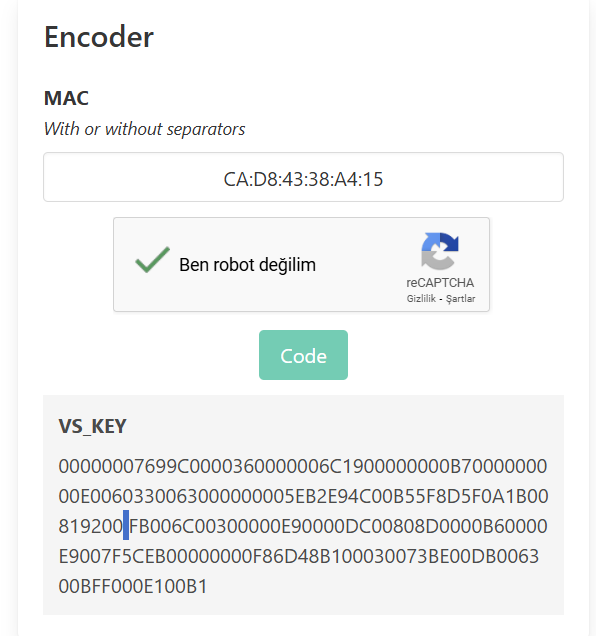

2.a. linkten huawei wan mac adresi için vsol auth key'i edin, aradaki boşluk karakterini silmeyi ve üstteki kısımda key değerini kontrol etmeyi unutmayın.

https://ont-lab.tripleoxygen.net/vsol/vs_key

< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

3. vsol v2802rh cihazına linkteki firmware'i kur.
https://www.tripleoxygen.net/files/devices/vsol/v2802rh/firmware/custom/V2802RH_V1.A.2.img

4. vsol gpon'da ACL menüsünde 0.0.0.0 için telnet erişim izni ver. sonra telnet ile gpon'a bağlan.

4-a. varsayılan değerleri öğrenip bir yere kaydet.

quote:

cfgmib all

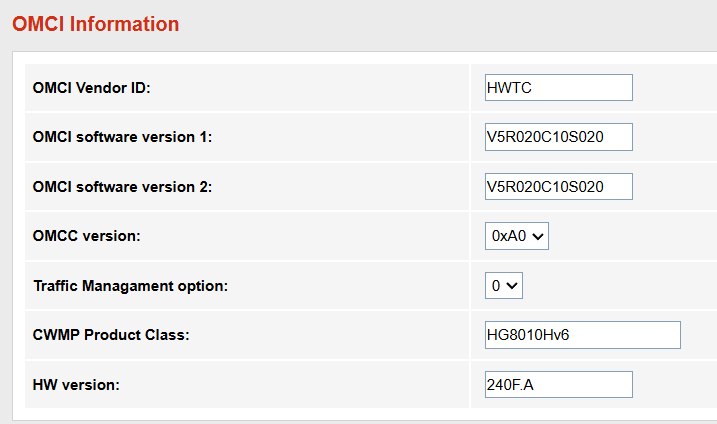

5. telnet ile arayüzde girilemeyen değerleri gir.

6. Diğer ayarlar;
-GPON Settings --> OMCI OLT Mode --> Huawei

< Resime gitmek için tıklayın >

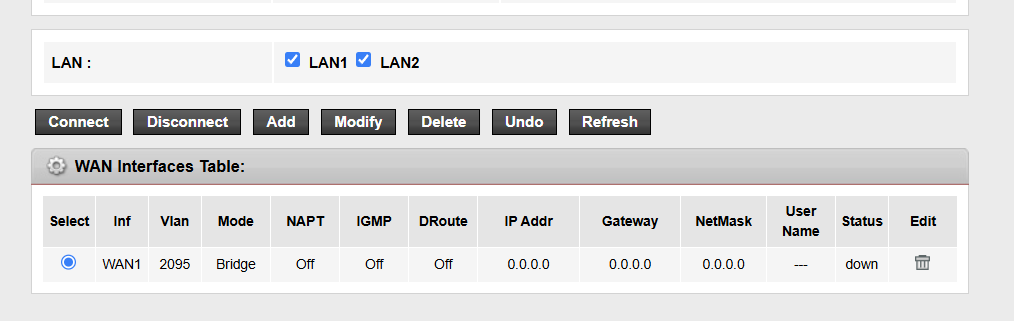

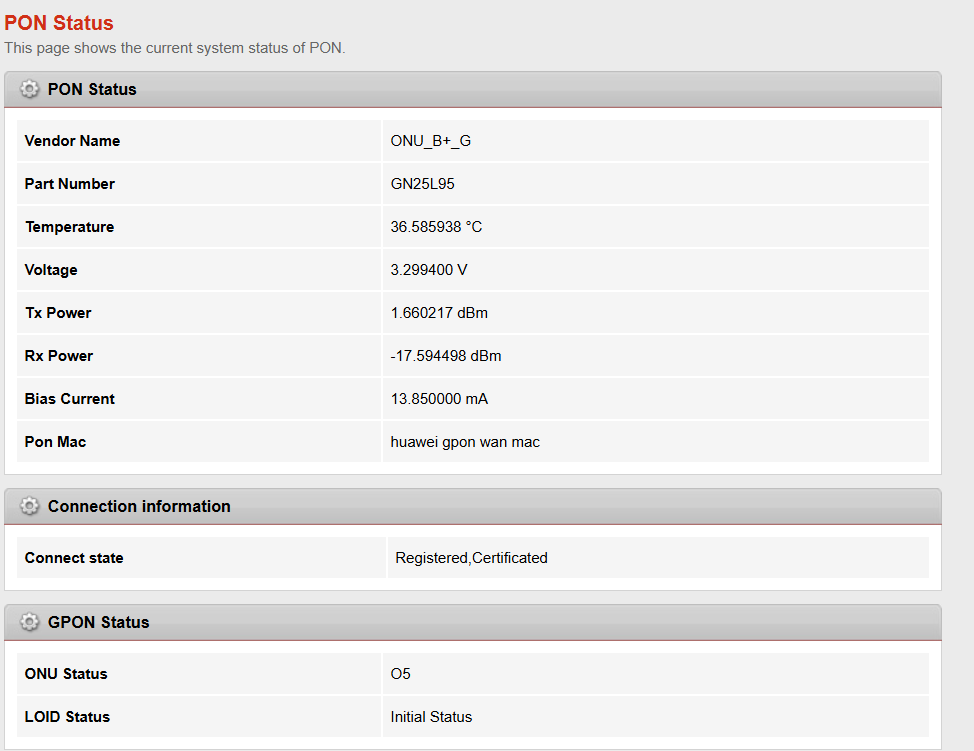

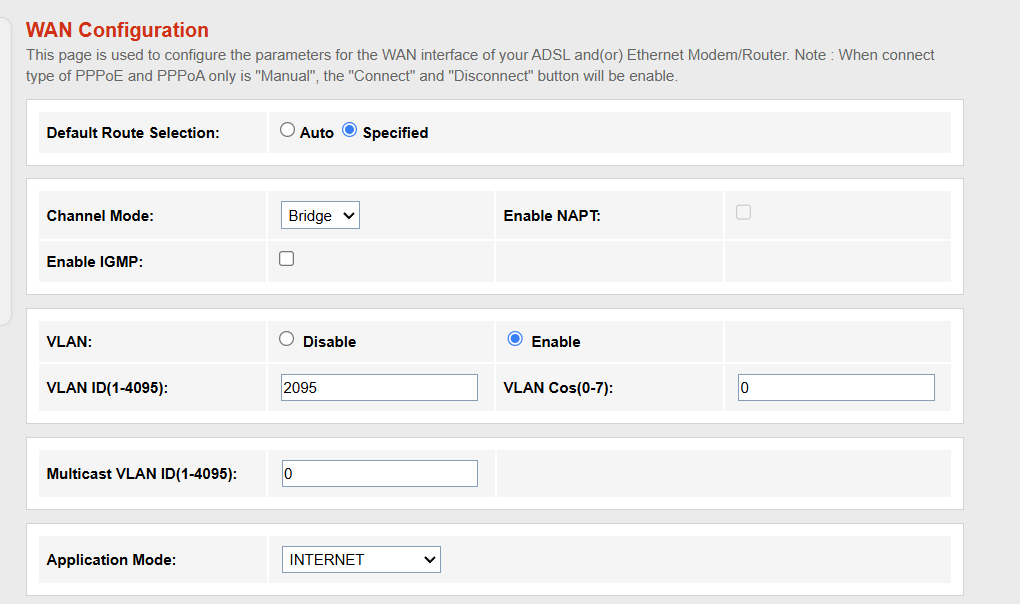

7. fiber bağlantısı O5 olunca telnet'e tekrar bağlanıp vlan id'yi öğren. bende resimdeki gibi 2095 girince çalıştı.

quote:

omcicli mib get 84

=================================

=================================

EntityID: 0x05

FilterTbl[0]: PRI 0,CFI 0, VID 75

FwdOp: 0x10

NumOfEntries: 1

=================================

=================================

EntityID: 0x06

FilterTbl[0]: PRI 0,CFI 0, VID 2095

FwdOp: 0x10

NumOfEntries: 1

=================================

< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi emre1393 -- 2 Nisan 2025; 21:27:55 >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @MC.CYBER_

E

emre1393

geçen ay

Yarbay

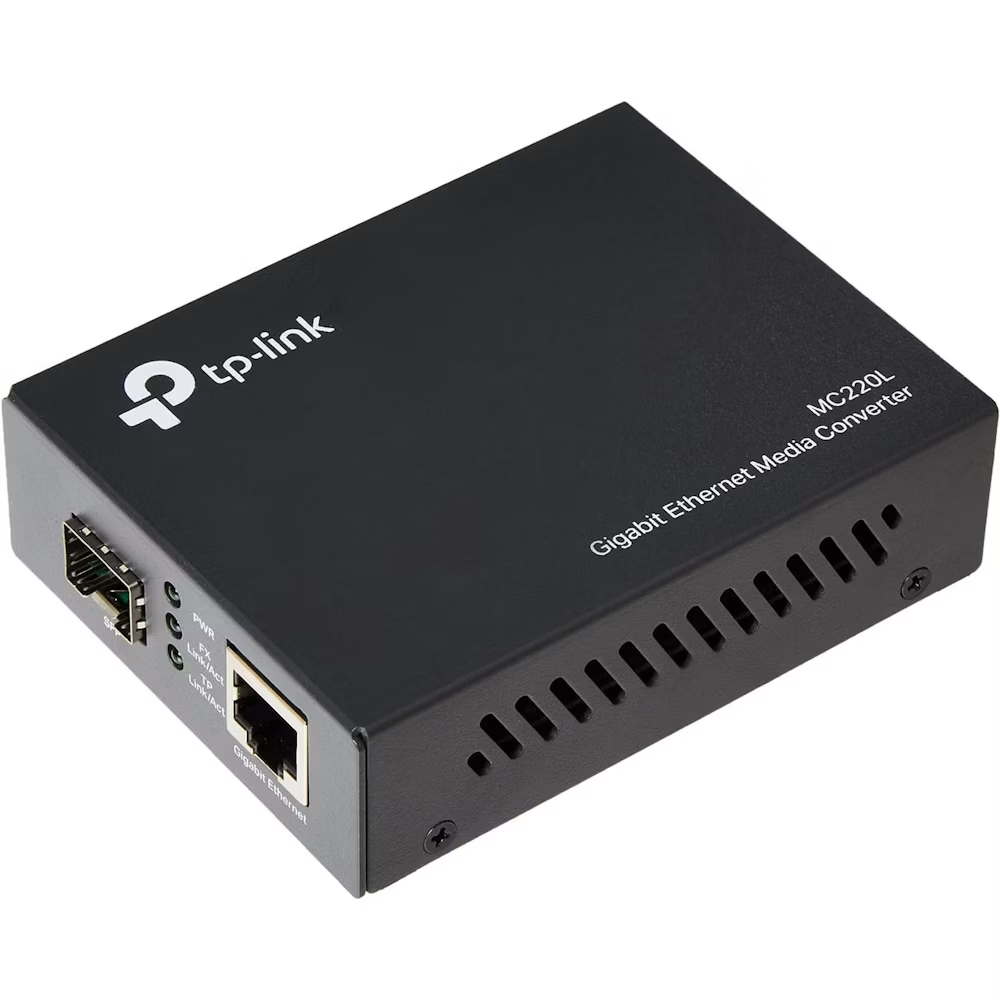

keenetic kn-1012 işini görür. ayrıca resimdeki gibi bir media dönüştürücüye sfp modülü takıp ethernet çıkışını istediğin wifi router'a bağlayıp kullanabilirsin.
< Resime gitmek için tıklayın >

Bu mesajda bahsedilenler: @rambetiko

K

KYTECHNGAMING

7 ay

Yarbay

Huawei ya da Nokia SFP OpenWRT yüklü olarak zaten satılıyor. Konudaki en büyük detay SFP'nin nasıl OPENWRT kurulması olarak anlatıldığı yer.
Bu arada 2.5G medya converterların bazılarında direkt bu modülleri flashlayabileceğiniz yapı da mevcut.

TTNET altyapıda iki sene öncede denendiğinde SFP ' lerin rahatça çalıştığını gördük. Genel olarak sadece Seri No ile Auth olundu. Hatta 2.5G Vsol ont alıp deneyende başardı.

Gel gelelim Superonline bir türlü olmuyor.

Neyse bunları da denerim artık. :)

< Resime gitmek için tıklayın >

Bu mesaja 2 cevap geldi.

S

Surfing with the Alien

7 ay

Yarbay

Konu Sahibi

Maksat forumca bir şeyler yapmak hocam:) Hazır almaktan ziyade.

Bu mesajda bahsedilenler: @KYTECHNGAMING

X

XpressMusic34

7 ay

Moderatör

@Ö1f1 @sis651 @NitroNos

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @Ö1f1 , @sis651 , @NitroNos

0

0ldskool

7 ay

Yarbay

Herkesin epeydir merak ettigi bir konuydu. Guzel bir makale olmus yapan arkadasin eline saglik :)

Bu mesaja 1 cevap geldi.

K

KYTECHNGAMING

7 ay

Yarbay

Bu iki modele Huawei ve Nokia en gelir geçer modeller. En sağlılıkları görünen o ki. İçerisinde OPENWRT'li yönetim kurmayı başardılar yaklaşık 1-1.5 sene önce.

Yine Odi ve Carlitoxx gibi aynı çipsetleri kullanan zebille SFP GPON modulü de mevcut. Mikrotik forumlarında Ubiquiti ve Carlitox ile T&W konuşuyordu. Sonra RU temsilcisi Keenetic forumuna kadar uzandı bu furya. ODI ile ilgili kullanım için Keenetic forumunda da eşsiz paylaşımlar var.

Anime4000 bu işin öncülerinden biri oldu. Hatta ISP hız limitini aşabildiğini ilk keşfeden de o idi. Tabi ban filan yedi. :)

https://github.com/Anime4000/RTL960x
Akabininde oluşan uluslararası geliştirici ve test eden kişilerinde katkıları ile hackgpon ortaya çıktı.

https://hack-gpon.org

< Bu mesaj bu kişi tarafından değiştirildi KYTECHNGAMING -- 25 Kasım 2024; 11:21:32 >
Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @haykoatmaca

N

netlife32

6 ay

Yüzbaşı

İş güç younluğundan foruma fazla göremiyorum sanırım ondan :)

Bu arada konuya dahil olmuşken biraz tecrübe aktarımında bulunayım :)

Bağlı olduğum OLT ZTE Marka buna bağlı olarakta ZTE ONT verdiler.

ZTE ONT cihazının sadece seri numarasını kopyaladım.

Bu bağlamda Nokia ve Huawei ONT cihazlarla seri numaraası kopyalama işlemi yaparak kullabildim sorun olmadı.

Tek sorunum farklı ONT kullanırken Tivibu çalışmıyor malesef.

Aslında Tivibu çalışıyor sadece canlı yayın izlenmiyor.

Telekomun kendi verdiği ONT cihazı ve Nokia SFP modül ile Tivibu sorunsuz çalışıyor.

Nokia SFP Mikrotik RB4011 cihazımda kafasına göre çalışıyor verim alamadım bu konuda.

Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @KYTECHNGAMING

M

muuzoo

3 ay

Yüzbaşı

Ben kullanıyorum hocam geçmiş mesajlarda paylaştım ekran görüntülerini.

Bu mesajda bahsedilenler: @ÇevreMühendisi

N

netlife32

3 ay

Yüzbaşı

Tivibu için vlan 55 oluşturacaksınız.
Oluşturduğunuz vlan ile tivibunun bağlı olduğu portu köprü yapacaksınız ?

IGMP snooping ayarını açacaksınız.
https://mum.mikrotik.com/presentations/ID13/asnul.pdf

< Bu mesaj bu kişi tarafından değiştirildi netlife32 -- 6 Mart 2025; 18:37:2 >

< Bu ileti iOS uygulamasından atıldı > Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @ÇevreMühendisi

N

netlife32

3 ay

Yüzbaşı

Mikrotik konusunda Türkçe kaynak yok denecek kadar az malesef.
Mikrorik forumunda translete yaparak çözüyorum bende genelde.
Müsait bir zamanımda konu altına ayarları atayım

< Bu ileti iOS uygulamasından atıldı > Bu mesaja 1 cevap geldi.

H

haykoatmaca

3 ay

Yarbay

bunun nasıl bir ayarı olacak ki? interface'den bridge oluşturuyorsun. buna ethernet port atıyorsun. aynı pencerelerde, yukarıdaki pdf eski de olsa, igmp snooping felan onları aktif ediyorsun. vlan ayarı da var bu pencerelerde. ilgili bridge veya bunu tam hatırlamadım şimdi bridge veya buna seçtiğin ethernete vlan ayarını giriyorsun. zaten bunu denersin. yine dhcp client'ten bu bridge veya eth portu seçerek add diyorsun otomatik olarak bir wan ip gelecek. zaten anlarsın bu ip wan ip'den farklı bir ip. kurcalayarak ayarlarsın. şu an bende aktif değil. ben de başka bir şey için bunu denemeyi düşünüyorum ona bile elim varmadı. diğer üye demiş zaten köprü modunda bir eth portu ayıracaksın ve buna vlan55 i vereceksin. modemden sonra mikrotik kullanıyorsan vlan değerlerin de modemde ise mikrotikte yine aynı işlemler ama vlan değeri girmiyorsun o kadar.

Bu mesajda bahsedilenler: @ÇevreMühendisi

M

MC.CYBER_

3 ay

Yarbay

Hocam akıcılıktan kastım. Stabilite siteler daha hızlı açılıyor. Lag yok yok gibi hızlı internet kullandığımı hisettiriyor.
Bana artıları bunlar oldu.

- Türktelekomda sfp artısı şu oldu 3 ms ping 2 ms düştü.
- Yurt dışı serverlarında hızım 700mbit gibi rakamlar çıkabiliyordu şimdi 1150 ile 1400mbit çıkıyor.
- Speed test sarı ping ve mavi mor renk li iconlar hem daha stabil hem de daha düşük çıkıyor.
- web siteleri daha akıcı açılıyor.
- Speed test de single da da aynı hızları alıyorum. Ont varken bunlar stabil değildi. Multi ve single testi var.
- Birde ont vlan id girdim öyle yapınca Asus gt be 98 vlan id girmiyorum ve iki tane 10 gbit lan olmuş oldu. Asus da Vlanid 35 girince interneti 10 gbit porta takmam gerekiyor.
Local de baya 10 gbit ağ yapabildim.

Bana baya avantaj sağladı. Baya cihazlar aldım ama değdi.

Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @Boomcu

K

KYTECHNGAMING

3 ay

Yarbay

O gün bugünmü?;

Superonline Nokia Saha
Semtte online oldum.

< Bu mesaj bu kişi tarafından değiştirildi KYTECHNGAMING -- 24 Mart 2025; 20:28:35 >

< Bu ileti Android uygulamasından atıldı > Bu mesaja 1 cevap geldi.

K

KYTECHNGAMING

3 ay

Yarbay

TTL ile flashladım Openwrt softbrick olunca.
Mevcut erişimde SSH ile de yapılabiliyor.

SSH:
https://hack-gpon.org/ont-huawei-ma5671a/#flashing-a-new-rootfs-via-ssh
TTL:

https://hack-gpon.org/ont-huawei-ma5671a-ymodem/

< Bu mesaj bu kişi tarafından değiştirildi KYTECHNGAMING -- 28 Mart 2025; 10:46:15 >
Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @ÇevreMühendisi

K

KYTECHNGAMING

3 ay

Yarbay

Bir veritabanı oluşturalım dedik.

Veritabanına eklemek istediklerinizi aynı özende ekleyebilirsiniz. Unuttuğum var mı bilemiyorum. Detaylandırmaya çalıştım bayağı, daha da geliştirilebilir zaten.

https://docs.google.com/spreadsheets/d/1LiOtc738vqZ299PwcWTYpW1A9AUSPbT8QmkpdhaPLuM/edit?gid=0#gid=0

Bu mesaja 1 cevap geldi.
