Coolbay NOX Kasa için Basit Mod ve Sulu Soğutma Çalışmaları
|

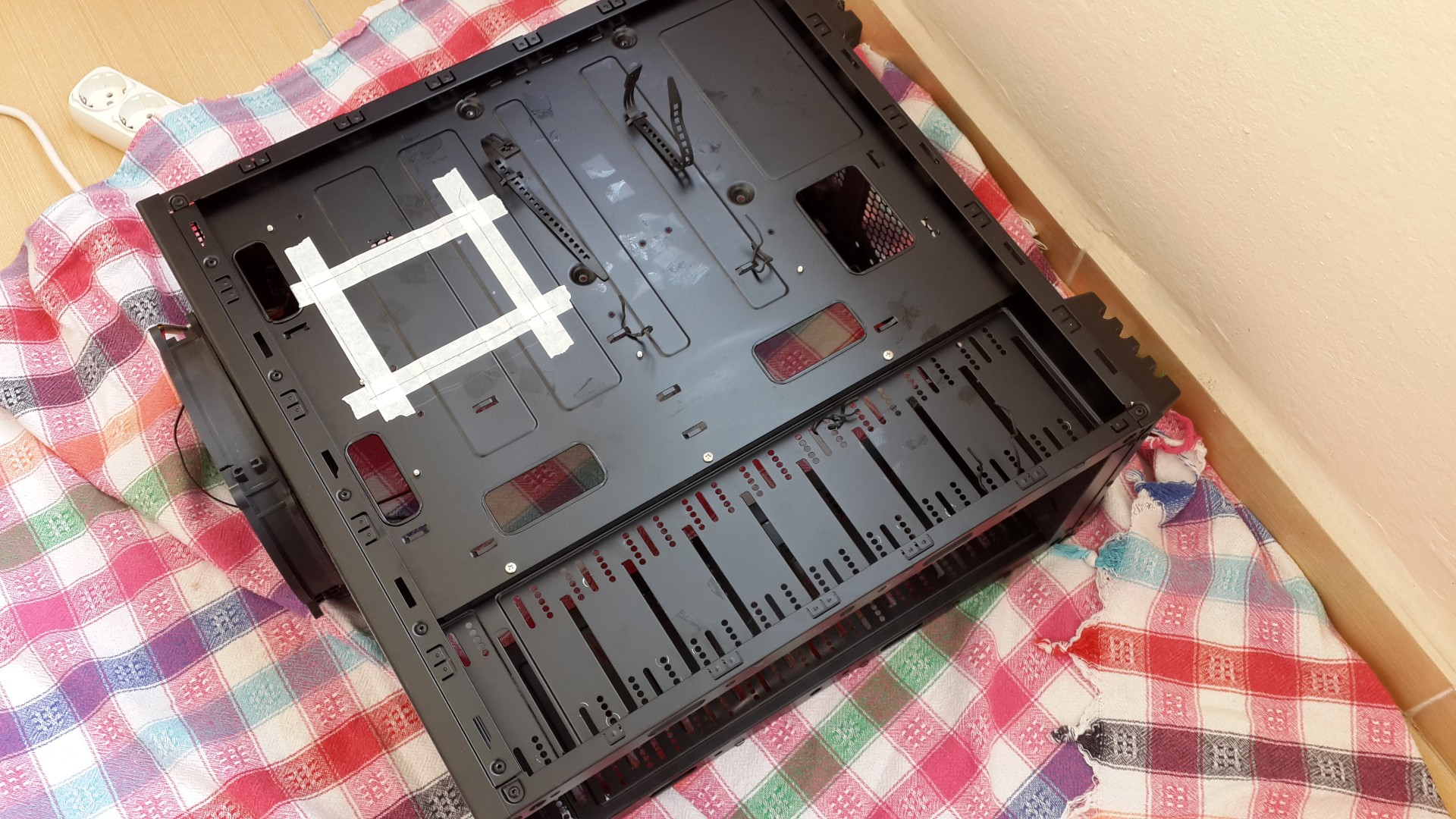

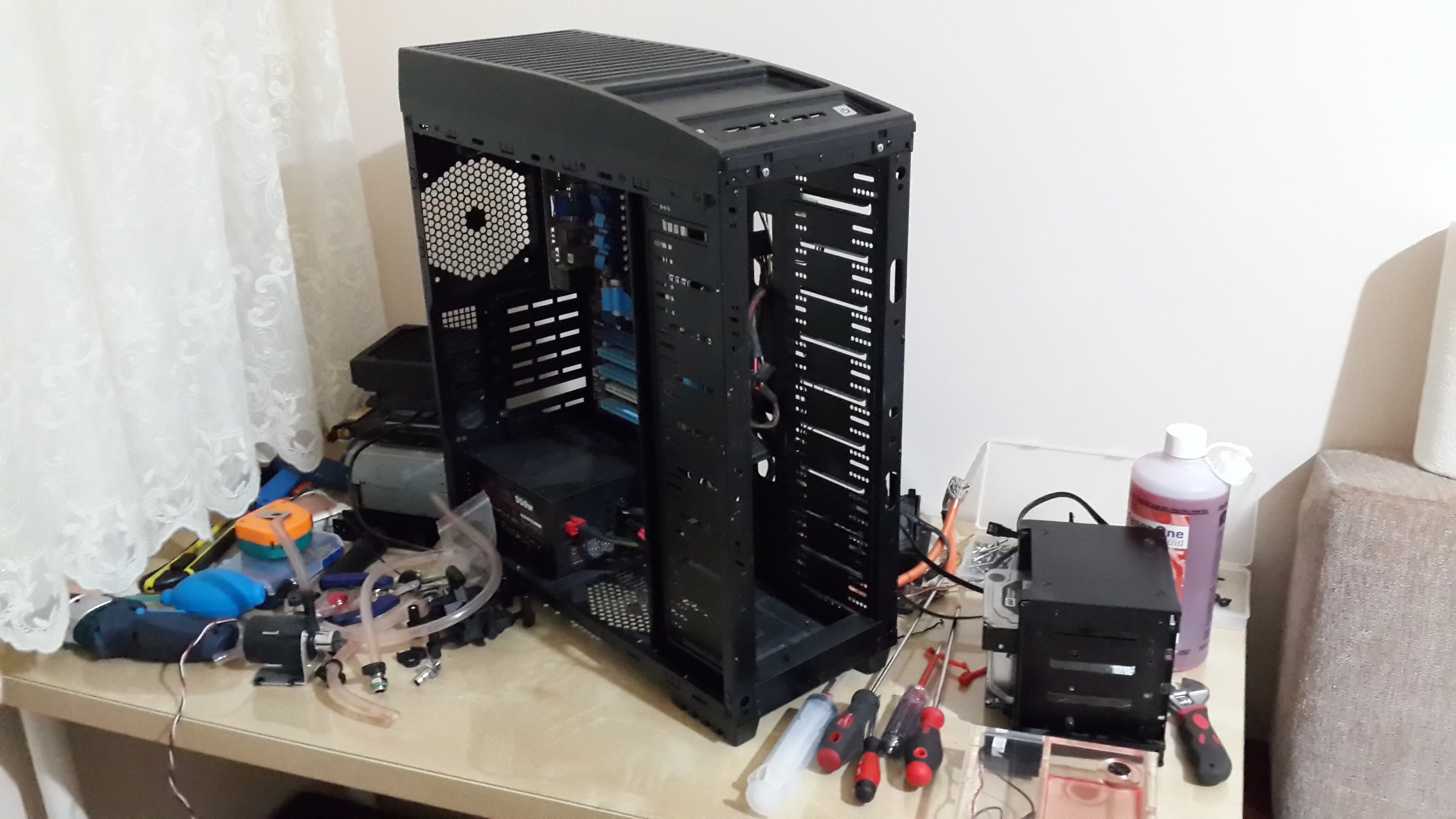

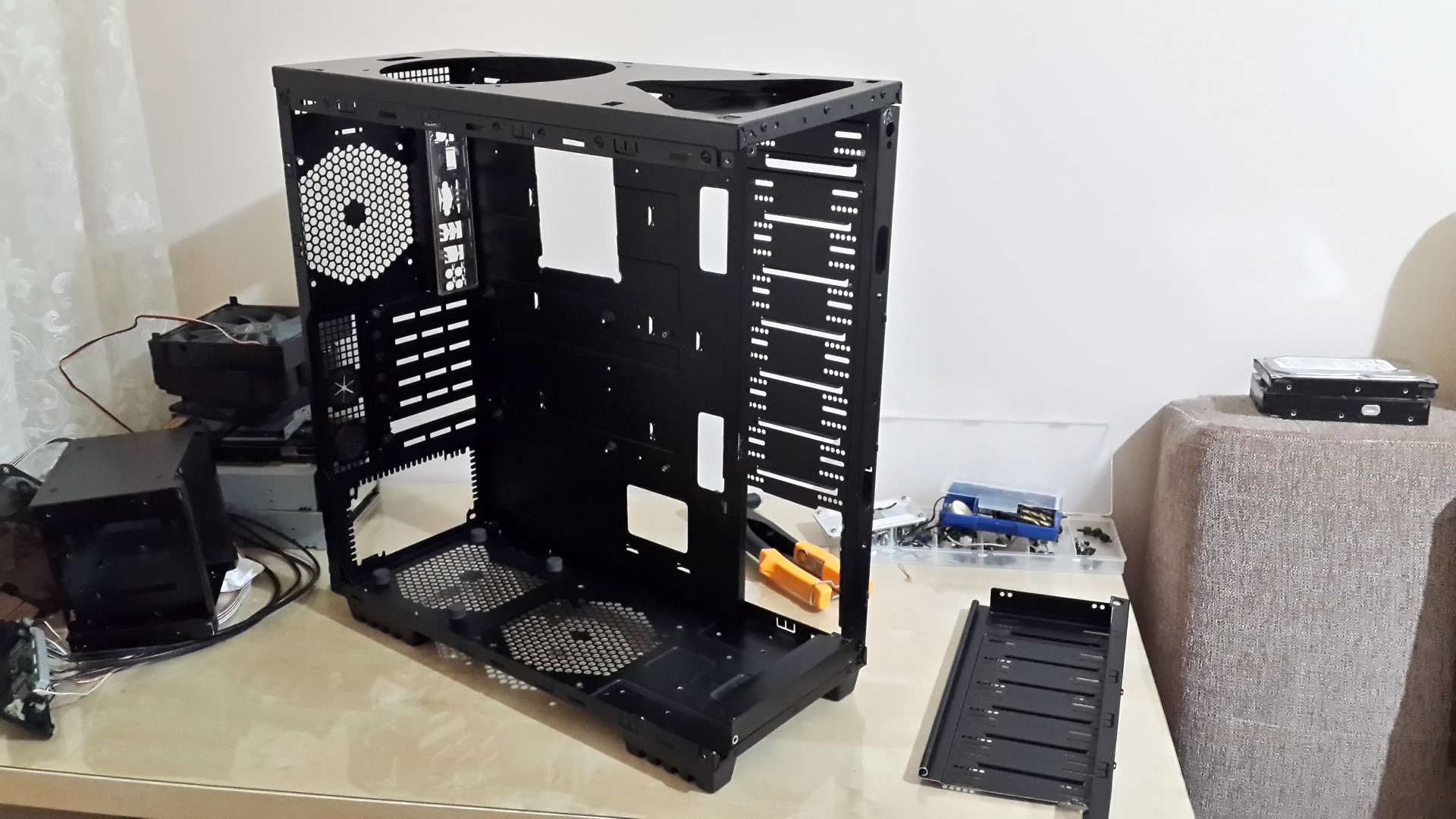

Daha sonraki işlem için resimlerde görüldüğü üzere kasayı soyup soğana çevirmeye başladım. Burada yapılmak istenen şey eski tip disk yuvalarından kurtulup disklerin yanlamasına takıldığı yeni tip kasalara benzer bir çalışma yapmak. Çünkü gerçekten disk takıp çıkarmak için bu yeni tip disk yuvaları hem kolaylık hemde görüntü kirliliğine karşı çok kullanışlı (data ve power kabloları kasanın içine doğru değil kasanın arka tarafına doğru gittiği için daha az kablo kirliliği oluşuyor.) < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi fatality-one -- 18 Haziran 2014; 17:28:04 >
Güzel çalışma valla şimdiden bende merak ve heyecanla devamını bekliyorum.Kolay gelsin şimdiden  |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 2 cevap geldi.
|

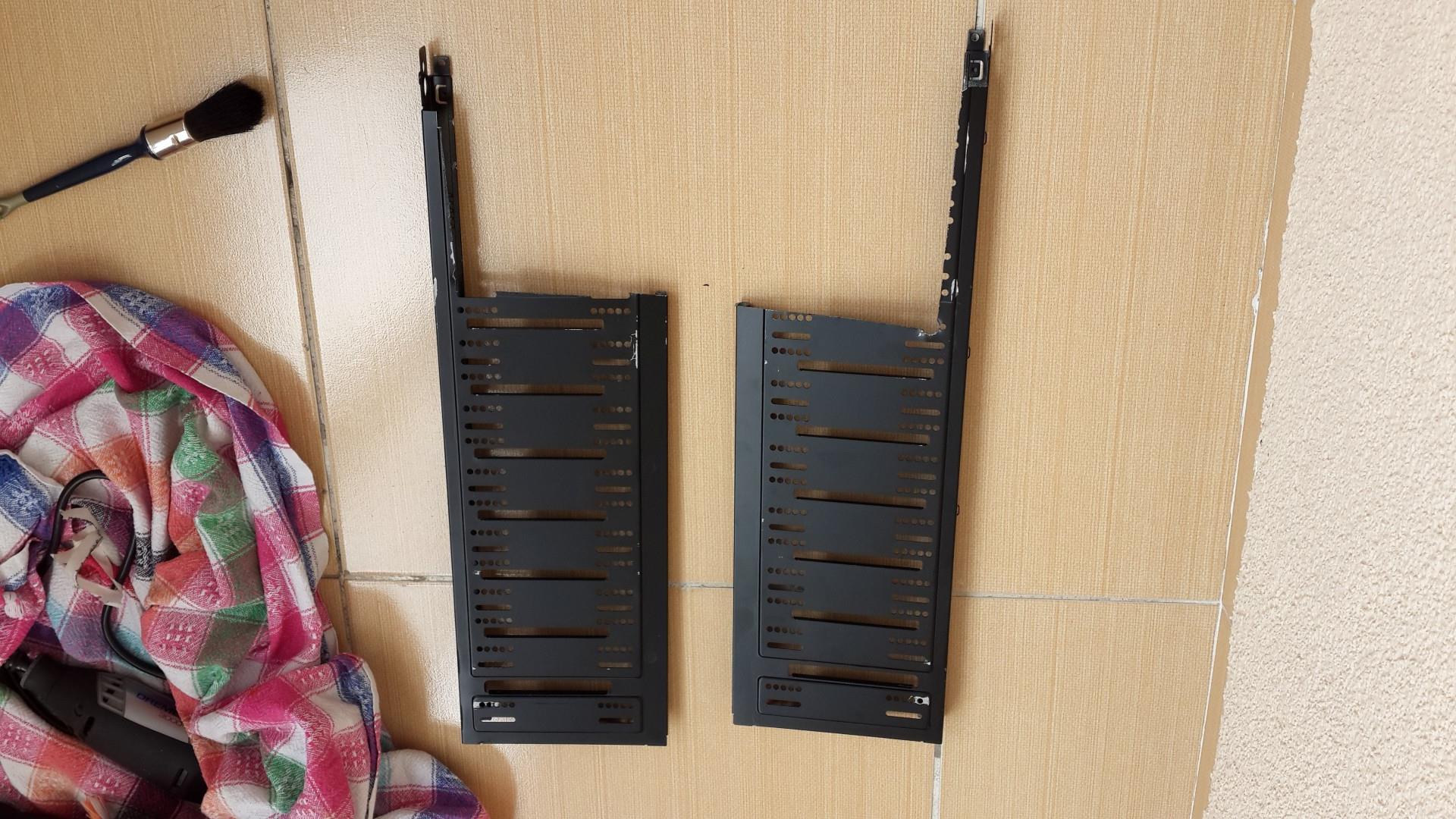

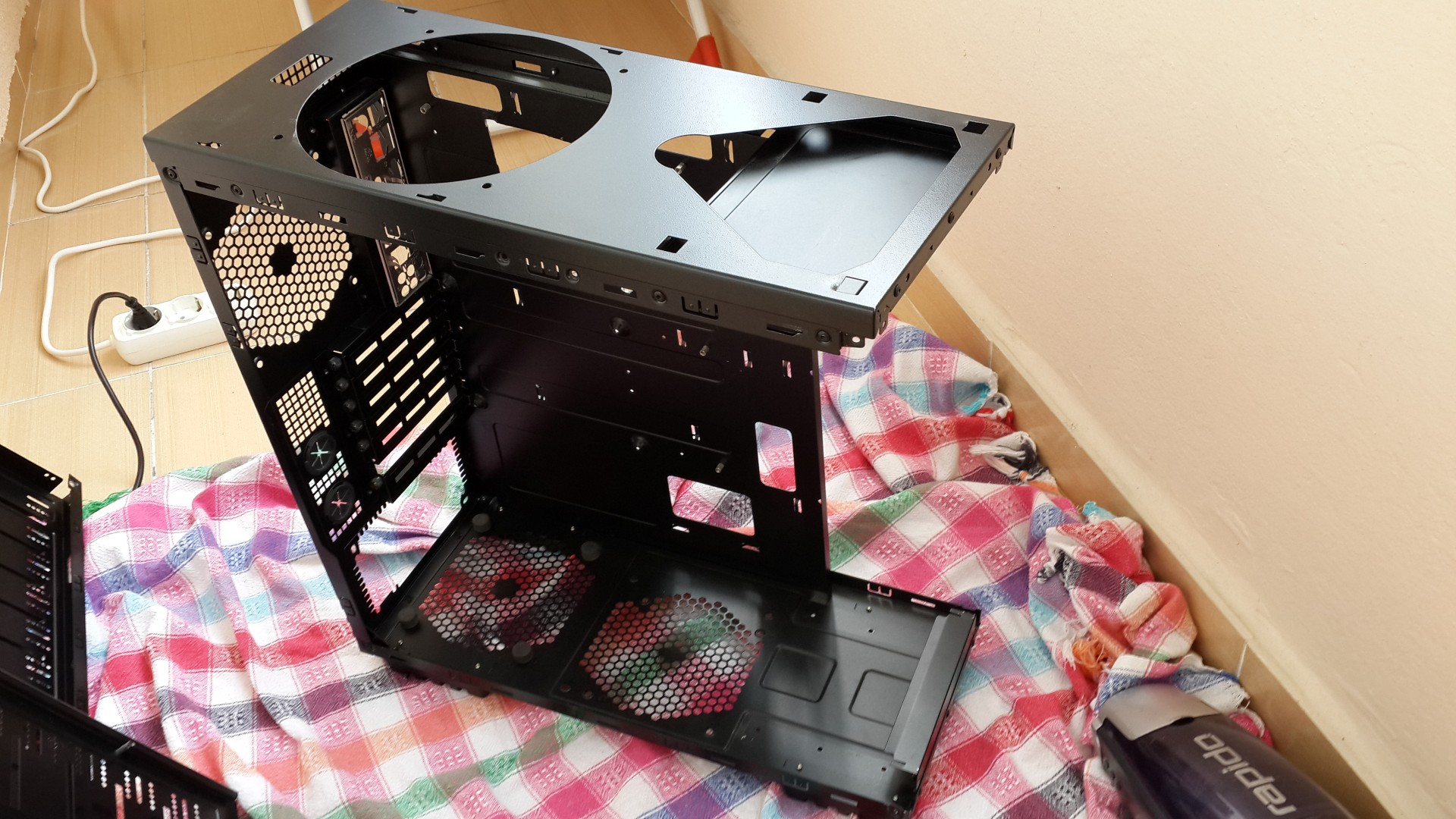

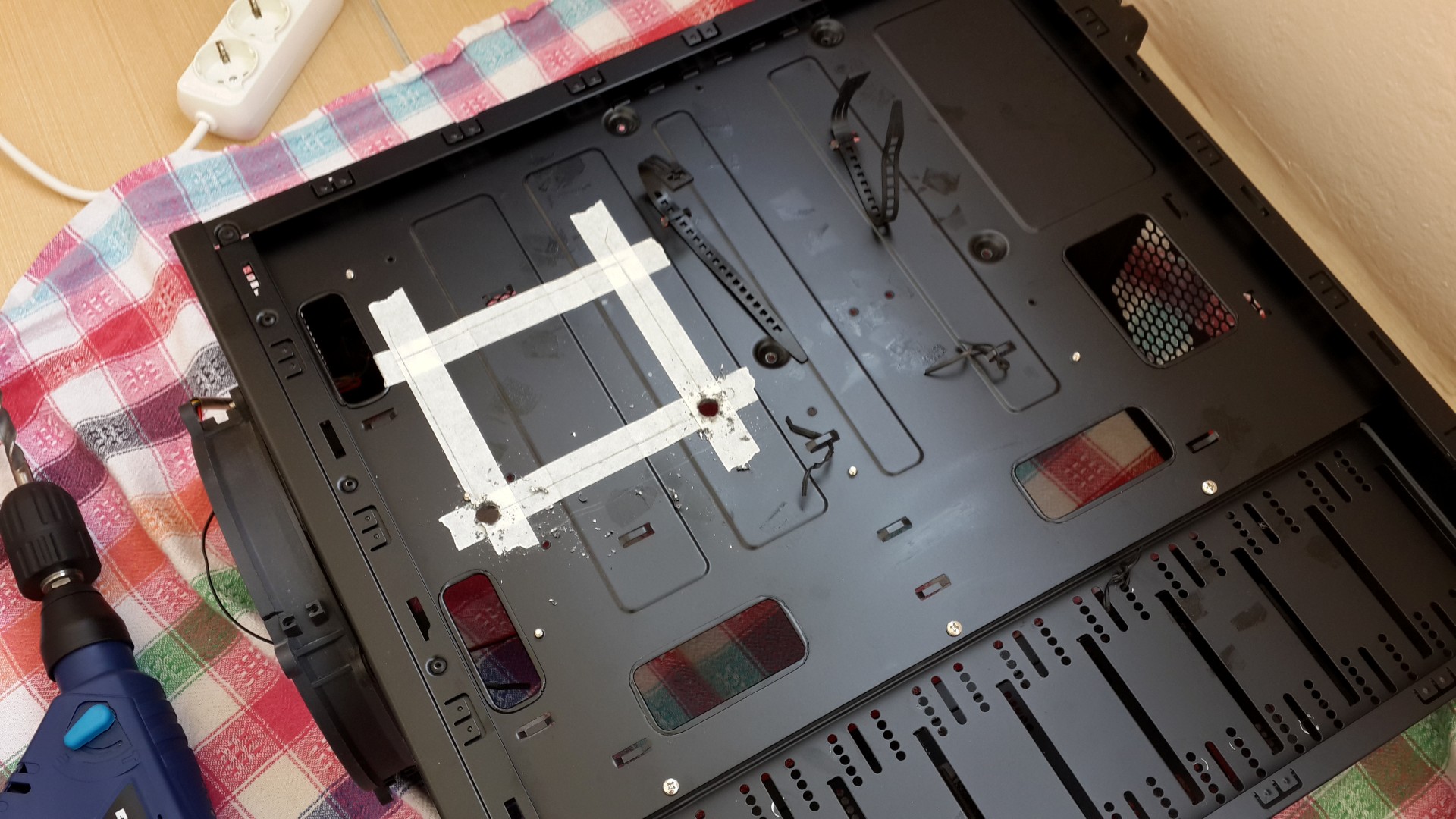

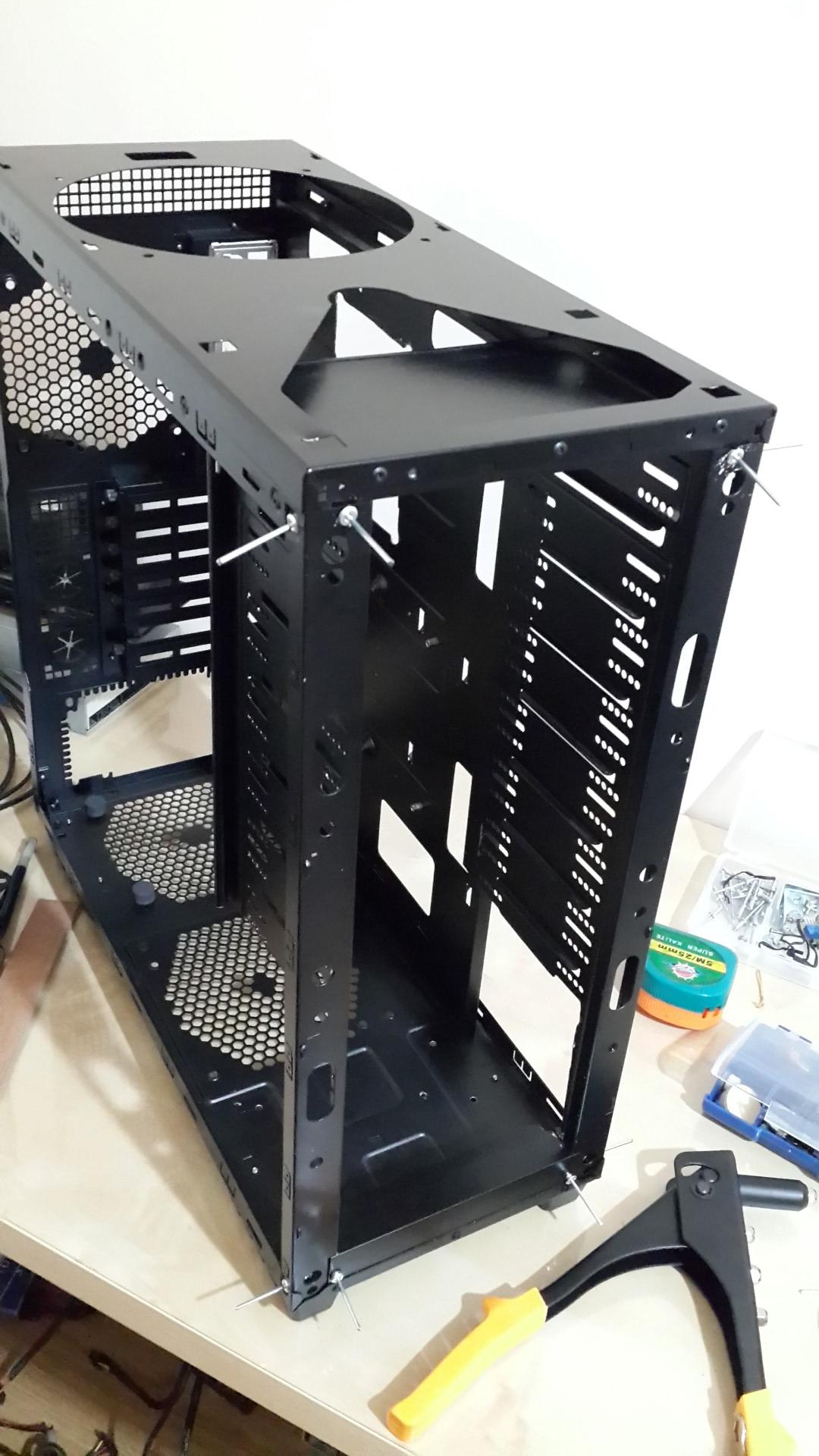

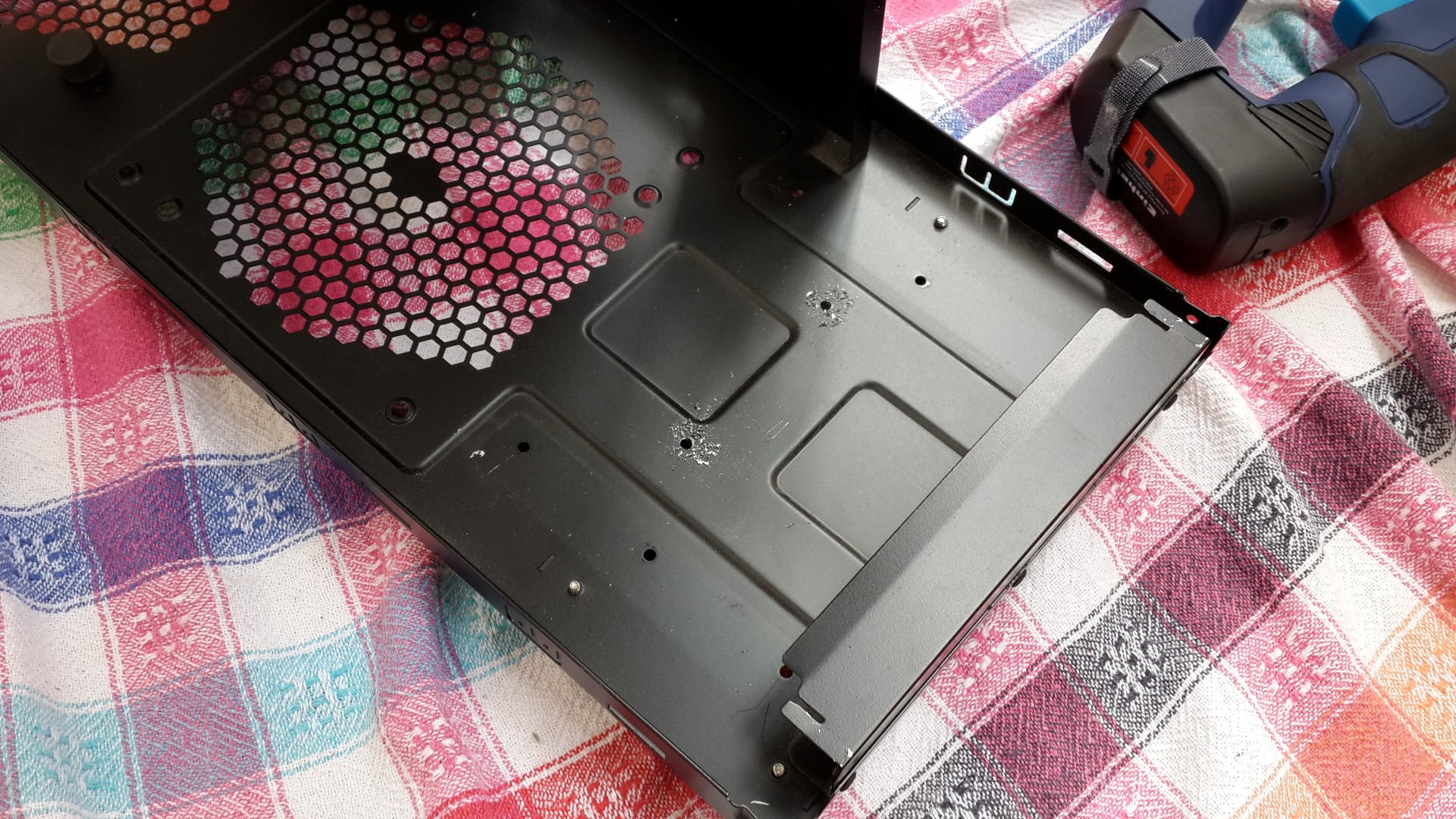

Şimdi balkona geçip ameliyata başlıyoruz. Önce öndeki disk vs yuvalarını tutan kasanın iskeletinin percinlerini yankeski ve şarjlı matkap ile çıkarıyoruz. Çıkan sağ ve sol iskelet parçalarını belirlediğim yerden kesiyorum. Aynı zaman kasanın arka yan tarafından yani cpu yuvasının arkasında da ilerde fan veya su blogu takarken kolaylık olsun diye bir yuva açıyorum. Aslında güncel bir çok kaliteli kasada zaten bu tür işlemler için böyle bir boşluk bırakılmış. Hazır kasayı parçalamışken bunuda aradan çıkarmak istedim. Resimlerde görüldüğü üzere bu alandaki işcilik vasatın altında (nasıl olsa görünmeyecek psikolojisi:) Konu perçin olayından açılmışken ortalama 15-20 TL ye nalburdan işinizi rahat rahat görecek bir perçin makinası alabilirsiniz. Ben 3-5TL ye de ortalama 30 tane perçin aldım. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|

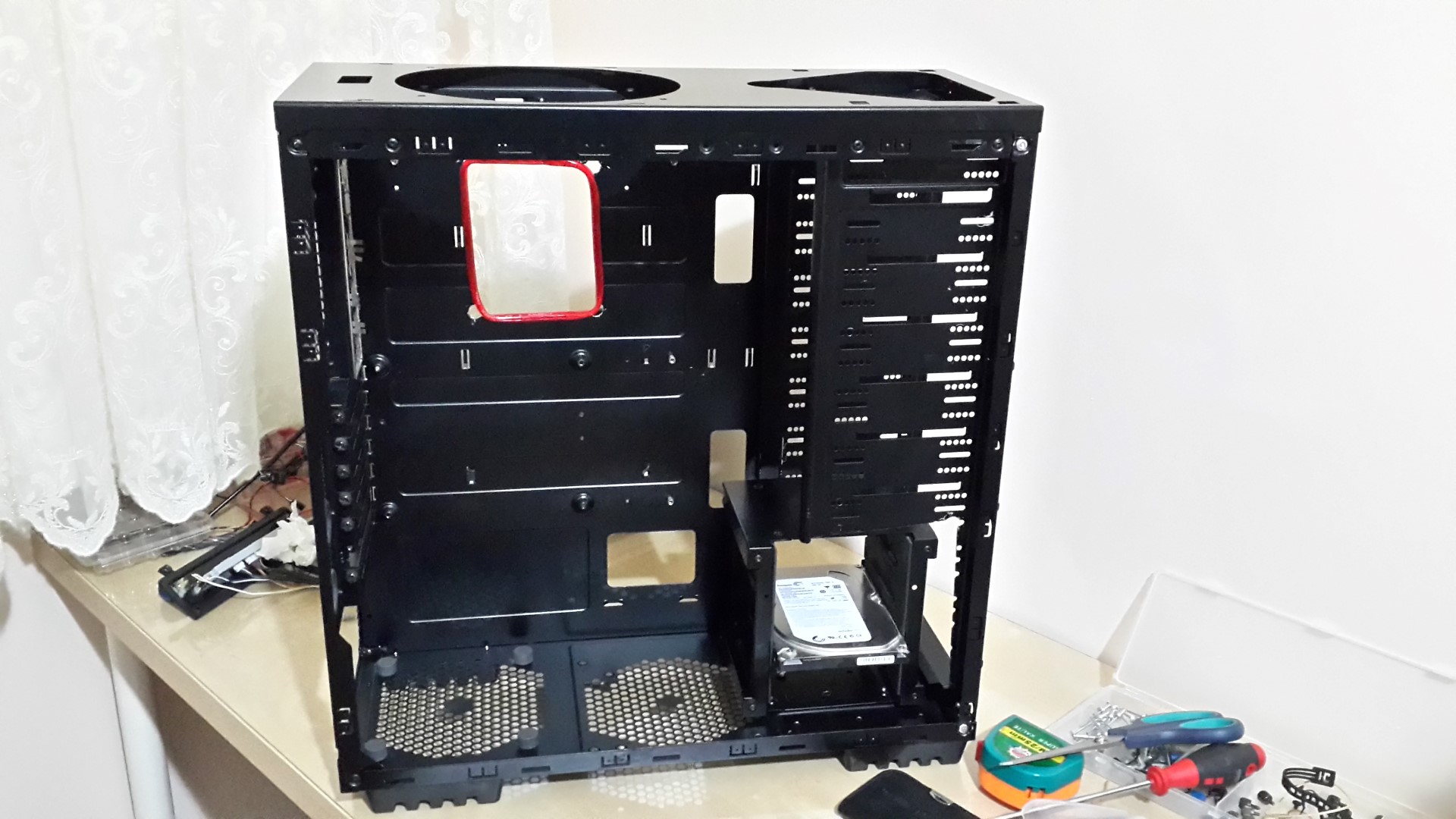

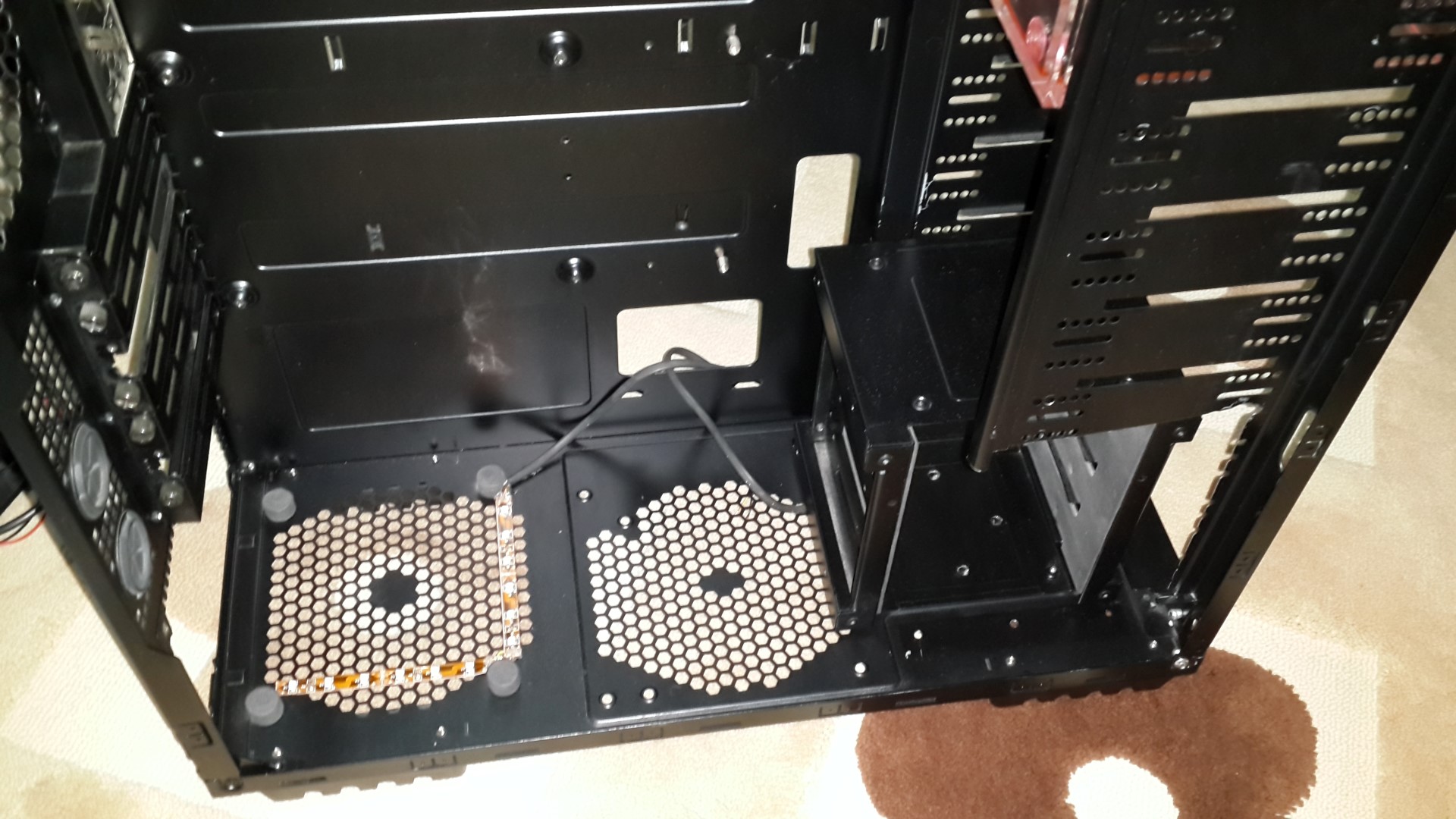

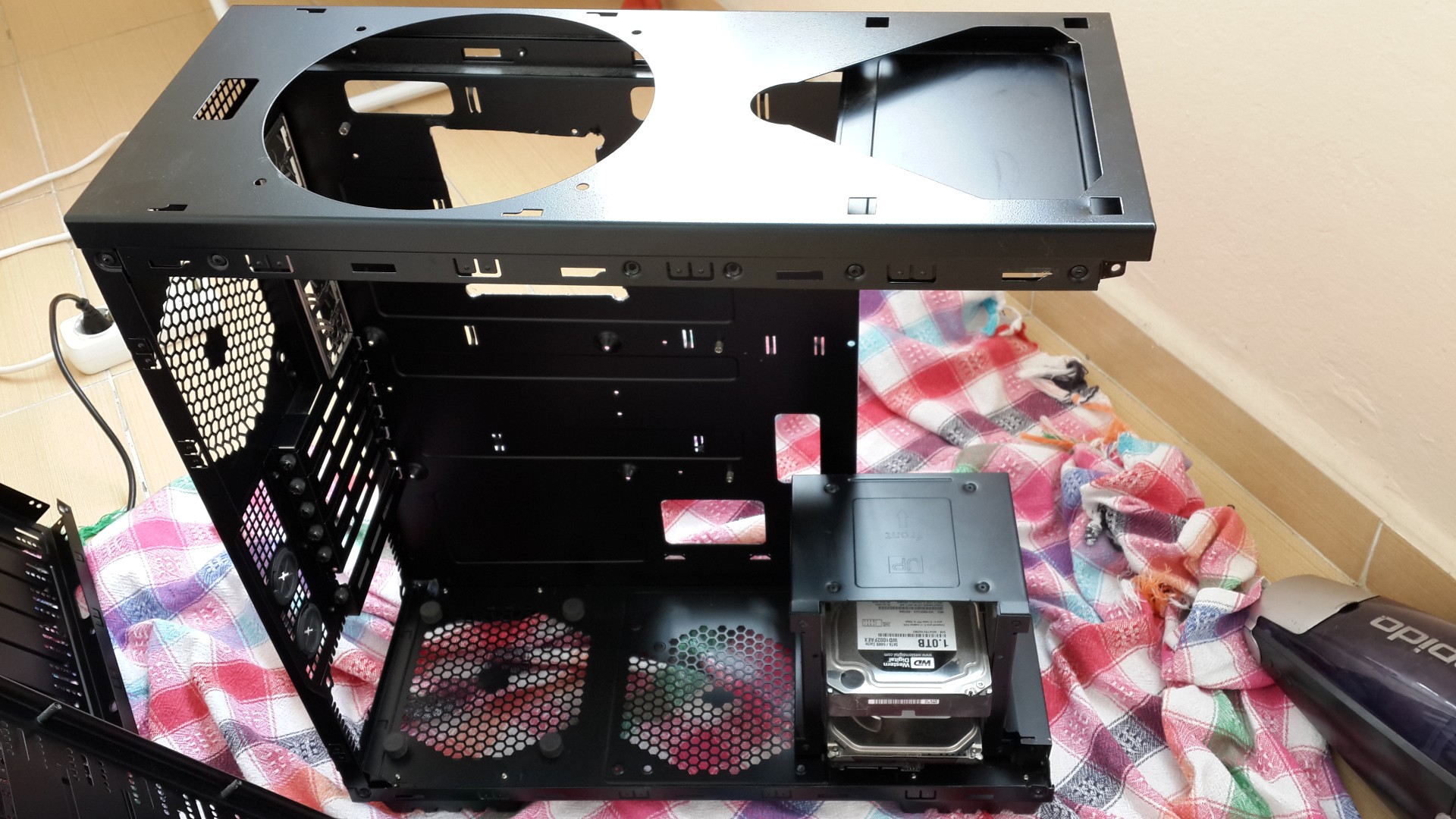

Kestiğimiz parçaların tekrar kasanın iskeletine sabitlenmesi için perçinleme işlemi yapıyoruz. Perçinlerin rengi metalik olduğu için biraz sırıtsa da ufak bir rötüşle ilerde bu sorunu çözmeyi düşünüyorum. Bilgisayar kasasında kullanılan orjinal perçinler siyah başlıklı fakat bunları piyasadaki nalburlarda bulmak imkansız. Resimlerde görüldüğü gibi kasanın içindeki disk kızağını istediğim şekle getirerek zemine sabitledim. (kızağın altına 1 milyoncudan aldığım plastik papuclardan koydum ve vida ile tabana sabitledim. Gerektiğinde yerinde çıkartmak bu şekilde kolay olacak) Cpu montajı için kestiğim alandaki kırmızı plastikler ses sisteminde kullanılan kablonun dış kısmı. Kesilen yerdeki metal çapaklarını dremel ile zımparalasamda tedbiren bu parçaları koydum. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi fatality-one -- 19 Haziran 2014; 8:53:16 >
Bu mesaja 1 cevap geldi.
|

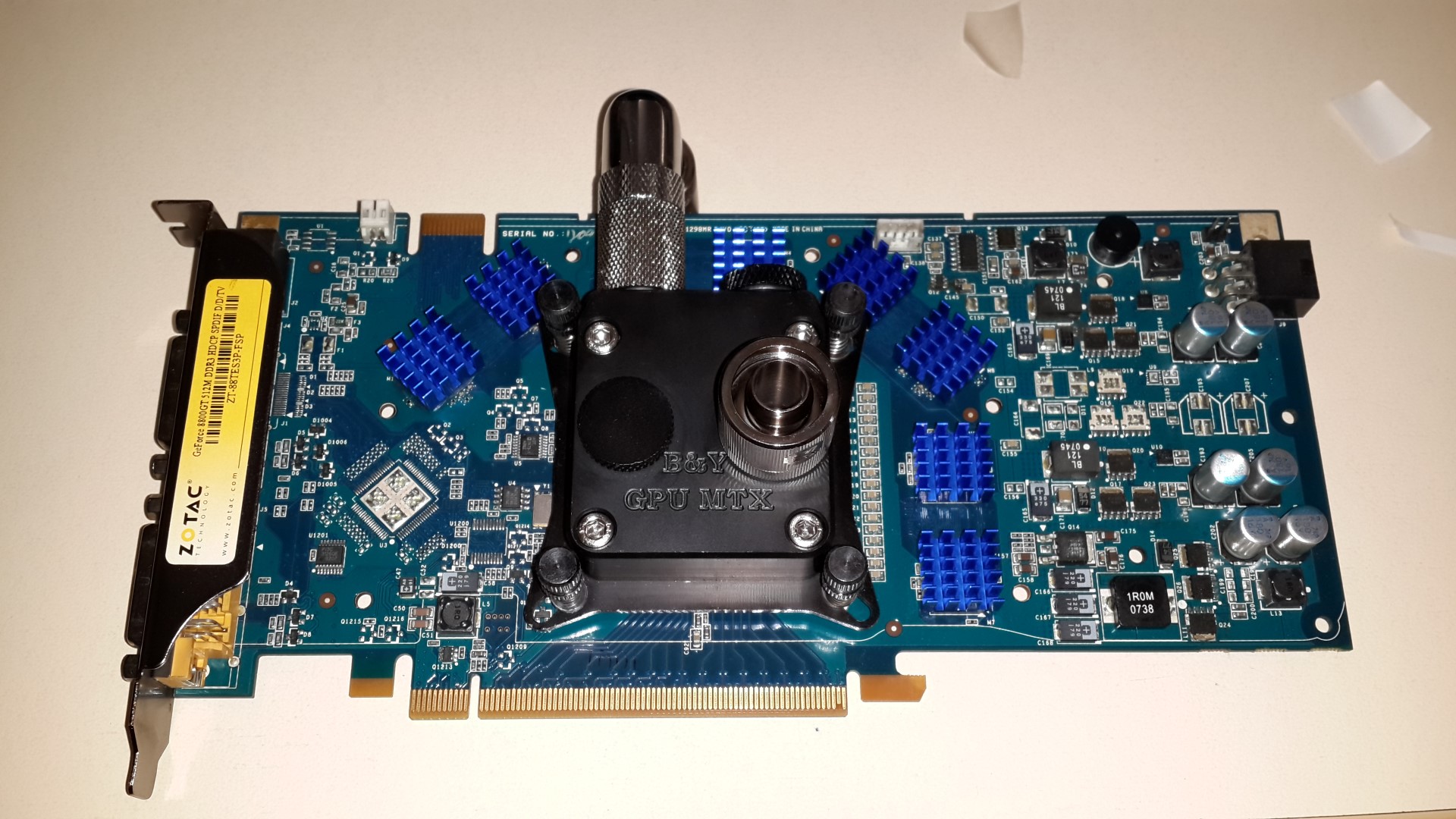

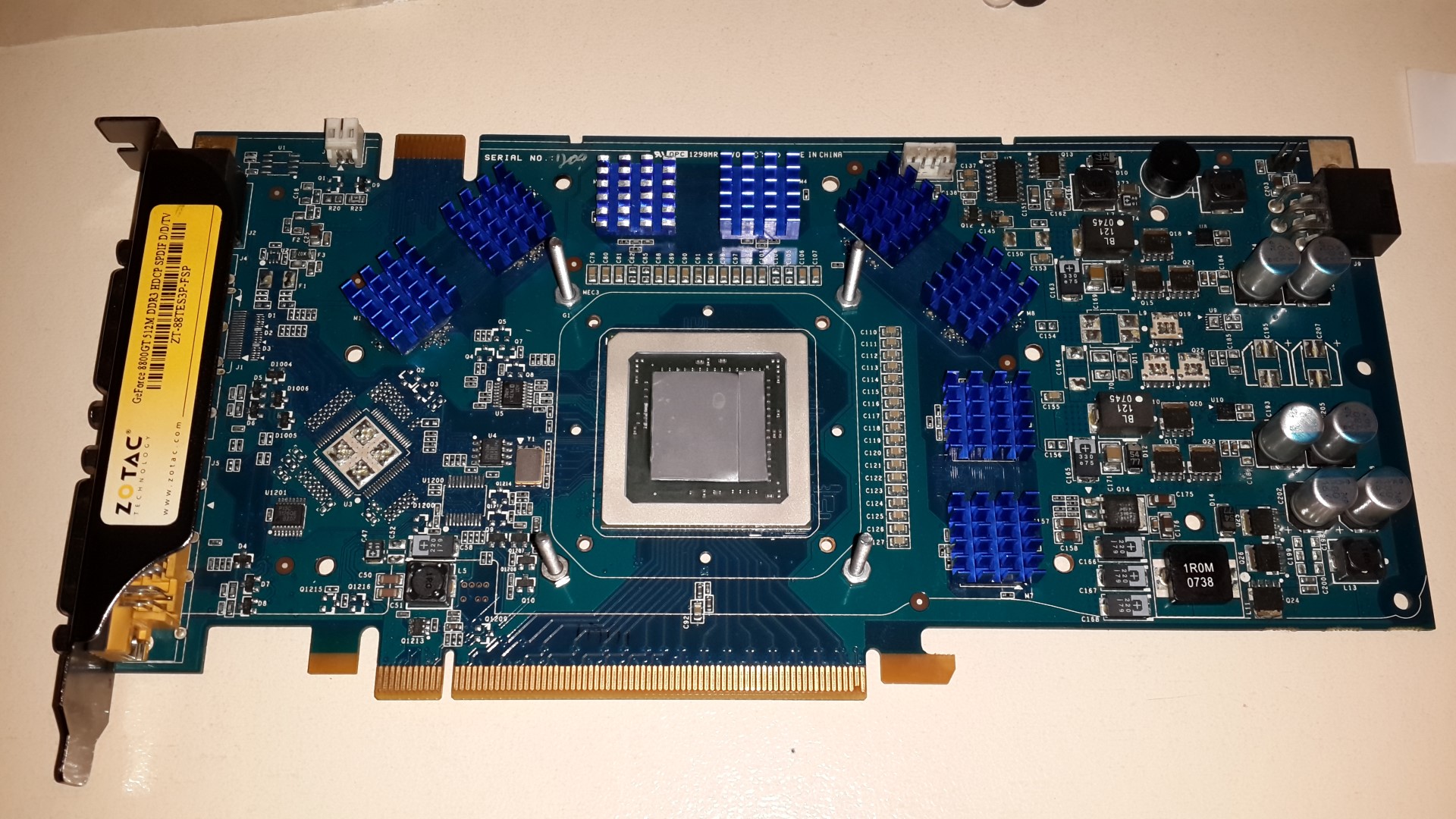

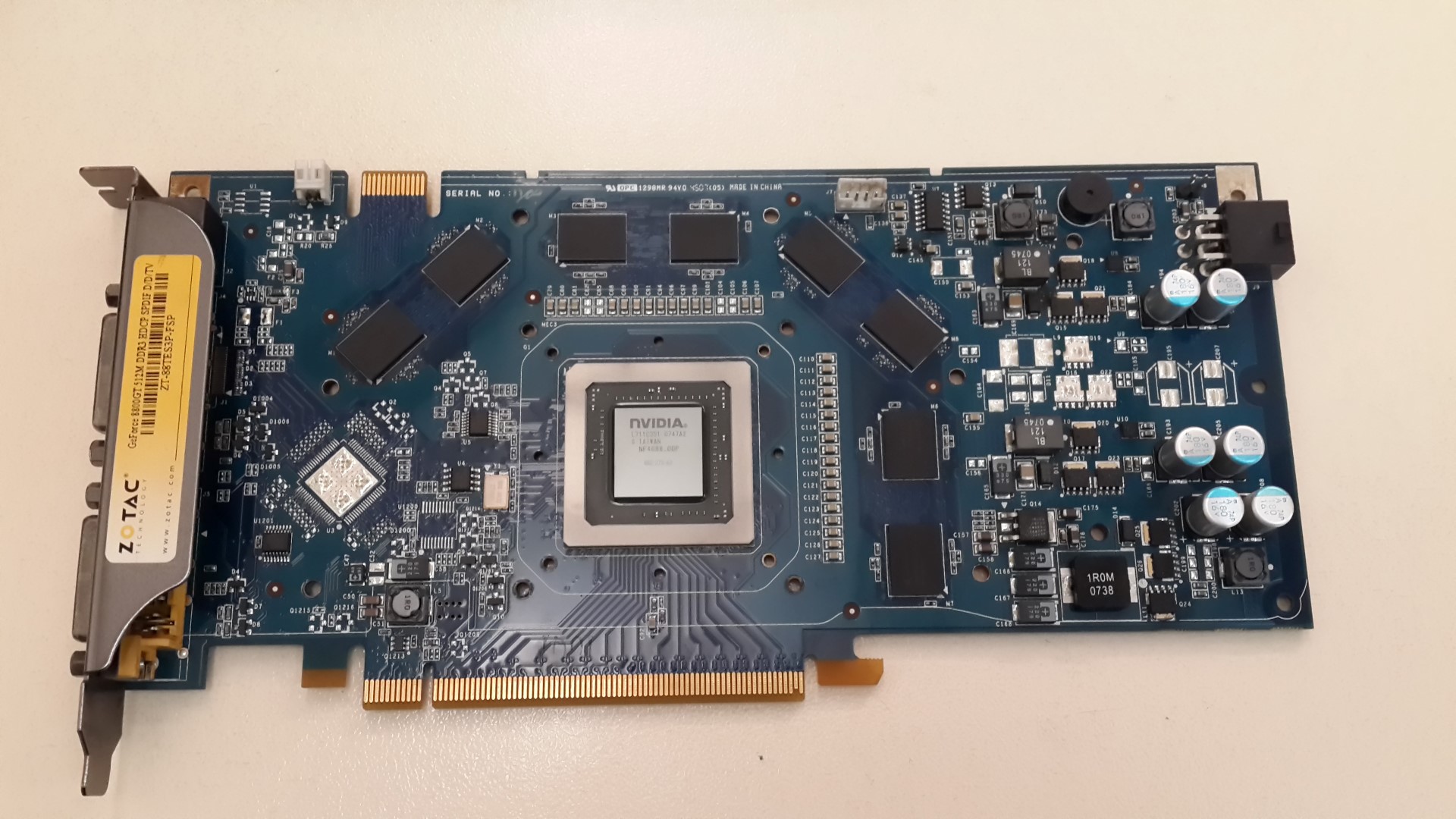

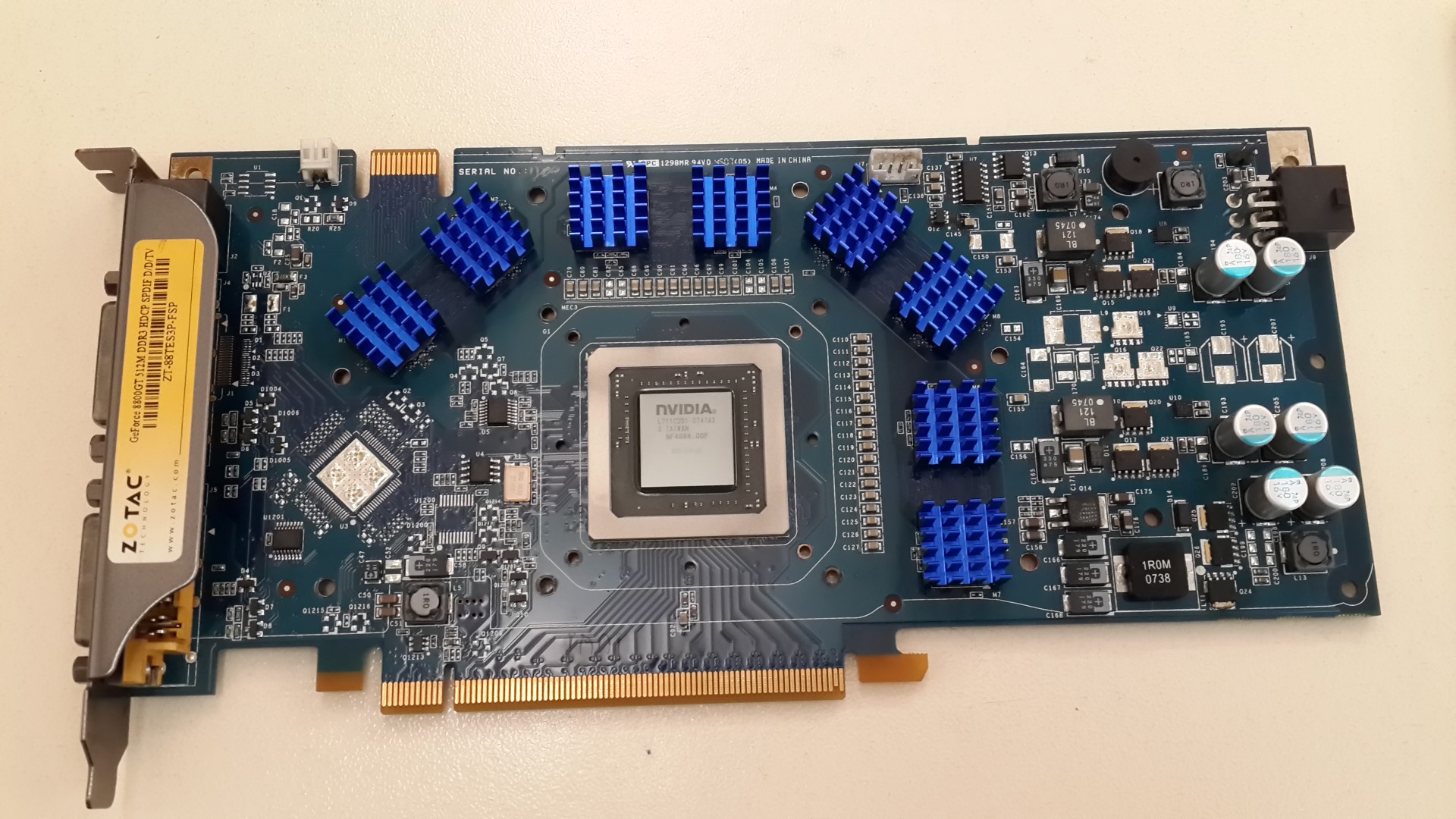

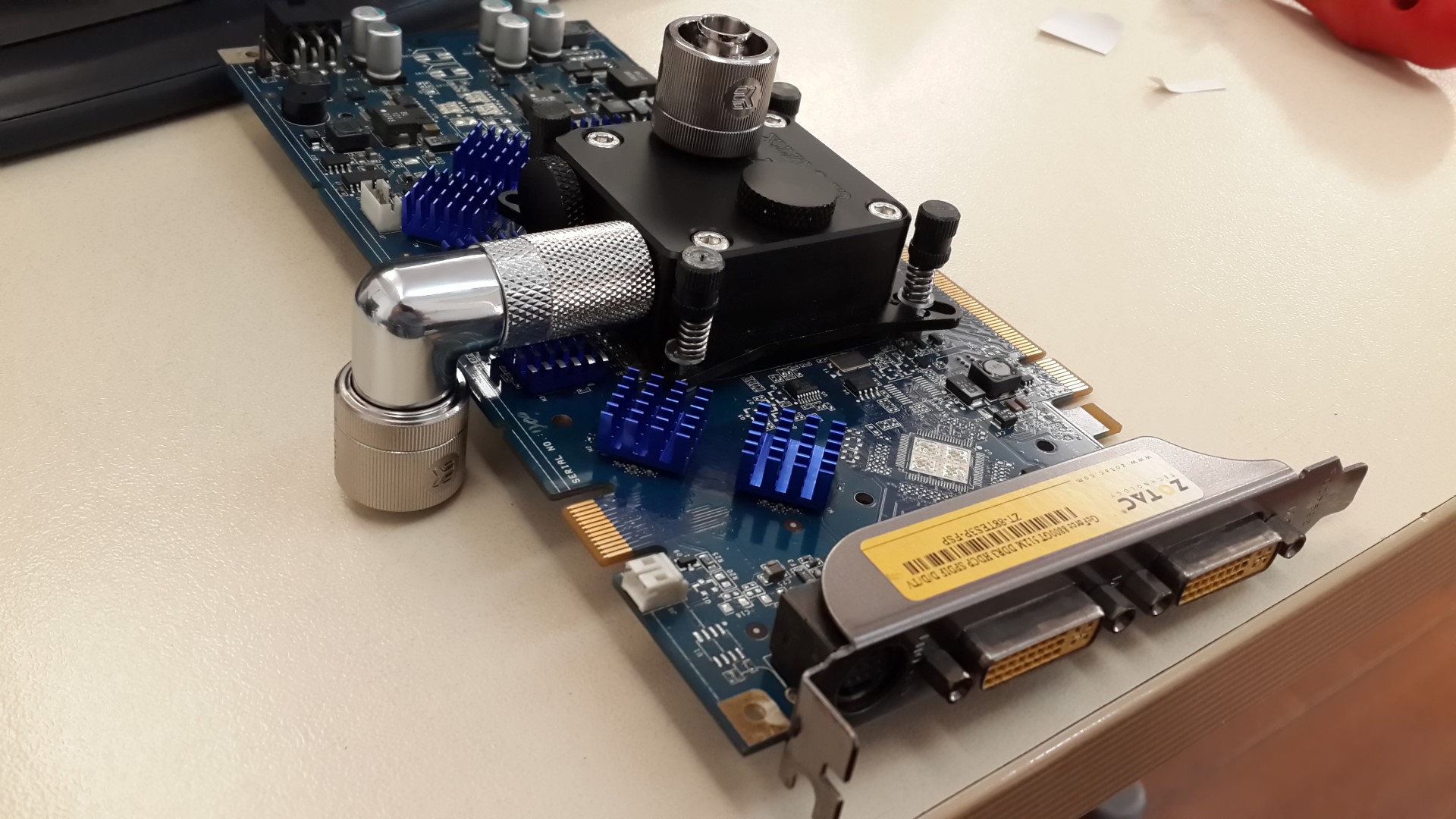

Sırada ekran kartı işlemleri var. Ekran kartım 8800GT yani oldukca eski bir kart. Bu yüzden fazla bir yatırım yapmadan olayı çözmek istedi.(ucuz bir universal soğutucu ile işi bitirmeye çalıştım) Bu işlem için default soğutucu söktüm ve aldığım aleminyum ram soğutucuları taktım. vga blogu ile gpu arasına termal macun koymaktansa termal pad kullanmayı tercih ettim. Çünkü gpu nun üzerinde daha öncesinde zaten termal pad kullanılmıştı ve dar bir alan olduğu için vga blogunu yüzeye sıfırlamanın zor olacağını düşündüm. termal pad arada boşluk kalmasına karşı daha etkili bir çözüm. Macun pek sağlıklı gelmedi bu iş için. (thermal pad'i EKWB den aldım) neyse vga blogunu sıkma ayaklarını kumpas ile ölçerek hepsinin eşit şekilde sıkılmasını sağlamaya çalıştım. (mm bazında bunu yapabiliyorsunuz fakat 1/10 hassasiyetinde bu ayakları eşit şekilde sıkmak çok zor. VGA blogunun takılmasından sonra gerekli rakor bağlantılarını da yaptım. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|

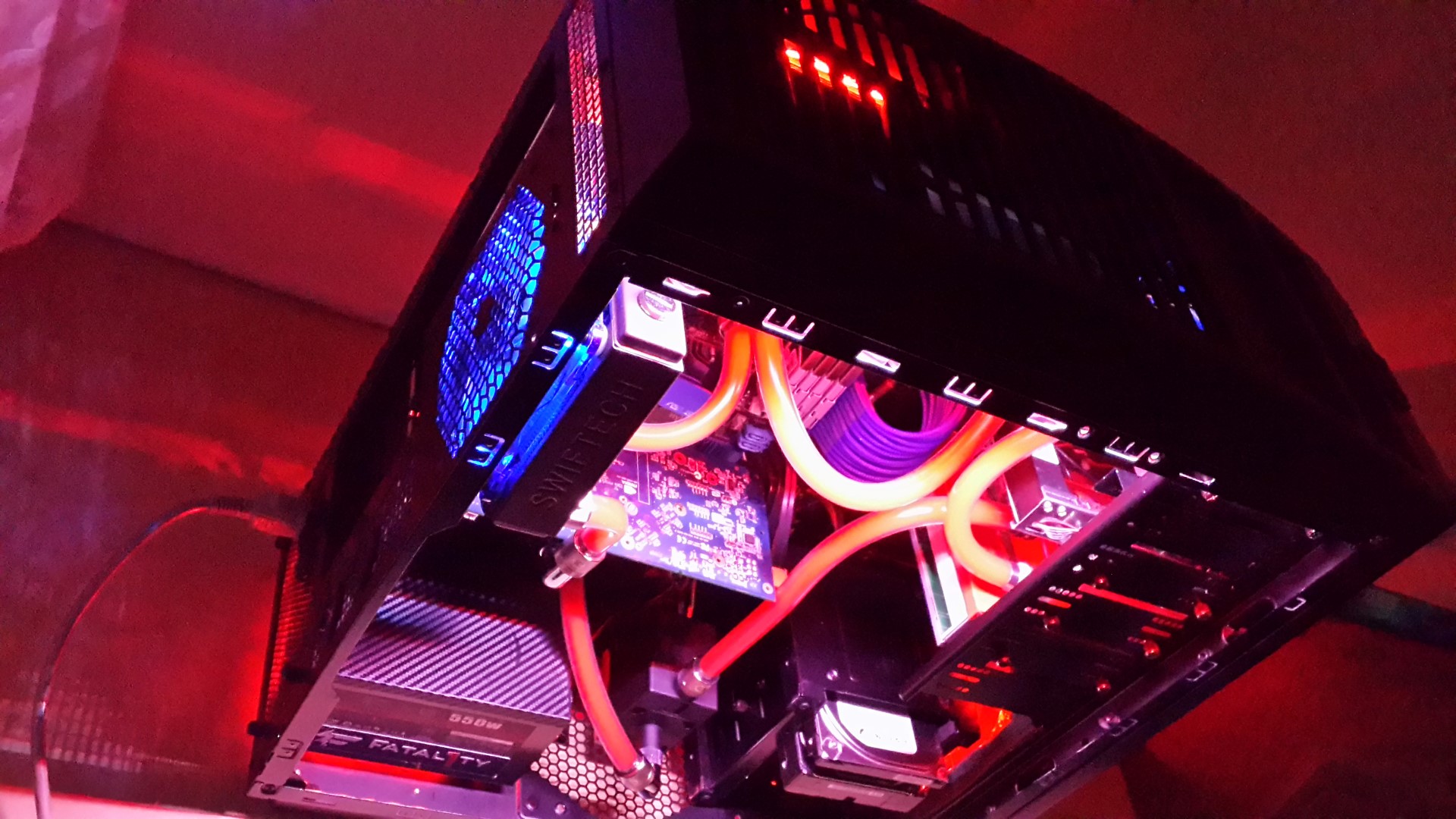

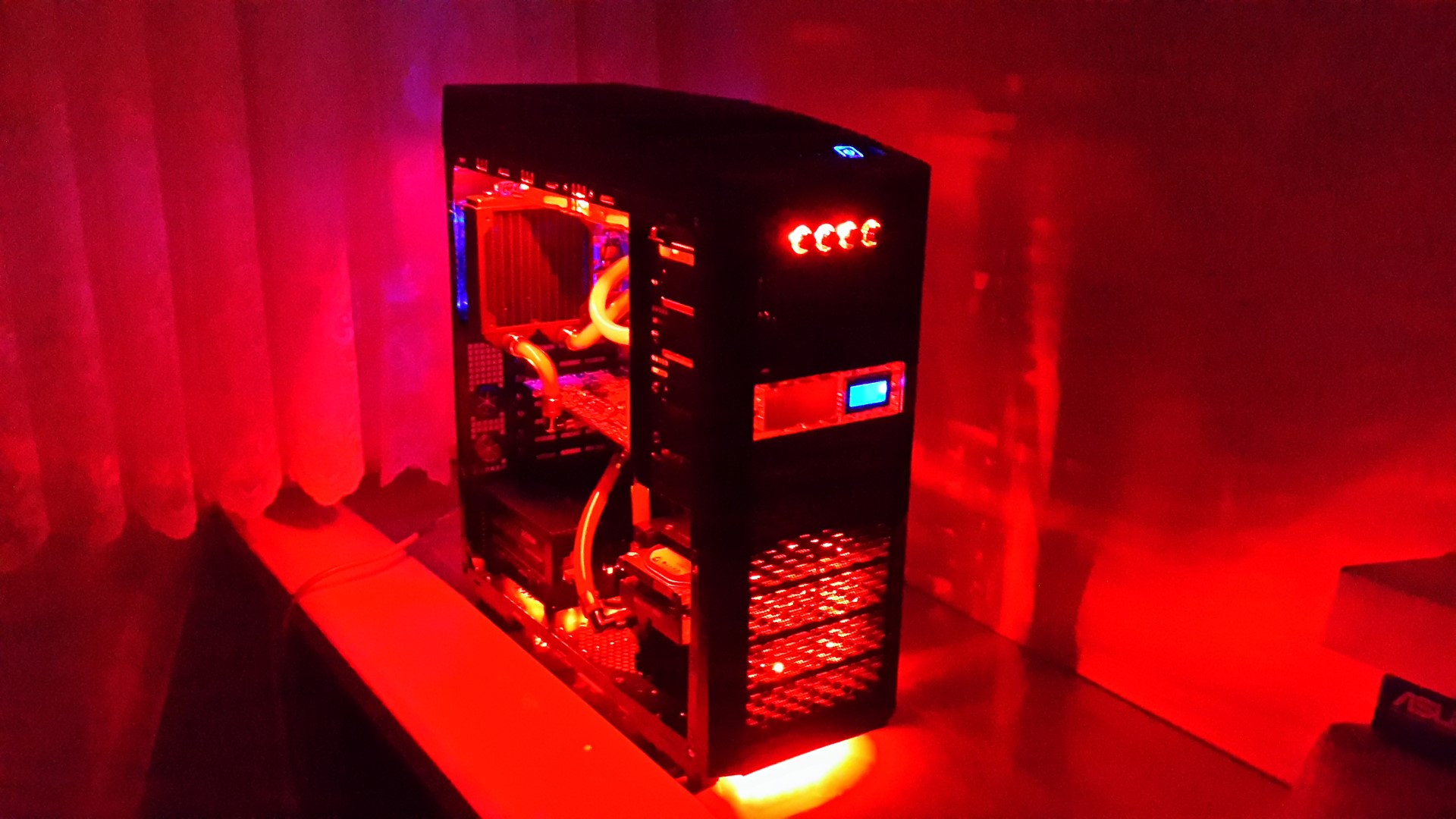

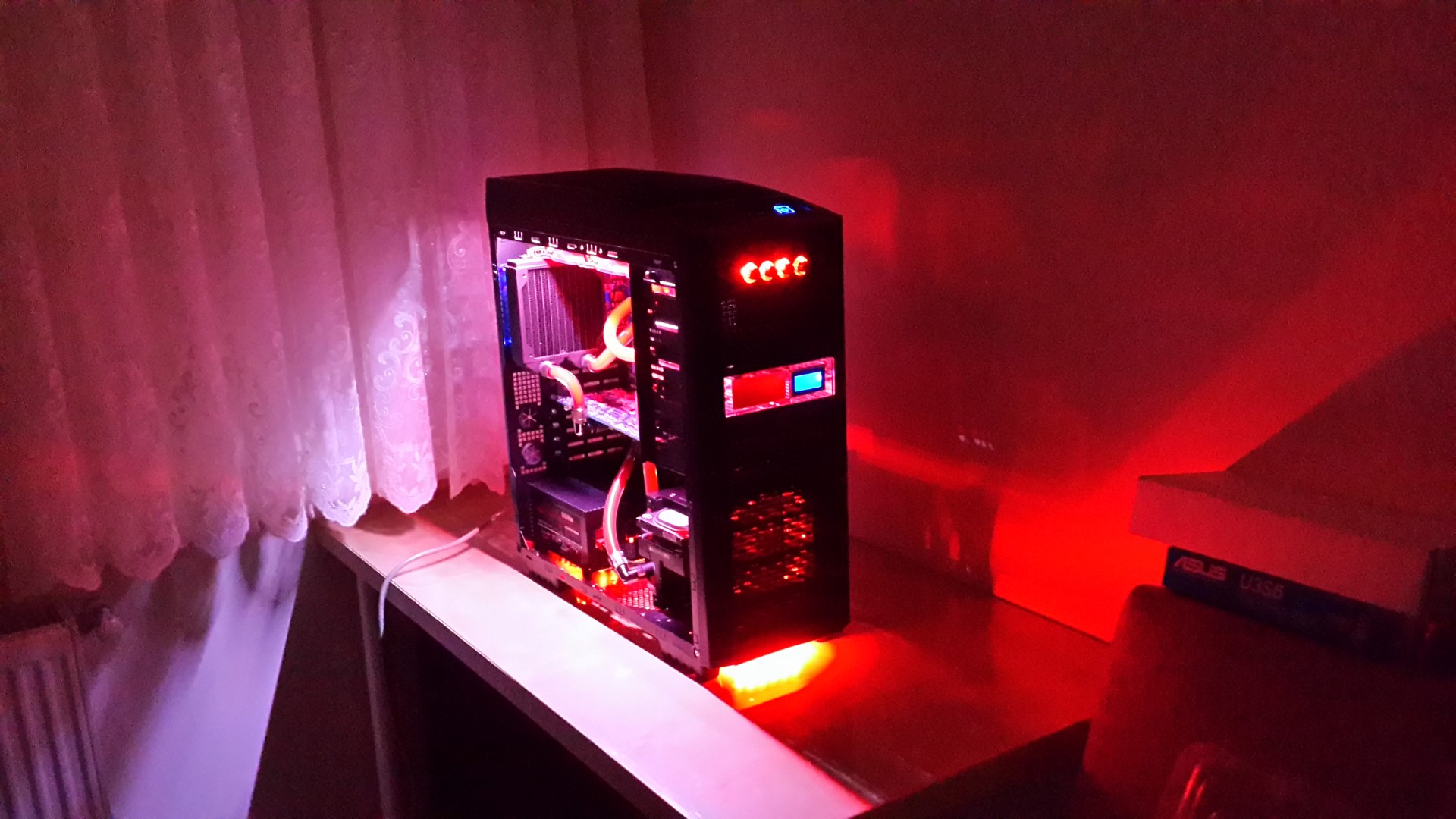

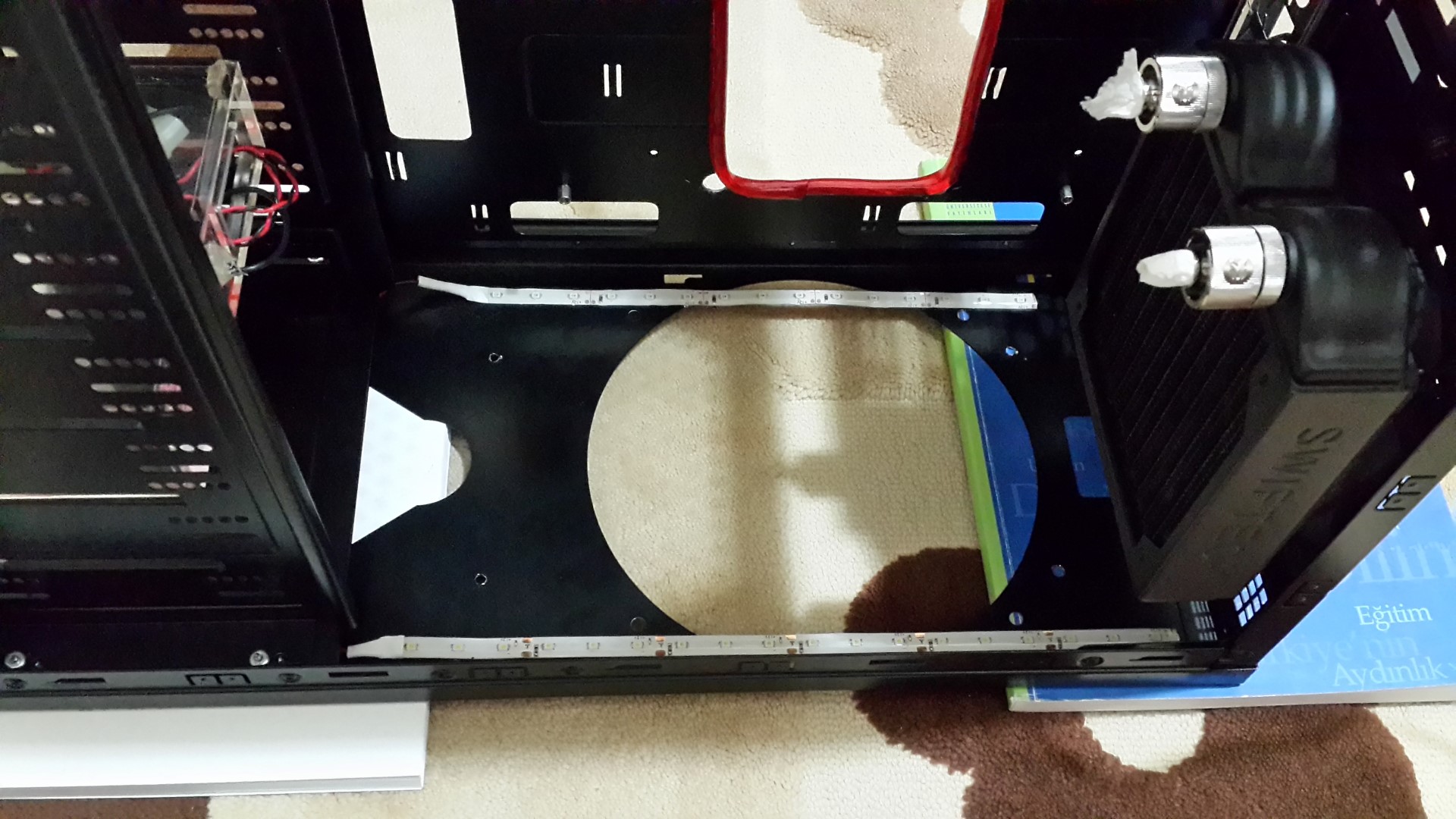

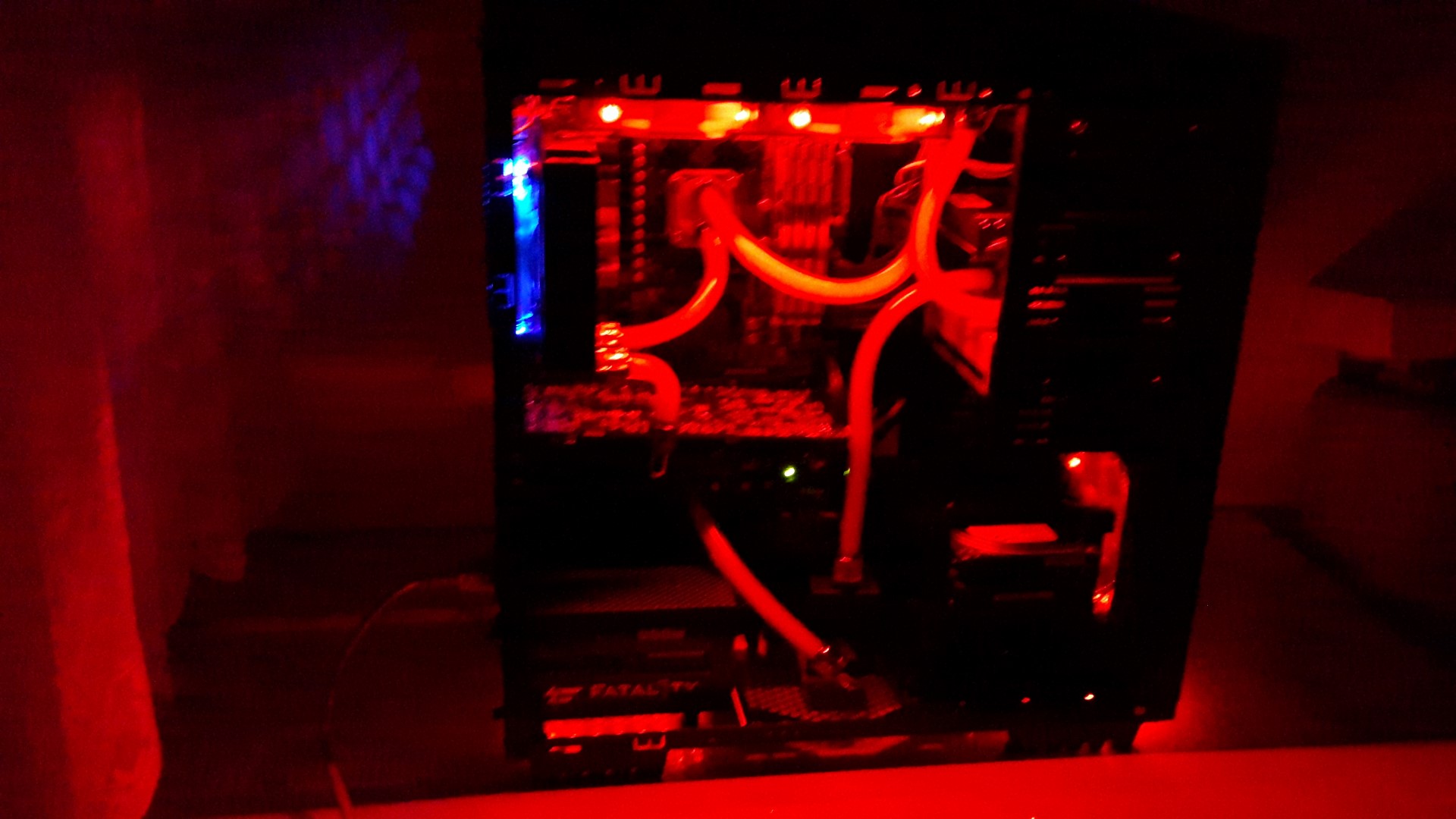

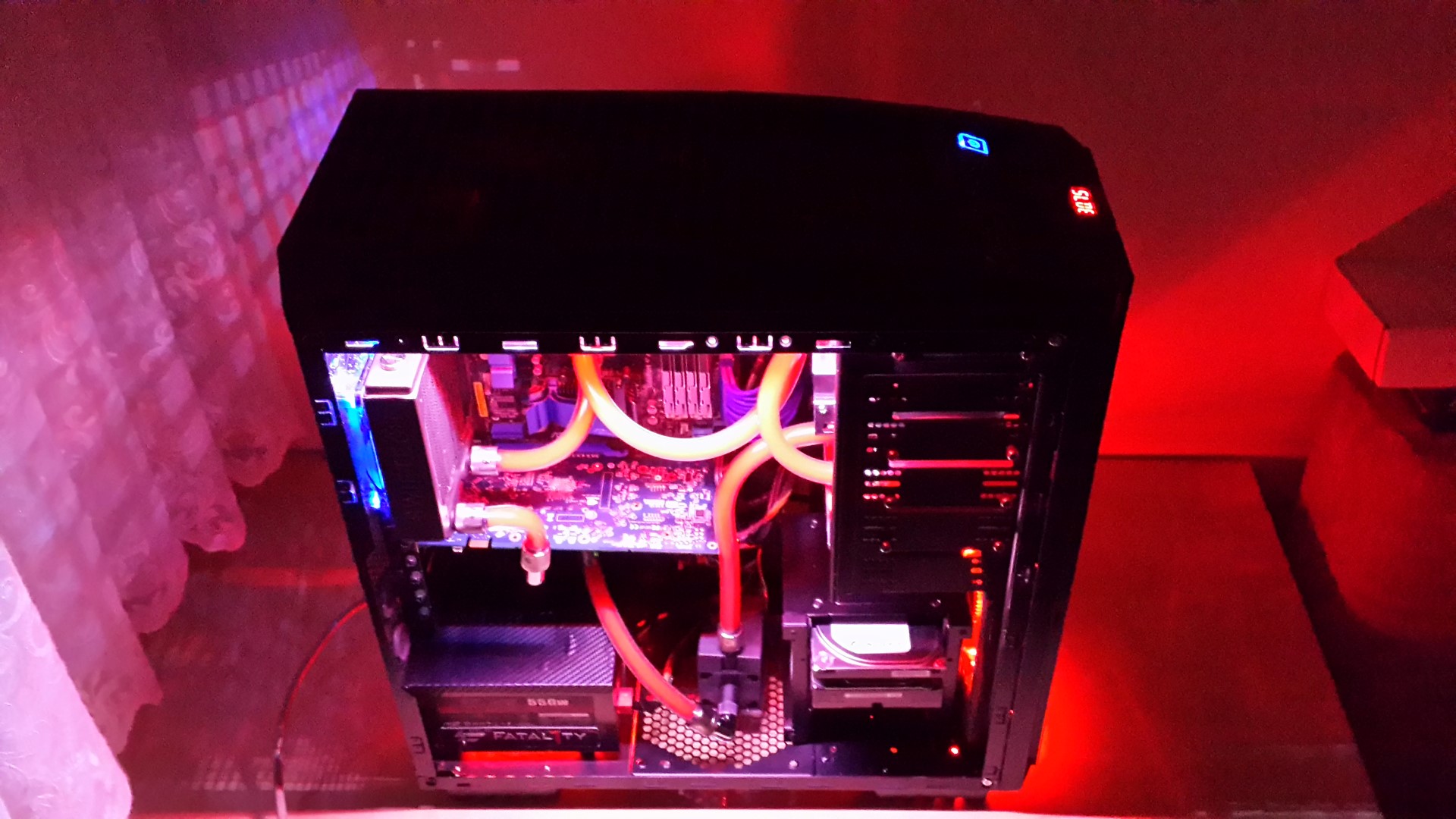

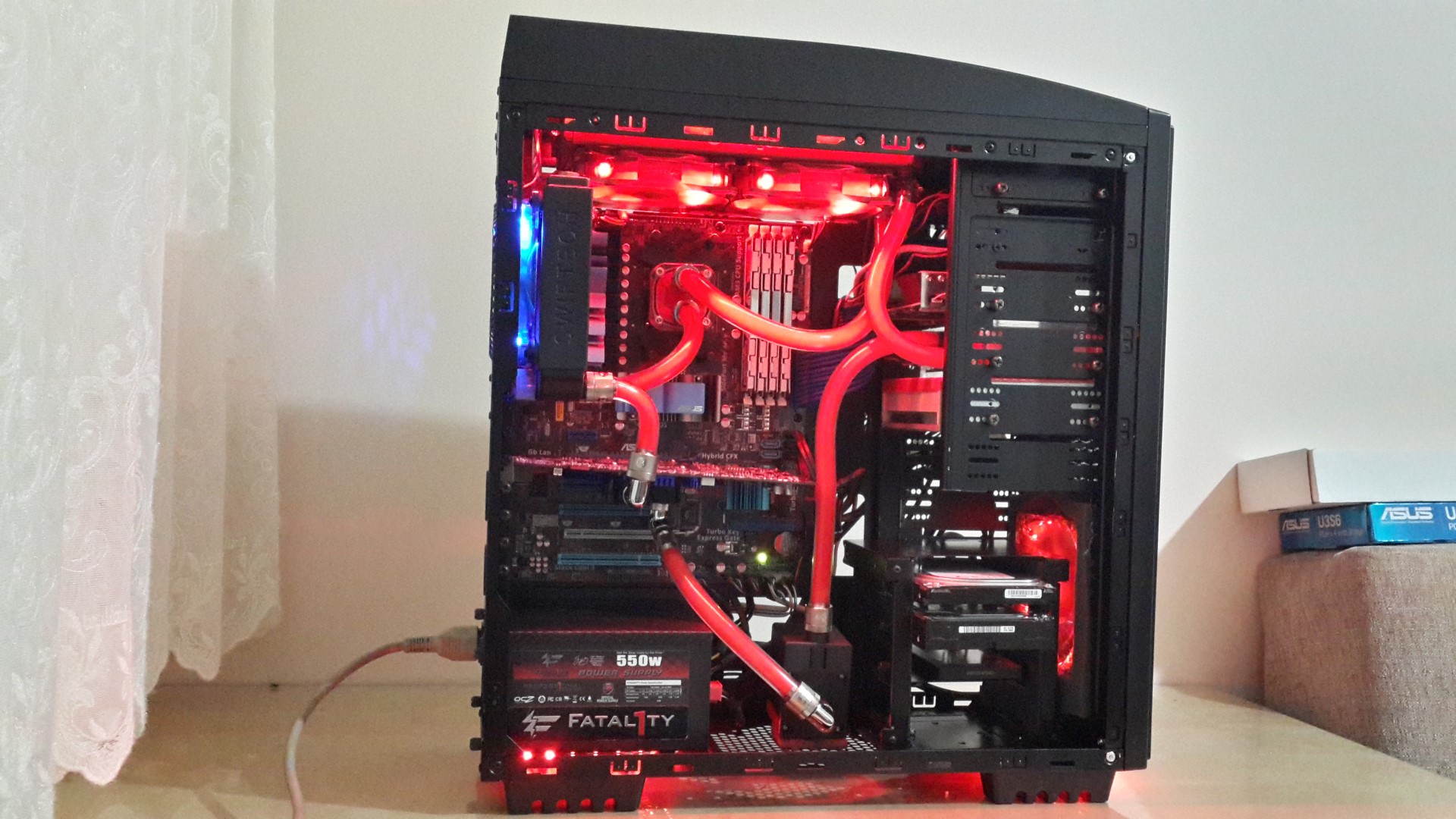

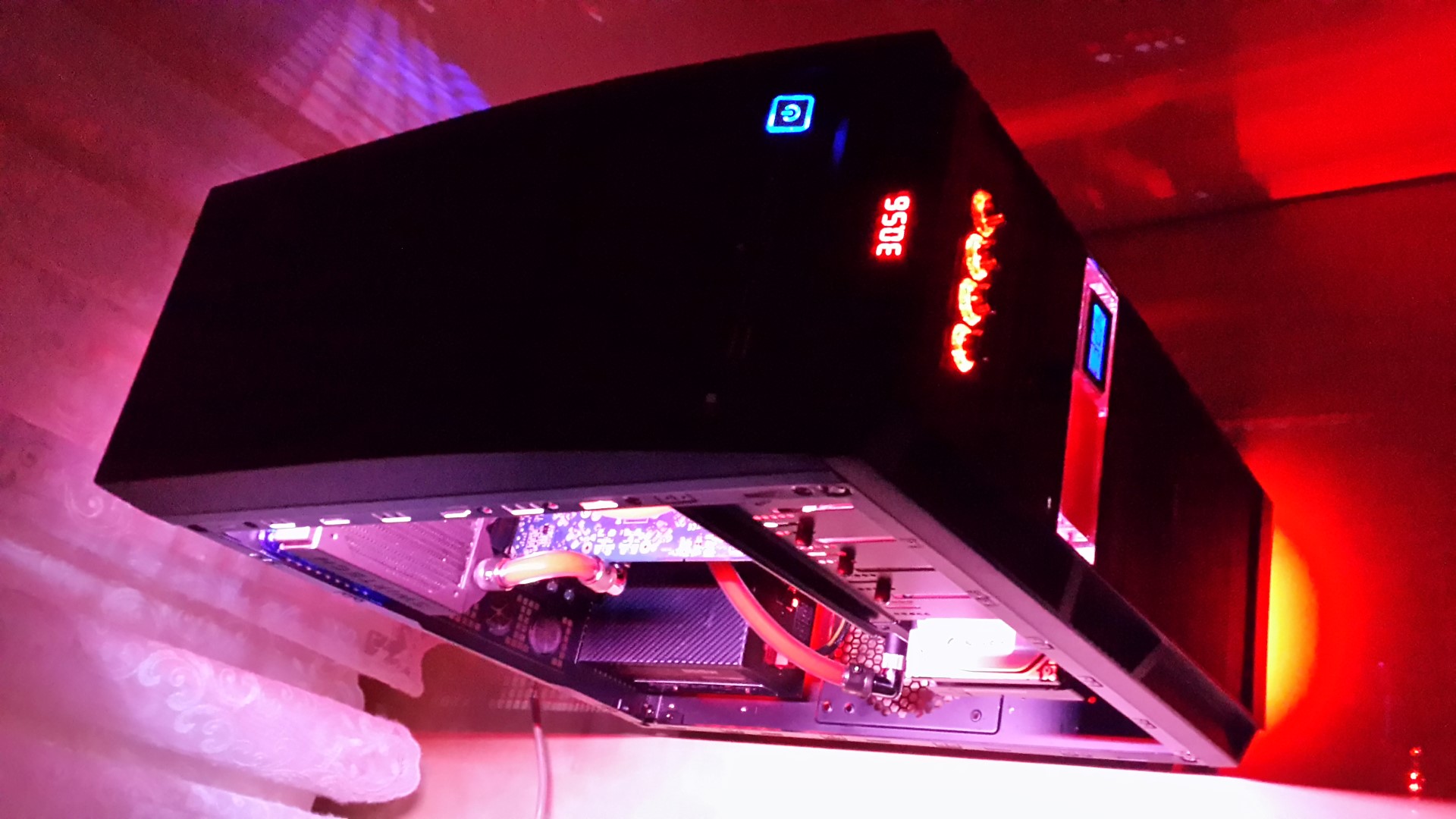

Şimdi kasa ışıklandırması için bir miktar led çalışması yapalım. Ledleri tavana ve iç kısımda bir kaç gizli noktaya koydum. (power supply' in altına L şekilde) Tabi birde kasanın altına ön tarafa. Kırmızılar sabit yanarken, beyaz led kasanın üzerine daha önceki çalışmamda yaptığım küçük bir düğme ile kontrol ediliyor. (bu düğme ilerleyen resimlerde görünüyor beyaz renki. Fakat üstüne şapkasını daha sonra koyacağım. Beyazı aydınlatma için kullanıyorum. Arada su sızıntısı vs varmı detaylı görebilmek için bence gerekli. Ledlerin metresi 5TL belki daha ucuzada bulunabilirdi ama araştıracak vaktim olmadı. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|

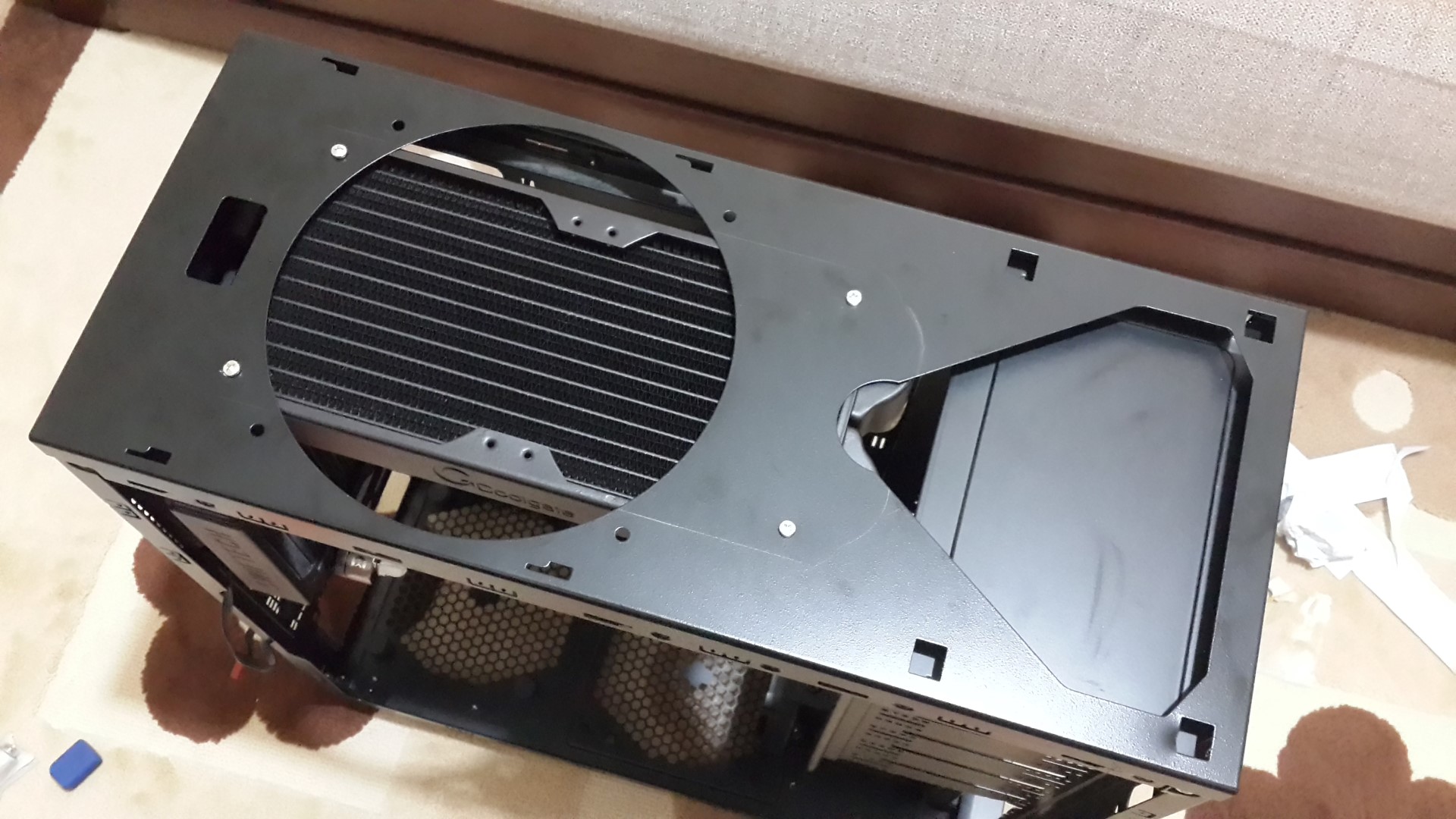

Radyatörlerin konumları ve led bağlantıları. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|

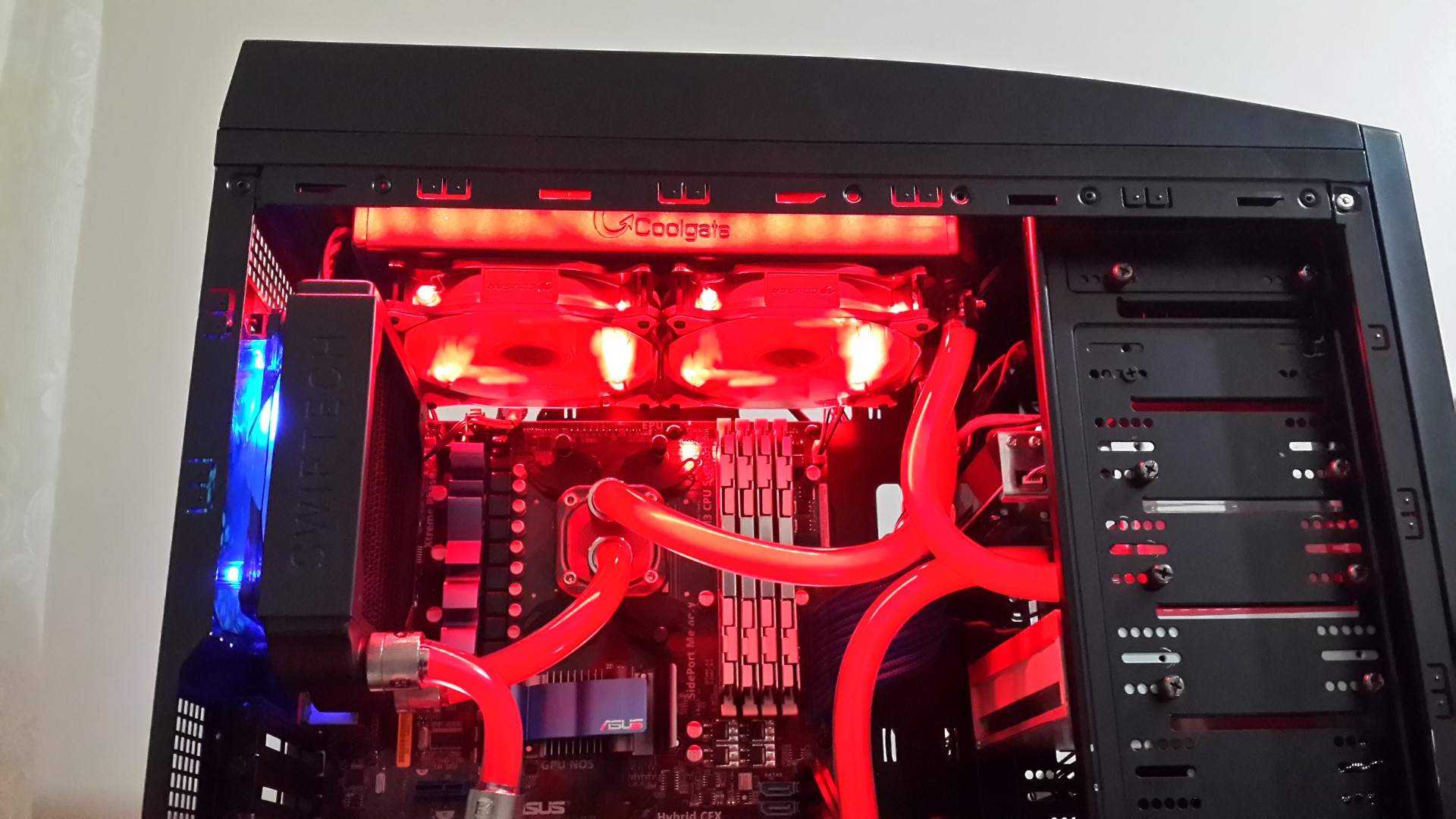

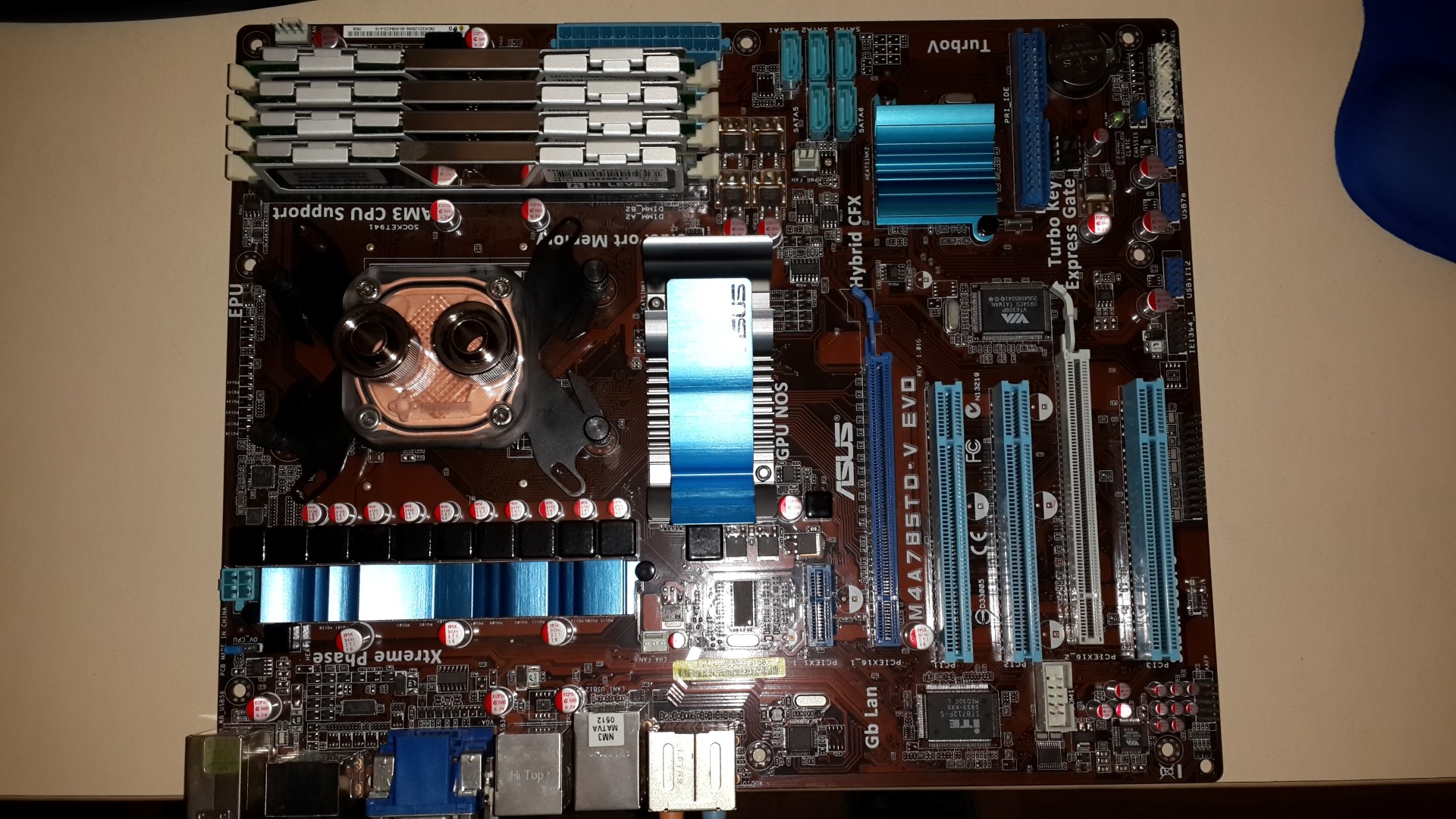

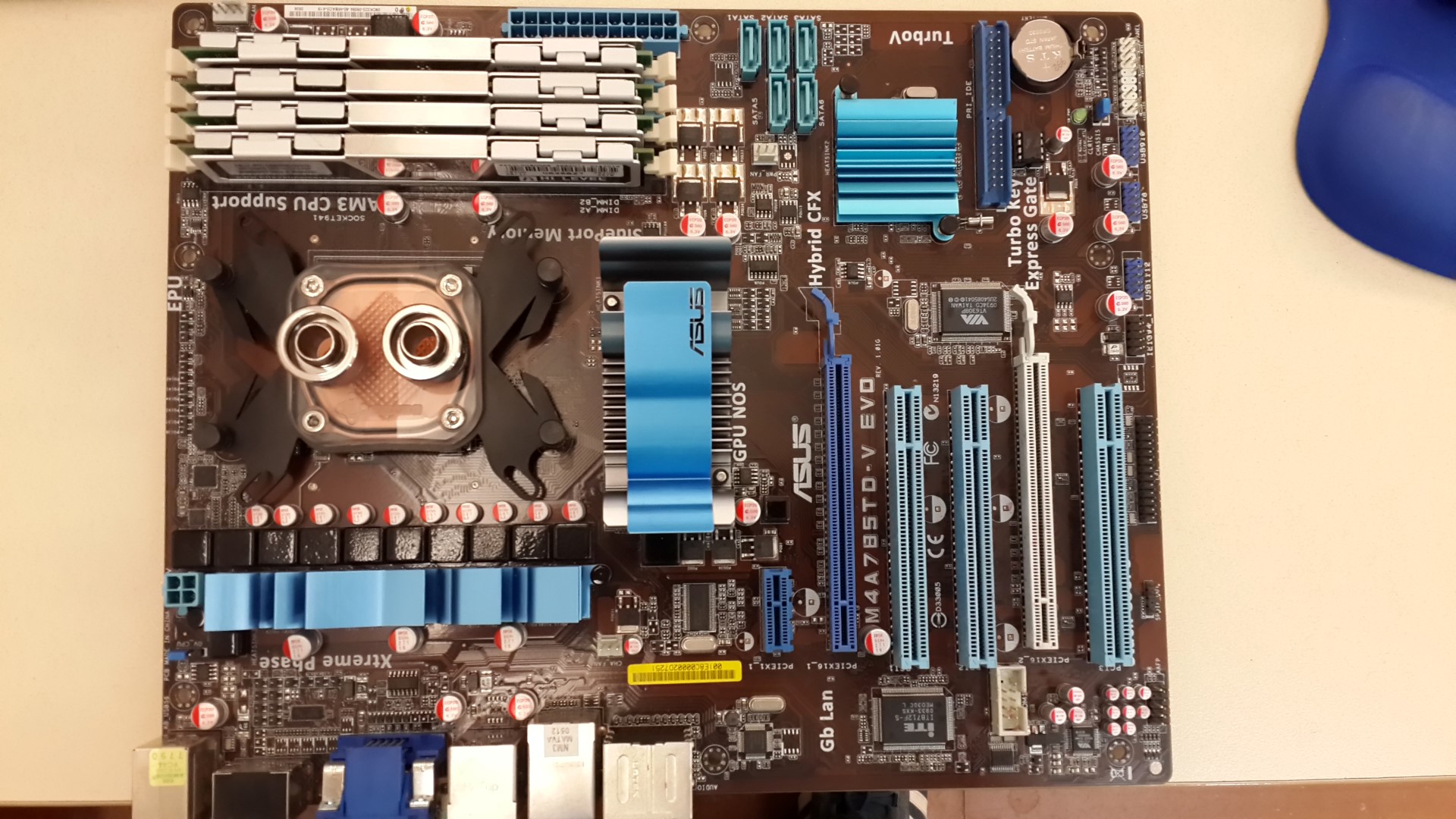

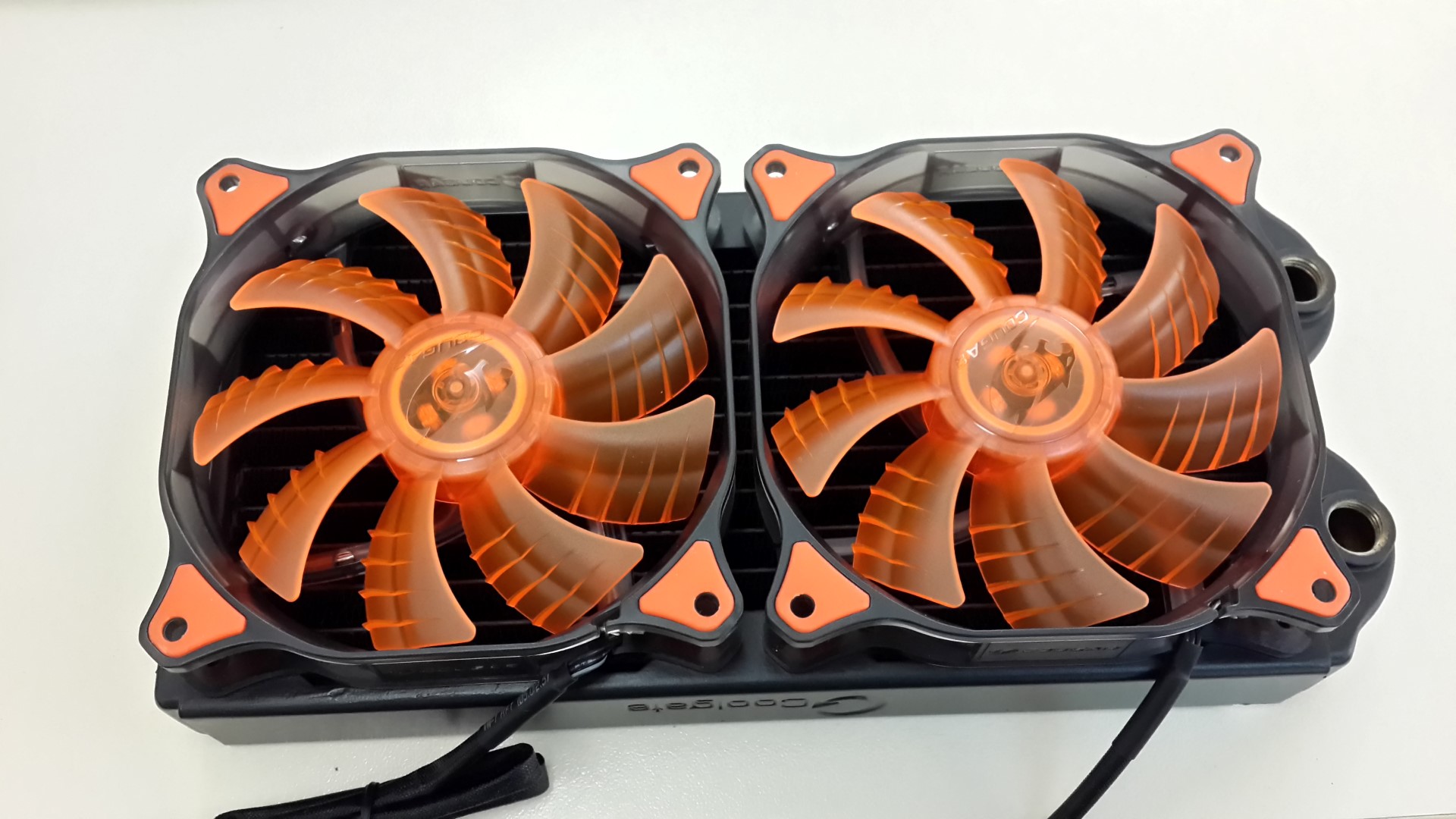

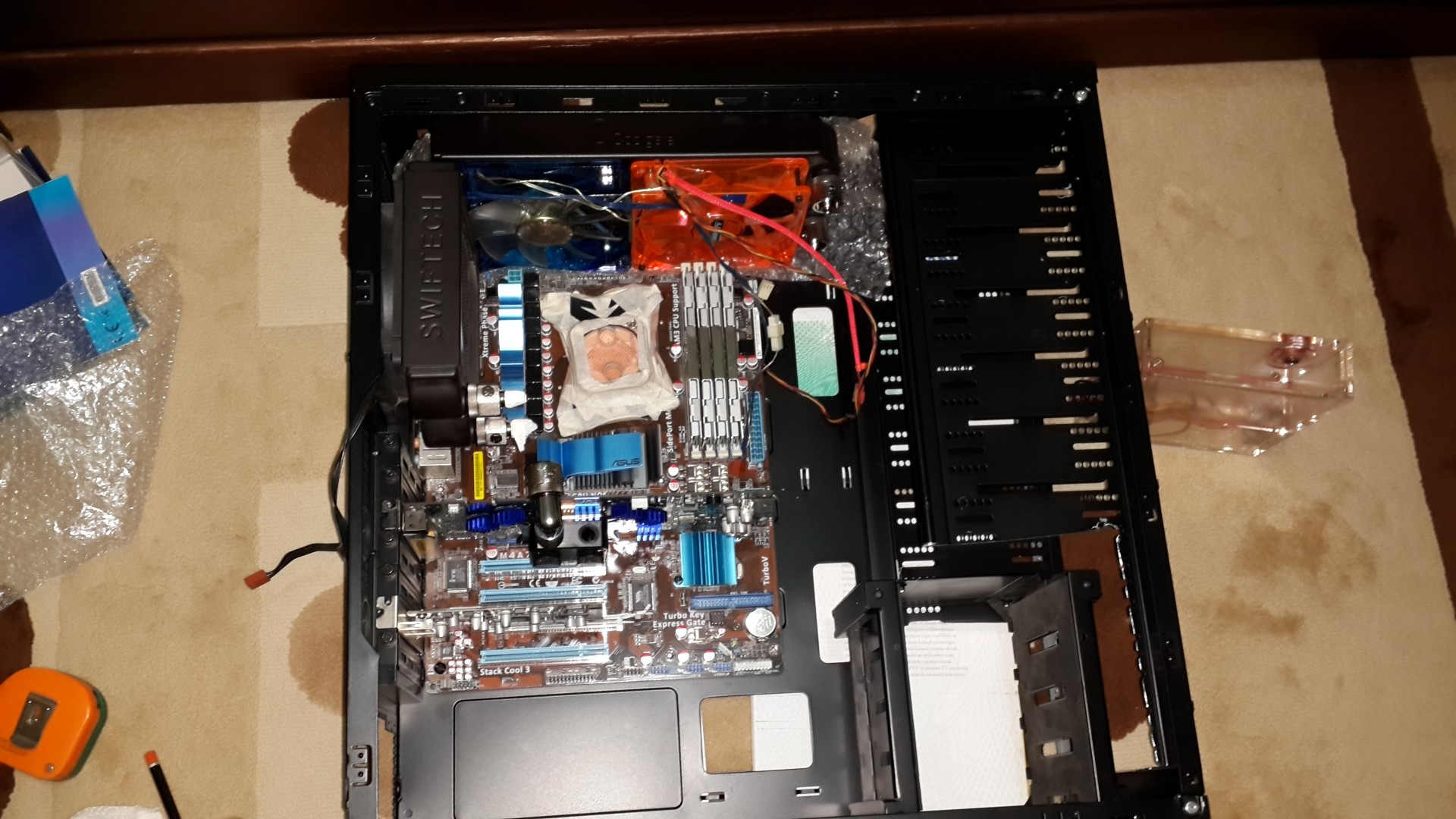

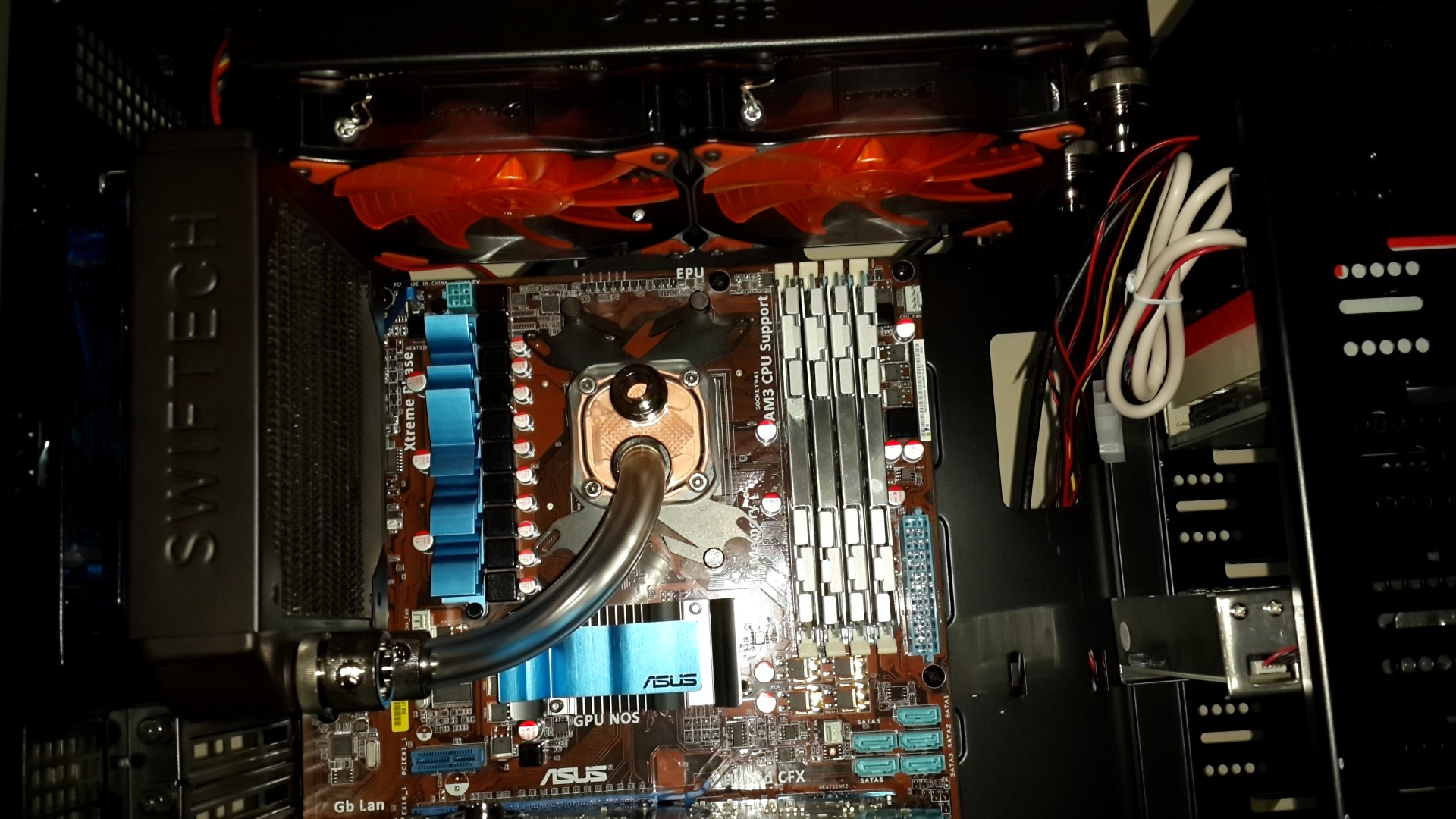

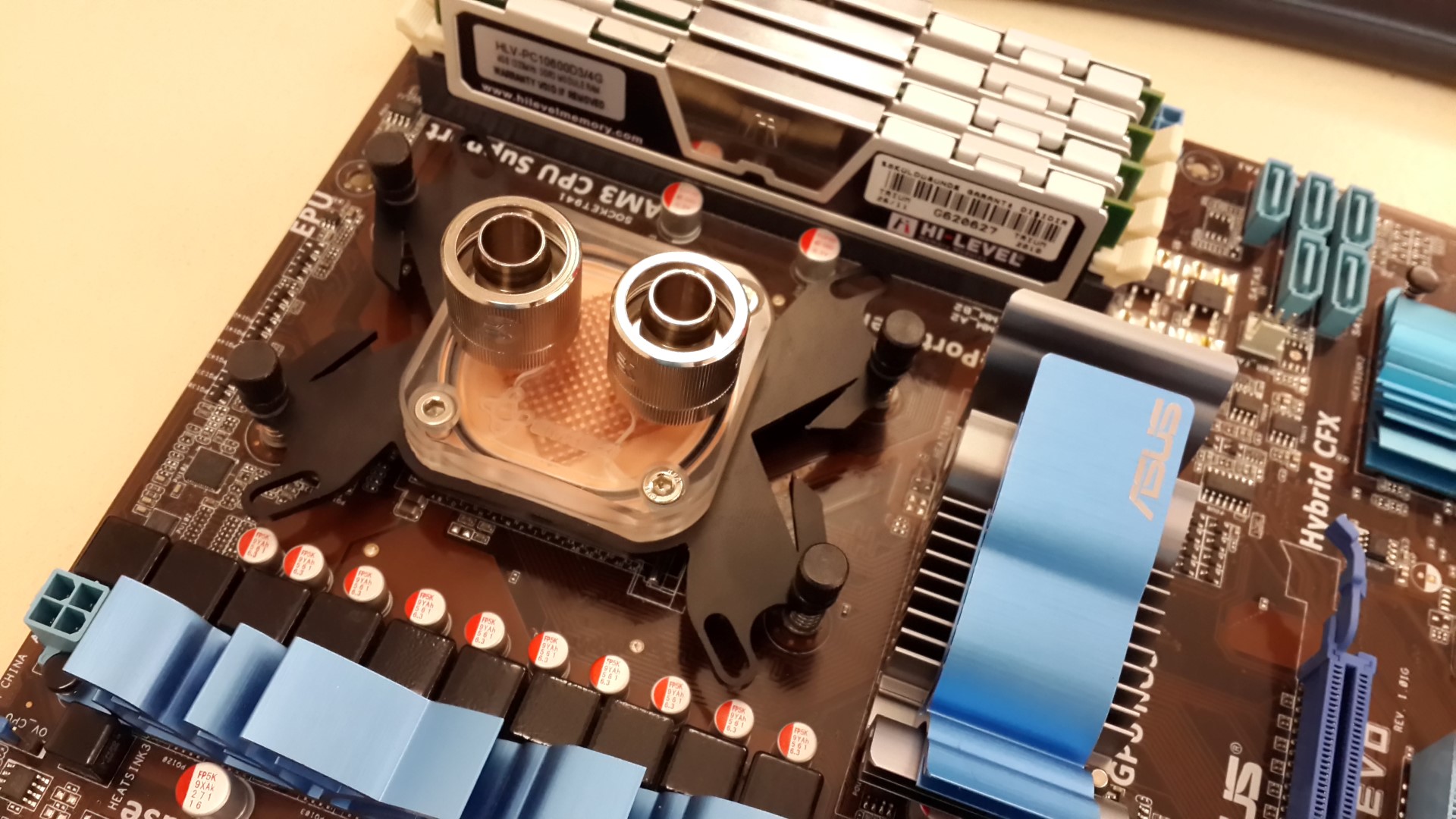

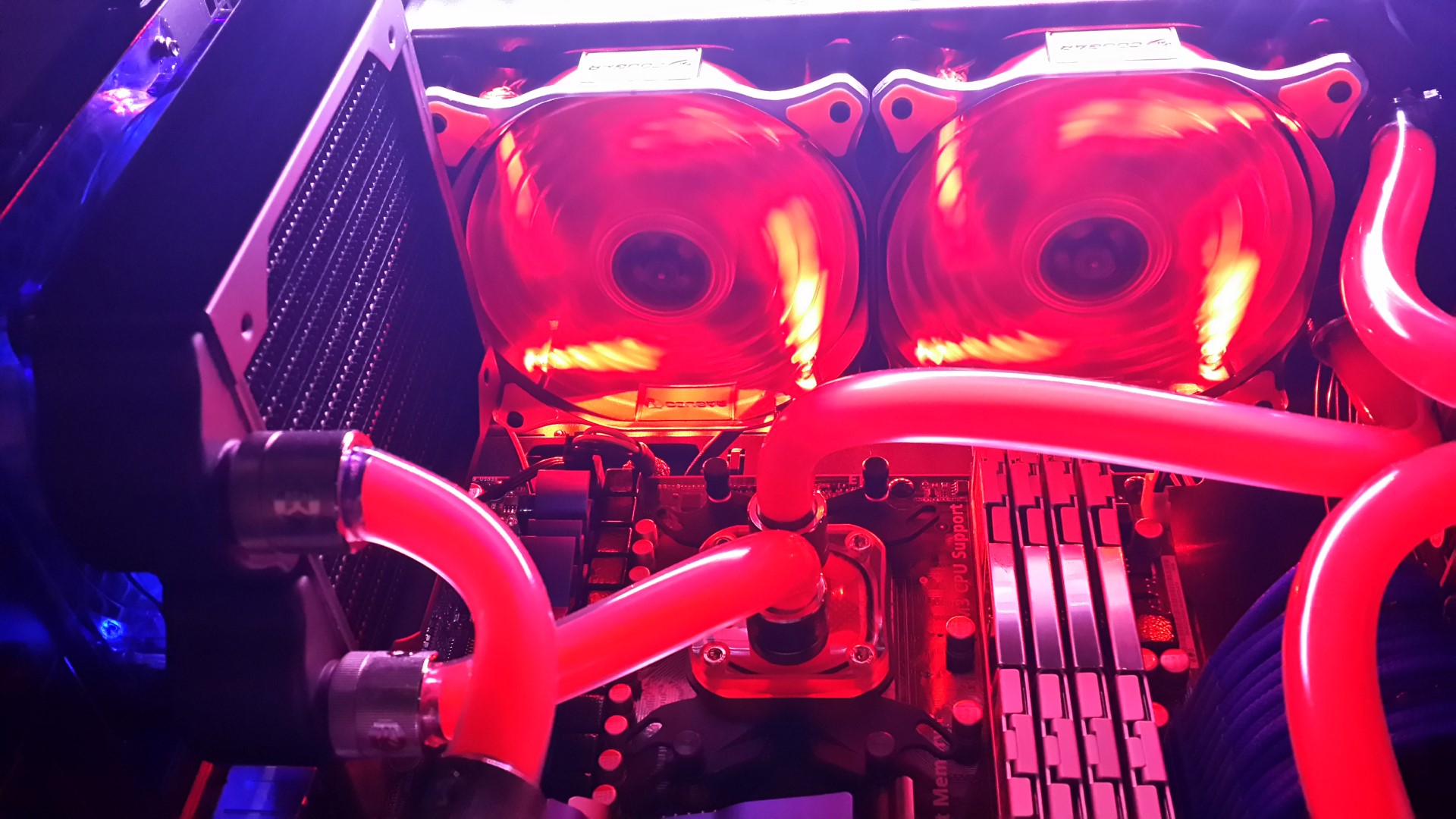

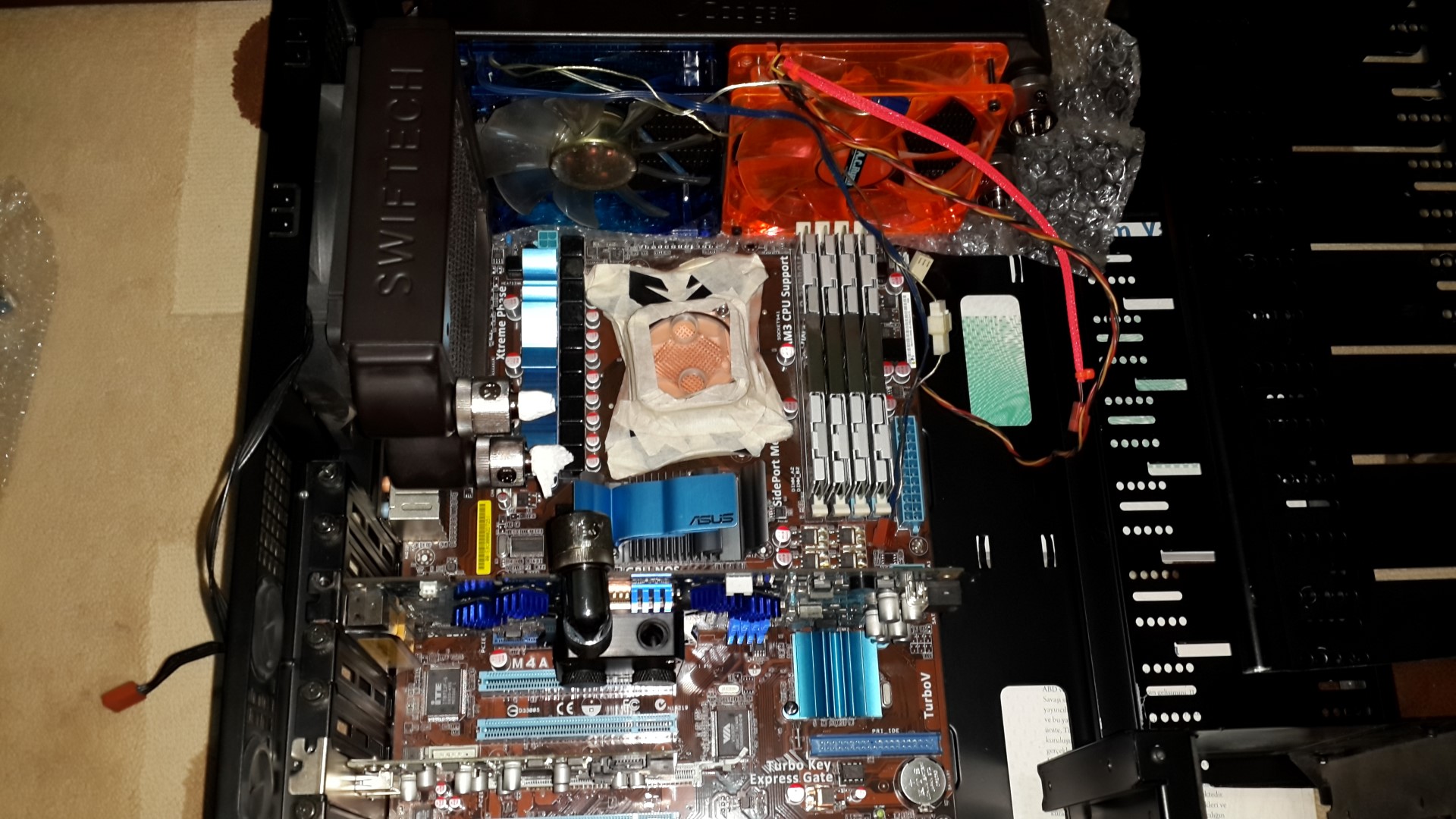

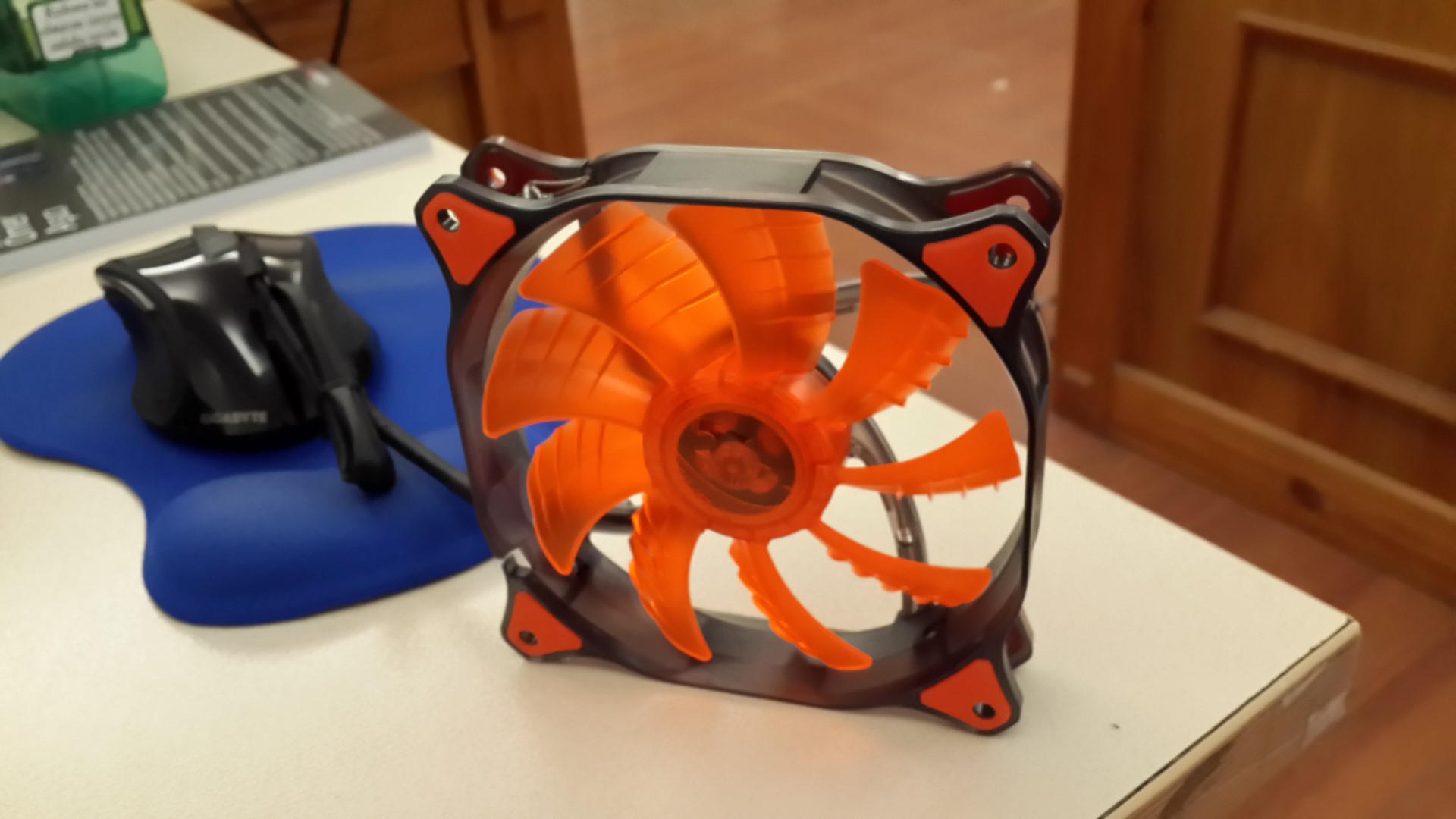

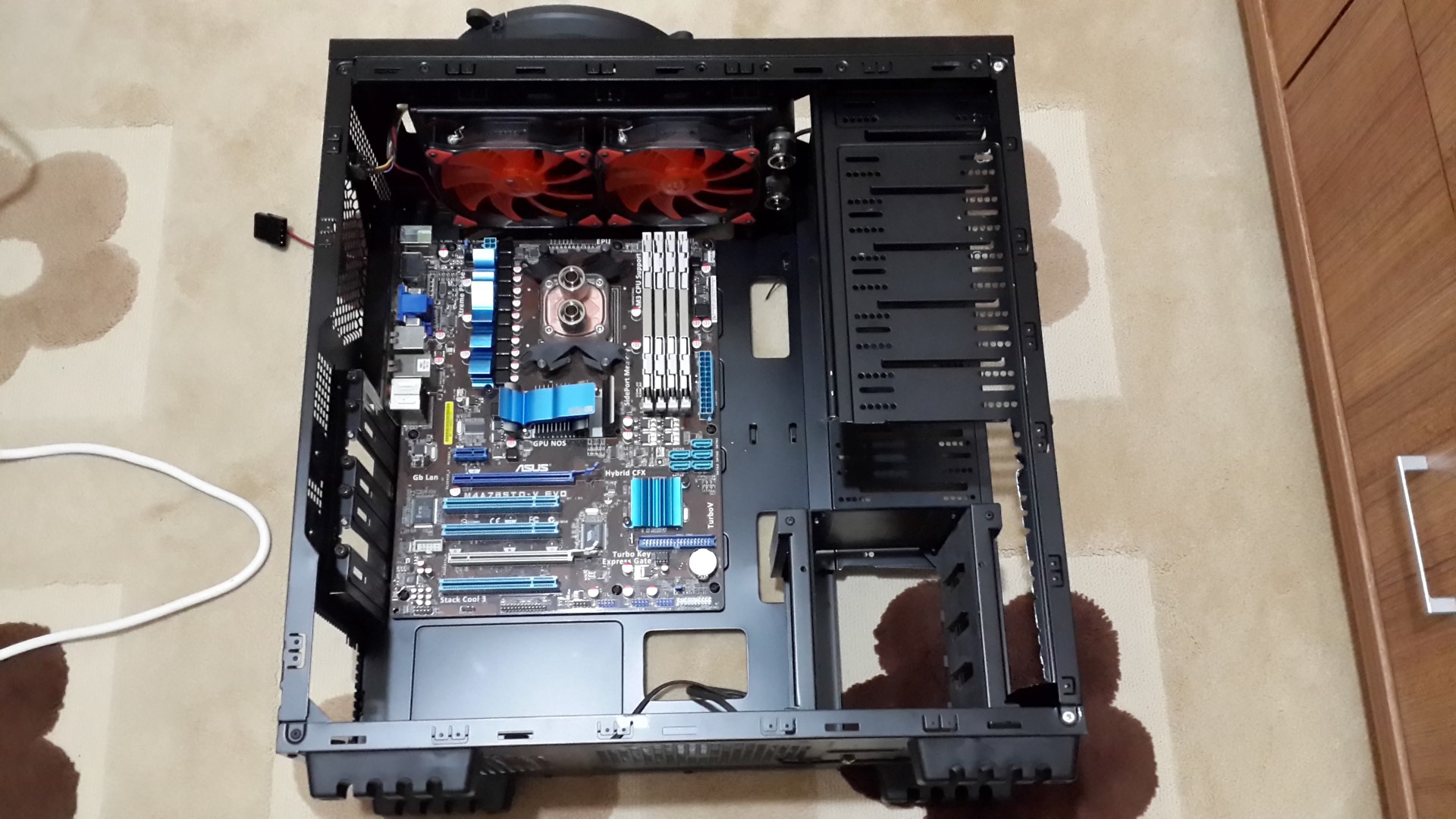

CPU blogunun anakarta bağlantısı, yeni caguar fanlarım ve radyatöre bağlantıları vs işlemler. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi fatality-one -- 19 Haziran 2014; 12:23:35 >
Bu mesaja 1 cevap geldi.
|

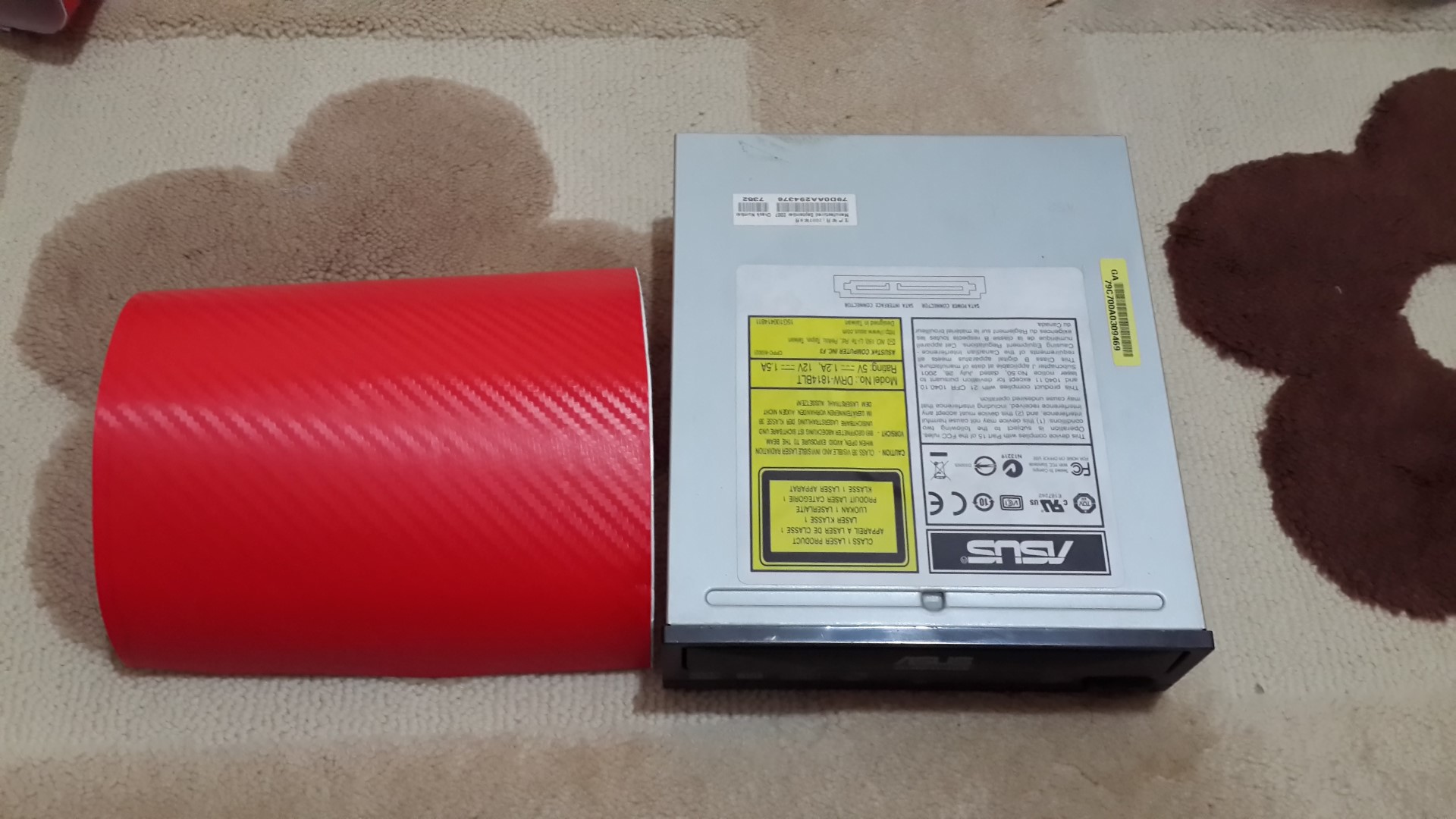

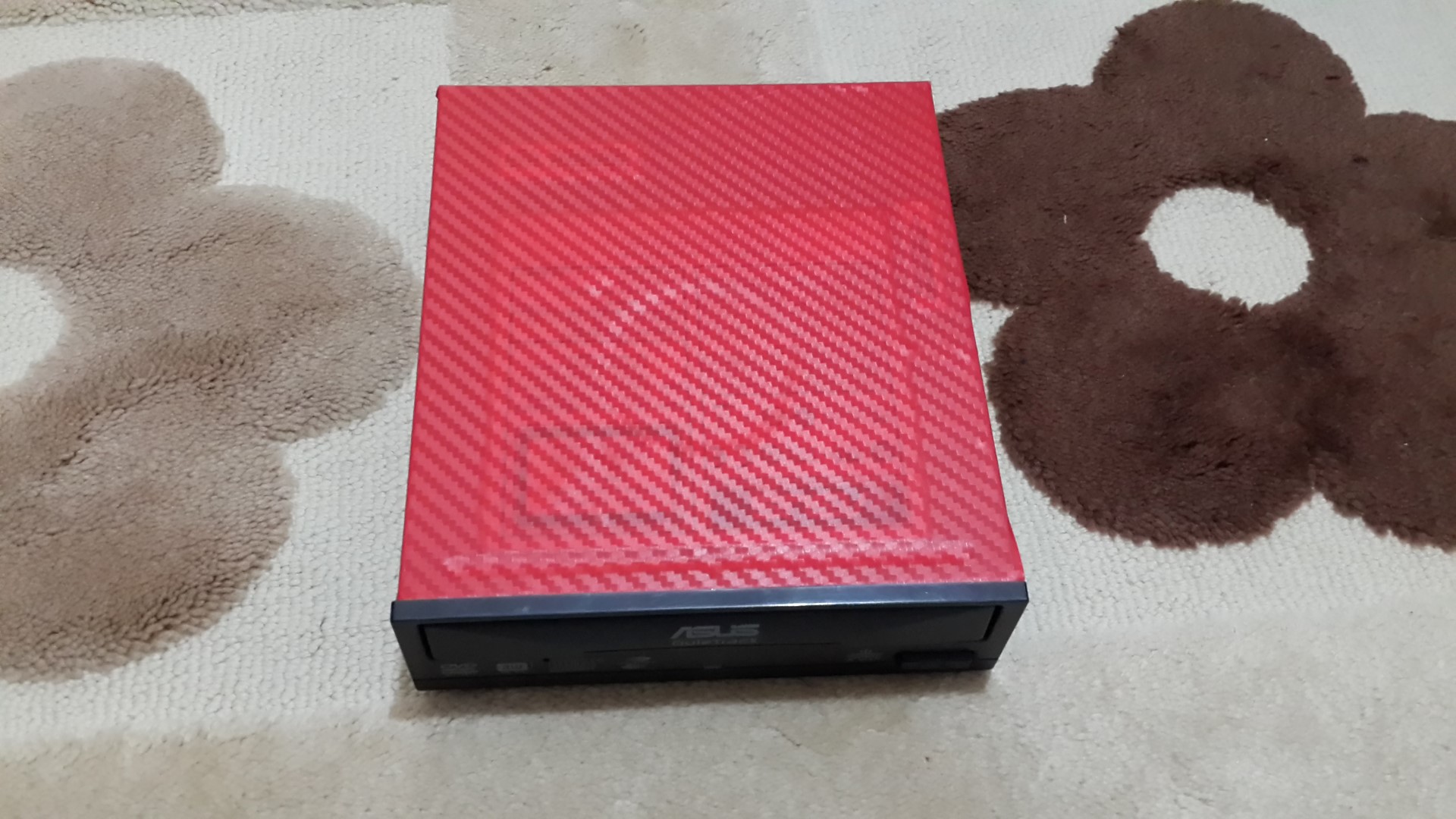

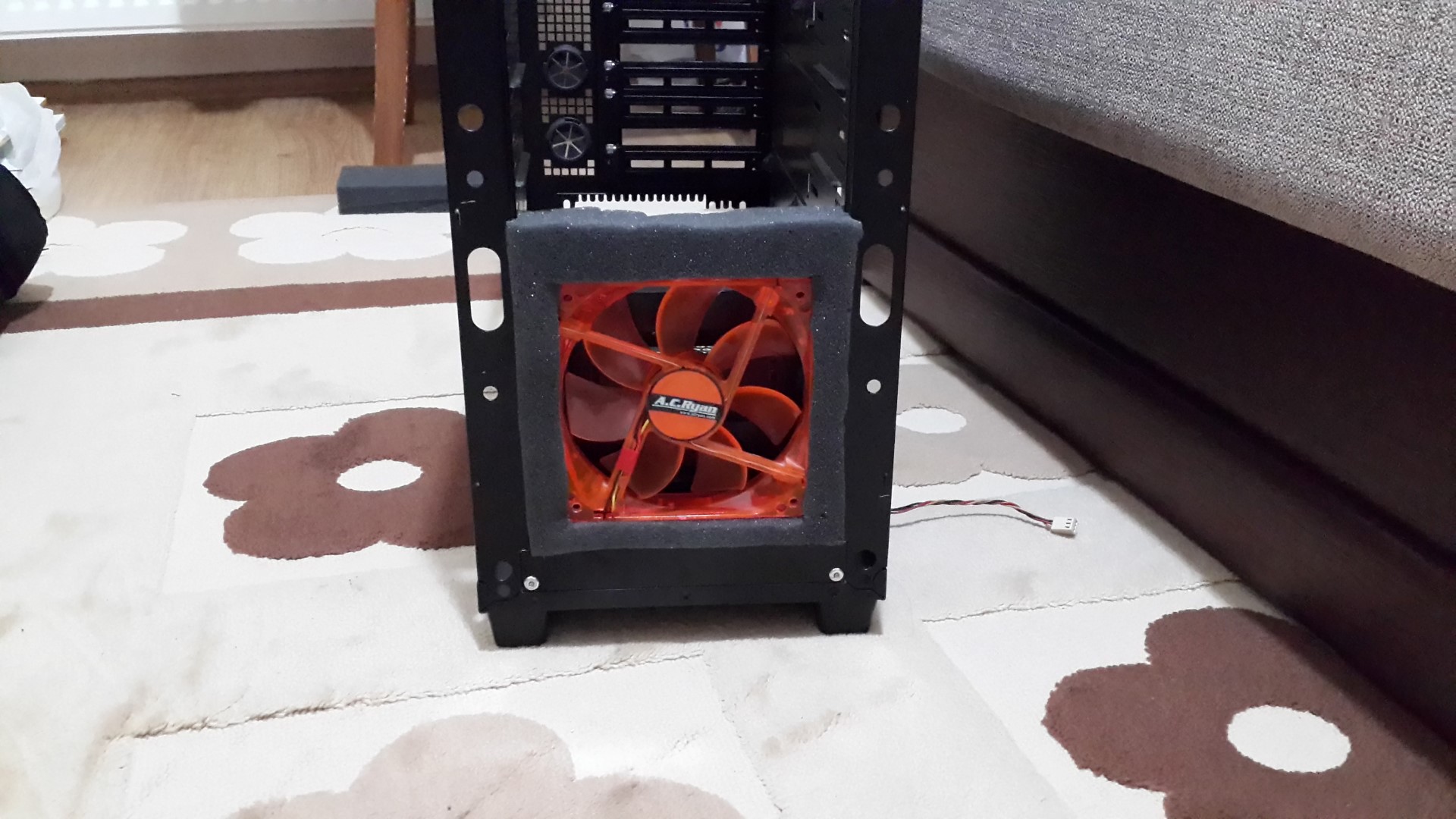

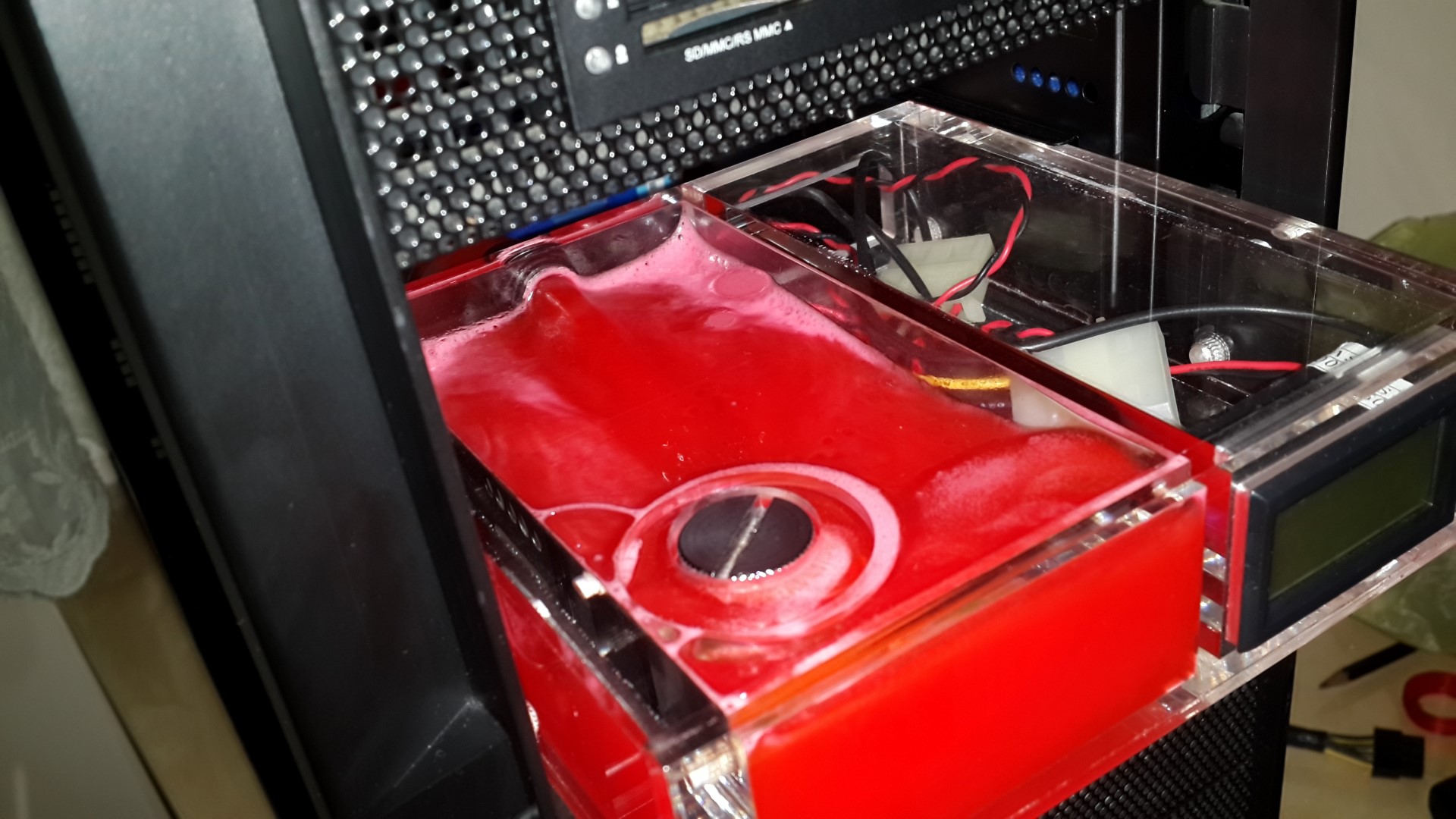

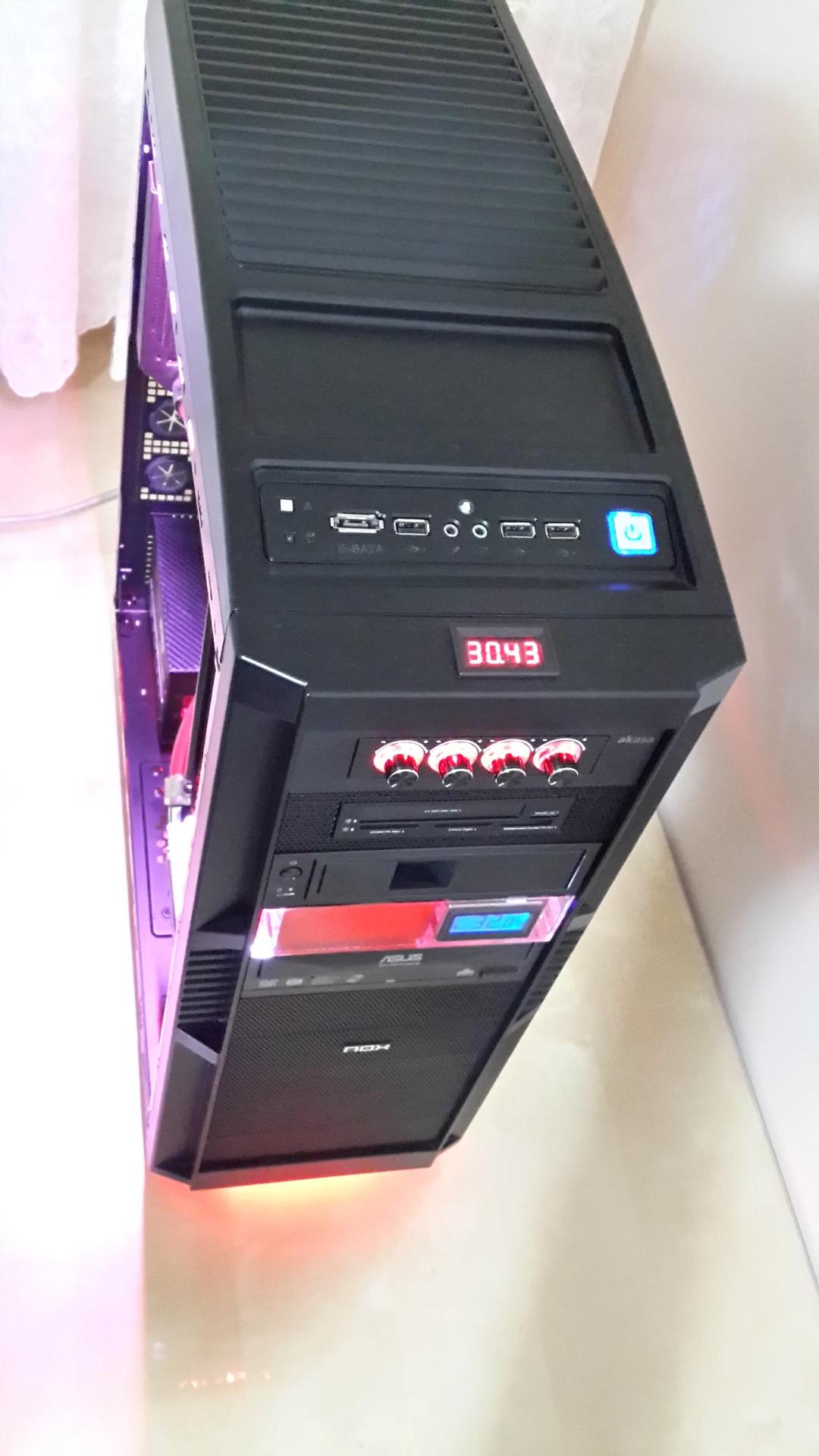

Kasanın önündeki mavi ledli 14 lük fanı iptal ederekn yerine 12 lik turuncu ışıklı fanı koydum. Fan yuvasıda iptal olduğu için fanı yerine sabitlemek ve titreşimi önlemek için uygun ölçülerde sünger kullandım. DVD RW nin üzerinede kırmızı folyo kapladım. Çünkü DVD RW nin üst hizasına şeffaf su haznesi koyacağım. Su haznesinden baktığımda DVD RW nin üzerindeki marka model vs şeylerin alttan sırıtmasını istemedim. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi fatality-one -- 6 Temmuz 2014; 9:37:10 >
Bu mesaja 1 cevap geldi.
|

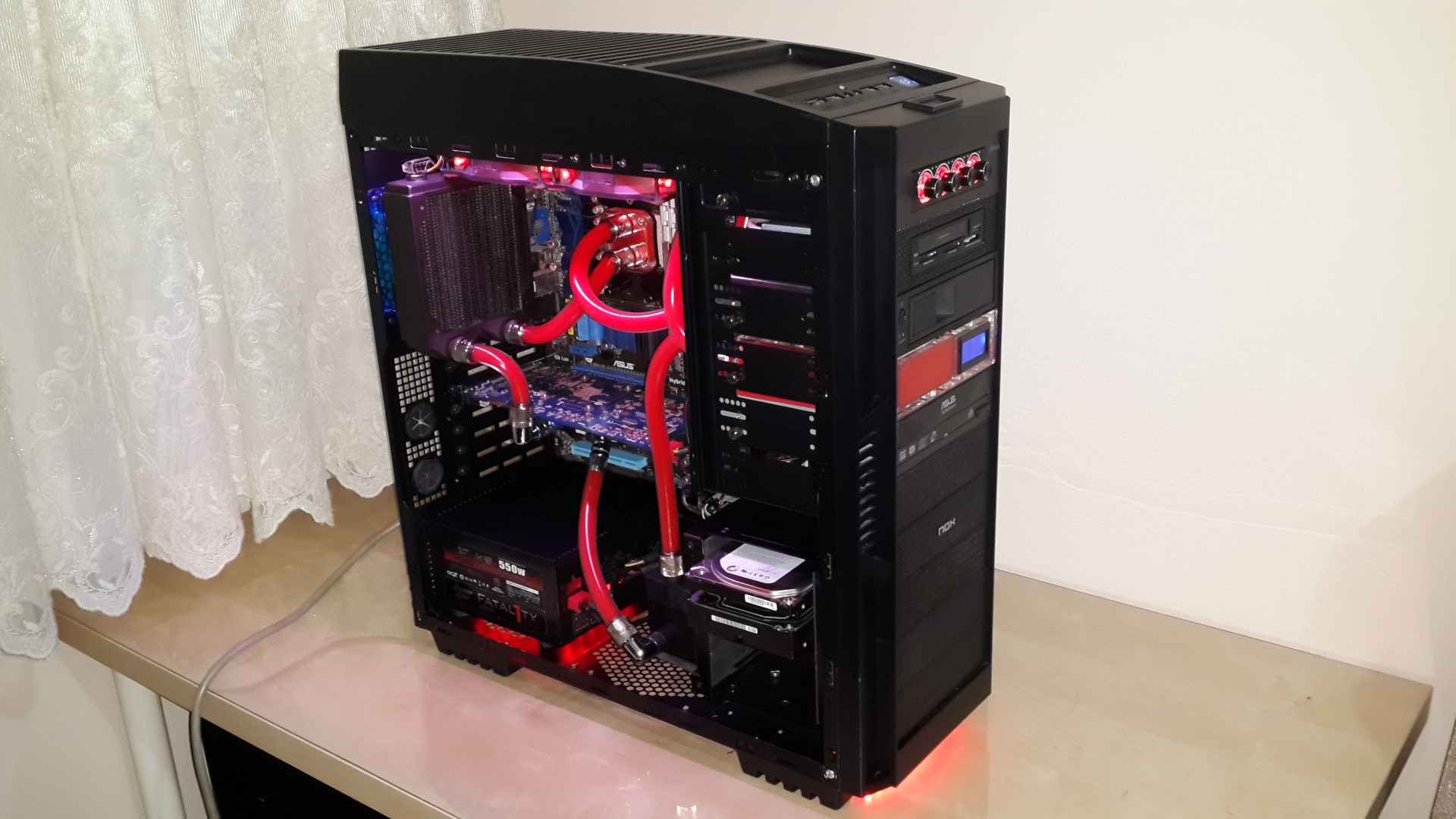

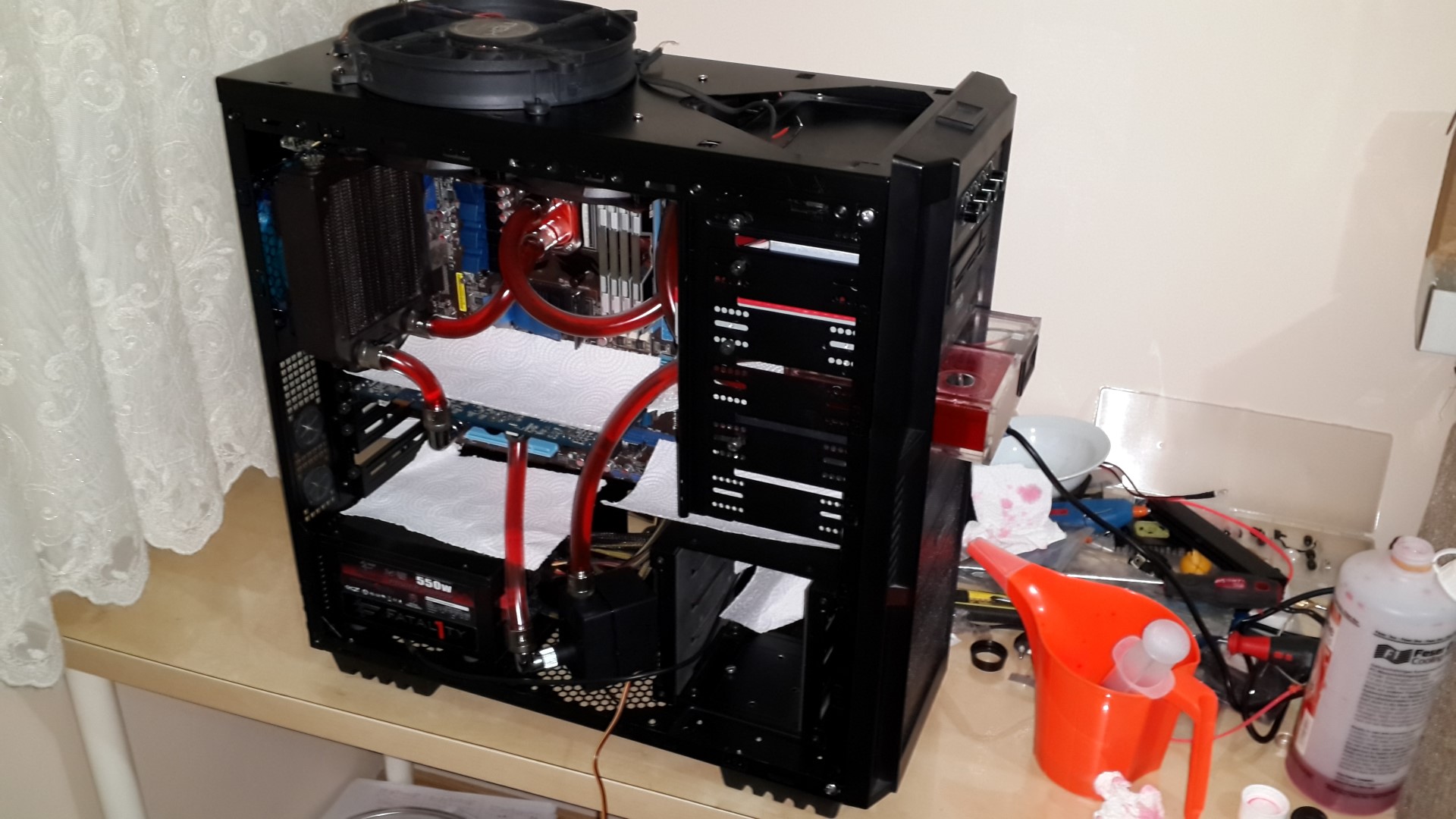

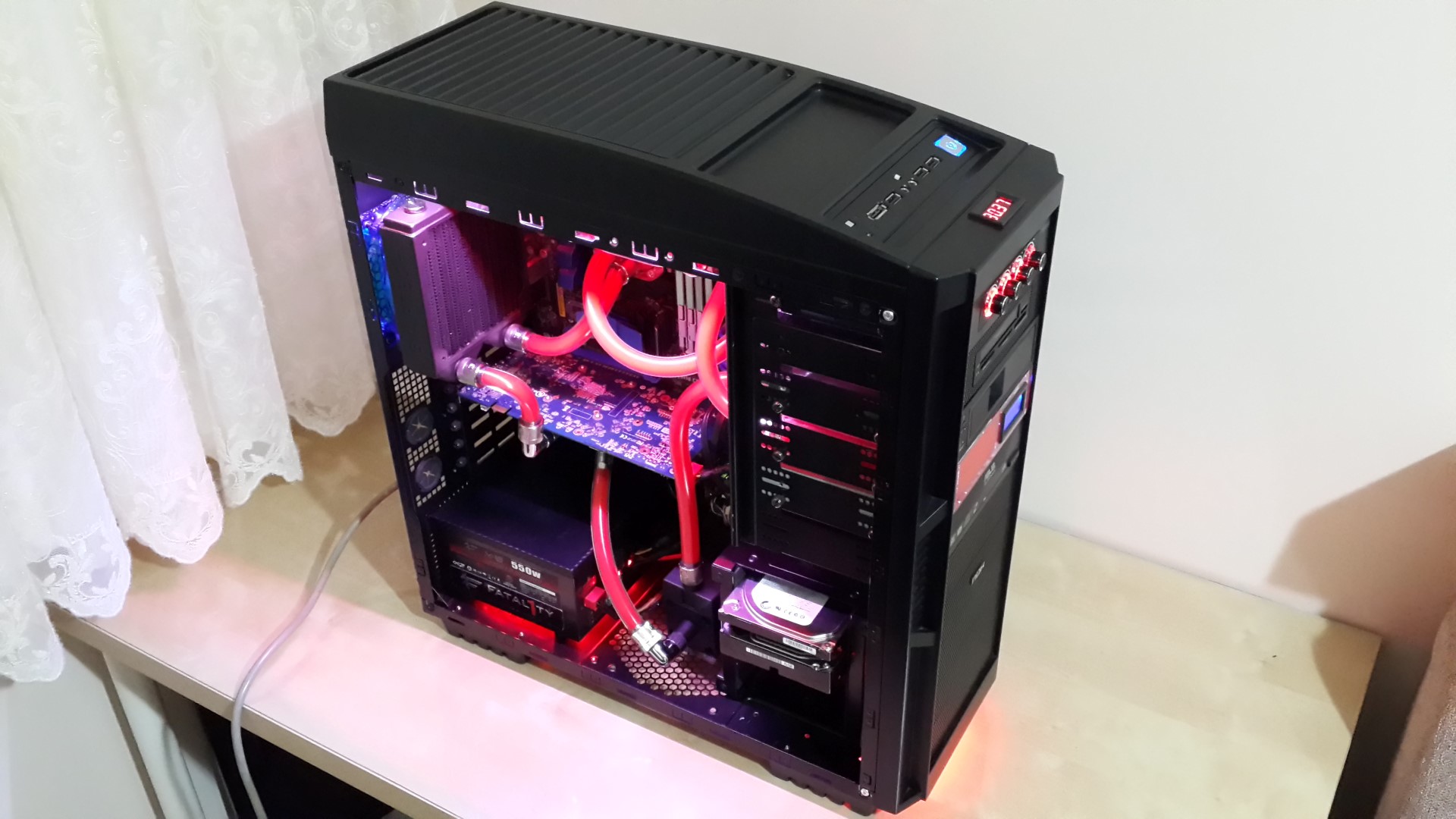

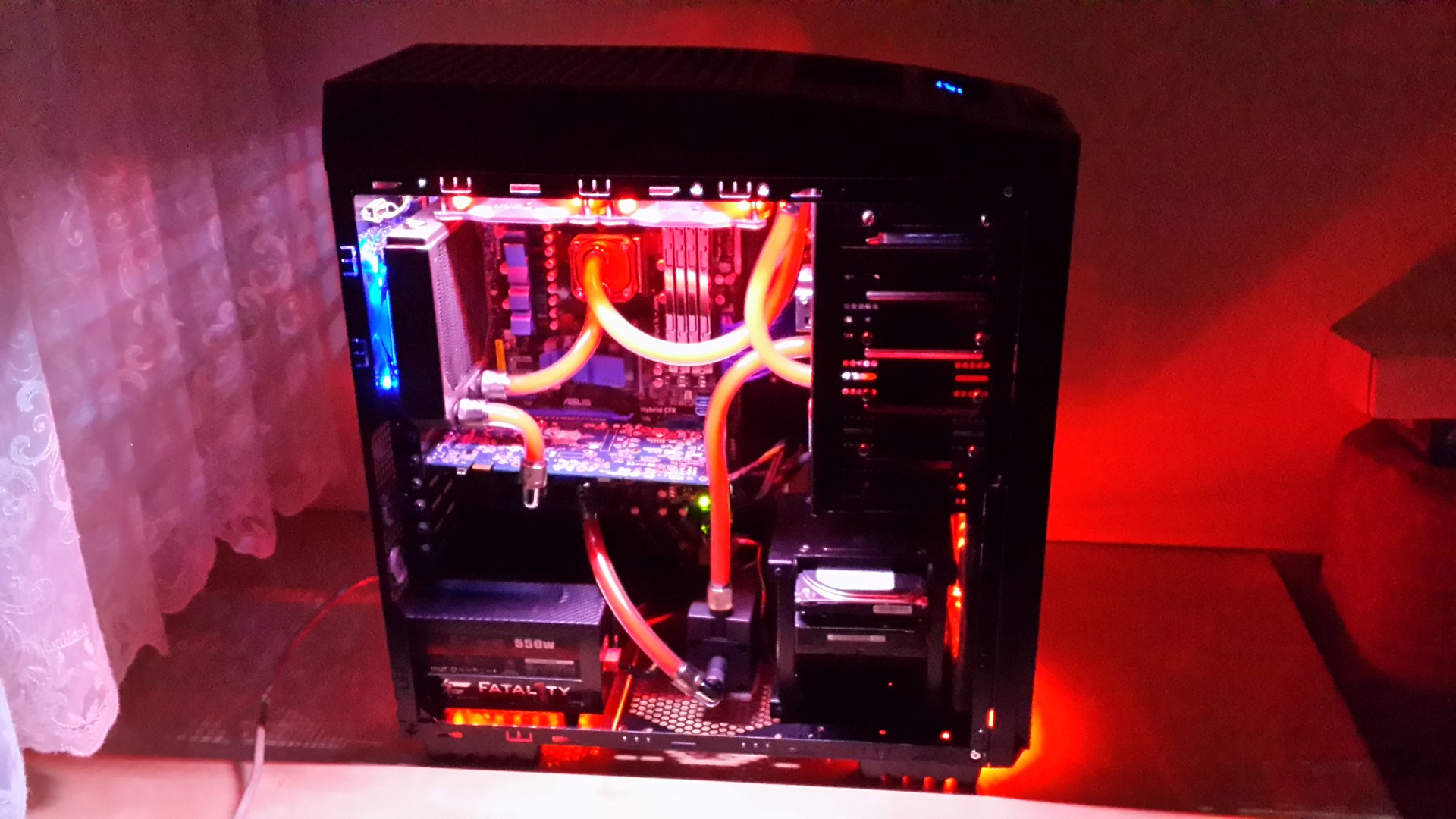

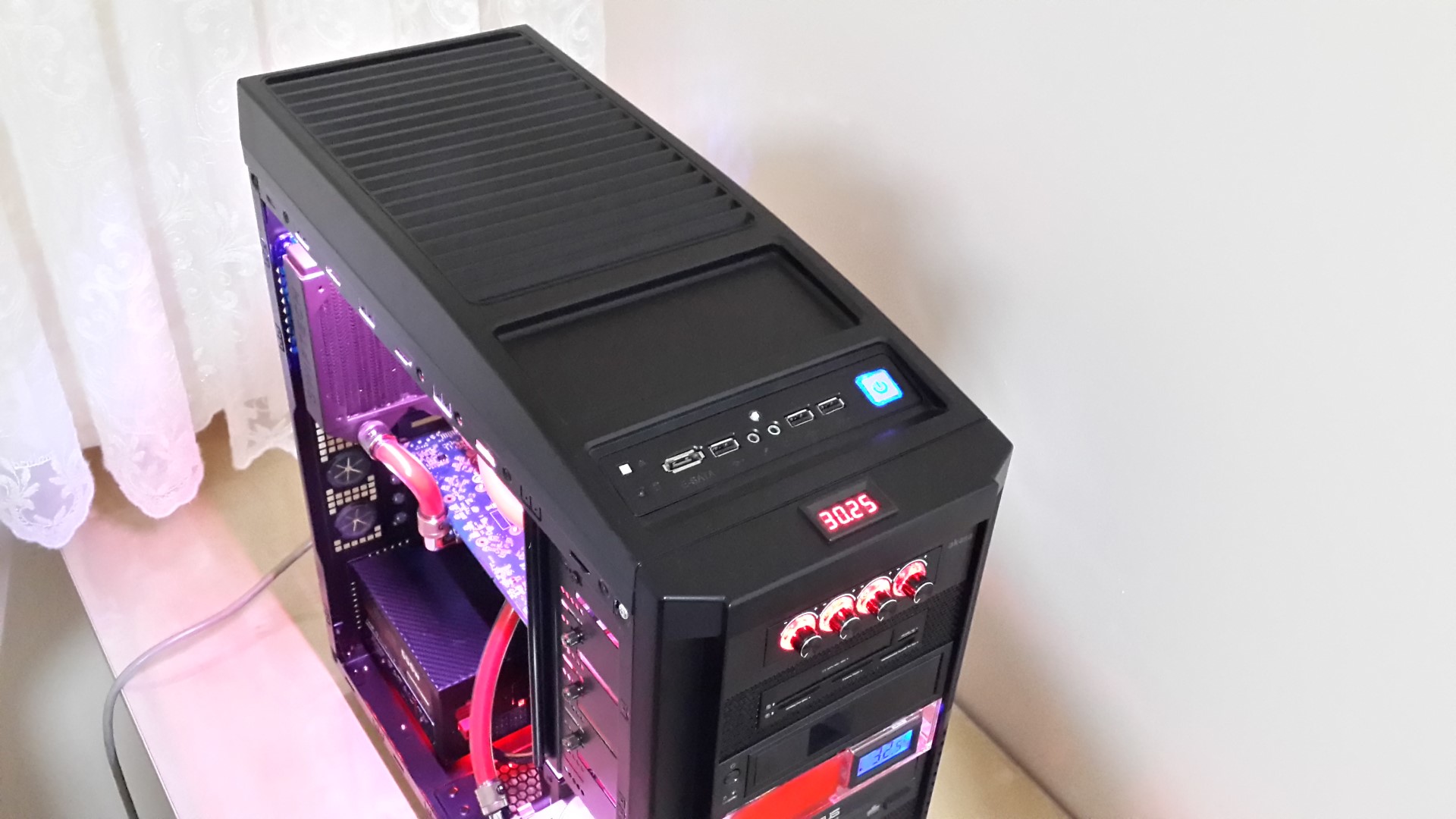

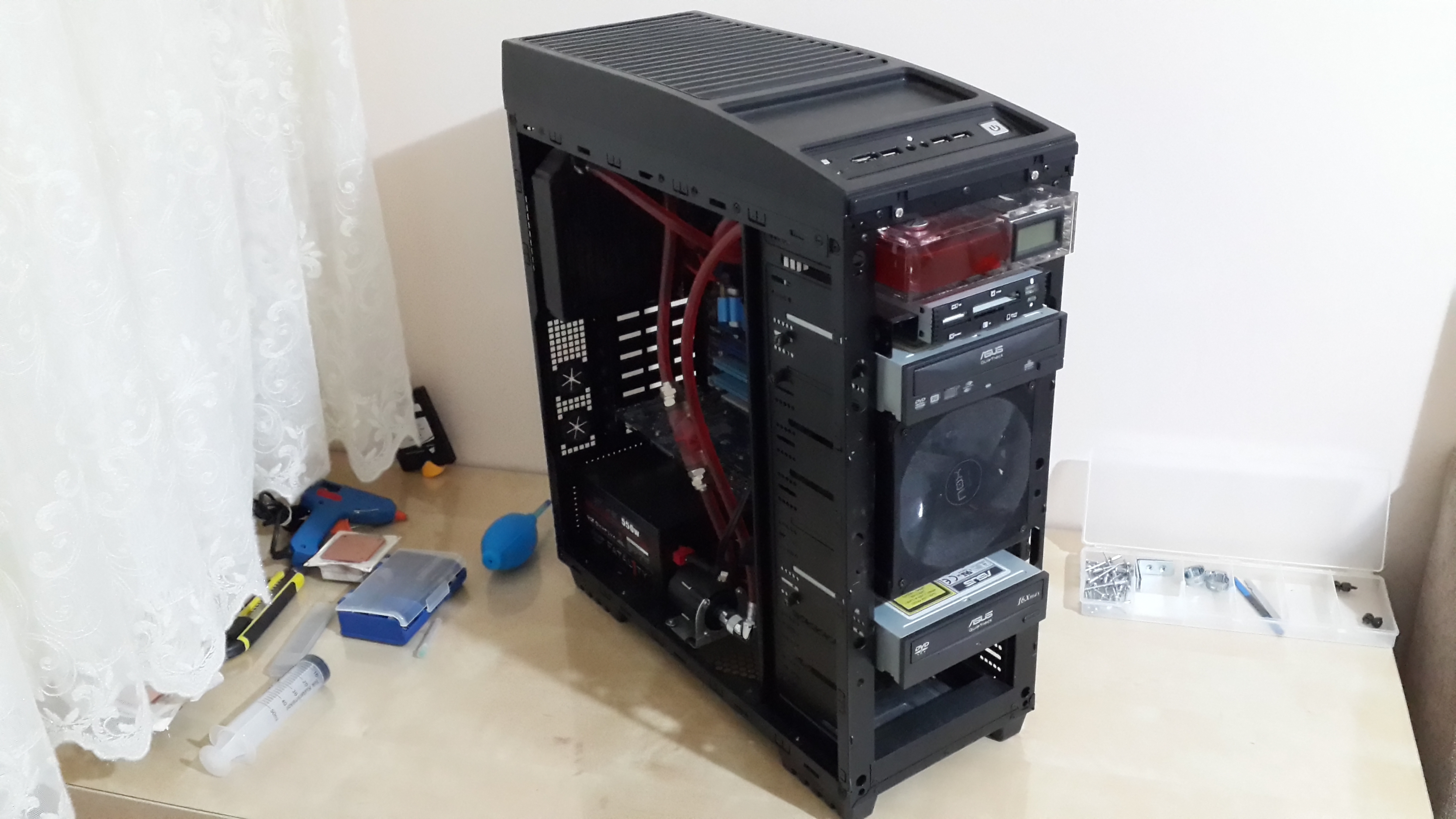

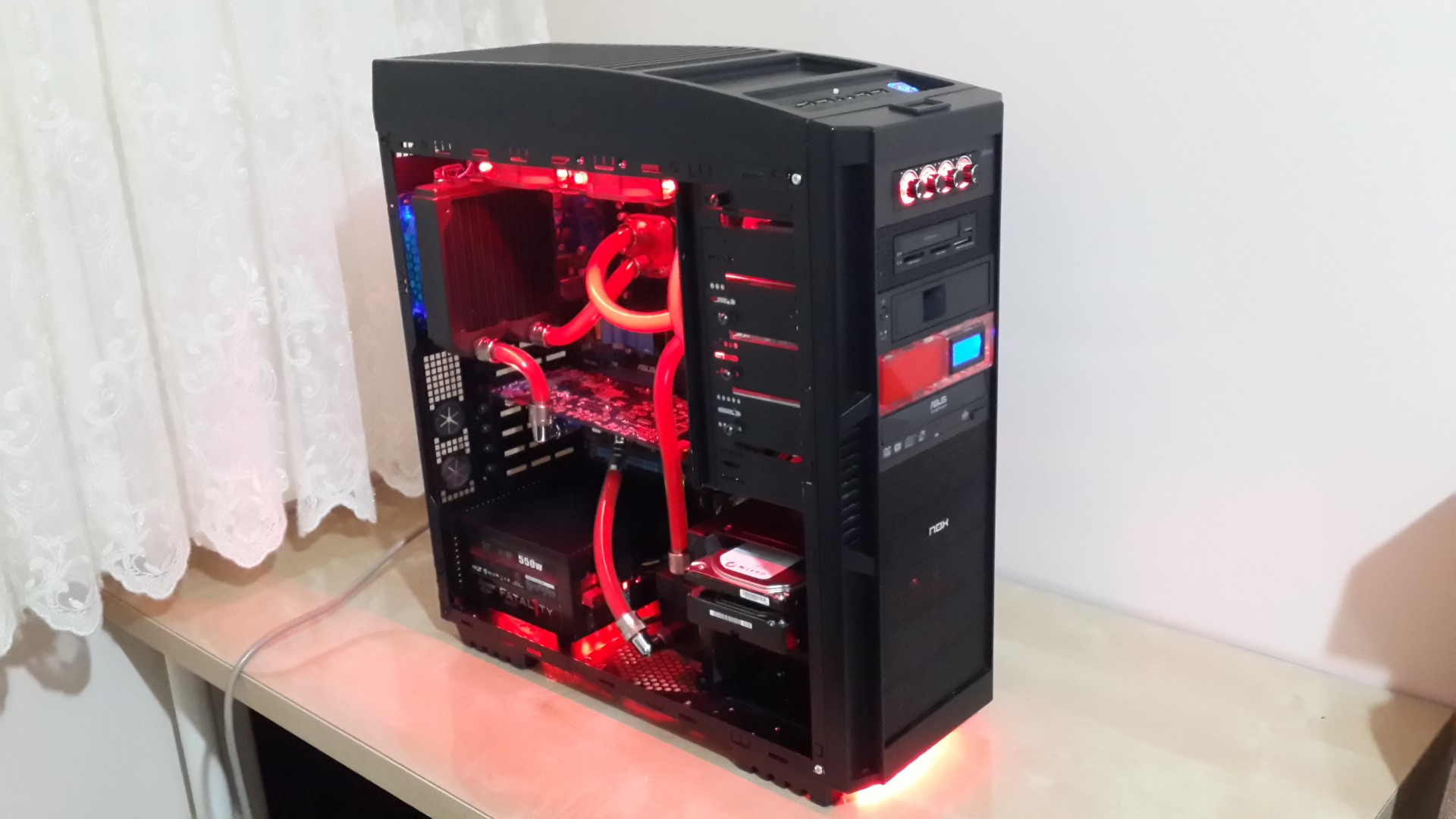

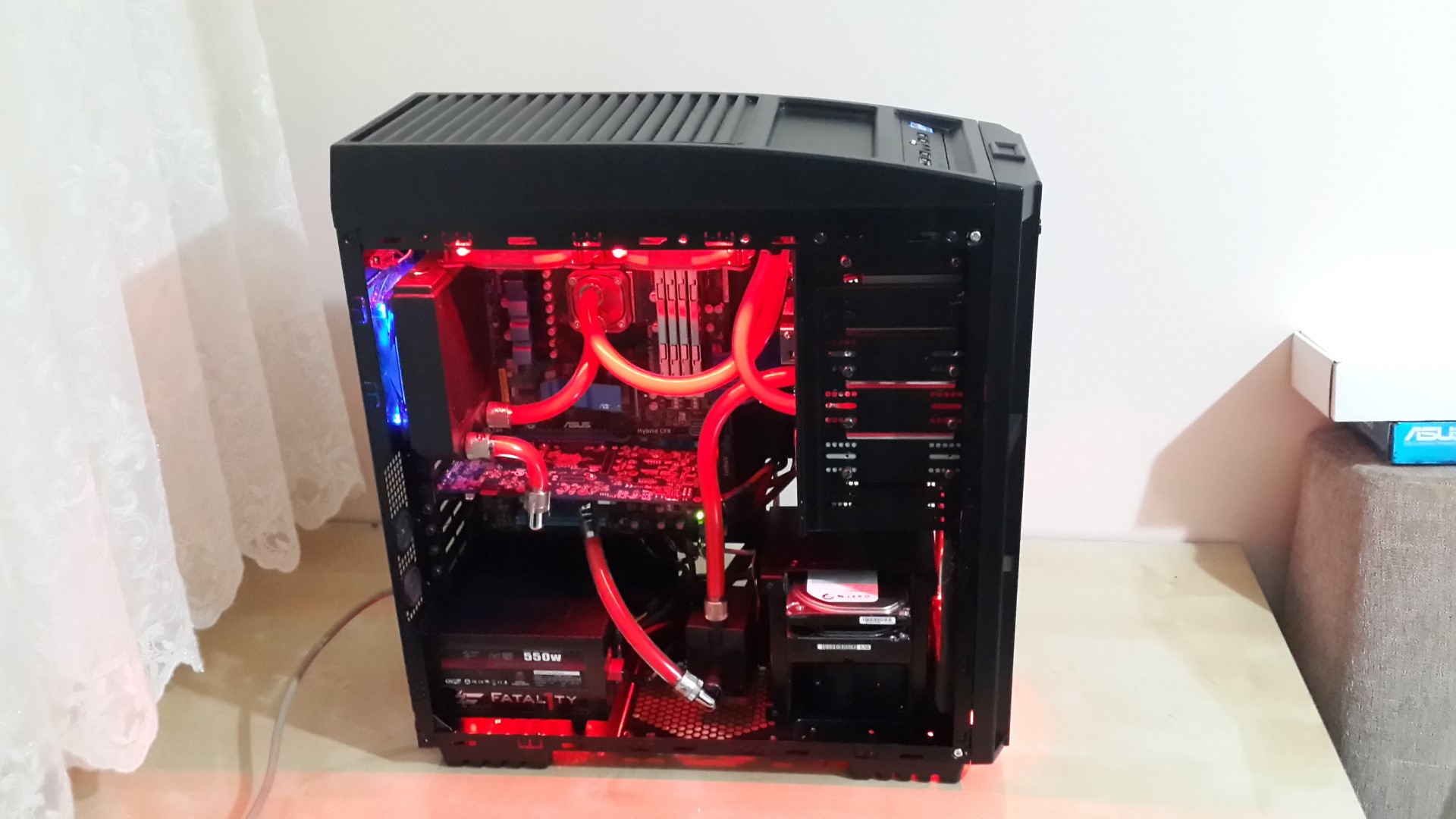

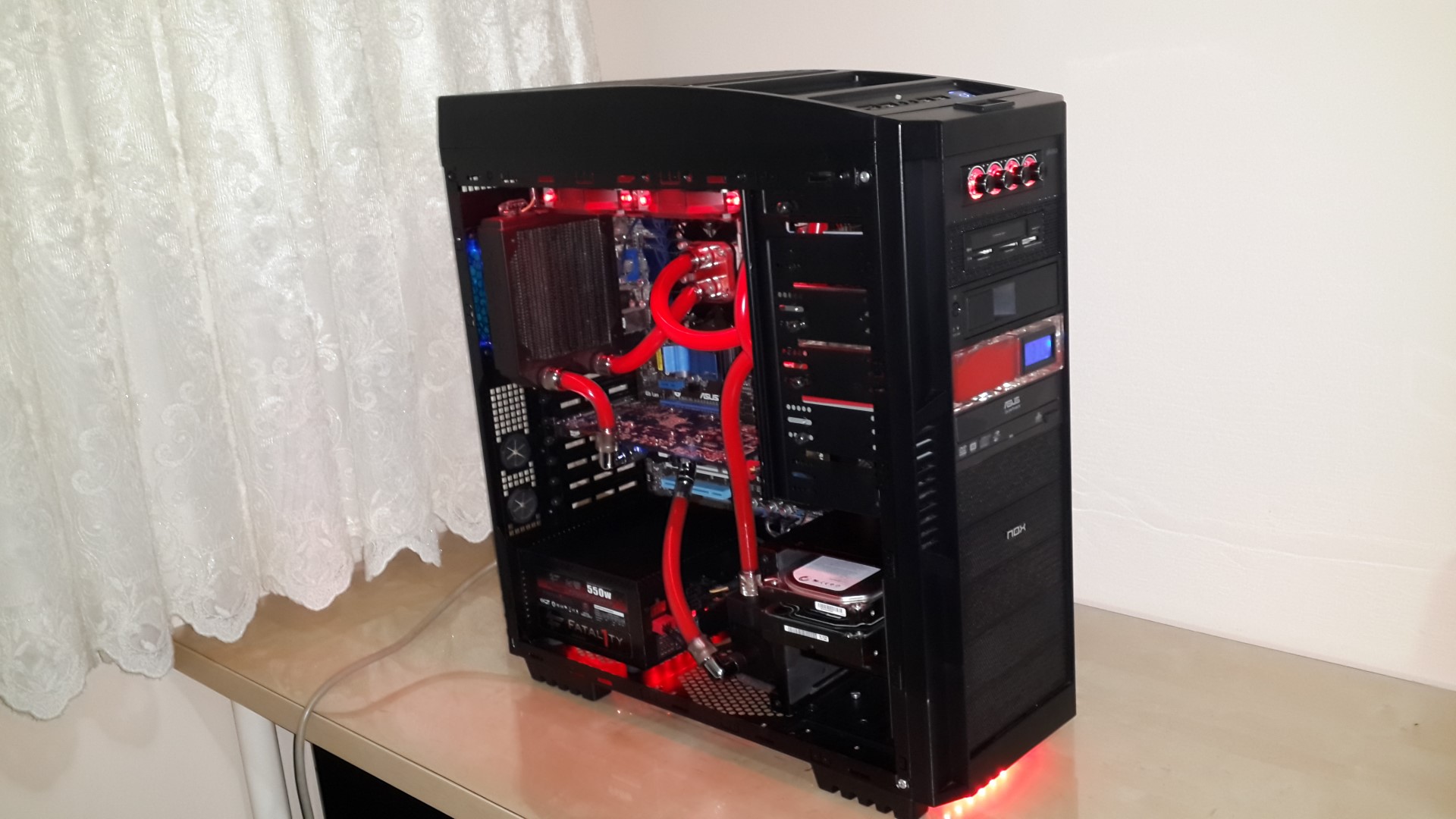

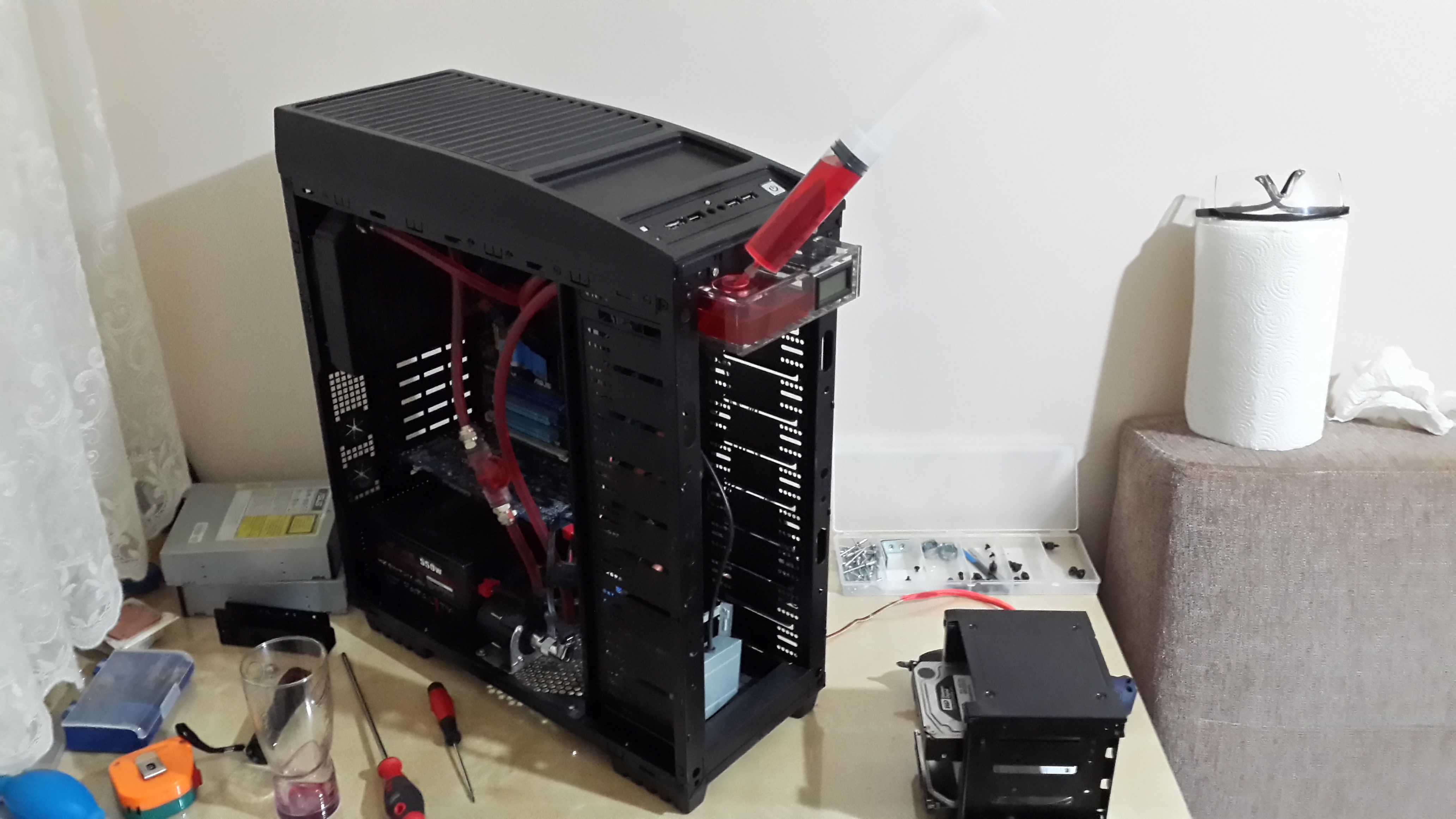

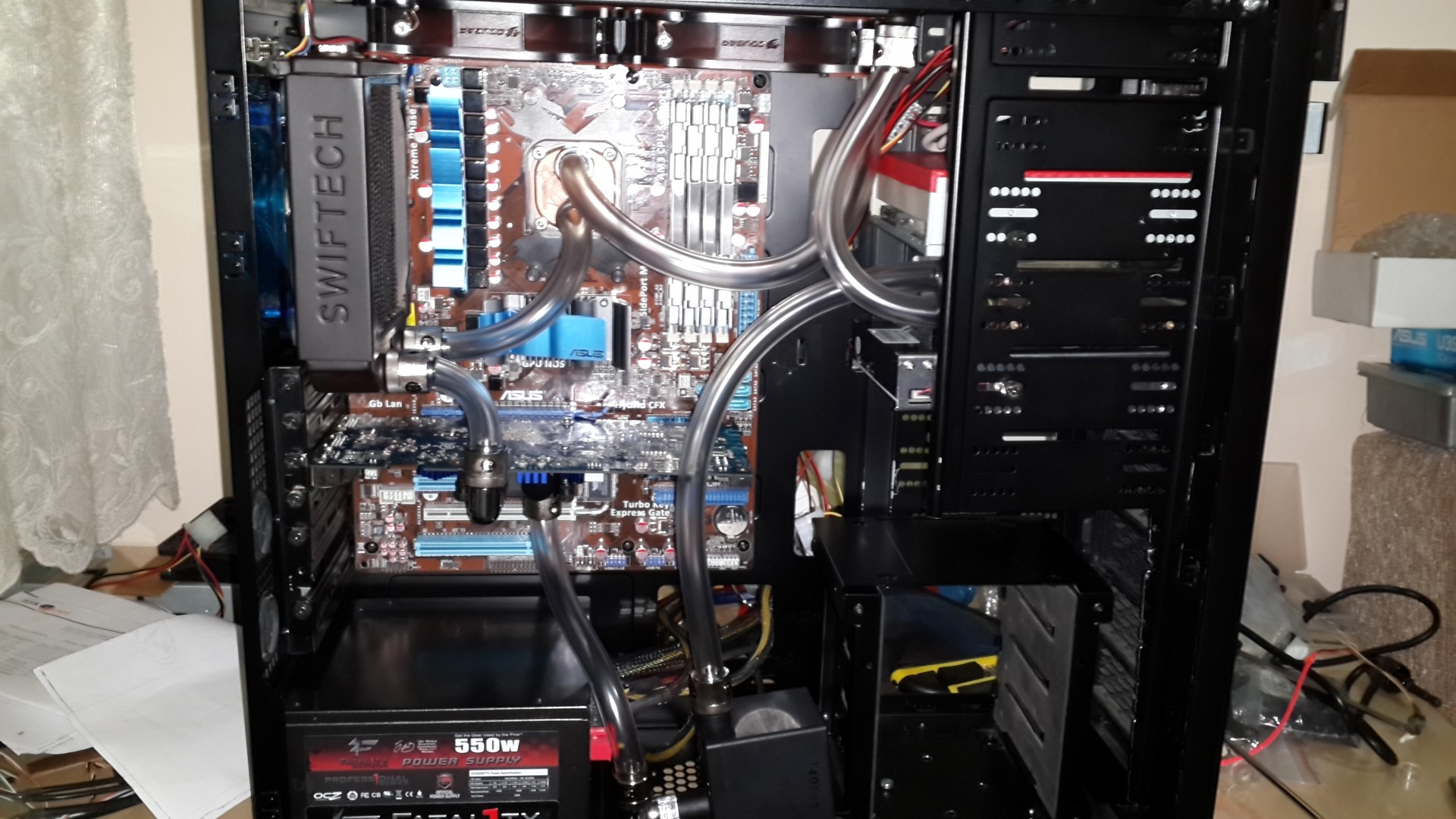

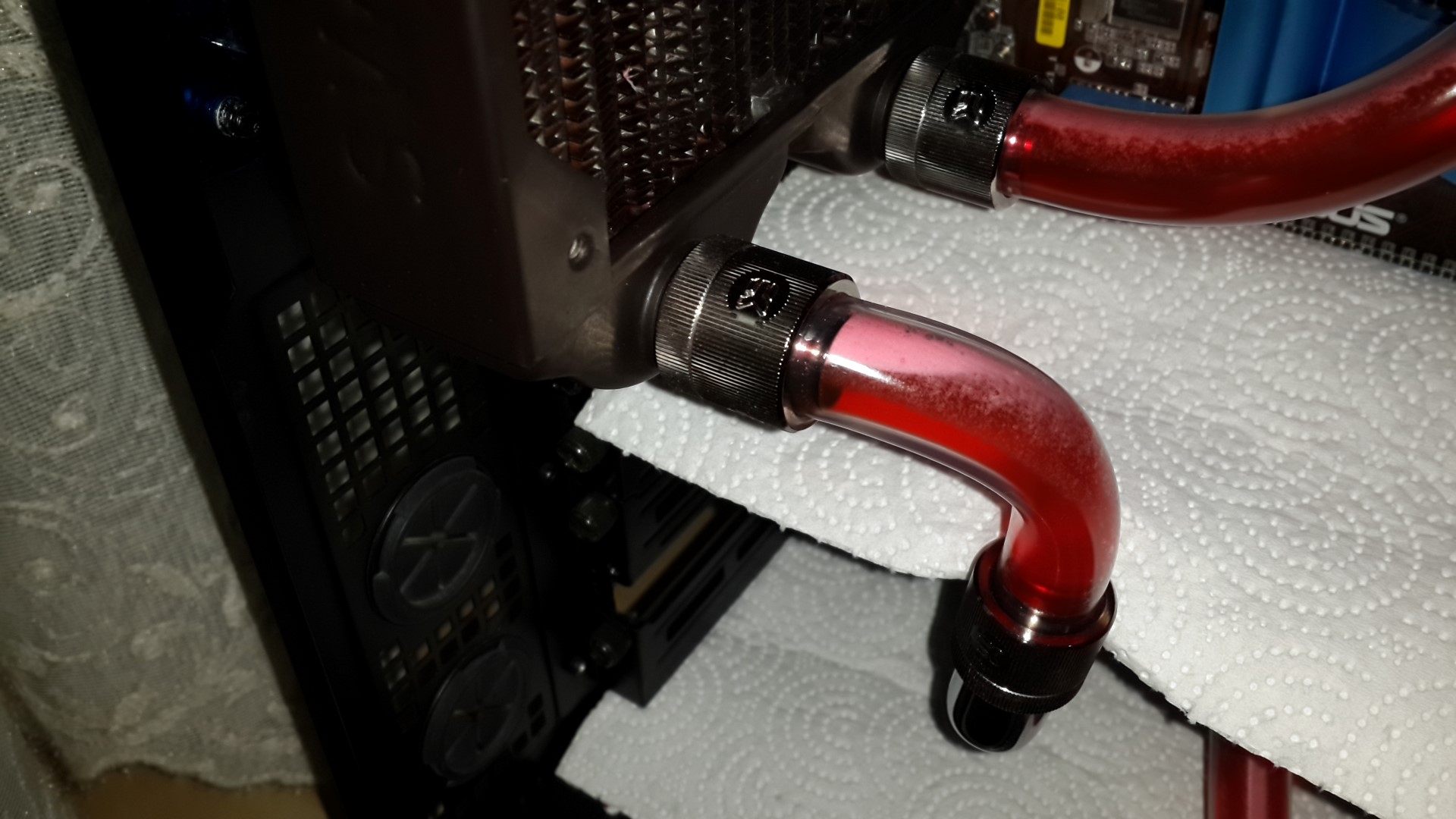

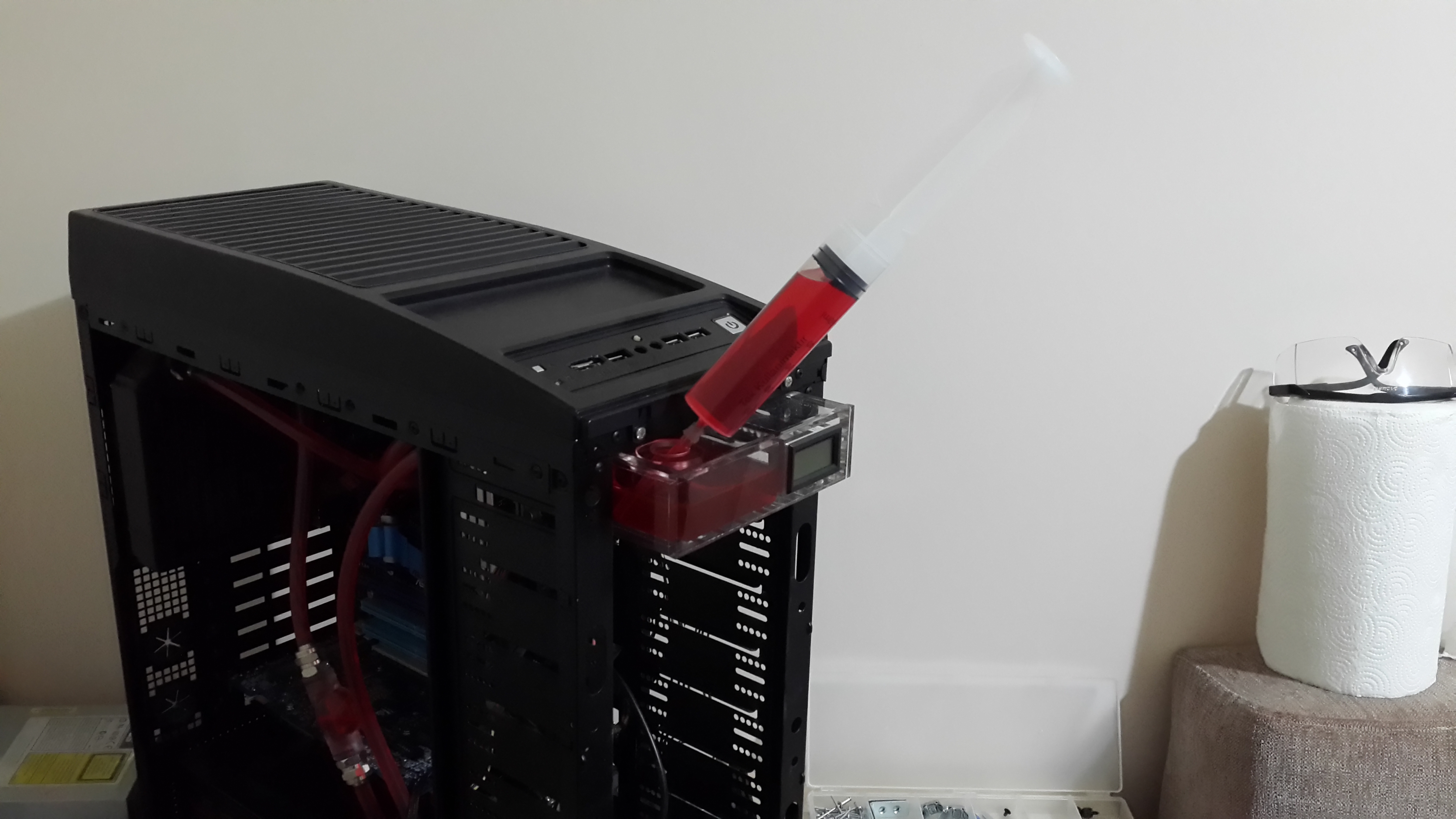

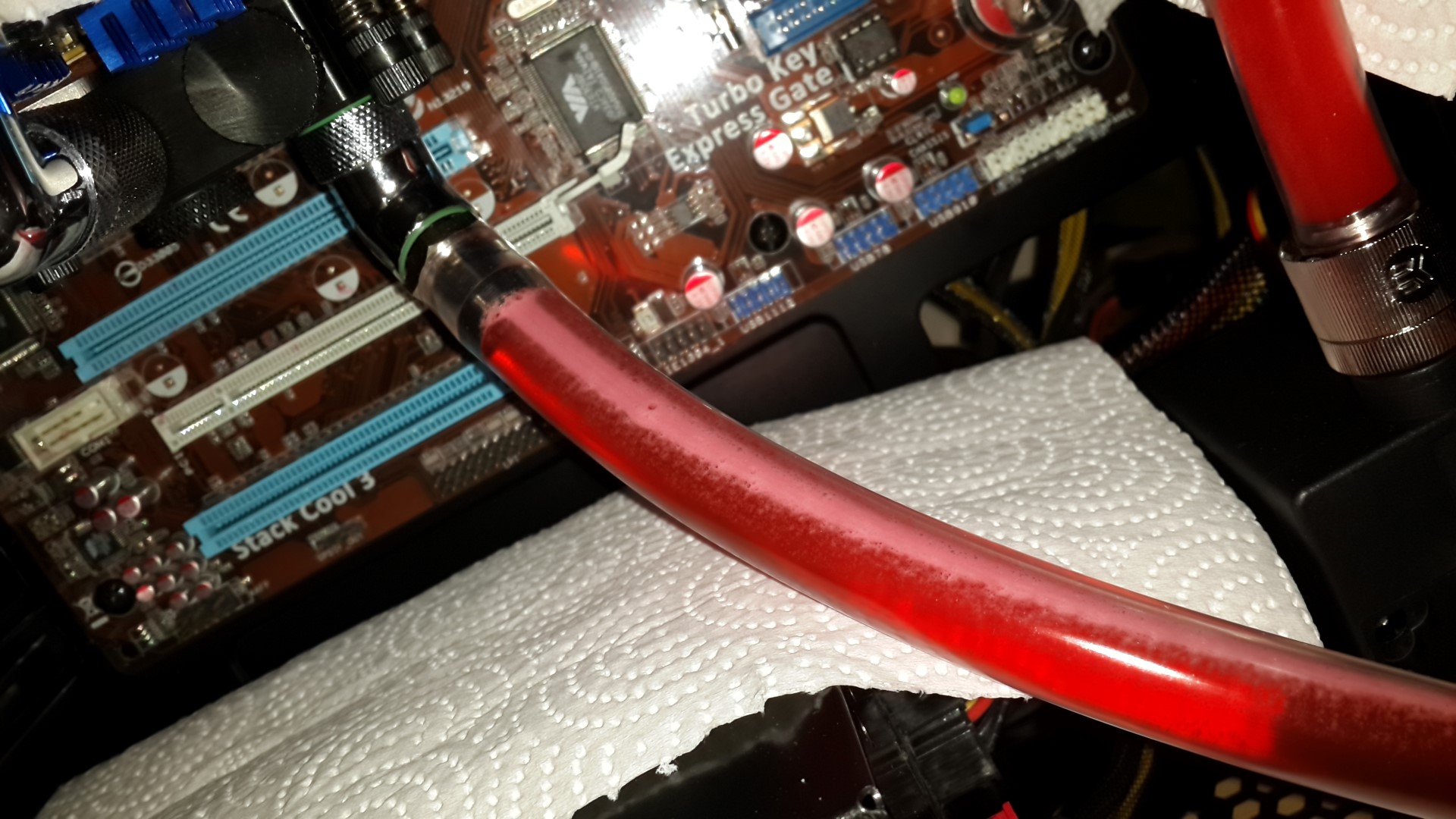

Evet sulu sistemle ilgili bağlantılar tamam testlere geçebiliriz. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|

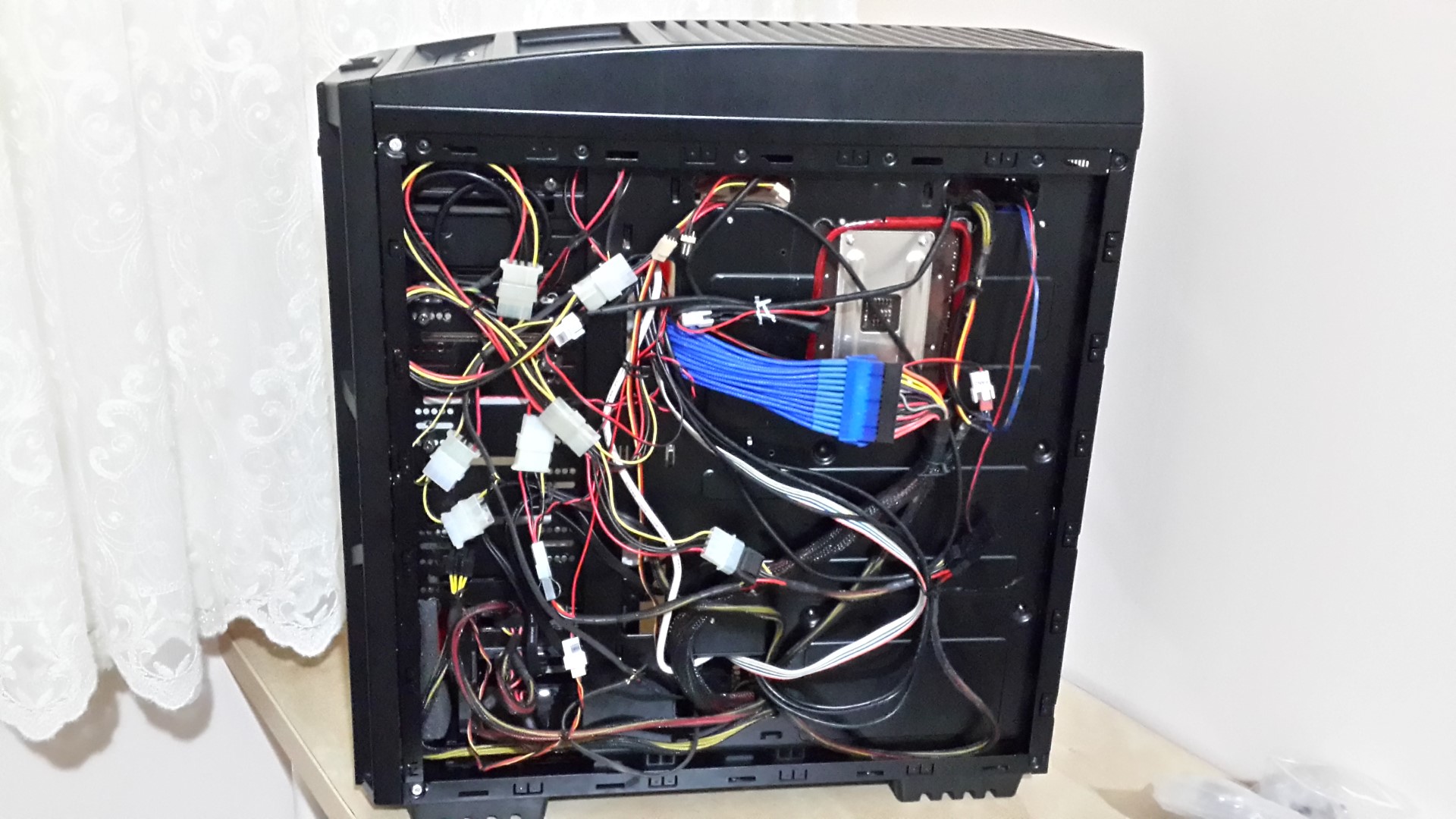

Biraz da kablo trafiğine göz atalım. (Bu kablolar üzerinde bir çalışma yapacağım. Şimdilik paspallığa devam) < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Teşekkürler |
< Bu mesaj bu kişi tarafından değiştirildi fatality-one -- 19 Haziran 2014; 13:27:25 >
Teşekkürler. |
Eline saglik dostum sonunda bitirdin guzel calisma |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Teşekkürler hocam. |
| sicaklik degerlerini koymamissiniz. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

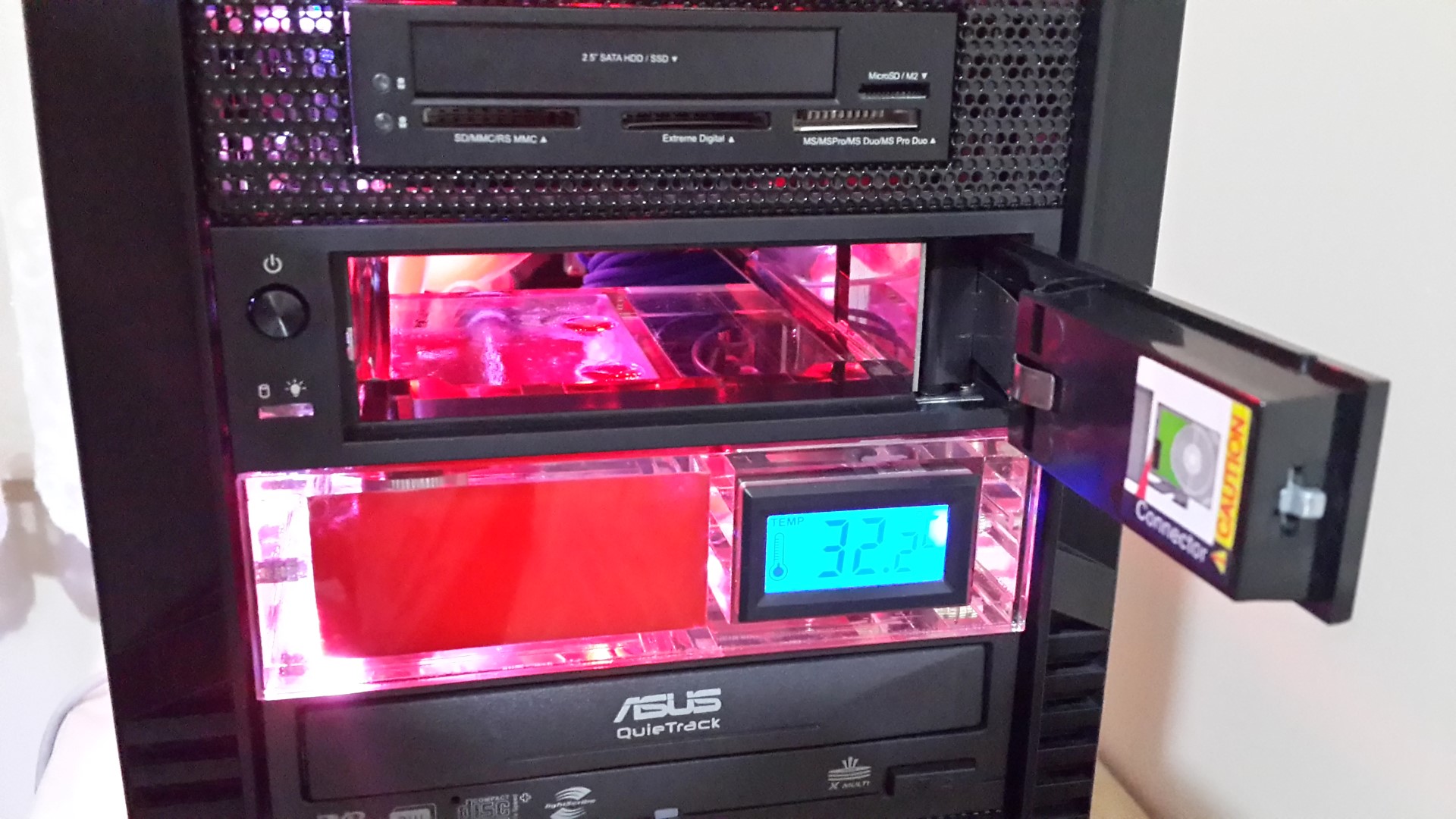

Hocam şu an için elimde sadece hazne içindeki su sıcaklık değeri var. Bilgisayara monitor bağlayıp açma fırsatım olmadı. Hala su sızdırmazlık testleri yapıyorum. |
Bu mesaja 1 cevap geldi.

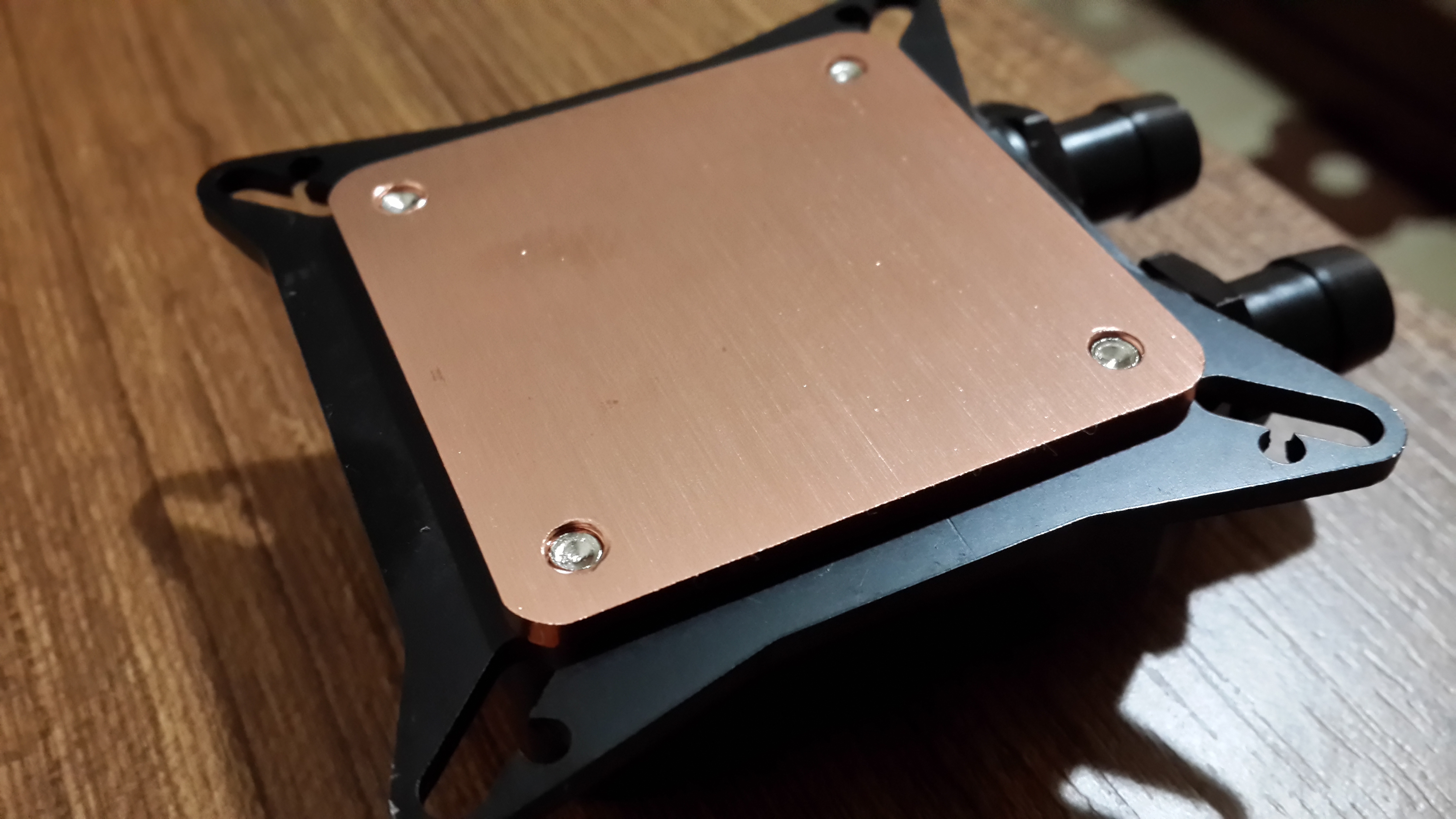

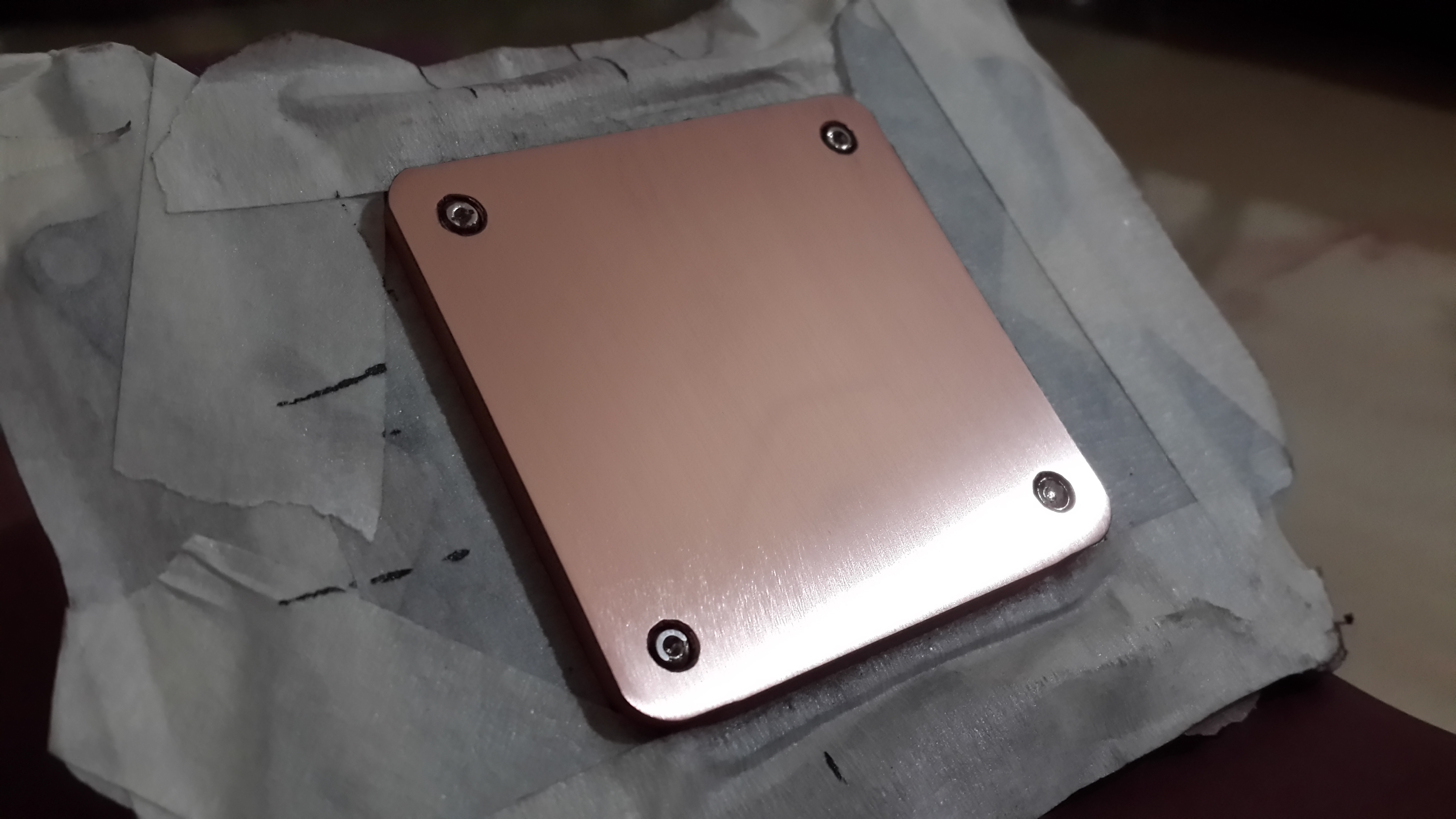

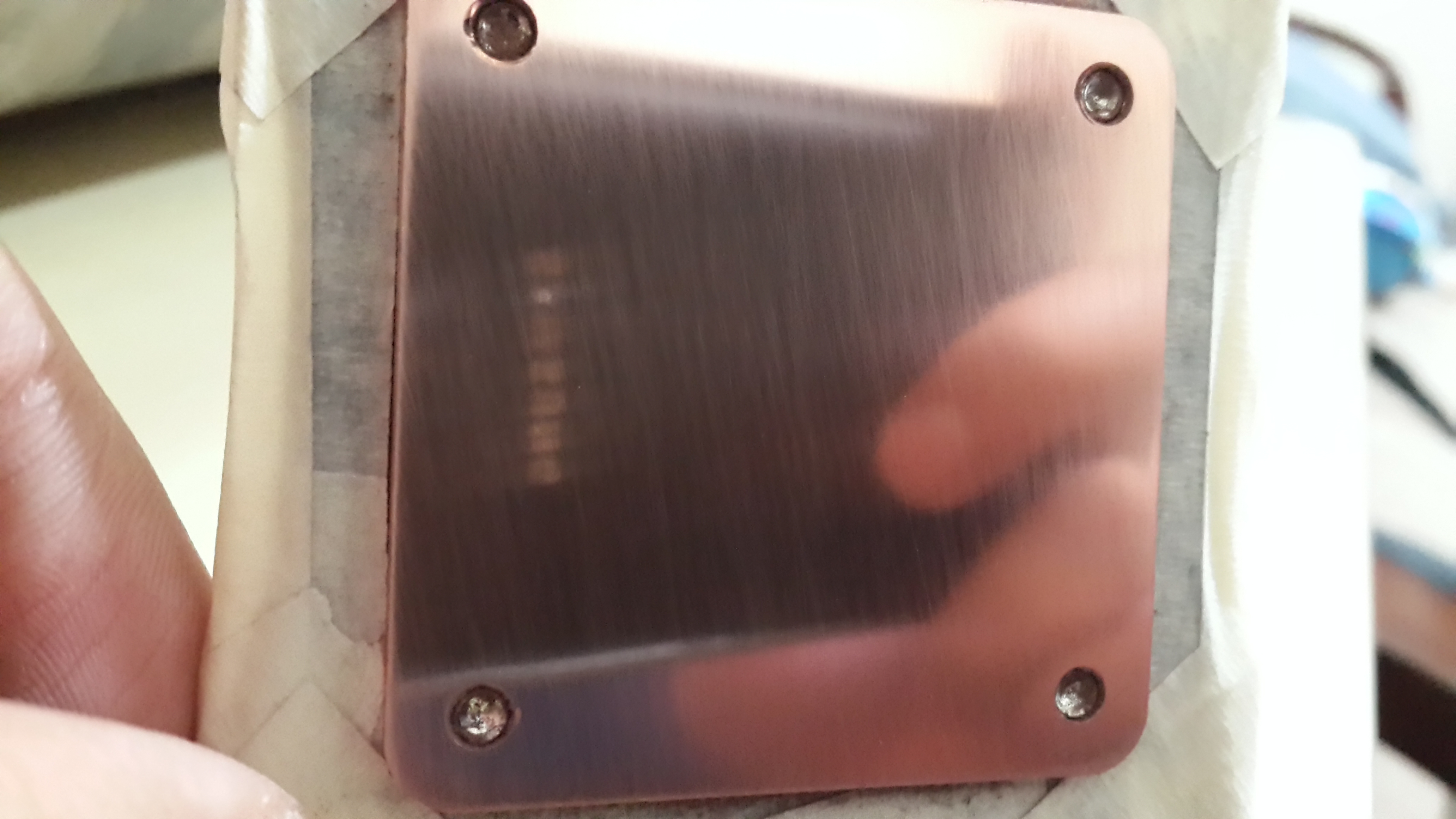

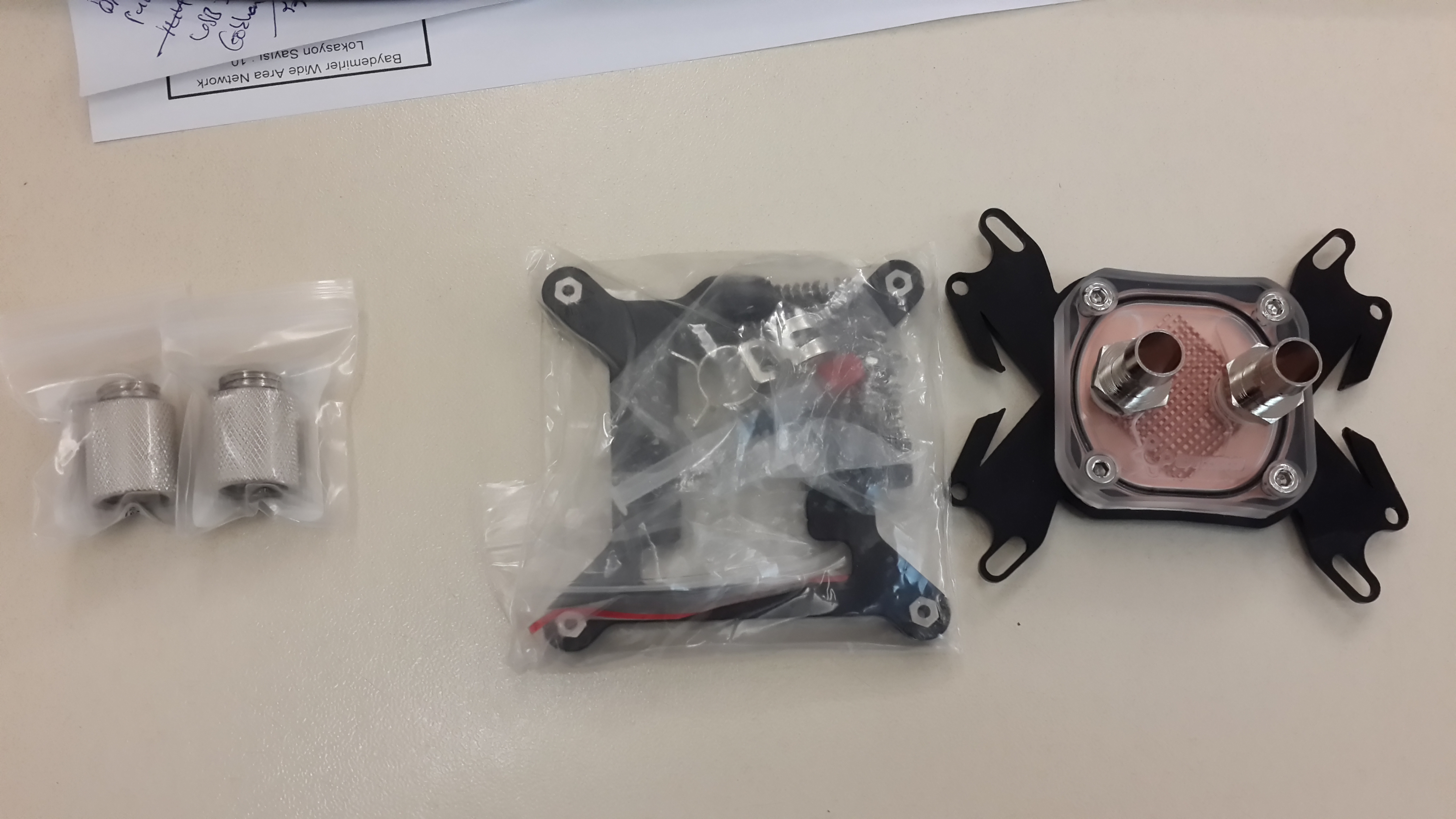

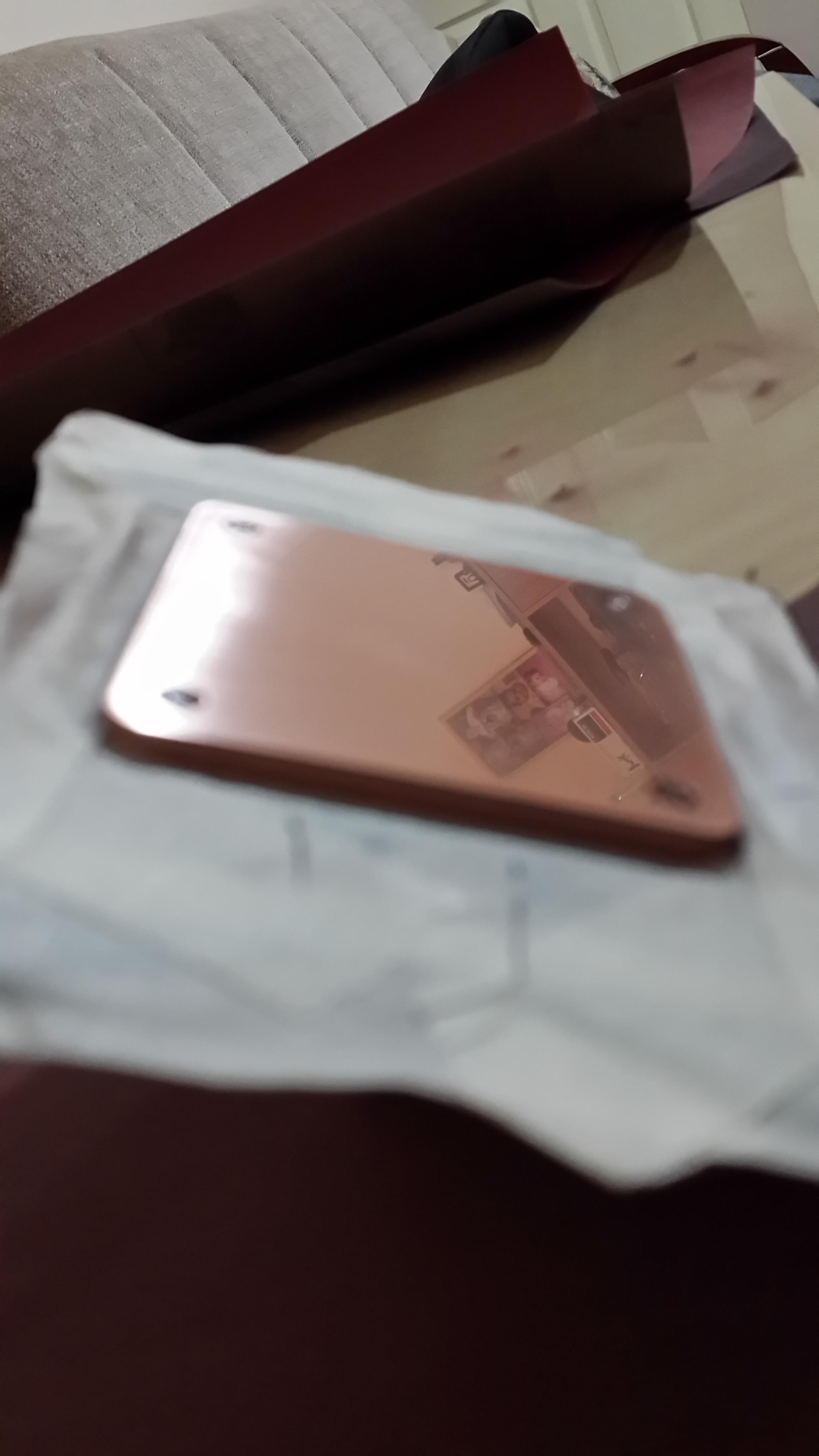

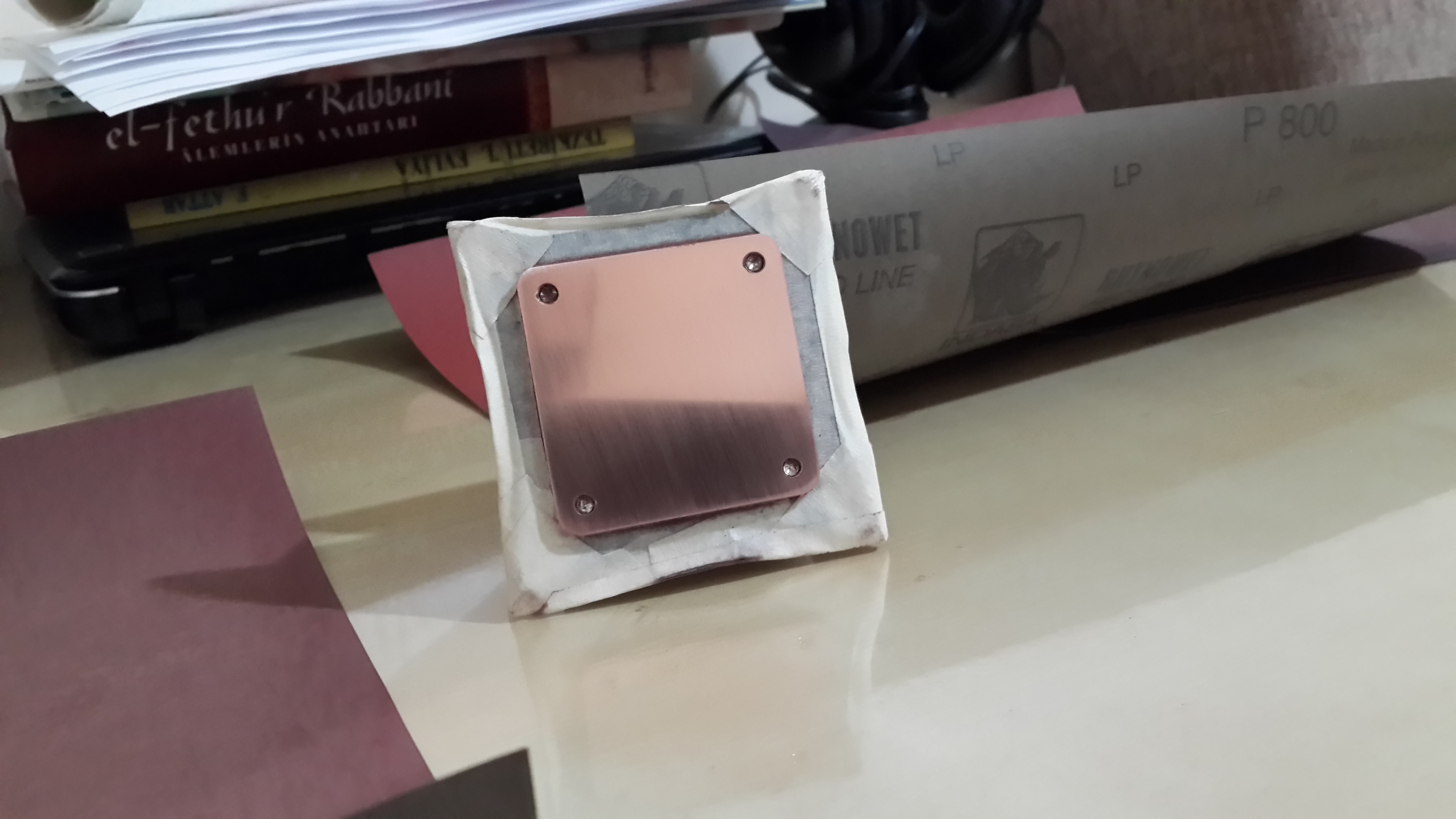

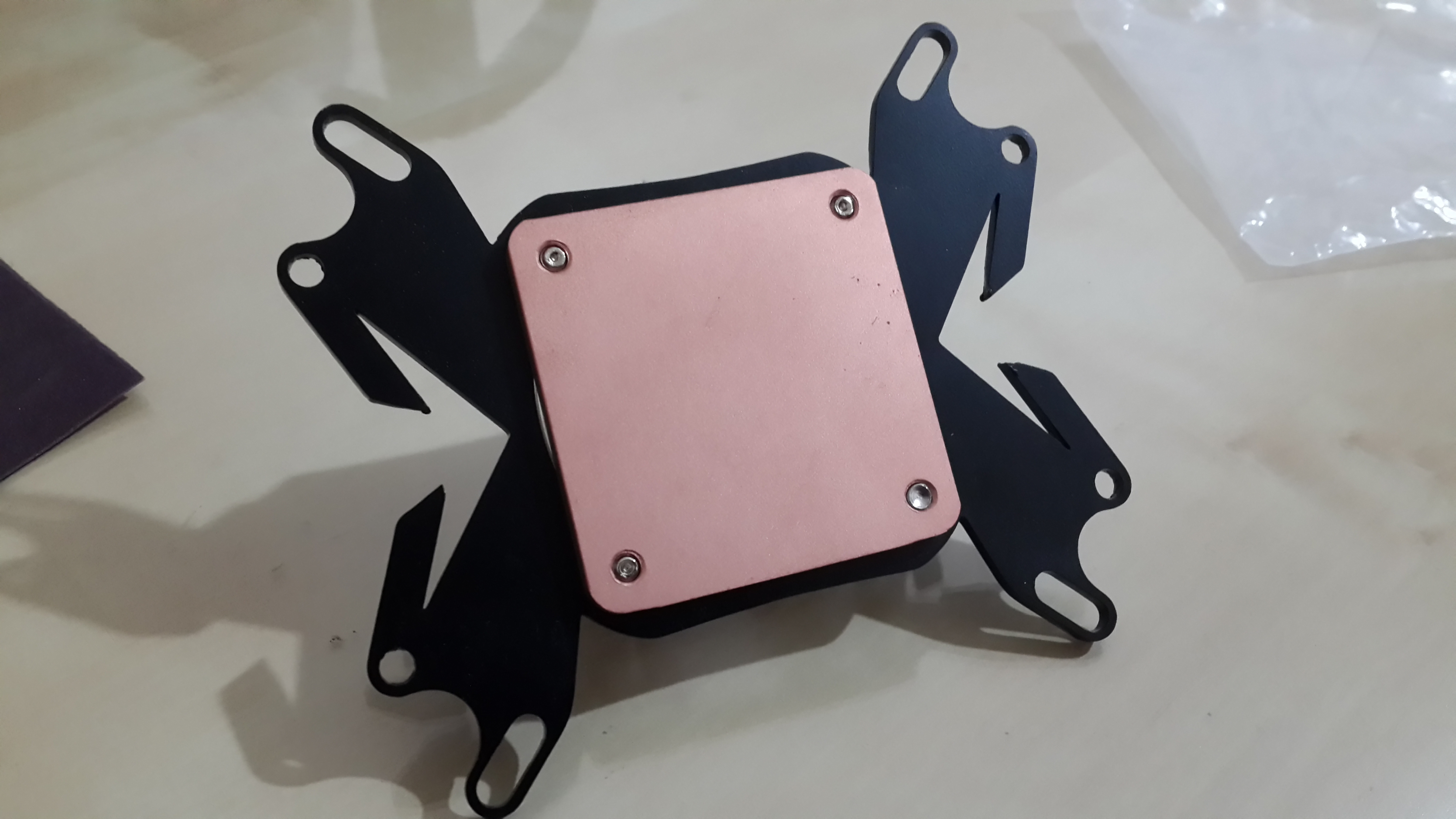

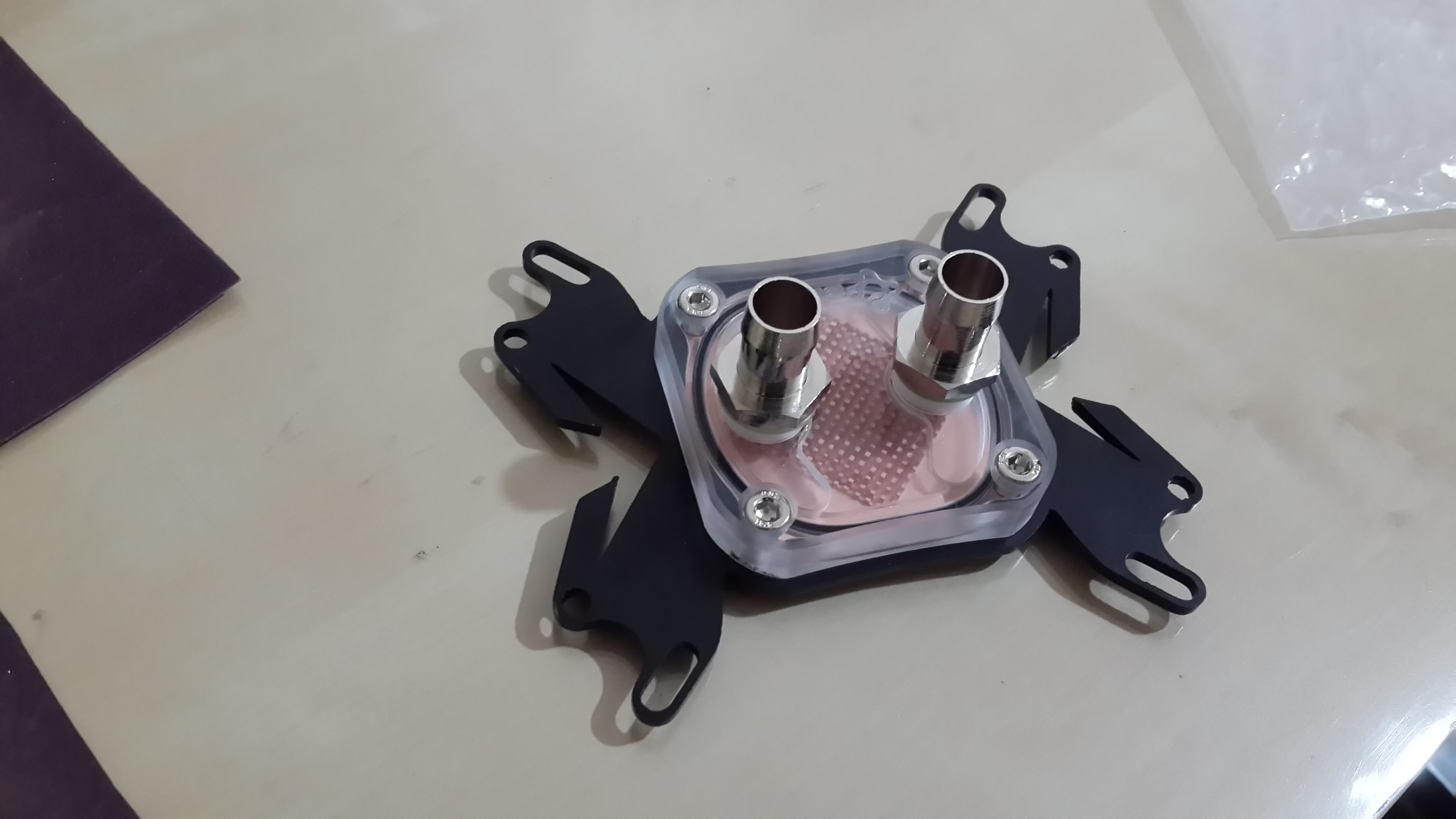

İşe ilk olarak yurdışından aldığım VGA ve CPU bloklarının bakır tabanlarını parlatmakla başladım. Bu işi için
400, 800 ve 1500 numaralı su zımparalarından aldım (400 ve 800 olanın tanesi 1 TL 1500 olanın tanesi 1,5TL)
Daha temiz bir işçilik için tabi ki daha ara numaralar ve daha yüksek numaralar almak ve ciddi sabır göstermek gerekli. Ama ben elimdekilerle bile gözle görülür bir fark görünce çok zorlamadım. Cidden ilk etapta mad ve dandik görünen bakır yüzey sonrasında ayna gibi yansıtma özelliğine kavuştu. (Çok yüksek paralar verilerek alınan bloklardan bir eksiği kalmadı bence.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
