Arduino ile spot lamba rölesi sorunu
Bu konudaki kullanıcılar: 1 misafir, 1 mobil kullanıcı
29
Cevap 2222
Tıklama 0
Öne Çıkarma
Cevap 2222
Tıklama 0
Öne Çıkarma
-
Cevap: Arduino ile spot lamba rölesi sorunu (2. sayfa)
| abi hem röleyi hem arduinoyu hemde rf alıcıyı ayrı ayrı besliyorum röle ve verici 5v arduino 12 v . röle dışardayken herşey sorunsuz rahatça çekip bırakıyor ama 220 v bağladığımda rölenin çıt sesi çok çok azalıyor ve söndürmüyor ışığı. Sorun akım yetmemesi olabilir mi arduino çıkışındaki akımı nasıl güçlendirebilirim ? |
Bu mesaja 2 cevap geldi.
|
6 ve 7. pinden en fazla 40ma çekebilirsiniz bunu güçlendirmenin yolu yok malesef. Ancak transistörle yapılabilir. @dergul sizce akım yetersizliğinden mi oluyor sorun? akım yetersizliğinden değil bence ama bir danışmak lazım ustalara  |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @dergul , @melole123
|

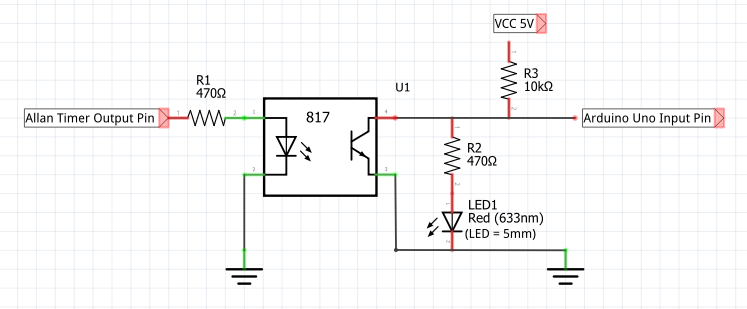

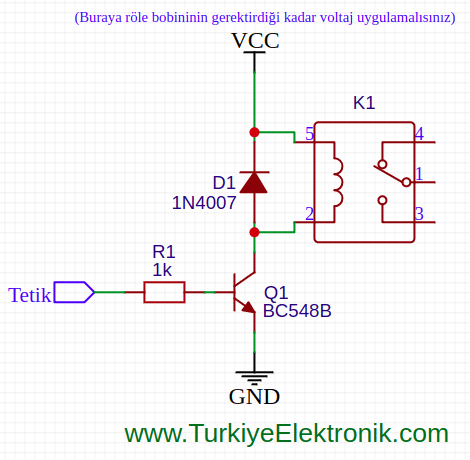

transistörler sürerek, çıkış sinyalini yükseltebilirsin. ama röle modülünün içinde, bu devrenin olması gerekiyor. elinde malzeme varsa, aşağıdaki devreyle, modülü kontrol edebilirsin. < Resime gitmek için tıklayın > optukuplör ilede yapabilirsin. < Resime gitmek için tıklayın > |
Bu mesajda bahsedilenler: @melole123
| sadece röle olsaydı, akım yetersizliği olabilirdi. role modüllerinin kendi transistör sürücüleri vardır.bu yüzden direk olarak arduino data pinlerini bağlayabilirsin. |
Bu mesajda bahsedilenler: @saasc
< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
| Merhabalar ben de kendi projem için sessiz olduğundan dolayı SSR kullanmak istemiştim fakat ne kadar aradıysam küçük çaplı projeler için DC yükü kontrol edebileceğim bir SSR bulamadım. Sizin bilginiz var mı? |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @dergul
|

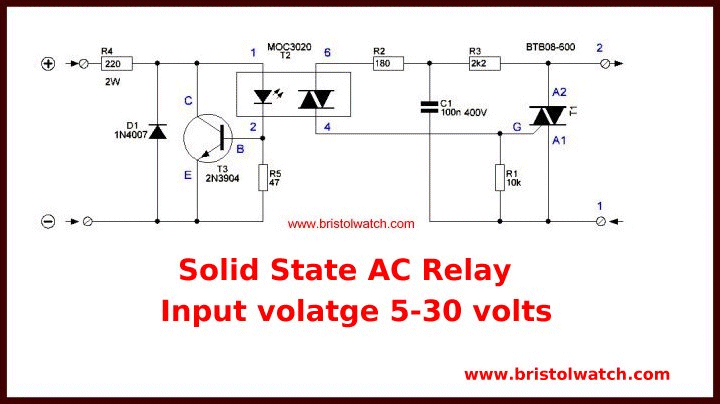

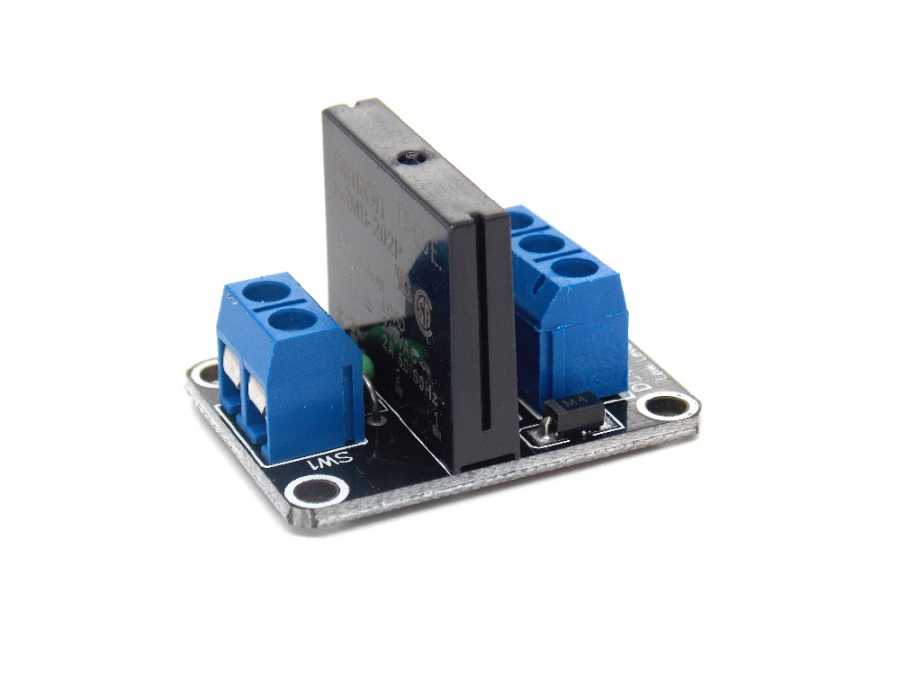

resimdeki ssr ufak projeler için kullanılabilir. ama özel birşey arıyorsan, aşağıda ssr örnek devresini görebilirsin. triyak yerine tristörlü bir devre kullanabilirsin. < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @kesici61
| Bu da AC yükleri kontrol etmek için kullanılıyor sanırım. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @dergul
| merhaba Arduinoda çok yeniyim. uno ile hareket sensorlu servo motorlu ve LED li sistem kurmak istiyorum. Sensor ve motorda sorun yok. Ancak 12V kartal gözü Ledleri yakamıyorum. 12 V çıkış için L298N motor sürücü aldım ama LED leri nasıl bağlayacağımı bilmiyorum. Yardımcı olur musunuz |
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
yukarda bir sesden bahsetmişsiniz aşağıdaki videodaki gibi bir ses mi geliyor ? 3.dakikada
edit: birde nolur nolmaz diye röleyi arduino üzerinden değilde harici kaynaktan besleyebilir misiniz? Arduino ve kaynağın topraklarını bağlamayı unutmayın
Videoyu izlemek için tıklayınız
< Bu mesaj bu kişi tarafından değiştirildi saasc -- 27 Aralık 2020; 1:34:51 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @dergul , @melole123
