Arduino da transistör kullanarak Dc motor kontrolü
| Hocam yanlışlarımı düzeltirseniz sevinirim. Çok iyi bir elektronik geçmişim yok bu işte yeniyim 😀 |
< Bu ileti Android uygulamasından atıldı >
Bu mesajda bahsedilenler: @rayli82
|
zamanında böyle bişey yapmıştım. arduino yerine stm32 vardı ama mantık aynı. transistörün bacağına pwm süreceksin motorun hızını kontrol etmek için. < Resime gitmek için tıklayın > Sanırım yapmaya çalıştığın şeyin en ilkel hali budur. Transistörü uygun seçtiysen motorun dönecektir. Ayrıca motorun gücünü Arduino'dan almışsın. Sakin öyle bişey yapma. Arduinosuz kalırsın.  Dışardaki bir güç kaynağından ya da pilden motora güç ver. Arduinodan sadece transistörün bacağına PWM sür. Groundları ortaklamayı unutma yoksa base'de sinyali göremezsin. |
Bu mesaja 1 cevap geldi.
|
Hocam dirençler için kaç k kullanmalıyım Bc237 transistör uygunmudur bu devre için |
< Bu ileti Android uygulamasından atıldı > Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @scapegoat111
|

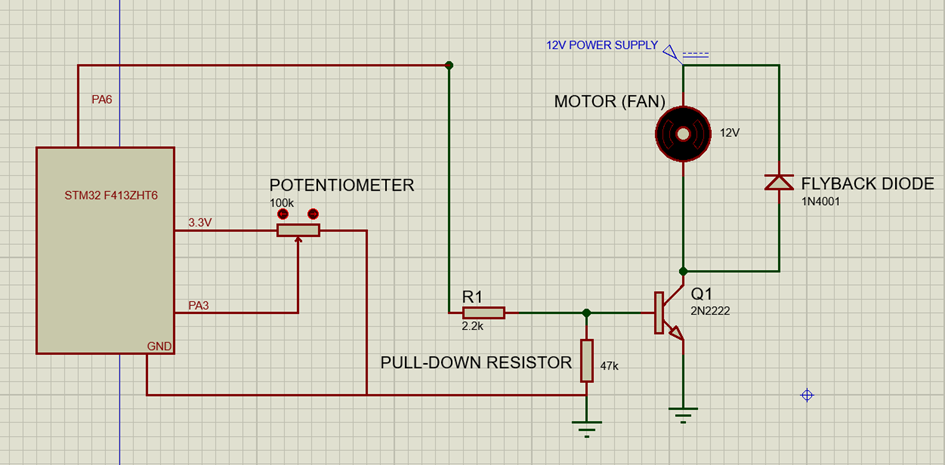

kullanamazsınız diye tahmin ediyorum. baktım datasheet'ine. continuous collector akımına 100mA yazmış. yani motoru elinle kaldırsan ve yük bağlamazsan belki boşta döner, o da BELKİ. motora yük bağlayıp güç verirsen muhtemelen transistör el değilmeyecek sıcaklığa ulaşacak, kısa süre sonra bozulacaktır. ben 2n2222 kullanmıştım. basit bir DC fan sürüyodum. fanı elimle durdurunca transistöre el değilmiyordu sıcaklıktan. < Resime gitmek için tıklayın > Şöyle bi şema vardı. Sana tavsiyem Arduino felan aradan çıkar. Transistör base'ine düz voltaj ver. Bak bakalım çalışıyor mu, hızlandırıp yavaşlatmayı sonra Arduino ile denersin. |
Bu mesajda bahsedilenler: @EienX
|

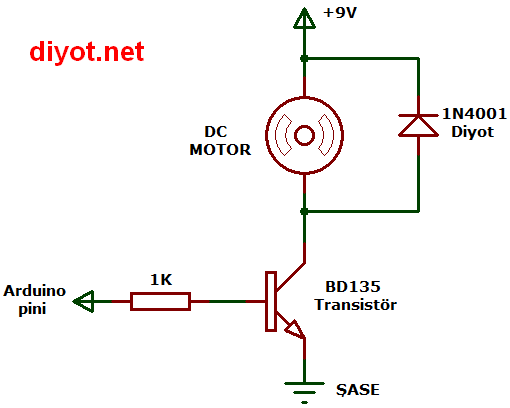

bc237 yaygın olarak kullanılan bir transistör olsa da motorları direk olarak sürmede o kadarda iyi değil. bd serisi transistörler daha çok tercih ediliyor. bu arada yapay zekaya gerek yok. basit bir aramayla kullanışlı devreler bulabilirsin. < Resime gitmek için tıklayın > buradan basit arduino bağlantı şemalarına ulaşabilirsin. https://320volt.com/basit-arduino-baglanti-semalari/ |
< Bu mesaj bu kişi tarafından değiştirildi dergul -- 30 Ağustos 2024; 17:28:7 >
Bu mesajda bahsedilenler: @EienX
@EienX arduino çıkış verebiliyor mu, transistör motor sağlam mı anlamak lazım. Beyz hariçten tetiklendiğinde motorun dönmesi lazım. Aradaki diyot arızalı mı anlamak için çıkarıp görmek lazım, tabi motor yerine başka yük kullanılabilir o esnada, ters emkdan korkuluyorsa. Beyz direnc 10k görünüyor 1kya çekilebilir. Arduino çıkışına led bağlanıp çıkış kontrol edilebilir. |
Bu mesajda bahsedilenler: @EienX , @rayli82
1. sayfa
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
Dc motoru kontrol ettim sorunsuz çalışıyor.
Transistör ü kontrol ettim o da sorunsuz çalışıyor
Diyot olarak schottky 1N4001 kullanıyorum
9 V luk bir pil kullanıyorum.
Arduino öğrenmede yeni olduğum için başka detay veremiyorum

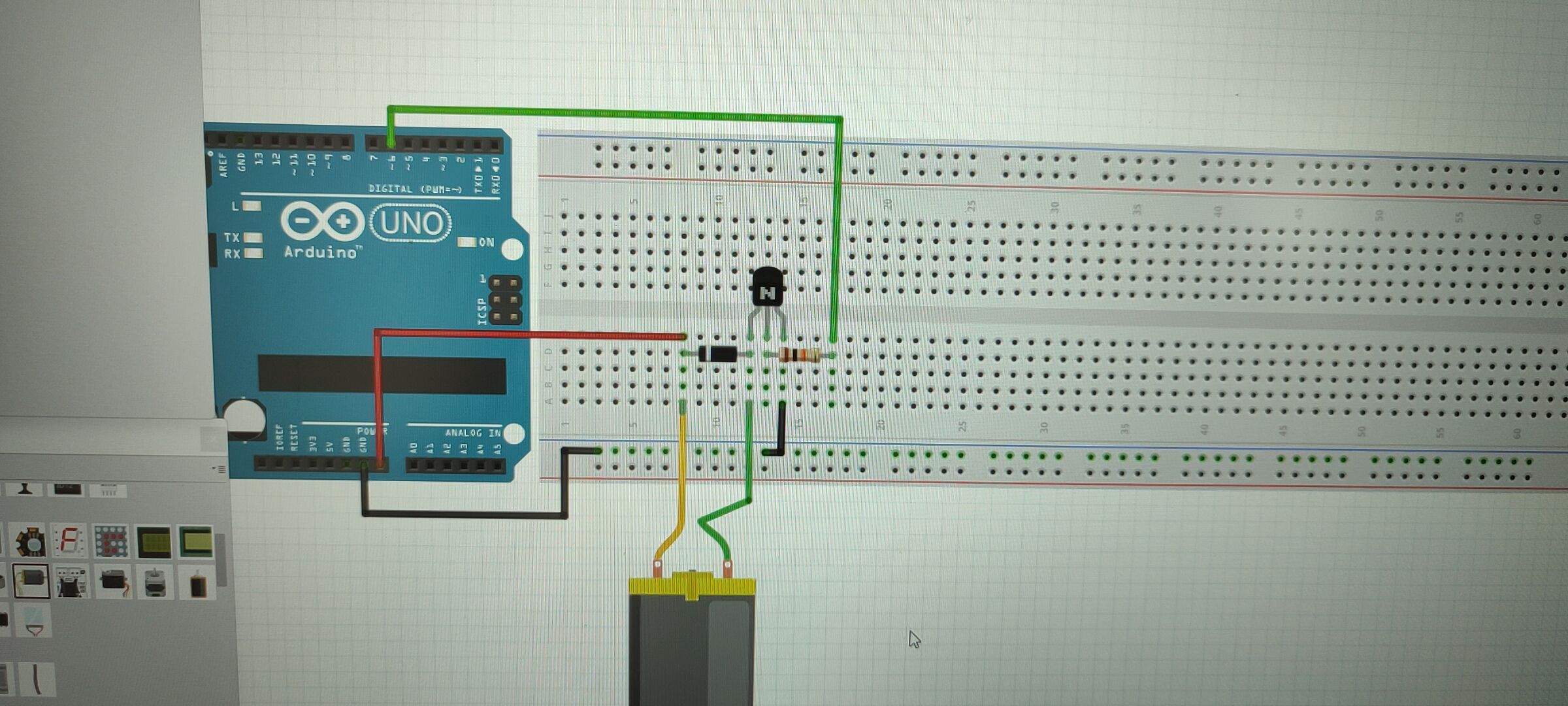

Kurduğum devreyi bırakıyorum belki burada hata vardır.
< Resime gitmek için tıklayın >
