Cevap: Almanca'sı olan var mı? (USB PIC Brenner8P rev4) (3. sayfa)
sağol. PNP ve NPN uyumuyla anahtarlayıp gerilimi yükseltmesini beklediğim devrede nasıl gidip hepsini BC338 olarak takmışım hayret ya. Şimdi 16F84A, 16F628, 16F877 ve 18F2550'yi yazıyor. 16F876'yı yazdırtamadım bir türlü. ona bakıyorum...  Edit: 16F877'yi yazmasına ve aynı Vpp gerilimine sahip olmasına rağmen 16F876'yı yazmıyor. Bana en çok lazım olan PIC buydu.  Bunun haricinde devre güzel. |
< Bu mesaj bu kişi tarafından değiştirildi TA2LSM -- 23 Ekim 2007; 14:28:02 >
Bu mesaja 1 cevap geldi.
|
canın sağolsun. Yeni transistörler alıp değiştirip deneyeceğim. İlginç olan aynı gerilimde programlanmasına rağmen 16F877 ok ama 16F876 olmuyor. |
Bu mesaja 1 cevap geldi.
|
Arkadaşlar bu Brenner8 programlayıcıdan hazır olarak bir tane almıştım ve Windows XP'de sorunsuz bir şekilde çalışıyordu. Ancak yeni bilgisayarımda Windows Vista yüklü ve bu aleti çalıştıramıyorum.Yukarıda arkadaş Vista sürücüsü için verdiği linkteki dosyayı indirip oradaki sürücüyü yükledim ancak US-BURN programı cihazı hala görmüyor. Aradaşlar bu konuda bana yardımcı olabilecek bir arkadaş var mı? N'olur ardaşlar yardım edin Yazdığım programları PIC'e yükleyememek çok kötü bir duygu. Üstelik bu alete okadar para saydık... Saygılar... |
Bu mesaja 1 cevap geldi.
Evet arkadaşlar kusura bakmayın yukarıda mesajı yazdıktan 1-2 dakika sonra çözümü buldum Evet belki aynı sorunu yaşayan arkadaşlar olabilir diye nasıl yaptığımı anlatayım: Çözüm basit: yukarıda @Network KILLER arkadaşımızın vermiş olduğu: http://www.sprut.de/electronic/soft/usburn/usburn17a2.zip Linkindeki dosyayı indirip Zip ten çıkardıktan sonra Windows'tan "Aygıt yöneticisini" açarak Cihazımızı bulup "Sürücü Güncelleştir" diyoruz ve indirdiğimiz dosyadaki "Driver" klasörürünü gösterip sürücüyü güncelleştiriyoruz. Daha sonra eski versiyon arayüz programını kullanarak cihazımızı kullanabiliriz.Bu kadar... Ben ise ilk başta eski driver ve eski aryüzü kullanınca çalıştıramadım.Sonra yeni driver ve yeni arayüzü kullanınca yine çalıştıramadım.En sonunda yeni driver ve eski arayüzü kullanıca arayüz programı cihazı tanıdı... Neyse sorunu halledince içim verahladı Arkadaşlar Çok İlginç Bir NOT: Vista da eski arayüz programının dosyalarını Yeni Klasör (3) yapınca sadece çalışıyor çok ilginç...Doyanın adını bi r harf bile değiştirsen program yine çalışmıyor... Saygılar...  |
< Bu mesaj bu kişi tarafından değiştirildi ElektroEmre -- 3 Kasım 2007; 11:30:01 >
Bu mesaja 1 cevap geldi.
|
Ben de transistörleri değiştirdim. BC328 ve BC338 Class 25 buldum aldım bolca. Bu transistörler doyuma girince Hfe'den dolayı gerilim düşümü fazla olabiliyor. Mutlaka Class 25 bulup takmaya çalışın. En başta şemaya bakmadan tümünü BC338 görüp öyle takmışım ondan çalışmamış. Bir de üstteki kondansatör için 10uf/100V demiş ben 10uF/50V takmışım. Onu da düzelttim. Driver hangisi kurulu bilmiyorum ama v1.5 sonrası için Vista destekli diyor. Ben de v1.5rc2a olan arayüzü kullanıyorum ama v1.7'nin içindeki picdef03.dat dosyasını v1.5rc2a'nın klasörüne kopyaladım. Böylece PIC veri tabanını da yükseltmiş oldum. Zaten v1.7 arayüzü test aşamasındaymış ki hatalı olduğunu da gördüm. Kalibrasyon normal değerleri kabul etmedi. Etti de yani programlayamadık. Bende u-Divider değeri 3,06 değerinde şu an ve ancak öyle çalıştı. Mesela Hazar'ın 3,20. Ben arttırdıkça gerilim düşüyor. Dolayısıyla azalttım. Şu an şükür ki sorunsuz. Unutmadan bir de USB kablosunu değiştirdim. Eskisinde Zener gerilimi 3,19 iken, bunu takınca 3,24 oluyor. Kablonun da etkisi olabilir. |
< Bu mesaj bu kişi tarafından değiştirildi TA2LSM -- 3 Kasım 2007; 12:40:07 >
Bu mesaja 1 cevap geldi.
|
arkadaşlar merhaba.. 16f877 ile bir deney seti yapmayı düşünüyorum. bu usb programlayıcıyı doğrudan sete ekleyebilirmiyim? resetlemeyi kendisi yapabiliyormu acaba? |
Bu mesaja 1 cevap geldi.
Programcıyı ayrı yapsan da, deney setine basitçe ICSP pinlerini koysan. Sanırım daha mantıklı olacak  |
Bu mesaja 1 cevap geldi.
|
arkadaşlar benim brenner8 de 16f84a yı programlamama gibi bir sıkıntı var bu mesaj olusuyor Erase PIC -finished Start to program FLASH## 927 error(s) Start to program ID - ok Start write Configuration## 1 error(s) acaba nedendir herşeyi denedim kalibre ettim secimler normal yazıyor fakat arkası kırmızı olarak bu mesajı veriyor bilgi sahibi arkadaşlardan yardım bekliyorum |
Bu mesaja 1 cevap geldi.
 |

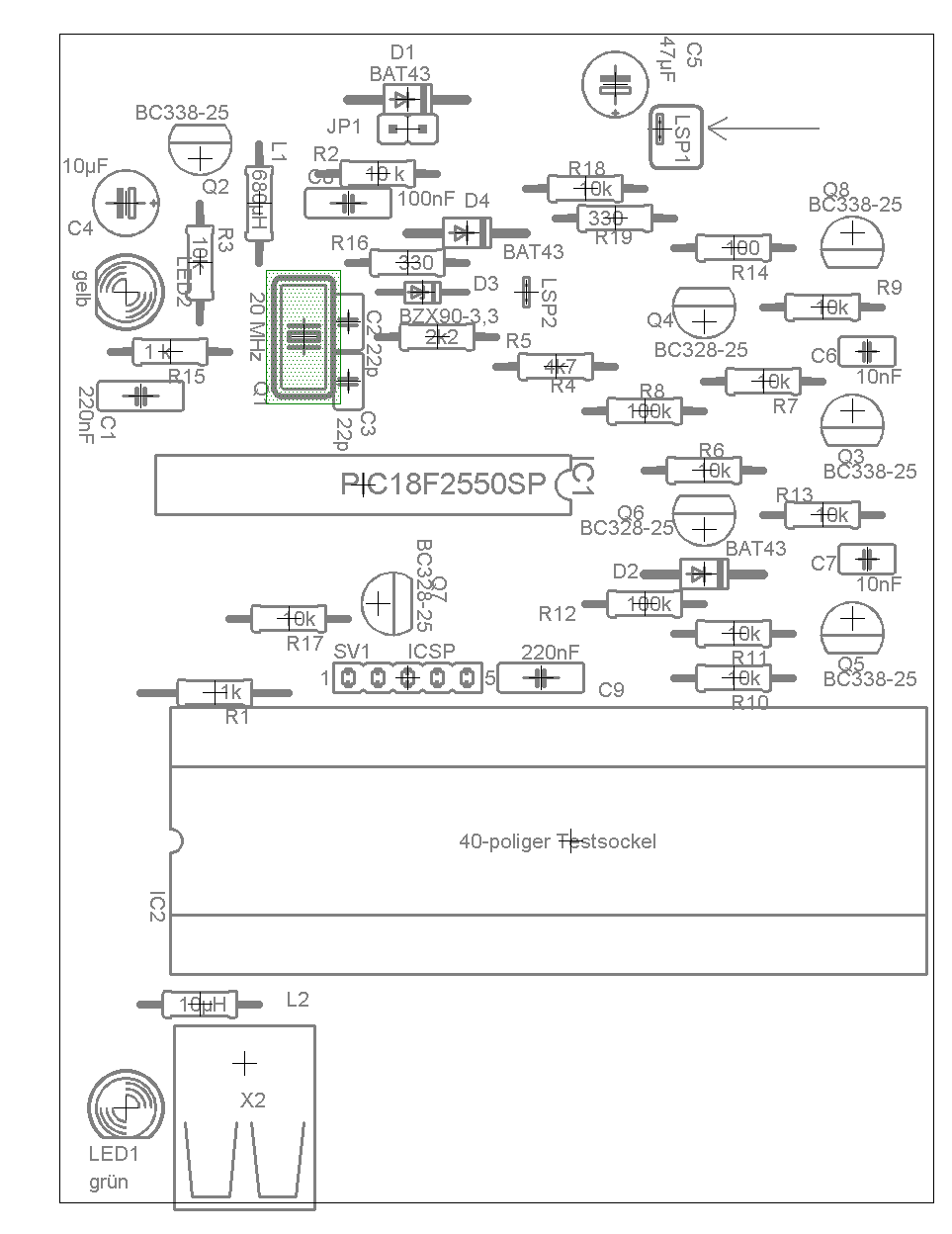

yüksek ihtimalle programlama voltajında sorun var. aşağıda şekil 1'de layout'unu verdiğim devrede LSP1 noktasından ölçüm alacaksın. PIC16F84A, programlanırken 13,5V istiyor. senin kalibrasyon değerlerin diğer az gerilim istiyen PIC'ler için yeterli oluyordur ama 84A için yetersiz kalıyordur. "u-divider" değerini düşürüp dene. AVOmetre ile LSP1'den ölçüm al ve programın gösterdiği değerlerle karşılaştır. Şekil 2'deki yerlere basıp programın ve AVOmetrenin okuduğu değerleri kıyasla. Şekil 1 < Resime gitmek için tıklayın > Şekil 2 < Resime gitmek için tıklayın > |
|
aynı şekilde ben de pic16f628a programlıyorum kalibrasyon ayarlarını yaptım. Erase PIC -finished Start to program FLASH## 292 error(s) Start to program ID - ok Start write Configuration - ok şekildeki gibi 292 hata (Start to program FLASH## 292 error(s)) buluyor. sonra pic i hex file ile compare yaptığım zaman herhangi bir sorun yok. nedir bu olay? compare PIC with PICCLOCK.HEX : -- 0 errors in PROGRAM -- 0 errors in ID -- 0 errors in EEPROM -- 0 errors in CONFIG |
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
çözdüğüne sevindim güle güle kullan :)
Bu mesaja 2 cevap geldi. Cevapları Gizle
