Erol Bey merhaba, biz teşekkür ederiz, ayrıca kiti kısa zamanda toplayarak hemen çıktı aldınız, tebrik ederim. |
Baslangic icin gayet iyi baskilar olmus. Gerisi de gelir umsrim |
Tebrik ederim, hızlı bir şekilde toplamanız ve hemen başarılı baskılar alabilmeniz takdir edilecek bir durum. Şu an blogta montajla ilgili az miktarda konu var, dolayısıyla bu tamamen sizin başarınızdır. Ben vakit buldukça güncellemeye devam edeceğim. |
Merhaba, Blogta montaj aşamalarına yeni bir konu ekledim. Linki :http://www.3dprintermacerasi.com/2014/07/montaj-asamalar-4-adm-z-asansorunun.html Saygılarımla.... |

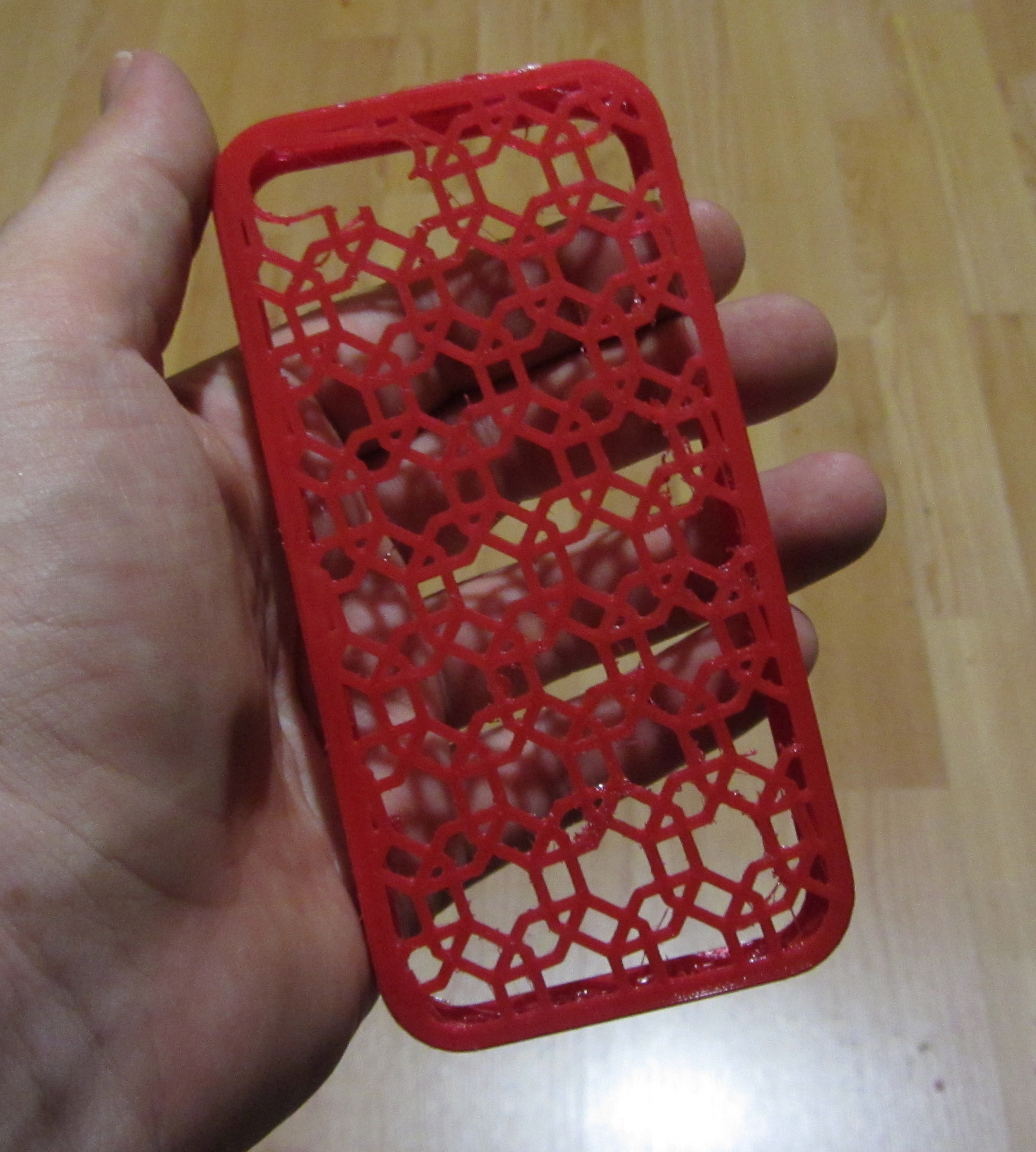

Merhaba, Ozgurtheking'in tasarladığı Ozoflex extruder'i kullanarak Sigma 3D'de dün ilk kez Ninjaflex filamenti ile baskı yaptım. Aşağıdaki videoda Ninjaflex ile yaptığım iPhone kılıfını görebilirsiniz. Gerçekten oldukça esnek bir materyel ve birçok kullanım alanı olabilir. Baskı için ABS benzeri sıcaklıklar istiyor. Ben 230-245 derece arası denemeler yapıyorum. En önemli sıkıntısı hemen nozzle'dan akma eğiliminin olması, o sebeple çok kolay ipliklenme yapabiliyor. Ama iplikleri kesmek zor değil çok sert olmadığından. Ayrıca bütan gazlı çakmak ile şöyle bir üstünden geçildiğinde iplikler hemen büzüşüyor. http://www.youtube.com/watch?v=4AZELSkiFI4 < Resime gitmek için tıklayın > |
merhaba, paylaşım için teşekkür ederim, pratik yapma şansım olmamıştı, en kısa zamanda ben de deneyeceğim, |
Merhaba. Ninjaflex'i doğrudan üreticisi olan "Fenner Drives"'tan satın almıştım. Linkihttp://www.fennerdrives.com/ninjaflex3dprinting/_/3d/ Türkiye'ye İngiltere'den gönderiyorlar ama yalnız DHL FedEx gibi özel kargo şirketiyle yollama seçeneği var. Şunu söylemek gerek ki Ninjaflex oldukça pahalı bir malzeme. Yarım kilosu 50 euro gibi bir fiyattan satılıyor ve yanlış hatırlamıyorsam 25-30 euro da kargo biniyor. Ben iki tane yarım kiloluk makara almıştım, gümrüğe takılmadan nasıl geçti anlamadım. Gümrüğe takılırsa bir 150 TL ardiye ve 60-70 TL vergi de biner, toplam maliyet yarım kilo başına neredeyse 260 TL'ye gelir! Daha ucuz alternatiflere ihtiyaç var. Diğer filamentler için kaynaklar var. ABS'yi Serkan Bey cihazın kitini satın alırken bol bol vermişti. PLA için colorfabb'ın filamentini kullandım. Onun 750 gramı yaklaşık 140 TL'ye geliyor. En ucuz seçenek ABS. İlerde laywood, laybrick gibi filamentleri deneyeceğim ama onlar da çok ucuz seçenekler değil. |
http://www.aliexpress.com/item/1pcs-Mega-2560-R3-1pcs-RAMPS-1-4-Controller-5pcs-A4988-Stepper-Driver-Module-1pcs-2004/1518778266.html bu seti almayı düşünüyorum. ekran gerekli değil sanırım tüm aayarları firmware giriyoruz. Birazda pc den veriyoruz ayarı. Anlamadığım adamlar ramps in yanında bir avuç jumper veriyor. bu jumperlar nereye nasıl takılıyor. yada gerek var mı? |
Ben ekranı çok faydalı buluyorum. Baskı yaparken bazı parametreleri değiştirebilmeyi sağlıyor. Ayrıca SD karttan baskı için de kolaylık. RAMPS ile gelen jumperlar stepper sürücülerin microstepping modunda çalışması için gerekiyor. Bu jumperların takılacakları yerler stepper sürücülerinin girdikleri soketlerin içinde. RepRap projeleri 1/16 microstepping modunda çalışırlar. Bunu sağlamak için her bir motor sürücünün soketinin altındaki 3 adet jumper pini kapatılmalıdır (1 pin kapatılırsa 1/4, 2 pin kapatılırsa 1/8 microstepping modu aktiflenir diye hatırlıyorum). Yani toplamda 3 hareket aksı ve bir de ekstruder bulunduğundan tek kafalı bir yazıcı için 4 stepper motor kullanılacak ve her birinin 1/16 microstepping modunda çalışması için 3'er tane jumper bağlamak gerektiğinden 12 jumper pini gerekecek. Kitte gördüğüm kadarı ile 5 stepper var, çift kafaya göre bir set hazırlanmış. O sebeple daha fazla pin vardır. Microstepping konusu ile ilgili blogumda bilgi vermiştim, motorlar bölümünde, oradan daha detaylı okuyabilirsiniz. Ama özetle microstepping sayesinde daha ince hareketler (yani daha hassas kontrol) yapılabiliyor. Tabii kullanmanın bir bedeli de var, o da motorun belirgin ölçüde tork kaybetmesi. Neyse ki ağır yükler taşımak zorunda olmadıklarından yazıcı için bu bir sorun olmuyor. |
Birkaç gün içinde iki adet yeni 380 mm'lik gijon elime ulaşacak. Hollanda'dan geliyorlar ve özel olarak boya uygun kesildiler. Paslanmaz olduğunu sanmıyorum, galvanizedirler. Ancak denemiş olurum, çok pahalı değiller. Onla olmazsa diğer alternatifleri deneyeceğim. Bir de bir konuda fikrinizi alayım: Çok mantıklı gibi görünen bir düzenek var, gijonun doğrudan motorun içinden çıktığı, ya da daha doğru terminoloji ile motor milinin gijon olduğu. Şu web sitesinde satılıyor: http://robotdigg.com/category/8/Threaded-Rod-Stepper Mail attım kendilerine, istenilen boyda yapabileceklerini söylüyorlar. 15-20 Günlük hazırlık aşaması var. Yani yaklaşık 1 aydan elimde olabilir. Anti-backlash nut ile birlikte de satın alınabiliyor. Buradaki sorun 2 mm'lik pitch olmasına rağmen 4 başlangıçlı, yani effektif hatve 8 mm oluyor. Tabii firmware'den ayarlanabilir, anladığım kadarı ile rezolüsyon üzerine çok ciddi bir etkisi de yok. Burada esas sorun, Z asansörlerinin tasarımını değiştirmek gerekecek, çünkü leadscrew'larda kullanılan yuvarlak flanşlı somun kullanılıyor. |
http://www.avrasyamuhendislik.com.tr/ballscrew.php http://www.avrasyamuhendislik.com.tr/acmescrew.php Aslinda burayya sorulabilir. Ellerinde m8 2mm hatbeli ballscrew var gorunuyor. Yarin vakit bulursam arayip fiyat sorarim... Ama cok uygun olacagimi sanmam. Ama yerli bir yerden bukursak buna gore asansor parcasi dizayn ederiz. Isteyen alip kodifiye yapabilir. |
şuan ninjaflex edinemediğim için extrudera ihtiyacım yok. eğer aldığım vakit sıkıntı yaşarsam isteyebilirim. teşekkürler ozgur bey. serkan bey şuan fotoğrafları yollayamıyorum ama 2 perimeters la bastığım şu sayafaki extruder için olan fan shroud diye geçen parçanın cidarında hiç sıkıntı yok taş gibi =). ama şurda y ekseni için bastığım pulley de içe giren parçaya 608zz takarken bastırırken ayrılma oldu tabi aynı ayarlarda mı bastım hatırlamıyorum ama o daha inceydi. eve gidince kalibrasyon için ince birşeyler basmayı deneyeceğim. genelde aldığım gijonlarda biraz esneme oluştuğundan yamuklar. insan istiyoki makinalardaki gibi mil olsun güzel görünsün =). benim cihazda dönerken salınım yaptığından sorunun ordan olduğunu düşünüyorum. PLA dada farklı şekilde olsada ABS de wobble tarzı birşey var. layer kalınlığının biraz düşürünce görüntü düzeldi sayılabilir ama yinede var. |
0.1 LAYER basmak icin oncelikle 0.25 nozzle lazim oncelikle size.. 0.4 nozzle ile minimum 0.2 layer basilir. daha altini basarsaniz bozukluklar olur... |
Tetra Hydro Furan diye gecen malzeme var, THF, bu PLA icin bir solvent.. Ama denemedim bastan soyliyeyim.. http://www.tipkimsan.com/?urun-4834-tetrahidrofuran---thf---chem-pure-1-lt 1LT saf olarak var, bunu biraz seyreltip deneyebilirsiniz.. Burda da deneyen bir arkadasin videosu var http://www.youtube.com/watch?v=lAITp6JEsJU |
buradan dropbox tan bakabilirsiniz. curanın robotu ilk bastığım sonra yoda sonra uzun bir ara ev tadilat girdi. yazıcı tozlandı videodada görünüyo sanırım. cihaz bile daha adam akıllı toplu değil kablolar vs vs. =) bunları bastığım yazıcı 20x20x40 pi-printer diye geçen yazıcı. mor renkli olan PLA turuncu ABS. |
Tebrikler baskılar için. Sanıyorum sizin de dediğiniz gibi, belirgin Z wobble var. Gijon ile uğraşmak gerekecek. |
Sayın bermanX, resimlere baktım ciddi bir wobble sorunu var, gijonlarda parantezlik olabilir. Ya da motor ile eksenleri örtüşmüyor. ayrıca diğer bir husus kalibrasyon, bu konuda da bazı eksiklikler görülüyor richrap'in kalibrasyon metodunu kullanabilirsiniz, http://richrap.com/?p=54 ayrıca kullandığınız slicer yazılımının da default flowunu şunun gibi bir parça ile ayarlamanız gerek. http://www.thingiverse.com/thing:52946 |
Sayın ozgurtheking, Cura ile single-walled calibration cube'ü slice edebiliyor musunuz? Bende malesef bu parçayı slice etmiyor. Slicer ile basmam gerekiyor ama ben henüz o programı istediğim gibi kullanamıyorum. Kalibrasyon konusunda bence şu an genel bir sorun var. Thingiverse'te yer alan kalibrasyon setlerinin tamamı Skeinforge-Slicer programlarının parametrelerine göre talimatlara sahipler. Cura'ya göre hazırlanmış veya ona göre anlatılan bir set yok. Tabii ki çok büyük farklar yok ama talimatları okurken şunu değiştirin dendiğinde Cura'da doğrudan karşılığı olmayan seçenekler var. |
http://reprap.org/wiki/Cyclone_PCB_Factory http://www.youtube.com/watch?v=fKW3fwy1h0k Cok guzel bir sekilde pcb kazima yapiyor. Sigma3d'yi tamamiyle toplayayim bende deniyecegim pcb kazimayi. Eger duzgun olmazsa bu sefer sigma3d kullanarak Cyclone PCB Factory uretiriz :) Ancak daha kompak olmasi disinda pek bir farki yok gibi sigma3d'den. Baska cnclerde varmis:http://reprap.org/wiki/CNC_Mill |
İkinci denemede küçük bir baskı alabildim.
< Resime gitmek için tıklayın >
DrMaestro nickli değerli arkadaşımıza da ayrıca teşekkür ederim.http://www.3dprintermacerasi.com adlı sitesinden çokça yararlandım.
< Bu mesaj bu kişi tarafından değiştirildi erolkoroglu -- 28 Haziran 2014; 17:40:15 >
