Cevap: 3D Printer Projesi ( Sigma3d ) ( Open Source ) (2. sayfa)
|
3D Hubs İstanbul etkinliğindeki gelişmeleri sayfamdan canlı olarak paylaşacağım. Vakti olanları beklerim. http://www.reprapturk.com veya http://www.facebook.com/reprapturk adresinden takip edebilirsiniz |
Bu mesaja 1 cevap geldi.
|
Uzun araştırmalara ve kendi tecrübeme dayanarak 3D yazıcıların bakımı ve temizliğiyle ilgili bir döküman hazırladım. Bunları düzenli uygularsanız baskı kaliteniz ciddi anlamda artıyor ve yazıcıdan gelen sesler azalıyor. Döküman için: 3D yazıcıların ilk Türkçe bakım kılavuzu |
Esasında adetli getirirken sıkıntı yaşanabilir doğrudur, ancak biraz şans işi diyebiliriz. Çin malı kalitesiz motorları almayın ! Her türlü rulman Türkiye'de bulunabiliyor. Kasnak ve kayışlar için de şurayı öneririm.http://www.sdp-si.com |
< Bu mesaj bu kişi tarafından değiştirildi erdeminanc -- 1 Şubat 2014; 17:42:39 >
Bu mesaja 1 cevap geldi.
Instagram sayfamda kendi çıktılarımı ve başkalarının aldığı hoşuma giden çıktıları bir süredir paylaşıyorum. Instagram:www.instagram.com/reprapturk |
Bu mesaja 1 cevap geldi.
|

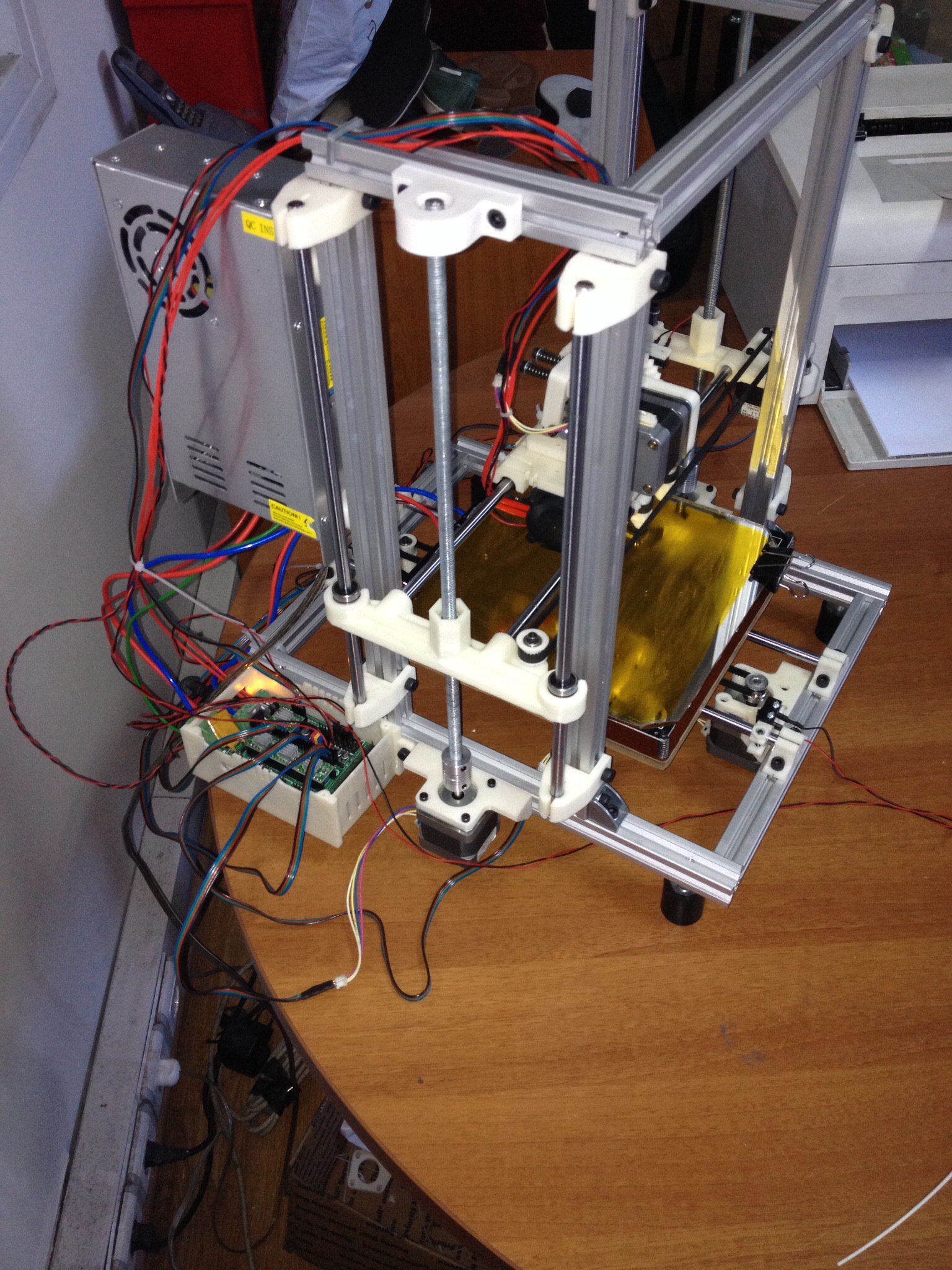

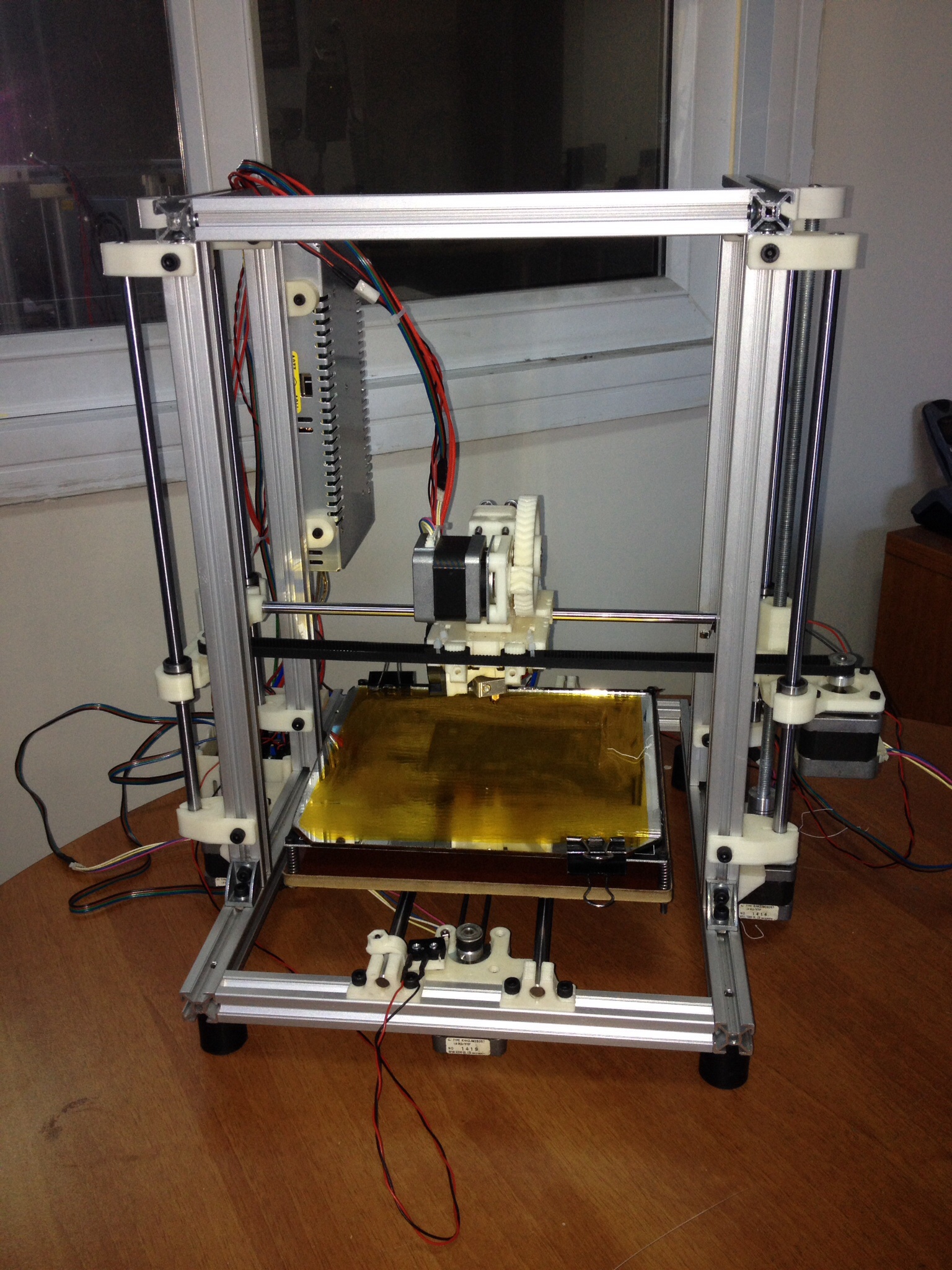

Yeni printer montaj tamamlanmis hali... Baski olan parca yeni cekilen pla malzeme denemesi.... Video cekim kotu, ilk baski oldugu icin, bir yandan kafanin yuksekligini kontrol ediyordum, kaptona dalmasin diye... Daha duzgun olani cekecem... Ama montajli halinde bir fikir veriyor http://youtu.be/7Xx0gJPIEaY < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi serkanc -- 22 Şubat 2014; 11:42:14 >
< Bu ileti tablet sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @mojohand

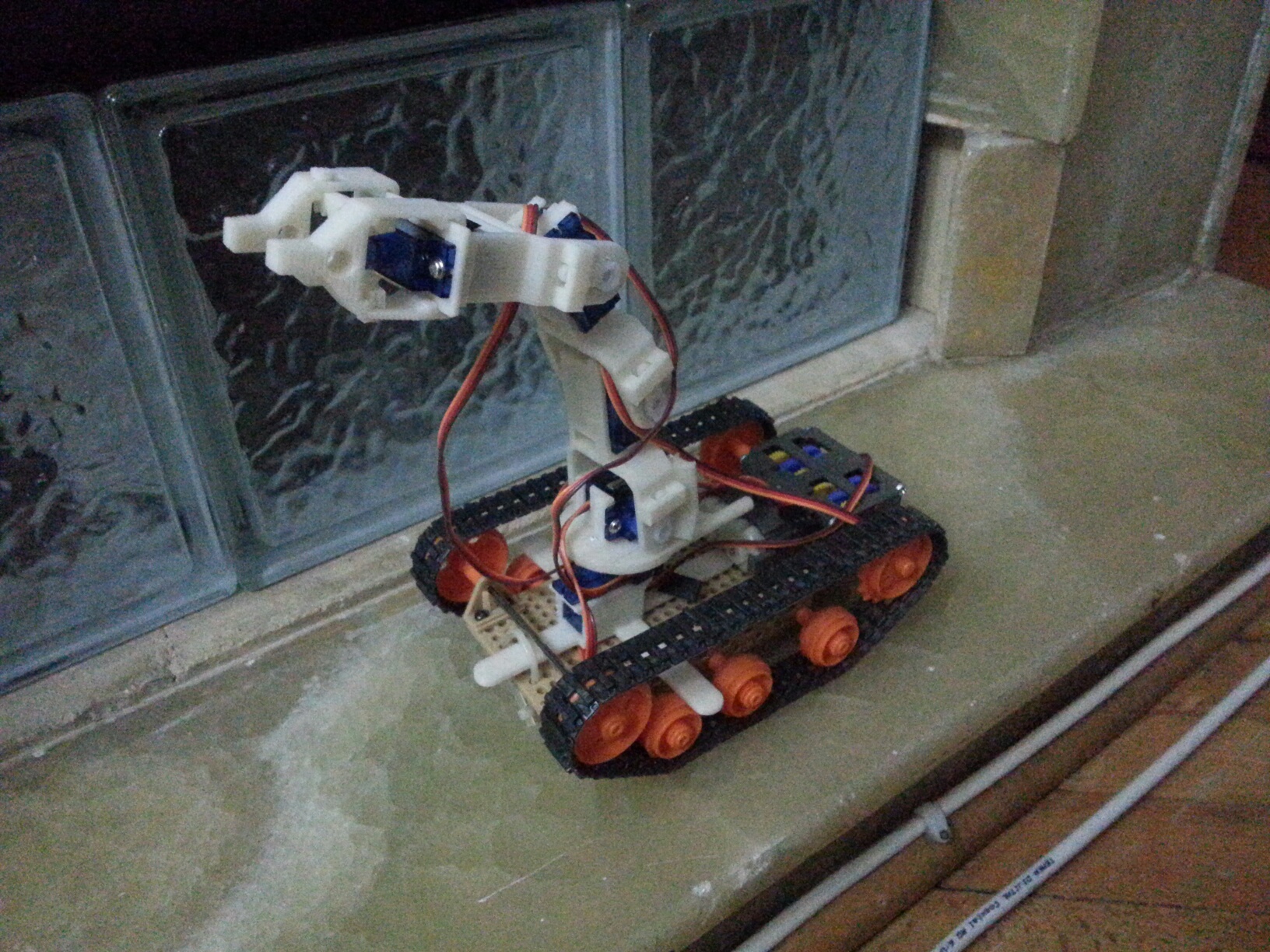

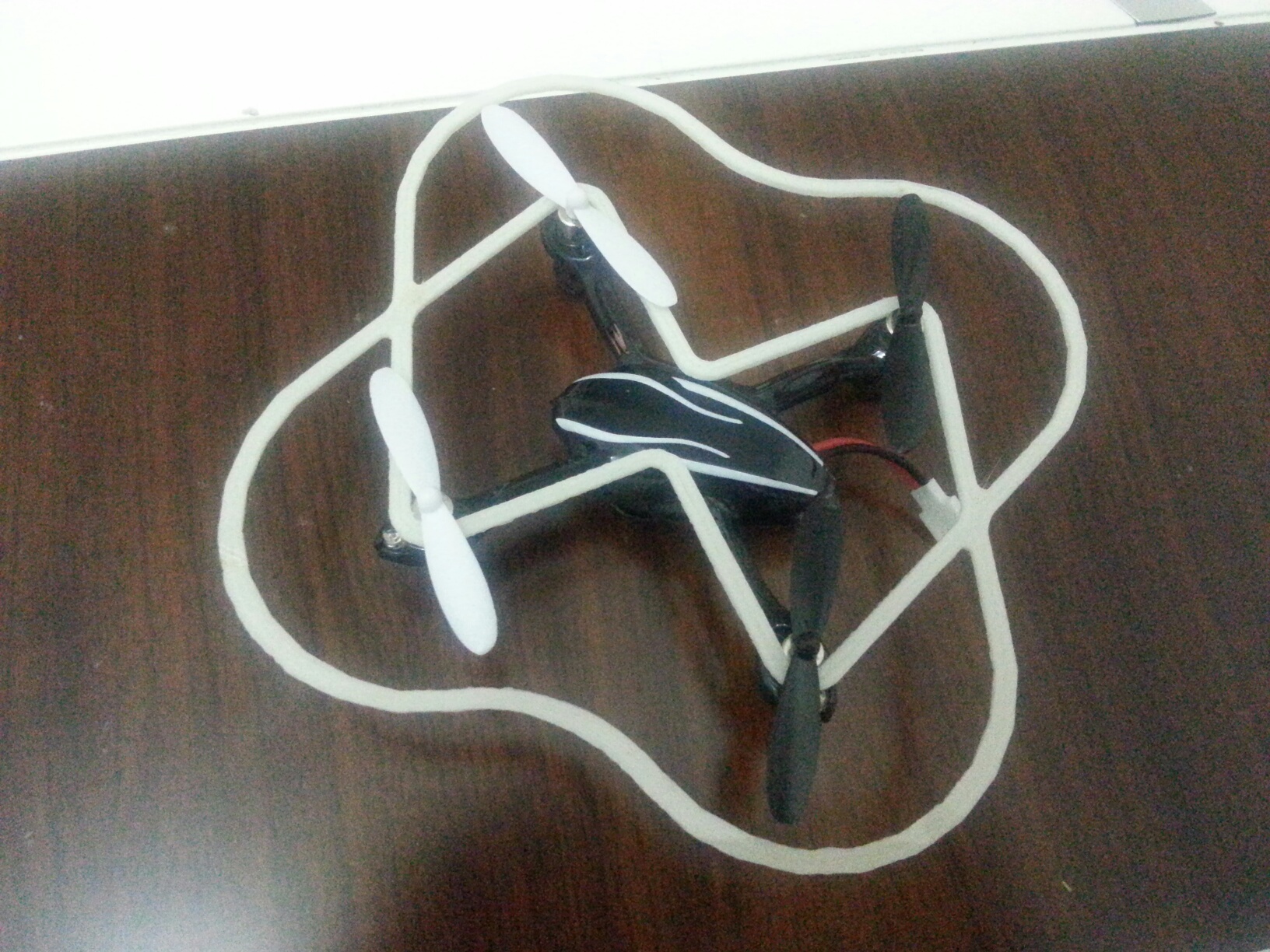

Serkan arkadaşımızın aşağıdaki cihazını biz satın aldık. Sağolsun siparişimizi; eksiksiz bir şekilde montajını, kalibrasyonunu, hatta ilk denemelerini yaparak gönderdi. Daha önce hiç tecrübem olmamasına rağmen ürünün açık kaynaklı olması ve üreticinin ilgisi sayesinde hemen denemelere başlayabildim. Kendi projelerimizdeki mekanik malzemelerin prototip üretimlerinde kullanacağız. Ürünü teslim aldıktan hemen sonraki HubsanX4 pervane koruyucu ve Tamiya Tank üzerine yerleştirilmiş kıskaçlı 5 eklemli robot kolu denemelerim ektedir. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
|
merhaba zaten konuyla ilgiliydim 1 senedir ama imkanlarım kısıtlıydı şimdi Özgür abi sayesinde yapmaya başladım motorların testlerini yapıyorum şu an .... şase görüntüleri linktedir http://i.hizliresim.com/x0gP8D.jpg http://i.hizliresim.com/K4QdD0.jpg |
|
Merhabalar Serkan ve özgür'ü hoş tasarımları için tebrik ederim. Z ekseni denge kuvetlendirmenizin mantıklı olduğunu düşünüyorum çünkü MendelMax'ımda en çok yaşadığım sorun bu. Gereksiz bir hız engeli ve çözünürlük kaybı oluşturuyor. Bu parçaların STL'lerini veya OpenSCAD'lerini paylaşmayı düşünüyormusunuz? Daha net olmak gerekirse RepRap(Self Replicating Rapid Prototyping) ruhuna uygun olarak bir git sayfası ve bir reprap wiki sayfası düzenlemeyi düşünüyormusunuz ? Örnek:(http://reprap.org/wiki/Prusa_i3_Rework_Introduction) Yoksa ürünü 3D yazcı olarak mı satışa sunuyorsunuz ? Eğer ingilizce, OpenSCAD ve / veya wiki düzenlemede sıkıntınız var ise size yardımcı olmaktan çok mutluluk duyarım. Hatta bu işe talibim(ücretsiz). Birde Türk tasarımı reprapların arasına katılmış olsun. Ancak dediğim gibi ürünün RepRap olabilmesi için alan kişinin kendi kopyalarını yapabiliyor olması gerekiyor. Eğer 3D yazıcı olarak satmayı düşünüyorsanızda zaten Creative Commons lisanslıdır kullandığınız parçalar bir sıkıntı olmaz. Sadece GPL lisanslı parça kullanıyorsanız tekrardan tasarlayı veririsiniz. Basit bir ölçü değişikliği vesairede yeterli olur. Ondan sonra ismini istediğiniz bir şekilde koyup satabilirsiniz. Z ekseniniz çok enteresan geldi. Hiç daha önce açık kaynaklı tasarımlar içerisinde görmedim(Rastlamamışda olabilirim), bence önemli bir sorunu çözüyor mendelmaxlarda bulunan.Prusa i3'de aynı problemi daha az parçalı bir yaklaşım ile çözdü diyebilirim. Tabi ki sabitleyicileri rulman tutucuları motor tutucuları thingiverse'de bulunan tanıdık parçalar. X carriage'ıda tanıyorum gibi geldi ancak Extruder'un dişli ve filament ittirme kısımlarını tanımıyorum. Fishbone dişlinin arkasına yeni bir tutucu bölüm mü tasarladınız ? Yerden elektronikler için yükseltme amaçlı bence vitamin kullanmayın. O delikleri sigma profillere delmek çok uğraştırıyor. Aşağıdaki link size yardımcı olabilir. http://www.thingiverse.com/search/page:5?q=extruder+filament&sa= Acaba kendi yaptık dediğiniz extruder'da bütün cariage ile birlikte mi kast ediyorsunuz yoksa sadece hot end dediğimiz eritme ucu üzerine mi çalıştınız. Açıkçası resimlerdeki kalite oldukça iyi basım hızı(mm/s olarak) layer height(mikron) paylaşırsanız daha net bir yorum yapabilirim. Son olarak arkadaşlara referans olması açısından açık kaynak bir cihaz yapmanın maliyetlerini belirteyim. Prusa i3 Kendin Topla Fiyatı: 1100TL gibi bir şey. https://docs.google.com/spreadsheet/ccc?key=0ApGe3c7DB38ldHVmZG40WWFrSlFMNFRkajhFbUJuUEE&usp=sharing MendelMax 1.5 2012 Fiyatları: 1500TL gibi bir şey. https://docs.google.com/spreadsheet/ccc?key=0ApGe3c7DB38ldExZYUhiUC1rZ25QNGJLY3BOUjZOVkE&usp=drive_web#gid=0 Step motor dişli kayış(STEPS_PER_MM - STEPS_PER_METER) hesaplayıcı araç https://docs.google.com/spreadsheet/ccc?key=0ApGe3c7DB38ldE5Id3AzZndTal9hZk5acGVkT2RxdXc&usp=drive_web#gid=0 Birde benim 2 yaşındaki emektar MendelMax 1.5'um https://drive.google.com/file/d/0B5Ge3c7DB38lb2xoNVBsMGExemM/edit?usp=sharing Ayrıca 3Dhubs hesabınız yoksa açmanızı şiddetle tavsiye ederim. http://www.3dhubs.com/izmir/hubs/ali Ali Akdurak https://twitter.com/AliAkdurak |
< Bu mesaj bu kişi tarafından değiştirildi Ali.Akdurak -- 3 Mart 2014; 11:50:52 >
Bu mesaja 1 cevap geldi.
Hocam ilginize cok tesekkurler.. Ben openscad ile bir tasarim yapmadim ama kullandim, ozellikle bu kayis kasnak meselelerinde cok lazim oldu.... Wiki ve Openscad konusunda konusabiliriz. Tabiki bazi parcalarda esinlenme oldu, ornegin greg extruder benim gordugum en iyi extruderlerden biri.. Hotend de magmadan esinlenme.. Ama ben esinlendim yaparim demekle olmuyor, inanin, onu sabirla gunlerce denemek, hata ortaya ciktiginda nedenini bulmak, gunlerce duzgun baski alamamak.. Anlatamayacagim kadar cok hikaye geciyor... Biz de pcb kazimayi deneyecez Allah kismet ederse, o yuzden de kaplinleri basilmislarla degistirecez, daha rijit olsun diye.. Ama 0.1 kazima islemeni yapar diye dusunuyorum... Hocam SLA tarzi printerlarla ilgilendim daha once, hatta kickstarterdan da alacaktim ama onda malzeme SIKINTILI... burda bir sekilde temin etmek gerekir.. Hem zaman acisindan da artik cok zorlaniyoruz.. Buldugumuz ilk bos vakitte bu isle ilgileniyoruz.. |
< Bu mesaj bu kişi tarafından değiştirildi serkanc -- 5 Mart 2014; 9:21:15 >
Bu mesaja 1 cevap geldi.
kusura bakmayın tüm mesajları okumamıştım  Teşekkürler. EDİT: hocam birşey daha sormak istiyorum, tüm bu malzemeleri yurt dışından nasıl getirdiniz ? gümrük problemleri olmadımı ? |
< Bu mesaj bu kişi tarafından değiştirildi fbkaya -- 4 Mart 2014; 22:35:53 >
Bu mesaja 2 cevap geldi.
|

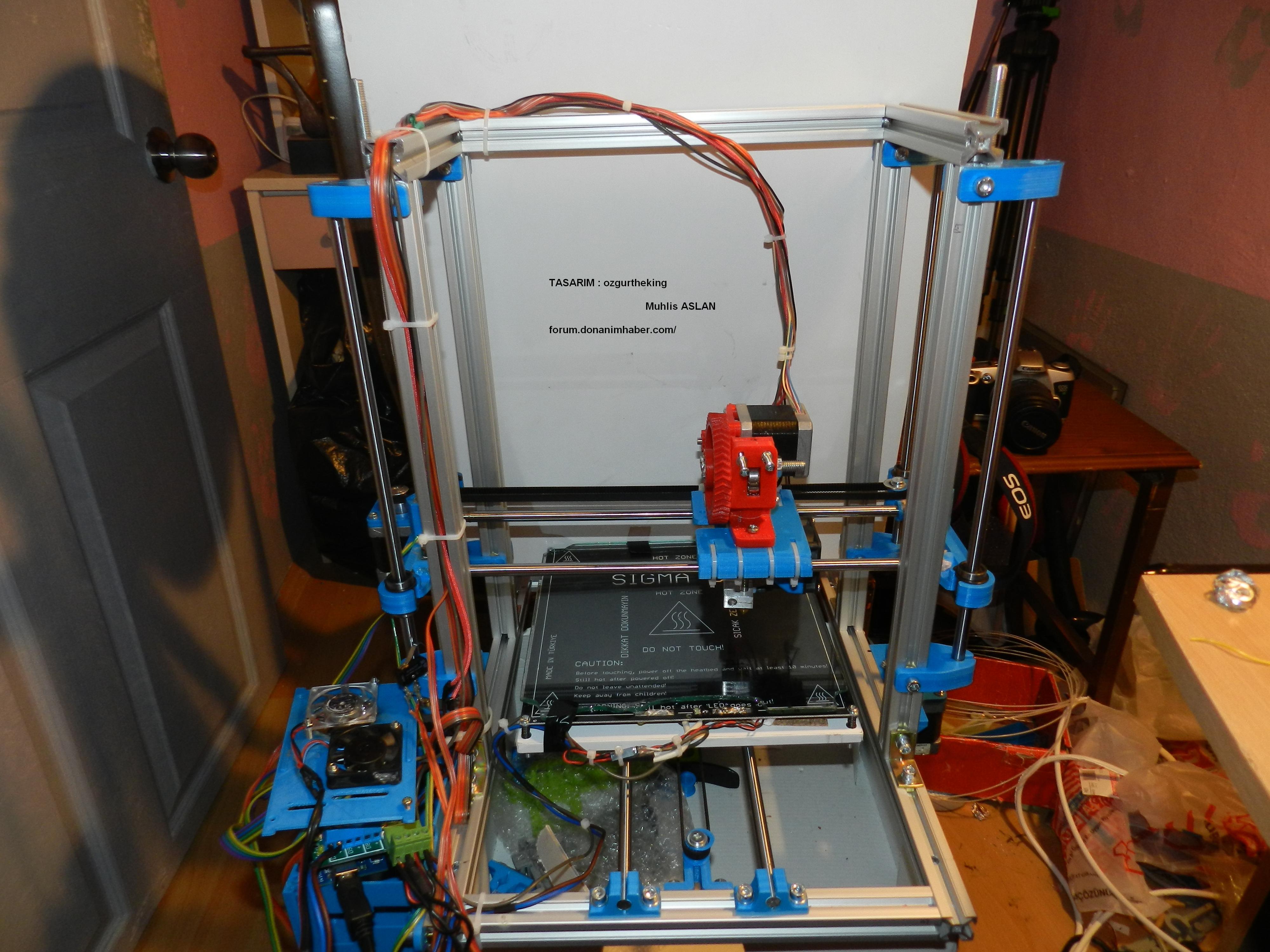

tekrar merhabalar printer ı bitirdim 1 hafta falan oldu iş yoğunluğundan pek ilgilenemedim bir de bazı durumlar oldu fotoğraf attım zaten son hali budur bir tek arduinoyu kutusuna yerleştireceğim . sorun olarak ; hotend ısınmıyordu start job dediğimde bazı sorunlar daha vardı motorlarda ötme sorunu , park etmeme vs ..... bir tek sorun kaldı o da kalibrasyon ben printerdan 0.1 mm dediğimde yaklaşık 1.4 mm kadar gidiyor  , 1 mm dediğimde 1.6 cm kadar 10 mm dediğimde 16 cm kadar gidiyor bu 1.6 , 16 olayı dikkatimi çekti şimdi ben step per mm kısımlarını kasnaklara göre 94.12 ayarladım ama ben bu değerleri düşürdüğümde sanki daha az fark ortaya çıkıyor ayarlayamadım eeprom ayarlarını bir de yanlış hesap yapıyorum sanırım feed rate ve step per mm kısımlarını denkleştiremedim Özgür abi team viewer den yardımcı oldu ama bu sorunlar devam ediyor aslında ona sorarak yapıyordum bazı şeyleri de kendim çözdüm  , eminim basit bir sorundur  ne kadar yabancı forum gezdiysemde aradığım yanıtı bulamadım  ..... http://www.youtube.com/watch?v=hsIwUCZK2io bu videoda sırasıyla 0.1 mm 1 mm ve 10 mm diyorum durum böyle .... serkanc ve Özgür abi ye şimdiden teşekkürler  < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Hocam bunları bulabildim ben özellikle geliştrimeye açık olmasısı için arduino kullanılan yazıcıları seçtim . fiyatlar bana ucuz geldi sizce bunun nedeni ne olabilr. http://www.aliexpress.com/item/NEW-3d-printer-REPRAP-PRUSA-I3-DIY-KIT-NOT-Assembly/1705978873.html http://www.aliexpress.com/item/Free-shipping-complete-machine-3d-printer-extruder-diy-kit-prusa-mendel-i2-reprap/1706691114.html http://www.aliexpress.com/item/New-3D-printer-RepRap-Prusa-Mendel-DIY-full-kit-not-assembled-PLA-1KG-LCD/1706914264.html |
Bu mesaja 1 cevap geldi.
Ben size soyle bir olay anlatarak basliyayim.. Ben de gidip ucuz olsun diye ebay'den gidip filament almistim.. 4 ay boyunca sorun yasadim.. Nedenini de anlamadim. Surekli forumlarda gezmekten en sonunda SIKINTI gelmisti.. Ben sorunu cok farkli yerlerde aramistim.. Sonrasinda hotendim bozuldu.. Bu sefer de gidip iyi filament ama ucuz hotend aldim :) Daha beter sorunlar yasadim... Siz alin burdan, bence goruslerinizi paylasin,, bizim icin de iyi olur, ben simdi burda ne kadar yazsam inanmaz kimse :) |
|
Arkadaşlar bana Prusa i3 plastik parçalarını uygun fiyata basabilecek var mı ? http://reprap.org/wiki/Prusa_i3_Build_Manual |
< Bu mesaj bu kişi tarafından değiştirildi Public_Enemy -- 24 Mart 2014; 11:44:35 >
|
Orijinalden alıntı: serkanc Makina cizimleri kendimize ait oldugu icin direct drive ekleyebiliriz. Ama bu da saatlerce deneme suresi demek. O nedenle simdilik bu sistemde kalmayi dusunuyoruz. Ben plaflex basmayi denedim, direct drive de olsa baski hiziniz olagan derece yavas olmasi demek... Yanıtlarınız için teşekkür ederim. Elastik materyellerin diğer sert materyellere göre daha yavaş yazılabildikleri gereçeği maalesef doğru. Ancak hiç yazılamamasına göre yavaş yazılabilmesi büyük bir avantaj bence. Şu linkte yer alan animasyonlara bakınca gerçekten de elastik filamentlerin çok büyük avantajları olabileceği izleniyor:http://www.adafruit.com/blog/2014/01/23/3d-printing-with-flexible-filament/ Filaflex'i denediğinizi belirtmiştiniz. Sonuç nasıl oldu? Bir üretici kendi printer'i için bir çözüm üretmiş, şu adresteki forum sayfalarında tartışması var :http://forum.lulzbot.com/viewtopic.php?f=29&t=479&sid=9dce7db7a7c70b58a6f0bb4684acd9d8 Ayrıca bu dizayn için esinlendikeri dizayn da şu adresde:http://forums.reprap.org/read.php?1,269018,269018 Sizin dizaynınız ile ne kadar benzerliği vardır bilemiyorum tabii ama acaba bu veya benzer dizaynların sizin yazıcınıza uyarlanmaları (baştan tasarlamak yerine) mümkün olabilir mi? (Not: Bu konudaki çekincelerinizin sebebini anlayabiliyorum. Yeni bir cihaz geliştirdiniz ve temel fonksiyonu olan PLA veya ABS kullanarak basma işini en uygun şekilde yapmasını istiyorsunuz. Yeni bir fonksiyon eklemeye çalışmak, mevcut cihazı en optimal forma getirmek için ihtiyacınız olan sürenin belki de büyük bir kısmını bu işe ayırmanızı gerektirecek, bu da bir sorun. Ayrıca, yurt dışındaki üreticilerin büyük çoğunluğu ABS ve PLA dışındaki materyeller ile basım işlemini deneysel bir işlem olarak görüyorlar ancak bence bu alanda kat edilecek gelişmeler, diğer yazıcılara göre ön plana geçmeyi sağlayabilir. Kendi dizaynınızı yapabiliyor olmanız bu açıdan büyük bir avantaj.) |
Bu mesaja 1 cevap geldi.
|
Orijinalden alıntı: DrMaestro Orijinalden alıntı: serkanc Makina cizimleri kendimize ait oldugu icin direct drive ekleyebiliriz. Ama bu da saatlerce deneme suresi demek. O nedenle simdilik bu sistemde kalmayi dusunuyoruz. Ben plaflex basmayi denedim, direct drive de olsa baski hiziniz olagan derece yavas olmasi demek... Yanıtlarınız için teşekkür ederim. Elastik materyellerin diğer sert materyellere göre daha yavaş yazılabildikleri gereçeği maalesef doğru. Ancak hiç yazılamamasına göre yavaş yazılabilmesi büyük bir avantaj bence. Şu linkte yer alan animasyonlara bakınca gerçekten de elastik filamentlerin çok büyük avantajları olabileceği izleniyor:http://www.adafruit.com/blog/2014/01/23/3d-printing-with-flexible-filament/ Filaflex'i denediğinizi belirtmiştiniz. Sonuç nasıl oldu? Bir üretici kendi printer'i için bir çözüm üretmiş, şu adresteki forum sayfalarında tartışması var :http://forum.lulzbot.com/viewtopic.php?f=29&t=479&sid=9dce7db7a7c70b58a6f0bb4684acd9d8 Ayrıca bu dizayn için esinlendikeri dizayn da şu adresde:http://forums.reprap.org/read.php?1,269018,269018 Sizin dizaynınız ile ne kadar benzerliği vardır bilemiyorum tabii ama acaba bu veya benzer dizaynların sizin yazıcınıza uyarlanmaları (baştan tasarlamak yerine) mümkün olabilir mi? (Not: Bu konudaki çekincelerinizin sebebini anlayabiliyorum. Yeni bir cihaz geliştirdiniz ve temel fonksiyonu olan PLA veya ABS kullanarak basma işini en uygun şekilde yapmasını istiyorsunuz. Yeni bir fonksiyon eklemeye çalışmak, mevcut cihazı en optimal forma getirmek için ihtiyacınız olan sürenin belki de büyük bir kısmını bu işe ayırmanızı gerektirecek, bu da bir sorun. Ayrıca, yurt dışındaki üreticilerin büyük çoğunluğu ABS ve PLA dışındaki materyeller ile basım işlemini deneysel bir işlem olarak görüyorlar ancak bence bu alanda kat edilecek gelişmeler, diğer yazıcılara göre ön plana geçmeyi sağlayabilir. Kendi dizaynınızı yapabiliyor olmanız bu açıdan büyük bir avantaj.) Ben de ilginize tesekkur ederim.. Eger ki siz bizim printeri alirsaniz ve ben flex malzeme denemek istoyorum derseniz, bana ninjaflex malzemenin granulunu bulursunuz, ben size filament cekerim, daha sonrasinda yumusak malzeme icin extruder cizimini yapariz. Ama onu da siz denersiniz ;) Cunku bu forumda yazdigi kadar kolay degil. Dikkat ederseniz alinan ciktilar temiz degil... PLAFlex malzemeyi kendim cektim, ancak benim cektigim malzeme tikandi.. Simdi PLAFlex baski alanlarin yazisini okursaniz daha iyi anlarsiniz, bu tur malzemeleri basarken mali su gibi akitiyorsunuz... Ittirme isleminde hic bir sekilde zorlanma olmamasi lazim. direct veya disli extruder farketmez ... Bizim extruderde de disliden sonra direk 2mm delige giriyor.. teknik olarak o cizimden cok buyuk farki yok... Ama PLA ve diger soft malzemelerdeki ozellik budur, su gibi olurlar yuksek sicaklikta.. SImdi su gibi malin kontrolu de zordur, retract yapamazsin, dolasiyla ordan oraya giderken mal bulasir... Acikcasi uzerine calisirsa belki ortaya birseyler cikar.. Ama dedigim gibi birisi denemeli :) |
Bu mesaja 1 cevap geldi.
|
Orijinalden alıntı: serkanc Orijinalden alıntı: DrMaestro Orijinalden alıntı: serkanc Makina cizimleri kendimize ait oldugu icin direct drive ekleyebiliriz. Ama bu da saatlerce deneme suresi demek. O nedenle simdilik bu sistemde kalmayi dusunuyoruz. Ben plaflex basmayi denedim, direct drive de olsa baski hiziniz olagan derece yavas olmasi demek... Yanıtlarınız için teşekkür ederim. Elastik materyellerin diğer sert materyellere göre daha yavaş yazılabildikleri gereçeği maalesef doğru. Ancak hiç yazılamamasına göre yavaş yazılabilmesi büyük bir avantaj bence. Şu linkte yer alan animasyonlara bakınca gerçekten de elastik filamentlerin çok büyük avantajları olabileceği izleniyor:http://www.adafruit.com/blog/2014/01/23/3d-printing-with-flexible-filament/ Filaflex'i denediğinizi belirtmiştiniz. Sonuç nasıl oldu? Bir üretici kendi printer'i için bir çözüm üretmiş, şu adresteki forum sayfalarında tartışması var :http://forum.lulzbot.com/viewtopic.php?f=29&t=479&sid=9dce7db7a7c70b58a6f0bb4684acd9d8 Ayrıca bu dizayn için esinlendikeri dizayn da şu adresde:http://forums.reprap.org/read.php?1,269018,269018 Sizin dizaynınız ile ne kadar benzerliği vardır bilemiyorum tabii ama acaba bu veya benzer dizaynların sizin yazıcınıza uyarlanmaları (baştan tasarlamak yerine) mümkün olabilir mi? (Not: Bu konudaki çekincelerinizin sebebini anlayabiliyorum. Yeni bir cihaz geliştirdiniz ve temel fonksiyonu olan PLA veya ABS kullanarak basma işini en uygun şekilde yapmasını istiyorsunuz. Yeni bir fonksiyon eklemeye çalışmak, mevcut cihazı en optimal forma getirmek için ihtiyacınız olan sürenin belki de büyük bir kısmını bu işe ayırmanızı gerektirecek, bu da bir sorun. Ayrıca, yurt dışındaki üreticilerin büyük çoğunluğu ABS ve PLA dışındaki materyeller ile basım işlemini deneysel bir işlem olarak görüyorlar ancak bence bu alanda kat edilecek gelişmeler, diğer yazıcılara göre ön plana geçmeyi sağlayabilir. Kendi dizaynınızı yapabiliyor olmanız bu açıdan büyük bir avantaj.) Ben de ilginize tesekkur ederim.. Eger ki siz bizim printeri alirsaniz ve ben flex malzeme denemek istoyorum derseniz, bana ninjaflex malzemenin granulunu bulursunuz, ben size filament cekerim, daha sonrasinda yumusak malzeme icin extruder cizimini yapariz. Ama onu da siz denersiniz ;) Cunku bu forumda yazdigi kadar kolay degil. Dikkat ederseniz alinan ciktilar temiz degil... PLAFlex malzemeyi kendim cektim, ancak benim cektigim malzeme tikandi.. Simdi PLAFlex baski alanlarin yazisini okursaniz daha iyi anlarsiniz, bu tur malzemeleri basarken mali su gibi akitiyorsunuz... Ittirme isleminde hic bir sekilde zorlanma olmamasi lazim. direct veya disli extruder farketmez ... Bizim extruderde de disliden sonra direk 2mm delige giriyor.. teknik olarak o cizimden cok buyuk farki yok... Ama PLA ve diger soft malzemelerdeki ozellik budur, su gibi olurlar yuksek sicaklikta.. SImdi su gibi malin kontrolu de zordur, retract yapamazsin, dolasiyla ordan oraya giderken mal bulasir... Acikcasi uzerine calisirsa belki ortaya birseyler cikar.. Ama dedigim gibi birisi denemeli :) Cevabınız için teşekkür ederim. Size izninizle bu konuyla ilgili özelden mesaj göndereceğim. |
Bu mesaja 1 cevap geldi.
|
Arkadaşlar montaj talimatının beta versiyonu aşağıdaki linktedir. İncelemek isteyen arkadaşlar indirebilir. Versiyonu güncelledikçe bu başlık altında paylaşacağım. http://www.sigma3d.org/SIGMA%203D%20MONTAJ%20TALIMATI.pdf |
Bu mesaja 1 cevap geldi.
|
Arkadaşlar güncel fiyat listemiz içinhttp://www.sigma3d.org/?page_id=101 sayfasını ziyaret edebilirsiniz. Her türlü talep ve sorularınızı bana özel mesaj ile yada sigma3d@sigma3d.org adresinden ulaştırabilirsiniz. |
Bu mesaja 1 cevap geldi.
ayrıca tek başıma yazılar belli bir hızda ilerliyor. ülkemizde de bu konunun hızla ilerlemesini arzu ediyorum. bilgilerini paylaşmak isteyen deneyimli arkadaşları da yazılarıyla blogumda görmek istiyorum.
