Cevap: 3D Printer Projesi ( Sigma3d ) ( Open Source ) (102. sayfa)
| Hocam ferobart@gmail.com adresine ölçüleri atarmsınız |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @serkanc
|
Hocam öncelikle merhaba, Sigma 3D yazıcı resmen bambaşka birşeye dönüşmüş  Direkt motora takılı vidalı mil, Ray sistemi, Köşelerde kullandığınız sabitleme aparatları, Oto kalibrasyon, Yeni extruder ile makina uçmuş hocam :) Ray sistemini koyduktan sonra X eksenindeki miller değişti mi hocam ? Sanki eskileri kısa kalır gibi geldi bana. Yeni extruder flex malzeme basabiliyor mu ? Epey masraf etmişsiniz inşallah karşılığını kusursuz baskılar ile alırsınız. Bu kadar geliştirme sonrası baskı kalitesinde nerelere ulaştınız hocam, öncesi - sonrası karşılaştırması var mı acaba ? Yazıcıya kozmetik olarak da bir el atarsanız örnek bir makina olacaktır her yönü ile :) Birde böyle çok özel bir makinaya artık çelik kayış ve şu fan yakışır bencehttp://www.ebay.com/itm/Noctua-NF-A4x10-40mm-Advanced-Acoustic-Optimisation-PC-Computer-Case-Fan-/331488825057 Gelişmeleri merakla takip etmekteyiz hocam. Saygılar. |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @DrMaestro
|
< Bu mesaj bu kişi tarafından değiştirildi DrMaestro -- 31 Mayıs 2016; 18:34:07 >
|
Ben kabloları profil oluklarından başarılı bir şekilde taşıdım, tabi ona göre kabloları lehimlemek gerekiyor tek parça olarak taşımak ve kopma-kırılmaları önlemek için. Bahsettiğiniz stepstickleri ( sanırım bu değil mi ? MKS TMC2100 ) inceledim ve hayran kaldım hocam. Bulduğum bu videoyu herkesin izlemesini öneriyorum mutlaka, sürücülerin ses üzerine bu denli etkisi olabileceğini hayal edemezdim bile :https://www.youtube.com/watch?time_continue=210&v=P3ebhi-vZRY Yanlız fiyatına baktım aliexpress de dahi 10 dolar tanesi. Aslında sadece X ve Y eksenlerine alıp takılması yeterli olacaktır, sonuçta en çok ses bu eksenlerden çıkıyor. Makina epey sessizleşecektir eğer videodaki etki doğru ise. Ramps ı zaten 8 cm fan ile soğutuyordum sorun olmayacaktır. Ama soğutulması gerçekten problem gibi çünkü mikroçip alt tarafta yer alıyor. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @DrMaestro
| Hocam siz orjinal stepstick mi aldınız ? Satın aldığınız adresi rica etsem paylaşabilir misiniz acaba ? |
Bu mesajda bahsedilenler: @DrMaestro
| Teşekkür ediyorum hocam inşallah deneyip, sonuçlarını bende yazarım buradan. |
Bu mesajda bahsedilenler: @DrMaestro
Yine problem çıktı Heated bed sıcaklığı gözükmüyor. Kartta nozzle ile yerini değiştirdim nozzle gözüküyor ama bed yine gözükmüyor. Bed e birşeyler oldu, bunu nasıl telafi edebilirim.yenisini nerden ucuza alabilirim? Beyaz kabloyu bed den söktüm bi bakayım orda mı problem derken bunu telafi edebilir miyim, sadece bu kabloyu satın alacağım bir yer var mı? |
< Bu mesaj bu kişi tarafından değiştirildi Ryan Oreily -- 2 Haziran 2016; 11:11:03 >
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @serkanc
|
Heated bed de takılı olan termistörün bozulmuştur. Yada kablosunda bir kırık mevcuttur. Yenisini alıp heated bed in ortasındaki deliğe yerleştirmen gerekmekte. örn :http://www.robotistan.com/100k-ntc-sensor |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Ryan Oreily
bende şundan 2 tane almak istiyorum.http://www.robotsepeti.com/A4988-Stepper-Motor-Driver-Carrier-StepStick-RAMPSTEP-carrier-breakout-allegro-step-motor-surucu motor sürücüsü yine bozuldu. Durduk yere bozuluyor.x deki sürücü bozuldu.LCD ye görüntü gelmiyor onun yüzünden.Onu çıkartınca geliyor. dandik 7-8 liralık motor sürücüsü vardı üzerinde bundan alıp x ve y ye taksam iyi olur mu sizce? ya da şundan 2 tane alsam http://www.robotistan.com/a4988-step-motor-surucu-karti-pl-1182 bozulan ise şu resimdekiydi http://urun.gittigidiyor.com/ev-elektronigi/a4988-step-motor-surucu-sogutucu-3d-yazici-224877469 ramps kartı harici olarak soğutmuyorum. bu bozulan 3.sürücü Durduk yere bozuluyorlar.Hatta bu son bozulan ise şu şekilde bozuldu. Baskıyı durdurdum, sonra başka bir parça bastırmak istedim.Gcode u attım hafıza kartına taktım panelin girişine. yazdır dedim, baktım x home a gelmiyor.Sonra move axisden hareket ettireyim dedim hareket yok.Yazıcıyı kapadım açtım LCD ye görüntü gelmedi. Dedim yine heralde sürücü bozuldu, x deki sürücüyü çıkardım ekrana görüntü geldi... güç kaynağından gelen akım maximumda ayarlı. x sürücüsünün akımını değiştirip tekrar denedim sonuç değişmedi. Birde sormak istediğim bütün sürücüleri maksimum akıma alırsak bir problem olur mu? benim sürücüler neden bu kadar çabuk bozuluyor? birde şunları ekleyeyim.Bazen sürücünün birinden(muhtemenelen x deki idi) aşırı derecede çınlama sesi geliyordu.bunun sebebi nedir? bir de x ve y aynı anda hareket ederken x takılarak gidiyor.Özellikle baskıya başlarken eksenlerin tümü home a geldikten sonra ilk harekette yükseldikten sonra y nin orta kısmına giderken takılarak gidiyor.Bunun sebebi nedir? |
< Bu mesaj bu kişi tarafından değiştirildi Ryan Oreily -- 4 Haziran 2016; 14:18:38 >
Bu mesaja 1 cevap geldi.
| Sürücüler çalıştıkları süre boyunca üzerinden geçen akımlar sebebiyle çok ısınırlar. Aktif olarak 80mm fan ile soğutuyorum, en dandik diyebileceğimiz sürücüler dahi 3 yıldır bozulmadan çalışmakta. Sizin hatanız sürücüleri aktif olarak fan ile soğutmamanız. Herhangi bir sürücüyü aldıktan sonra mutlaka soğutma uygulayın. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Ryan Oreily
hangi soğutucuyu önerirsiniz acaba? şu işimi görür mü? http://urun.n11.com/sogutucu-ve-fan/frisby-fcl-f8b-80mm-kasa-fani-P55235904 alıyorum bununla beraber bir sürücü. birde sürücü üzerinden geçen akımı artırmanın zararı var mı? çünkü yetersiz geliyor takılmalar oluyor. |
< Bu mesaj bu kişi tarafından değiştirildi Ryan Oreily -- 4 Haziran 2016; 19:16:47 >
Bu mesaja 1 cevap geldi.
| Sürücü üzerinden geçen akımı sürücü izin verdiği kadarıyla arttırmanın tek zararı sürücünün fazla ısınmasına sebep olmakdır. Onunda çözümü basit, fan ile soğutacaksınız. Linkte verdiğiniz fan 12v ise uygundur. Direkt güç kaynağından kablo ile bağlarsınız fanı, makina açıldığı anda ramps ı soğutmaya başlarsınız. |
Bu mesajda bahsedilenler: @Ryan Oreily
|

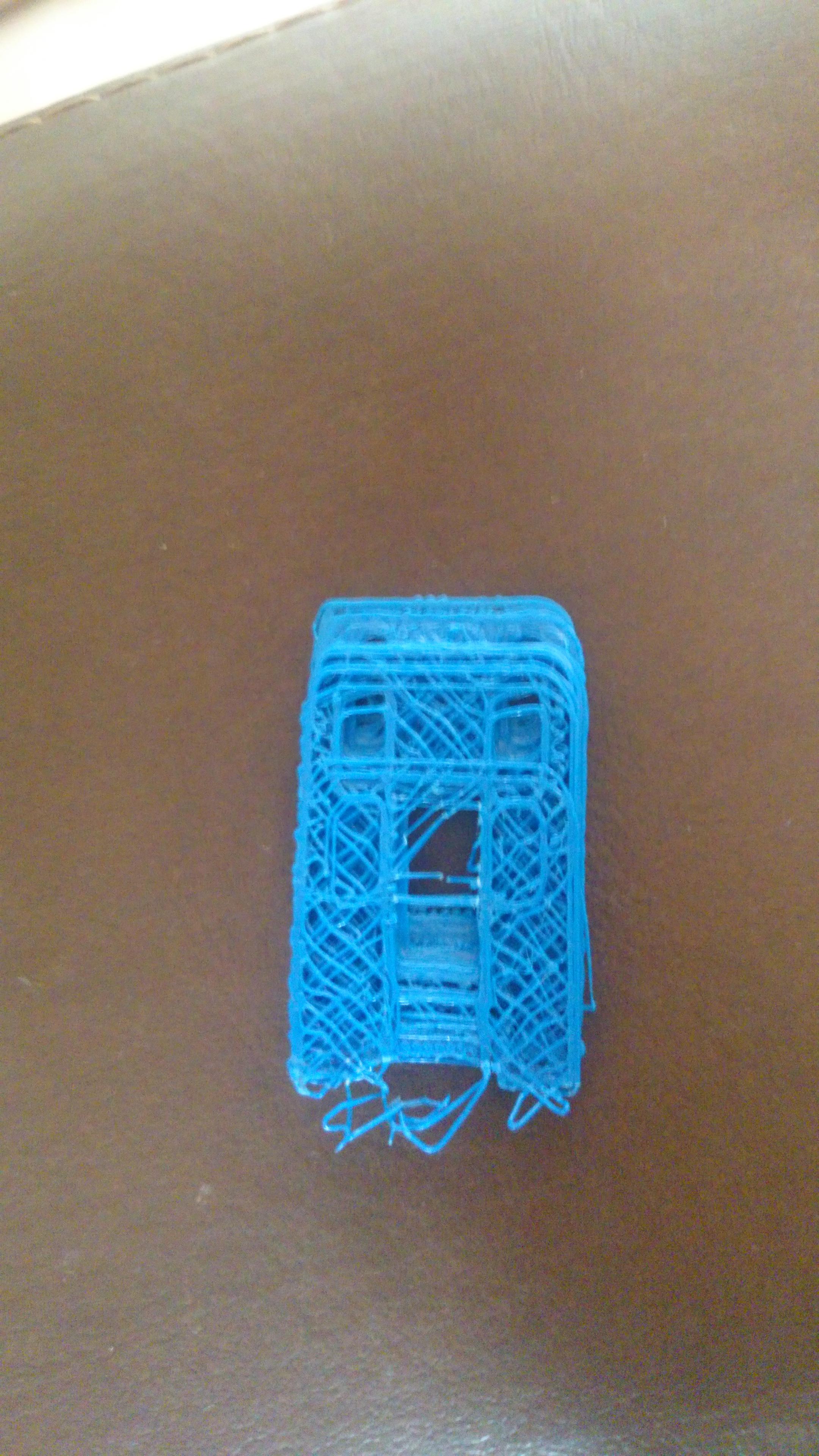

Herkese tekrardan merhabalar. Yazıcı yazarken kayma oluşuyor şu şekilde. nedir bunun sebebi her parçada yapıyor aynı şeyi Bu mesaja eklenen görseller: < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi Ryan Oreily -- 14 Haziran 2016; 19:27:46 >
< Bu ileti mobil sürüm kullanılarak atıldı >
| Sigma3d yazıcımı çalıştırmayı başardım. Fakat yatak ayarlamasında sorun yaşıyorum. Düzgün ayarlamakta zorlanıyorum her değişim diğerlerini bozuyor. Ne kadar uğraşsam nozzle ile yatak uzaklığını her yerde tam aynı yapamıyorum. Yazıcımın yapısını gönye ile kontrol ettim. Sigma profillere bağlantı yerleri ölçülere uygun gözüküyor. Plastik parçaların yerleşimleri de doğru gözüküyor. Sorunu bulamıyorum. Yatak hizalama meselesini ve nereleri atlamış olabileceğimi anlatabilir misiniz? Saygılar |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
Oy anam oy. Galiba benim çıktı sonuçları üzerinden yürümem daha doğru olacak. Üşenmeden detaylı bir şekilde anlattığınız için teşekkürler. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @DrMaestro
Ben sırf o yüzden deli oldum yav drmaestro hocamızın dediği gibi 4 nokta olayı işi aşırı zorlaştırıyor. Bir noktayı ayarlıyorsun sonra ki köşede ayarladım diyorsun bakıyorsun yine hepsi farklı mesafede o bana kafayı yedirdi. Servo takmak için ayrı ayrı parçalar çizdim o olmadı başka denedim o olmadı diğerine geçtim. En son bir parçayı ayarladım oldu bu seferde servoyu hareket ettiremedim rampstan sıkıntılı herhalde. En son söktüm hepsini elime kağıt aldım bir o köşe bir bu köşe zar zor bir ayar tutturamaya çalıştım şimdi az bir ayarsızlık var ama idare ediyor. Ayrıca tablamda yamukmuş onuda sonradan farkettim desem yeri, kıskaçla aynayı şıkıştırınca aynanın yamulduğunu gördüm çünkü nozzle bir yere kadar sabit sonra mesafesi değişiyor. Kolay gelsin o tabla ayarı çok sabır gerektiren bir iş. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Alüminyum veya camın yamuk olması söz konusu olmaz. PCB yamulur genelde. Şimdi burda ben İlk yazıcımda 3 noktayı denedim. Heated bede ortadan bir adet delik açtım. Ancak onda da köşelerden destek olmayınca sorun oldu. 4 Noktada yaparken elinizde komperator olması muhakkak gerekir. Mesafeleri görüp 0.1mm izin vermeniz lazım. kağıtla yaparken çok dikkat etmek lazım. |
Bu mesaja 2 cevap geldi.
|
3 Noktalı ayarın da sorunları var tabii. Tablanın stabilizasyonunun daha zor olması bu sorunlardan biri. Aşağıdaki linkte yer alan arabanın tasarımı güzel bence. Hem 3 nokta ayara uygun tasarlanmış, hem de Y aksında 4 yerine 3 rulman kullandığı için rulmanların hizalanması aşamasını daha kolaylaştırmış görünüyor. Tabii ne kadar stabil olmuş bilemiyorum: http://numbersixreprap.blogspot.com.tr/2012/09/heated-bed-with-three-point-leveling.html |
|

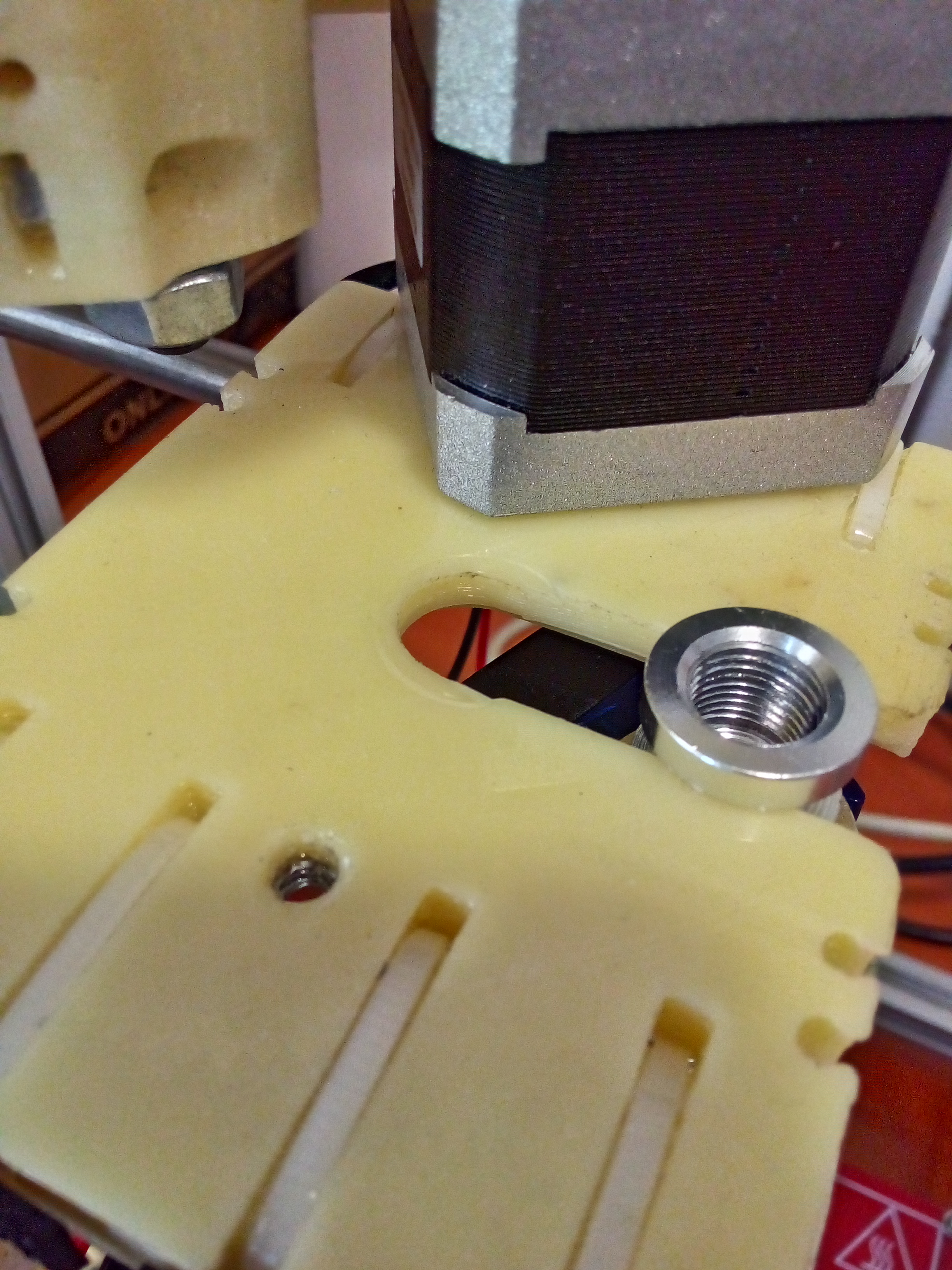

Öncelikle Herkese merhaba. Aranıza yeni katılmış biri olarak gözüksemde ortalama 1.5 senedir bu bölümü takip etmekteyim. Hepinize ayrı ayrı teşekkür etmek isterim. çabalarınız destekleriniz iyi niyetleriniz için. üretimyapabilmek sıfırdan birşeyler yapmak yapanlar içinde öncelikle destek vermmek çok güzel. :) Bende bu süreçten sonra elimden geldiğince yardımcı olmaya çalışacağım. Destek istediğim konuya gelince. 1.5 sene önce bitirme projesi olarak 3d printer konusu verildi. haliyle az çok bilgi sahibi oldum. Fakat saha tecrübes, sıfır  hal böyle olunca gökhan kardeşimden vida seti headbed altındaki demir ayaklık ve yazıcıda kullanım yaptığımız yine başka bir 3d printerdan alınan parçalar ve benim temin ettiğim elektrik elektronik parçaları motorları vs istanbuldan ayaraladım. Finaller iş güç derken ortalama 7-8 ay sürdü  Yazıcıyı kurdum. bağlantıları yaptım. repertier üzerinden sıcaklık ısı kontrolleri motor hareketlerini kontrol ettim sorun yok. Fakat yazıcıyı 170 C olarak extuder ısısna ayrladığımda extruderle rulmanların bağlı oldu tablada resimdeki gibi erime meydana geldi. sıcaklık çok yüksek bir sıcaklık değil sanırım ? Neden kaynaklanmış olabilir ? Atlamış olduğum bir işlemi var yoksa ? Extroder ucunda hafif oynamalar meydana geliyor. sanırım bu baskı kalitesini etkiler. < Resime gitmek için tıklayın > |
Bu mesaja 2 cevap geldi.
Hepsini düzelttim şuan sorunsuz baskı alıyorum
