12V 100Ah Jel Akü'yü nasıl Şarj Yapabilirim?
Hocam merhaba Müsait olduğunuz bir zaman kabaca bir devre çizmeniz mümkünmüdür? Kafam allak bullak ismimi bile hatırlayamıyorum  |
Bu mesaja 1 cevap geldi.
|
Trafonun AC çıkışını Köprü diyot üzerinde görülen AC girişlere bağlayın. KBPC3510 veya KBPC 5010 kullanırsanız bağlantıyı yapmak daha kolay olur. Çıkışına kutuplu bir kondansatör bağlayın. 12 Volt H4 ampul alın kısa ve uzun farı paralel yapın, daha sonra köprü diyotun DC + çıkışına seri bağlayın. Daha sonra seri lambadan çıkan kabloyu + kutba, diğer kabloyu - kutba bağlamanız kafidir. İlk bağladığınızda akımı ölçün eğer fazla ise paralel yaptığınız H4 ampulün bağlantısının birini iptal edin. Akü dolduktan sonra hemen bağlantıyı kesin. Kolay gelsin. Dolmuş bir akü için anlık şarj akımı kapasitesinin %2-%3 ü arasındadır. |
Bu mesaja 1 cevap geldi.
Kenan hocam zamanında bana böyle anlatmıştın. Senin anlattığında özel yapım direnç vardı hatırlarsan bende ucuz olsun diye 12 Volt ampul kullanmıştım.  |
Bu mesaja 1 cevap geldi.
|
12 volt aküyü +20 volt çıkış veren... herhangibir laptop adaptör ile şarj edebilirsin... sadece +/- uçlarını doğru takacaksın... |
| 15 A lık smps adaptör aksak. arkasındaki tornavida ayarlı potdan çıkışı sanırım 13,5 -13,8 volta kadar artırılabiliyor.ve direk bağlasak aküye daha az kayıpla şarj etmiş olmazmıyız. |
< Bu ileti mobil sürüm kullanılarak atıldı >
boştaki voltajınmı yoksa yükteki voltajınmı 15 v olması gerekir? |
Alper kardeş kafam çorba gibi bugün yarın bakacak gibi değilim  Sistemi kurduğumda peki konsansatör için 1000Mf 50V kafi gelirmi? Ayrıca formulü nasıl bu işin?Mesela 12V 7 A için nasıl hesap yapabilirim.YAda 22 A veya 110 A gibi Kenakord abimede çok teşekkürler |
< Bu mesaj bu kişi tarafından değiştirildi _KARDELEN_ -- 7 Ağustos 2012; 15:32:47 >
Bu mesaja 2 cevap geldi.
akü şarjı için en uygun 10 saatte şarj etmektir . yani akü kapasitesinin 10 da biri kadar akü 22 amperse 2.2 amper ile şarj etmek uygundur akü 100 amperse 10 amper ile şarj etmek uygundur. akü 10 amperse 1 amper vb. Yanlışım varsa düzeltin  |
Bu mesaja 1 cevap geldi.
|
Peki bunun formülü nedir? P=E*I'dan bulamıyoruz anladığım kadarıyla Bu konuda yardımcı olabilirmisin kenakord ve/veya alpernbugra |
Bizim yaptığımız şarj işlemi sabit gerilim şarjı bu nedenle bir hesap yapmıyoruz. Araya direnç bağlıyoruz çünkü fazla akım hem akü için tehlikeli hemde akünün çekeceği akım güç kaynağımızın vereceğinden fazla ise güç kaynağımızı korumamızı sağlıyor. Seçtiğiniz kondansatör yeterli zaten akü şarjı için kullanılacağından kritik değil. Elinizde en az 35 Voltluk hangi kondansatör varsa bağlayın gitsin. Normalde akü şarjı sabit akımla yapılır o zaman derizki aküyü 1/10 akımla şarj et 10 saatte dolsun. Bizim dikkat etmemiz gereken husus şarj anında maksimum akımın 1/10 kapasiteyi geçmemesi. Basit güç kaynağı ile yapılan şarj işleminde başta bağlarsın 5 amper çeker aradan zaman geçer akım 2 ampere düşer uzunca bir süre sonra miliamper mertebelerine gelir. Direnci nasıl hesapladığımıda söyleyeyim; Şimdiz siz 100-200 Wattlık güç trafom var demişsiniz. Bunun çıkışını direk doğrultup 100Ah' lik aküye bağlarsanız trafoyu yakma ihtimaliniz çok yüksektir. Ben bunun için diyorumki H4 ampul alın araya seri bağlayın. H4 ampul kıs far 55 Watt uzun far 65 Watt toplamda 120 Watt eder. Yani siz aküye giden kabloları kısa devre etseniz bile sadece ampül 120 Wattlık ışık üretir trafonuz yanmaz. Kendim evde daha düşük değerde direnç kullanıyorum veya hiç kullanmıyorum ama bunu forumda birine tavsiye etmem mümkün değil. Çünkü ben akımı sürekli kontrol ediyorum ama soruyu soran kişinin öyle davranıp davranmayacağını bilemem. Riske atmamak için sizin verdiğiniz bilgilere göre cevap yazıyorum.  |
< Bu mesaj bu kişi tarafından değiştirildi Kerosen -- 7 Ağustos 2012; 19:10:56 >
Teşekkürler bu +6 saat olayını da öğrenmiş oldum...  |
Bu mesaja 1 cevap geldi.
|
Arkadaşlar öncelikle yorum yapan tüm arkadaşlara,abilerime,hocalarıma çok çok teşekkürler.Amirimin gizli yaptığı şu ampul,rezistans v.s. gibi işlemleride öğrenmiş olduk Yalnız trafo üretimi yapan bir firmaya gittiğimde adam P=E*I'dan 22 A'lik bir akü için en az 300W'lık bir Trafo gerektiğini söyledi. Şimdi buna dayanarak bu formül nasıldır ondan sordum. Mesela 6V,12V ve 24V'luk aküler normalde var bende.Bunların şarjı için nasıl trafo almalıyım?Yani çıkış voltajları nasıl olsun? 7.5V - 15V ve 30V çıkışları olan trafo yeterli olurmu? H4 lambanın normal şartlar altında 120W çektiğini söylemişsiniz.Ben şahsen yukarıda voltajlar var iken 500W'lık bir trafo alsam nasıl bir hesap yapıp rezistans,direnç veya lamba bağlamalıyım? 12V'a göre nasıl bir sistem yada 6V'a göre nasıl bir sistem uygulamalıyım? |
Bu mesaja 1 cevap geldi.
bir adet 25vac çıkışlı trafoyu düşürüp akım sınırlaması koymak bana uygun geldi (lm317 li ) buyur: < Resime gitmek için tıklayın > akım sınırlama hesabı da verilmiş yada :http://320volt.com/10ah-200ah-aku-sarj-devresi-buz11-cd4013/ bunu yap güvenle kullan < Resime gitmek için tıklayın > |
|
Merhaba arkadaşlar Aşağıdaki linkte yer alan devrenin baskı devresi yok konu hakkında yardımcı olabilecek bir kardeşimiz varmı? http://serwis.avt.pl/manuals/AVT2715.pdf |
Bu mesaja 1 cevap geldi.
|

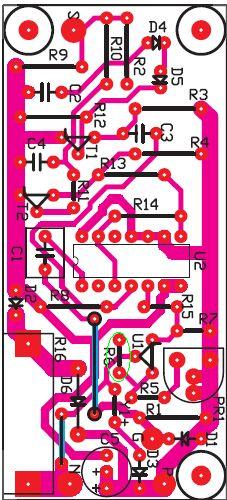

Belki birinin işine yarar: < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi crashday -- 1 Ağustos 2016; 14:30:39 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @_KARDELEN_
| Arkadaslr konu ile alakalı pek değil ama 12v 150a jel akü aldım. Voltaj değerini ölçtum ve 22volt gosteriyor.bi sorun olabilir.yük altinda daha denemedim.en kisa surede deneyecegim |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Verdiğiniz devre bu haliyle hiç kimsenin işine yaramaz.. Bari Malzeme listesinide verseydiniz... |
Büyük ihtimalle ölçü aletiniz ya arızalıdır veya pili bitiktir.. 12 volt akü asla 22 volt göstermez.. |
Bu mesaja 1 cevap geldi.
İyiaksamlar Bir ups de 12v 7a paralel bağlı kuru aküler var Bunları sokup yerine daha yüksek amperli jel akü taksam şarj konusunda yada herhangi bir sıkıntı yaşar mıyım. Cevabınız için şimdiden teşekkür ederim |
< Bu ileti mobil sürüm kullanılarak atıldı >
Daha önceki işyerinde 12V 7 A ve/veya 12V 22A kurşun aküleri 100W veya 200W bir trafoya 1 adet Köprü diyot bağlayarak şarj yapıyordum.Fakat bunun hesaplamaları nasıl yapılıyor unuttum gitti
Mesela P=E*I formülünden yola çıkacak olursak 12V 100A bir akü için 1200W bir şarj kaynağımı olması lazım?
Kafamı bir türlü veremedim gitti
< Resime gitmek için tıklayın >
