Cevap: 1 KATLI ASANSOR YAPMA PROJESİ (4. sayfa)
Cevap Yaz
Konuya Özel
|
Mekanik namına yaptığınız kaliteden dolayı; forum yönetimi sizi ödüllendirmeli... Hürmetler... Ancak siz "tühhh bunu neden düşünmedim" diyecek de olsanız biz söylenmesi gerekeni söylemek isteriz. Mesela kenardan makaslı, vidalı kriko tarzı bir sistem acaip bitirim bu proje için. Hiçbir kuvvetlendirmeye ihtiyacı yok. çizmem lazım ama şu an çok ters bir zaman. Cenazemiz var, dualarınızı eksik etmeyiniz.... |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
|
zaten burda paylaşmamın nedenı her fıkre acık oldugumdadır her fıkır benım ıcın cok onemlı gonul ısterkı hıdrolık olsun tam prof olsun ama maddıyat gırınce ısın ıcıne bıraz kalıteden odun verıyoz :) vidalı dedıgın su oto lıf ler var onun gıbı demek ıstedın galıba oda guzel fıkır ama maddıyat sarsıyo bu aralar acıkcası::) bızde elımızden geldıgınce yapıyoruz herseyı saygılar basınız sag olsun |
< Bu mesaj bu kişi tarafından değiştirildi japon_japon -- 17 Haziran 2019; 0:49:46 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @karafetva
|
Nasıl uygunsa... Zorluklar içinde bunlaerı paylaşıyorsunuz esas bizden size Saygılar... Ancak otolift şeklindeki makaslı sistemler daha ucuza gelir bu işte. Sadece kabin kenarlarından iki makas kaldıracak başka hiçbişeye gerek yok. Yük tavana binecek. |
Bu mesajda bahsedilenler: @japon_japon
|
ılk gun yapabıldıklerım 1, Gün https://youtu.be/dTJo8Jwj7SQ |
< Bu mesaj bu kişi tarafından değiştirildi japon_japon -- 14 Haziran 2019; 9:30:14 >
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @karafetva , @mavi-kaplan
|
Başarılar dileriz. Sevgiyle takip ediyoruz... üst kısmı pek kuvetlendirmiş gibi görünmüyorsunuz. betonu belki en son keseceksimnizdir. Hadi bakalım... |
Bu mesajda bahsedilenler: @japon_japon
|
beton yok alcı pan var sadece orada ıkıncı gunde bırseyler yaptım ama fazla degıl baska ıslerımde vardı video cekmedım |
| Kolay gelsin yogunluktan fazla bakamiyor katılım sağlayamıyor um, karafetva dostumun tavsiyeleri yerinde görünüyor göz önünde bulundurursnuz umarım. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
|
tabıkıde her yorumu dıkkate alıyorum onun ıcın guclendırme calısmalarım oldu vıdeoda bırazı vardı bıraz daha eklemeler yaptım raylarıda sabıtlersem cok guzel olacak |
Bu mesajda bahsedilenler: @mavi-kaplan
|
sımdı bır engelle karsılastım :( ray boyları 275 kabın olculerı tahmını 70cmx70cm gibi daha tam bellı olmadı rayların momntajı olmadıgı ıcın sımdı ustte tavan boslugu var 40cm altta ise alcapan ıle ustkat oda zenını arasında 35cm var halıyle asansorun kabınını ustkatta montajlarsam asansor bosluguna sokamayacagım atta garajda yaparsam altkat hol tavan yukseklıgı 220 kabını yıne sokamayacagım :( bende bugun bıraz ders calısarak once rayları montajlayayım sonra kabın olarak degılde kabını tutacak ana ıskelt yapayım diye dusundum. sonra montajlar bıtınmce kabını tutacak olan ıskeletı alt kata ındırdınm mı alt katta kabını ıcıne montaj yapayım diye dusunuyorum |
< Bu mesaj bu kişi tarafından değiştirildi japon_japon -- 17 Haziran 2019; 0:42:56 >
|
< Resime gitmek için tıklayın > once resımdekı sarı ıle cızılmıs ıskaletı yapacagım raya montajını bıtırecegım asagı yukarı gıdıp gelıyor hale geldıkten sonra alt katta kırmızı ıle cızgıgım yerlerı ve mdf den kutu gıbı ımal edecegım kasansor kabınını montajlayacagım |
|
bugun bıraz daha calıstık halat kopma durumunda acık durdurma mekanızmasının demırlerını kaynatmıs bulunmaktayım 3 gun https://youtu.be/e3bxd8MYwbM |
|

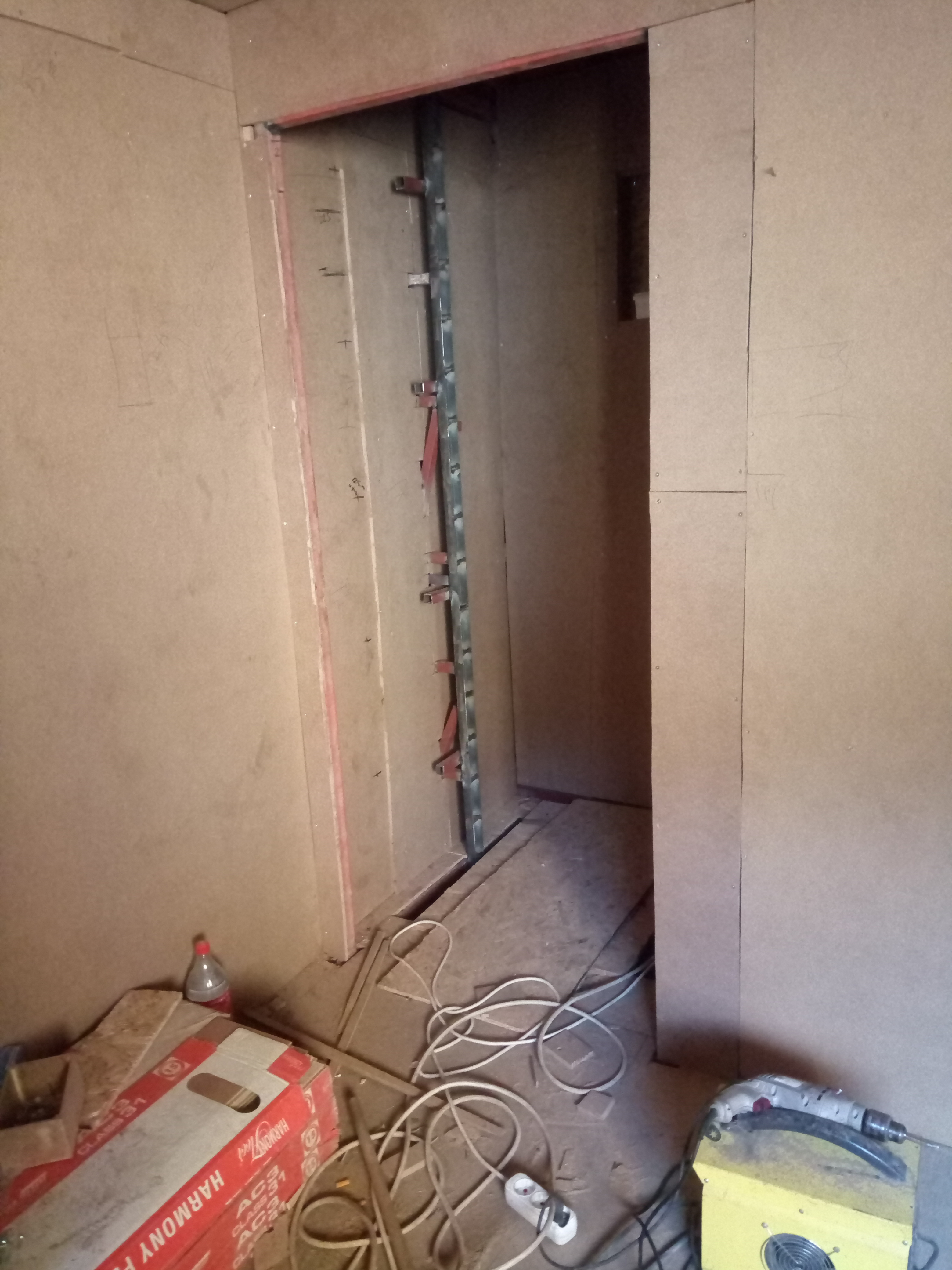

rayın bır kısmı montaj yapıldı < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi japon_japon -- 19 Haziran 2019; 22:47:59 >
|
bu gunku yapyıklarım < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi japon_japon -- 28 Haziran 2019; 12:34:15 >
|
durmak yok calısmaya devam edıyorum bıraz bıraz sona dogru ıc ve dıs kaplamalar bıttı < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi japon_japon -- 21 Haziran 2019; 23:56:31 >
|
tekrardan merhaba arkadaşlar son yaptıgım ıslemlerın vıdeosu https://youtu.be/uzyOXEqU58k |
Bu mesaja 1 cevap geldi. Cevapları Gizle
|
Başarılar dileriz... Kilit sistemini bizden esinlenmiş gibisiniz. Yalnız hem zayıf gibi geldi aksamı hem de halatın bağlandığı askıya kaynatacağınız pulun alttaki kolu hareket ettirmesi zor görünüyor. Sisteminizde anlaşılan,yaylı kilit mili aslında çeki demiri yani kabini kaldırıp indirecek motor halatının bağlantı kısmı. Halat koparsa bu parça boşa çıkacak ve yayın geri çekmesiyle hareket edip kilit milinin ileri fırlamasını tetikleyecek. işte burada kaynatacağınızı sölediğiniz pul tetikleyici aksamın dönme merkezine çok yakın yani hareket ettirmesi zor. Hem de ilerideki paslanma sıkışma zamanlarında çook daha zor... halatın bağlandığı kısmın altına şu anda takılı olan yay, sanki üke bindiğinde tam sııkışacak gibi. Yani bir sınırlandırma yok ve sanki yay dibine kadar ezilecek. Eğer öyle ise o yay artık yay olamaz. şekil ezilirse işi biter. Kilit mekanizması zinirle olabilirdi. Kilit rayı yerine sıradan bir zincir asılırdı gergince ve zinciri tam kavrayan caraskan kasnağı yani zinciri tam tutan kasnak ile fren mekanizması kurulabilirdi. Eleştireceğimiz çok şey var ama şimdilik ; Tekrar başarılar. |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
| 30 Ocak 2019 22:17:32 tarihli ve bu konunun 8. mesajı ne kadar da basit ve size uygun bir kilit mekanizması barındırıyormuş.. bu kilit sistemini rulmanlı yani bilyalı uyguladığınızda uzun vadei güvenlik vaad edecektir... |
|
evet kılıt sıztemını en basından berı bu sekılde yapacagımı soyledım ve nasıl yapacagımı sizın bana yazdıgınız onerıde bulundugunuz sısteme benzetmeye calıstım zayıf oldugunu yazmıssınız kaynaklarını baya ıyı yaptım hadı ılk dussme anında bırıncı parcayı yernden kopattı dıyelım ıkıncıde duraklar en azından :) elbette gonul ıster kı rulmanlı daha mantıklı gıdıp gelmesı ve uzun vadede daha ıyı olutdu ama ben elımdekılerı kullanıyorum rulmanlı bır sıstem yapma sansım yok yaptırmam gerekecek bende kendım bırseyler yapaymd edım ıslem sonunda ıcıne gres basacagım paslanma olayı pek olmaz olanda etkı etmez dıye dusunuyorum ... ılk bende sızın dusundugunuz gıbı dusundup o pul oraya yakın oldugu ıcın baskıyı ıyı yapamayacak dıye orada baska degısıklıkler yapabılırım ama once vıncı kurup o yay orada ne kadar sıkısacak ogozlemlemem lazım cok sıkısacak olursa asırı ezılmeyı engelleyen bırseyler uydururum pulun oldugu yerı ortalamak gerekıyordu bende fark ettım acıkcası ama kabını bır asıp gozlemleyıp yayın gucunu gorup ona gore ıslem yapmalıyım yay ınce gıbı goruuyor ama emınım benım ısımı gorecek gucte bır yay oldu olmazsa sanayıde bır kalılını yaptıracagım . Kilit mekanizması zinirle olabilirdi. demısıınız buzınırleyı anlayamadım acıkcası :) tarıhını verdıgınız konu aslında benım ılham aldıgım konu dur. ama evımdekı asansor kulesı olmadıgı ıcın uzun boyutlu ıcatlar yapamıyor olamamam. bu halıyle bıle kabın yukarı geldıgınde vınc ıle o yayı tutan demır boru arasında 6 cm kalması yanı orada kucuk bır mekanızma yapmam gerekıyordu bende vıdeoda anllatıgım gıbı yapmaya karar verdım. asansor kulesı olsaydu ust tarafta bıraz daha sizin o resımdekı kollu zincirli bır versıyon yapılabılırdı ama yer sıkıntısı olunca 13 cm lık bır alanda bu sıstemı calıstırmam gerekıyor |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @karafetva
|
min olun örnek verdiğim mesajdaki mekanizma buraya uydurulur. Daha az yer bile kaplar. Çizim gerek onun için, iyi anlatmak için. Rulman dediğimiz bilya. Bir zaman bilyayı kaynatmıştım sisteme imkansızlıklardan!!! Yani basit bir iki parçayla rulmanlısı kurulur masraf sayılmaz. Hem acelesi yok... Siz yayın ezilmemesi için gerekenleri her halükarda yapmalısınız. Çünkü çalışmaya başladığında ne hald eolduğunu anlayamazsınız. Kabin düşerken yay bozuksa zaten kilit çalışmaz ve kaza olur. Yayın inebileceği minimum boya engel koyacaksınız ve kabin bu engele basacak. Yoksa yüklendiğinde ve ya halat çekerken sistem sona dayandığında bu yayı ezerse, yay iş yapmaz ve kilit hiç olur... |
Bu mesajda bahsedilenler: @japon_japon
guclendırmelerım yatay ve capraz sekılde olacak motoru asacagım 40x40 profıl elbette yeterlı degıl ama hazır vınclerden kullanacagım ıcın I demır atamıyorum 40x60 gıbı bır baglantı aparatı var orayada guclendıme ve caprazlama prfıl atıp
daha saglam ve guclu hale getırecegım. planlarımı projemı hazırladıgım ıcın planda degısıklık yapmak butun projenın degısmesı anlamına gelıyor onun ıcın
kabın altı halat konusunu es gecıyorum yapım asamalarımı vıdeo ve resımleyecegım yavas yavas..
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @karafetva
