Cevap: • ÜTÜ İLE BASKI DEVRE PCB HAZIRLAMA - RESİMLİ ANLATIM. (Güncelleme: 02.03.2013) (17. sayfa)
| merhaba arkadaşlar ben elektrik elektronik ev aletleri 12. sınıf öğrencisiyim malum dönem sonu yakın staj dosyası boş yardım ederseniz sevinirim şimdiden teşekkürler. |
Bu mesaja 1 cevap geldi.
bu konuyla bhsettiğinin ne alakası var ? |
Bu mesaja 1 cevap geldi.
| beyler ben yazıcı bulamadımda götürdügüm kırtasiyeler cekmedi acaba yaglı kagıda asetat kalemle cizip ütü bassam olurmu veya yaglı kagıdı ne ile cizim |
Bu mesaja 2 cevap geldi.
olmaz bbaşka kırtasiyeye git. |
Aslında var ama büyük devrelerde zorlanabileceğiniz bi yol o da şöyle devreyi gercek boyutuyla dogru sekilde bi kagida ciziyorsunuz cizimin ustune kopya kagidi (siyah renkli) koyup cizimi ters cevirip karaladigimizda cizimi aktarmis oluyoruz kopya kagidini da pcbye koyup karaladigimiz da oraya aktarmis oluyoruz aktarilan yollari da asetat kalemi ile boyayip perhidrola atiyoruz islem tamam diger yonteme gore biraz daha uzun ve karisik bi yol ama ise yarar |
< Bu ileti mobil sürüm kullanılarak atıldı >

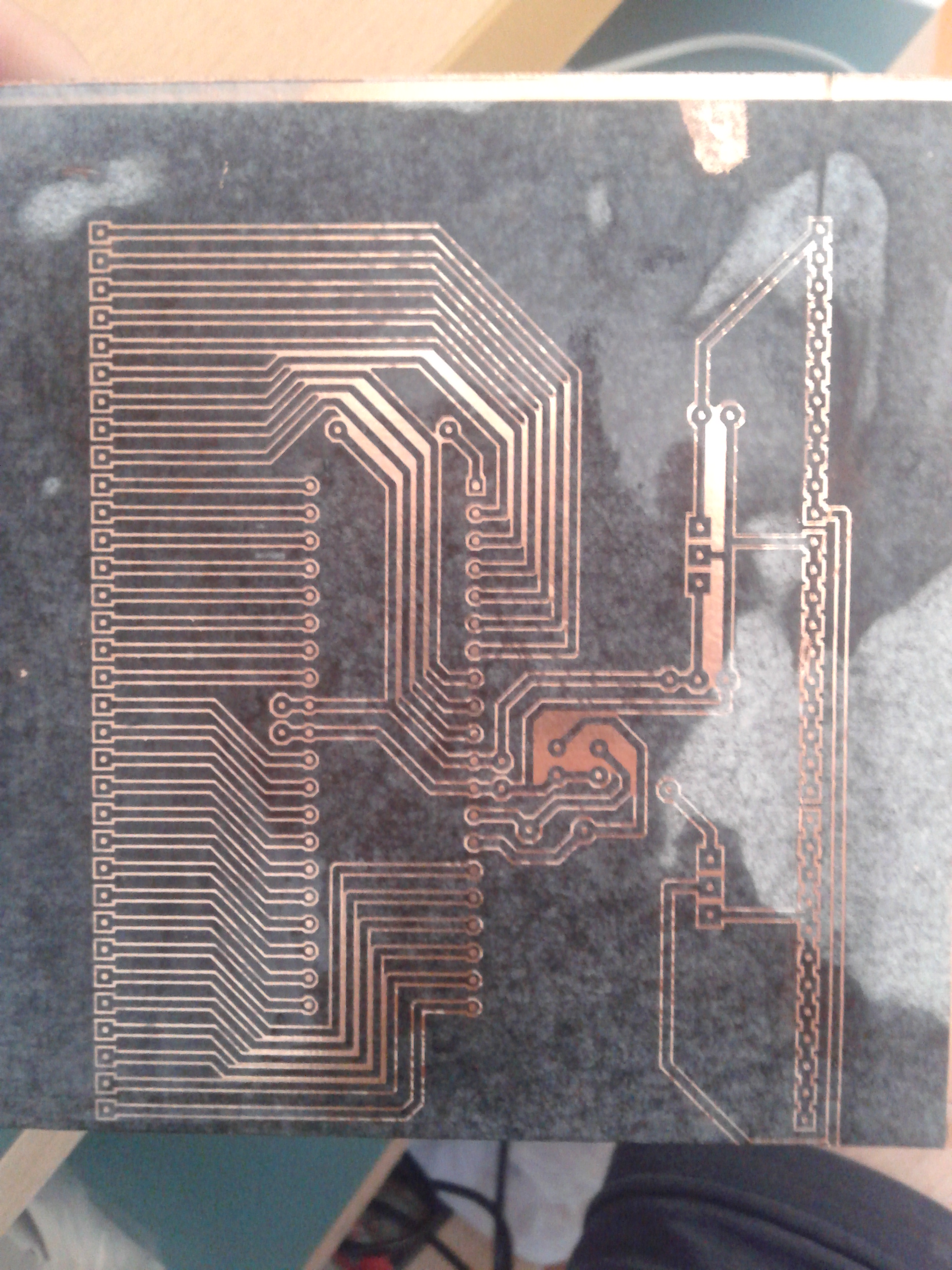

Arkadaslar ilk defa butun yuzeyi toner kaplayip yollari ayirarak basmayi denedim. Bu devrede cok iyi gecti bakira fakat yollarin arasinda kuse kagit ve ne yaptiysam cikmiyor. Resim asagida. Yardimci olabilecek olan var mi  < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi mylord92 -- 25 Haziran 2013; 9:34:05 >
< Bu ileti mobil sürüm kullanılarak atıldı >
|
Bir iğne yardımı ile fazla bastırmadan kuşe kağıdın kalıntılarını temizleyebilirsiniz. Eğer o boşlukları biraz daha verme şansınız varsa öyle deneyin daha rahat ve sorunsuz çıkar. |
Bu mesajda bahsedilenler: @mylord92
İğneyle tek tek uğraşırken yollarıda baya kazımışım :) Çözeltiden tasarruf edicem diye kaç tane pertinakstan oldum... En iyisi her yeri toner kapalamadan yapmaya devam. Kuşe kağıt çok yapışıyorda sanırım asetat ile daha iyi sonuç alınır bu şekilde  -Yada dediğiniz gibi o mesafeleri azcık daha açabilirsem daha rahat çıkartılır. |
< Bu mesaj bu kişi tarafından değiştirildi mylord92 -- 25 Haziran 2013; 16:02:21 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @yucelnet
|
çözeltiden tasarruf ederken tonerden harcıyorsun. bencede normal yap. asetatı bir kaç kez denedim beceremedim ben kuşeye devam. |
| şimdiye kadar en iyi sonucu etiket kağıdı ile yaptım.denemenizi öneririm.kuşe kağıdı gibi ama plakete hiç yapışmıyor.aresde t8 yollar bile çıkıyor. |
Bu mesaja 1 cevap geldi.
geçende etiket kağıdı aldım 4 adet A4 BOYUTUNDAN DENEME YAPMAK İÇİN. aMA malesef hepsi yazıcının içinde sıkışıp kaldı. denemeyemedim bende. |
Bu mesaja 1 cevap geldi.
Üstündeki etiketi çıkarmadanmı yazıcıya koydunuz? |
Bu mesaja 1 cevap geldi.
hayır ya öyle okuyulurmu. Üstündeki kağıdı çıkardım, yağlı olan kağıt acayip ince olduğundan yazıcıda sıkışıp kalıyo. |
Baskı devreyi yaparken illa ki tuz ruhunun yanın da perhidrol kullanmamız gerekli mi ?  |
Bu mesaja 1 cevap geldi.
evet gereklidir. bazı arkadaşlar sadece porçöz ile uzun sürede eritmeyi başarmışlar. Fakat plekette cd kalemi ile düzeltmeleri çıkarıyormuş. |
Bu mesaja 1 cevap geldi.
|
Merhaba. Güzel konu için teşekkürler öncelikle. Bu kağıtları deneyen oldu mu ? Videolarda falan izledim gayet başarılılar; http://www.ebay.com/itm/100-Sheets-A4-Size-Heat-Toner-Transfer-Paper-f-DIY-PCB-Electronic-Prototype-Mak-/370695375517?pt=LH_DefaultDomain_0&hash=item564f2a8a9d |
Bu mesaja 1 cevap geldi.
< Bu ileti mobil sürüm kullanılarak atıldı >
