Cevap: Trafonun watt'ı nasıl bulunur? (9. sayfa)
|

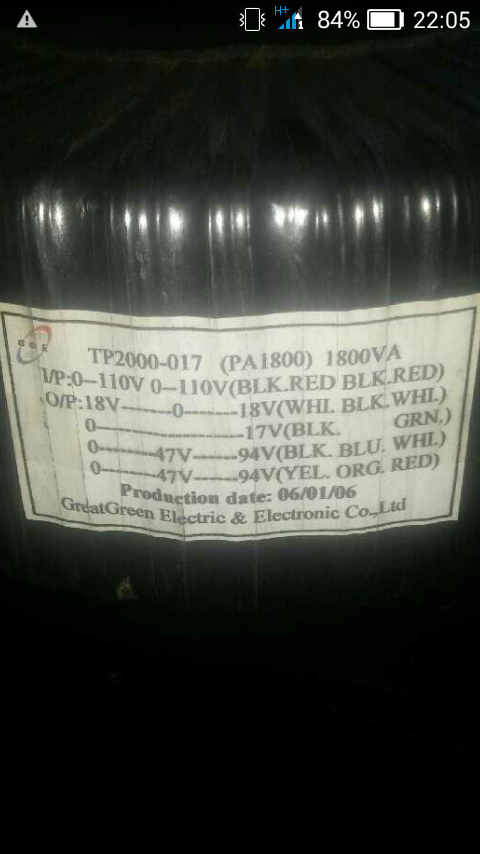

Mrb ustam resimdeki trafo 47-0-47 mi 47-0-94v tam olarak anlamadim < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi sensation45 -- 2 Mayıs 2017; 22:9:59 >
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
|
Benim aklım karıştı, aynı sarimdan 2 adet niye var.. Kablolar grup grup yapılmış olmalı. Beyaz-siyah-beyaz 18-0-18. Siyah - yeşil 0-17. Siyah - mavi - beyaz 0-47-94. Sarı-turuncu-kirmizi 0-47-94. En düşük DC ye çevrilen simetrik tek kol voltajı 25v. En yüksek DC ye çevrilen simetrik tek kol voltajı 67v. Çok güçlü iki kanal anfiye ait olduğunu düşünüyorum, Tek sarım 3000w çıkmak yerine, iki kanala 1000w eşit şekilde dağıtılmıştir.. Bu trafo bence size voltaj olarak çok yüksek gelebilir. Eğer isteğe göre sardiririm derseniz, fiyatı uygunsa, elinizde güçlü primer sargı olmuş olur. Mantıksal olarak, 0-47-94 sarımı,, 47-0-47 denilebilir. Trafo 47 ortak noktayı gnd olarak desteklemezse, büyük sorun çıkar. Bende 0-12-18-24-48 trafo vardı, 2*12 olarak çalışmadı ... |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @sensation45
|
Ustam trafoyu bildiniz guçlu bir anfiye ait 47-0-47 47-0-47 olsaydi 2x500 watt 4 ohm bir anfi devresi sipariş ettim bu 2x500w anfiye alacaktim... Aldigim devre 70vdc istiyor Trafonun ait oldugu power anfinin özellikleri Marka: Tasso Audio Model: I4 (U2) Tip: Güç Amplifikatörü Tanım: Yüksek ses kalitesi ve kısa sürede işlenmesi için mesleki fırsat olan ekonomik seri I (U2) amplifikatörleri. Arıza ve aşırı yük içeren ve güç çıkışı işin çok altına düştüğünde akıllı fan sayesinde çok korumaya sahip olun. Tüm parçalar ABD'de üretilmekte ve ürünün montajı TASSO AUDIO firmasının Çin fabrikasında kalite kontrolünde yapılmaktadır. Teknik özellik: Giriş Empedansı: Dengeli: 20KOm, dengesiz: 10KOm Frekans tepkisi: 20Hz-20KHz Giriş Duyarlılığı: 0dB (güç için 0,775V) Damping faktörü:> 800 Sinyal / gürültü oranı> 105 dB Harmonik bozulma THD: Güç 8OmStereo: 2 x 800W Güç 4OmStereo: 2 x 1300W Güç 8Om Köprülü: 2600W Güç Kaynağı: AC 220V / 50-60Hz Boyutlar HWD (mm): 100x483x485 mm Boyutlar ambalaj HWD (mm): 140x550x560 mm Ağırlık / net (kg): 24.5 kg Hacim: (0.04CBM) Ağırlık / brüt (kg): 26 kg Uygulanabilir Yerler: stadyumlar, konser turları, diskolar, kulüpler |
< Bu mesaj bu kişi tarafından değiştirildi sensation45 -- 3 Mayıs 2017; 1:3:25 >
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @Emin-Firtina

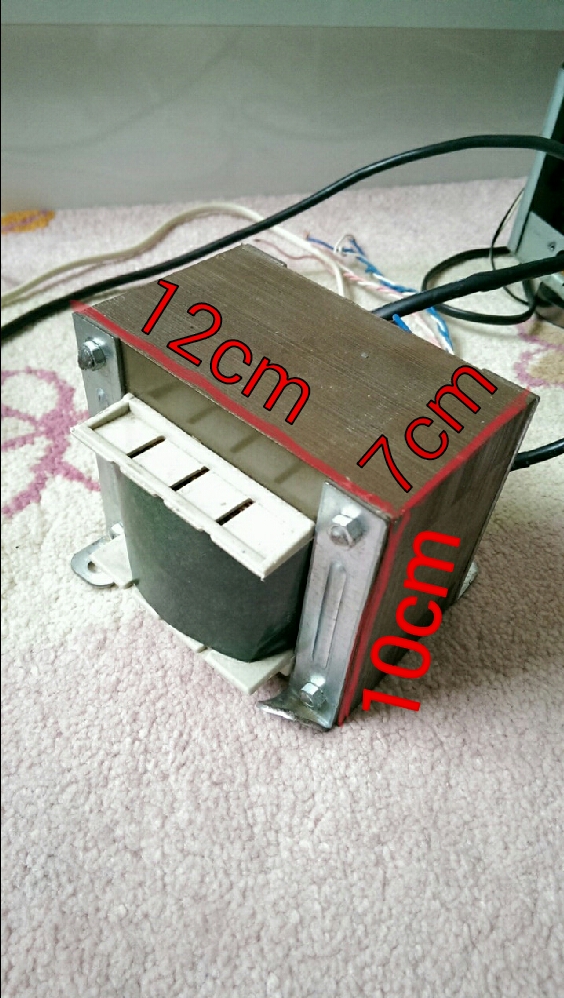

Benim yeni trafom da nerdeyse ayni ebatlarda Sadece derinlik 1 cm daha uzun 6.8kg ağirliğinda 600w diye aldim simetrik 42 simetrik 12 v simetrik 9v tam bir anfi için ideal trafo preamp için 9v 12v de olmasi şahane Doğrultma devresinde 63vdc kondansator en düşük kullanilabilir Resim üzerinde sac ölçülerini yazdim < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi sensation45 -- 23 Mart 2018; 22:10:51 >
< Bu ileti mobil sürüm kullanılarak atıldı >
|

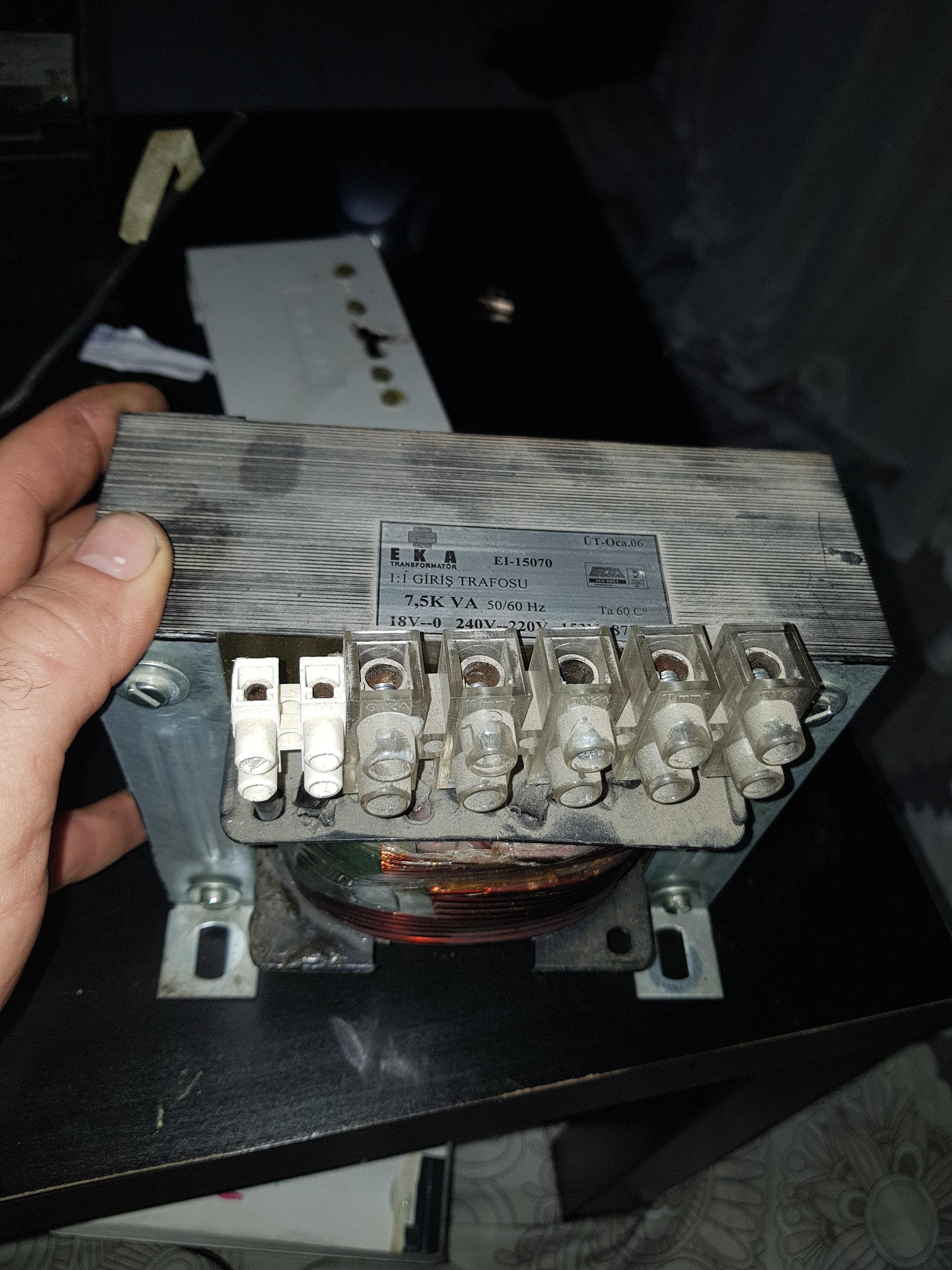

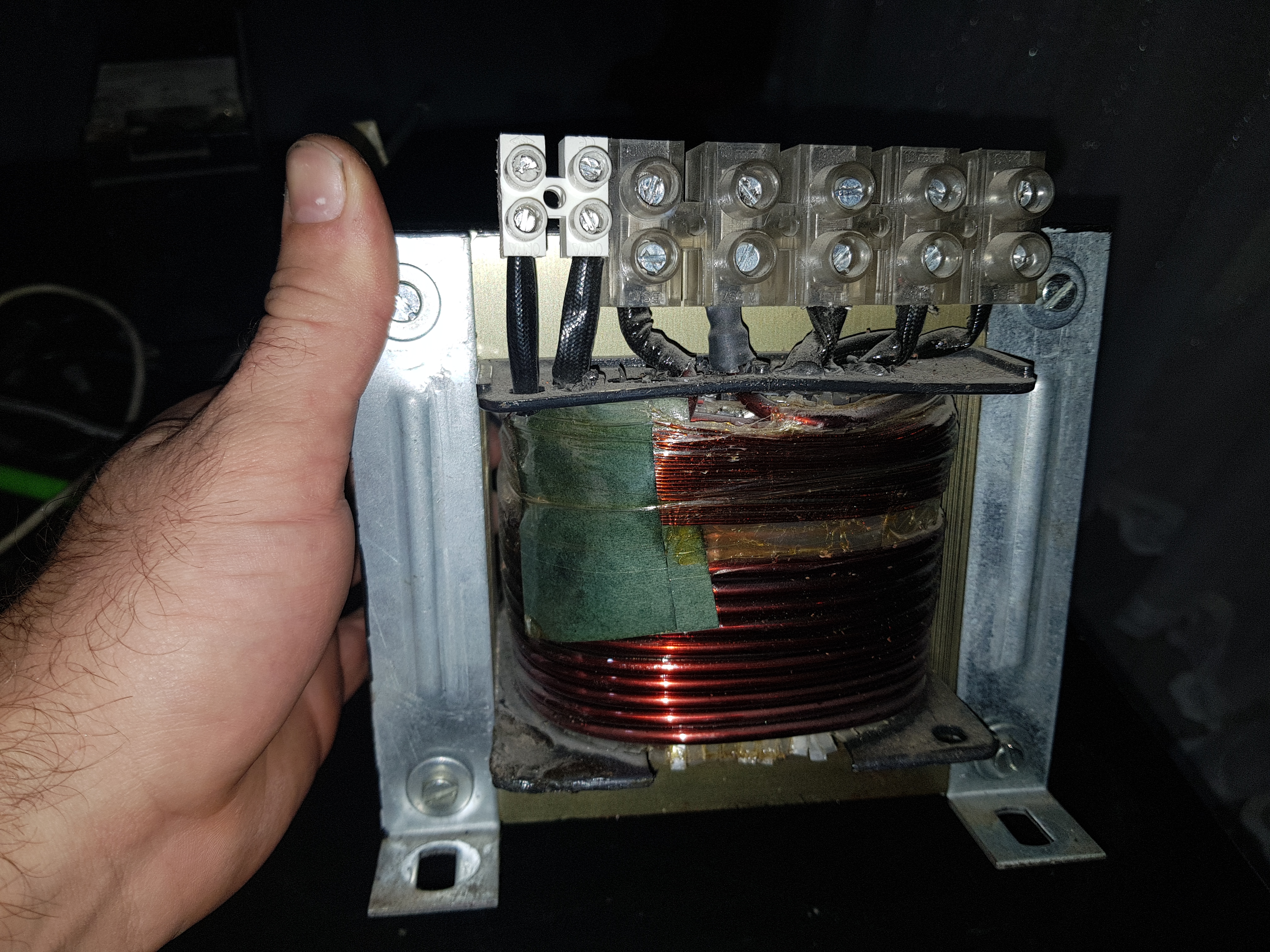

Resimlerini paylastigim tafoyu nasil calistiricagimi bilemedim. Tum cikislar kisa devre gibi giris cikis yapamiyorum. Uzerinde giris trafosu yaziyor bu ne anlama geliyor bununla ilgili nette herhangi bi bilgi bulamadim. Bilgisi olan aydinlatirsa sevinirim. Cvplar icin tesekurler. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
kısa devre gibi gözüksede omaj farkları olur,,, bobin sarım ayrımları olur,, en yüksek omaj gösteren yüksek voltaj girişidir,, en düşük omaj gösteren en düşük voltaj çıkışıdır,, çıkış bobini kalın olur, giriş bobini ince olur ince 220v, kalın çıkış 18v gibi.. öncelikle primer ve sekonder // giriş çıkış bobinlerini ayırmanız gerekir,, daha sonra giriş primerde 0 ve 220 v uçları tespit etmeniz gerekir,, 80v 100ohm ise 220v 200 ohm gösterecektir,, bu durumları not alarak takip ediniz |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @farozaa
| Hocam sikinti orda zaten ince sarim yok hepsi ayni kalinlikta seri baglayip ampul yakiyorum odarece |
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @Emin-Firtina
|
Arkadaslar merhaba, Amerika yapimi 110V girisli Radyo-Ipod calarimi yanlislikla 220V a baglamislar. Guc girisi trafoya giriyor, kart uzerinde herhangi bir yanik yada siradisi bisey goremedim ama trafonun guc girisinde kararma vardi. Ogrenmek istedigim bu trafoyu halihazirda degistireceksem 220V luk koybilir miyim, orjinali 120V/65Hz/45W. Bunun yerine ne koyabilirim? Orjinali uzerinde 4 tane cikis kablosu var, ikisi kalinca ikisi daha ince. Bunlarin tasidigi akim ayni degil midir? Yardimlarinizi rica ediyorum. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi YLMZKSL -- 5 Ekim 2020; 7:23:15 >
Bu mesaja 1 cevap geldi.
| Cok tesekkur ederim Emin hocam, aksam fotograflayip atacagim. |
Bu mesajda bahsedilenler: @Emin-Firtina
|
Emin hocam resimleri ekliyorum. Trafonun içerisindeki dediğiniz sigorta görunen siyah parça mı? Bu resimlere göre yerine koyabileceğim trafo yeni 220 V mu seçmeliyim yoksa bu tamir edilebilir düşürücü ile mi kullanabilirim? Çok teşekkür ederim.. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
|
Hocam; 3 ile 2 arası direnç yok, 1 ile 2 arası kısa devre & direnç yok 1 ile 3 arası direnç yok.. Umarım istediğiniz ölçümle bu şekildedir.. Gerçi son anda 2 numara kopup elimde kaldı ama sağlamken bakabildim. < Resime gitmek için tıklayın > EDIT : REÇİNENİN ALTINDA KOPUK 2 UC DAHA BULUP ORADAN ÖLÇTÜM,BIRI ILE YINE 0 DIGERI ILE DİRENÇ&KISADEVRE GÖRDÜM HOCAM, yaklaşık 10 ohm. iflah olmaz sanırım :) < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi YLMZKSL -- 29 Eylül 2020; 19:41:22 >
Bu mesajda bahsedilenler: @Emin-Firtina
|
Emin hocam merhaba, Kusura bakmayın mesajınızı ancak cevaplayabiliyorum. Bakü'deyim, malum savaş sebebi ile internet çok kısıtlı. Fotoğrafını çekmeye çalıştım umarım işinize yarar. Okumaya çalıştım üzerini ama nerdeee o eski gözler :) < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
|
Evet TDA7266 sonunda da ya Z yada 5 gıbı bırsey var. Elımde adaptor sade notbookumun adaptoru var oda 19.5V yarın sorarım arkadaslara. Sıyah kabloyu ben kestım. Kapakta speakera baglıydı. Pekı Emın hocam Trafonun secondary tarafındakı 2 kalın turuncu ve 2 ınce kahverengı ucların tasıdıgı V ve hangisi + hangisi - ydi nasıl anlayabilirim? renk kodlaması yada karta girdiği noktada marklama yok. Yerıne koyacağım yeni trafo da 2 çıkış farklı güçlerde olması gerektiğini söylemiştiniz. Tahminen neyi? < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
|
Emin hocam tekrar merhaba. Assagıdaki gibi entegreler, 1- 3121 6690A 2- TL074CN 3- TL074CN 4- N5532 68M 5- UTC 78D15L 6- TDA7309D 7- TL0074CN 8- TL0074CN 9- BA09T < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
|
Cok tesekkur ederım, nezaman uygun olursanız. Yeterince zahmet verdim zaten. Kolaylıklar dilerim.. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
| Eyvallah Emin hocam, Cozulmese de sıkıntı yok. ılgı alakanız yeterlı. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
| Daha bakamadım, elinizde DC 12v adaptör varmı, .. Cihazı ben o şekilde bulsam, iki kırmızı ve iki siyahı birleştirip, kırmızılar + 12v ,, siyahlar ise eksi olarak bağladım. Denemek için 1A modem adaptörü falan olur, ama sesini açmayın çok, akım çeker. 1A yetmez. 3-5 A Uygun. ++ Ve eksi mutlaka dikkat edin. Trafodan gelen iki kalın kablo ve iki ince kablo , bir kalın bir ince birleşecek, diğer bir kalın bir ince birleşecek, bu şekilde ++ ve eksi birleştirmeye gerek yok. Fakat aklıma takılan , anlık yüksek voltaj ile devreler bozulmuş mudur |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @YLMZKSL
|
Emin hocam merhaba, Yazdım mesaj ama sitenin ara yüz değişmiş, gönderememişim galiba..Devreler sağlam, elimde 12V 1.5A adaptör vardı onunla denedim gayet güzel çalıştı. Son sesi de denedim anlık olarak sıkıntı çıkartmadı. Kalın Turuncu kabloyu kondansatör bacaklarından takip ederek 4 - sini buldum. İnce kahverengiyi de tesadüf bağladım. Kademeli çıkış olduğunu zannediyordum ama sanırım değil. Bu bilgiler ışığında kalıcı trafo için ne önerirsiniz? < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Emin-Firtina
