TEK PCDesk
|

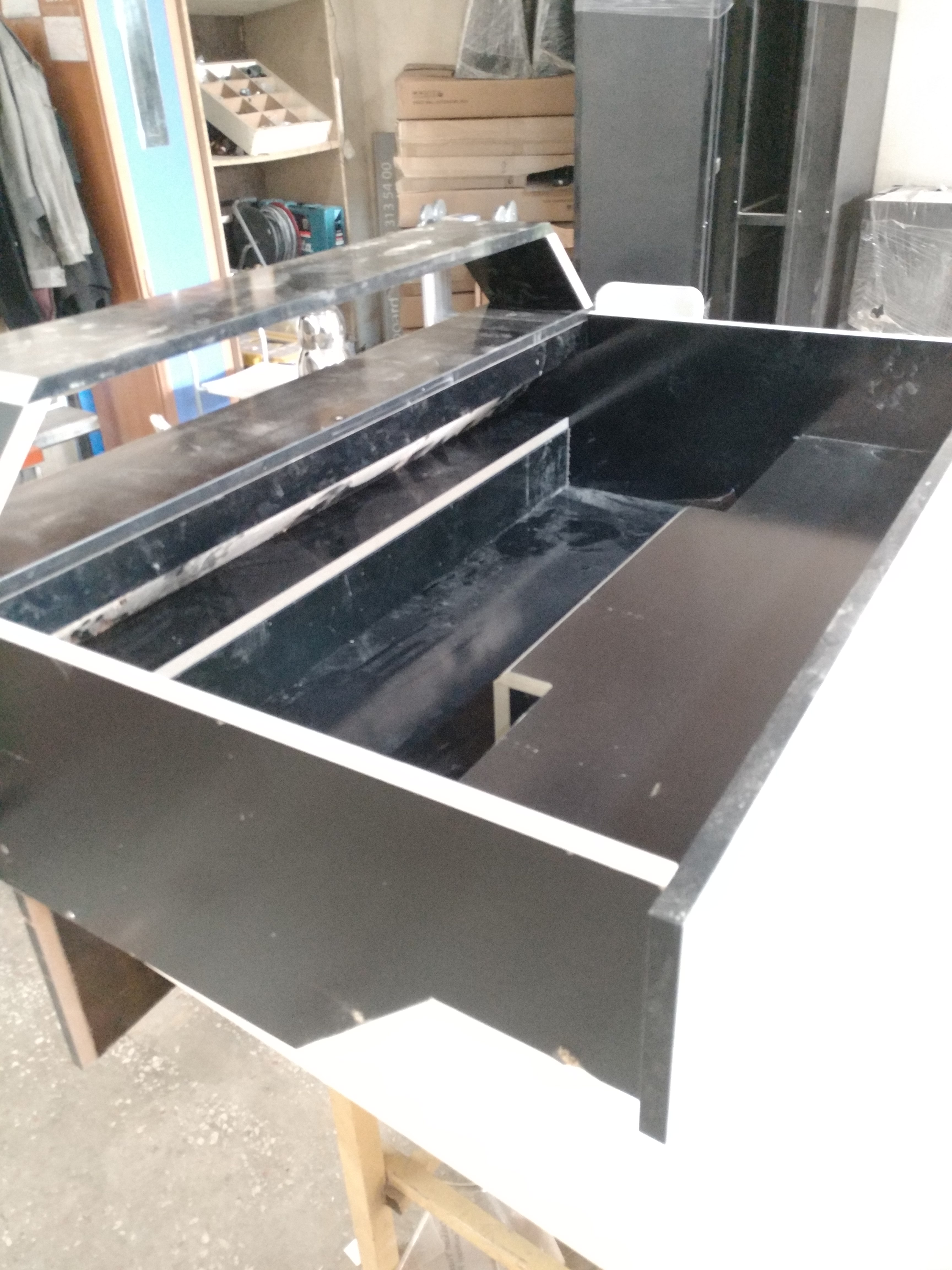

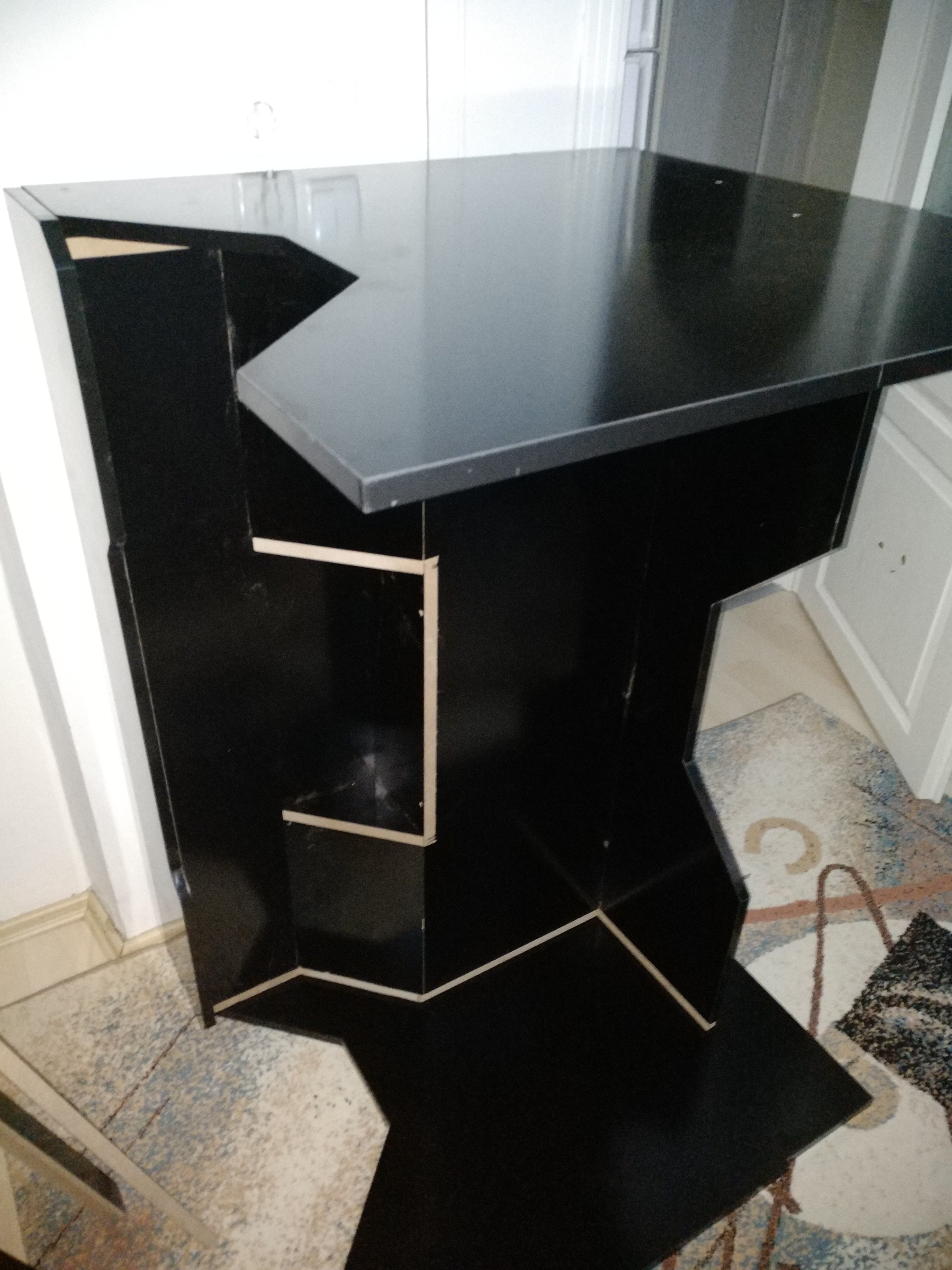

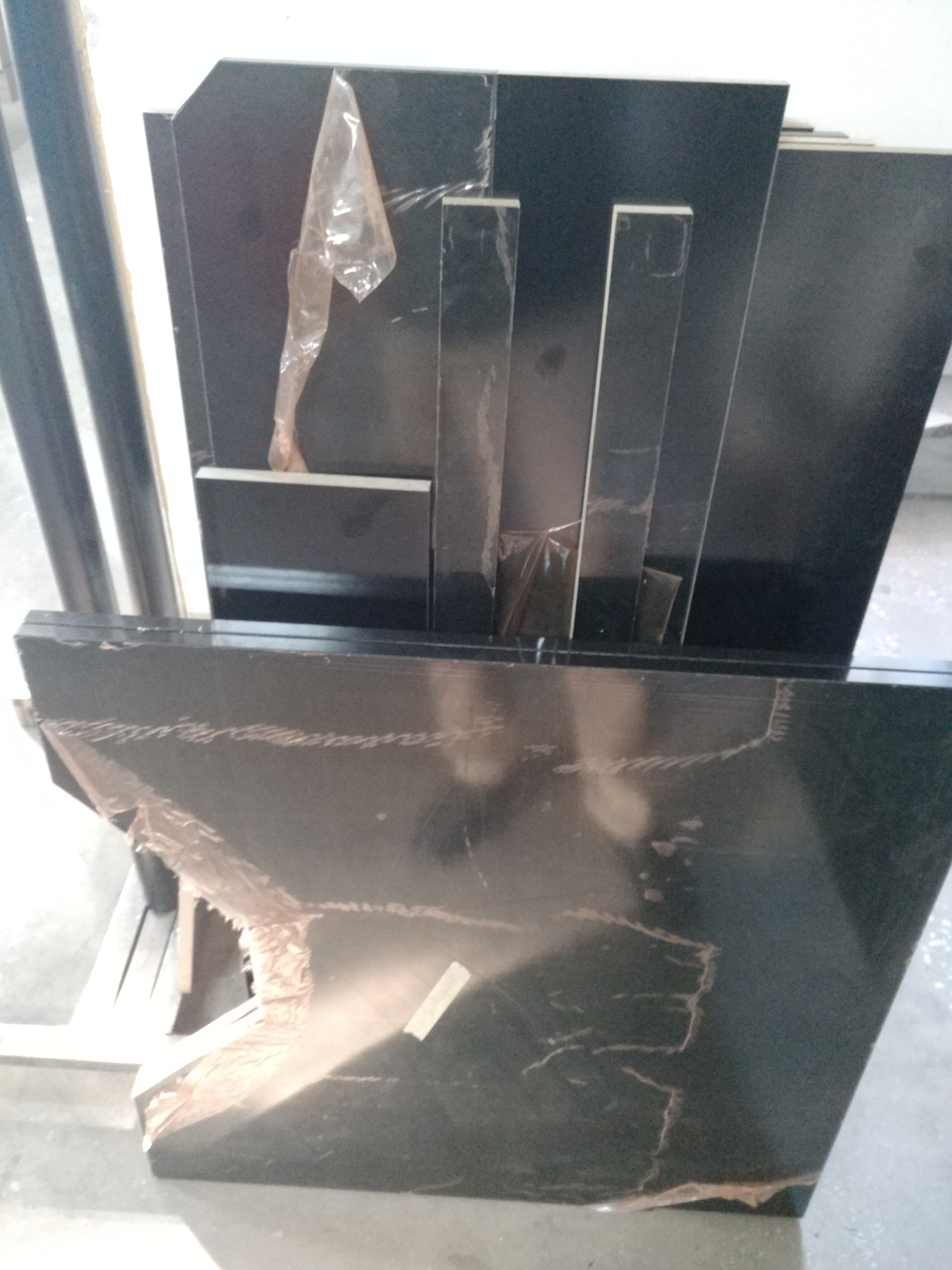

Parçaları ebatlamacıdan kestirdikten sonra düşen jetonlar projemi aksattı... 😑 Uzun süredir bu işlerle içli dışlı olmadığından bazı standartları hesaba katmadım. Kapı genişliği, oturma ve masa yüksekliği gibi... < Resime gitmek için tıklayın > Burada kapı genişliği (80cm) hesap edilmediği için demonte yapmaya karar verdim. Orta kısmını tekne olarak en son işlem de ise ayakları montajlayarak olacaktı... Tabiki ayaklar 5cm fazla yüksek oldu ve alt kısımdan kesmek zorunda kaldım... < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >
|

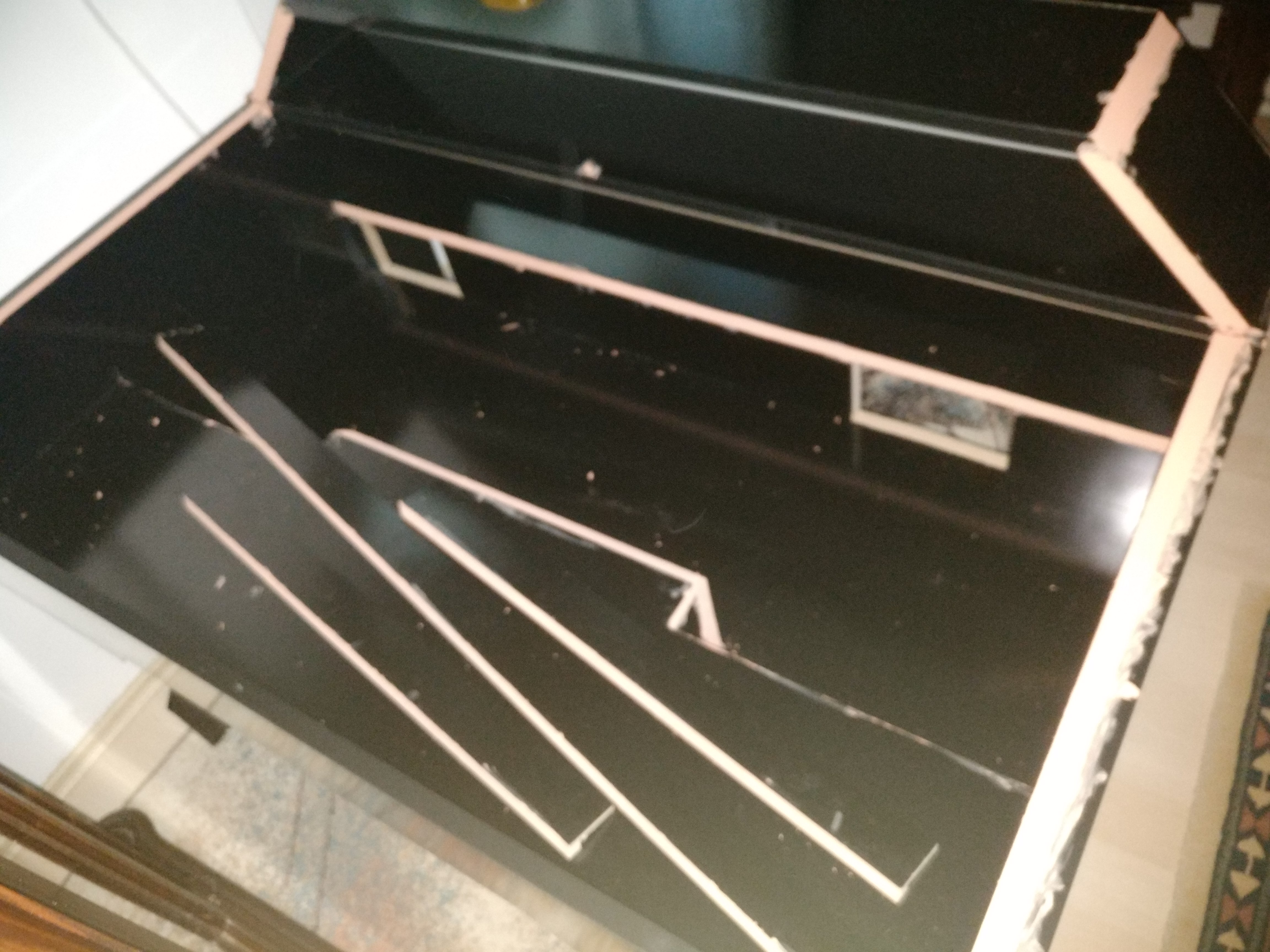

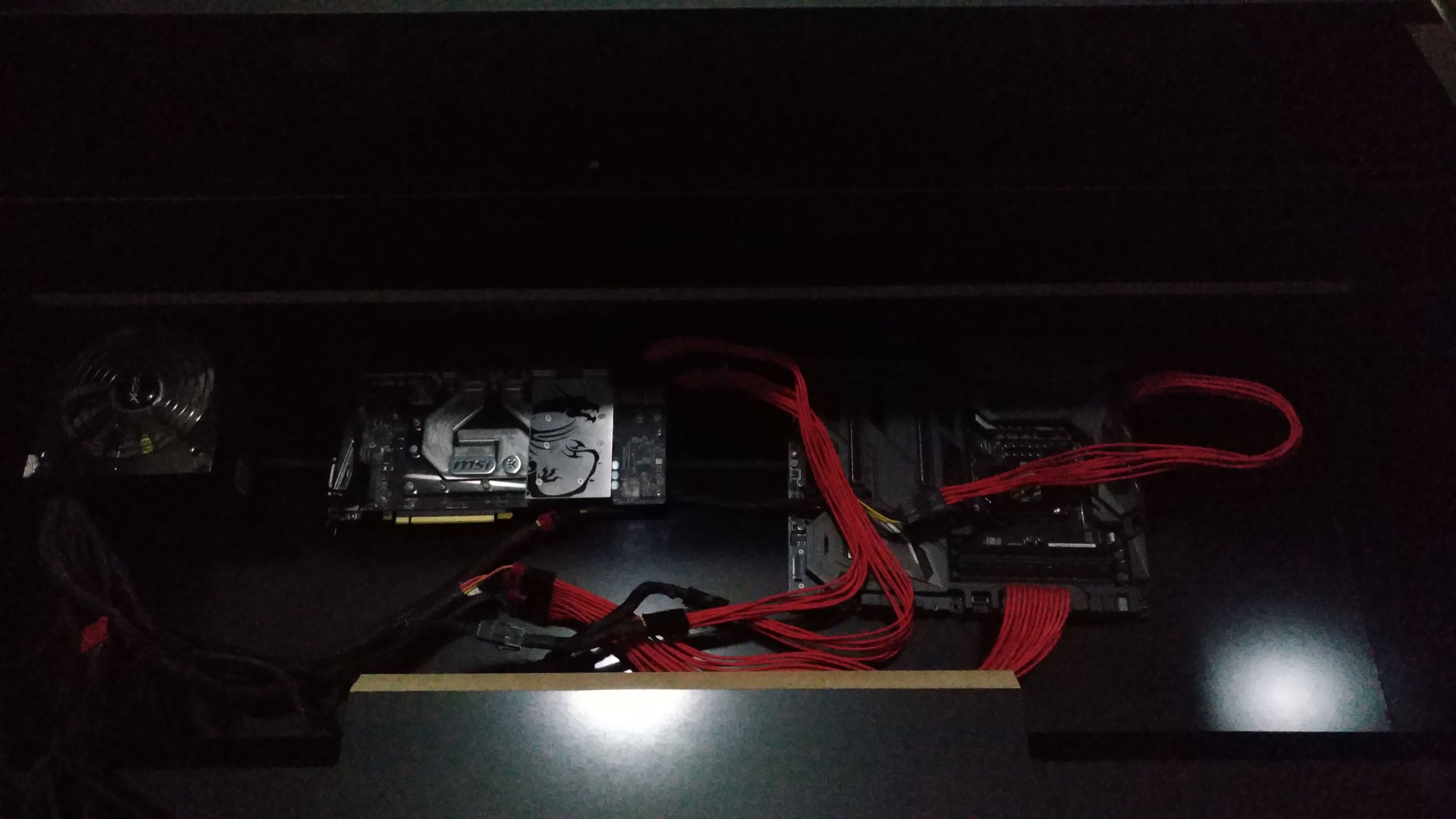

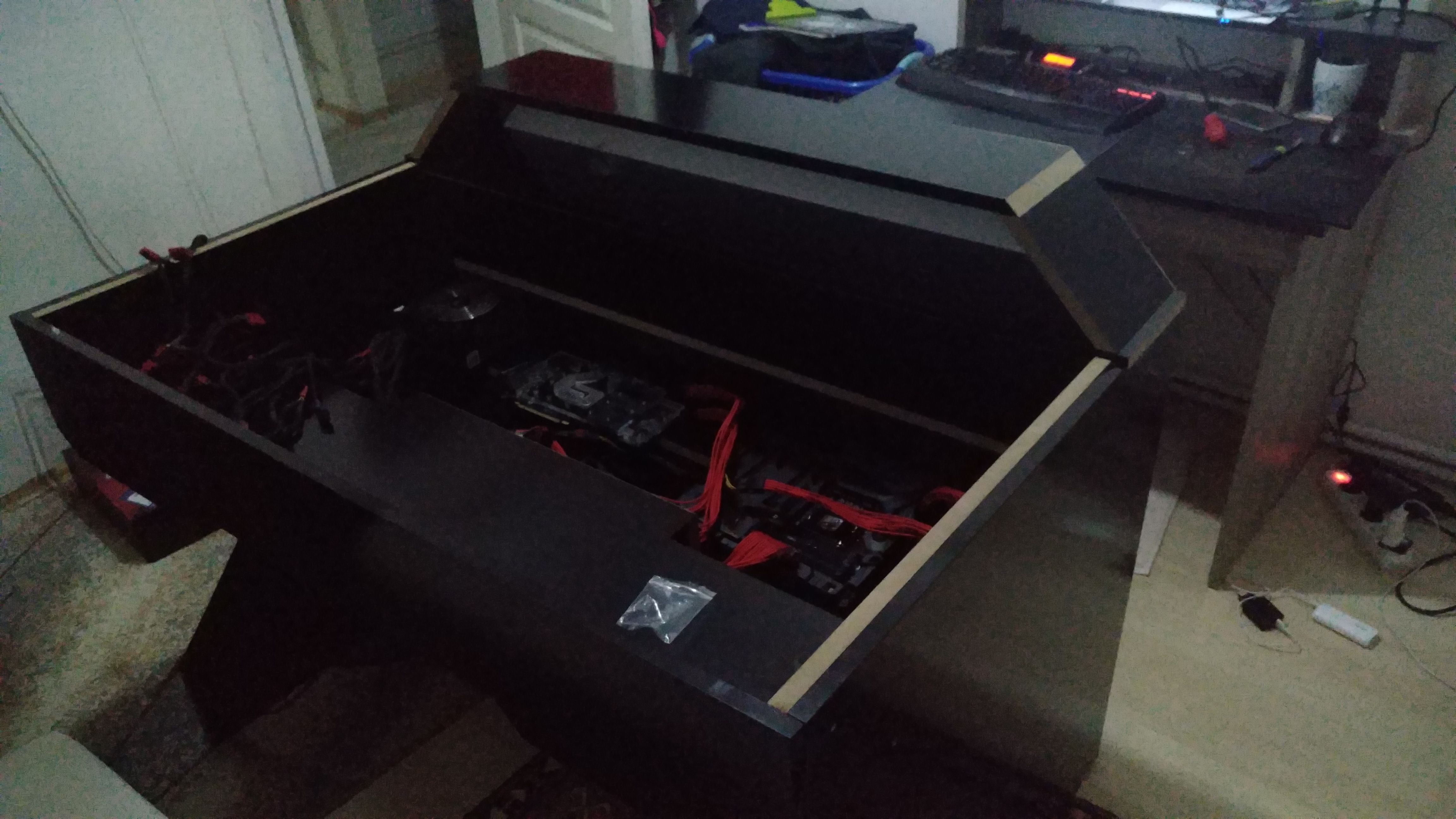

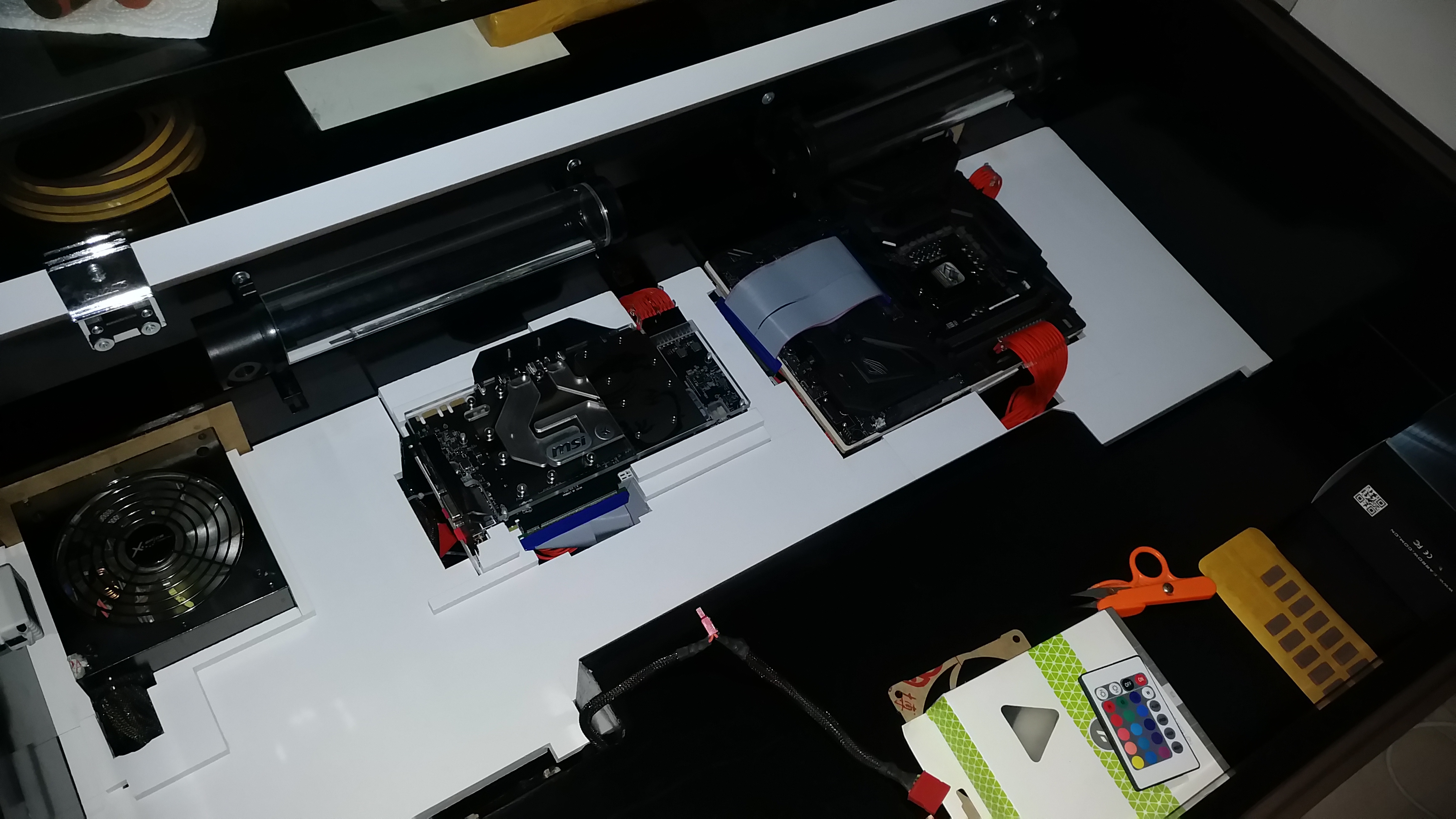

Evet masa eve girdi lakin, dediğim gibi radyatör ve ön fanlar için kanallar açılmadı. < Resime gitmek için tıklayın > Şu soğutma parçalarının bazıları geldi radyatör ve pompalar 1 hafta gecikme ile kargoya verildi, bu zaman zarfında phanteksin ek uzatma kablolarını aldım ve sistemin ana parçalarını masa içinde konumlandirarak hangi kablolar ne kadar yetişiyor, hesapta olmayanlar nedirini yaptım... < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >
|
Hatalarım; Masa oturma yüksekliği ve masa yüksekliğini hesaplamamak 45 derece eğimli parçaları 18mm mdf yapmak Taşıyıcı olmayan parçaları yine 18mm mdf den seçmek bu masayı aşırı ağır yaptı! 45 dereceli kenarlar (45 derece olması zorunlu idi, görüntü kazanımı ve hava akışını kolaylaştırmak) PVC makinası açılı kenarlara PVC vuramıyor... Mecburen macun+sprey boya kullanmak zorunda kaldım ekstradan 30lira maliyet oldu. Masanın derinligini fazla yaptım, monitor uzakta kaldığından büyüklüğü yeterli gelmiyor ve bu sorun bana yeni monitör almamı şart koşuyor. 18mm mdflam harici mesela 8mm mdf lam ve iki yüzüne 4mm aynı renkte arkalık kullanabilirdim, masayı işlemek daha kolay olurdu... |
< Bu ileti mobil sürüm kullanılarak atıldı >
|

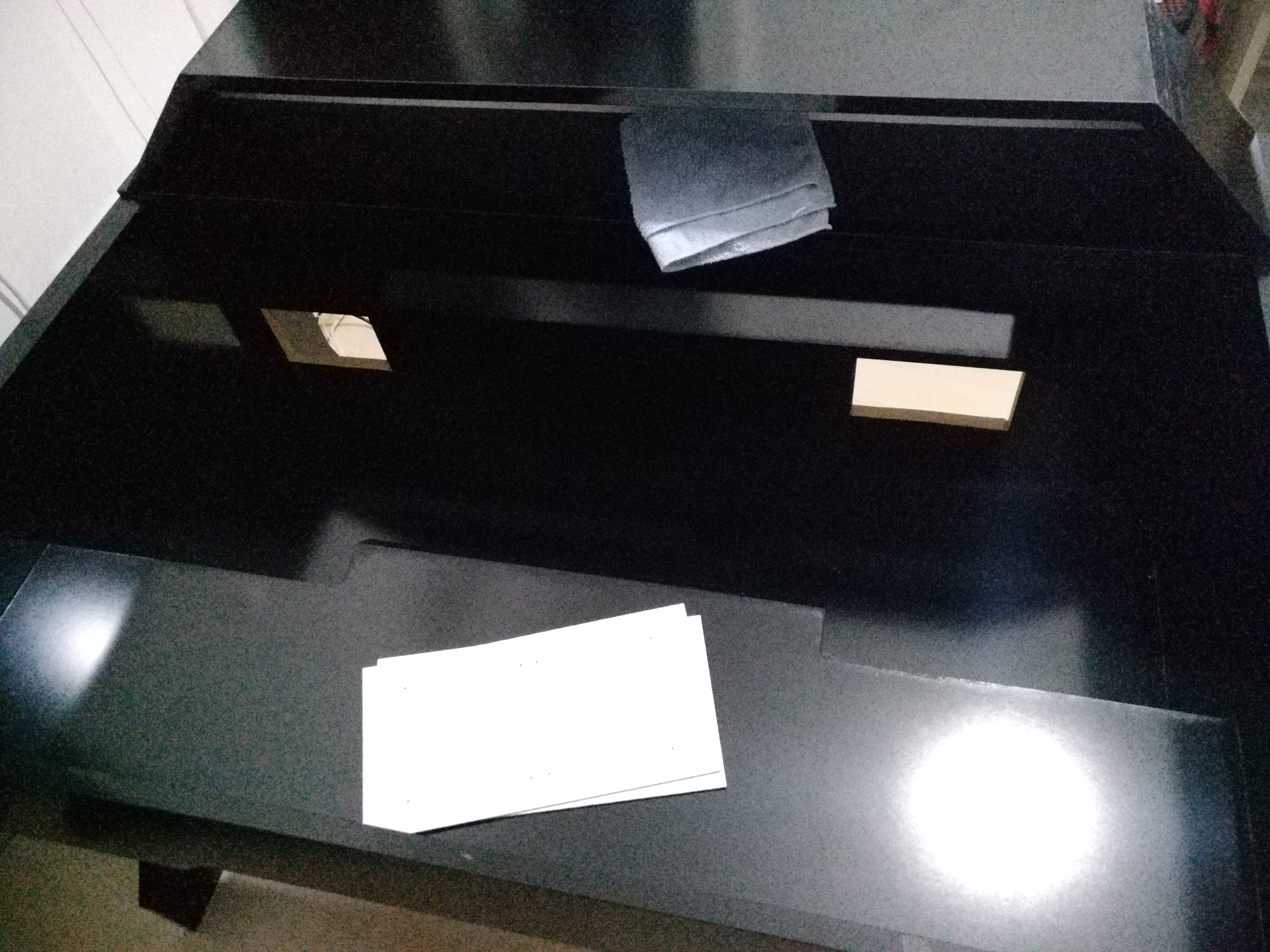

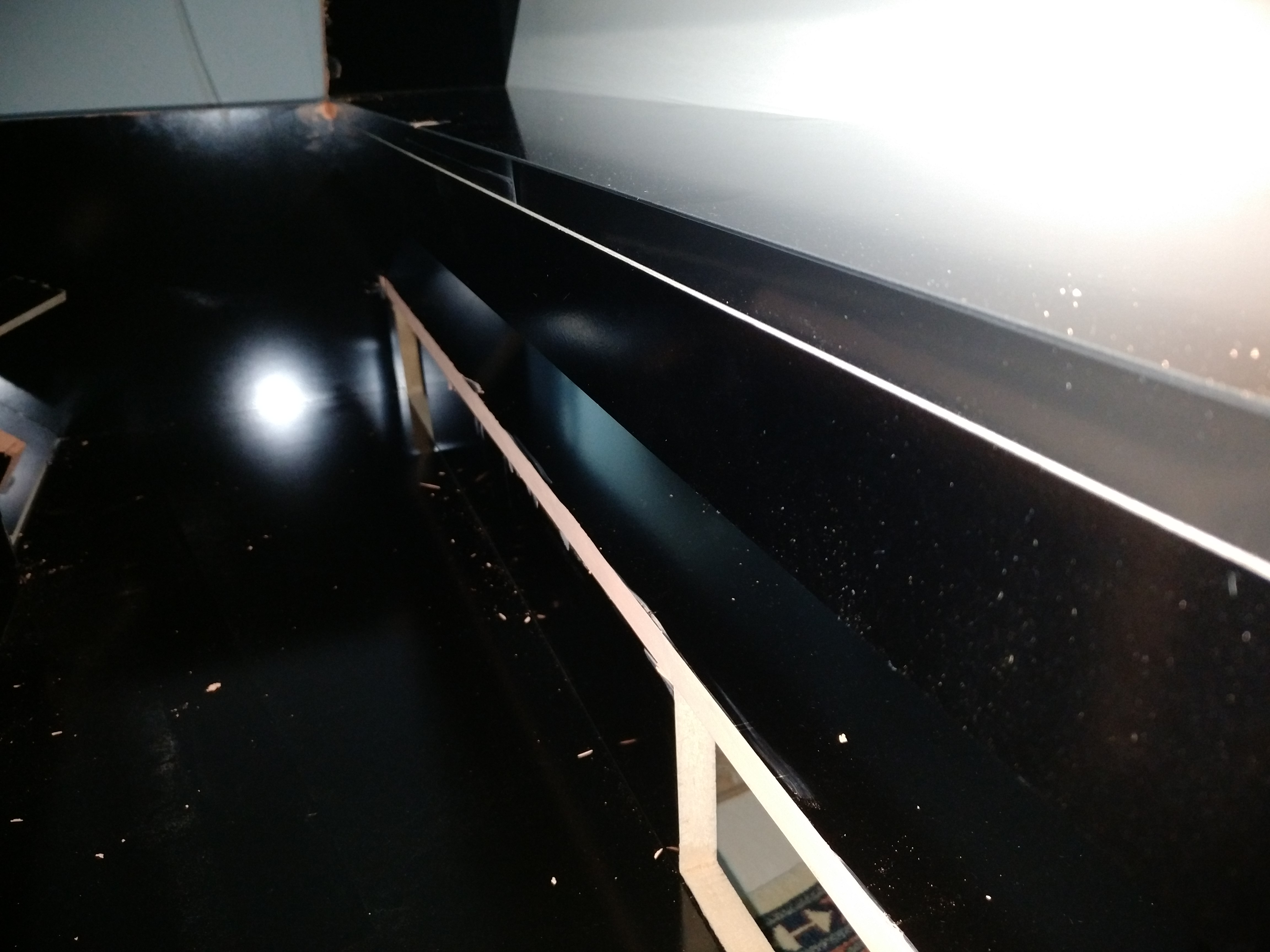

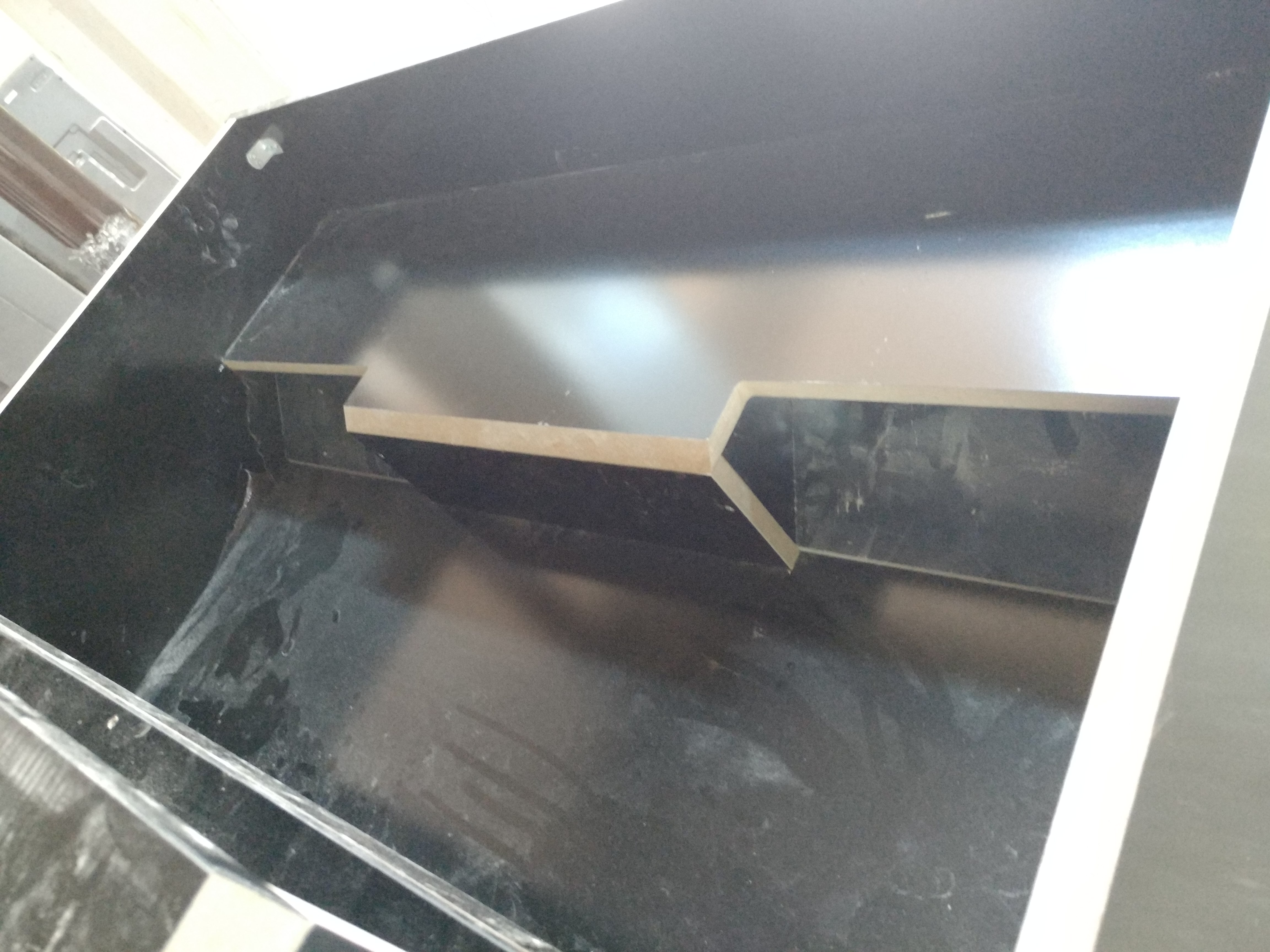

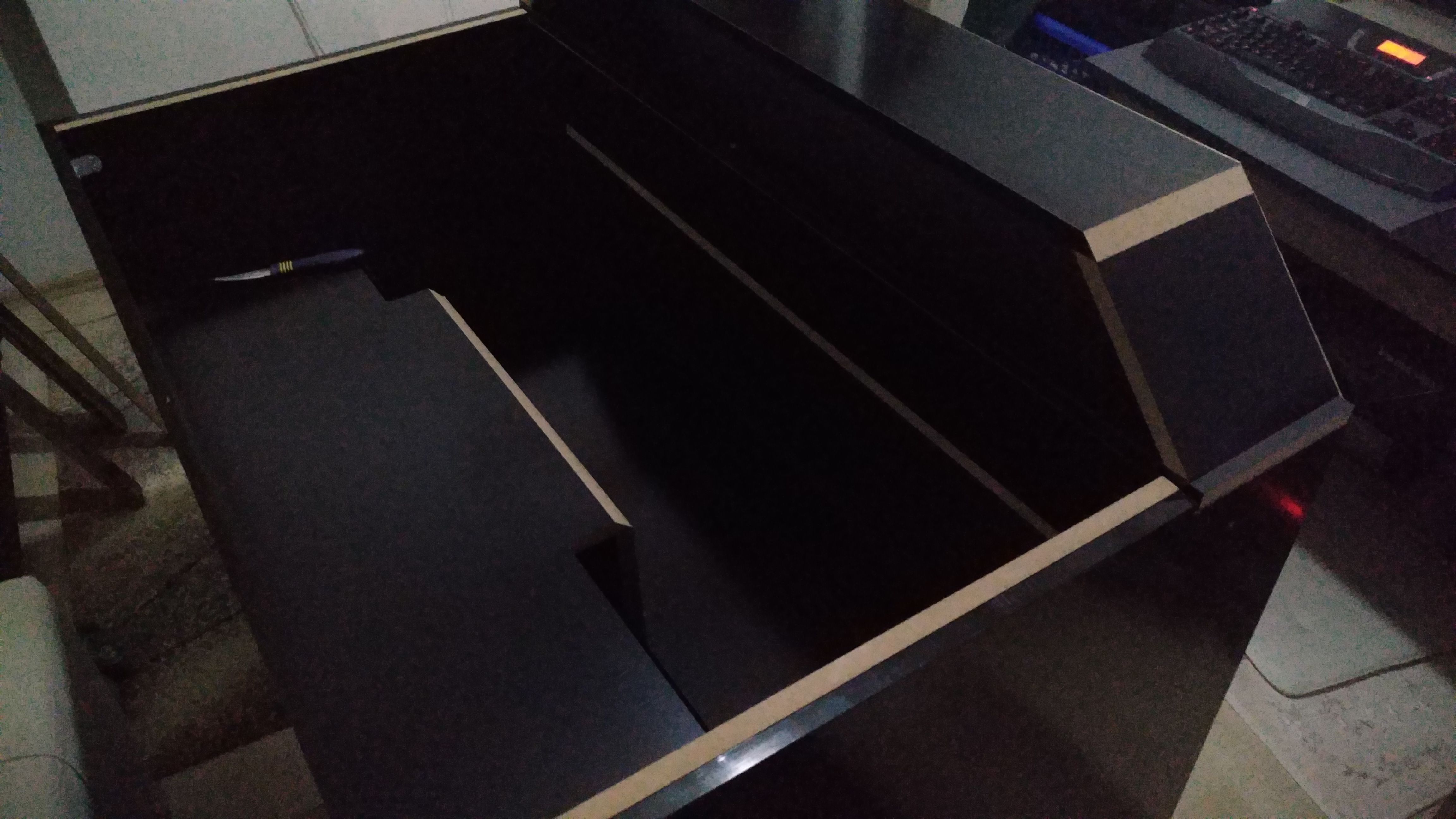

Şuan masanın son hali bu, LED çıtaların dışta kalan kalınlıkları dahil göz önünde olan bütün açık kenarlara macun sürdüm, sonrası zımpara ve sprey boya olacak... < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >

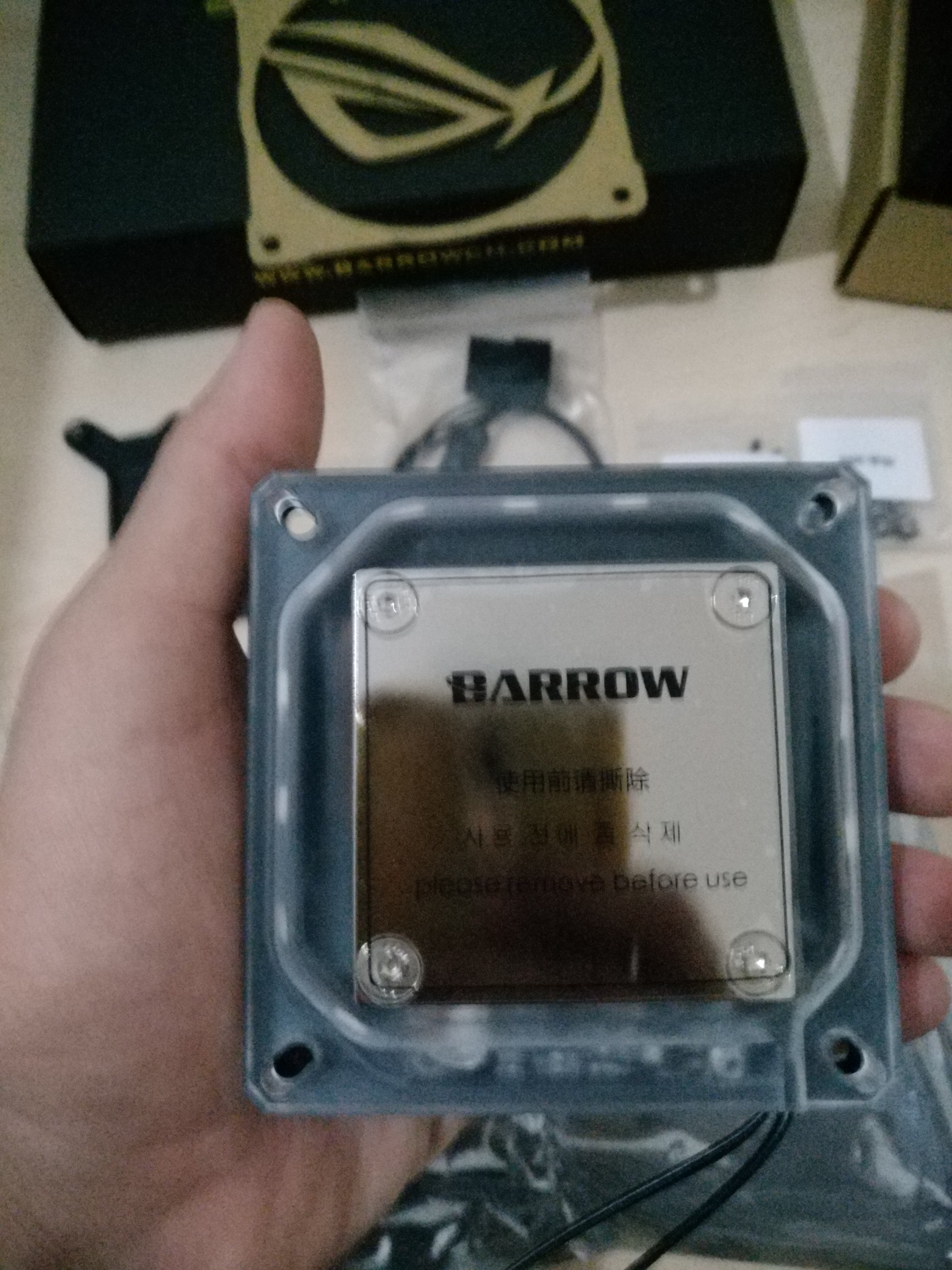

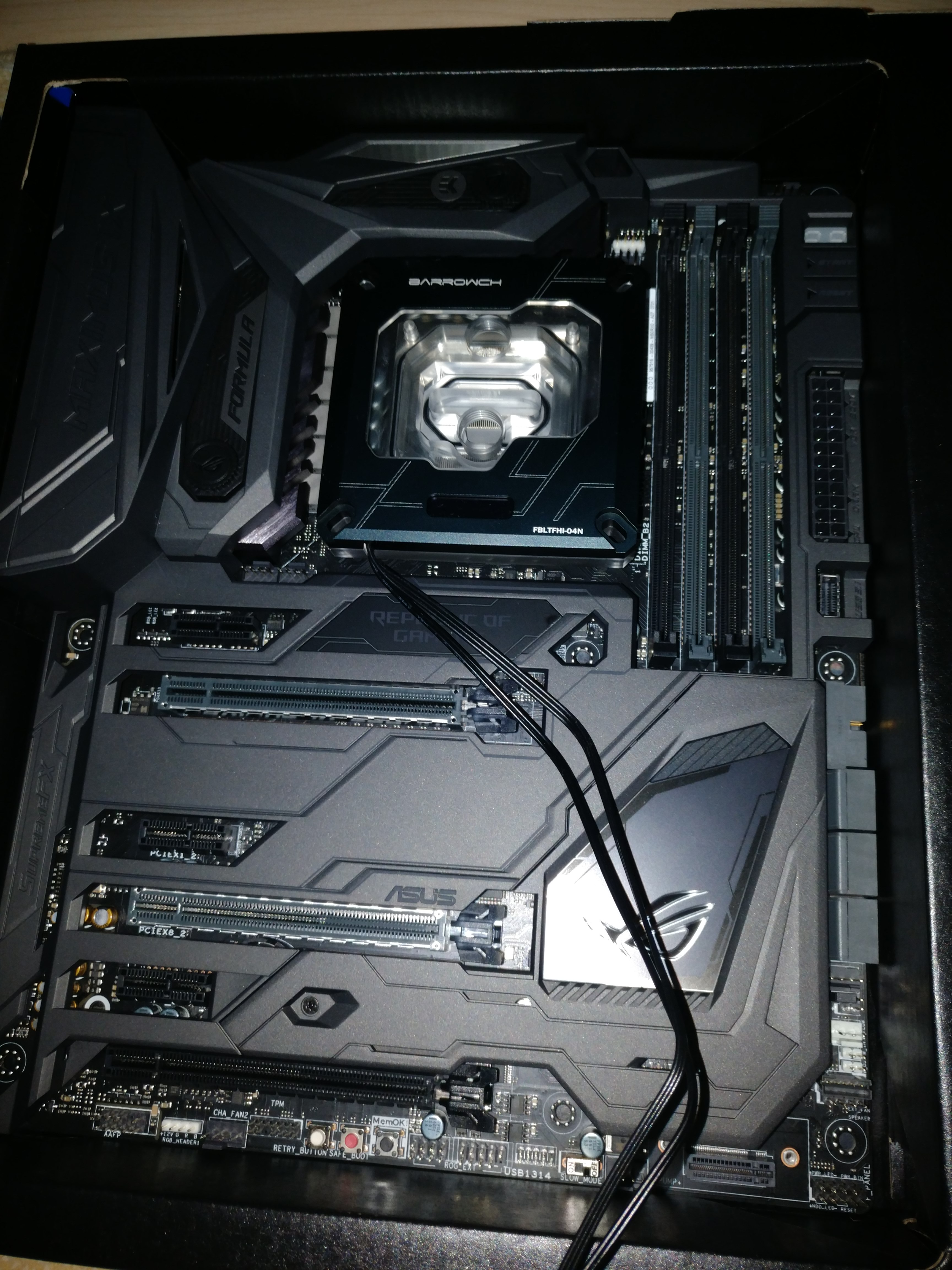

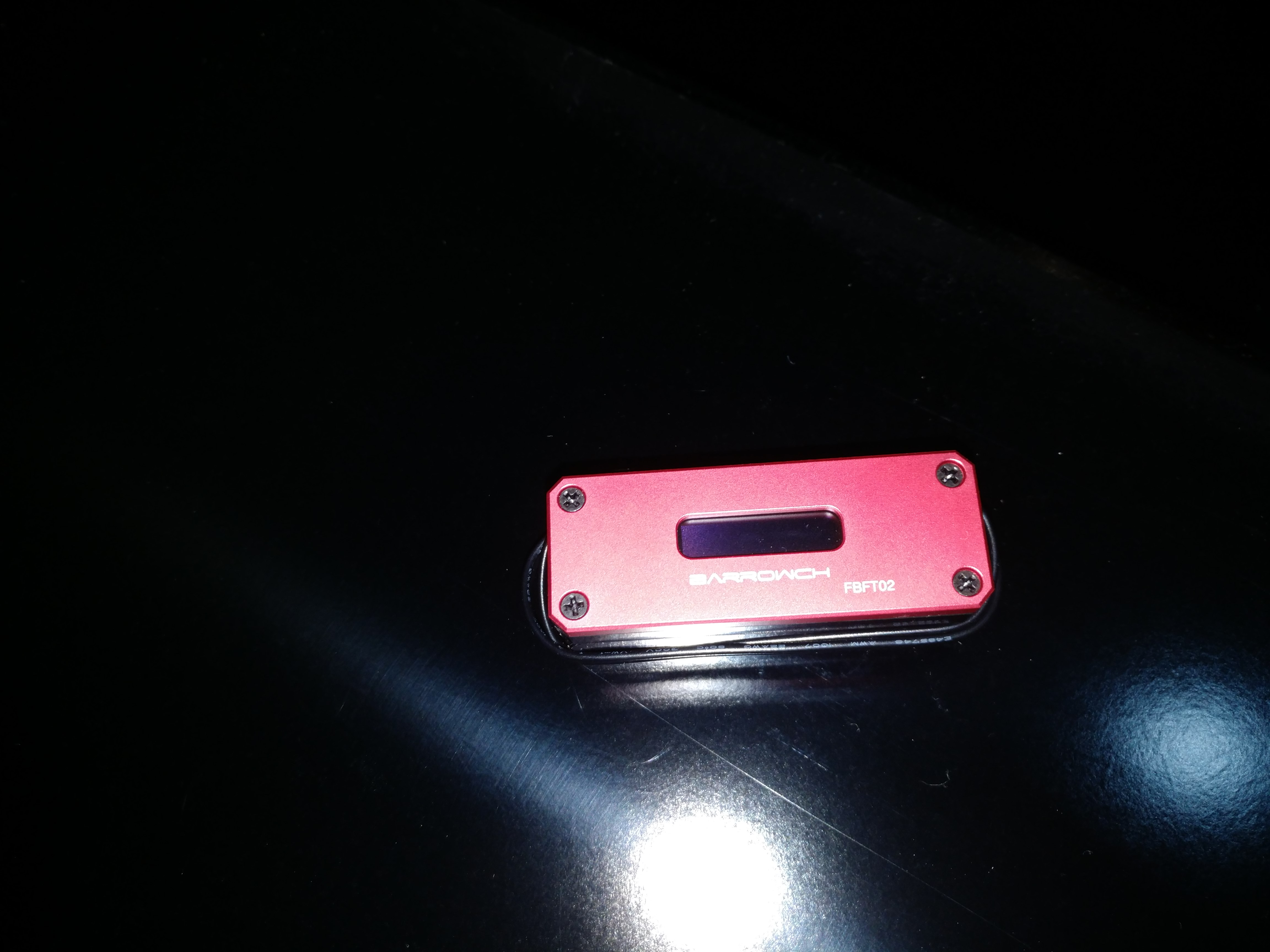

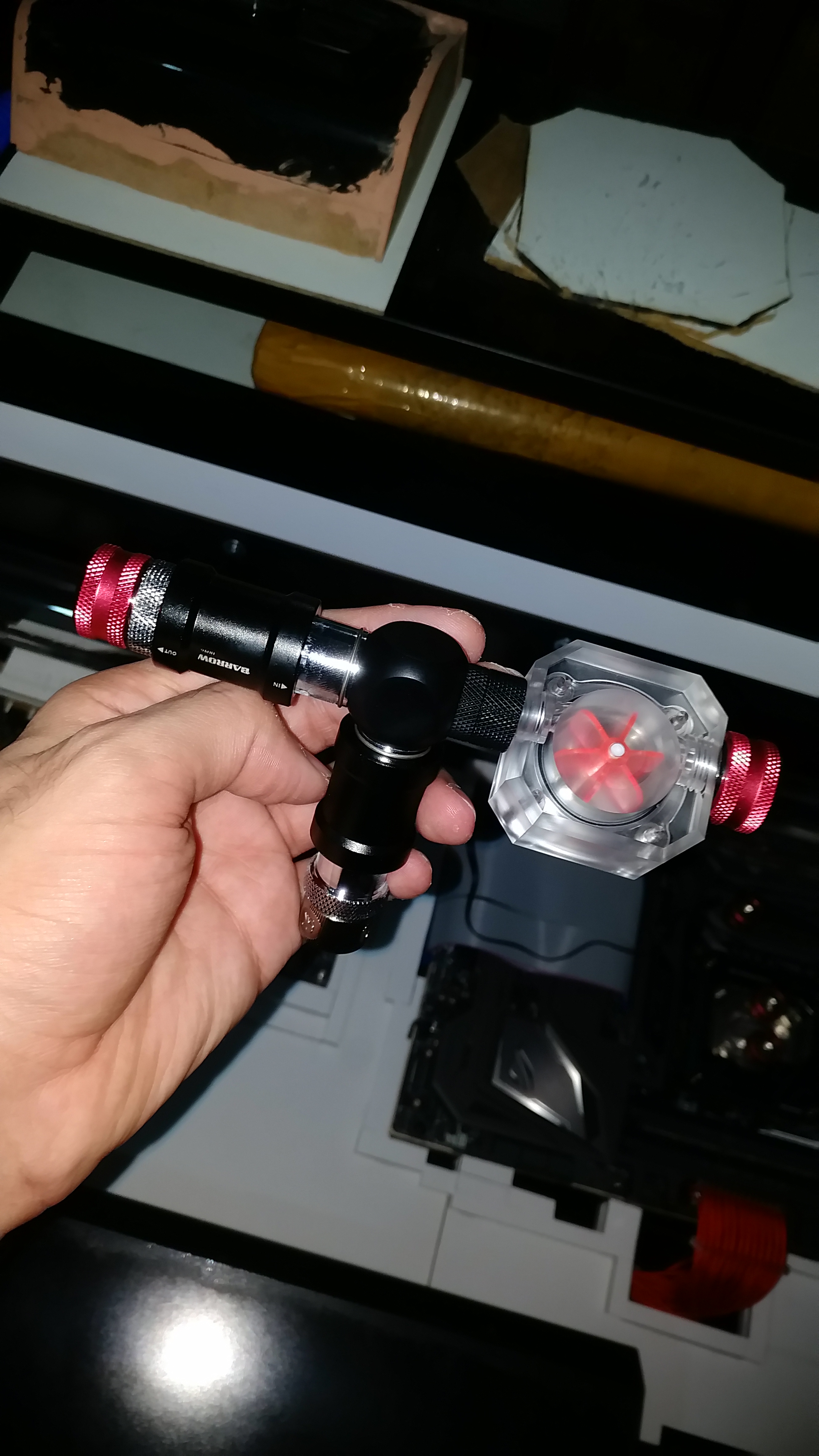

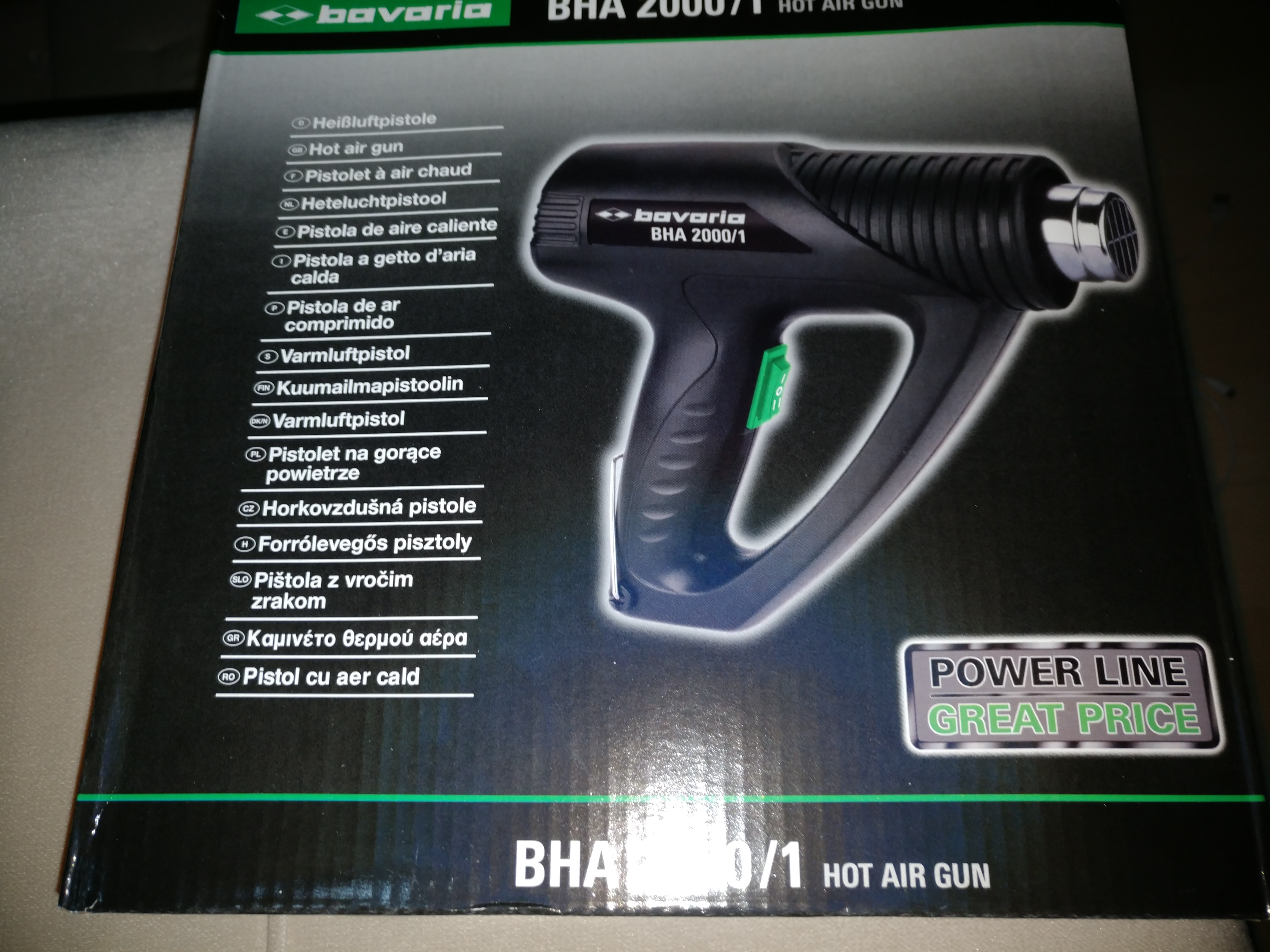

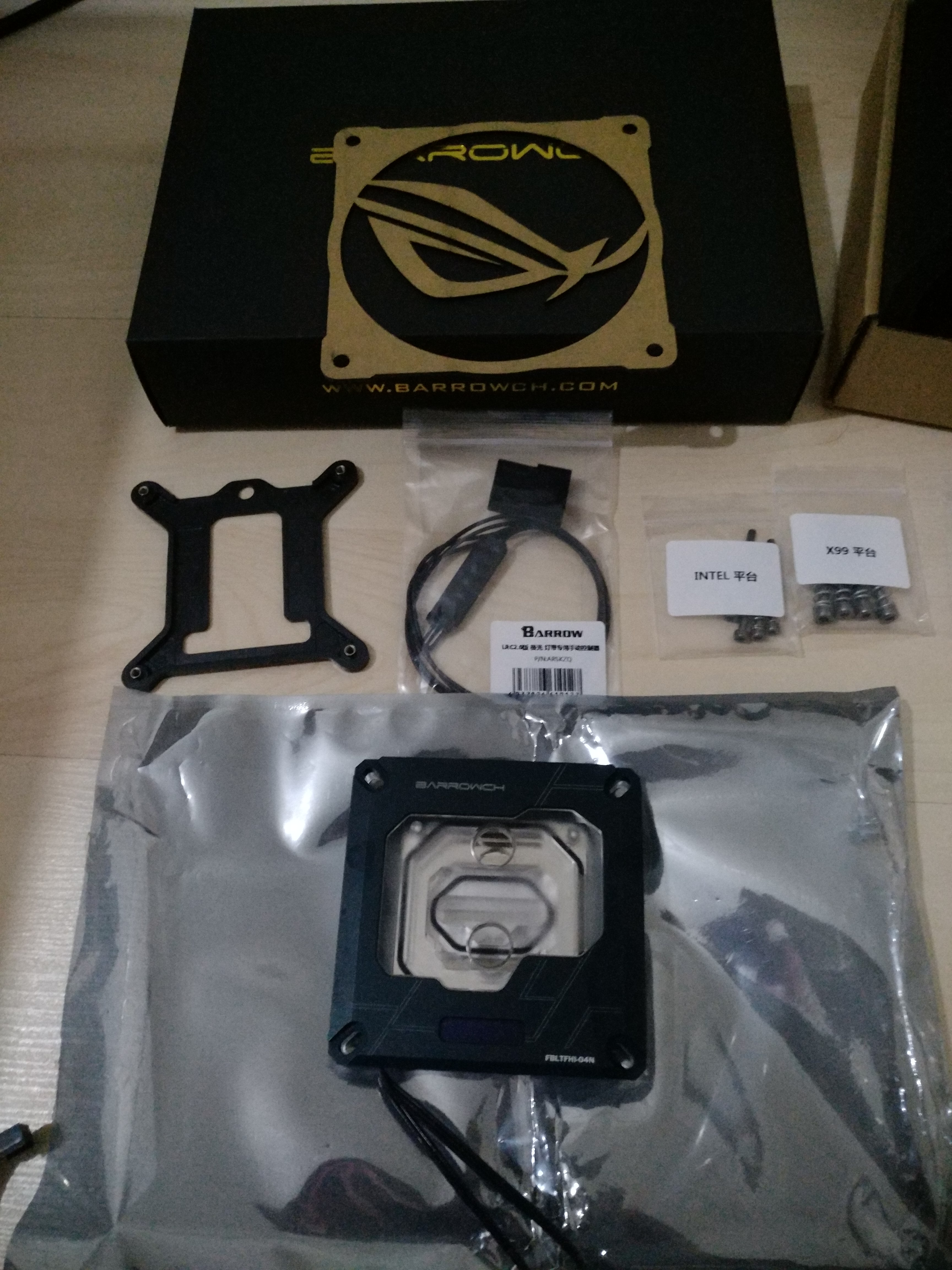

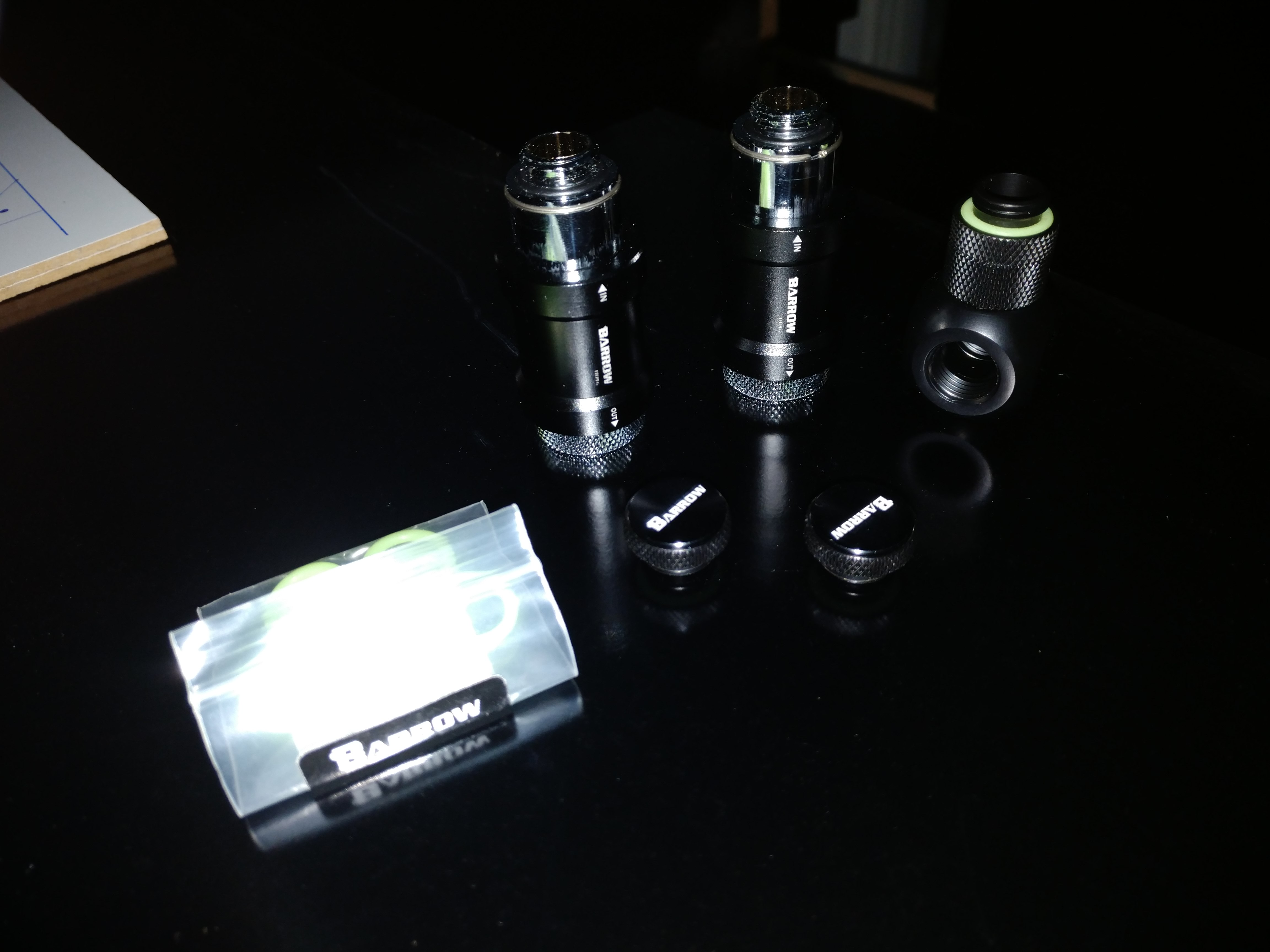

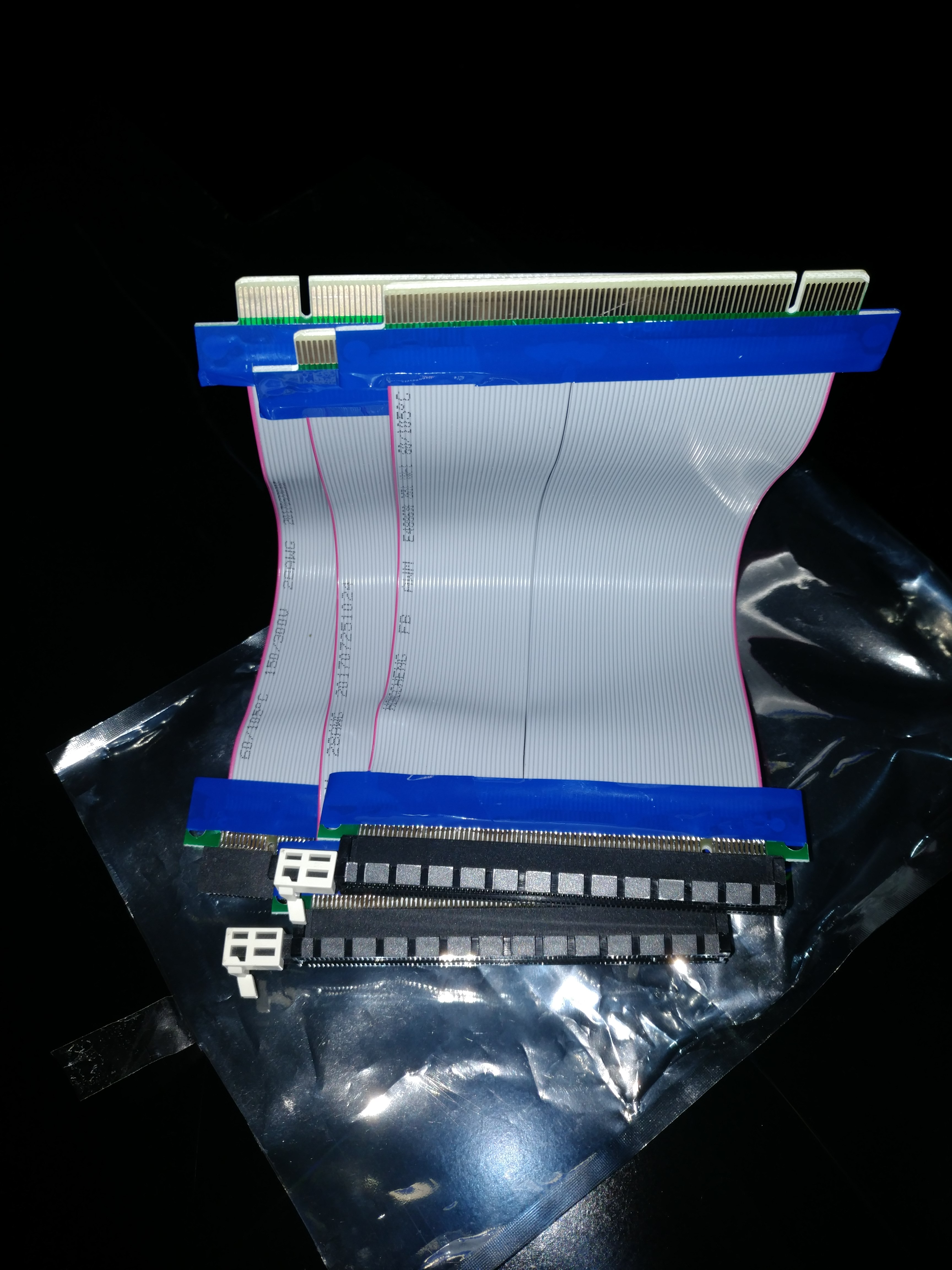

Teşekkür ederim, eğer böyle bir projeye sahip olmak isteyen çıkarsa 2. masa daha da güzel ve sağlam olacak... :) Masanın macunları zımparalandı ve boyandı. < Resime gitmek için tıklayın > Aliexpresten verdiğim custom sıvı sogutma parçaları tane tane kargodan gelmeye başladı; Barrow rgb lcd termal panelli cpu block, çok beğendim masanın içine farklı bir renk katacak. :) < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Sıcaklığı görmek için barrowun lcd panelli termometresini sipariş ettim. < Resime gitmek için tıklayın > Su tahliye işlemi için barrowun vana alternatifi şu parçalarını sipariş ettim çok kullanışlılar. < Resime gitmek için tıklayın > 3 adet pcix16 riser kart; < Resime gitmek için tıklayın > Sıcak hava tabancası, bu konuda ucuzluğa önem verdim sonuçta sadece tüp boruları bükmekten başka bir işlemde kullanamayacağım... < Resime gitmek için tıklayın > |
|

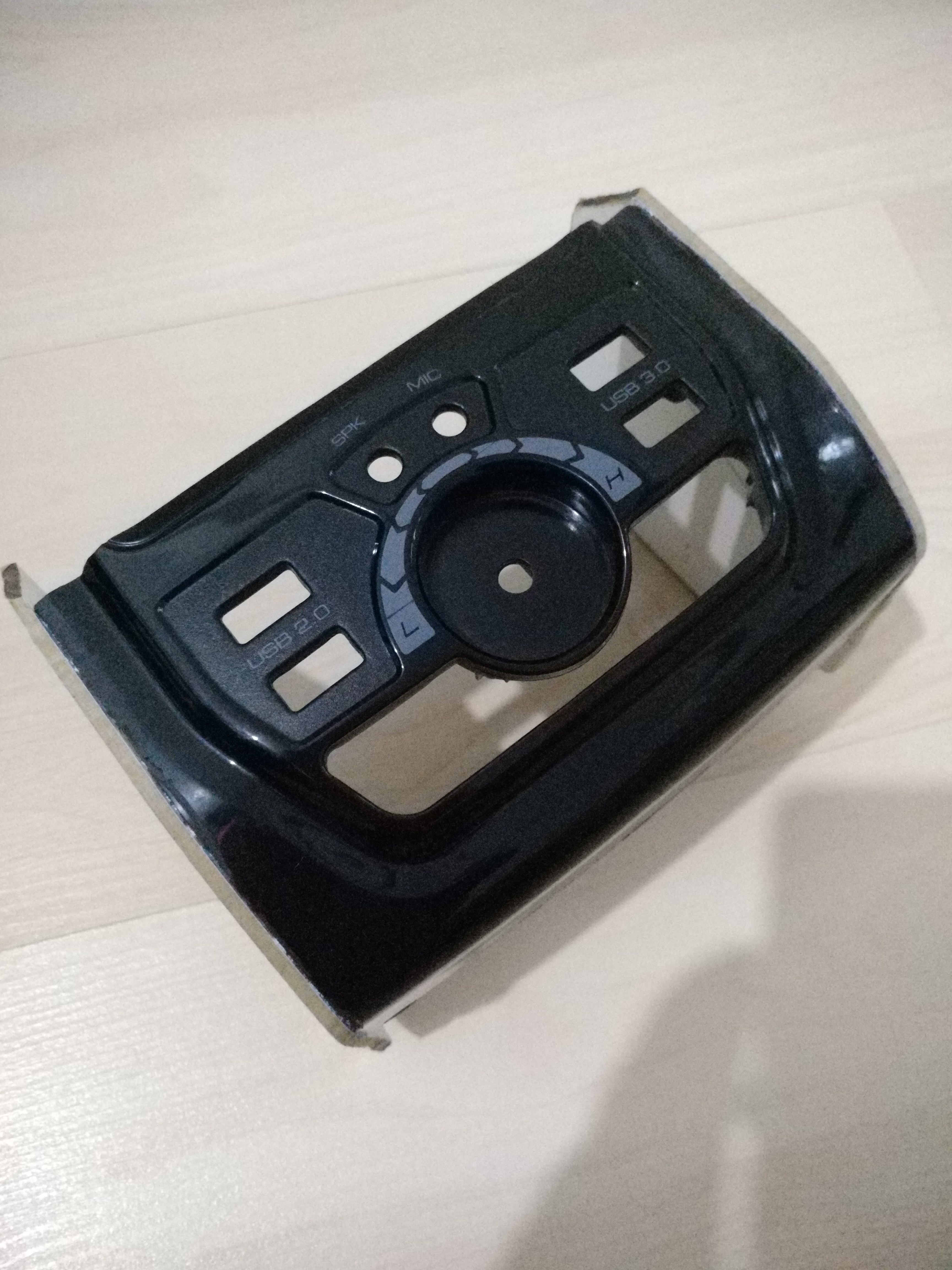

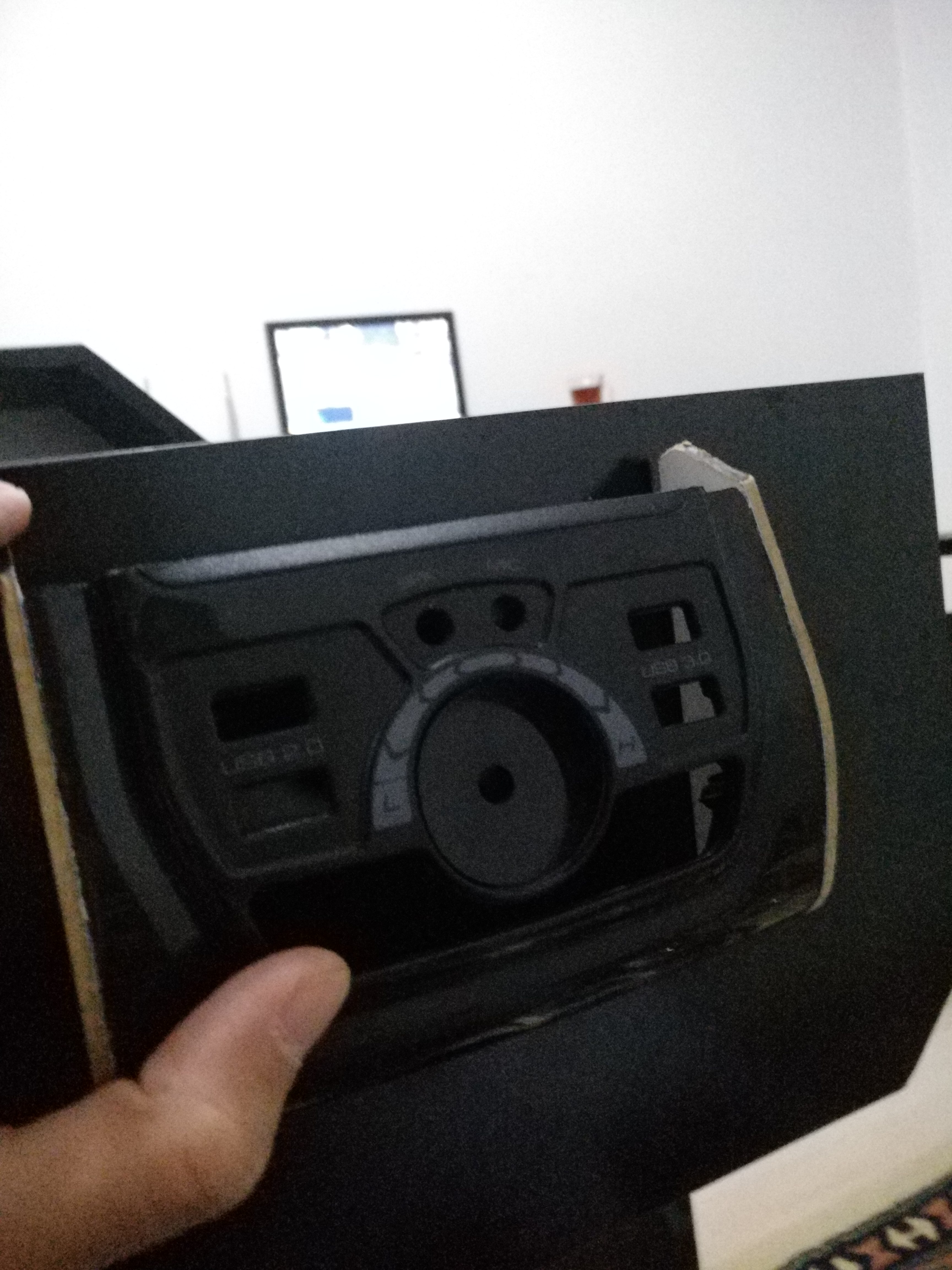

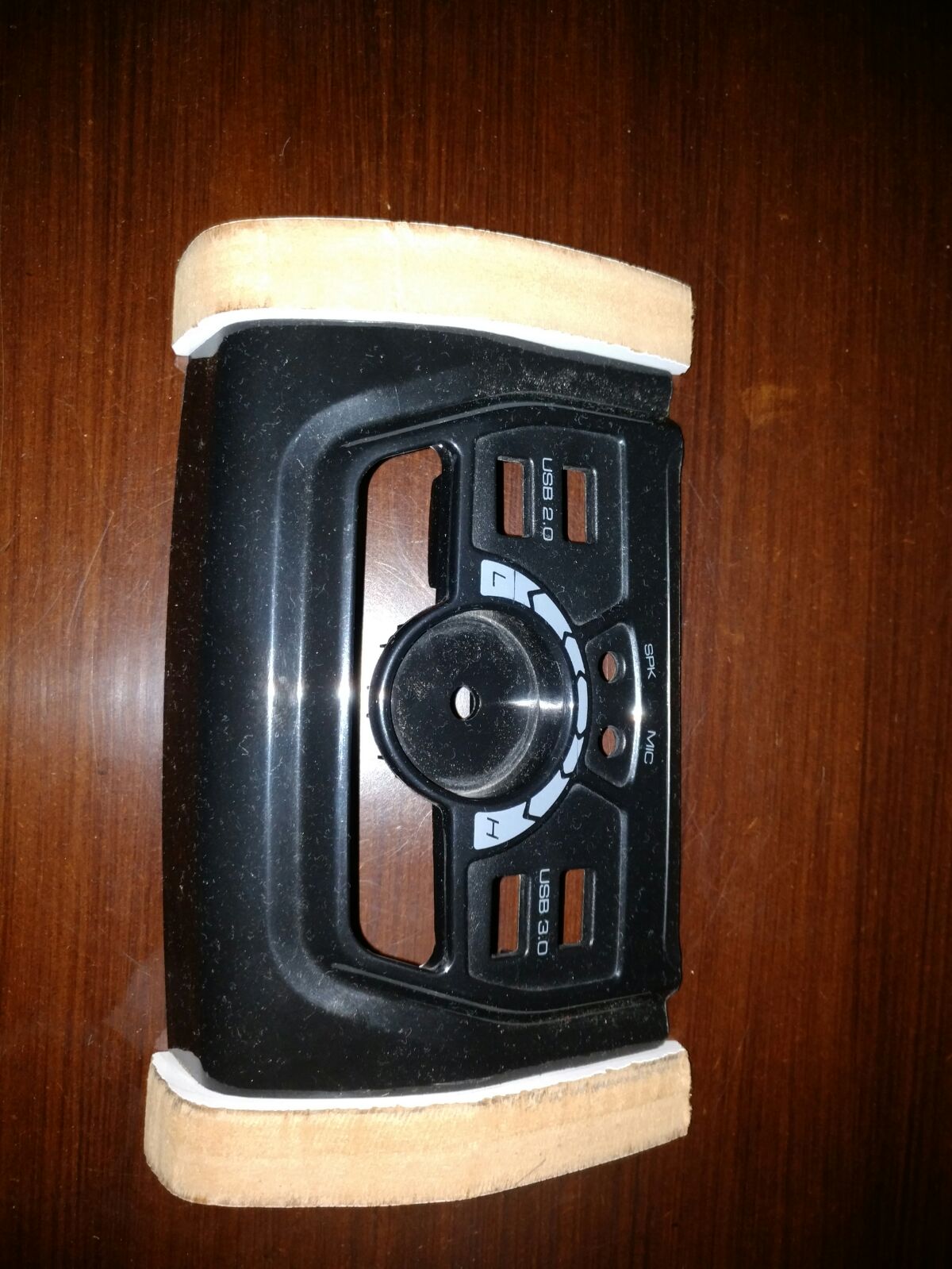

Zalman kasanın kestiğim panelinin kenarlarına 4mm arkalık yapıştırdım, arkalık seçmemdeki sebep hassasiyet isteyen işlere uygun ve işlenmesi çok basit bir incelik olduğu için. Kesim ve ebatlama sonrasında masanın ön panelinin sağına konumlandiracagim. Öncesi macun ve boya olacak tabiki... < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >
|

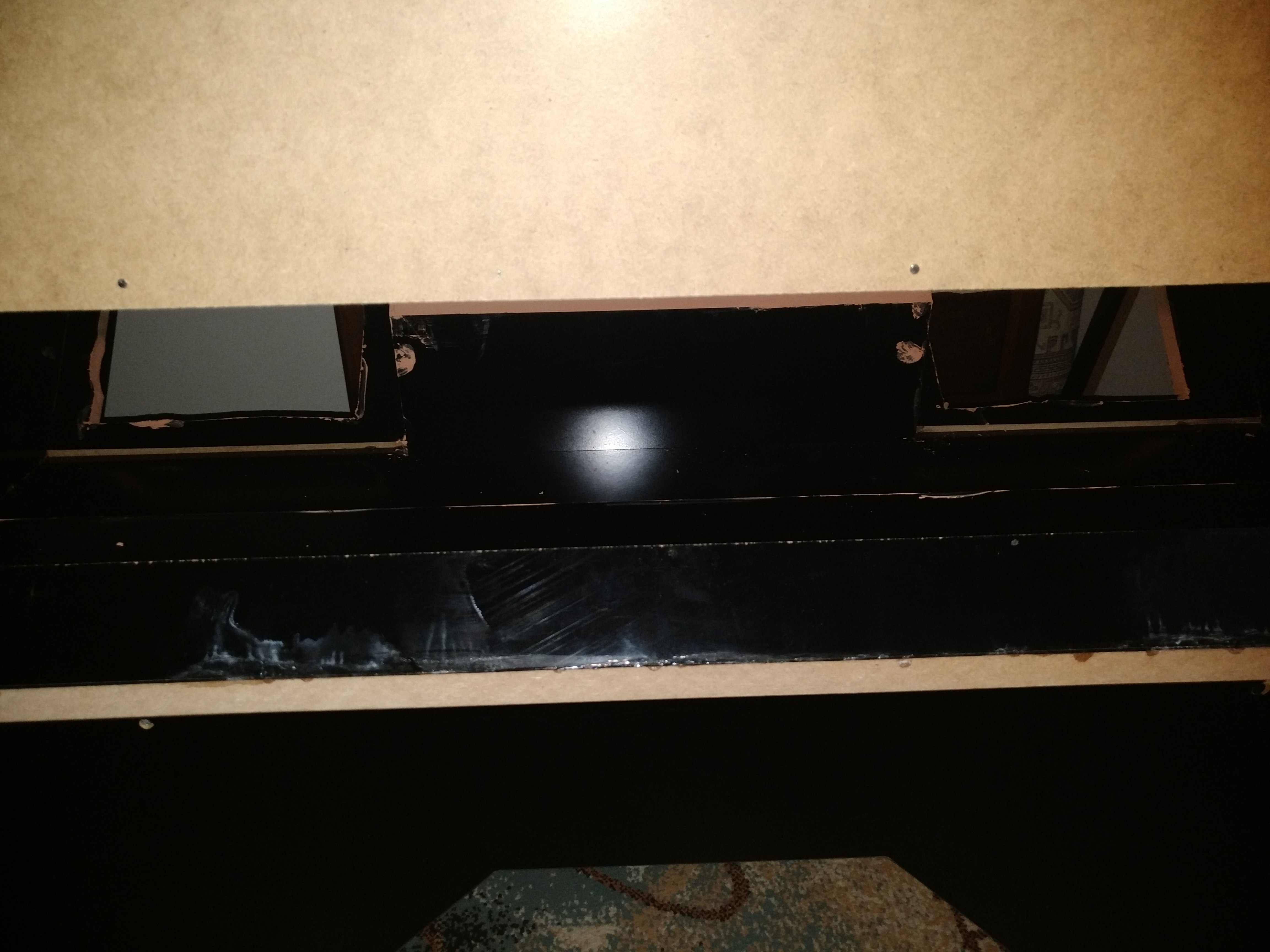

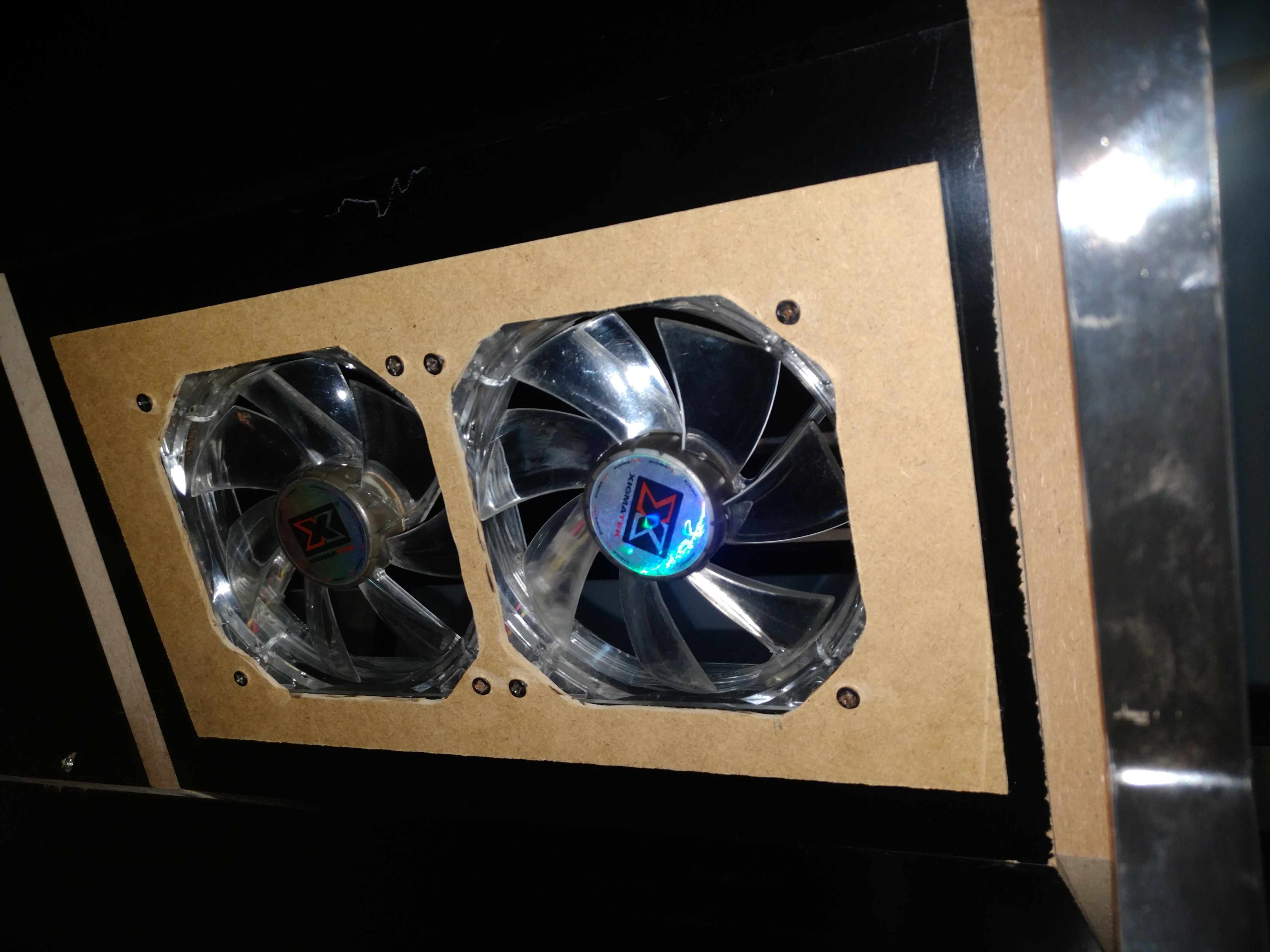

Ön hava giriş panellerini bitirdim burada beklediğim parçalar aliexpresten sipariş ettiğim 120mm fan filtreleri olacak. Montaj şeklim ise; 120mm fan filtresi+ arkalık paneli+ 120mm fan şeklinde bu parçaları ise somun+civata ile birbirlerine bağlamayı düşünüyorum, arkalık panelinin vidaya karşı hassasiyeti olduğundan somun+civata en sağlıklısı olacaktır... İkinc resim somun+civata konusunu daha iyi açıklayacaktır! < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >

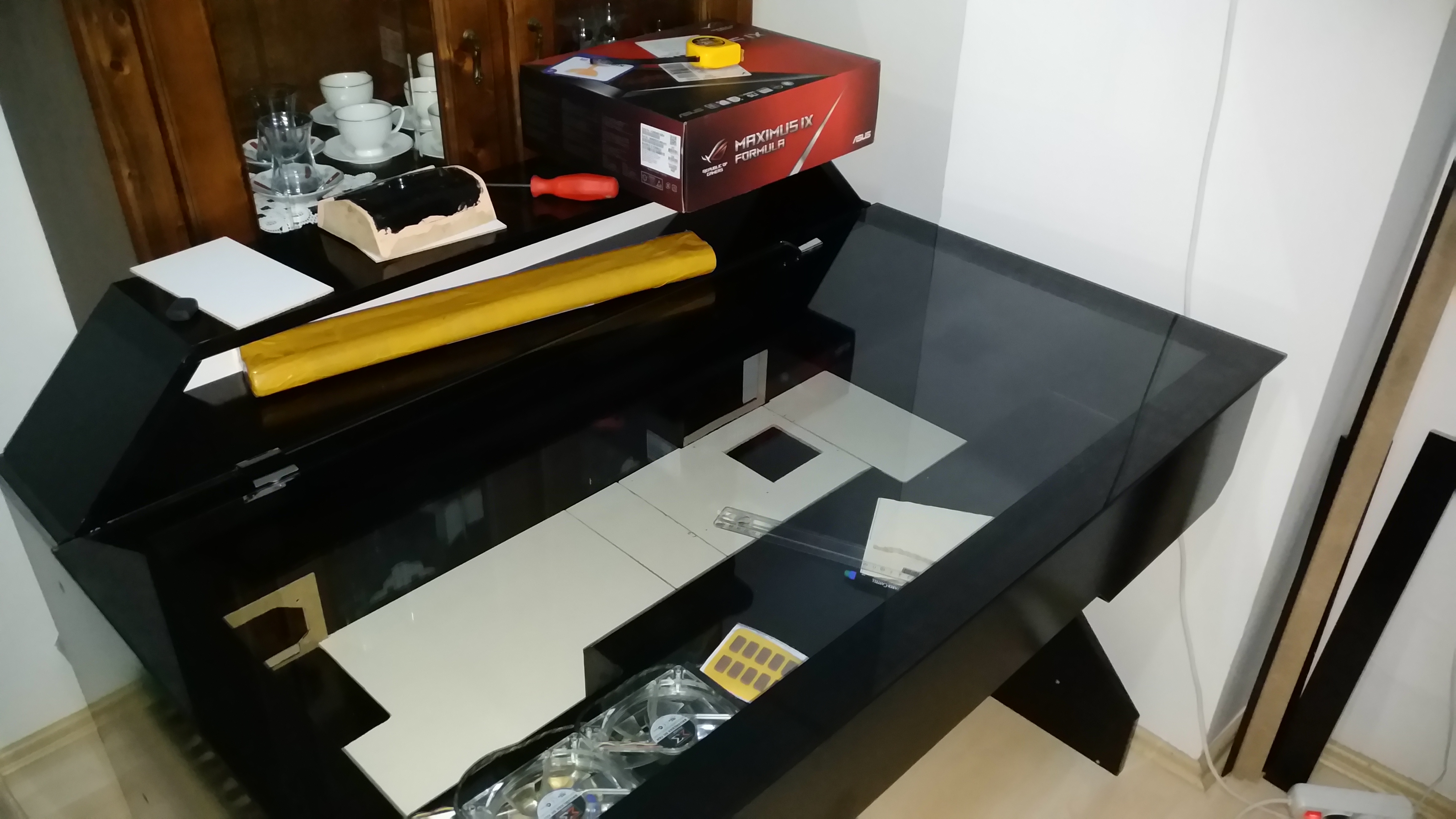

Camımız da geldi  Sistemi tamamlamaya oldukça yaklaştım. Umarım hesaplandığım fitting rakorlar ve sert tüpler yeterli gelir. Kargoların 3ü transit duruma düştü bu da projeyi bitirme süresini bayağı uzattı... < Resime gitmek için tıklayın > Oturma hizasından sisteme bakıldığında göze girecek mekan, bu konuda hoşnutum. Sistemin olduğu yerde kör nokta hemen hemen yok gibi  < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi TangoEchoKilo -- 4 Ocak 2018; 15:44:54 >
< Bu ileti mobil sürüm kullanılarak atıldı >
|

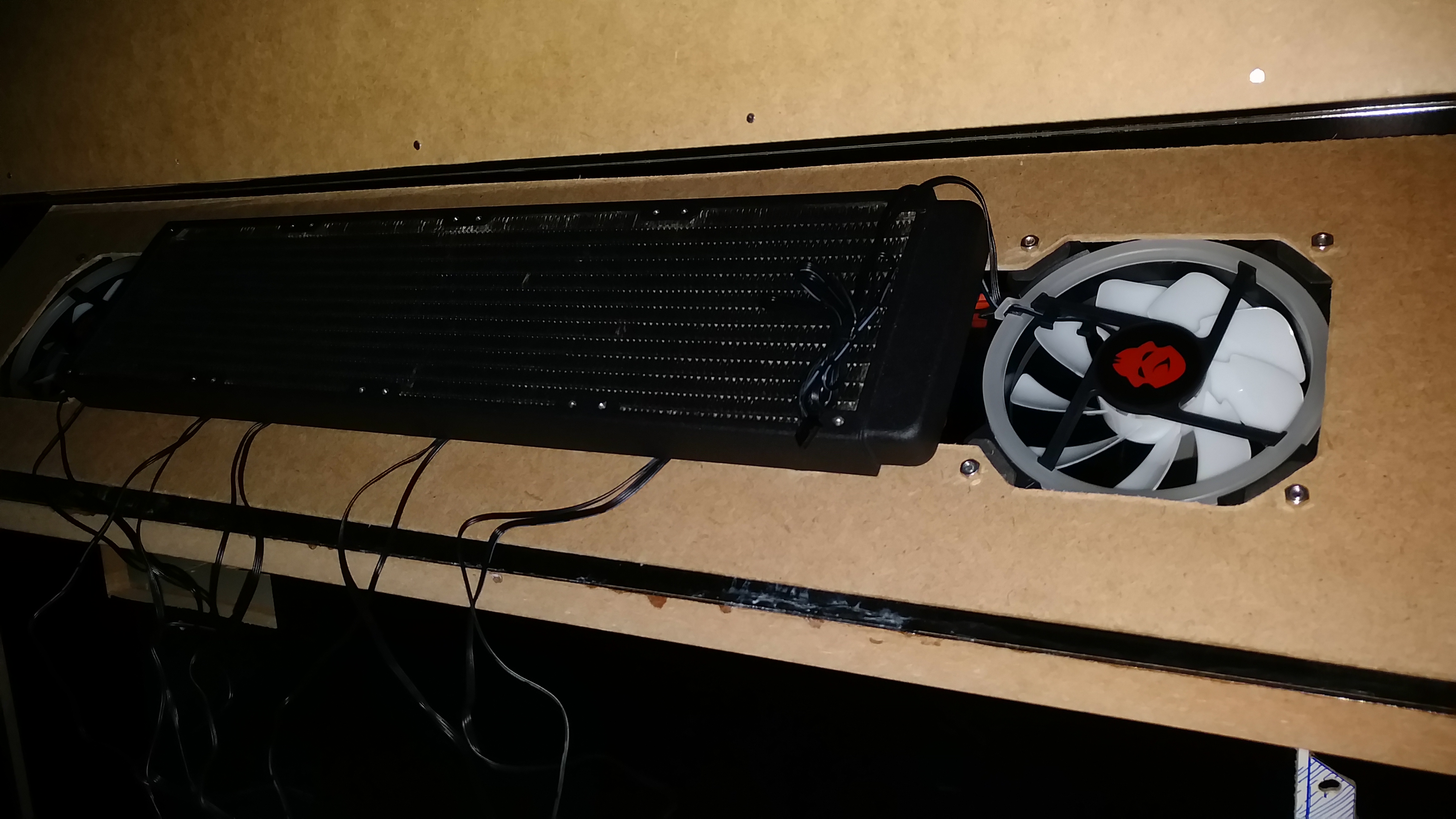

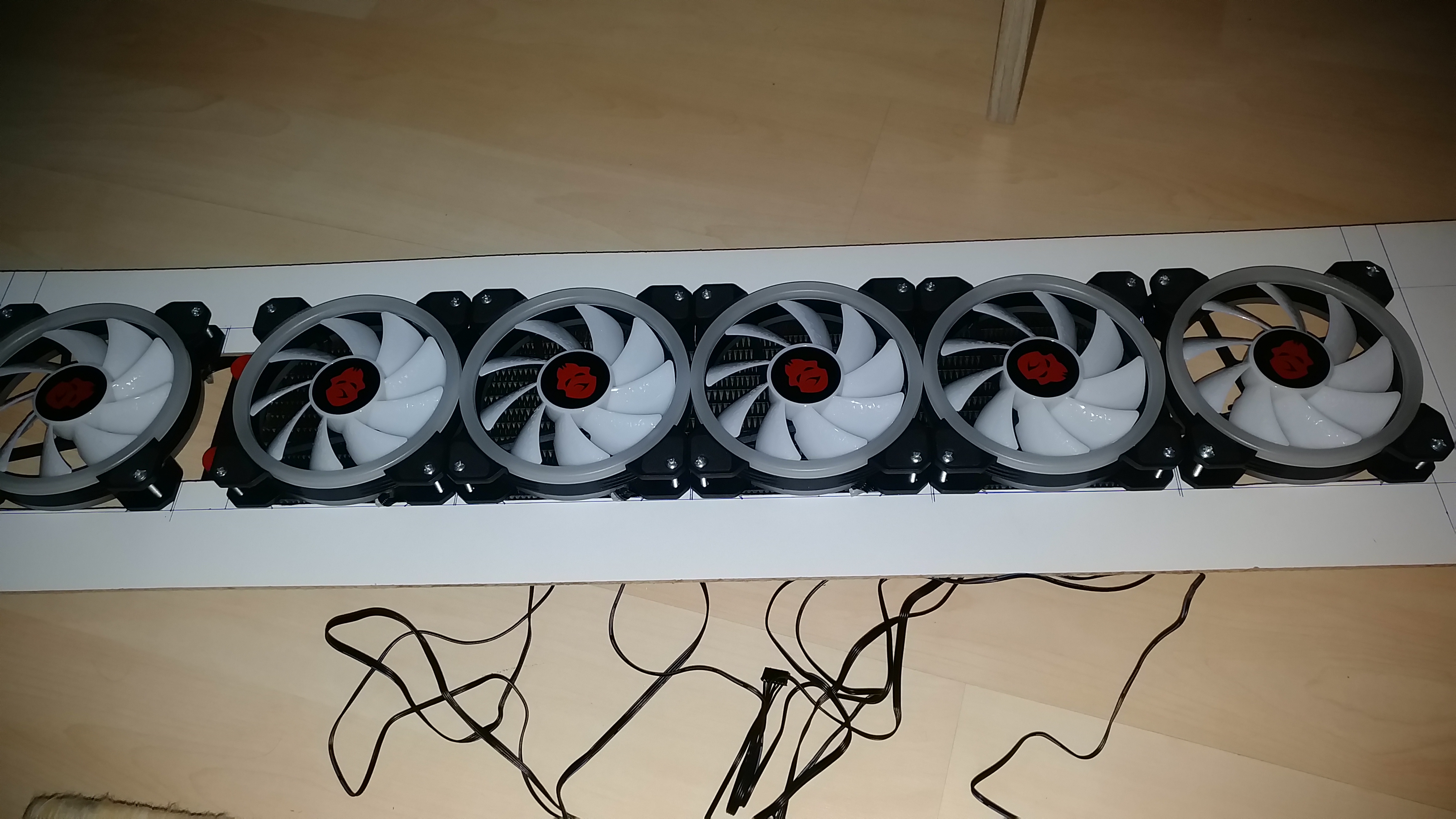

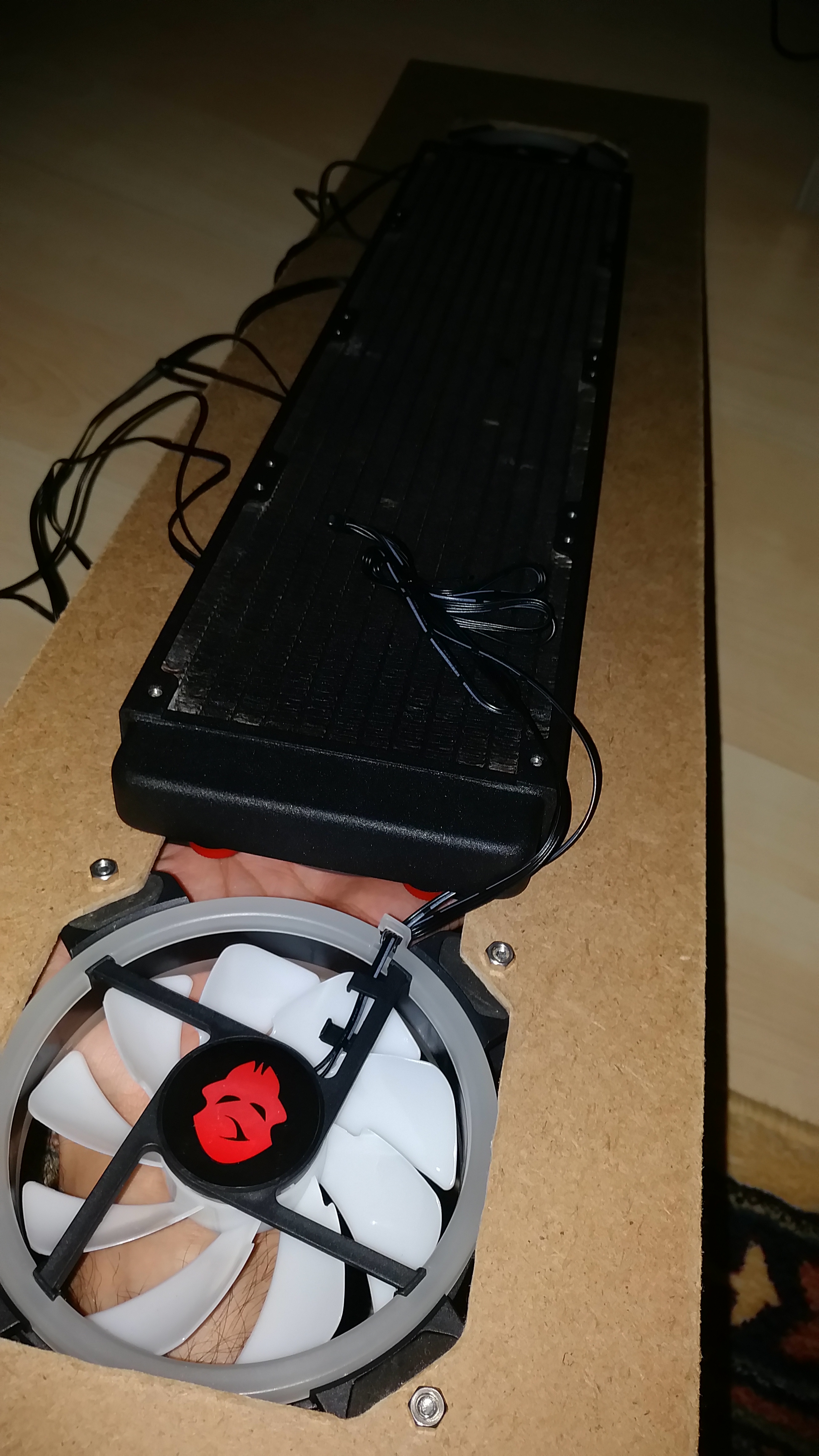

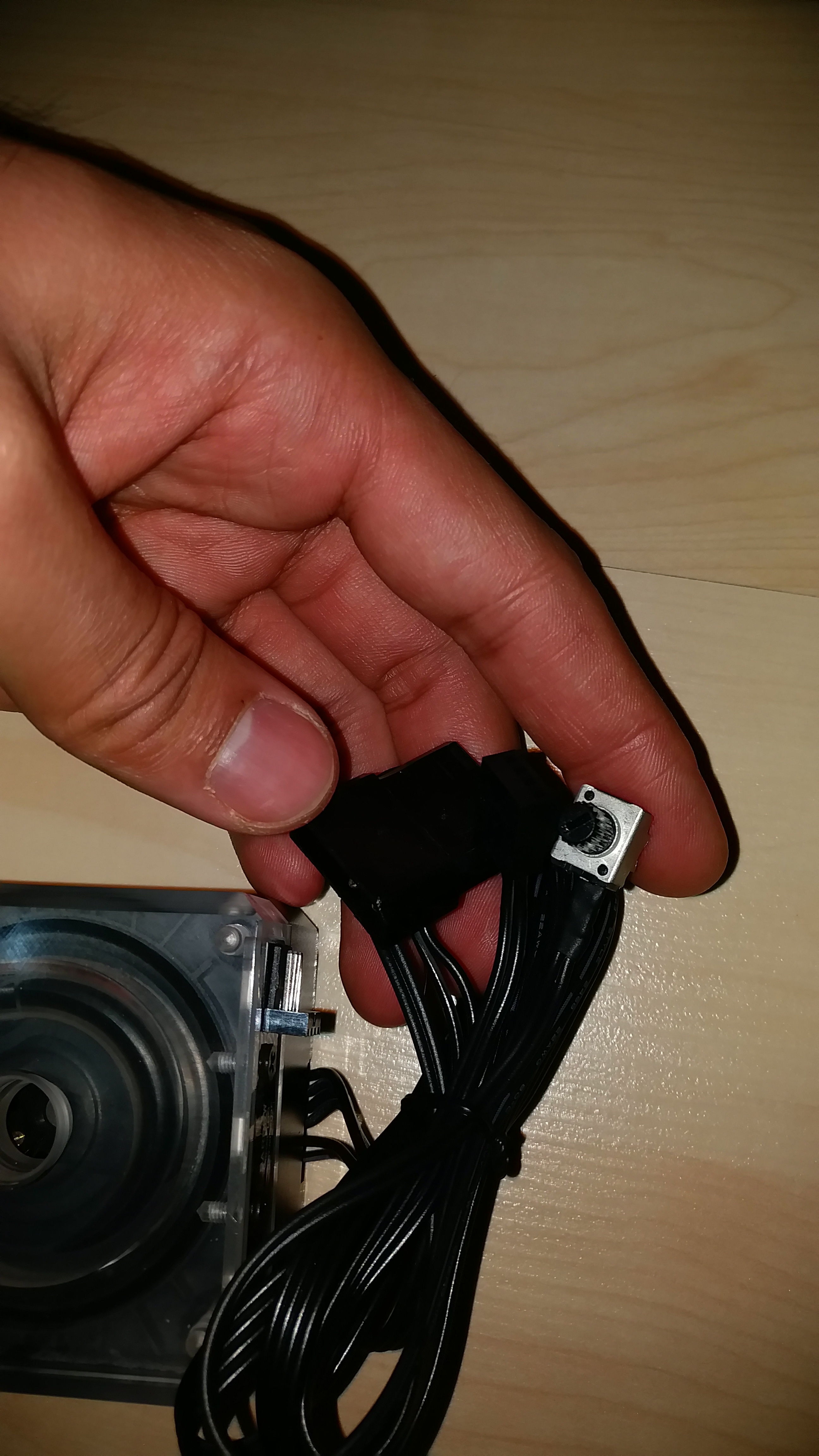

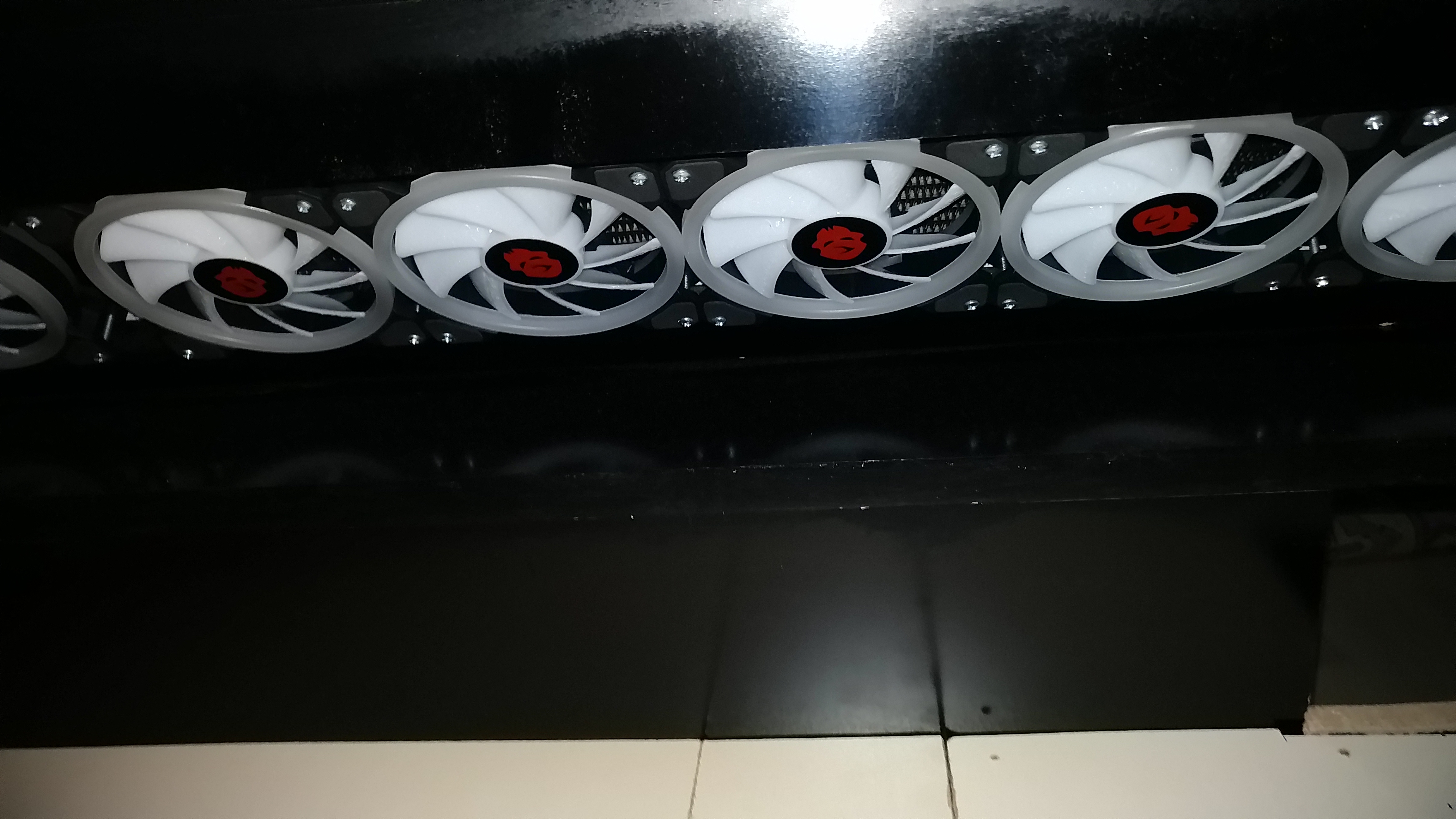

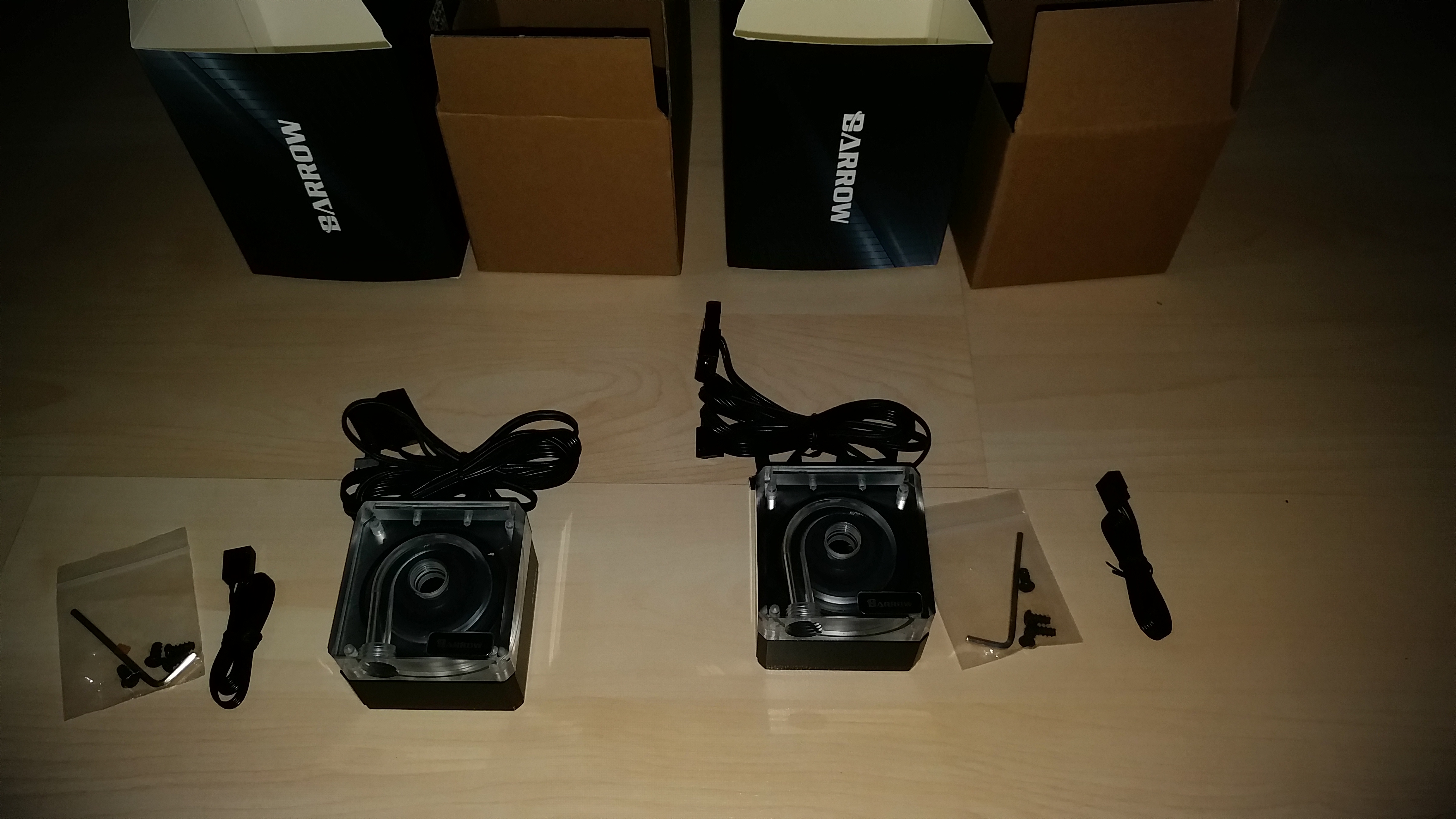

Pompalar ve radyatör geldi, şahsen eknin pompalarına kıyasla tam bir f/p ürünü diyebilirim. İkisi bir adet ek pompa fiyatından bile daha ucuza rgp+pwm ayarlı+960lt/h gibi bir kapasiteye sahip daha ne istenir... < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Ardından sıcak hava tahliye bölmesinin kesimini yaptım ve radyatör ile fanların montajını bitirdim. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Montaj bitiminde içeriden görünüşü bu şekilde olacak. 🙂 < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >
|

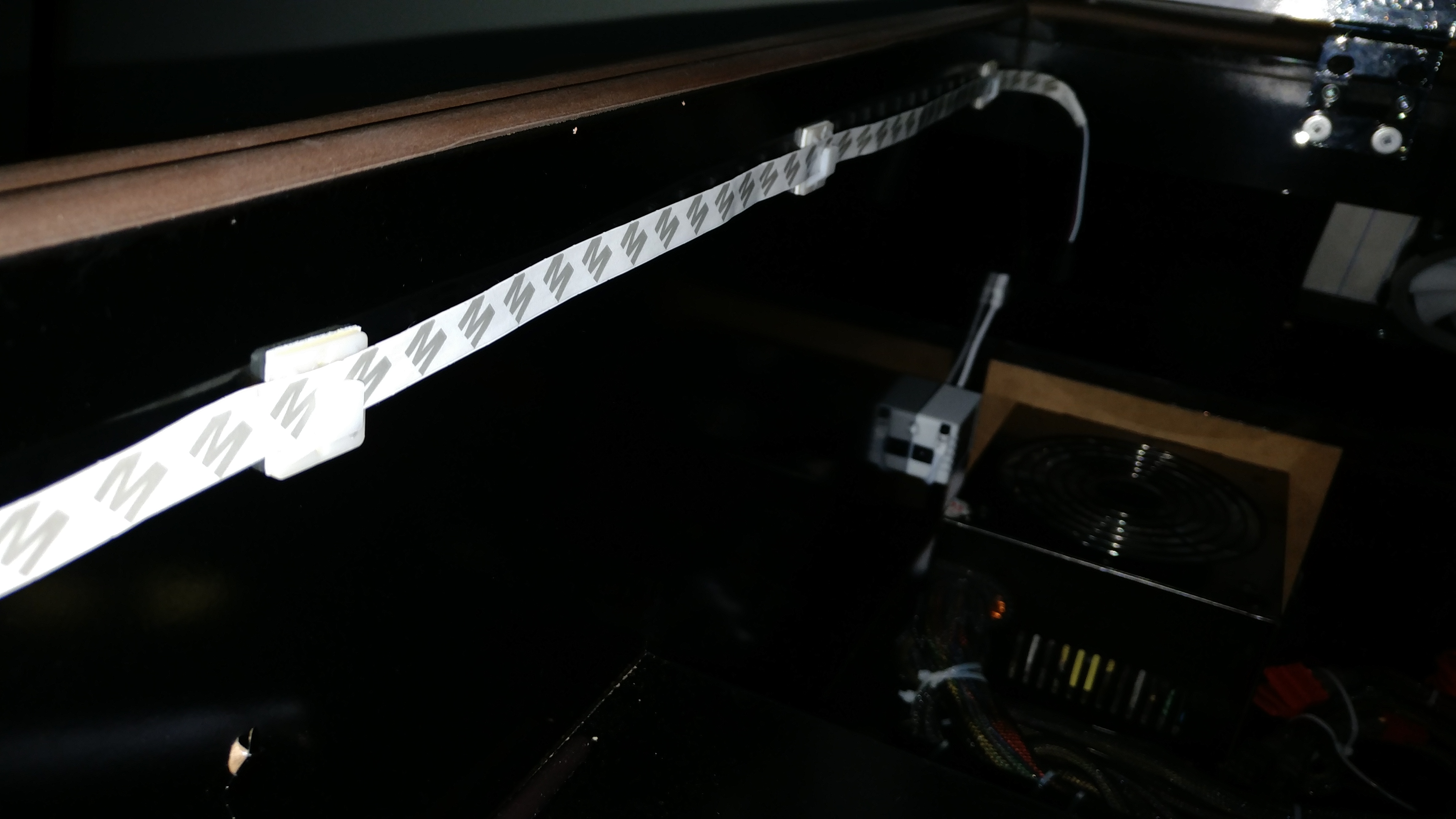

Projem devam ediyor, LED şeritleri kroşelere asarak döşedim. Ledlerin yüzünü MDF plakasına çevirdim ki yüzeyden ışığı yansıtsın diye. Yanlış anlaşılmasın ledlerin üzerine 5cm lik çıta vuruldu sadece alt kısım açıkta kalıyor! Masanın LED kısmı tamamlandı. < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi TangoEchoKilo -- 8 Ocak 2018; 17:54:37 >
< Bu ileti mobil sürüm kullanılarak atıldı >
|

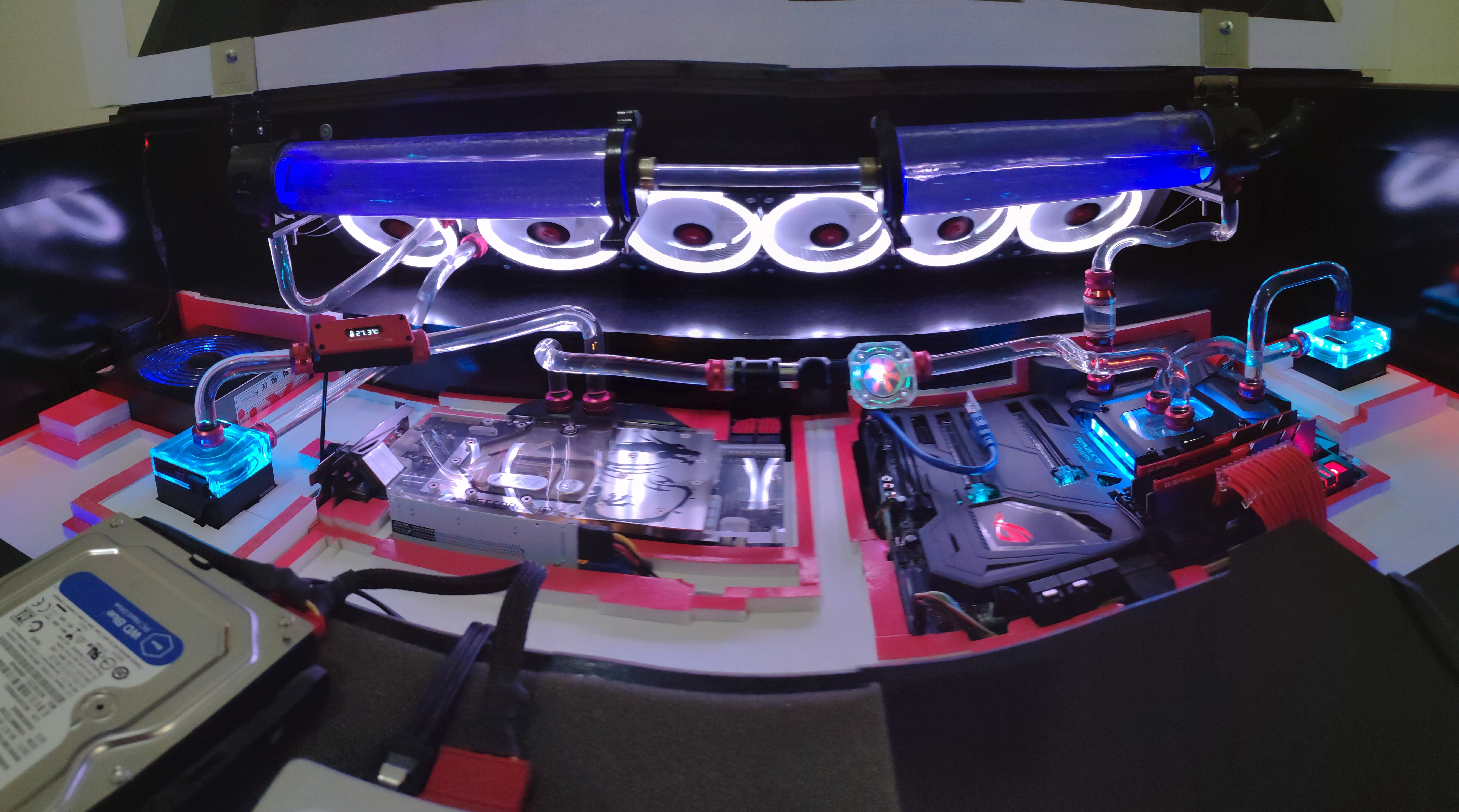

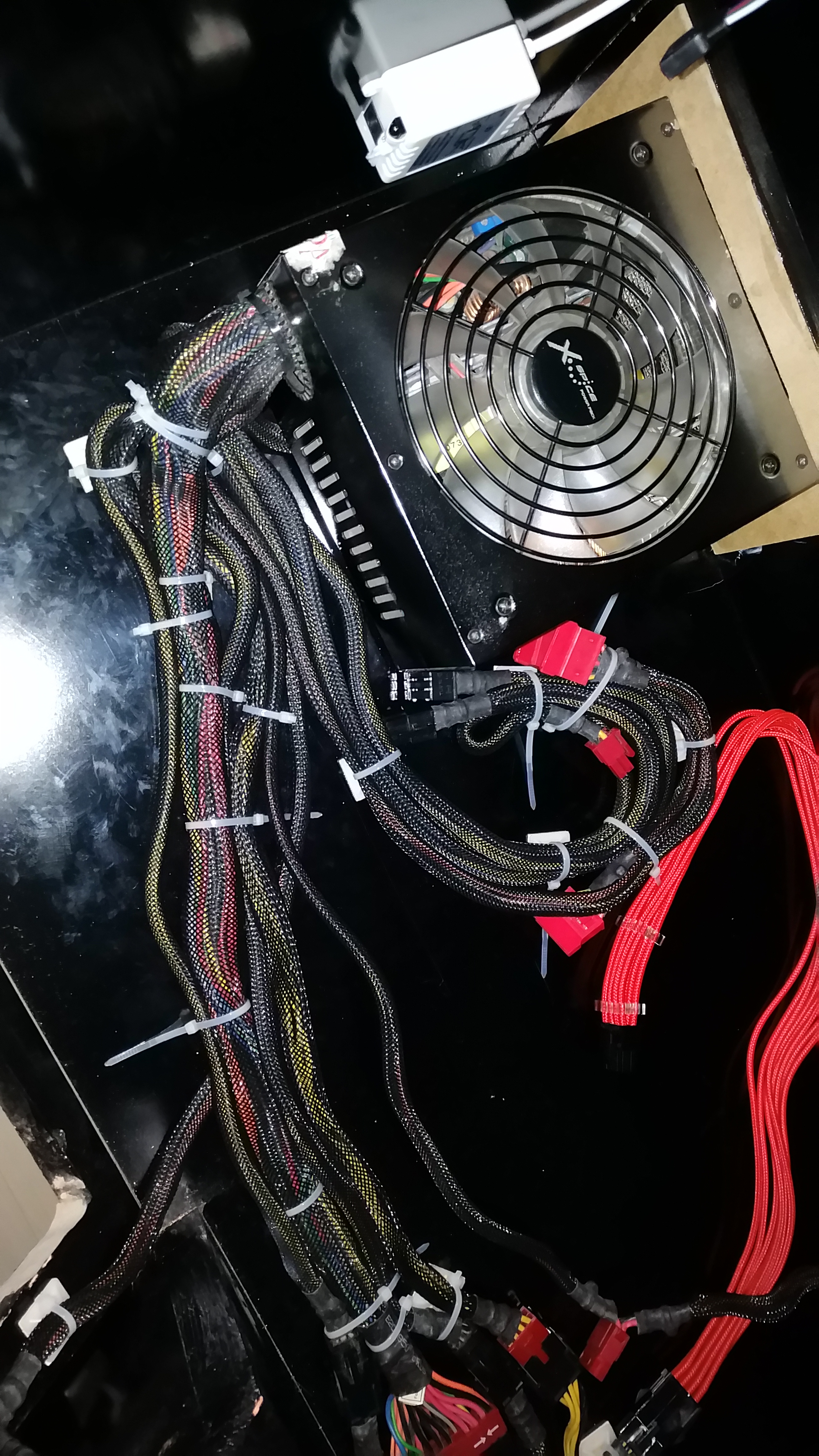

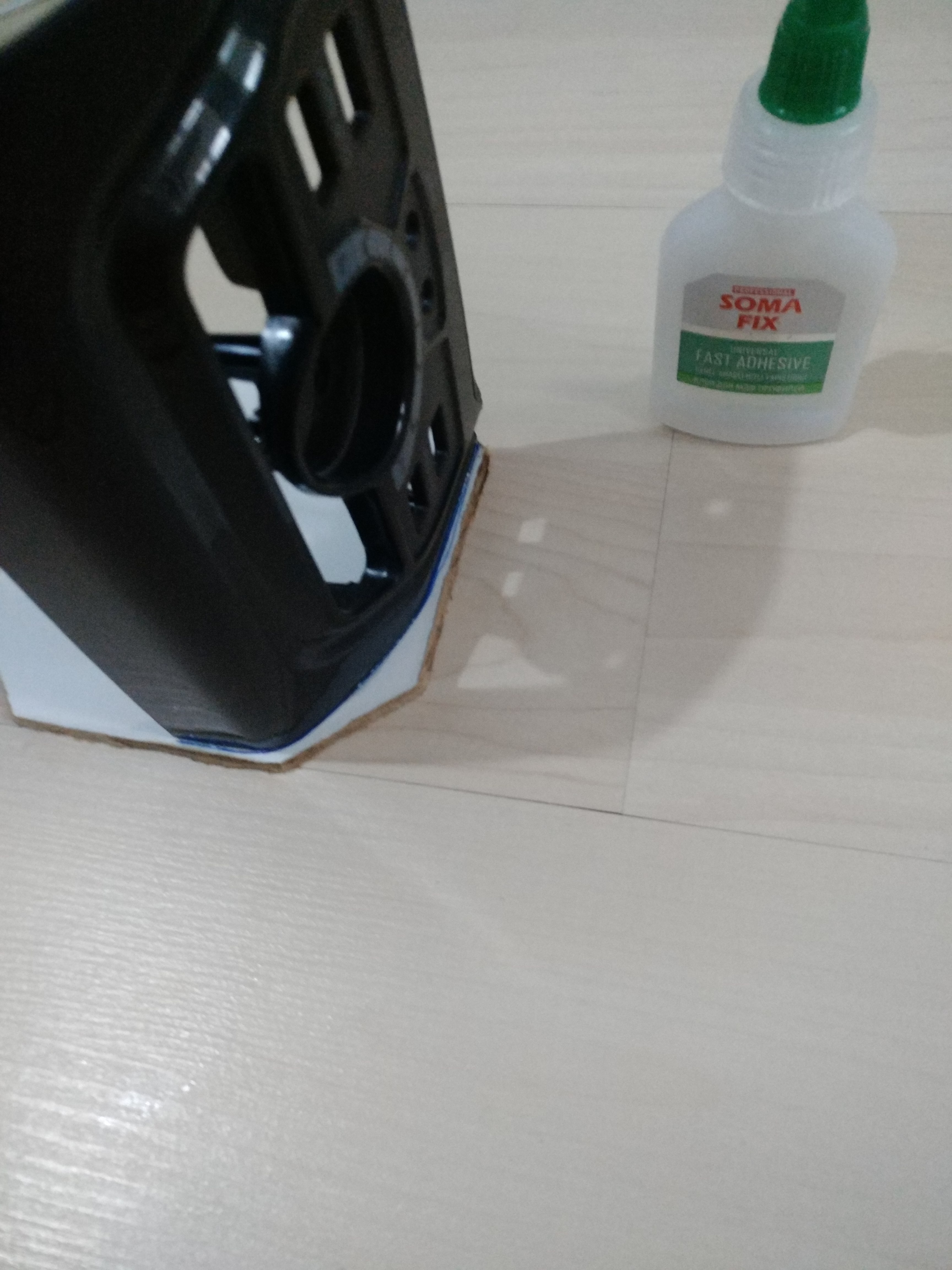

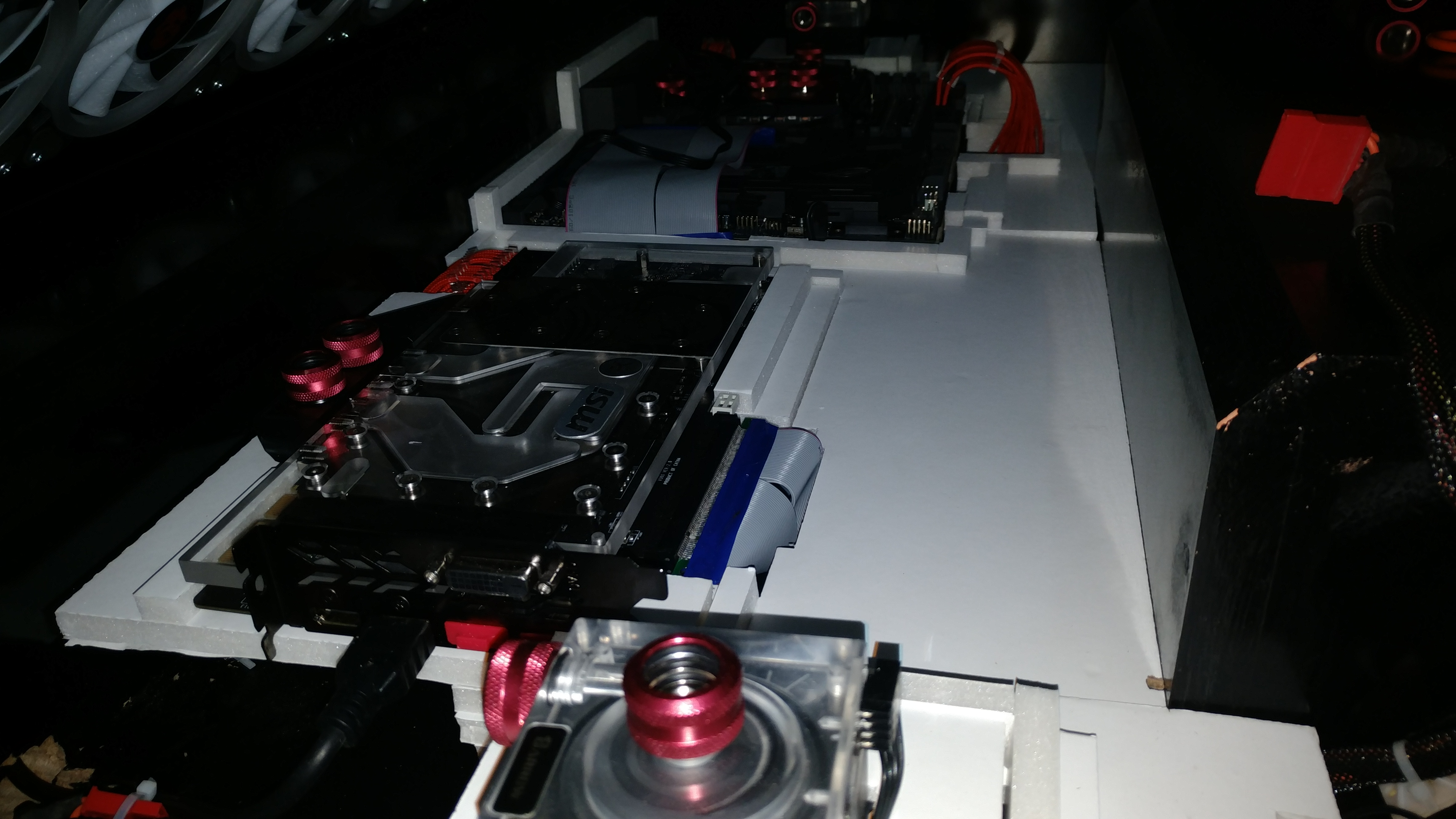

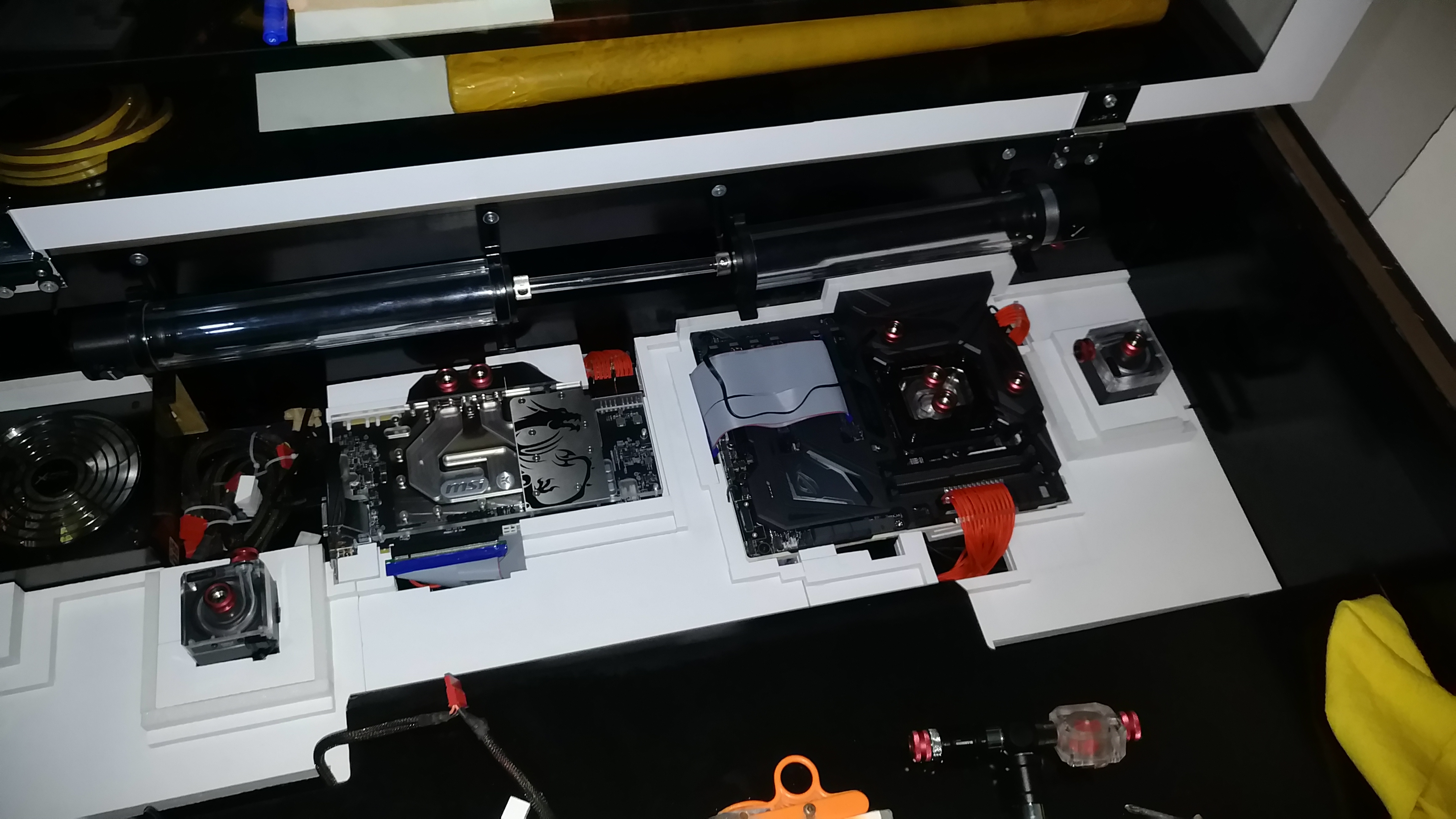

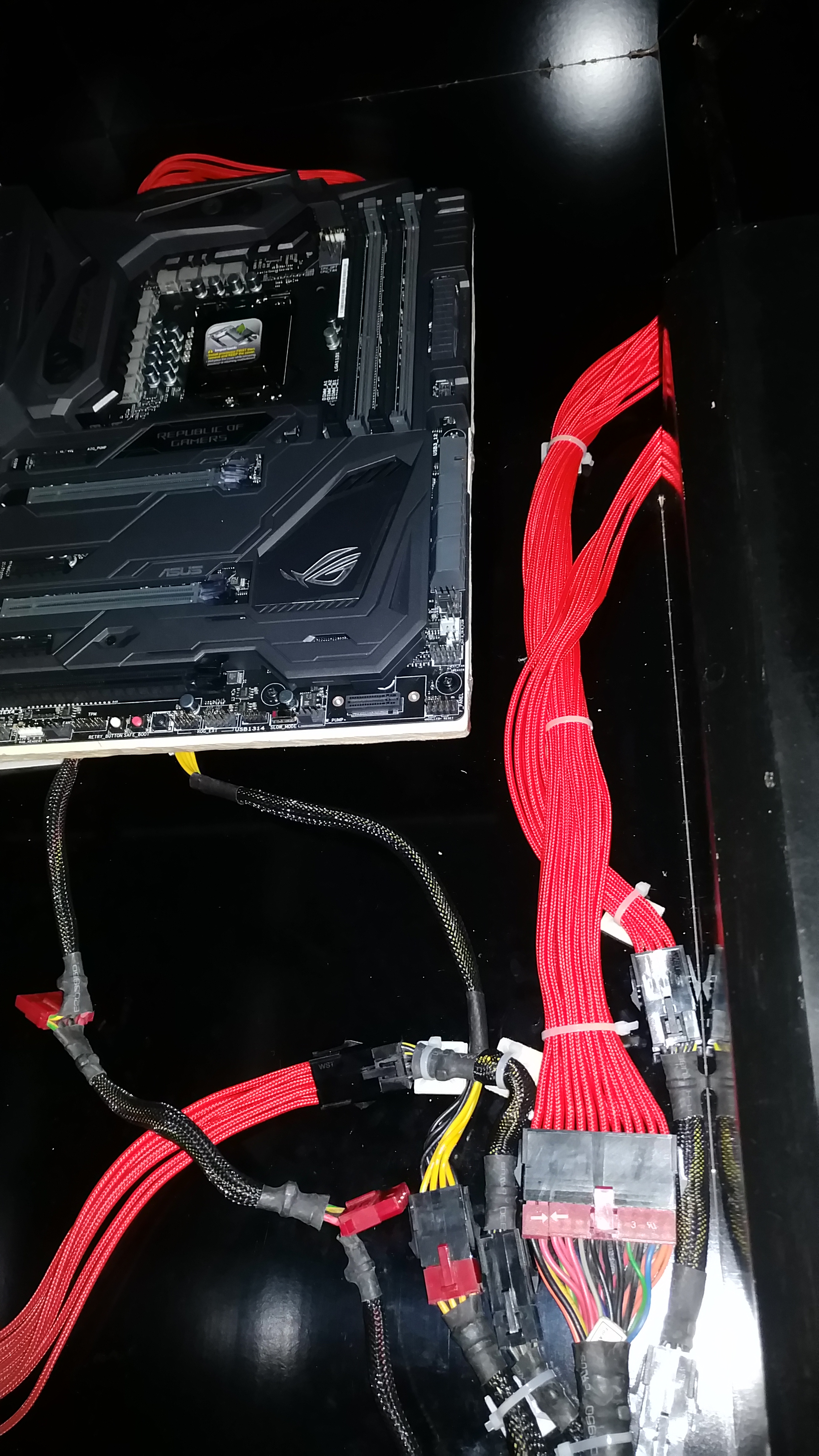

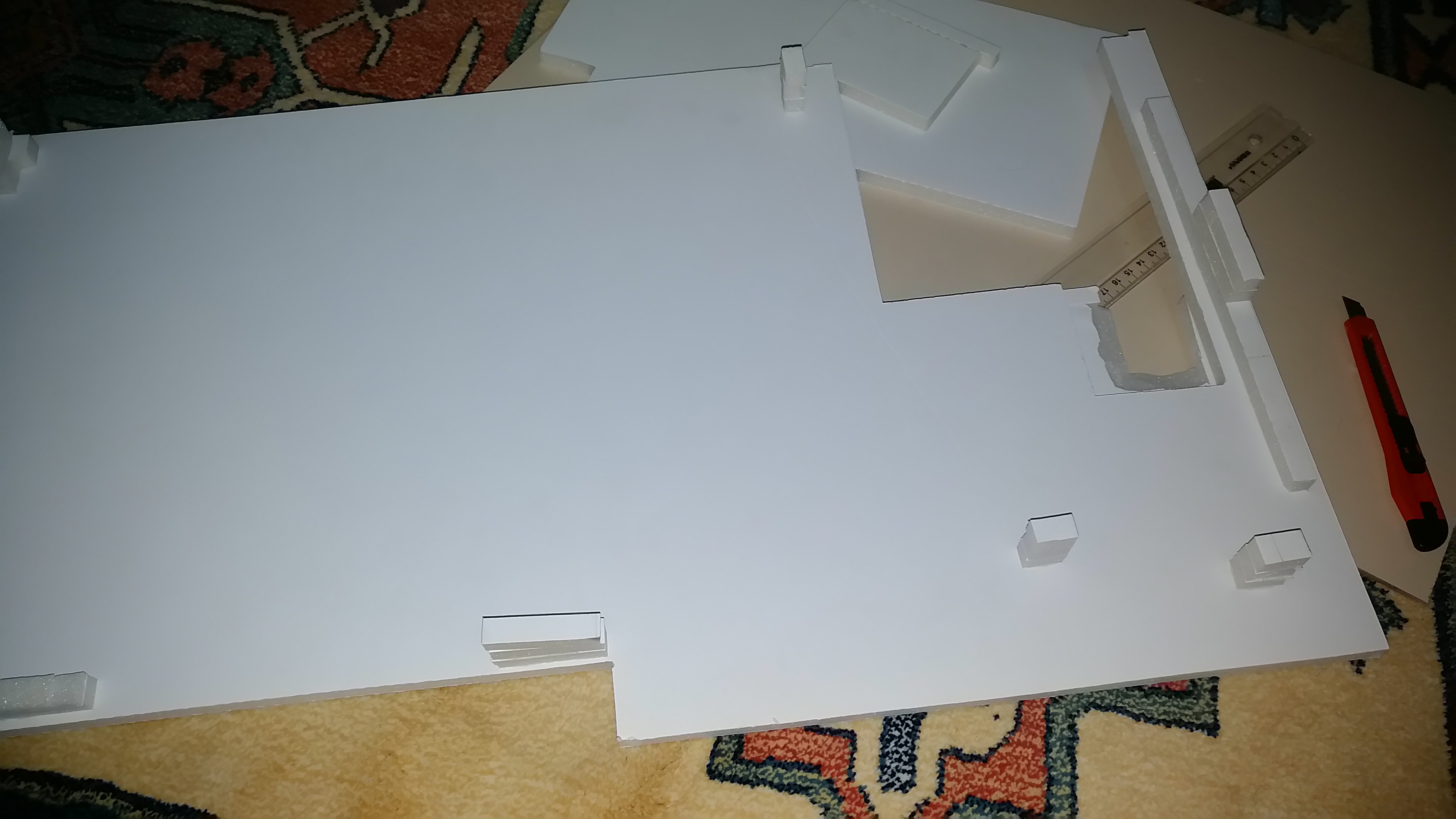

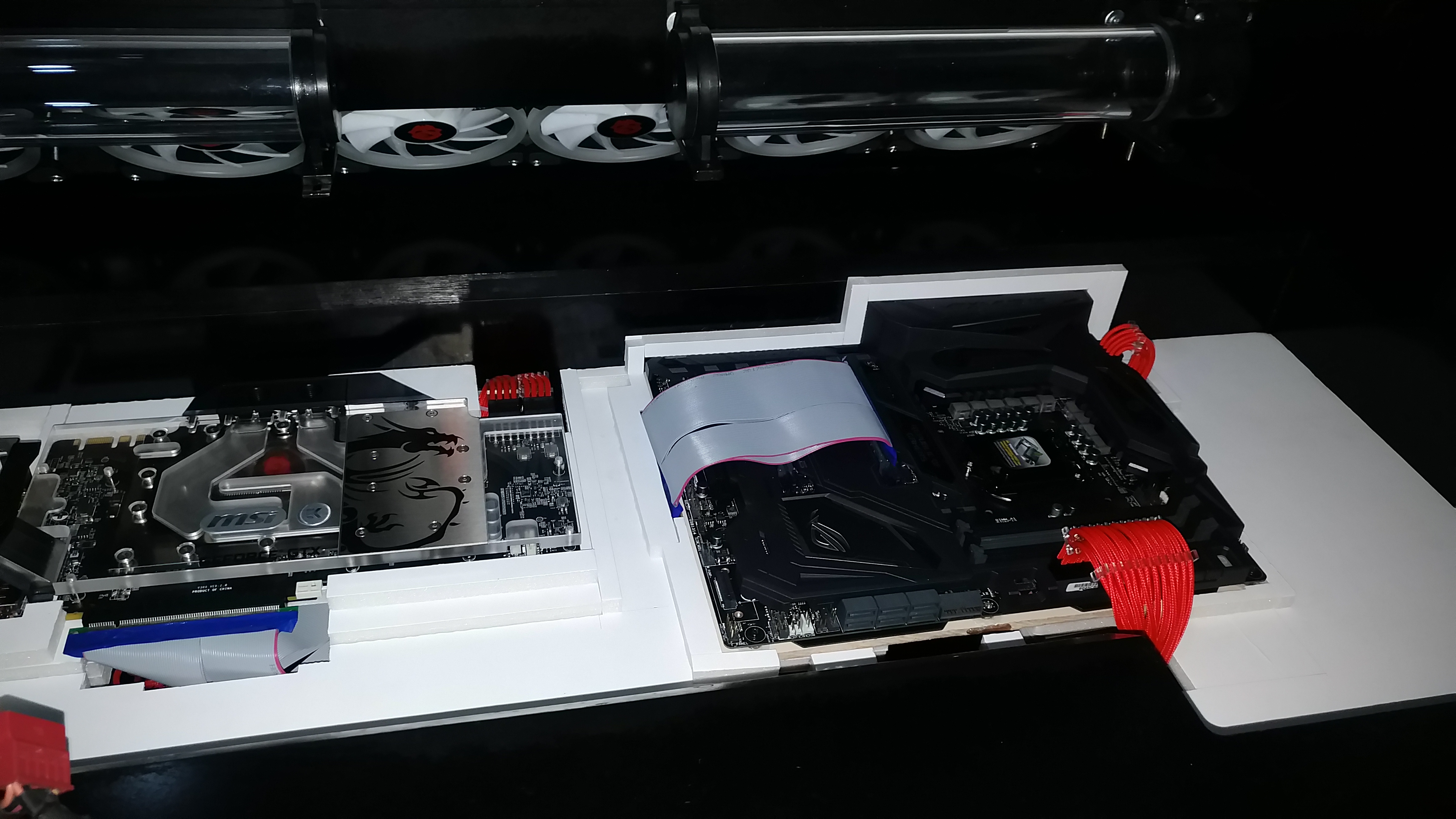

Anakart harici (Anakart 6mm mdflam üzerine monteli) bütün plakaları kullanmaktan vazgeçtim. Yerlerine 1cmlik köpüklü maket kartonu kullanmaya karar verdim. Öncelikle kablo döşemesini bitirdim. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Ardından maket kartonunu kesip yapıştırma ile bir şekle bürüdüm < Resime gitmek için tıklayın > Öncesi < Resime gitmek için tıklayın > Sonrası < Resime gitmek için tıklayın > Daha bitmedi halen devam ediyor... |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Merhaba, elinize sağlık çok güzel görünüyor. Sizden ricam sıvı soğutmada kullandığınız parçaların linklerini ya da isimlerini paylaşabilir misiniz? Özellikle Pompa dikkatimi çekti. Çift pompa kullanıcam demişsiniz. Kaç loop olacak o sistem? Sadece CPU'yu soğutmayacaksınız sanırım. |
Bu mesaja 1 cevap geldi.
< Bu ileti mobil sürüm kullanılarak atıldı >
|
İlginiz için çok teşekkür ederim. Su soğutmada bence sizin sisteminiz için şu şekilde olursa maksimum verim alırsınız. Rezervuar > Pompa1 > Radyatör1 > CPU > Pompa2 > Radyatör > GPU > Anakart > Rezervuar. Yeni bir pompe ve rezervuar almayı düşünüyorum kendime (PWM destekli) O nedenle sizin konunuz ve parçalarımız dikkatimi çekmişti. Cevabınız için tekrar çok teşekkür ederim. Güle güle kullanın. |
Bu mesaja 1 cevap geldi.
Estağfurullah, dediğiniz en doğru olanı lakin elimde sadece bir tane radyatör mevcut! Pompa konusuna gelirsek Barrow tam bir f/p ürünü bir pompaya 600 700 lira gibi para vermeye hiç niyetim yok. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >
|
Ouu beğendim. |
< Bu mesaj bu kişi tarafından değiştirildi LINIKISIA -- 10 Ocak 2018; 16:4:2 >
|
Merhaba, linkte ki parçayı kullanmakta ki amaç tam olarak nedir? https://www.aliexpress.com/item/G1-4-Barrow-Flat-push-type-check-valve-double-inner-thread-part-for-water-cooling-computer/32814990315.html?utm_campaign=DonanimHaber&utm_medium=referral&utm_source=DonanimHaber |
Bu mesaja 2 cevap geldi.

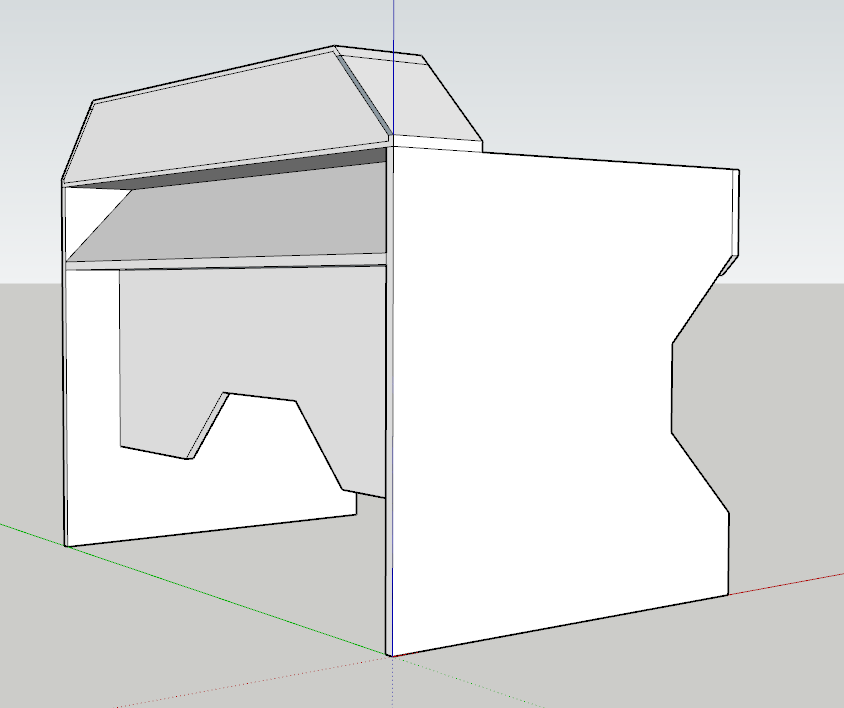

Uzun zamandır böyle bir projeyi yapmayı düşünüyordum lakin elimde toplu para olması gerektiğine kendimi şartlamıştım. Şimdi bu kararımdan vazgeçtim yavaş, yavaş ve projemi geliştirerek ilerlemek istiyorum. Bismillahirrahmanirrahim!
1- Masayı mdf lam olarak yapmaya karar verdim. İlk başlardam ham mdf üzerine astar+boya yapmayı düşündüm lakin maliyeti arttırdığından siyah yüzeyli mdf de karar kıldım.
2- MDF lamın siyah rengi soluk kalacağından, masanın dış kısmına Parlak Siyah Folyo, iç kısmına ise Siyah Karbon Folyo kullanmaya karar verdim.

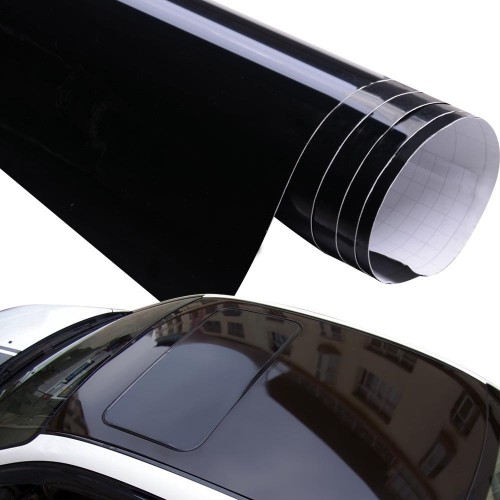

Dış kısıma uygulanacak Parlak Siyah Folyo;
< Resime gitmek için tıklayın >

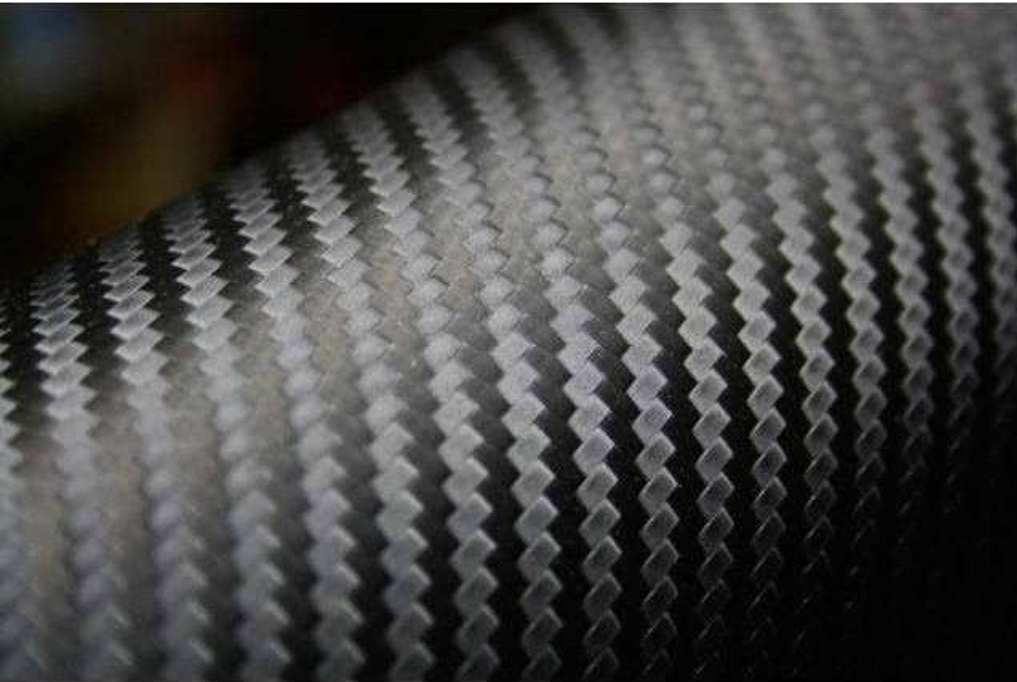

İç kısıma uygulancak Karbon Folyo;
< Resime gitmek için tıklayın >

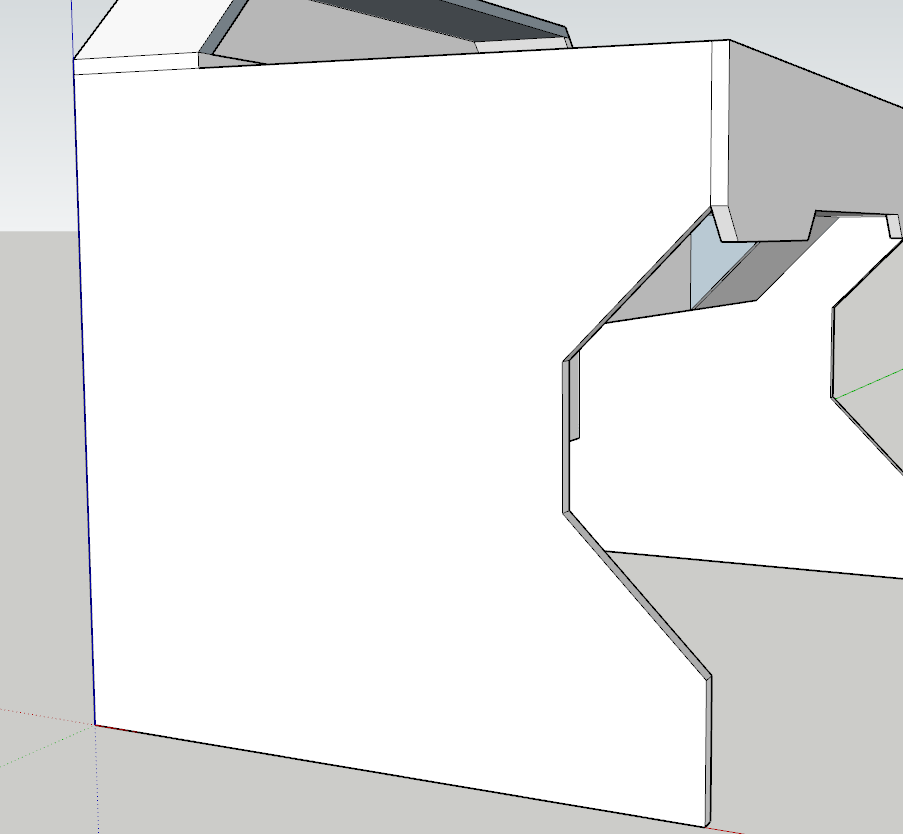

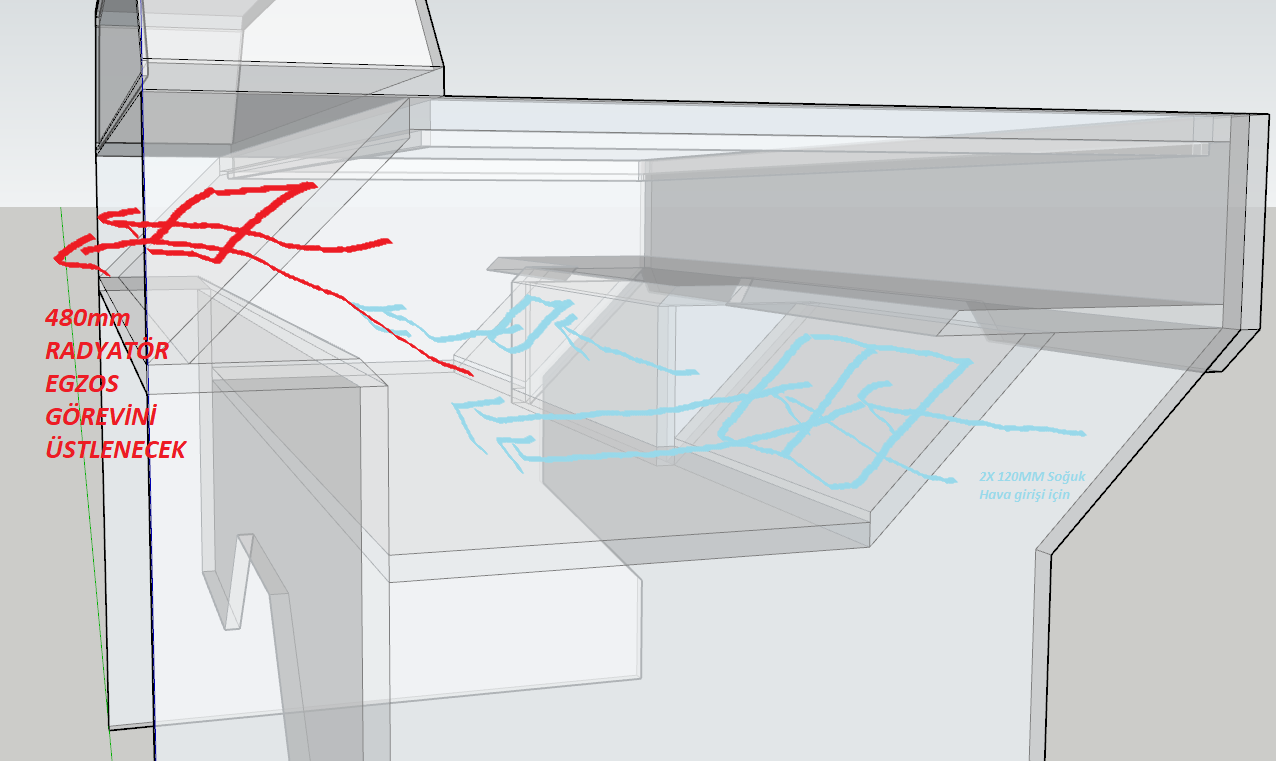

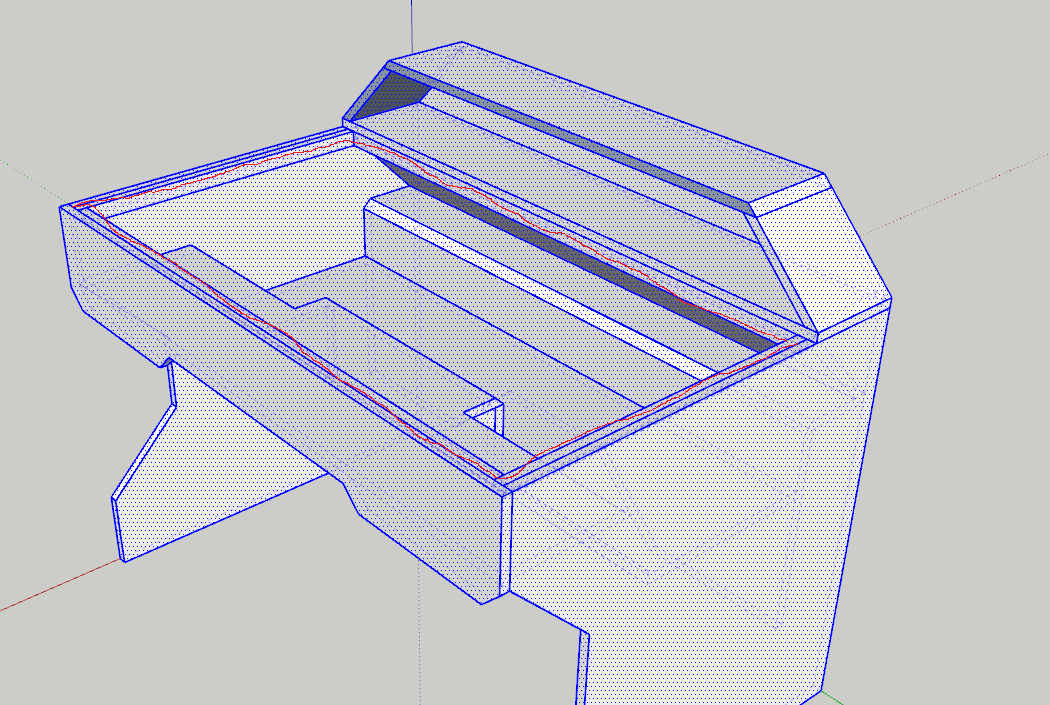

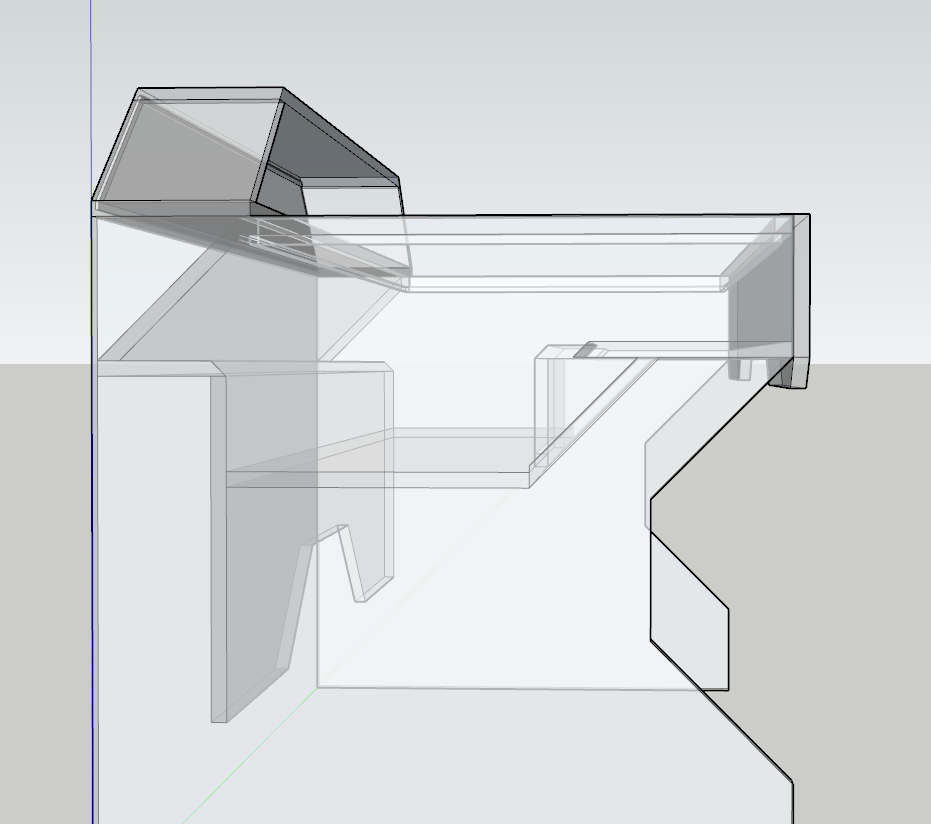

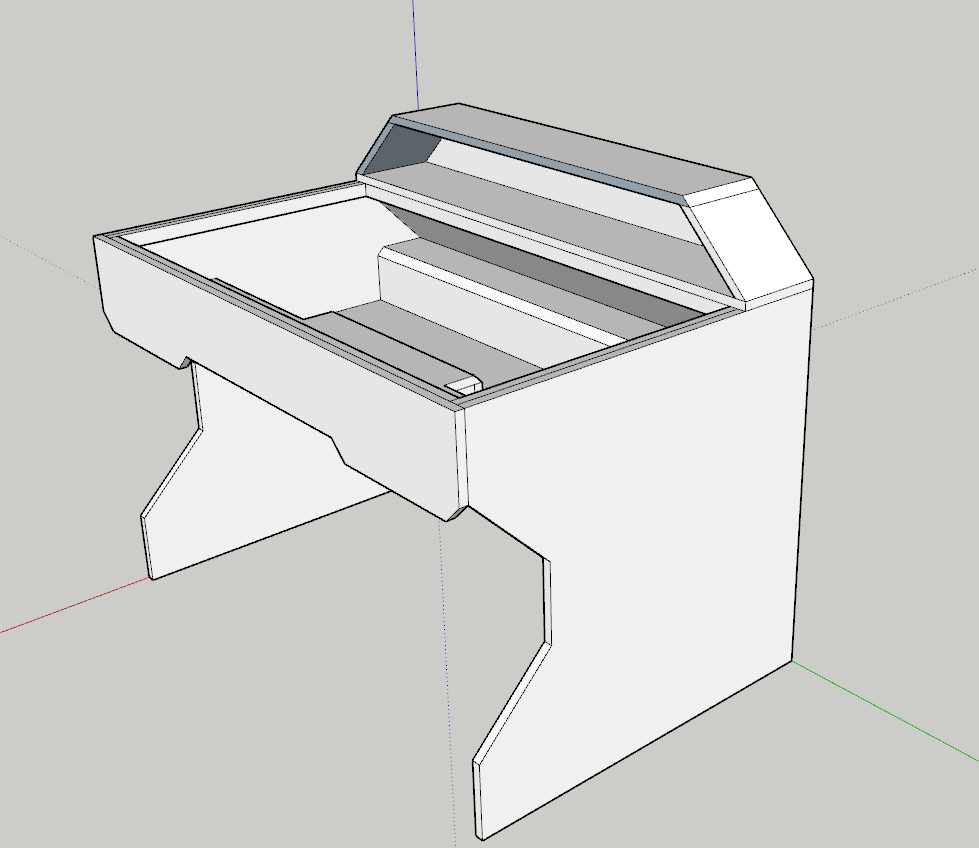

3- Masanın içinde oluşacak hava giriş çıkışı beni en çok uğraştıran konu olmuştur. Sistemin olabildiğince cam tablaya yakın olması ve yeterli boşluğu ayarlamak uzun iş.Fan giriş ile çıkış aralarındaki mesafe, eğimler ve yükseklik farkları çok mühim konu...
< Resime gitmek için tıklayın >

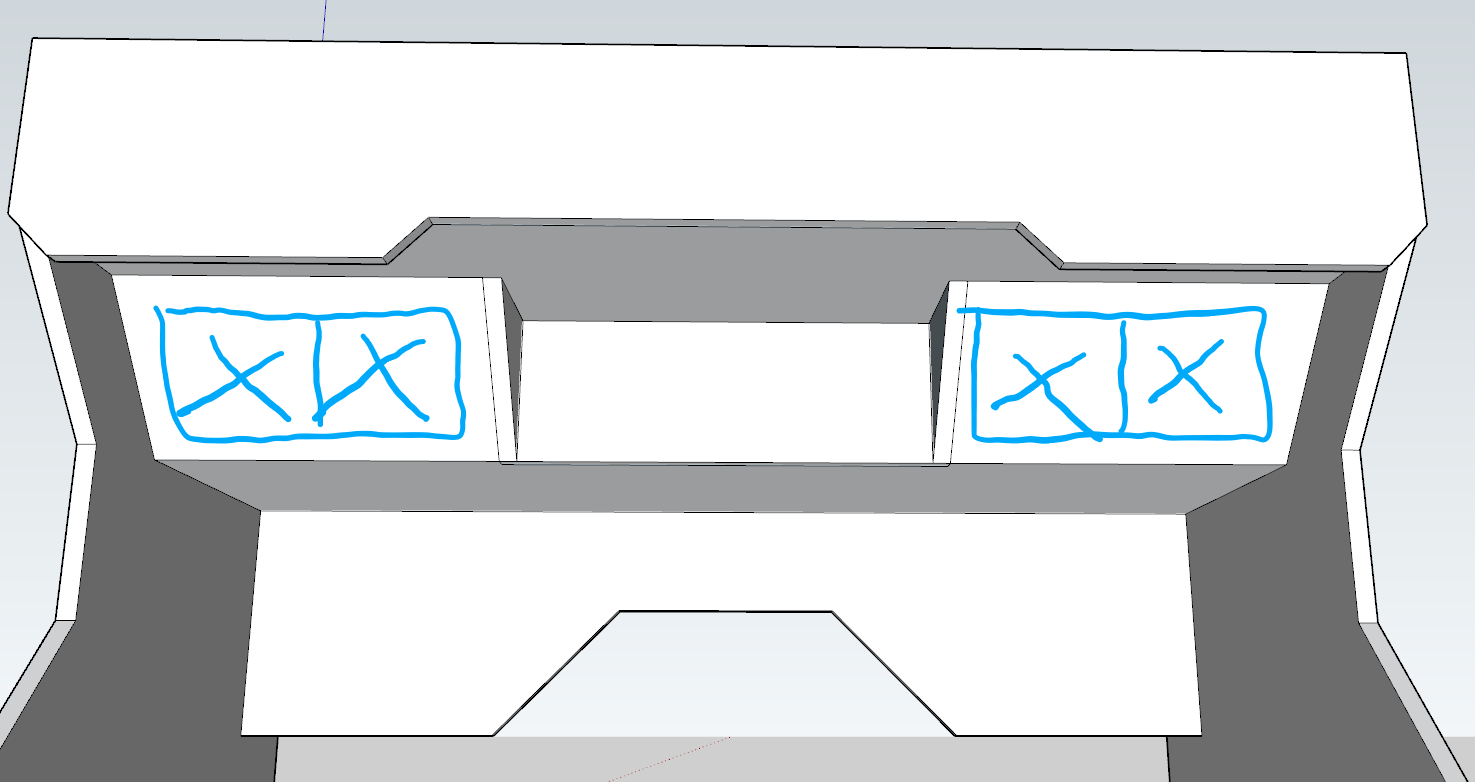

4- Giriş fanları masanın sağ altındaki 45 dereceeğimde 2x120mm olarak konumlandırmayı düşündüm...
< Resime gitmek için tıklayın >
5- Paintten kırmızı ile çizdiğim 3cmlik çıtaların göze görünmeyen kısımlarını 10x10mm kestirmeyi düşünüyorum, rgb led için perde kornişi vazifesi görecek.
< Resime gitmek için tıklayın >

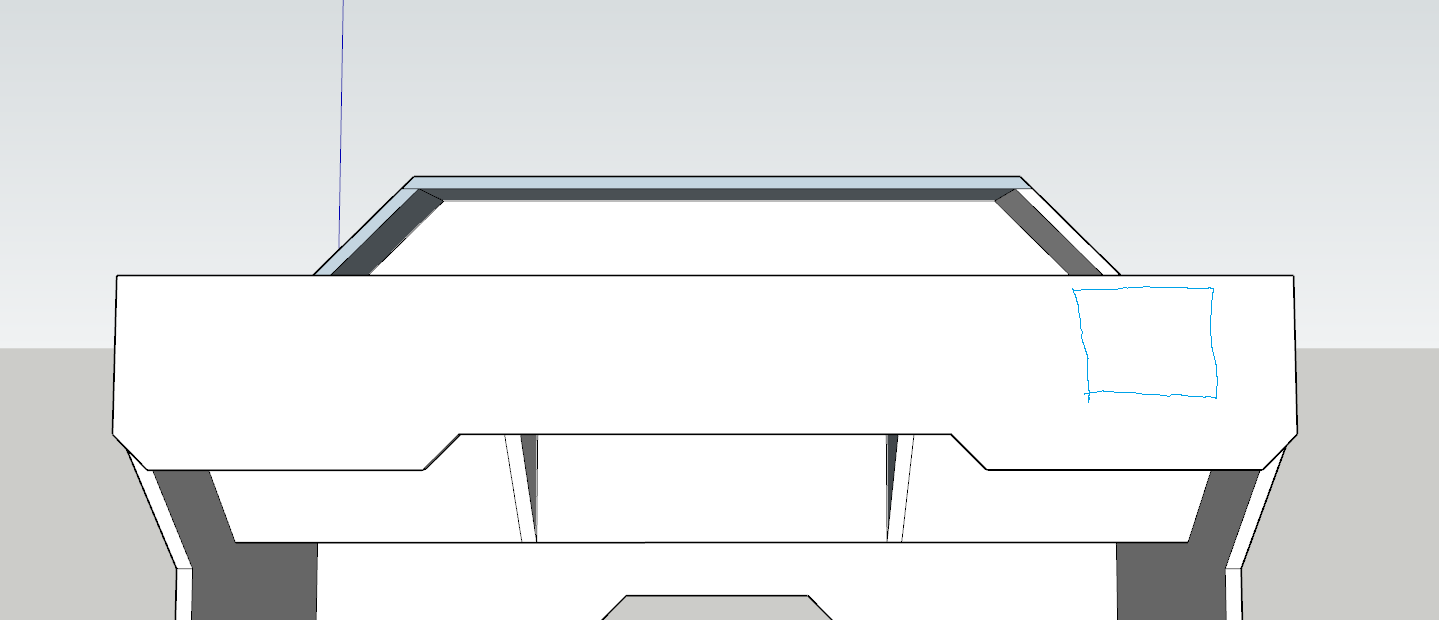

6- Eski bilgisayar aksamın güç panelini masanın ön sağ kısmına konumlandırmayı düşünüyorum :)
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
7- Masanın yan panellerine Asus rog veyahut Aorus çıkartmaları vurmayı düşünüyorum :)
< Resime gitmek için tıklayın >

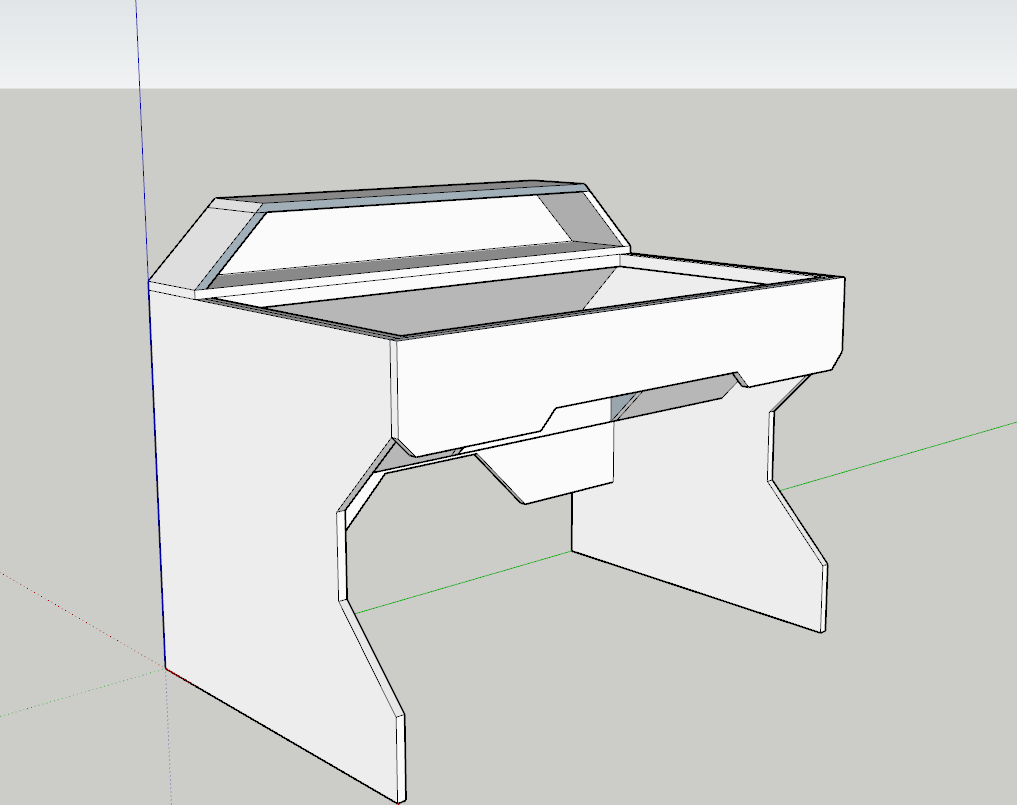

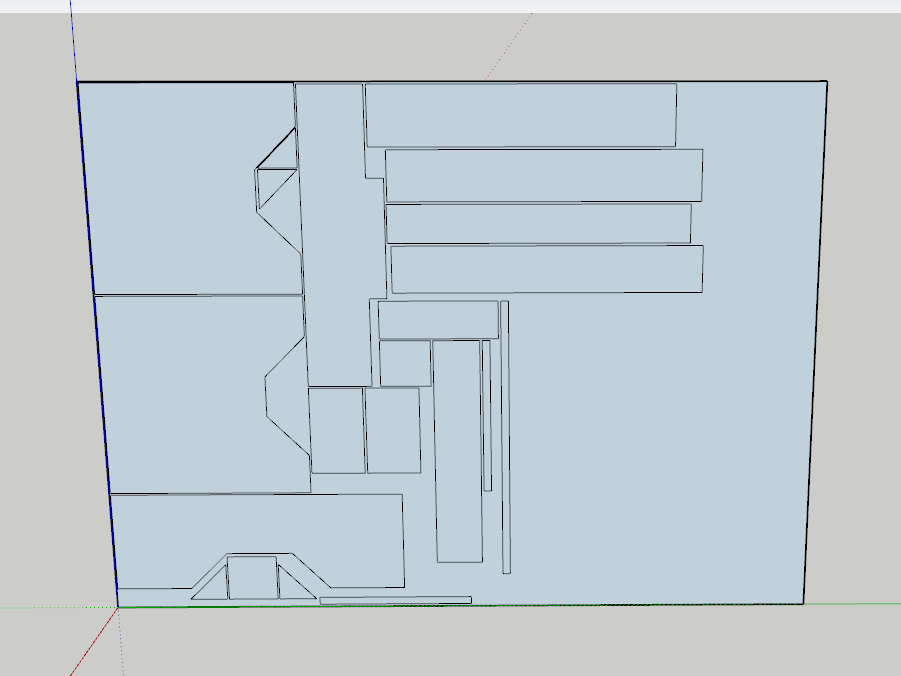

Parçaların 18 x 2100 x 2800 mm MDF Lam üzerinde dağılımı, değişiklik olmaz ise bir tabakanın 3/4'ünü alacak
< Resime gitmek için tıklayın >
Ayriyetten projemin aynısını yapmaya niyetlenen olursa maliyetlerimi düşürmek adına 50 liraya tüm ölçüleri kağıda dökülmüş vaziyetten ve sketchup dosyası olarak satabilirim. :) Gelişmeleri burada sizinle paylaşacağım, parçaların kesimlerini aralık ayında yaptırmayı düşünüyorum. Sistem su soğutma olacak aliexpressten gerekli parçaları sepete attım.
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
