Şu devrede kaç V kondansatör lazım?

11 yıl

Yüzbaşı

Konu Sahibi

http://www.biltek.tubitak.gov.tr/gelisim/elektronik/dosyalar/18/IR_kumanda.pdf şuradaki devreyi yapıyorum 1uF16V ve 47uF 16V kondansatör kullanılmış. sonra da 100 nF ve 10nF kutupsuz kondansatör kullanmayı seçmiş ancak kaç Volt olduğunu yazmamış. seramik kondansatörlerin kutupsuz olduğunu öğrendim ancak onların en az 63V var. hangi volt yeterli olur 63V iyi midir?

DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.

Üye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.

Üye Ol Şimdi Değil

Bir Daha Gösterme

F

forgatten2

11 yıl

Yüzbaşı

5 volttan yüksek bütün kondansatörleri kullanabilirsiniz. 63 volt olanları kullanabilirsiniz.

Bu mesaja 1 cevap geldi.

X

xemree

11 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: forgatten2

5 volttan yüksek bütün kondansatörleri kullanabilirsiniz. 63 volt olanları kullanabilirsiniz.

anladım hocam teşekkür ederim. hazır bulmuşken sizi birşey sorayım. bu uzaktan kumanda devresini bir kilit yapmak ve onu kontrol etmek için kullanıyorum. bildiğimiz ufak demir sürgüyü kapıma sabitleyip yanına bir düzenek kurup, sonra bu kumanda ile sinyal verip sürgüyü açtırma ve kapatma gibi bir niyetim var. bunu nasıl başarabilirm?

Bu mesaja 1 cevap geldi.

F

forgatten2

11 yıl

Yüzbaşı

quote:

Orijinalden alıntı: xemree

quote:

Orijinalden alıntı: forgatten2

5 volttan yüksek bütün kondansatörleri kullanabilirsiniz. 63 volt olanları kullanabilirsiniz.

anladım hocam teşekkür ederim. hazır bulmuşken sizi birşey sorayım. bu uzaktan kumanda devresini bir kilit yapmak ve onu kontrol etmek için kullanıyorum. bildiğimiz ufak demir sürgüyü kapıma sabitleyip yanına bir düzenek kurup, sonra bu kumanda ile sinyal verip sürgüyü açtırma ve kapatma gibi bir niyetim var. bunu nasıl başarabilirm?

Diğer konunuza da yazmıştım, lineer aktüatör kullanabilirsiniz. diye. Yurtdışından aldığınızda ucuz oluyor fakat Türkiye'de en ucuz 170 TL'ye bulabildim. Bu sistemde devre kısmı kolay fakat sürgüyü itip çekecek sistem zor bence.

Sürgü kullanmanız şart mı? Elektromanyetik kapı kilidi veya elektrikli kapı karşılığı kullansanız olmaz mı?

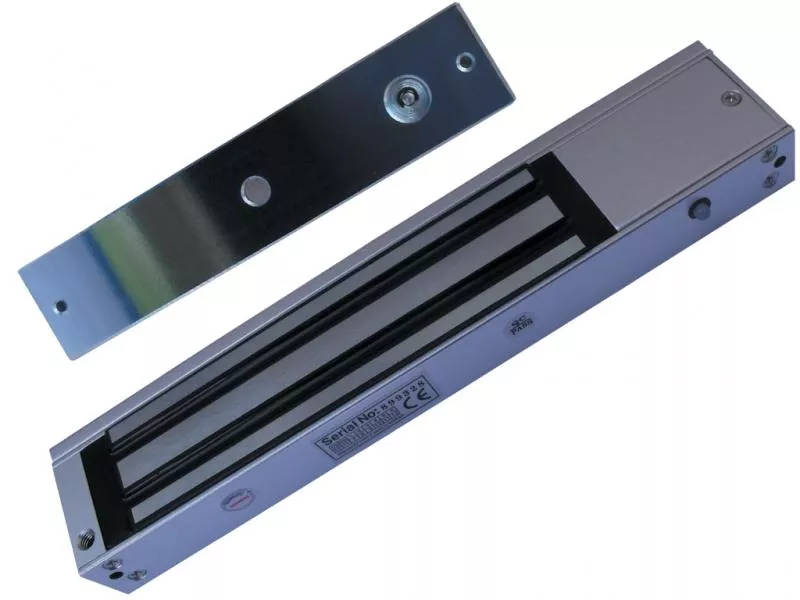

Elektromanyetik kilit:
< Resime gitmek için tıklayın >

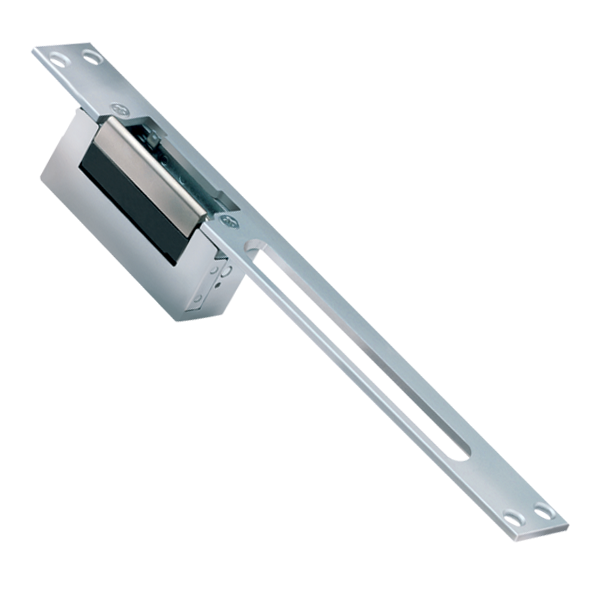

Elektrikli kapı karşılığı:
< Resime gitmek için tıklayın >

Bu mesaja 1 cevap geldi.

X

xemree

11 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: forgatten2

quote:

Orijinalden alıntı: xemree

quote:

Orijinalden alıntı: forgatten2

5 volttan yüksek bütün kondansatörleri kullanabilirsiniz. 63 volt olanları kullanabilirsiniz.

anladım hocam teşekkür ederim. hazır bulmuşken sizi birşey sorayım. bu uzaktan kumanda devresini bir kilit yapmak ve onu kontrol etmek için kullanıyorum. bildiğimiz ufak demir sürgüyü kapıma sabitleyip yanına bir düzenek kurup, sonra bu kumanda ile sinyal verip sürgüyü açtırma ve kapatma gibi bir niyetim var. bunu nasıl başarabilirm?

Diğer konunuza da yazmıştım, lineer aktüatör kullanabilirsiniz. diye. Yurtdışından aldığınızda ucuz oluyor fakat Türkiye'de en ucuz 170 TL'ye bulabildim. Bu sistemde devre kısmı kolay fakat sürgüyü itip çekecek sistem zor bence.

Sürgü kullanmanız şart mı? Elektromanyetik kapı kilidi veya elektrikli kapı karşılığı kullansanız olmaz mı?

Elektromanyetik kilit:
< Resime gitmek için tıklayın >

Elektrikli kapı karşılığı:
< Resime gitmek için tıklayın >

hocam yalnız herşeyini benim yapmam gerekiyor. yani kapı kilidi kullanacaksak bile benim kendim yapmam gerekiyor. bu mümkün mü?

Bu mesaja 1 cevap geldi.

F

forgatten2

11 yıl

Yüzbaşı

Bu kilitler kendinizin yapabileceği şeyler değil, hazır almalısınız. O yüzden sürgülü sistemden devam edelim, sürgüyü kontrol etmek için en stabil yöntem aktüatör olur bence.

http://www.robotistan.com/24V-DC-100-mm-Lineer-Aktuator,PR-1609.html

24 Volt ile çalışır, elektrik verdiğinizde piston mantığıyla çalışır, piston uzunluğu 10 cm'dir.

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @xemree

T

TuRkiShCowboy

11 yıl

Binbaşı

aktüatör yerine merkezi kilit pompası kullanabilirsiniz. araba alarmı satan yerlerde 5-10liraya bulabilirsiniz.

Bu mesaja 2 cevap geldi.

X

xemree

11 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: TuRkiShCowboy

aktüatör yerine merkezi kilit pompası kullanabilirsiniz. araba alarmı satan yerlerde 5-10liraya bulabilirsiniz.

o nasıl olacak hocam biraz açar mısınız?

X

xemree

11 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: TuRkiShCowboy

aktüatör yerine merkezi kilit pompası kullanabilirsiniz. araba alarmı satan yerlerde 5-10liraya bulabilirsiniz.

Hocam çok teşekkür ederim dediğin şeyi buldum ve aldım tam istedigim gibi kumandayi da bağladigimda işime çok yarayacak. Sana birsey daha sorayım benimyyaptığım kumanda devresinde ks58006 üretec ve cm8870 cozucu kullandim. 3x4 tuş takımıni üretece bagladim. Yanlız ben bu devreyi pompaya bağladığımda tuşları nasil atayacagim? Yani bire basınca pompa açılsın ikiye basinca kapansın. Nasıl olur bu?

< Bu ileti mobil sürüm kullanılarak atıldı >

5

55electronicdesign

11 yıl

Binbaşı

nF'lerde voltaj var mı ki?

Çalışma Mantığı kısmında yazmışlar zaten.
Tabloda frekans değerleri var.

< Bu mesaj bu kişi tarafından değiştirildi 55electronicdesign -- 15 Mart 2014; 23:08:11 >

Bu mesajda bahsedilenler: @xemree

F

forgatten2

11 yıl

Yüzbaşı

@xemree cm8870 çözücü 4 bitlik çıkış verir, bunu pic, atmel gibi bir mikrodenetleyiciye bağlayıp 1 geldiğinde aç, 2 geldiğinde kapat şeklinde program yazmalısınız.

@55electronicdesign Voltaj sınırı olmayan kondansatör var mı ki?

Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @55electronicdesign , @xemree

X

xemree

11 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: forgatten2

@xemree cm8870 çözücü 4 bitlik çıkış verir, bunu pic, atmel gibi bir mikrodenetleyiciye bağlayıp 1 geldiğinde aç, 2 geldiğinde kapat şeklinde program yazmalısınız.

@55electronicdesign Voltaj sınırı olmayan kondansatör var mı ki?

Hocam ben o kadar bilgiye sahip değilim yani onun başka yolu yok mudur?

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

F

forgatten2

11 yıl

Yüzbaşı

quote:

Orijinalden alıntı: xemree

quote:

Orijinalden alıntı: forgatten2

@xemree cm8870 çözücü 4 bitlik çıkış verir, bunu pic, atmel gibi bir mikrodenetleyiciye bağlayıp 1 geldiğinde aç, 2 geldiğinde kapat şeklinde program yazmalısınız.

@55electronicdesign Voltaj sınırı olmayan kondansatör var mı ki?

Hocam ben o kadar bilgiye sahip değilim yani onun başka yolu yok mudur?

Bir yolu daha var ama kapı kilidi şifreyle açılsın derseniz bu yöntemle olmaz. Bu sadece 1'e bastığınızda açar, 2'ye bastığınızda kapatır.

Tuş takımından 1'e bastığınızda çözücünün Q1 bacağı lojik 1 olur. Tuş takımından 2'ye bastığınızda Q2 bacağı lojik 1 olur.

Bu çıkışları da transistör ve arkasından röle ile sürgüyü kontrol eden motora bağladığınızda sistem hazır olur.

Bu mesaja 1 cevap geldi.

X

xemree

11 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: forgatten2

quote:

Orijinalden alıntı: xemree

quote:

Orijinalden alıntı: forgatten2

@xemree cm8870 çözücü 4 bitlik çıkış verir, bunu pic, atmel gibi bir mikrodenetleyiciye bağlayıp 1 geldiğinde aç, 2 geldiğinde kapat şeklinde program yazmalısınız.

@55electronicdesign Voltaj sınırı olmayan kondansatör var mı ki?

Hocam ben o kadar bilgiye sahip değilim yani onun başka yolu yok mudur?

Bir yolu daha var ama kapı kilidi şifreyle açılsın derseniz bu yöntemle olmaz. Bu sadece 1'e bastığınızda açar, 2'ye bastığınızda kapatır.

Tuş takımından 1'e bastığınızda çözücünün Q1 bacağı lojik 1 olur. Tuş takımından 2'ye bastığınızda Q2 bacağı lojik 1 olur.

Bu çıkışları da transistör ve arkasından röle ile sürgüyü kontrol eden motora bağladığınızda sistem hazır olur.

Peli hocam role ve transistor modeli verebilir misiniz?

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

F

forgatten2

11 yıl

Yüzbaşı

quote:

Orijinalden alıntı: xemree

quote:

Orijinalden alıntı: forgatten2

quote:

Orijinalden alıntı: xemree

quote:

Orijinalden alıntı: forgatten2

@xemree cm8870 çözücü 4 bitlik çıkış verir, bunu pic, atmel gibi bir mikrodenetleyiciye bağlayıp 1 geldiğinde aç, 2 geldiğinde kapat şeklinde program yazmalısınız.

@55electronicdesign Voltaj sınırı olmayan kondansatör var mı ki?

Hocam ben o kadar bilgiye sahip değilim yani onun başka yolu yok mudur?

Bir yolu daha var ama kapı kilidi şifreyle açılsın derseniz bu yöntemle olmaz. Bu sadece 1'e bastığınızda açar, 2'ye bastığınızda kapatır.

Tuş takımından 1'e bastığınızda çözücünün Q1 bacağı lojik 1 olur. Tuş takımından 2'ye bastığınızda Q2 bacağı lojik 1 olur.

Bu çıkışları da transistör ve arkasından röle ile sürgüyü kontrol eden motora bağladığınızda sistem hazır olur.

Peli hocam role ve transistor modeli verebilir misiniz?

2 adet BC546 transistör ve 2 adet 5 volt röle uygundur.

Bu mesaja 1 cevap geldi.

X

xemree

11 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: forgatten2

quote:

Orijinalden alıntı: xemree

quote:

Orijinalden alıntı: forgatten2

quote:

Orijinalden alıntı: xemree

quote:

Orijinalden alıntı: forgatten2

@xemree cm8870 çözücü 4 bitlik çıkış verir, bunu pic, atmel gibi bir mikrodenetleyiciye bağlayıp 1 geldiğinde aç, 2 geldiğinde kapat şeklinde program yazmalısınız.

@55electronicdesign Voltaj sınırı olmayan kondansatör var mı ki?

Hocam ben o kadar bilgiye sahip değilim yani onun başka yolu yok mudur?

Bir yolu daha var ama kapı kilidi şifreyle açılsın derseniz bu yöntemle olmaz. Bu sadece 1'e bastığınızda açar, 2'ye bastığınızda kapatır.

Tuş takımından 1'e bastığınızda çözücünün Q1 bacağı lojik 1 olur. Tuş takımından 2'ye bastığınızda Q2 bacağı lojik 1 olur.

Bu çıkışları da transistör ve arkasından röle ile sürgüyü kontrol eden motora bağladığınızda sistem hazır olur.

Peli hocam role ve transistor modeli verebilir misiniz?

2 adet BC546 transistör ve 2 adet 5 volt röle uygundur.

Hocam peki ben bunları çözücüye mi üreticiye mi uygulayacağım? Yani transistorun bir ucunu 1. Bacaga 2. Yi de 2. Bacaga Röleleri de aynı yere baglayacagim. Neden 2 tane alıyorum?

< Bu ileti mobil sürüm kullanılarak atıldı >

5

55electronicdesign

11 yıl

Binbaşı

Her parça alışımda voltaj sormuyorlar. Devrelerde de yazmıyor.

Bu mesajda bahsedilenler: @forgatten2

F

forgatten2

11 yıl

Yüzbaşı

@xemree Kullandığınız motor nasıl birşey bilmiyorum ama sadece + ve - enerji girişleri olduğunu tahmin ederek yazıyorum.

Üreticiden 1' tuşuna bastığınızda çözücünün Q1 bacağı size +5 volt verecek. Bu bacağa bir transistör ve transistörden sonra bir röle bağlayacaksınız. Bu röleyi de motorun birinci kablosuna +, ikinci kablosuna - verecek şekilde bağlıyoruz. Bu şekilde kapıyı kilitliyoruz.

Üreticiden 2' tuşuna bastığınızda çözücünün Q2 bacağı size +5 volt verecek. Bu bacağa da bir transistör ve transistörden sonra bir röle bağlayacaksınız. Bu röleyi de motorun birinci kablosuna -, ikinci kablosuna + verecek şekilde bağlıyoruz. Bu şekilde de kapıyı açıyoruz.

@55electronicdesign Onların sorup sormaması yada devrelerde yazıp yazmaması önemli değildir. Siz devrenize uygun voltajda kondansatör seçmelisiniz. Basit bir durum olduğu için hazır devre şemalarında yazmayabilir.

Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @55electronicdesign , @xemree

X

xemree

11 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: forgatten2

@xemree Kullandığınız motor nasıl birşey bilmiyorum ama sadece + ve - enerji girişleri olduğunu tahmin ederek yazıyorum.

Üreticiden 1' tuşuna bastığınızda çözücünün Q1 bacağı size +5 volt verecek. Bu bacağa bir transistör ve transistörden sonra bir röle bağlayacaksınız. Bu röleyi de motorun birinci kablosuna +, ikinci kablosuna - verecek şekilde bağlıyoruz. Bu şekilde kapıyı kilitliyoruz.

Üreticiden 2' tuşuna bastığınızda çözücünün Q2 bacağı size +5 volt verecek. Bu bacağa da bir transistör ve transistörden sonra bir röle bağlayacaksınız. Bu röleyi de motorun birinci kablosuna -, ikinci kablosuna + verecek şekilde bağlıyoruz. Bu şekilde de kapıyı açıyoruz.

@55electronicdesign Onların sorup sormaması yada devrelerde yazıp yazmaması önemli değildir. Siz devrenize uygun voltajda kondansatör seçmelisiniz. Basit bir durum olduğu için hazır devre şemalarında yazmayabilir.

Anladım hocam güzel açıklamişsiniz. Kullandigim motor şu şekilde bu araba alarmlarinda kullanilan bir şey var merkezi kilit pompası. - +çıkışları var ucu böyle katlanmış lastik gibi açınca içindeki motor demiri çekiyor o lastikler de katlaniyor garip anlatım olduğunu biraz ama kusura bakmayın :) peki ben bu motorun pilini de o çıkışlara bağlayabilirim değil mi? Her çıkışta üç bağlantı oluyor ozaman role transistor ve pil?

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

F

forgatten2

11 yıl

Yüzbaşı

quote:

Orijinalden alıntı: xemree

quote:

Orijinalden alıntı: forgatten2

@xemree Kullandığınız motor nasıl birşey bilmiyorum ama sadece + ve - enerji girişleri olduğunu tahmin ederek yazıyorum.

Üreticiden 1' tuşuna bastığınızda çözücünün Q1 bacağı size +5 volt verecek. Bu bacağa bir transistör ve transistörden sonra bir röle bağlayacaksınız. Bu röleyi de motorun birinci kablosuna +, ikinci kablosuna - verecek şekilde bağlıyoruz. Bu şekilde kapıyı kilitliyoruz.

Üreticiden 2' tuşuna bastığınızda çözücünün Q2 bacağı size +5 volt verecek. Bu bacağa da bir transistör ve transistörden sonra bir röle bağlayacaksınız. Bu röleyi de motorun birinci kablosuna -, ikinci kablosuna + verecek şekilde bağlıyoruz. Bu şekilde de kapıyı açıyoruz.

@55electronicdesign Onların sorup sormaması yada devrelerde yazıp yazmaması önemli değildir. Siz devrenize uygun voltajda kondansatör seçmelisiniz. Basit bir durum olduğu için hazır devre şemalarında yazmayabilir.

Anladım hocam güzel açıklamişsiniz. Kullandigim motor şu şekilde bu araba alarmlarinda kullanilan bir şey var merkezi kilit pompası. - +çıkışları var ucu böyle katlanmış lastik gibi açınca içindeki motor demiri çekiyor o lastikler de katlaniyor garip anlatım olduğunu biraz ama kusura bakmayın :) peki ben bu motorun pilini de o çıkışlara bağlayabilirim değil mi? Her çıkışta üç bağlantı oluyor ozaman role transistor ve pil?

Motorun nasıl çalıştığını tam olarak anlamadım fakat siz biliyorsanız bağlantıları ona göre yapabilirsiniz. Çözücü entegrenin çıkışına transistör sonra röle ondan sonra motoru bağlamalısınız.

Bu mesaja 1 cevap geldi.
