Cevap: SFF / MINI ITX Severler Kulübü (101. sayfa)
 Elimde bir adet Arctic P12 var. Hiç değilse canım yanmaz |
|
Arctic P12 (pwm bile değil 3 pinli) ile güç kaynağının fanını değiştirdim. Çok fazla kesip biçmeden montajı yaptım. Ses epey kesildi. İşin garibi güç kaynağından çıkan fanı led trafosu(12V-15A) ile denedim. 6-7 V gerilimlerde fan dönmüyor. Sadece 12v verince dönmeye başlıyor. Voltaj 12'nin altına düşünce fan duruyor. Buradan anlaşılacağı gibi fan sürekli tam devirde dönüyor ve sesin en büyük kaynağı da bu. Elimdeki arctic p12 5V da versek 9V da versek verilen voltaja uygun devrinde dönüyor. Sanki pwm mantığı gibi. Şuan için bir problem gözükmüyor. Gayet güzel ve sessiz oldu. |
|
Konu içerisinde kasanın kablo düzeni ile hava sirkülasyonu ve sıcaklığa etkileri hakkında bazı bilgi ve endişeler paylaşılmış. Bu durumun (fanların önü/arkası tamamen kapatılmadıkça) yersiz olduğunu söylemek istedim. Videoyu izlemek için tıklayınız |
| Nr200p (mesh kapak) ile test etmeye başlıyorum. Kurulum 4 günümü aldı resmen. Sfx güç kaynağı yoksa 30 cm ekran kartı ile tam sabır testi oluyor toplaması |
|
dokunmatik dugmeyi soranlar vardi aramizda, bende tam yerine oturtmamistim cunku masaya 30mm capinda delik acmam gerekiyordu bugun bitirdim. videonun en sonunda nasil calistigini gorebilirsiniz nasil uygulamak istediginiz hayal gucunuze kalmis. Videoyu izlemek için tıklayınız |
Bu mesaja 1 cevap geldi.
Arduino tarzı bir mikrodenetleyici ile mi yaptınız. Mantığı; sensör, röleyi tetikleyip monitöre enerji verecek şekilde mi? |
Bu mesaja 1 cevap geldi.
|
hayir sistem cok basit. benim monitorum zaten 7/24 acik kapatmayada gerek yok cunku zaten sinyal gelmeyince uyku moduna geciyor, videoda gorulen bilgisayar acildiginda monitorunde uyanmasi. dugmeyi ttp223 ile yaptim. dokunmatik 3-5V ile calisan bir modul. bilgisayar kapali olsa dahil anakart uzerindeki USB headerda devamli olarak 5V ve GND geliyor bu sayede ttp223 devamli calisiyor. sinyal kablosunuda anakart uzerindeki acma kapama headerinin POWER+ kismina bagliyoruz yani totalde 3 kablo okadar ekstra kodlama mikroislemci vs kullanmiyoruz. total masraf 2 dolar kadar. urunlerin linki: https://www.aliexpress.com/item/33062790002.html?spm=a2g0o.productlist.0.0.43a55bcaLo5uso&algo_pvid=891bfdd2-5057-40a2-b5c5-0f664ed5e6d9&algo_expid=891bfdd2-5057-40a2-b5c5-0f664ed5e6d9-0&btsid=0b0a555a16154949997644093e7103&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_ https://www.aliexpress.com/item/32847121144.html?spm=a2g0o.productlist.0.0.4ff02394WTqGzn&algo_pvid=d043d328-94b1-487b-ab25-c944ec664b5e&algo_expid=d043d328-94b1-487b-ab25-c944ec664b5e-29&btsid=0b0a555416154952156108705e36e4&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_ edit: dugme onemli degil onun yerine baska birseyde kullanilir yada hicbirseyde kullanilmasa calisir sadece bendeki urunun linki o yoksa o dugme sart degil ozel bir fonksiyonu yok dediginiz role duzenegi ile yine mikro islemciye gerek kalmadan sadece bu ttp223 ve bir adet ucuz rolelerden kullanarak yapilir sanirim 1 dolar kadar fiyatlari vardi. o sekilde bilgisayar kolonu monitor akla ne geliyorsa acilip kapatilabilir. |
< Bu mesaj bu kişi tarafından değiştirildi orhanyor -- 11 Mart 2021; 23:45:13 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @VgrooveR
Aklıma takılan kısım; anakartın üzerinde açma kapamayı sağlayan iki pini kısa devre yaptırarak anakartı uyandırıyoruz. Bu bildiğimiz bir olay. Peki Power+ kısmına ttp223'ten "1" göndermek yetiyor mu? |
Bu mesaja 1 cevap geldi.
|

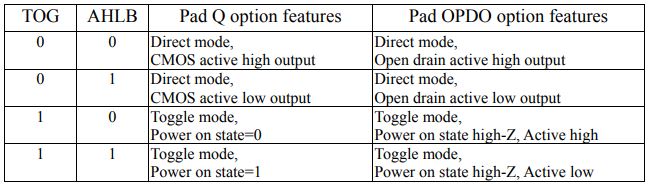

ttp223 cok guzel ve degisik modlarda calisabilen bir chip. resimdeki gorulen 'A' ve 'B' ile isaretlenmis yerleri kisa devre yaparak bu modlar arasinda kalici bir gecis yapiyoruz. oncelikle modlardan biri 'latching' oteki 'momentary'. latching; yani dokundugumuzda elimizi ceksek dahi o anki modu devamli olarak basili tutan(bu mod sayesinde direk roleye baglayarak calistirilabilir), momentary ise anlik mod yani parmagimizi sadece orada tuttugumuz surece basan bir calisma sekli yani bize bilgisayari acip kapamada lazim olan sekil. diger ayar ise ttp223 te guc varken ve parmagimizla dokunmuyoruken bahs ettiginiz 1 (HIGH) yada 0 (LOW) da olmasi. bize lazim olan dokunmadigimiz zaman HIGH da durmasi, dokundugumuzda ise LOW a donmesi. Cunku bilgisayar acma kapama dugmesine bastigimizda yaptigi tek sey POWER+ kismini GND a kisa devre yaptirmak. bizde dokundugumuzda HIGH konumdan LOW yani GND a cektigimizde POWER+ sinyalini asagi cekiyor elimizi cektigimizde de yine HIGH yani 1 konumuna geliyor. Pratikte anlatmasindan 10 kat daha kolay bir islem :) bu resmi datasheetten cektim goruldugu uzere 4 mod var. TOG A yada B ye denk geliyor AHLB de digerine. Ben sadece birtanesini kisa devre yapmak zorunda kaldim cunku yanlimiyorsan standart geldigi halde calisiyorken ve basilmiyorken LOW sekilde duruyordu bastigimda HIGH a donuyordu o haliyle bizim isimize bilgisayarda yaramiyor < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi orhanyor -- 12 Mart 2021; 0:31:28 >
Bu mesajda bahsedilenler: @VgrooveR
|
Scythe Fuma 2 gibi büyük bir hava soğutucu ile nr200/p işlemci soğutucu üstüne egzoz fan takıp deneyen var mı? İki gündür kendimce test ediyorum GTA 5 ile. Üstte fan olduğu ve üst kapak kapalı olduğu zaman ekran kartı 2 derece daha serin çalışıyor. Halbuki o fanin ekran kartıyla alakası yok işlemci soğutucu yolu kapıyor çünkü. Ama işlemci de 3/5 derece üst kapak kapalı ve üstte fan varken daha sıcak çalışıyor gibi geldi bana. Ekran kartındaki derece konusunda eminim de işlemci sıcaklığı sahneye göre değişiyor sürekli. Üst kasa kapağı kapalı ve üst egzoz fanli ve üst kapak açık ve fansiz denedim. Üst kapak kapalı ve fansiz denemedim. Ekran kartı altında iki fan var zaten. Tuf Rtx 3080 OC 64/65 derece çalışıyor altında iki slim fan ile. Ekran kartını da altında fan olmadan denemedim |
< Bu mesaj bu kişi tarafından değiştirildi R.I.P John Meadows -- 13 Mart 2021; 15:34:58 >
Bu mesaja 1 cevap geldi.
| Rtx 3080 mini itx kasa içinde 64-65 derece hayal gibi bence... |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @benWitcherciyimarkadas
| Uzay kurulumda 61 derece çalışıyordu. Altında iki adet ekran kartı içine üfleyen fan var. Bostayken 25/30 derece çalışıyor ekran kartı. Uzay kurulumda boşta 40 dereceydi. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @SuperMert
|
Söylemek istediğim de bu zaten. En iyi 3080lerden biri olan Tuf için neredeyse teknik veri gibi olan derece zaten 60-65 derece. Birçok yerde yapılan inceleme ve testlerde bu aralık içinde kalmış. Bu kart nr200 içinde altında hangi fan olursa olsun o dereceyi bırak 70 in altına düşmez... |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @benWitcherciyimarkadas
|

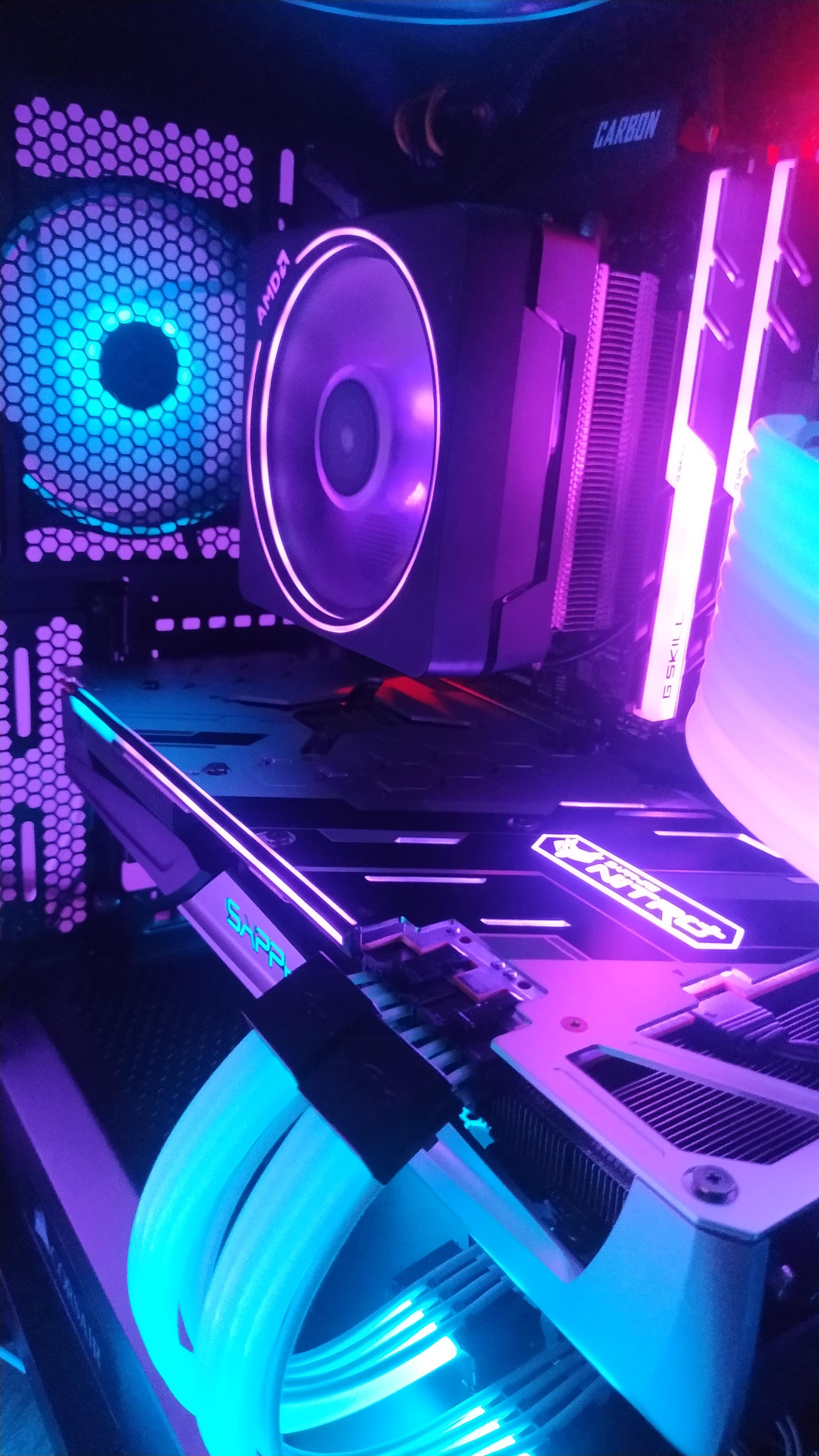

Beyler nr200p kasaya geçmek istiyorum fakat şu pek esnek olmayan rgb güç kablolarımı kasada kullanabilir miyim? < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| Ekran kartina alttan veremezsin kabloları. Üstten verince güç kaynağın atx ise baskı yapacaktır. Baskı yapmasa bile kablolar güç kaynağına girdiği yerde 3 cm civarı aşağı doğru yer kaplıyor. Ekran kartin 27 santim veya daha kısaysa yine sorun çıkarmaz. Ya da benim gibi kasadaki sfx l montaj yuvalarına atx psuyu ters monte edersin, 30 cm kartla bile boşluk kalıyor o zaman. Başka türlü de monte edilmiyor. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @mrth87
|

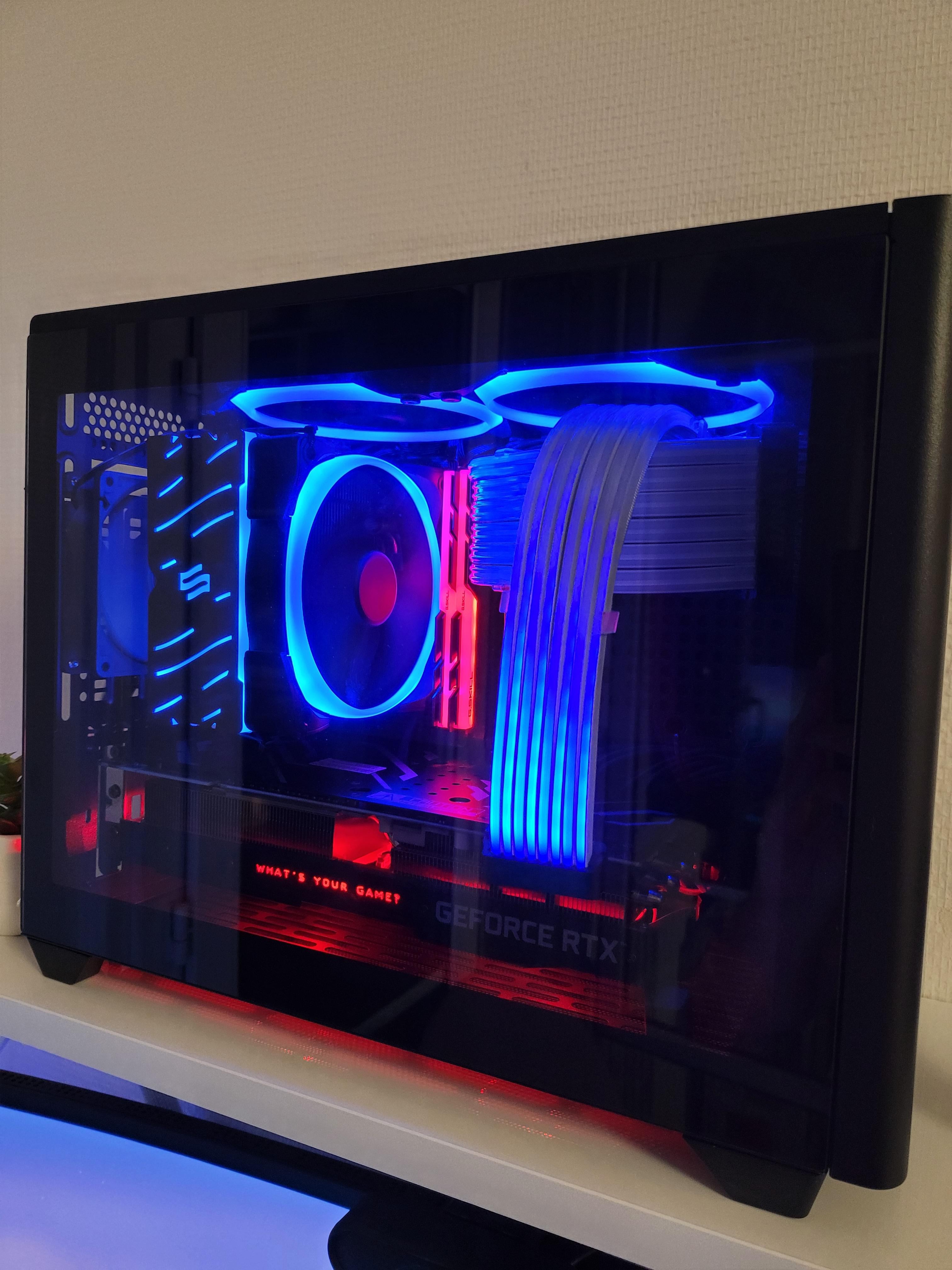

Reddit'te buldum. Bunu üstten nasıl vermiş ki? < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @benWitcherciyimarkadas
| Dediğim gibi güç kaynağını ters takarsan öyle verebilirsin. Başka türlü de bende sığmadı. Sfx l psu montaj yuvalarına atx psuyu (15 cm) ters montaj ile sığdı. |
Bu mesajda bahsedilenler: @mrth87
| Resimdeki adamın belli ki güç kaynağı sfx. Bende kablolardan cam panel atma yapıyor. Meshi taktım geçtim hiçbir sorun yok. |
Bu mesajda bahsedilenler: @mrth87
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @VgrooveR
