Realistik Direksiyon Seti Yapımı
|
Adam akıllı direksiyon setleri gerçekten çok pahalı. Ben beğendim , başarılarınızın devamını dilerim. |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| çok güzel olmuş elinize sağlık böyle konuları okumaktan çok zevk alıyorum |
| Kolay gelsin. |
| Teşekkür ederim :) |
Bu mesajda bahsedilenler: @Baristatales , @enemywalker
| Kolay gelsin, güzel işçilik çıkacak gibi duruyor. Bekliyorum. |
|

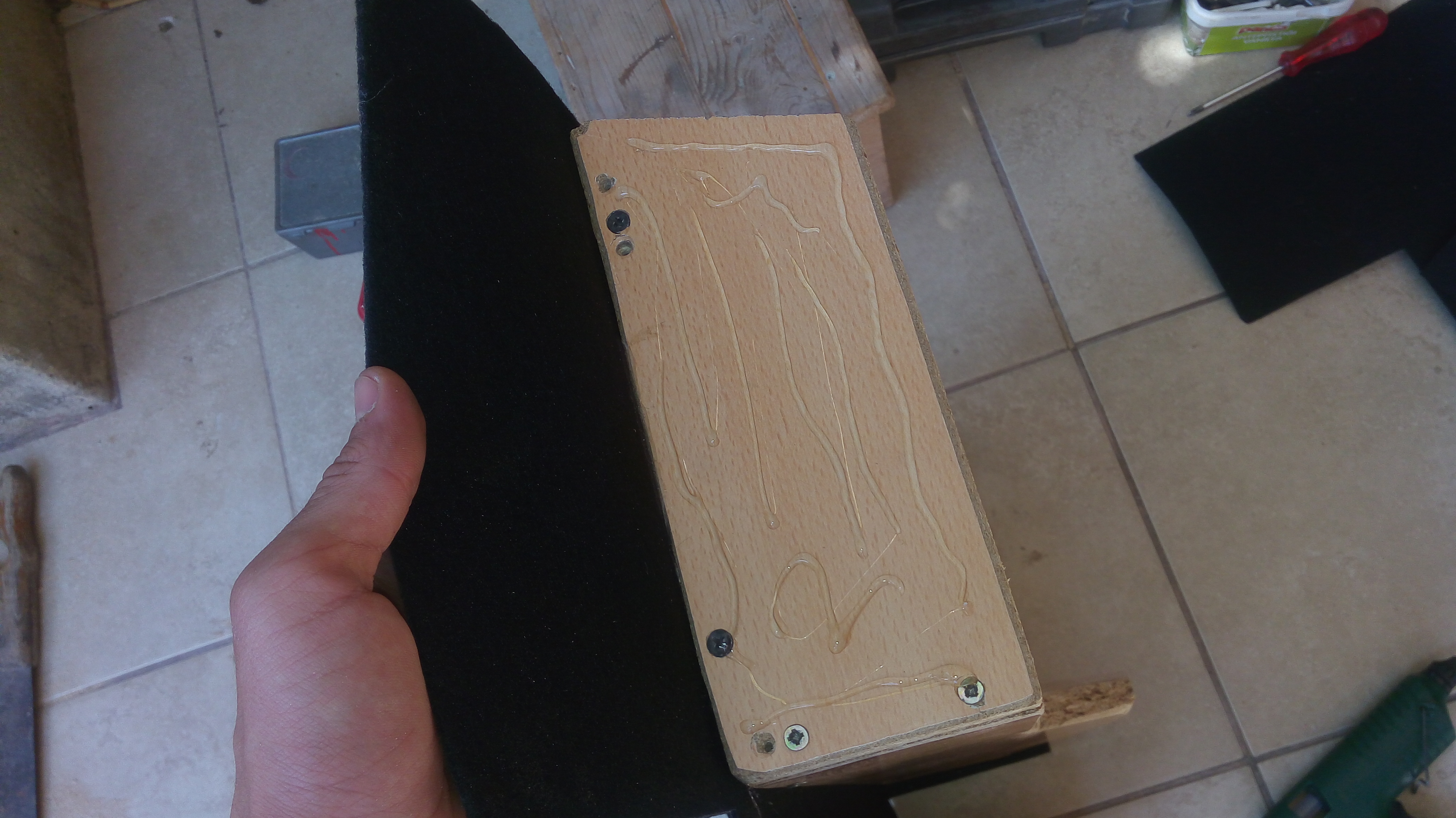

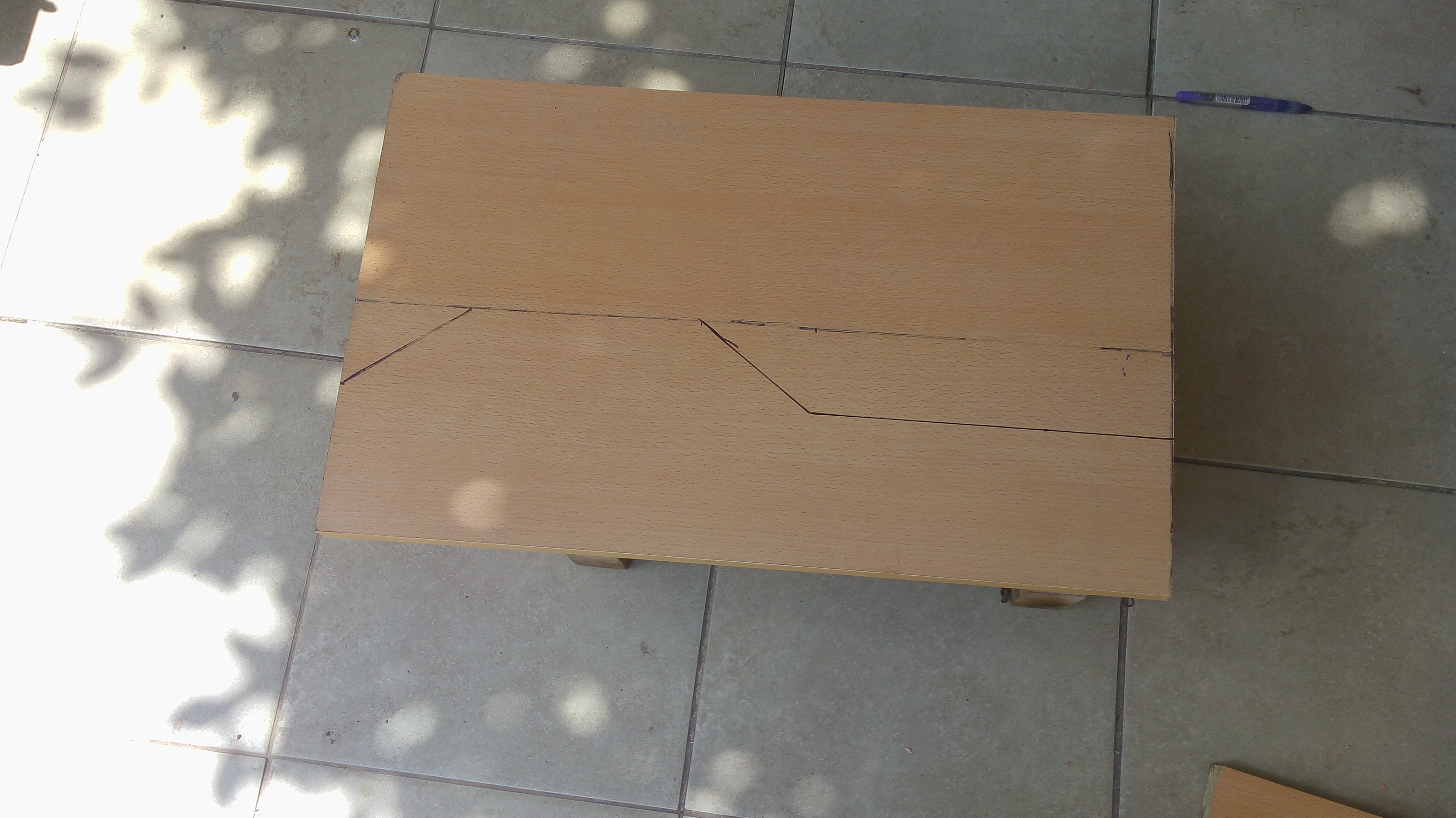

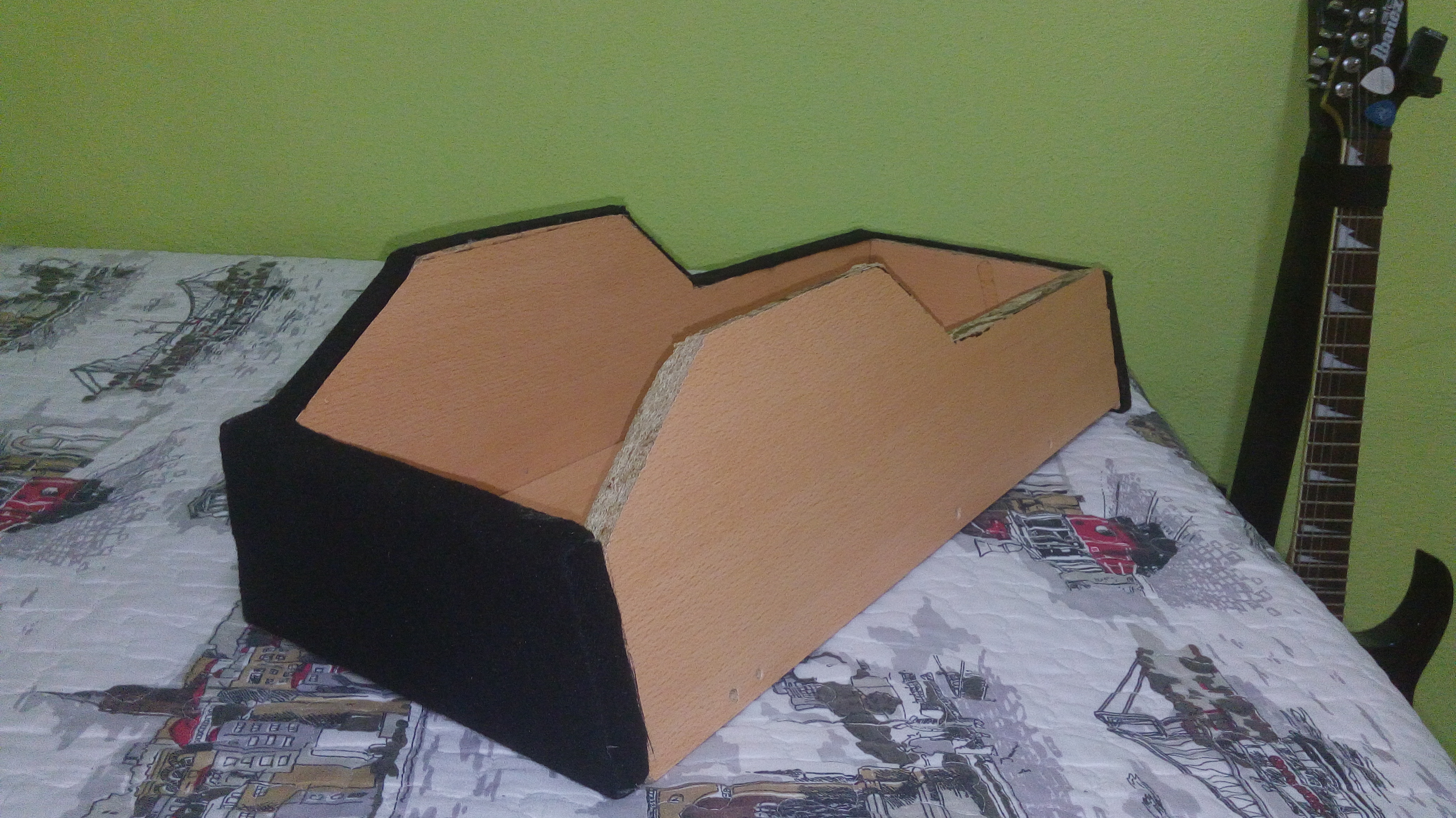

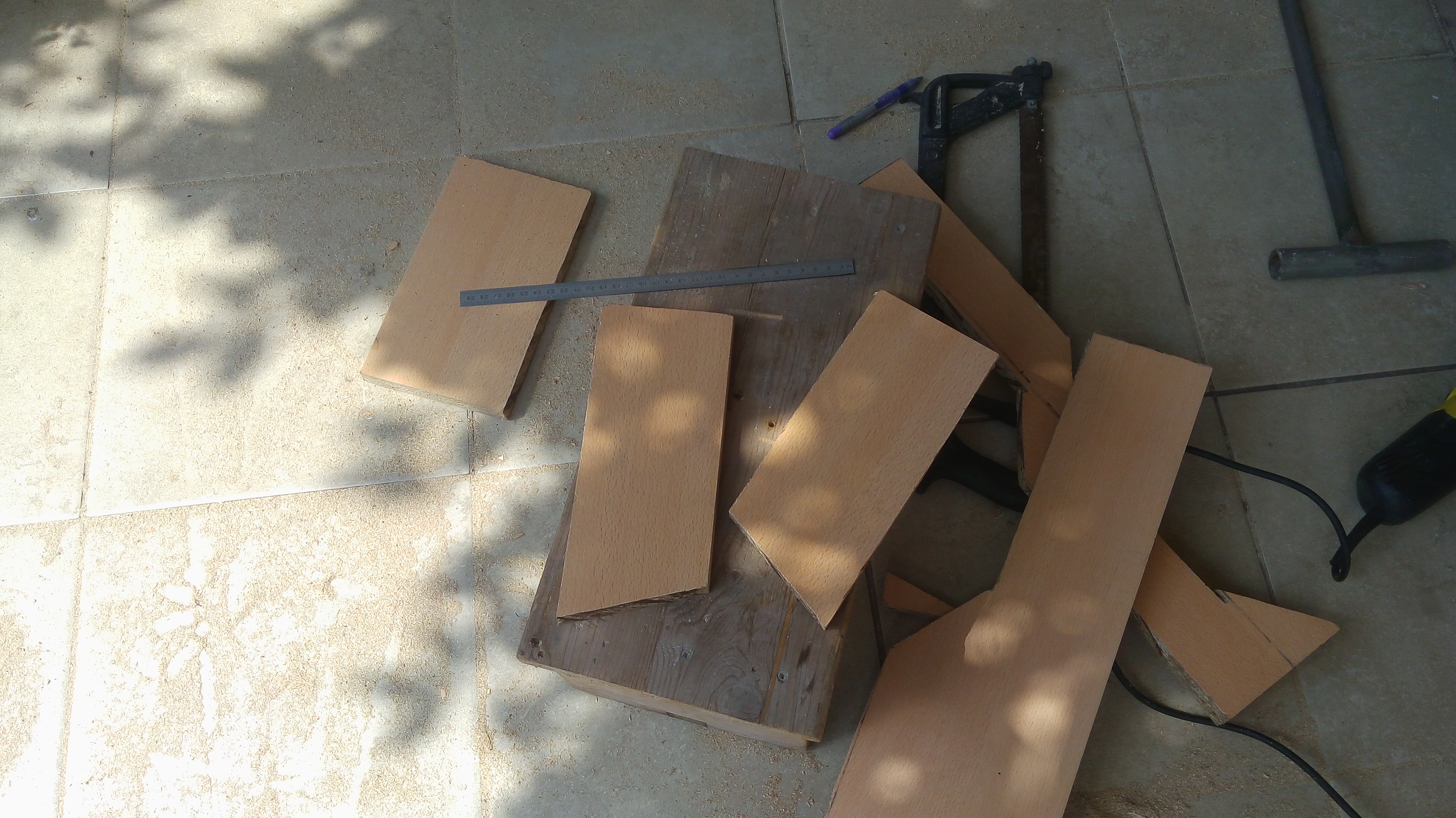

Yeniden merhaba. Bugün biraz daha ilerleme kaydettim. Fazla uzatmadan hemen yapılanlara geçiyorum. Direksiyon sistemini içinde barındıracak olan konsolun yapımına başladım. Önceki hayatında bir dolabı oluşturan sunta levhalar artık daha farklı bir yapıda. < Resime gitmek için tıklayın > İşaretlediğimiz sunta levhaları ahşap kesici takılmış spiral ile kesiyoruz. Daha sonra üstüne kaplama yapılacağı için görsel olarak fazla özenmiyorum. < Resime gitmek için tıklayın > Direksiyonun biraz daha ergonomik olması ve gelecekte yapacağım sisteme uyması için yan parçalar yaklaşık 15 derecelik açıyla kesildi. Böylece direksiyon biraz daha yukarı doğru eğilmiş oluyor. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Birleştirmeden hemen önceki hali. < Resime gitmek için tıklayın > Bir tuhafiyeciden aldığım 1 metrekarelik siyah keçeyi yere serip ölçümleri yapıyor ve bir parça sabun kullanarak işaretliyorum. < Resime gitmek için tıklayın > Gerekli şekilde kesildi ve sıcak slikon kullanılarak yapıştırıldı. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > Kaplanan konsolumuz hazır. Buton ve rulman takılacağı için ön panel henüz kaplanmadı. Resimde görünen arka kısmı. < Resime gitmek için tıklayın > Bu da alt tarafı oluyor. < Resime gitmek için tıklayın > Son hali bu şekilde. < Resime gitmek için tıklayın > Bu cumartesi direksiyon için rulman almaya çıktım ancak biraz geç kalmış olmalıyım ki tüm dükkanlar kapalıydı. Bu yüzden ön konsola işlem yapamadım. Butonlar için resimdeki modelleri seçtim ama tanesi 2 TL olduğu için pahalı geldi birazcık. Öğrenciyiz malum  . Ufak bir araştırma ile bire bir aynı modeli Aliexpress üzerinden 10 tanesi 5 TL gibi bir fiyata buldum . Aynı zamanda H vites ve sinyallerde kullanmak üzere yine aynı fiyata 10 adet de limitör switch sipariş ettim. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > Bir sonraki bölümde H vitesin yapımına başlıyorum. Siparişler gelene kadar boş durmamak lazım. @KontrolKey Elimden geldiğince uğraşıyorum teşekkür ederim :) |
Bu mesajda bahsedilenler: @KontrolKey
|
Bu bölümde H vites yapımına başlıyoruz. Kullanılacak malzemeler: -Sunta parçaları -Tahta çıta -Pencere tellerinde kullanılan çıt çıt ya da bir tür menteşe -Bolca vida -Kol için çelikten bir çubuk parçası. Hemen başlıyoruz. İlk olarak uygun bir boyutta kesilen sunta parçasına plastik çıtçıtları bir platform oluşturacak şekilde vidalıyoruz. Platformun bu ilk katı sadece tek eksenli bir hareket sağlıyor. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > Vites kolumuz bu şekilde bağlanırsa sadece sağa ve sola hareket edebilir. Bu yüzden aynı sistemi 90 derece döndürüp oluşturduğumuz platforma ekliyoruz. < Resime gitmek için tıklayın > Kolu da delinen bir tahta parçasına yerleştirdik mi tamamdır. < Resime gitmek için tıklayın > Vitesimizin hareketli kısmı bu şekilde. Platformlara vitesi ortada tutması için karşılıklı birer yay eklemek gerekiyor ancak uygun bir yay bulamadım henüz. < Resime gitmek için tıklayın > Vites bölgelerini oluşturacak olan yolların bir şablonunu oluşturdum. Metal levha üzerine yapıştırılıp kesilecek. Daha kolay vites geçişleri için uç kısımlar üçgen şeklinde çizildi < Resime gitmek için tıklayın > Vites düzeni 7 ileri 1 geri şeklinde olacak. Oyukların uç kısımlarına limitör switchler yerleştirilecek. Neden 6 değil de 7 derseniz Euro Truck Simulator 2 gibi tır oyunlarında fazladan vites önem arz ediyor. Hem de fazla vites göz çıkarmaz  < Resime gitmek için tıklayın > En yakın zamanda görüşmek üzere. Malum LYS ye az kaldı  |
< Bu mesaj bu kişi tarafından değiştirildi DirtJumper -- 28 Mayıs 2017; 20:58:47 >
| Tebrikler eline sağlık. PC bağlantısı nasıl olacak? |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
| Öncelikle teşekkürler. Arduino Uno yu bilgisayara Joystick gibi gösterip üzerindeki analog girişlerine gaz fren debriyaj ve direksiyon olmak üzere 4 adet potansiyometre bağlayacağım. Kalan pinler de buton görevi görecek. |
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @ali2255
Okurken keyif aldım eline emeğine sağlık.Bu arada Kesimleri çok temiz yapmışsın hocam sırrın nedir  |
< Bu ileti mobil sürüm kullanılarak atıldı >
| Bir de benden tavsiye vitesin altına bir helezon monte et hem vites , atıyorum 1deyken geri çektiğinde (ortaya kadar) otomatik nötre gitmesini sağlar hem de tepki kuvveti oluşturarak gerçekçi bir efekt oluşturur. X eksenine bir yay koysan yeter z'ye koyunca viteste durmaz |
< Bu ileti mobil sürüm kullanılarak atıldı >

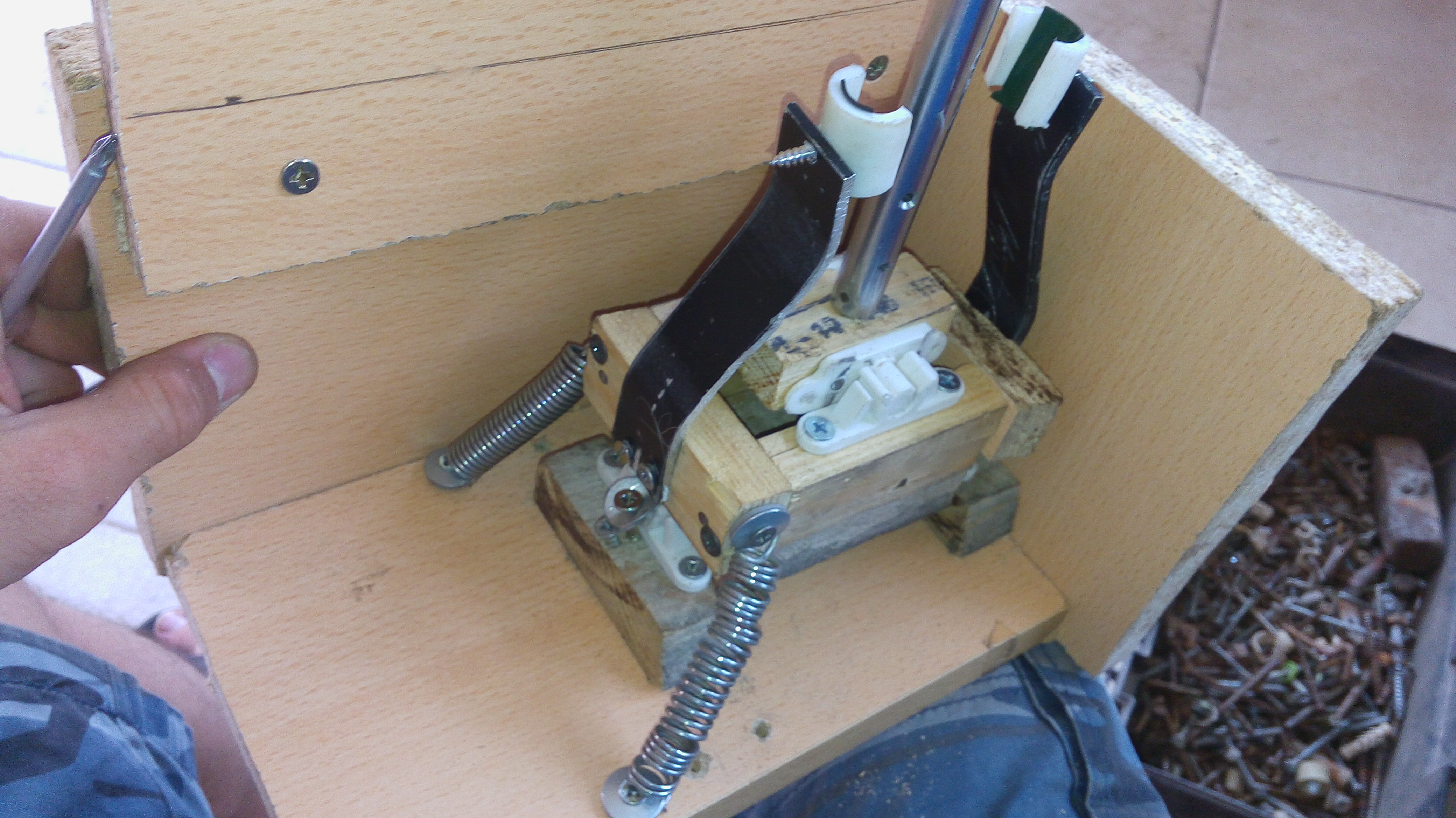

Yorumlarınız için teşekkür ederim öncelikle. Spiral kullanma konusunda pek deneyimli değilim Vites konusuna gelince de iki eksende de karşılıklı yaylar kullanmayı düşünüyorum resimdeki gibi. Vitesten düşmemesi için de z ekseninde aynı hareketli yerlerde olduğu gibi bi sistem düşünüyorum. Çamaşır mandalı gibi bir şey kolu gerekli yerde tutacak. Biraz sert olması da gerçekçi hissettirmesi için önemli. Planlar böyle < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @RX 480
|
aynen kemikli olsun bu arada beyaz parçalar pimapen sinekliği parçaları mı hocam valla çok iyi denk getirmişsin helal olsun  sonuçları da bekliyorum takipteyim |
Bu mesaja 1 cevap geldi.
Hissiyat önemli  Beyazlar aynen dediğiniz gibi sineklik parçaları. Lys geçsin siparişler gelsin daha neler neler olacak  İlginiz için teşekkürler bu arada |
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @RX 480
|

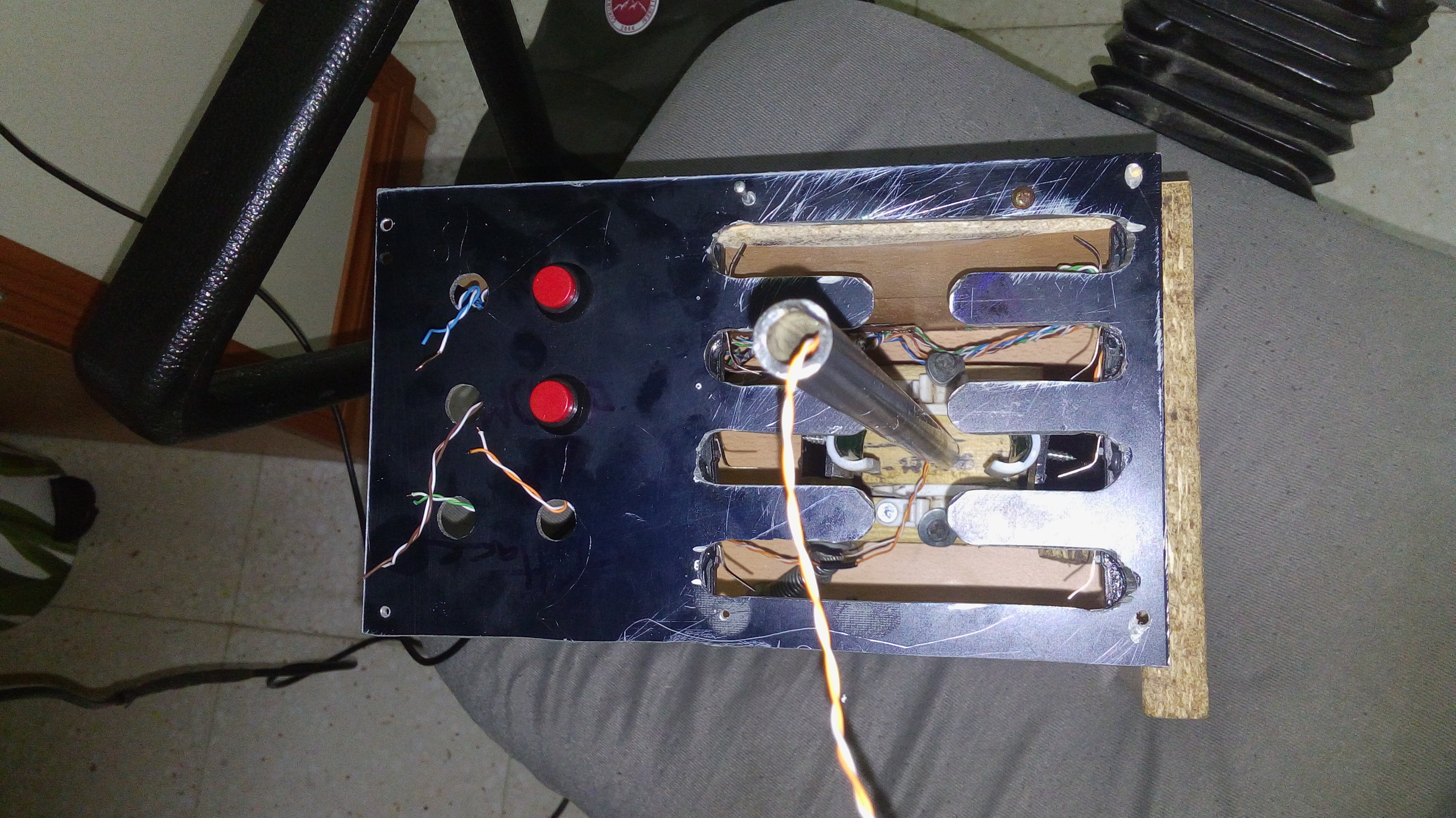

Selamlar herkese. Yeni part zamanı geldi. Bu hafta H vites neredeyse tamamlandı, Arduino kartımız geldi ve uygun şekilde programlandı.Hemen başlayalım. H vitesin bilgisayar ile bağlantısında Arduino kullanmak yerine eski bir joystickten faydalandım. Devre kartındaki tuşların pinlerine kablolar lehimleyerek uzaktan erişim sağladım. < Resime gitmek için tıklayın > Vites yollarını yapmak için resimdeki alüminyum plakaları kullandım. Bir arkadaşımın da yardımı ile (kendisinin ufak bir atölyesi var) işaretlendi ve önce delik delerek sonra da spiral kullanarak kesildi. 6 adet buton için de uygun delikler açıldı. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > Eveet. Asıl zor olan kısım şimdi başlıyor. Vitesi uygun yerde tutması gereken tutturgaçları yapmak ve ayarlamak. Oldukça basit bir sistem düşündüm. Plastik su borularından ufak parçalar kestim ve kestiğim silindir şeklindeki parçaları ortadan ikiye böldüm. Böylece kolu uygun yerde tatlı sert tutacak yapılar elde ettim. < Resime gitmek için tıklayın > Bu plastik parçaları alüminyum levhadan kalan ufak parçalarla vitesin X eksenine sabitledim. Bu şekilde vitesin konumu ne olursa olsun ileri ya da geri şeklinde kol ile beraber hareket ediyor. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > Vitesimizin çalışma mekanizmasını saklayacak olan kutunun gerekli parçalarını da kestim. Aynı direksiyon konsolunda yaptığım gibi bunu da siyah keçe ile kaplayacağım. Neden iç içe iki parça var diye sorarsanız ufak bir hesap hatasının bedeli < Resime gitmek için tıklayın > Yay arayışlarımın sonunda (hırdavatçılarda satılan uzun kapı yaylarından) evde bir adet buldum. Bu uzun yaydan iki ufak parça kestim ve karşılıklı olarak platforma vidaladım. Diğer eksen için yay kullanma gereği duymadım. < Resime gitmek için tıklayın > İşte tam burada bir sorunla daha karşılaştım. Yaylar sert olduğu için plastik hareketli parçalar sürekli yerlerinden çıkıyor ve vites kolu elimde kalıyordu. Bu sorunu da parçaların üstüne V şeklinde bükülmüş lastikli pul ve vida ekleyerek çözdüm. Aynı zamanda bu sistem parçaları sıkıştırıp biraz daha sert ve tatminkar bir his yarattı.(Bir alttaki resimde görebilirsiniz) Artık elektronik kısmına başlamanın vakti geldi. Joystick kartını yerine yapıştırdım, kabloların ucuna lehimlediğim switchleri alüminyum levhaya yapıştırdım ve uçlarındaki metal yayları kol vitese geçtiğinde tetikleyecek şekilde büktüm. Aynı zamanda kolun alt kısmına bir delik delerek vites topuzuna ekleyeceğim buton için bir çift kablo geçirdim. Biliyorum çok çirkin görünüyor ama kapalı bir kutu içinde olacağı için pek de umrumda değil  < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > Üst taraftaki alüminyum parça denemek için sabitlendi ve kozmetik olarak oldukça kötü görünüyor. Bu yüzden de siyah karbon fiber kaplama ile kaplamaya karar verdim. Ufak bir test sonrasında vites geçişlerinde yollardan dolayı birazcık takılma olduğunu fark ettim. Bunu da uç kısımları üçgen şeklinde zımparalayarak çözmeye çalışacağım. Henüz işi bitmediği için tamamen kapatmıyorum kutuyu. Lakin butonlarımız hala gelmedi  Evet vites için şimdilik bu kadar diyebiliriz. Sırada gaz, fren, debriyaj ve direksiyon hareketlerini bilgisayara aktaracak olan Arduino Uno kartımızda. Deneme amaçlı olarak 3 adet 10k ve bir adet 100k lık potansiyometreyi kenardaki bacakları +5v ve GND, ortadaki bacakları da birbirinden ayrı şekilde kart üzerindeki analog giriş pinlerine bağladım. < Resime gitmek için tıklayın > Ardından @enemeywalker'ın konusundan edindiğim bilgilerle gerekli işlemleri yaparak PC nin kartı bir joystick olarak görmesini sağladım. Test sonrasında yaptığım gözlemler şunları gösteriyor: -Sistem sorunsuz şekilde ve oldukça hassas çalışıyor. -Her potansın uç noktalarında bir miktar ölü bölge var. -10k lık potlarda sorun yok ancak 100k olan potta biraz titreme var. Çok turlu potansiyometre kullanacağım için sonuç ne olur bilemiyorum. Bir sonraki partta video eklemeye çalışacağım. Şimdilik bu kadar. Görüşmek üzere  |
< Bu mesaj bu kişi tarafından değiştirildi DirtJumper -- 6 Haziran 2017; 0:48:52 >
| kolay gelsin baya güzel gidiyor çalışmalar. Bende vakit buldukça yapmaya çalışıyorum ama çok yavaş ilerliyor. bende ilk başta direksiyon için normal pot kullandım ama daha sonra çok turlu pot ile yaptım daha hassas çalışıyor |
Bu mesaja 1 cevap geldi.
| İlginiz için teşekkür ederim. En büyük problem hassasiyet ve titreme olması zaten. Çok turlu potansiyometre ile çözülebilirse oldukça iyi olur. Sizin projenizi de gördüm oldukça güzel görünüyor elinize sağlık. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Türkayemre
| Teşekkür ederim. normal pota göre çok turlu ile daha hassas ve titreme çok daha az. tamamen geçmiyor elbette ama sorun oluşturmaz bence :) |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @DirtJumper
< Resime gitmek için tıklayın >
Öncelikle direksiyon için parçaları kesmeye başlıyoruz. Malzeme olarak galvanizli sac levha ve 10 luk inşaat demiri kullanıldı.
< Resime gitmek için tıklayın >
Gerekli delikleri deliyoruz.
< Resime gitmek için tıklayın >
Kaynak işleri halledildiğinde direksiyonumuz şekillenmeye başlıyor.
< Resime gitmek için tıklayın >
Boyadan önce.
< Resime gitmek için tıklayın >
Boyadan sonra yolda bulduğum (şaka değil cidden yolda buldum
Bu işlemlerden sonra fotoğraflamayı unuttum ancak kısaca anlatacak olursam boyanan iskeletin etrafına ince şeritler halinde polar bez sardık. Ardından sıcak silikon kullanarak annemin malzemeleri arasından yürütülen saten kurdele tarzı malzemeyi düzenli şekilde doladık.
< Resime gitmek için tıklayın >
Sıra geldi pedalları yapmaya.. Yeniden direksiyonda olduğu gibi parçaları kesmekle başlıyoruz işe.< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Pedallardan sonra keseceğimiz parçalar ise pedal kolları.(Çorap ve parmak arası terliğin mükemmel uyumu
< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Pedallara biraz eğim verdikten sonra bu şekilde görünüyorlar.
< Resime gitmek için tıklayın >
Kolların üst tarafları delindi, rahatça hareket etmelerini sağlayacak uzun bi civata yerleştirildi ve pedallar kollara perçin kullanılarak sabitlendi.
< Resime gitmek için tıklayın >
Bu işlemden sonra ise bisiklet iç lastiğinden kesilen yuvarlak parçalar hem kaydırmazlık sağlamak hem de görsellik kazandırmak için bally kullanılarak pedallara yapıştırıldı.
< Resime gitmek için tıklayın >
Direksiyon ve pedalların son hali.
< Resime gitmek için tıklayın >
En yakın zamanda görüşmek üzere.
