Cevap: Quadrocopter Yapımı(X-mode)+GPS Kk B.Board, Multiwii, DJI WOOKONG+NAZA M (4. sayfa)
O polisin quadrosu değildi kişisel çekim yapan biriydi. Kendisi forumlarada üye zaten. Onuda polis plastik mermi ile düşürdü. Silahlandırmak bence şuan için çok saçma sonuçta uçma süresi 10*13dk lık bir alet, Üzerine alacağı her ekipman en az 200-300 bindirir ki buda uçuş süresini 1-2dk azaltır. Yani 10 tane ekipman alsa en aşağı 2kg yapar ve uçuş süreside ort. 6dk ya kadar düşer. Buda bir işe yaramaz yani demek istediğim bunun kartını üretmek için bile adamlar milyonlarca dolara ofis kurup heryerine sensörler koyup en ince ayrıntısına kadar yazılım yapıyorlar silahlandırmak içinde bir o kadar daha harcamak lazım. Gaz bombasınıda düşürmez atması gerek normal silah gibi, buda quadın stabilitesini bozar. Kısaca bu normal bir vatandaşın şuan ki imkanlar ile yapabileceği bir şey değil. Polisin o küçücük phantomu tehdit unsuru görmesi çok komik bir durum. İleride yapılmazmı yapılır. Bugünkü heronlar bundan önceleri hobi amaçlıydı bu işe gönül verenler geliştirdi sonra caninin biri çıkıp hadi bunu silahlandırıp arge yapalım dedi. Sonuç bugün bir çok ülkede yüksek menzilli fpv ekipmanı kullanmak yasak. Anca yan komşunun evinin önüne kadar gidip gelirsiniz. Konuyu çok karıştırmadan bahsettiğim videonun linkini ekliyorum. Kapalı ortamda bu kadar stabil uçan bir şeyi açık ortama taşıyıp GPS eklerseniz neler başarır siz düşünün. Çok süper şekilde yazılımı yapılmış http://www.youtube.com/watch?v=AiCFtmdrvHM Videoyu izlemek için tıklayınız |
Bu mesaja 1 cevap geldi.
videoyu gördüm süper yapmışlar quadroyu dediğiniz gibi polisler düşürmüş, yanlış bilgi vermişim bizim arkadaşlarla tartışma konumuz olmuştu, quadro ile mortar tarzı silahtan ateşlenen gaz bombası gibi değil pimli ateşlenenleri kastediyorum zaten heronlarda bunların dahada gelişmişleri silah fuarında aslesanın birçok çeşitli cihazını yakından inceledim zaten benimde çalıştığım bir projede aselsan mühendislerini usb ftdi ile uğraşırken görmüştüm aselsan gibi profesyonel-büyük olmayıpda isim vermiyeceğim bazı firmalar var bu quadro tarzı, basit ucuz kolay sistemleri silah fuarlarında sergileyek gelmemiş ülkelere satıyorlar (afrika ülkeleri iyibir pazarlarıdır) |
|
arkadaşlar Quadcopter me şarz aleti alacağım sizce bu bataryayıhttp://www.hobbyking.com/hobbyking/store/__21421__ZIPPY_Compact_4500mAh_3S_35C_Lipo_Pack.html bu şarz aletihttp://www.hobbyking.com/hobbyking/store/__5548__IMAX_B6_Charger_Discharger_1_6_Cells_GENUINE_.html sorunsuz şarz edermi |
Bu mesaja 1 cevap geldi.
Yardım edecek kimse yok mu |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
şimdi farkettim, evet o cihazla linkdeki lipo pili şarj edebilirsin ben şarj cihazını ben Türk hava kurumunun hobi mağzasından almıştım, marka olarak bilemem nasıl bir alettir, gramajı 500gr pil ile ikisini alırsan toplam siparişin 1kg yi geçerse kargosu çok tutuyor |
|
https://mini.donanimhaber.com/images/upfiles/1130980/97d65a06-1a71-4325-bda9-b89e8259f7c4.jpg Derin Hocam, bu fotograftaki e-max motorlar hakkinda yorum yapabilir misiniz? ayrica halen daha fpv sisteminizin yorumlarini bekliyorum. |
Bu mesajda bahsedilenler: @Derin_KarayeL
|

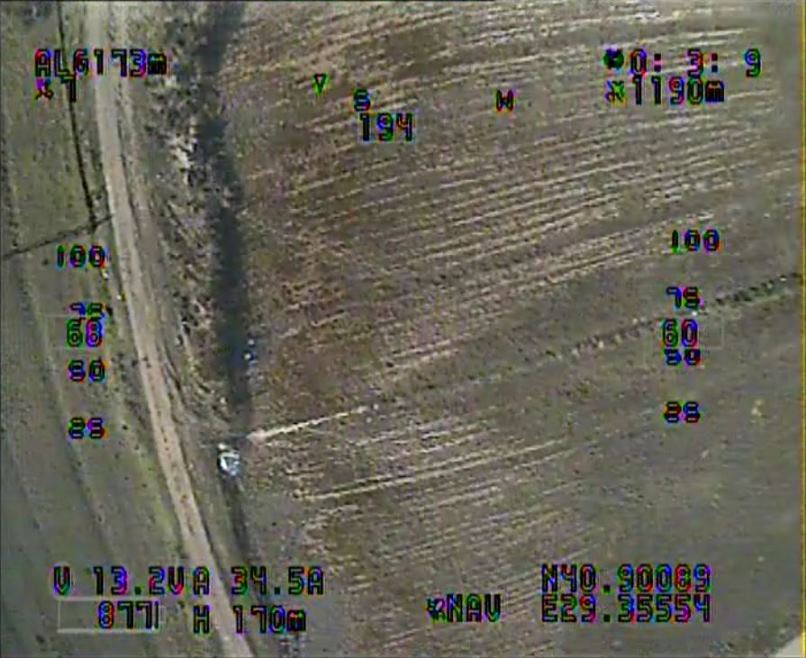

fatsahrk gözlükle, feiyu tech kontrol kartı ile uçuştan aldığımız bir resim gözlüğün linkleri; FatShark Dominator 3rd Generation modular FPV System; http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=19445 FatShark Dominator 5.8ghz Module. http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=19447 ImmersionRC 5.8GHz Circular Polarized spiroNet Antenna http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=27750 ImmersionRC 5.8Ghz Audio/Video Transmitter - FatShark compatible (600mw) http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=17507 Turnigy 1000mAh 3S 25C Lipo Pack http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=9164 şuan resim yüklemede sorun var galiba < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @zengier
|
2 video 1.si naza lite ve wookong kontrol kartlı 2 quadro ile 2.si wookonng ile hava çekimi http://youtu.be/HqrKgQVC1-0 http://youtu.be/6g0HlnWKR-o |
Bu mesaja 1 cevap geldi.
|

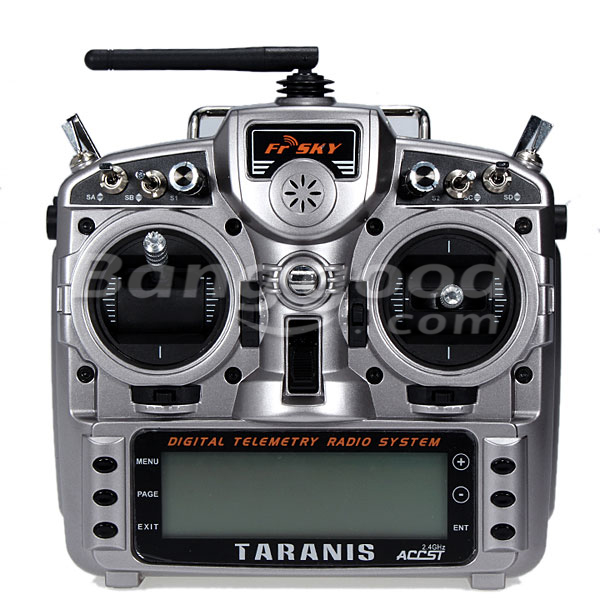

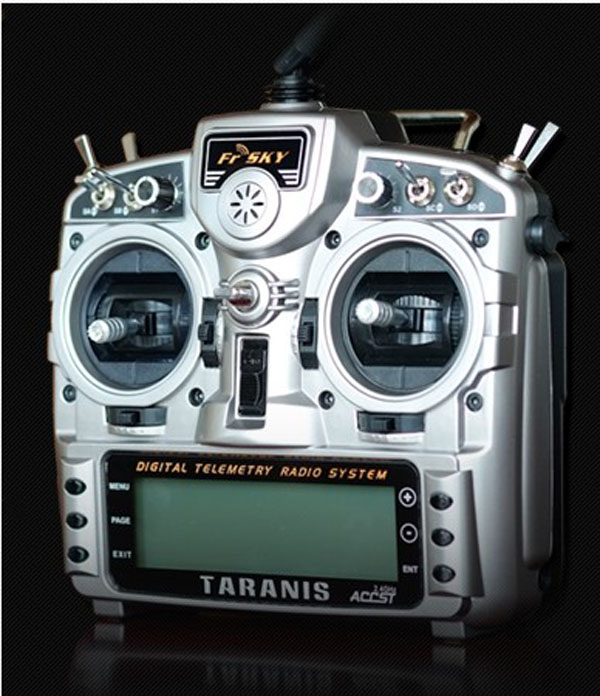

az önce bangood dan kumanda sipariş verdim, çok araştırdık kumanda konusunda en son buna karar verdik bir çok forum sitesinden araştırmıştık FrSky 2.4GHz ACCST Taranis X9D Transmitter fiyatı 213.99 paypal ödemesiyle günün kurundan 440tl birçok siteden araştırdım fiyat olarak uygun geldi artı kutusunun da olması büyük avantaj http://www.banggood.com/FrSky-Taranis-16CH-Transmitter-For-RC-Models-p-71461.html Brand Name: Frsky Item Name: FrSky Taranis transmitter Specification: Up to 16 channels Four ball bearing gimbals Two-modules, two systems - one internal FrSky 2.4G module fitted - external JR module slot For Spektrum DSM-2 and DSM-X Three selectable modes - D8 (8ch telemetry) - D16 (16ch full duplex telemetry) - LR12 (12ch long x3 range non-telemetry) TX with factory-installed software - ready to programme and use Simple Mode Change - no need to open the case at all Super-low latency (approx 1/3 of current) FrSky Receiver Match RSSI - Received Signal Strength Indication FrSky Smart Port Audio speech output - alarms, values, settings etc 212x64 backlit LCD, USB, SD card slot Package Included: 1 x transmitter 1 x battery 1 x charger 1 x manual 1 x aluminum case 1 x neck strap < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
|
kumanda için lazım olan alıcı verici modülüü bugün e-bay dan sipariş verdik 440tl kumanda tuttu 200tl de alıcı verici modülü şuan görünün 640tl ye mal oldu FrSky 2.4G S.Port JR/Graupner Type 16ch Duplex Telemetry Module S.Port l http://www.ebay.com/itm/310728694366?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649 Frsky X8R 16 channel S.Bus Smart Port RC Receiver DHT, DJT, DFT, DHT-U modules http://www.ebay.com/itm/310707206054?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649 korgoların gelmesini sabırsızlıkla bekliyorum < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
|
bu viedoyu bu gün buldum adam 97 dakika havada kalmış quadrosu ile, Quadcopter details: -Custom CF frame built from 12mm tubes and 1m~3mm CF plate. - RCTimer 17x5.5 CF Props - Turnigy Plush 12A ESC's running BLHeli firmware - RCTimer 5010 - 360Kv motors - Panasonic NCR18650 13,600A battery pack - Bareduino Arduino FC with MPU6050 - OrangeRX DSM satellite RX - AUW 1296 grams with battery - Frame AUW is 499 g Everything is COTS (standard, off the shelf) equipment. youtube linki; http://www.youtube.com/watch?v=2ScZ8zDsVvk&feature=youtu.be sayfanın linki; http://diydrones.com/profiles/blogs/my-97minute-06second-record-quadcopter-flight |
|
En Son uçuş denemelerimizden 3 Quadrocopter ile aynı anda 1. Wookong 2 . ve 3. Naza lite kontrol kartlı youtube linkli https://www.youtube.com/watch?v=-y_elERjVUI |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
aynen atmel  kartın üzerinde ftdi var bana lazım olan şu aslında Link esc sıkıntı çıkarırsa simonK basmayı düşünüyorum. neme lazım hazırda bulunsun istiyorum. Parçaları özellikle tek yerden gelmesini istedim. HK de bulabildiğim parçalarla birşeyler yapmaya çalıştım. Google amca sağolsun aynı kartı kullananlar bulunuyor. GPS ve fc aynı kullanan bi eleman buldum. RCGtoups Link En kötü paslaşırım diye düşünüyorum. Bakalım parçalar gelsin yavaş yavaş buradan sergileyerek toplamaya başlayacam. Bu arada evet H frame gerçekten de güzel duruyor yerleşim alanı biraz da fazla olduğu için tercih sebebim oldu İnşallah gümrükçü amca önceki akşamdan karısıyla falan kavga etmez |
< Bu mesaj bu kişi tarafından değiştirildi Rusty -- 11 Eylül 2013; 20:20:19 >
Bu mesaja 1 cevap geldi.
|
DJI Naza Fail Safe Test with Manuel Operation :))))))) http://www.youtube.com/watch?v=2U9UaxAZl20 |
Bu mesaja 3 cevap geldi.
Boscam kullanıyorum hem fiyatı uygun hemde kaliteli. Dronesvision garanti de veriyor, 1 Yıl hemde :) http://www.dronesvision.net/en/wireless-av/361-boscam-rc805-58ghz-band-e-wireless-av-receiver-vrx-for-fpv-wireless-cctv-cameras.html http://www.dronesvision.net/en/wireless-av/432-boscam-ts-351-58ghz-band-e-200mw-wireless-av-transmitter.html Anten olarak:http://www.rcshutter.com/index.php?route=product/product&path=68&product_id=69 Bu sistemler parazitsiz 800-1000m gidenler var. Gözlükte bu:http://www.hobbyking.com/hobbyking/store/__33475__FatShark_BASE_SD_FPV_Headset.html Amaç hobi ise bu set çok çok iyidir  FPV Kamerasıda isterseniz:http://www.securitycamera2000.com/products/600TVL-SONY-SUPER-HAD-CCD-D%252dWDR-Color-Board-Camera-with-OSD-Menu-DNR.html .. Sizin verici marka olarak iyi ama pek doğru değerleri vermediğini söyleyen kullanıcalar var. İleri seviye bir şeyler isterseniz eğer, Bende şuanki seti mini fpv ye aktarıp, Ötekine de bunları alabilirim Bu set:http://www.hobbyking.com/hobbyking/store/__43724__Boscam_5_8g_600mw_32CH_FPV_Wirless_AV_Tx_Rx_Set_TS832_and_RC832.html Veya maddiyata göre bu set:http://www.hobbyking.com/hobbyking/store/__38604__ImmersionRC_DUO5800v3_5_8GHz_Diversity_Receiver_w_GS_Link_Dual_Output.html http://www.hobbyking.com/hobbyking/store/__46362__Boscam_Thunderbolt_2000mW_5_8GHz_FPV_Transmitter.html 2W tabiki çok fazla bir değer ama uzaklık denemesi için alınabilir, 200mw bile çok fazla ısınırken bu nasıl olur kimbilir, Bence Boscam'in setini alın memnun kalırsınız, 600mw ile de 2km gidilir. |
Bu mesaja 1 cevap geldi.

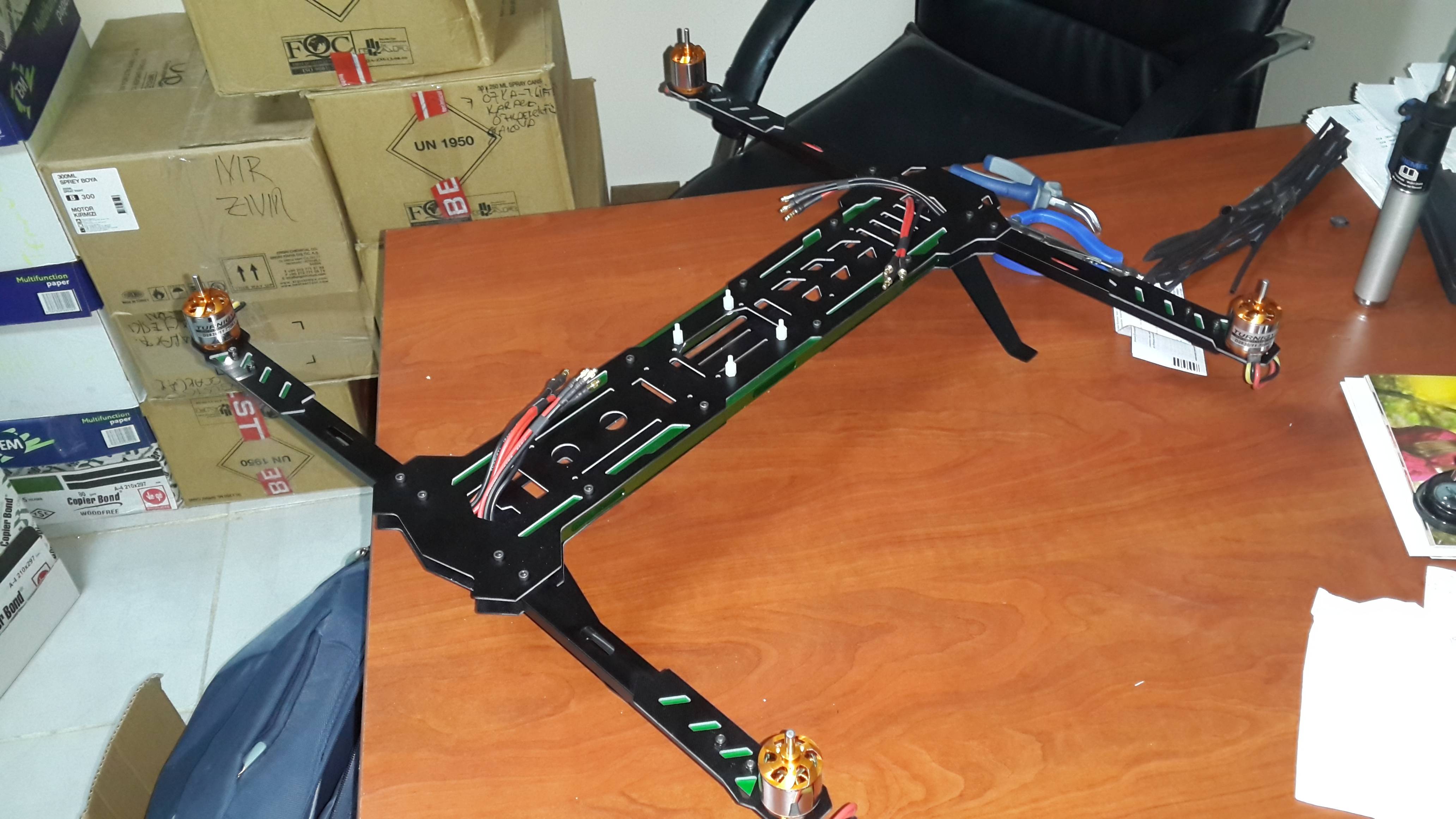

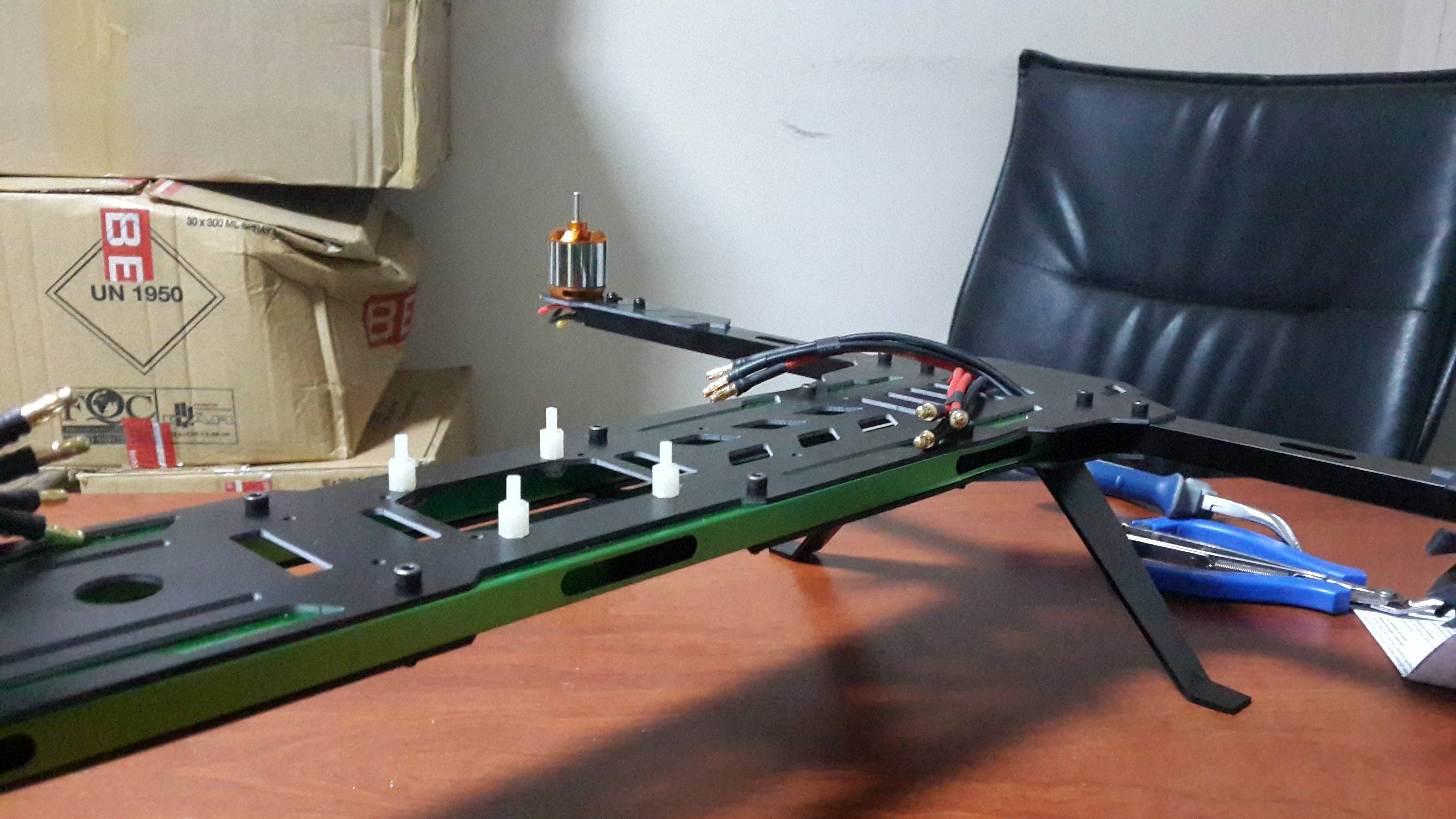

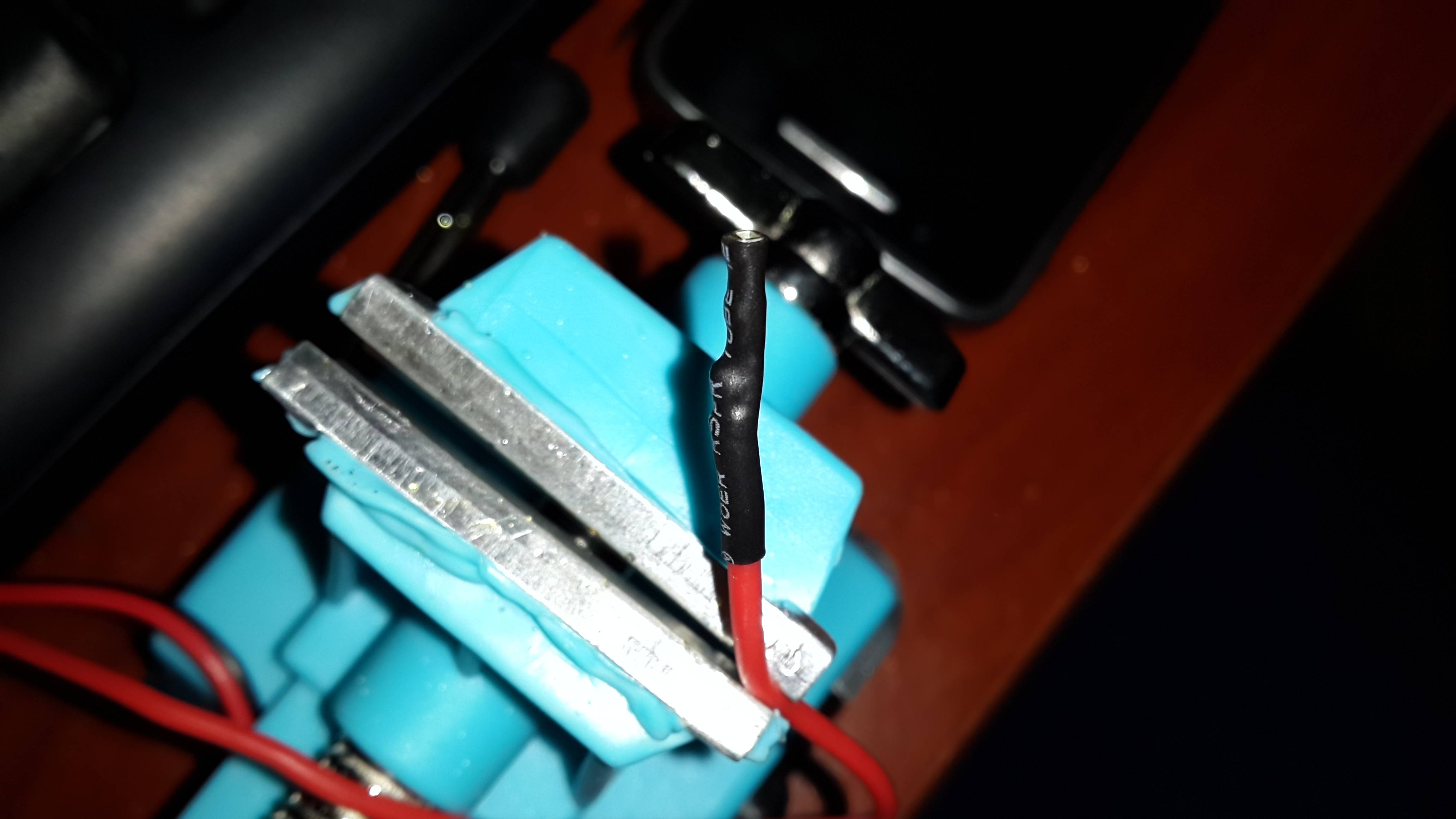

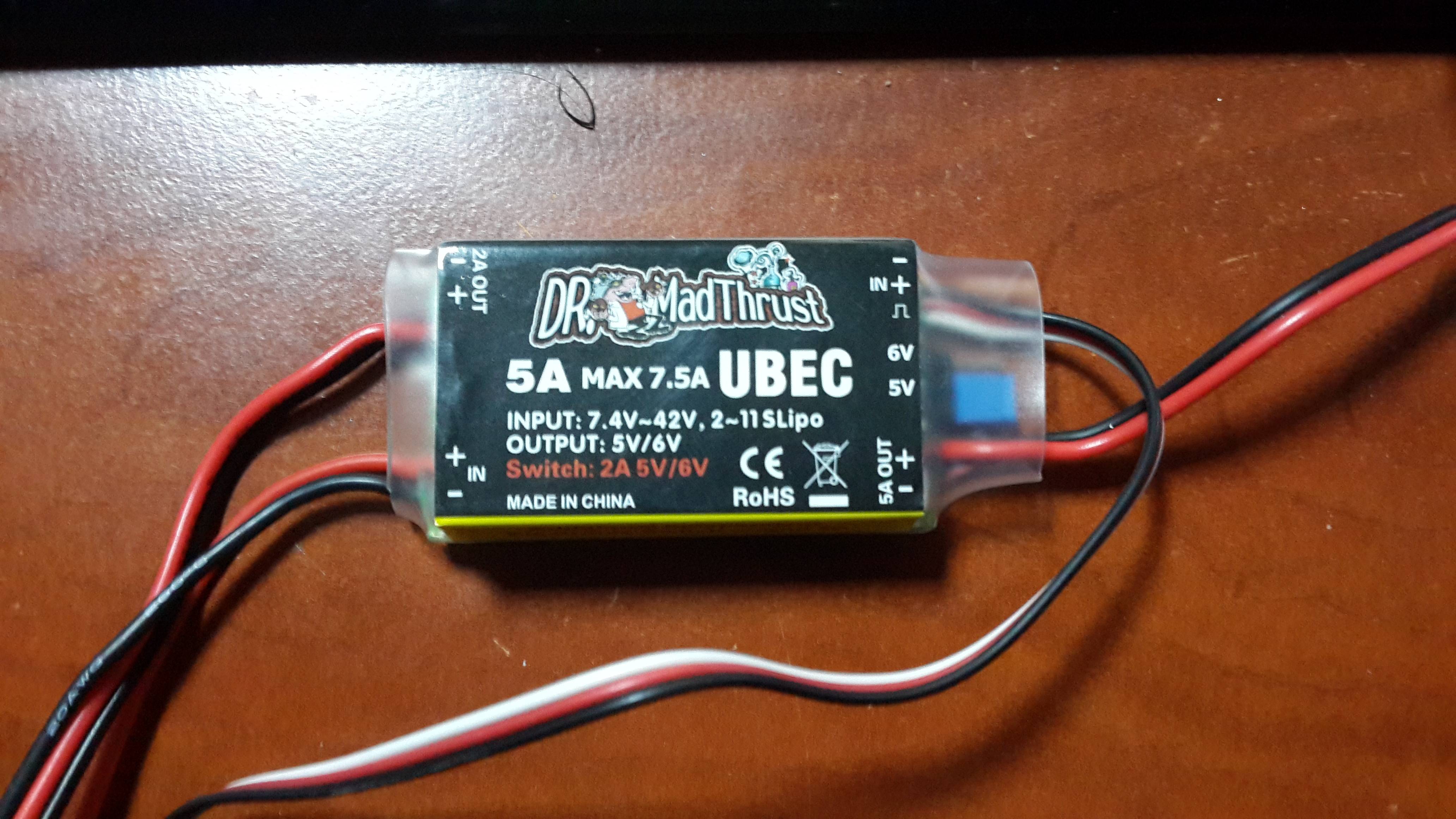

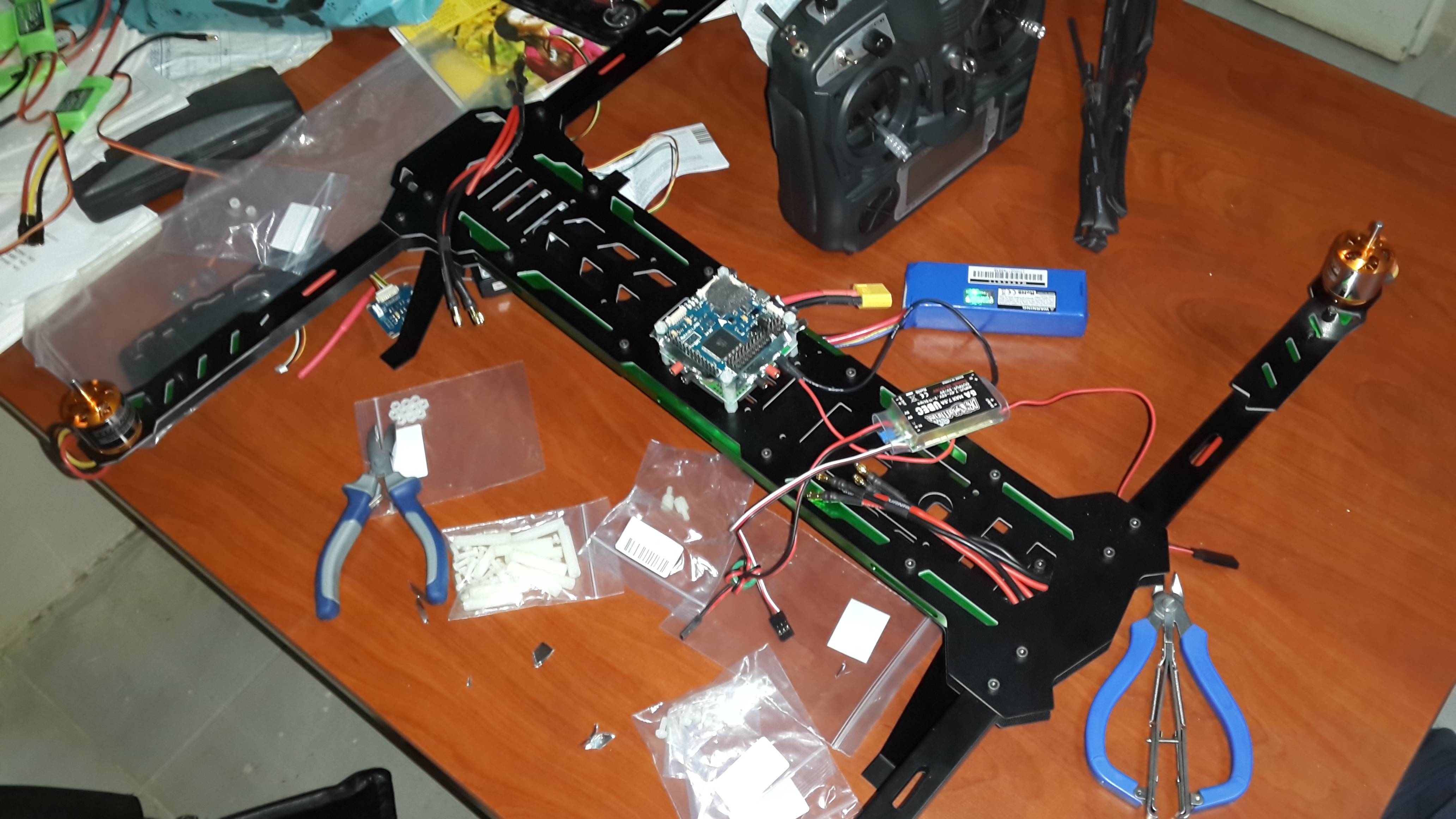

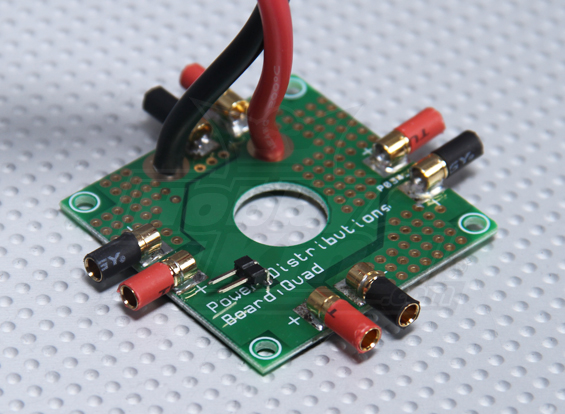

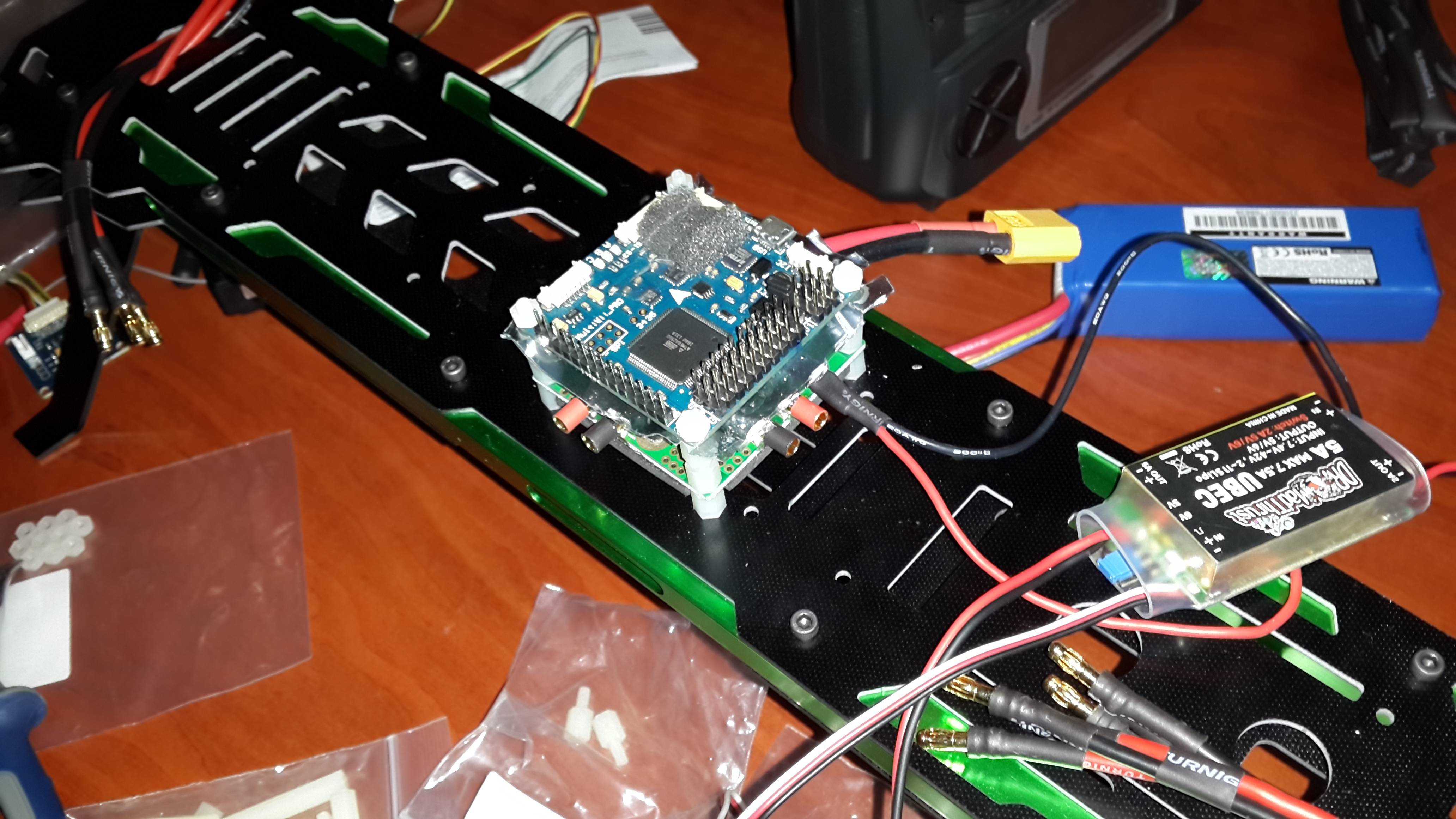

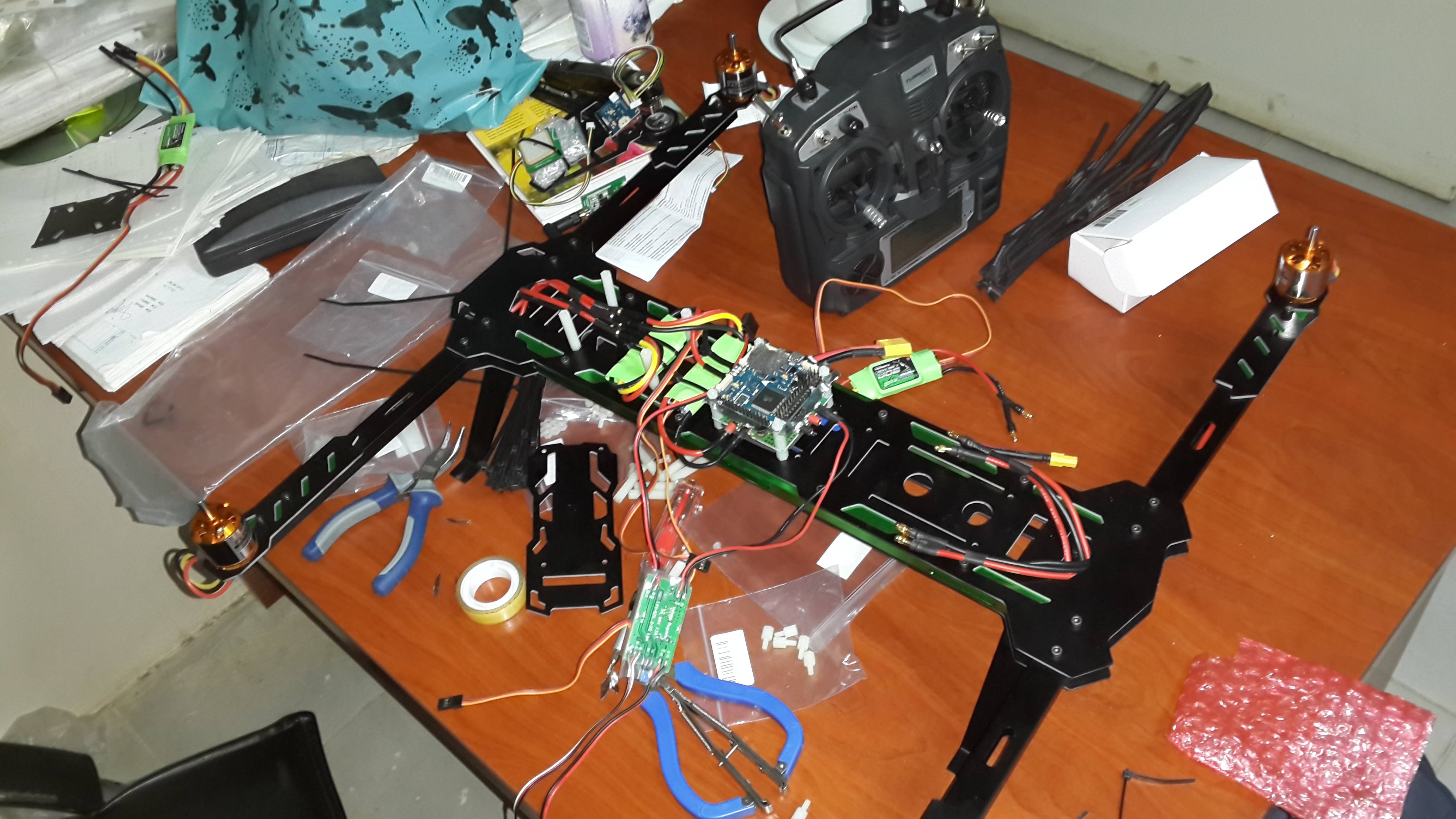

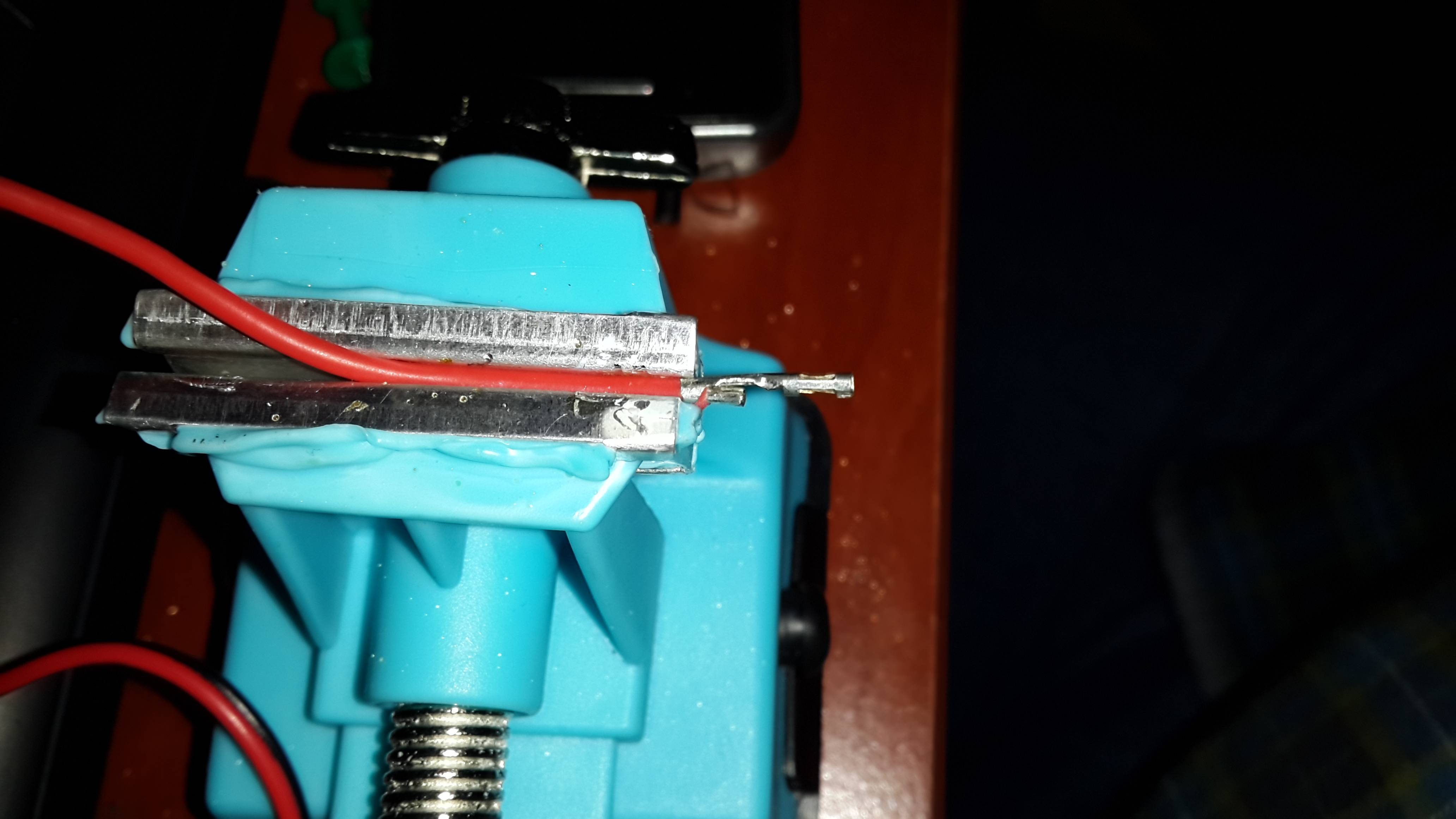

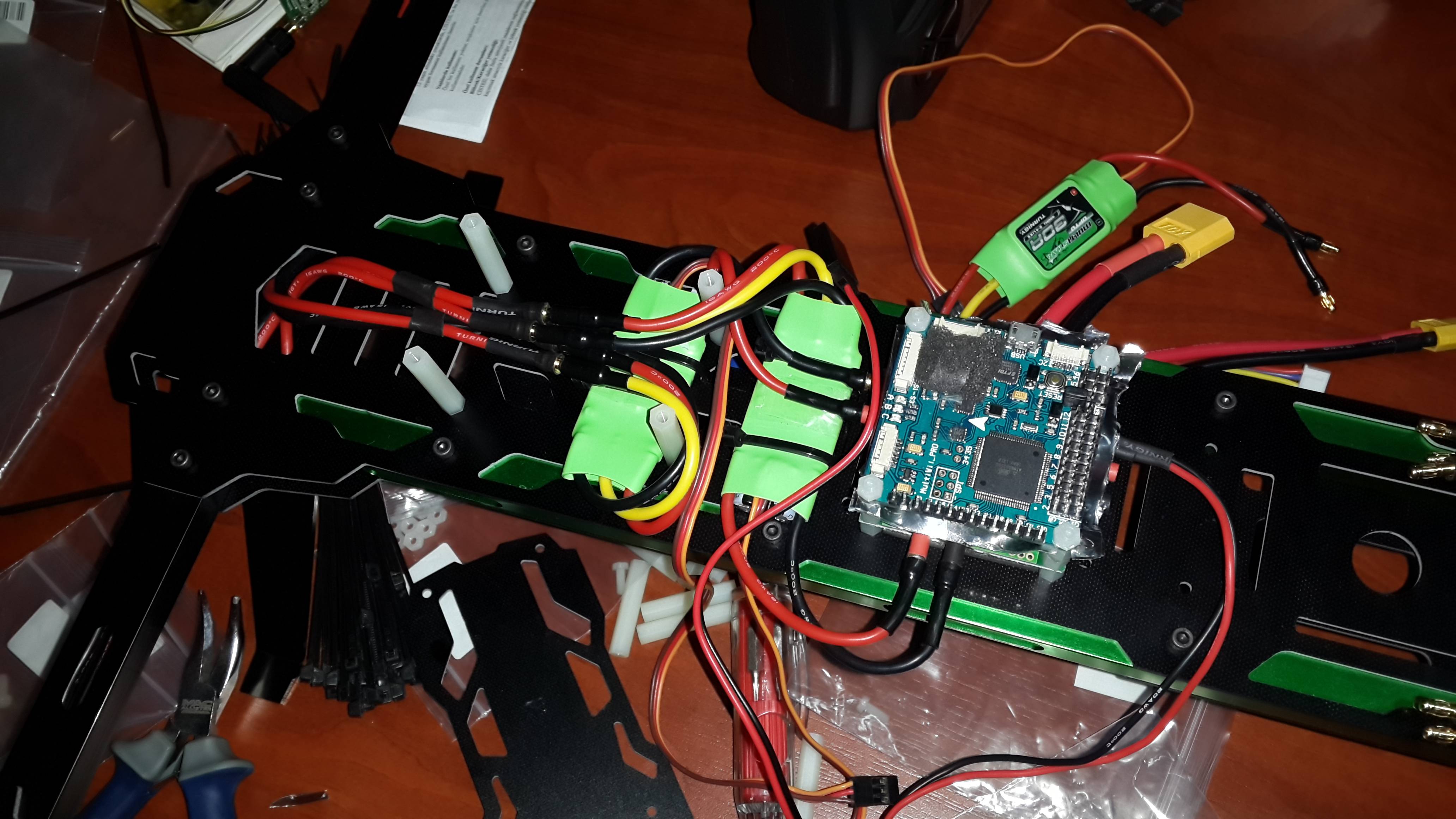

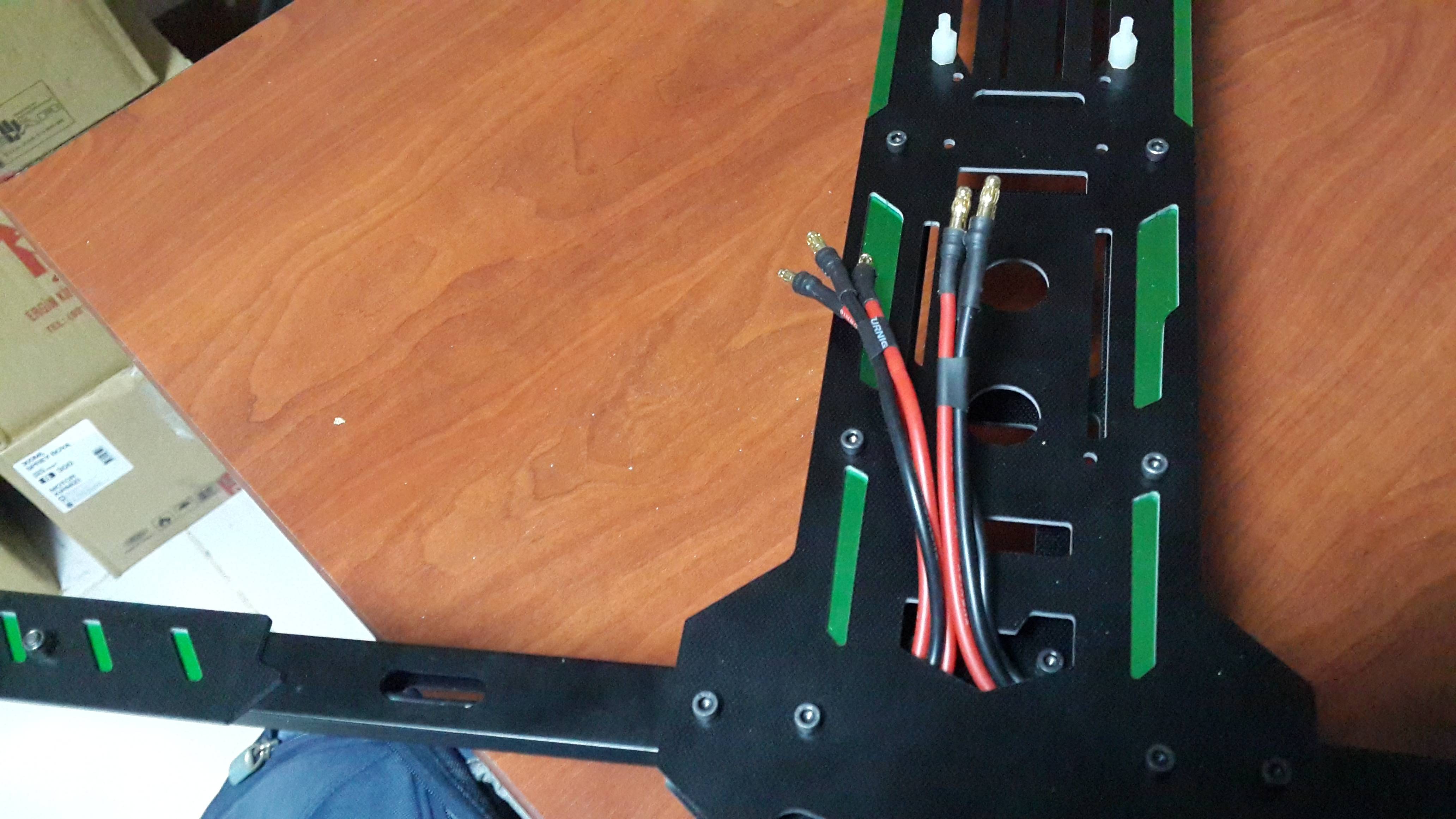

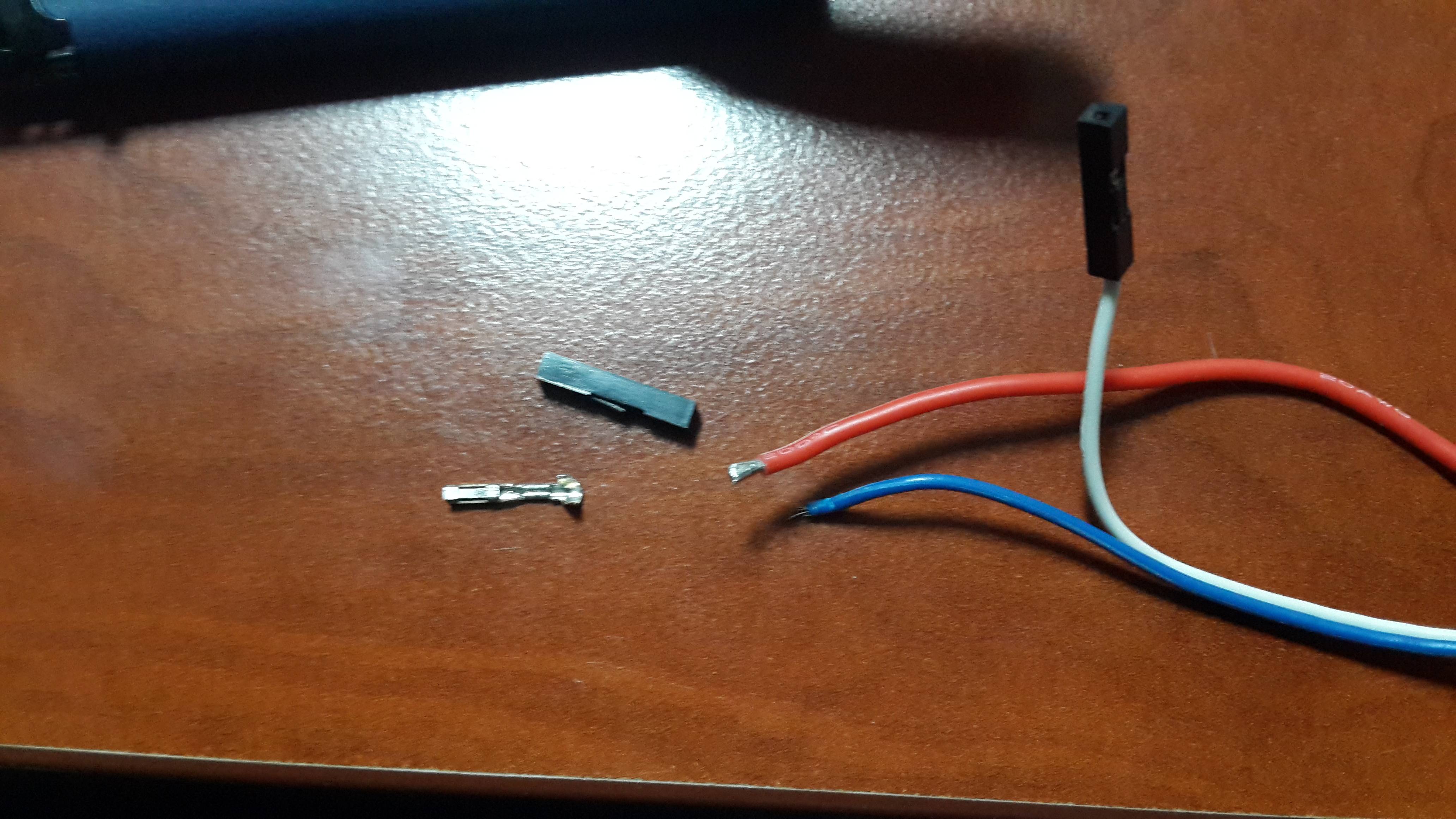

Parçalarımın çoğu sonunda ulaştı  Geriye propeller, şarj aleti, minim osd, ve ne olur ne olmaz diye aldığım hkpilot mega kontrol kartı (apm, ardupilot) kaldı. Onlar da istanbuldan yola çıktılar  < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > İlk olarak frame i topladım, motorları monte ettim. Forumlarda okuduğuma göre (http://www.rcgroups.com/forums/showthread.php?t=952523 ) uzun batarya kabloları zaman içinde esc leri öldürdüğü için motor kablolarını uzatmaya karar verdim. Uzatmaların hepsini el ile konnektöre lehimleyip makaronladım. Ortalıkta kablo bağırsağının olmaması ve çirkin bir görüntü oluşmaması için kabloları kolların içerisinden geçirdim. Ortadaki 5x5 lik vida delikleri bana lazım olduğu için (fc ve power distribution board) plastik vidaları deliklere taktım. < Resime gitmek için tıklayın > Resimdeki erkek header ı bec bağlatısı için kullanacam. Bec olarak DrMadThrust ın 5+2 A UBEC ini aldım. 2A kanalı bec den çıkan ve alıcıya bağlanan bir kanal ile standby durumunda alıcının açık kalıp modelin çalışmadığı durumlarda kumandadan switch ile 2A kanalının çalışıp çalışmaması atanabiliyor. < Resime gitmek için tıklayın > Elimde dişi header konnektör olmadığı için biraz işçilik gerekti. Başka bir yerden söktüğüm header ları bec in kablosuna lehimleyip makaronladım. Gayet orjinal oldu < Resime gitmek için tıklayın > Kurşunsuz lehim ile ilk defa çalıştığım için tezgahımı sıcak hava tabancası ile erittim malesef < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Güç dağıtım kartının üzerine yeniden vida ekleyerek FC yi yerleştirdim. Araya ne olur ne olmaz babında statik poşetten kestiğim bir parça yerleştirdim. < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Ön kısımın ESC larını monteledim. ESC leri normal olarak test ettikten sonra direkt simonk bastım. Eskisinden çok çok daha iyi oldular. < Resime gitmek için tıklayın > Bu günlük bu kadar yeter dedim. Saat şu an 12:30 oldu, yarın sabah 6:30 da işe gideceğim. Zamanın nasıl geçtiğini anlamadım . Devamı gelecek... < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi Rusty -- 7 Kasım 2013; 0:27:59 >
Valla benim paralar suyunu çekti bankalarla aram bozulsun istemiyorum  Şu an hiç bir şey alabilecek durumum yok. 2 ay sonra stokta olursa bundan alacam; http://www.hobbyking.com/hobbyking/store/__24965__rmilec_ts4047_10ch_2_5w_uhf_module_system_w_receiver_jr_module_.html Birde arabaya niyetlendiğim için bugün bir volkswagen e bir de toyotaya uğradım fiyatlar fena, boş arabalar 50 den aşağı değil az aksesuar alayım desen hemen 60 a dayanıyor  ne yapacam bilmiyorum |
< Bu ileti tablet sürüm kullanılarak atıldı >
|
motorlar rc timerden aldık zaten aldığım motorun linki, bu aralar kargo süreleri uzadı gibi, geçen gün iki telli ye takılan kargoyu pil zannederek gittiğimde takılanın turngy 9x kumanda olduğunu görfüm hk dan almıştım 2 haftada gelmiş oldu şaşırdım şuana kadar aynı kumandadan 4 yada 5 tane aldık ilk takılan :) yaww neler neler var gümrükte bir eleman vardı hpi nitrolu arabası takılmıştı ptt nin gönderdiği kağıtta 7 iş günü içinde gitmezsem iade olacağı yazıyordu, benden de sadece 3,5tl aldılar depo ücretiymiş oda 5010-14 360KV Multicopter Brushless Motor http://www.rctimer.com/product_575.html |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @icais
Bu işinizi fazlasıyla görür:http://www.hobbyking.com/hobbyking/store/__21421__ZIPPY_Compact_4500mAh_3S_35C_Lipo_Pack.html
