Cevap: Quadrocopter Yapımı(X-mode) GPS Kk B.Board, Multiwii, DJI WOOKONG NAZA M

13 yıl

Yüzbaşı

Konu Sahibi

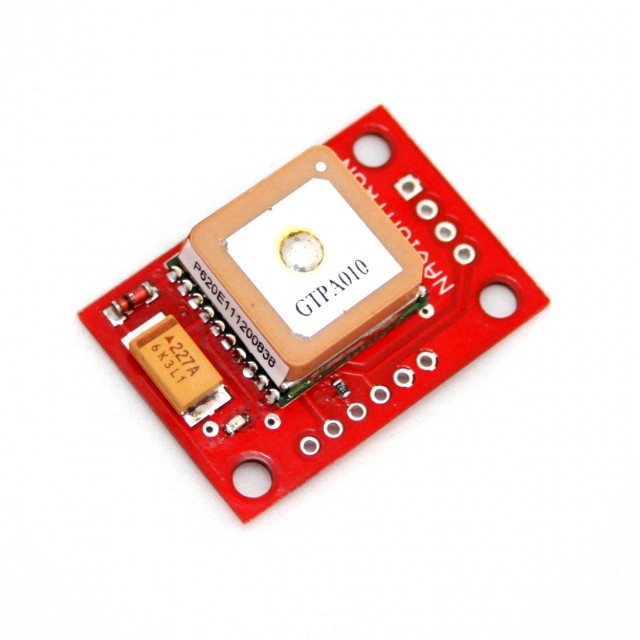

internetten siparişini verdiğim gps modülü I2C gelince multi ii ye bağlıyacağım yazılımsal olarak zorlayacak gibi ama hallederiz

< Resime gitmek için tıklayın >

C

cagrisma

13 yıl

Teğmen

quote:

Orijinalden alıntı: Derin_KarayeL

quote:

Orijinalden alıntı: cagrisma

Merhaba,

Çalışmalarınıza quardcopter lerin programlanmasida dahil mi? (yani uygun bir mikroişlemci alıp programlama)
yada parçaları alıp birleştirerek mi çalışıyorsunuz ?

zaten işin esas kısmı orası işlemciyi programlamak, gerisi lego yapmak gibi ardino 1.0 üzerinden yazılımı işlemciye atıyoruz analiz programı ile kontrol ediyoruz önceki kk kartında da atmel 168 vardı bu multi wiide atmel 328 serisi işlemci var uygun komutları ve değerleri giriyoruz

yani demek istedigim ardinuo ile attıgınız yazılımın tamamını sizmi yazıyorsunuz yoksa acik kaynak kodlu yazılımlarai atarak parametreleri mi degistiriyorsunuz ?

sormamim sebebi; benimde bu tarz calismam varda, belki gorusleriniz almak isterim kodlamada

Bu mesaja 1 cevap geldi.

D

Derin_KarayeL

13 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: cagrisma

quote:

Orijinalden alıntı: Derin_KarayeL

quote:

Orijinalden alıntı: cagrisma

Merhaba,

Çalışmalarınıza quardcopter lerin programlanmasida dahil mi? (yani uygun bir mikroişlemci alıp programlama)
yada parçaları alıp birleştirerek mi çalışıyorsunuz ?

zaten işin esas kısmı orası işlemciyi programlamak, gerisi lego yapmak gibi ardino 1.0 üzerinden yazılımı işlemciye atıyoruz analiz programı ile kontrol ediyoruz önceki kk kartında da atmel 168 vardı bu multi wiide atmel 328 serisi işlemci var uygun komutları ve değerleri giriyoruz

yani demek istedigim ardinuo ile attıgınız yazılımın tamamını sizmi yazıyorsunuz yoksa acik kaynak kodlu yazılımlarai atarak parametreleri mi degistiriyorsunuz ?

sormamim sebebi; benimde bu tarz calismam varda, belki gorusleriniz almak isterim kodlamada

Hmm anladım demek istediğinizi, açık kaynak kodlu yazılımdan parametreleri değiştiriyorum bazen ihtiyaç olan komutlarıda ekliyorum bende programcılık mezunuyum, daha önce pic serisi micro işlemci programlakla ilgili bikaç projede çalışmıştım atmel seriside yabancı gelmedi, ama bu projede nadiren komut giriyorum daha doğrusu ek komut girmemeye çalışıyorum

F

funnel

13 yıl

Binbaşı

quote:

Orijinalden alıntı: Derin_KarayeL

quote:

Orijinalden alıntı: funnel

Çalışma çok güzel aynı frame ve crius mwc'den bendede var. PID ayarlarınızı söyleyebilirmisiniz?

MULTİ Wİİ 2.0
P I D
roll 3,6 0,030 30
pitch 3,6 0,030 30
yaw 8,0 0,20 00
Alt 0,0 0,00 00
Vel 0,0 0,00 00
GPS 0,0 0,00 00
Level 7,0 0,045 100
MAG 4 0,000 00
RC RATE 0,90
EXPO 0,65

Bu değerleribir dene eğer istediğin stabilazasyonu tutturamazsan P yi 0,1 I yı 0,020 D yide 10 arlık oranlarla ayarlamayı deneyin

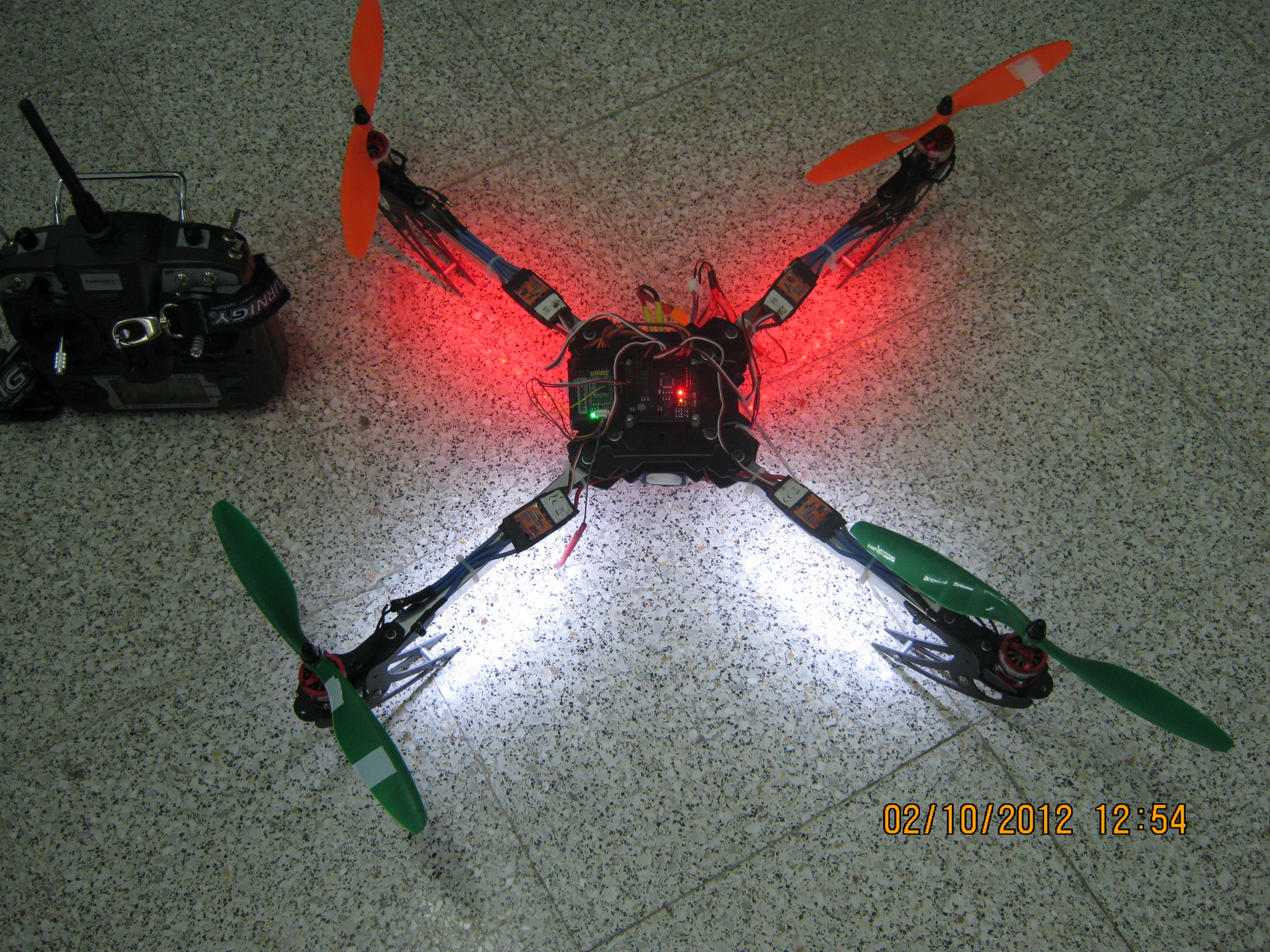

Benim quadcopter de bu:
< Resime gitmek için tıklayın >
x mod olarak kullanıyorum. bir kaç gün önce pid ile uğraştım. tam değerleri tutturamadım. Rüzgarı görünce yera düşüyor. Allah'tan bluetooth modül almıştım kablo ile uğraşmadan hemen ayarları değiştirebiliyorum. Bu değerleri bugün bende deneyeceğim teşekkürler paylaşım için.

Gördüğüm kadarıyla Alt ayarlaını sıfırlamışsınız. Barometrik sensörü kullanmıyorsunuz sanırım. ben 2,0.020,0 ayarıyla sabil sayılabilecek değer elde ettim tavsiye ederim.

Gps modulü bende almak istiyorum ama daha çok yol kadetmem gerek. Rüzgarda düz tutmayı başarabilirsem FPV yapacağım. Elimde verici alıcı set mevcut. O günlere gelirsem videoları paylaşmayı dört gözle bekliyorum.

Bu mesaja 1 cevap geldi.

D

Derin_KarayeL

13 yıl

Yüzbaşı

Konu Sahibi

sizin cihazda güzel olmuş biz kaç defa ayakları kırdık kaç defa pervaneler en son frame yi bile fena yamultmuştuk çok tadilat gördü
ben kumandadan kanalın birini acc yi açıp kapatmak için atadım, acc yi açınca hoverde stabil kalıyor sadece rüzgar yiyince kayıyor
siz sadece cayro ilemi uçuyorsunuz acc yi kullanıyormusunuz?

Bu mesaja 1 cevap geldi.

F

funnel

13 yıl

Binbaşı

quote:

Orijinalden alıntı: Derin_KarayeL

sizin cihazda güzel olmuş biz kaç defa ayakları kırdık kaç defa pervaneler en son frame yi bile fena yamultmuştuk çok tadilat gördü
ben kumandadan kanalın birini acc yi açıp kapatmak için atadım, acc yi açınca hoverde stabil kalıyor sadece rüzgar yiyince kayıyor
siz sadece cayro ilemi uçuyorsunuz acc yi kullanıyormusunuz?

Bende önceden Hobbyking kk kart vardı. Üzerinde sadece gyro var. Hiç stabil değildi. Ozamandan beri bu gyrodan nefret ediyorum. Acc mükemmel bişey, bende sürekli açık. 1 konumda acc, 2 konumda acc+mag, 3 konumda acc+mag+baro aktif hale getiriyorum.
Dün rüzgarda Pid ayarlamaya çalışırken ayaklardan biri ve pervane kırıldı, nazar değdi sanırım :) Pervaneler 11x4 bendekiler büyük sanırım. 9 yada 8 inç pervane takmayı düşünüyorum. bence daha stabil olacak.

Bu mesaja 1 cevap geldi.

D

Derin_KarayeL

13 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: funnel

quote:

Orijinalden alıntı: Derin_KarayeL

sizin cihazda güzel olmuş biz kaç defa ayakları kırdık kaç defa pervaneler en son frame yi bile fena yamultmuştuk çok tadilat gördü
ben kumandadan kanalın birini acc yi açıp kapatmak için atadım, acc yi açınca hoverde stabil kalıyor sadece rüzgar yiyince kayıyor
siz sadece cayro ilemi uçuyorsunuz acc yi kullanıyormusunuz?

Bende önceden Hobbyking kk kart vardı. Üzerinde sadece gyro var. Hiç stabil değildi. Ozamandan beri bu gyrodan nefret ediyorum. Acc mükemmel bişey, bende sürekli açık. 1 konumda acc, 2 konumda acc+mag, 3 konumda acc+mag+baro aktif hale getiriyorum.
Dün rüzgarda Pid ayarlamaya çalışırken ayaklardan biri ve pervane kırıldı, nazar değdi sanırım :) Pervaneler 11x4 bendekiler büyük sanırım. 9 yada 8 inç pervane takmayı düşünüyorum. bence daha stabil olacak.

bende de 10x4.5 pervaneler, rüzgarda ve havada pid ayarı yapmanız zaten riskli ben pid ayarlarını evde salaonda yapıyorum :) kk kartları beni varya beni yaşlandırdı :)

Bu mesaja 1 cevap geldi.

A

alimakkaya

13 yıl

Binbaşı

PI ayarlari evrensel degil, yani elinizdeki frame gore, kullanilan motor/pervane larin sahip oldugu trusta, esc lere gore degisen degerlerdir ve her quada gore deneyerek uygun degerler bulunmalidir. (yani oyle imis, ben de ugrastikca ogrendim bunu) . PID ayarlarini yapmanin en kolay yolu ipe asmak. Bunun icin yapilmasi gereken quadi on-arka ekseninde bir ipe gergin bir sekilde asmak (ben balkon demirlerini kullandim, ama X camasir askilari da is gorur sanirim bunun icin. ayrica iki tane agirlik ile baglamadan germe islemini yapabilirsiniz.

Germeden sonra ayarlar sifirlanip yavas yavas P ve I degerleri arttirilarak uygun degerler bulunduktan sonra ucusa cikmak gerek.

Frame olarak X525 kullandim (23 dolar) , yakin zamanda iki adet X550 aldim, bir de elimde 12x12 Aluminyum cubuk var, ondan da bir adet H quad yapmayi planliyorum. ama halen daha pilotluk konusunda ogrenecek cok sey var. bunu da simulator ile halledecegiz galiba.

Bu mesaja 1 cevap geldi.

R

Raist_can

13 yıl

Yüzbaşı

Selam ;

http://www.goodluckbuy.com/dji-f450-multicopter-quadcopter-frame-kit-combo-with-esc-motor-propeller.html içindekiler ;
190$

- 1 x DJI F450 Quadcopter Frame
- 4 x 30A OPTO ESC
- 4 x 2212 Motor
- 2pair x 8" Propeller CW&CCW
- 2pair x 10" Propeller CW&CCW

Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

Şimdi motorlar & esc & gövde & pervane'ler tamam.

Alınıcak Malzemeler ;

1) Multiwiikart ( Belirleyemedik daha ) Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

2) Kumanda'da 2 - 3 çeşit fiyat çıktı.

http://www.hobbyking.com/hobbyking/store/__8992__Turnigy_9X_9Ch_Transmitter_w_Module_8ch_Receiver_Mode_2_v2_Firmware_.html

53$

http://www.hobbyking.com/hobbyking/store/__24899__Turnigy_4X_FHSS_2_4ghz_Transmitter_and_Reciever_Mode_1_.html

27$

Fiyat farkı yarı yarıyayken hangisini almamızı tavsiye edersiniz. Ama birinde uçuş kontrol ve daha rahat ayarlanabiliyorsa pahalı olanı alabiliriz.

3) Batarya

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=11919

26$ ( 2 adet mi alalım uçuşu 10-15 dk yapabilmek için ? ) Yada daha farklı batarya önerir misiniz ?

4) Üstüne hafıza kartlı 30 fps 5 mp bir camera koyucaz. 27 gr agırlığı. Fiyatıda 30 dolar bişidi. Linki bulamadım evdeki pc'imde olmadığımdan dolayı. Sİstemi bu şekilde yapıcaz.;

Eksik olan şeylerimizi yada önerilerinizi bekliyorum..

< Bu mesaj bu kişi tarafından değiştirildi Raist_can -- 5 Kasım 2012; 22:33:31 >
Bu mesaja 3 cevap geldi.

D

Derin_KarayeL

13 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: Raist_can

Selam ;

http://www.goodluckbuy.com/dji-f450-...propeller.html biz bu linkteki ürünü alıp içindekiler ;

190$

- 1 x DJI F450 Quadcopter Frame
- 4 x 30A OPTO ESC
- 4 x 2212 Motor
- 2pair x 8" Propeller CW&CCW
- 2pair x 10" Propeller CW&CCW

Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

Şimdi motorlar & esc & gövde & pervane'ler tamam.

Alınıcak Malzemeler ;

1) Multiwiikart ( Belirleyemedik daha ) Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

2) Kumanda'da 2 - 3 çeşit fiyat çıktı.

http://www.hobbyking.com/hobbyking/s...Firmware_.html

53$

http://www.hobbyking.com/hobbyking/s...r_Mode_1_.html

27$

Fiyat farkı yarı yarıyayken hangisini almamızı tavsiye edersiniz. Ama birinde uçuş kontrol ve daha rahat ayarlanabiliyorsa pahalı olanı alabiliriz.

3) Batarya

http://www.hobbyking.com/hobbyking/s...dProduct=11919

26$ ( 2 adet mi alalım uçuşu 10-15 dk yapabilmek için ? ) Yada daha farklı batarya önerir misiniz ?

4) Üstüne hafıza kartlı 30 fps 5 mp bir camera koyucaz. 27 gr agırlığı. Fiyatıda 30 dolar bişidi. Linki bulamadım evdeki pc'imde olmadığımdan dolayı. Sİstemi bu şekilde yapıcaz.;

Eksik olan şeylerimizi yada önerilerinizi bekliyorum..

bende ardino multi wii den dji nazaya geçtim yaklaşık 400tl tuttu gecen hafta ebaydan aldım gelmesini bekliyorum aynı zamanda daha bu gün quadro yapacak bir arkadaş için hobbyking den 53 dolarlık 9kanal kumandayı aldım, multiwii de kullanışlı açık kaynak kodlu güzel bir kart ucuz hk kartlardan daha iyi,

1.pervanelerden fazla fazla alın derim elinizde yedekli olsun uçuş denemelerinde ilk kırılan şey
2.pili 2 tane almak akıllıca ama lipo pili şarj etmek için şarj aletiniz varmı
kontrol kartını alırken usb-ftdi programla aparatını unutmayın

D

Derin_KarayeL

13 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: Raist_can

Selam ;

http://www.goodluckbuy.com/dji-f450-...propeller.html biz bu linkteki ürünü alıp içindekiler ;

190$

- 1 x DJI F450 Quadcopter Frame
- 4 x 30A OPTO ESC
- 4 x 2212 Motor
- 2pair x 8" Propeller CW&CCW
- 2pair x 10" Propeller CW&CCW

Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

Şimdi motorlar & esc & gövde & pervane'ler tamam.

Alınıcak Malzemeler ;

1) Multiwiikart ( Belirleyemedik daha ) Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

2) Kumanda'da 2 - 3 çeşit fiyat çıktı.

http://www.hobbyking.com/hobbyking/s...Firmware_.html

53$

http://www.hobbyking.com/hobbyking/s...r_Mode_1_.html

27$

Fiyat farkı yarı yarıyayken hangisini almamızı tavsiye edersiniz. Ama birinde uçuş kontrol ve daha rahat ayarlanabiliyorsa pahalı olanı alabiliriz.

3) Batarya

http://www.hobbyking.com/hobbyking/s...dProduct=11919

26$ ( 2 adet mi alalım uçuşu 10-15 dk yapabilmek için ? ) Yada daha farklı batarya önerir misiniz ?

4) Üstüne hafıza kartlı 30 fps 5 mp bir camera koyucaz. 27 gr agırlığı. Fiyatıda 30 dolar bişidi. Linki bulamadım evdeki pc'imde olmadığımdan dolayı. Sİstemi bu şekilde yapıcaz.;

Eksik olan şeylerimizi yada önerilerinizi bekliyorum..

linkleri açamadım bide goodluckbuy dan daha önce ben frame aldım ama aldıktan 25 gün sonra kargoya verdiler 25 günde gelmesi sürdü 50 günde elime ulaştı bidaha o siteden bişey almamaya karar verdim ben mümkün oldukça hobby king kullanıyorum ordada frame var hatta bu gün quadro yapacak arkadaşımız için aldık, ebayda da ürün gelinnce onay işleimi filan oluyor ya o yüzden satıcı kısa sürede kargoya veriyor

Bu mesaja 1 cevap geldi.

R

Raist_can

13 yıl

Yüzbaşı

Hadi ya siparişi yaklaşık 30 dk önce verdim. 190 $ işte 4 motor 4 esc pervane ve gövde aldım. Geri kalanları hobbyde yada başka yerden alıcam. Site güvenirliğinden şüphe ediyordum ben. Bana ürünümüzü takip ediceğimiz yeri söyleyebilir misin :)

< Bu mesaj bu kişi tarafından değiştirildi Raist_can -- 5 Kasım 2012; 22:27:36 >
Bu mesaja 1 cevap geldi.

R

Raist_can

13 yıl

Yüzbaşı

Linkleri yeniledim.

D

Derin_KarayeL

13 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: Raist_can

Selam ;

http://www.goodluckbuy.com/dji-f450-multicopter-quadcopter-frame-kit-combo-with-esc-motor-propeller.html içindekiler ;
190$

- 1 x DJI F450 Quadcopter Frame
- 4 x 30A OPTO ESC
- 4 x 2212 Motor
- 2pair x 8" Propeller CW&CCW
- 2pair x 10" Propeller CW&CCW

Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

Şimdi motorlar & esc & gövde & pervane'ler tamam.

Alınıcak Malzemeler ;

1) Multiwiikart ( Belirleyemedik daha ) Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

2) Kumanda'da 2 - 3 çeşit fiyat çıktı.

http://www.hobbyking.com/hobbyking/store/__8992__Turnigy_9X_9Ch_Transmitter_w_Module_8ch_Receiver_Mode_2_v2_Firmware_.html

53$

http://www.hobbyking.com/hobbyking/store/__24899__Turnigy_4X_FHSS_2_4ghz_Transmitter_and_Reciever_Mode_1_.html

27$

Fiyat farkı yarı yarıyayken hangisini almamızı tavsiye edersiniz. Ama birinde uçuş kontrol ve daha rahat ayarlanabiliyorsa pahalı olanı alabiliriz.

3) Batarya

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=11919

26$ ( 2 adet mi alalım uçuşu 10-15 dk yapabilmek için ? ) Yada daha farklı batarya önerir misiniz ?

4) Üstüne hafıza kartlı 30 fps 5 mp bir camera koyucaz. 27 gr agırlığı. Fiyatıda 30 dolar bişidi. Linki bulamadım evdeki pc'imde olmadığımdan dolayı. Sİstemi bu şekilde yapıcaz.;

Eksik olan şeylerimizi yada önerilerinizi bekliyorum..

1. opto escleri beck devresi olamadan multii wii kartla çalıştıramazsınız.

piliniz 3000mah x 25 formulünden toplamda max 75 amper çeken 4 motor bağlayabilirsiniz 2212 motoru aratınca goodluckbuy dan 3 tane farklı çıktı
muhtemelen SKU: 90370 olan diye tahmin ediyorum, amperini yazmamışlar hesaplama yöntemi vardı ama şu an hatırlayamadım çektiği amperi bulabilirseniz 15amper olması lazım ki piliniz kaldırsın

Bu mesaja 2 cevap geldi.

R

Raist_can

13 yıl

Yüzbaşı

Merhaba Derin_karayel ;

Şimdi biz 4 motor 4 esc ve pervaneleri aldık. Hazır bir anakart ile bunları birbirine bağdaştırmayız mı ? Almayı düşündüğümüz multiwiikart

http://www.hobbyrc.com/forum/threads/76193-IOI-Mini-Multiwii-Kontrolc%C3%BCs%C3%BC-%28MCU-LLC-10-DOF-IMU%29

Bu linkteki kartı almayı düşünüyorduk ?

Birde batarya için tavsiyelere açığız :) Nasıl hesaplanıldığını bilmiyorum. İnternetten araştırmaya devam ediyorum ama geri dönüş pek olmuyor. Yardım için teşekkürler karayel.

Kendi anakartıda iyiymiş aslında gelen yorumlar içinde :s

< Bu mesaj bu kişi tarafından değiştirildi Raist_can -- 6 Kasım 2012; 19:28:03 >
Bu mesaja 1 cevap geldi.

D

Derin_KarayeL

13 yıl

Yüzbaşı

Konu Sahibi

quote:

Orijinalden alıntı: Raist_can

Merhaba Derin_karayel ;

Şimdi biz 4 motor 4 esc ve pervaneleri aldık. Hazır bir anakart ile bunları birbirine bağdaştırmayız mı ? Almayı düşündüğümüz multiwiikart

http://www.hobbyrc.com/forum/threads/76193-IOI-Mini-Multiwii-Kontrolc%C3%BCs%C3%BC-%28MCU-LLC-10-DOF-IMU%29

Bu linkteki kartı almayı düşünüyorduk ?

Birde batarya için tavsiyelere açığız :) Nasıl hesaplanıldığını bilmiyorum. İnternetten araştırmaya devam ediyorum ama geri dönüş pek olmuyor. Yardım için teşekkürler karayel.

Kendi anakartıda iyiymiş aslında gelen yorumlar içinde :s

link çalışınca asıl şimdi anladım goodluckbuy daki hazır kit, fiyat olarak makulmuş harbiden benim bile alasım geldi :)

burda hazır kittdeki mevcut esc ler " 4 x 30A OPTO ESC" diyor bu opto esc leri "IOI Mini Multiwii Kontrolcüsü (MCU + LLC + 10 DOF IMU) " kontrol kartına bağlasanızda çalışmayacaktır çünkü opto esc lerde ayrıyeten 5v elektirik girişi daha bulunmaktadır almayı düşündüğün kontrol kartının esc bağlantılarını ve opto esc nin bağlantılarını araştırırsan anlarsın, eger o kontrol kartında kararlıysanız hobbyking den 4 tanede esc almanız gerekecek pil dede biz başta Turnigy 2650mAh 3S 30C pil kullanıyorduk ama şimdi 5000mah nano tech 3s pile geçtik pilde alırken ağırlığı da önemli hem quadronun uçuşuyla ilgili hemde kargoyla ilgili ;) hobbyking de 4kg ağırlığı geçersen 65dolar kargo ücreti patlıyor da ;)

sizin şuanki en önemli eksiğiniz kontrol kartı kalmış multiwii kartlar hemen hemen aynılar ardino 1.0 üzerinden usb-ftdi ile yazılımını atıyorsun bende cirus multiwii vardı sizin almayı düşündüğünüzde IOI multiwii zaten baktığımda üzerindeki sensörlar aynı gibi geldi kontrol kartı birazda bütçeyle alakalı olmaz diye bişey yok alırsanız uğraşır zaman ayırırsanız her türlü uçurursunuz

Bu mesaja 1 cevap geldi.

R

Raist_can

13 yıl

Yüzbaşı

Merhaba Derin_karayel;

Ayrıca extra 5 volt çektiğini söylemeniz çok iyi oldu. Bende başka kart araştırma sorunun'dan kurtuldum aslında :) O kadar çok kart varki aralarında kaybolmuştum.http://www.hobbyrc.com/forum/threads/71816-DJI-Naza-T%C3%BCrk%C3%A7e-Kullan%C4%B1m-K%C4%B1lavuzu-Ayarlar-ve-Detaylar Birisi burdaki linkte DJI NAZA 'nın çok iyi olduğunu ve türkçe pdf çevirmiş. Baya iyi yorumlar var hakkında.

Sormak istediğim 2-3 şey var bunlarda da yardımcı olursan çok sevinirim.

1) Bataryayı seçerken hangi model seçmeliyim. Çünkü bir hesaplanma sistemi var demişsiniz. Bunu nerden ögrenebiliriz ?

2) Şimdi anladığım kadarıyla tek motor için anlatıyorum. Anakart yani DJI Naza hem aküye bağlanıyor hemde motor kontrol yani esc'ye bağlanıyor. Biz sinyali anakarta verdiğimizde Naza aküdeki gerlimi etc vererek motorların dönmesini ve yavaş hızlı dönme olayını sağlıyor. Arada bilmediğim başka bir sistem giriyor mu ?

3) Kumanda ne kadar önemli. :)

Yardımların için çok teşekkür ederim karayel.. Yapınca videomu atıcam buraya :) Birde siparişler umarım erken gelir beklemedeyim :S

Bu mesaja 1 cevap geldi.

D

Derin_KarayeL

13 yıl

Yüzbaşı

Konu Sahibi

pil hesaplamak için herkes bu linki vermiş ama benim bildiğim bitane daha vardı onu bulamadımhttp://multicopter.forestblue.nl/lipo_need_calculator.html

dji naza benim kargoya verildi gelecek bakalım nazada multiwii gibi açık kaynak kodu yok sadece ayarları değiştiriyorsun

esc ler aynen dediğin gibi octo esc ler o şekilde ama ayrıntılı olarak tam sordugunu yarın cevaplayayım şuan bende tereddüte düştüm

kumanda da önemli olan kanal sayısı, dijital mi analog mu? kumandada da çok ayar var özellikle esc lerin max-min tepkimesini vs vs ama 53dolarlık hk daki işini görür

Bu mesaja 1 cevap geldi.

R

Raist_can

13 yıl

Yüzbaşı

Araştırdımda araya sanırım başka bir şey konulmuyormuş.http://www.foxtechfpv.com/dji-450-arf-combo-p-676.html

Bu sette DJI Naza kontrolcü ve gövde motor esc var geriye kumanda pil ve şarj cihazı kalıyor diye yazmışlardı.

Ama DJI NAZA ıcın

http://www.hobbyrc.com/forum/threads/71816-DJI-Naza-T%C3%BCrk%C3%A7e-Kullan%C4%B1m-K%C4%B1lavuzu-Ayarlar-ve-Detaylar

Cok detaylı bır sekılde bilgi vermişler.

Bu mesaja 1 cevap geldi.

F

funnel

13 yıl

Binbaşı

quote:

Orijinalden alıntı: Derin_KarayeL

quote:

Orijinalden alıntı: Raist_can

Selam ;

http://www.goodluckbuy.com/dji-f450-multicopter-quadcopter-frame-kit-combo-with-esc-motor-propeller.html içindekiler ;
190$

- 1 x DJI F450 Quadcopter Frame
- 4 x 30A OPTO ESC
- 4 x 2212 Motor
- 2pair x 8" Propeller CW&CCW
- 2pair x 10" Propeller CW&CCW

Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

Şimdi motorlar & esc & gövde & pervane'ler tamam.

Alınıcak Malzemeler ;

1) Multiwiikart ( Belirleyemedik daha ) Biz DJİ firmasının flying controllerını kullanmayıpta arduino multiwiikart kullansak olur mu. Yada aklınıza gelen daha uygun ve daha kolay bir kart kullanabilir miyiz.

2) Kumanda'da 2 - 3 çeşit fiyat çıktı.

http://www.hobbyking.com/hobbyking/store/__8992__Turnigy_9X_9Ch_Transmitter_w_Module_8ch_Receiver_Mode_2_v2_Firmware_.html

53$

http://www.hobbyking.com/hobbyking/store/__24899__Turnigy_4X_FHSS_2_4ghz_Transmitter_and_Reciever_Mode_1_.html

27$

Fiyat farkı yarı yarıyayken hangisini almamızı tavsiye edersiniz. Ama birinde uçuş kontrol ve daha rahat ayarlanabiliyorsa pahalı olanı alabiliriz.

3) Batarya

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=11919

26$ ( 2 adet mi alalım uçuşu 10-15 dk yapabilmek için ? ) Yada daha farklı batarya önerir misiniz ?

4) Üstüne hafıza kartlı 30 fps 5 mp bir camera koyucaz. 27 gr agırlığı. Fiyatıda 30 dolar bişidi. Linki bulamadım evdeki pc'imde olmadığımdan dolayı. Sİstemi bu şekilde yapıcaz.;

Eksik olan şeylerimizi yada önerilerinizi bekliyorum..

1. opto escleri beck devresi olamadan multii wii kartla çalıştıramazsınız.

piliniz 3000mah x 25 formulünden toplamda max 75 amper çeken 4 motor bağlayabilirsiniz 2212 motoru aratınca goodluckbuy dan 3 tane farklı çıktı
muhtemelen SKU: 90370 olan diye tahmin ediyorum, amperini yazmamışlar hesaplama yöntemi vardı ama şu an hatırlayamadım çektiği amperi bulabilirseniz 15amper olması lazım ki piliniz kaldırsın

Merhaba,
Eğer tek sorun Bec ise Hobbykingten bir tane ubec alarak sorun çözülebilir diye düşünüyorum.
http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=3735

Bu mesaja 2 cevap geldi.
