Lehim Tavsiyesi
Merhaba arkadaşlar, f/p lehim teli ve krem lehim almayı düşünüyorum. Son zamanlarda piyasada yeni markaların ortaya çıktığını fark ettim; Kaisi(çin), Kainai(çin), Tassol(yerli). Uzun süredir kurtel kullanıyorum ve soldex'in kalitesini bilenler bilir. Kalay fiyatları her geçen gün artıyor ve ben de daha ekonomik bir alternatif arayışındayım. Bu markalardan deneyen veya başka tavsiye edeceğiniz bir marka var mı, tecrübelerinizi paylaşırsanız memnun olurum.
R
2 yıl
Arduino pH metre Hackleme yardım (ICL7106)
Merhaba değerli forum sakinleri, bir süredir arduino ile pH ve sıcaklık değerini loglayan bir sistem üzerine düşünüyordum, internette bazı sayfalarda çin malı kalem tipi pH metreleri modifiye ederek lcd çıkışından ESP32 ile veri logladıklarını gördüm. Bu görselde Lcd ye giden pinlere 16 adet ayrı kablo lehimlemiş ve sonra esp32 ye her bir pin için ayrı diyot kullanarak bağlantı sağlanmış, ekranı okumak için shift register kodları kullanılmış ve ekran birebir arduino ile okunabiliyor.
https://forum.arduino.cc/t/ph-logger-from-cheap-ph-meter-from-dx/176047/2

< Resime gitmek için tıklayın >
Bunun üzerine Aliexpressten 0.00 çözünürlüğe sahip bu ph metreden sipariş ettim. https://tr.aliexpress.com/item/1005001638980247.html?spm=a2g0o.detail.1000014.11.46fa3203UwS8T8&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.40000.267768.0&scm_id=1007.40000.267768.0&scm-url=1007.40000.267768.0&pvid=bb6d0298-364e-4fa9-b74c-7297cdf19b07&_t=gps-id%3ApcDetailBottomMoreOtherSeller%2Cscm-url%3A1007.40000.267768.0%2Cpvid%3Abb6d0298-364e-4fa9-b74c-7297cdf19b07%2Ctpp_buckets%3A668%232846%238111%23409&pdp_ext_f=%7B%22sku_id%22%3A%2212000016928246831%22%2C%22sceneId%22%3A%2230050%22%7D&pdp_npi=2%40dis%21USD%21%218.27%21%21%21%21%21%40211b4cff16520403490448994e0439%2112000016928246831%21rec&gatewayAdapt=glo2tur


< Resime gitmek için tıklayın >
3 hafta sonra aldıktan sonra ve merakla içini açtığımda karşıma 44 pinli siyah epoxy bir çip ve bir 8pinli bir çip karşıladı. Siyah 44 pinli çipin başka kaynaklarda gördüğüm üzere bir çeşit voltmetre çipi olabileceği yazıyordu. Her ne kadar epoxy altında olsada çipin IC7106 kodlu bir voltmetre çipi olduğunu bacak bağlantıları ve kullanılan komponentlere bakarak teyit ettim.

< Resime gitmek için tıklayın >
Devrenin giriş uçlarına potans ve pil yardımı ile yaptığım denemeler sonucu simetrik 414mV aralığını ölçütüğünü gördüm.

< Resime gitmek için tıklayın >

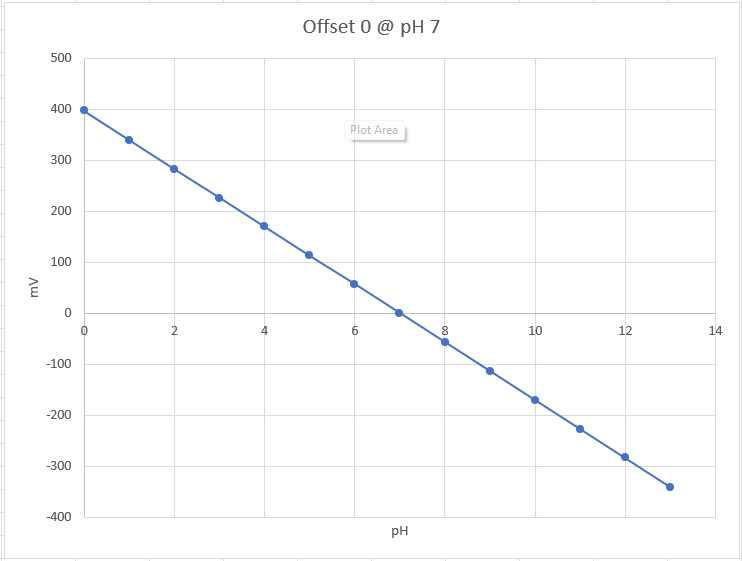

Grafiğin pH değeri ekrandan okuduğum değer, mV girişine bağlamış olduğum voltaj değeridir.

< Resime gitmek için tıklayın >

Devre kartının şemasını yukarıda çıkardım. Devreyi entegrenin örnek şemalarına kıyaslamama rağmen burada farklı olarak bir referans voltaj çipi ve 2 adet trimpot karşılıyor bizi, birisi offset yani 0 noktasını ayarlamamıza yarıyor diğeri ise gain yani voltaj değer eğrisini ayarlıyor.
< Resime gitmek için tıklayın >
Icl7106 datasheetini (https://www.farnell.com/datasheets/76681.pdf) incelediğim zaman 2 adet referans(REF+, REF-) ve 2 adet giriş pini olduğunu görüyorum(IN+, IN-).

pH sensörü bu devrede voltajın kaynağı oluyor yani sensörü aslında bir pil olarak düşünebiliriz ancak bu pilin empedansı çok yüksek 100Mohm civarında bu yüzden iyi bir sinyal elde etmek için voltmetrenin giriş empedansı çok yüksek olmak zorunda.
< Resime gitmek için tıklayın >
Devrenin kalbi olan icl7106 entegresinin giriş empedansı 10 Gohm civarında olduğu ve giriş akımı (bias current) 10pA olduğu için gayet hassas ölçümler alabiliyor. Bu sebeple sensörü arduino ile okumam mümkün değil. Bunun için bazı amfi devreleri yapılmış, sinyal önce tampon katından geçerek genliği değişmeden akımca güçleniyor daha sonra iki aşamalı yükseltme katında gain ve offset ayarlamaları yapılarak sensörün -414,+414mv aralığındaki sinyali 0-4V aralığına yükseltilerek arduino yardımıyla okunabiliyor.

Sorum şu, yukarıda vermiş olduğum devreye bakarak bir amfi devresi bağlayarak paralel okuma yapabilir miyiz ? mümkün ise tavsiye ettiğiniz yükseltici devreler var mıdır ?
R
8 yıl
S5 ŞEBEKE SORUNu 3g geçmiyor
S5 LTE yurtdışı sürümünü kullanıyorum.telefon veri açtığımde yeterli çekime ulasırsa 4 g ye az çekerse H yada H+ ya geçiyor.Ancak 3G ye geçmiyor bu sorunu yasayan varmı ?
R
9 yıl
Elmas kullanarak cam nasıl kesilir ?
Hırdavaçı dan cam kesici istedim böyle bişey verdi nasıl kullanılacağını bilmiyorum.üzerindeki değerler neyi değiştiriyor sıradan bir camı kesmem için ne yapmam lazım ?
R
9 yıl
Minecraft Boardwalk Nasıl oynanır ?
Boardwalk GooglePlay
Google Play de bu uygulamayı gördüm Minecraft 1.7.10 pc versionu Android de oynamayı sağlıyormuş.indirdim iyi güzel açıyor fakat kontrollerin nasıl kullanıldığını tam anlayamadım. Mesela itemler crafting e nasıl dağıtılıyor.
yardım ederseniz sevinirim.
(Bu arada Cihazımın işlemci gücü gayet yeterli)< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
R
9 yıl
Minecraft Boardwalk Nasıl oynanır ?
Boardwalk GooglePlay
Google Play de bu uygulamayı gördüm Minecraft 1.7.10 pc versionu Android de oynamayı sağlıyormuş.indirdim iyi güzel açıyor fakat kontrollerin nasıl kullanıldığını tam anlayamadım. Mesela itemler crafting e nasıl dağıtılıyor.
yardım ederseniz sevinirim.
(Bu arada Cihazımın işlemci gücü gayet yeterli)
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
R
10 yıl
Ücretsiz Güvenli Vpn Uygulaması arıyorum
Psiphon eskiden çalışıyordu ancak şimdi bağlanmıyor.önerdiğiniz güvenli sınırsız iyi çalışan bir uygulama varmı?
R
10 yıl
S5 te uygulama ayarlarına nasıl gidilir
S5 te home butonun solunda ayarlar tuşu yerine uygulama penceresi tuşu eklenmiş.uygulama ayarlarına gitmek için ne yapmam lazım çözemedim.
R
10 yıl
Minecraft PE 9.5 Köy buldum Takas Yapamıyorum!
Arkadaşlar Minecraft Pe 9.5 Versiyon Survival modda köy buldum ama köylülerle takas yapamıyorum üzerine nasıl tıklıyacam.
üzerine dokunup çekiyorum vurmuş oluyorum basılı tutuyorum bu sefer menü açılmıyor nasıl yapmam gerekiyor?
yardım!!!
son versiyonunu aptoide den indirebilirsiniz
R
10 yıl
Bc547b Nasıl termistör olabiliyor?
Arkadaşlar bu devreyi İcl7107 volmetre devresi araken bulmuştum
Bu devrede sensör olarak bc 547 kullanmış ne kadar doğru ölçer?
deneyen varmı yada kullandığımız basit 10 tl lik voltmetreye sensör olarak
nasıl bağlayabiliriz fikri, devresi olan varmı?
buda adresi
http://320volt.com/icl-7107-dijital-termometre-devresi-sensor-bc547b/
