plexi backplate

12 yıl

Teğmen

Konu Sahibi

merhaba arkadaşlar geçen bi yabancı forumda ekran kartının arkasına takılan backplate i evde plexi ile yapmışlardı. hoş da durmuştu. bizden yapan varsa fotoğraf atabilirmi. birde gravür ,dremel tarzı aletim yok. havya ile plexi ye desen çalışması nasıl olur?

F

fhelk

12 yıl

Teğmen

Çalışma nasıl olur bilmiyorum ama havya ile plexi meselesinde evin içini ağır bir koku kaplar ve havyanı sadece plastik eriten bir aygıta dönüştürür, göze alaraktan yap...
Ha unutmadan plexinin görünümünü ciddi biçimde bozuyor...

P

Phwar

12 yıl

Çavuş

Bu olayı havyayla yapman çok zor ancak ekran kartını reklamcıya felan götürebilirsin ki o arka plakayı gpu nun daha hızlı soğuması için yapıldığını biliyorum. Sen onu plexi yaparsan (tabi bu benim kanaatim) ekran kartı daha geç soğur ve buda doğal olarak ekran kartının ömrünü kısaltır

< Bu ileti mobil sürüm kullanılarak atıldı >

Z

ZerstoreNN

12 yıl

Çavuş

Havya ile yapılır gayet temiz olur... Olay ince eğe bulmakta o varsa çok güzel yapılır

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

E

eglasoka

12 yıl

Teğmen

Konu Sahibi

orayı aliminyumdan yapsamda soğutmaya bi yararı olucağını düşünmüyorum. yani arkada ram yok.(asus hd 6850 dc1).

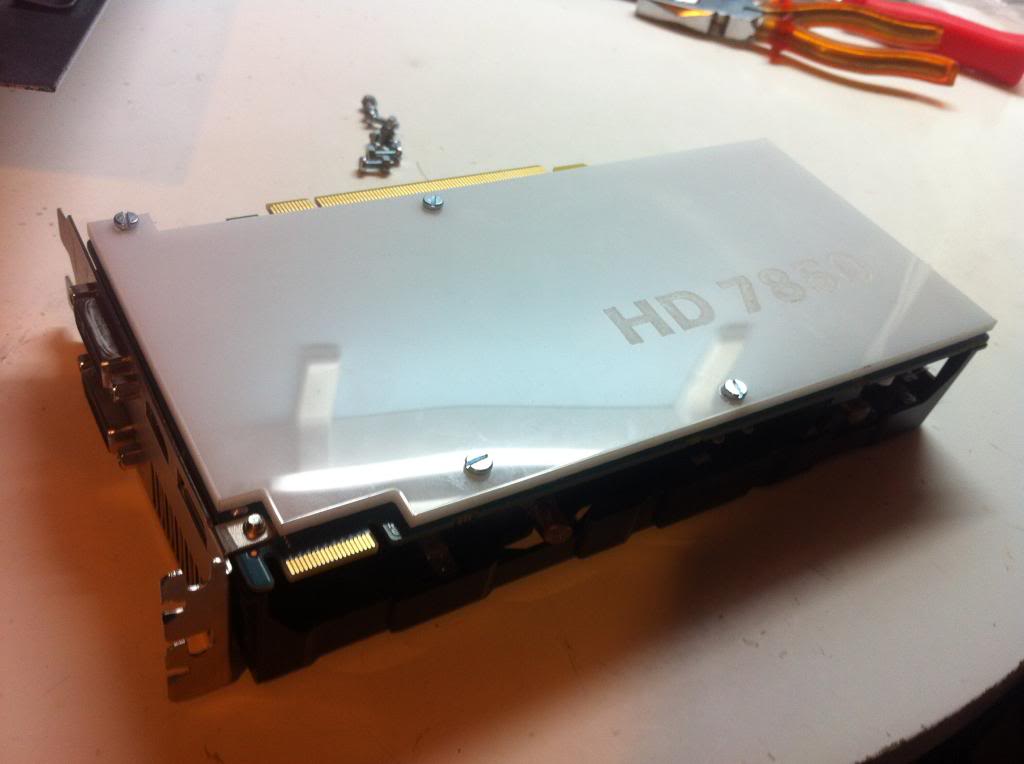

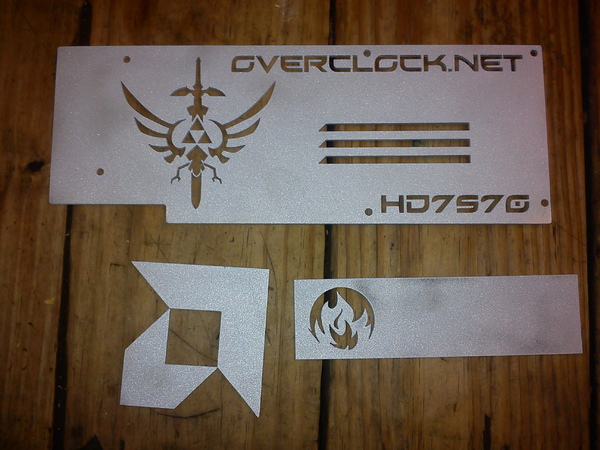

örnekteki fotoğrafta yabancı bir forumdaki fotoğraf.

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >,

2. fotoda nasıl yapmış anlamadım

< Bu mesaj bu kişi tarafından değiştirildi eglasoka -- 27 Mayıs 2013; 16:20:06 >
Bu mesaja 1 cevap geldi.

T

thunderwatcher

12 yıl

Yarbay

Biz o aletin adına CNC tezgahı ya da kısaca CNC diyoruz...

Bu mesaja 1 cevap geldi.

E

eglasoka

12 yıl

Teğmen

Konu Sahibi

tşk hocam. aklıma gelmedi cnc . tabi küçük bir plexi için sanayide cnc tezgahında kestirmek tuzlu olur. birde atölyede parça plexi varmışda 5mm falanmış kalınmıdır sizce ? kesme yöntemi olarak düşük devir dekupaj da olur diyolar dekupaj varda aklıma spiral geldi ama spiral parçalar sanırım .birde 2. fotodaki hd 7850 yazısını nasıl yazmış ?

ilginize tşk

Bu mesaja 1 cevap geldi.

S

Sosisli Süt

12 yıl

Yarbay

quote:

Orijinalden alıntı: eglasoka

tşk hocam. aklıma gelmedi cnc . tabi küçük bir plexi için sanayide cnc tezgahında kestirmek tuzlu olur. birde atölyede parça plexi varmışda 5mm falanmış kalınmıdır sizce ? kesme yöntemi olarak düşük devir dekupaj da olur diyolar dekupaj varda aklıma spiral geldi ama spiral parçalar sanırım .birde 2. fotodaki hd 7850 yazısını nasıl yazmış ?

ilginize tşk

Orasını CNC'nin ucunu biraz değdirerek veya lazerlerle yazdırmış olabilir.

Bana kalırsa Dicee hocam ile görüşün, hala uğraşıyorsa sıvı soğutma için pleksi ve bakırdan blok yapsın. Tabi sıvı soğutma sisteminiz varsa. Yoksa böyle soğutmayı engeller gibime geliyor.

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @Dicee

E

eglasoka

12 yıl

Teğmen

Konu Sahibi

soğutmayı niye engelliyor çözemedim gpu ram herhangi bir transistör condansator, elektronik malzeme arkada yok sadece lehim ve soğutucunun arka plakası var . neyse ısınırsa çıkarırım zaten .

Bu mesaja 1 cevap geldi.

G

Giovannii

12 yıl

Binbaşı

quote:

Orijinalden alıntı: Sosisli Süt

quote:

Orijinalden alıntı: eglasoka

tşk hocam. aklıma gelmedi cnc . tabi küçük bir plexi için sanayide cnc tezgahında kestirmek tuzlu olur. birde atölyede parça plexi varmışda 5mm falanmış kalınmıdır sizce ? kesme yöntemi olarak düşük devir dekupaj da olur diyolar dekupaj varda aklıma spiral geldi ama spiral parçalar sanırım .birde 2. fotodaki hd 7850 yazısını nasıl yazmış ?

ilginize tşk

Orasını CNC'nin ucunu biraz değdirerek veya lazerlerle yazdırmış olabilir.

Bana kalırsa Dicee hocam ile görüşün, hala uğraşıyorsa sıvı soğutma için pleksi ve bakırdan blok yapsın. Tabi sıvı soğutma sisteminiz varsa. Yoksa böyle soğutmayı engeller gibime geliyor.

O arkaya koyulan aliminyum plaket hakkında pek fazla bir bilgim yok ancak soğumaya yararı yada zararı olacağını zannetmiyorum çünkü kartın arka tarafında ısınacak pek fazla bir unsur yok. Kesme yönteminede gelince kartın ölçüleri çıkarılınca CNC lazer tezgahında 3 adet üst üste 3-4 mm lik aliminyum plaka konularak tek hamlede 3 adet backplate çıkarılabilir. Universal tezgahlarlada yapılır ancak uğraştırır.

Kart backplate ile her hangi bir kısa devre yapıyor mu yoksa arada lastik plaka mı var. ?

EDİT:
O backplate plexiden imal edilip 2-3 adet led monte edildiği zaman güzel bir görüntü elde edilebilir.

< Bu mesaj bu kişi tarafından değiştirildi Giovannii -- 28 Mayıs 2013; 23:16:57 >
Bu mesaja 1 cevap geldi.

E

eglasoka

12 yıl

Teğmen

Konu Sahibi

dicee hocam tşkler yorumunuz için.

Bu mesaja 1 cevap geldi.

G

Giovannii

12 yıl

Binbaşı

quote:

Orijinalden alıntı: eglasoka

dicee hocam tşkler yorumunuz için.

Rica Ederim.

_

_bluescream_

12 yıl

Yarbay

@dice, ilk cevabım arka tarafın ısınması konusunda elimde gtx285 var 300watt tdp si ile oldukça ısınan bir kart tam işlemcinin oldugu yere 4cm lik fan koymustum sıcaklık 5 derece oynadı 8cm koyrum 10 derecelere kadar düşüş olmuştu

temas konusu eğer vida yerleinin atına seviye yapacak bişe konulursa alimiyum hatta bakır bile yapsak sonuçta kısa devre olusmuyacaktır. ama büyük ölçüde termal pad bulup arka kısmın oldugu gibi aliminyum ve yapraklı bir şekilde (veya direk aliminyum sogutucuya uygun delikler açarak) yapılır ise genel manada ısı da düşme olacaktır

Bu mesajda bahsedilenler: @Dicee

A

arg-ist

12 yıl

Binbaşı

quote:

Orijinalden alıntı: eglasoka

soğutmayı niye engelliyor çözemedim gpu ram herhangi bir transistör condansator, elektronik malzeme arkada yok sadece lehim ve soğutucunun arka plakası var . neyse ısınırsa çıkarırım zaten .

Dostum bukadar rahat fikir yürütme .. hiç eline bir arka plaka alıp baktınmı nedir ne değildir, ne işe yarar....
Kaldı ki arka plaka özellikle aleminyumdan yapılır PCB nin arka tarafı soğusun diye bunun içinde belli yerlerde termal pad ler yapıştırılır .ısı transferi sağlamak amacı ile..
PCB nin ön yüzünde ısınan elemanların PCB yi hiç ısıtmıyacağınımı düşünüyorsun.sen üstte istediğin kadar soğut elemanı, alttan pcb ısı kaynağı olmaya devam ettikçe..

Mühendislikte bir temel kural vardır. bir şeyin oluşmasını önliyemiyorsan bunu en kısa yoldan uzaklaştırmak dışarı atmak zorundasın, bu ısı içinde böyledir ,sıvı içinde böyledir.sen şimdi bu söylediklerim de inanmıyacaksın. bunun için ben bir foto koyayımda belki inananırsın...

örnek fotoda EVGA 680 üstünde de termal padleri görebilirsin..görevi PCB nin ısısını arka plakaya iletmektir.

< Resime gitmek için tıklayın >

Plexiden yapsam olmaz mı meselesine gelince, ben yaptım oldu dedikten sonra niye olmasın...
pcb 15- 20 derece fazla ısınmış ne olur sanki... dedikten sonra...

< Bu mesaj bu kişi tarafından değiştirildi arg-ist -- 21 Haziran 2013; 16:54:18 >
Bu mesaja 2 cevap geldi.

E

eglasoka

12 yıl

Teğmen

Konu Sahibi

bir çocuğun eline o 6850 ve680 verince ne olduğunu anlamadan hangisi diye sorsam 680 seçer eminim.6850 arka sı gelişmiş değil . denemek lazım evde değilim kartı yüke bindirip arkasına birkaç termometre bağlıyııp ölçüm yapıcam.
680 nin ısı başlığı altında tez yazarım ben . ama 6850 o kadar değil.ben sadece nasıl olur diye soruyorum. hepiniz yanlışsınız böyle saçma şey olurmu demiyorum . yabancı forumlarda yapanlarda var nasıl olur diyorum.

J

jackal___61

12 yıl

Yarbay

quote:

Orijinalden alıntı: arg-ist

quote:

Orijinalden alıntı: eglasoka

soğutmayı niye engelliyor çözemedim gpu ram herhangi bir transistör condansator, elektronik malzeme arkada yok sadece lehim ve soğutucunun arka plakası var . neyse ısınırsa çıkarırım zaten .

Dostum bukadar rahat fikir yürütme .. hiç eline bir arka plaka alıp baktınmı nedir ne değildir, ne işe yarar....
Kaldı ki arka plaka özellikle aleminyumdan yapılır PCB nin arka tarafı soğusun diye bunun içinde belli yerlerde termal pad ler yapıştırılır .ısı transferi sağlamak amacı ile..
PCB nin ön yüzünde ısınan elemanların PCB yi hiç ısıtmıyacağınımı düşünüyorsun.sen üstte istediğin kadar soğut elemanı, alttan pcb ısı kaynağı olmaya devam ettikçe..

Mühendislikte bir temel kural vardır. bir şeyin oluşmasını önliyemiyorsan bunu en kısa yoldan uzaklaştırmak dışarı atmak zorundasın, bu ısı içinde böyledir ,sıvı içinde böyledir.sen şimdi bu söylediklerim de inanmıyacaksın. bunun için ben bir foto koyayımda belki inananırsın...

örnek fotoda EVGA 680 üstünde de termal padleri görebilirsin..görevi PCB nin ısısını arka plakaya iletmektir.

< Resime gitmek için tıklayın >

Plexiden yapsam olmaz mı meselesine gelince, ben yaptım oldu dedikten sonra niye olmasın...
pcb 15- 20 derece fazla ısınmış ne olur sanki... dedikten sonra...

katılıyorum

_

_3GeN_

7 yıl

Teğmen

bakır backplate yapsak kısa devre sorunu olurmu? ısıda kaç derece oynar

A

arycanda66

7 yıl

Binbaşı

Kendi yaptığım birkaç Backplate ve Psu Cover

Bunlar sadece birkaç örnek. Kişiye özel Farklı modeller için DM den yazabilirsiniz.

ARGB Ledli 5v 3pin,
Normal RGB 12V 4pin de yapılabilir.

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

ÖZELLİKLE BEYAZ SİSTEM SEVENLER İÇİN DE BEYAZ PSU COVER

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi arycanda66 -- 28 Nisan 2022; 9:25:49 >
Bu mesaja 1 cevap geldi.

B

Boomcu

7 yıl

Yüzbaşı

hocam bu modellemeleri hangi yazılımla yapıyorsunuz ?

Bu mesaja 2 cevap geldi.

Bu mesajda bahsedilenler: @arycanda66

_

_AsDeRf_

7 yıl

Yarbay

Autocadden istediğiniz şablonu oluşturup lazer makinası olan bir yerde istediğiniz çeşit malzemeden yaptırabilirsiniz. Metal de kullanabilirsiniz pleksi de olur.

< Bu ileti tablet sürüm kullanılarak atıldı >

Bu mesajda bahsedilenler: @Boomcu
