PIC16F877A Breadbord Bağlantı Hatası (Çözüldü)
1. sayfa
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
CCS C dilini kullanarak
set_tris_b(0x00); // b çıkış
output_b(0x00);
output_high(pin_b0); // B portunun 0.pinini aç
delay_ms(1000);
output_low(pin_b0);
delay_ms(1000);
kodunu yazdım ve pice .hex dosyasını yükledim. (void main tarafı da var,kodda bir yanlışlık olduğunu sanmıyorum)
Daha sonra Breadboard üzerinden bağlantılarımı şu şekilde kurdum;
~ işaretini bağlamak olarak aldım.

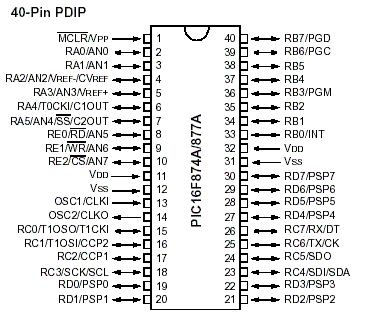

Pin 1 ) Vpp ------------ 10K Direnç ~ +
Pin 11 ) Vdd ------------ 32.Pindeki Vdd
Pin 32 ) Vdd ------------ 11.Pindeki Vdd
Pin 12 ) Vss ------------ 31.Pindeki Vss
Pin 31 ) Vss ------------ 12.Pindeki Vss
Pin 13 ) Osc1 ------------ 4 MHz Kristalın bi ayağı
Pin 14 ) Osc2 ------------ 4 MHz Kristalın diğer ayağı
LM7805 Voltaj Regülatörü ) ---- Sol ayağı ~ 12V'den gelen bi kablo
LM7805 Voltaj Regülatörü ) ---- Orta ayağı ~ 12V'den gelen diğer kablo Breadboard - 'ye
LM7805 Voltaj Regülatörü ) ---- Sağ ayağı ~ Breadboard + 'ya
Pin 33 ) B0 ------------ 10K Direnç ~ Ledin bi ayağı Ledin diğer ayağı + 'da
Ledin Diğer Ayağı ) ------------ ~ +
Kristalin bi Ayağı ) ------------ ~ 22pF seramik kondansatörün bir ayağı Diğer ayak + 'da
Kristalin Diğer Ayağı ) ------------ ~ 22pF seramik kondansatörün bir ayağı Diğer ayak + 'da
Altta ek olarak bulunan resimlerde pinler gözükmese de bi görsel şeklinde olsun dedim.Bu bağlantıları yapıp adaptörü prize taktığımda çalışmıyor.
Nedendir acaba?
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >
DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.
Üye Ol Şimdi DeğilÜye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.
< Bu mesaj bu kişi tarafından değiştirildi esrefbackstone -- 3 Nisan 2015; 2:47:51 >
