Logitech S220 Ses Kumandası
| O sistemde söyle oluyor. Üzerindeki mic ve kulaklık jackıını saymazsak normal pot var içinde. 10kohm kadar |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
Tek pot mu var ? Başka bişey yok mu ? Bassın içinden sarı kablo çıkıyor. 0.6V gerilim var. Onu pota mı bağlıcaz ? |
Bu mesajda bahsedilenler: @Nipp10
| Led içindir o. Bundan alıp biraz kullandıktan sonra bir arkadasıma hediye etmiştim. jacklara gerek yok kanımca. dandikler zaten bir süre sonra bozuluyor. Bir adet stereo pot ve bir minik kutucuk yeterli. Açma kapama tuşunu da geç pc ile beraber çalışıyorsa. |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
|
Led içindir dediğiniz kablo boşta olunca çalışmıyor bass. Ben verdim şaşeye öyle kullanıyorum şimdi ama ses pek kaliteli değil. |
Bu mesajda bahsedilenler: @Nipp10
|
5 yıl uzun süre fakat bu kumanda ile ilgili yardıma ihtiyacım var. Sorun şu ki kumandası koparılmış bir ses sistemi elime geçti. Uğraşıp tamir ederek keyifle kullanmak istiyorum. Bu sayede elektronik becerilerimi arttırmış olacağım. Kumanda yerine kullanmak üzere eski bir 2'li bilgisayar hoparlörü satın aldım. Hoparlörün birinin üzerinde aynı logitech S220 kumandası devre kartı gibi aç-kapa düğmesi, ses kontrol, mic ve hoparlör girişleri ile led lamba mevcut. Bunda fazladan elektrik girişi var onu iptal edeceğim. Logitech S220 Subwooferdan kumandaya giden kablunun içinde sarı, beyaz, kırmızı ve siyah ground kablosu gözüküyor. Bu renkli kabloları kutuya doğru takip edince sarı C'ye, kırmızı ve beyaz L ve R'ye gidiyor anakartta. Sorularım şunlar, 1- Sarı renkli C den gelen kabloyu kumanda kartındaki L+ ve R+'ya mı paylaştırmam gerekiyor. Groundları da L- ve R-'ye? 2- C center'in c si mi demek? Yanıtlayabilirseniz sevinirim. Teşekkürler. |
< Bu mesaj bu kişi tarafından değiştirildi daniskamuhendis -- 27 Eylül 2019; 2:38:11 >
< Bu ileti mini sürüm kullanılarak atıldı >
|

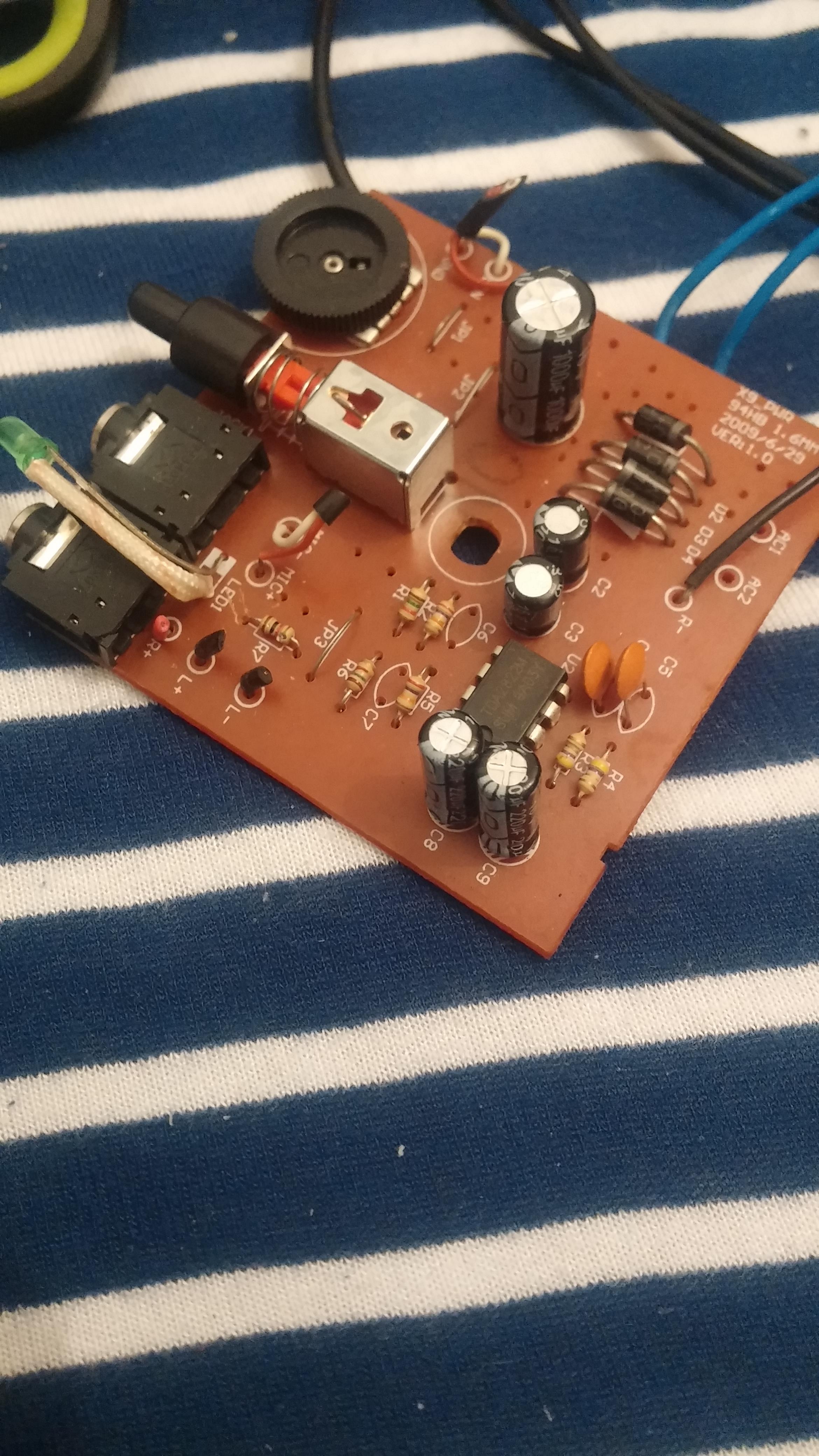

< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Kumanda olarak kullanmak istediğim devre bu. |
< Bu ileti mobil sürüm kullanılarak atıldı >
| C kablosu önce anahtara ordanda ledin + bacağına gidiyor. Denemek için siyah ile C kablosu arasına led bağlayın. |
< Bu mesaj bu kişi tarafından değiştirildi umut by umut -- 27 Eylül 2019; 3:38:37 >
< Bu ileti DH mobil uygulamasından atıldı >
|

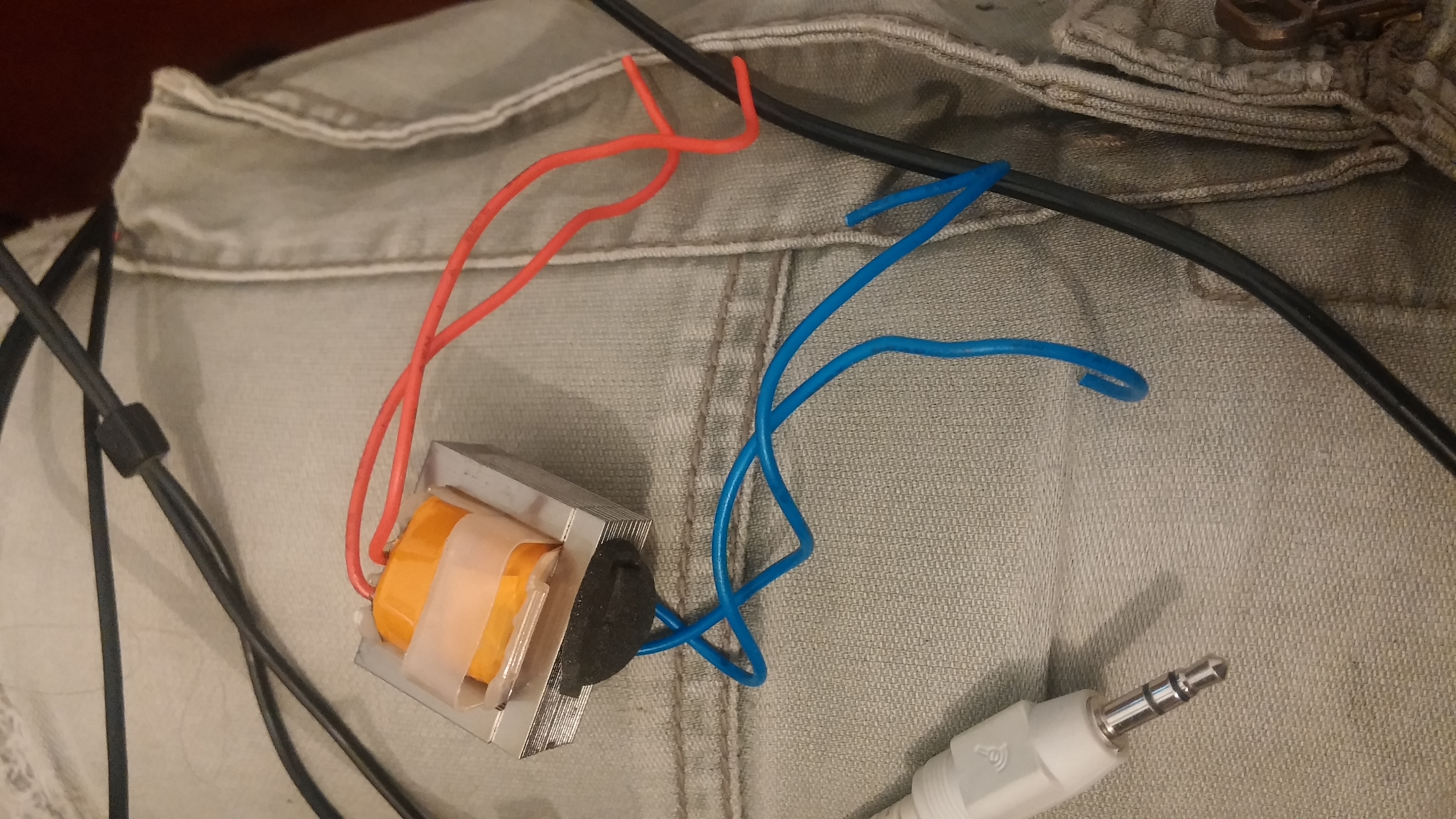

< Resime gitmek için tıklayın > < Resime gitmek için tıklayın > Dediğiniz gibi hocam önce anahtara oradan led lambaya en son da siyah kabloların ayağında devreyi tamamlıyor. Benim kartta ac1 ac2 yazan kısıma 220v elektrik kablosu uçları geliyordu yanlış hatırlamıyorsam. Onların hizasında kartın altında trafoya giden 2 mavi kablo var. Trafodan çıkan 2 kırmızı nereye gidiyordu hatırlayamadım. Sökeli bir iki hafta oldu. Anahtardan takip edip bulacağız artık mantıkla, deneme yanılmayla. Başarırsam bu radan paylaşayım benzer sıkıntısı olana yol gösterir. Teşekkür ederim umut çavuş  |
< Bu ileti mobil sürüm kullanılarak atıldı >
| lojitech kumandaların birde + voltaj dönüş ucu olur anfiyi açmak için bütün kabloları doğru takman lazım yoksa sistem açmaz |
|
< Resime gitmek için tıklayın > Hocam o dediğin aç kapa düğmesi kutunun arkasında olan mıdır? Ayrıca bass ayarı ve uydu hoparlör girişi de burada. |
Bu mesaja 1 cevap geldi.
| kutuya giren kablomu kopuk elinde düğmesi olan yermi yok anlmadım |
Bu mesajda bahsedilenler: @daniskamuhendis
| Kumanda üzerindeki sarı kablo amfi besleme katında bulunan transistöre ulaşıp tetikleme yapıyor, bu kablo kumandada bulunan minik sürgülü anahtara bağlı olacak... Sistem başka türlü çalışmaz. |
< Bu ileti mobil sürüm kullanılarak atıldı >
|
Kutunun arkasından çıkan iki kablodan birisi elektrik kablosu diğeri kumandaya giden kablo. İkisini birden 4 5 parmaktan sonra kesip almışlar. Ben kutuyu ve 2 hoparlörünü bit pazarından almıştım. Elektrik kablosunu uydurmak kolaydı< Resime gitmek için tıklayın > fakat ben kumanda da edebilmek için yine bit pazarından basit bir ikili hoparlör daha aldım 1 liraya. Logitechlere de 4 lira vermiştim. 1 TL'lik hoparlör setinde de sağ hoparlörün içindeki kartta Logitech'in kumandasında bulunan devre kartıyla aynı fonksiyonlar vardı( aç/kapa, ses kontrol, LED, kulaklık ve mikrofon girişi). Bu kartta Logitech kumanda kartında olmayan 220V'u uygun volta düşüren trafo vardı tek fark. Karttan trafoyu söktüm, Yerine Logitech kutudan gelen gelen sarı kabloyu AC1'e ve AC2'ye siyah kabloyu bağladım. Kırmızı ve beyaz kabloları da R+ ve L+'ya bağlayınca sonuç aldım. Sadece LED başta yanması gerektiği gibi yanıyor fakat ardından sönüyor. Aç/kapa, ses kısma/açma, kulaklık girişiyle dışa ses verme hepsi çalışıyor. Mikrofonu denemedim muhtemelen o da çalışır. Sonuç olarak Logitech S220'yi orjinal kumandası kadar karizmatik olmasa da aynı fonksiyonlar ile bu kartla kumanda edebileceğim. Şimdi karta uygun bir kutu ayarlamak lazım. Herkese fikirlerinden dolayı teşekkür ediyorum. < Resime gitmek için tıklayın > |
