Lityum iyon şarj devresi

Cevap Yaz

slayer_ank

9 yıl

Yüzbaşı

Konu Sahibi

Merhaba
Panasonic NCR18650B 3400mAh Li-İon pillerden 6 adet seri bir hücre oluşturdum bu hücre için Li-İon şarj devresine ihtiyacım var.
Şarj olduktan sonra otomatik kesime geçip bekleme akımı sunabilen bir sistem olursa sevinirim.
Şimdiden tskler.

DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.

Üye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.

Üye Ol Şimdi Değil

Bir Daha Gösterme

< Bu mesaj bu kişi tarafından değiştirildi slayer_ank -- 18 Ocak 2016; 18:32:17 >

< Bu ileti mobil sürüm kullanılarak atıldı >

kenakord

9 yıl

Yüzbaşı

Yarın sabah uygun şemayı çizer buraya koyarım

Bu mesaja 1 cevap geldi.

porsche911turbo

9 yıl

Binbaşı

takip

Bu mesaja 1 cevap geldi.

kenakord

9 yıl

Yüzbaşı

Hayırlı Sabahlar... Murat.... 4 Lİ-İON seri pil hücresi için devre şeması ektedir. 650 Ma olarak ayarlanmıştır . 1 ohm Direnç değeri düşürülerek şarj akımı arttırılır veya değeri büyütülerek şarj akımı azaltılabilir ama en ideal şarj akımı 650 MA dir... Devre basit olduğu için baskı devresini yapmanız zor olmasa gerek veya delikli pertinaksa mont Kolay gelsin..

Bu mesaja 1 cevap geldi.

kenakord

9 yıl

Yüzbaşı

Malesef yine bir sorun var sitede . resim yollayamıyorum...

Bu mesaja 1 cevap geldi.

kenakord

9 yıl

Yüzbaşı

Tekrar deniyorum. Aha oldu bu sefer...

< Resime gitmek için tıklayın >

Bu mesaja 1 cevap geldi.

slayer_ank

9 yıl

Yüzbaşı

Konu Sahibi

Kenan abi öncelikle tesekkur ederim.PCB çizimini ben yaparım burada paylasirim kullanacak diğer arkadaşlar da yararlanırlar.
Sormak istediğim bir şey var
İnternette biraz araştırdım lityum iyon şarj devrelerinin bazıları her hücrenin + - sine bir kablo bağlayarak yapıyorlar. Aynı notebook bataryalarindaki gibi.
O sistemler ile bu tarz sistemin arasındaki fark nedir?
Son olarak 12.6 volt ta ayarlamam mümkün mü? Sistem şarj bittikten sonra pilleri istediğimiz de sarjdan çıkartma imkânı sunuyor mu abi?
Tekrardan tesekkur ederim.

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @kenakord

kenakord

9 yıl

Yüzbaşı

Çok Fazla Isıtmadan lehim yapabildiğin gibi bir pil yuvası aparatı ilede şarj edebilirsin. 3 hücre için 12.6 volt ayarını trimpot ile yapabilirsin ancak alt ayagına bağlı 10 k direnci 6k8 olarak değiştirmen gerekir.
Devre zaten pillerin tam doyumda dolması halinde şarjı kesmektedir minimum tampon şarjında tutacaktır. şarjdan çıkarmak gerekmez. ancak giriş voltajı olmadığı sürece uzun zamanda piller deşarj olacaktır 470 ohm 1k trimpot ve 10 k Direnç Pillerin artı ve eksisi arasında bağlı olduğu için çok uzun zamanda boşta iken piller biteceketir...

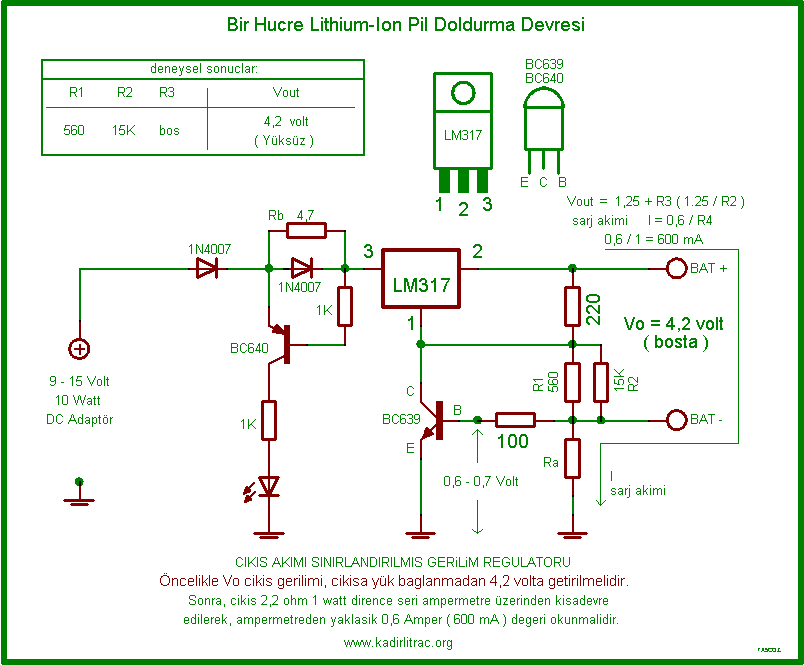

Aslında size önerim her bir pil hücresini ayrı ayrı veya buna uygun bir devre vasıtasıyla şarj etmek en uygunudur.. bunun içinde ekteki devreden her bir hücre için bir tane yapılıp kullanmaktır...

< Resime gitmek için tıklayın >

Bu mesaja 1 cevap geldi.

ASiL35

9 yıl

Yarbay

http://320volt.com/balans-kontrollu-lityum-ion-polimer-pil-sarj-devresi/
