Cevap: Led bağlantıda + - seçimi? (2. sayfa)
|
Elimdeki güç kaynağı davlumbazın kendi aydınlatması. Üzerindeki 20w.lık halojen ampulleri çıkardım. Adem Hocamın yukarda çizdiği devreyi aydınlatma devresine girdim ve uçlarına resimlerini gönderdiğim çubuk ve tablet ledleri taktım. Tablet ledler hiç yanmıyor gibi, çubuklar da yeterli değil. Galiba şimdi daha iyi anlatabildim.  |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @kadircitak
| halojenler normal parlak yanıyosa yerinde dcye çevrilme esnasında sorun var o yüzden resim eklemeniz lazım elinizdeki güç kaynagı ne sizin çubuklara modem adaptörü bile bağlasanız yeterli gelir.. yada şöle bişi işinizi görürhttp://www.sahibinden.com/ilan/alisveris-teknik-elektronik-guc-kaynagi-10-amper-led-trafo-200964183/detay |
Bu mesajda bahsedilenler: @Proxy1
|
Kadir Hocam, trafo ekleyebilecek olsam zaten bu başlığı açmazdım. Trafo eklenecek yer yok. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @kadircitak
| 40w güç ile elindekilerin 3 katı led bağlanır. soru bu ama elde başka bişey yok sorunun kökten çözümü ya power ya eldekilerin dökümü.. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Proxy1
|
Eldekilerin dökümü: 1- Davlumbaz (üzerindeki şemaya göre ac 2x20w aydınlatma devresi, kesik çizgi ile iki lamba daha var, bundan 2x20wlık 2 ampul daha eklenebilir anlamı çıkarıyorum) 2 - Adem Hocamın çizip benim yaptırdığım doğrultma devresi 3 - Aldığım led çubuklar(6x50cm çubuk led + 2x9w tablet led) |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @kadircitak
|

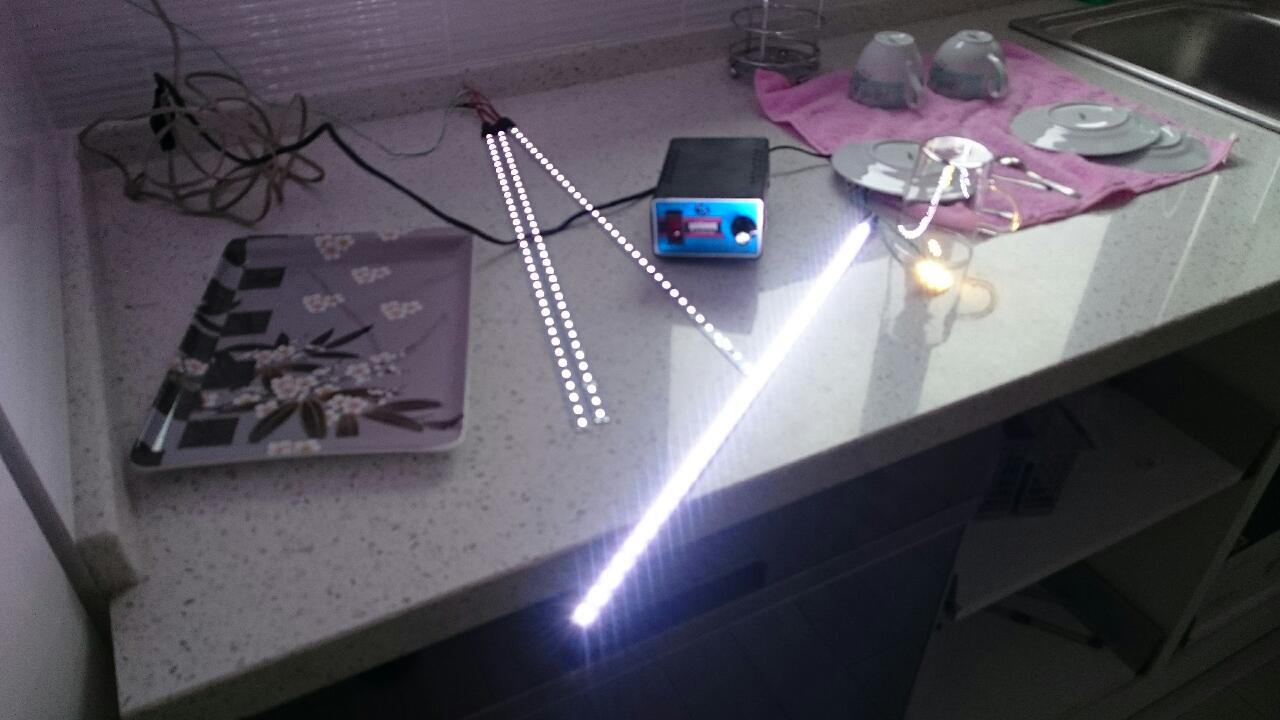

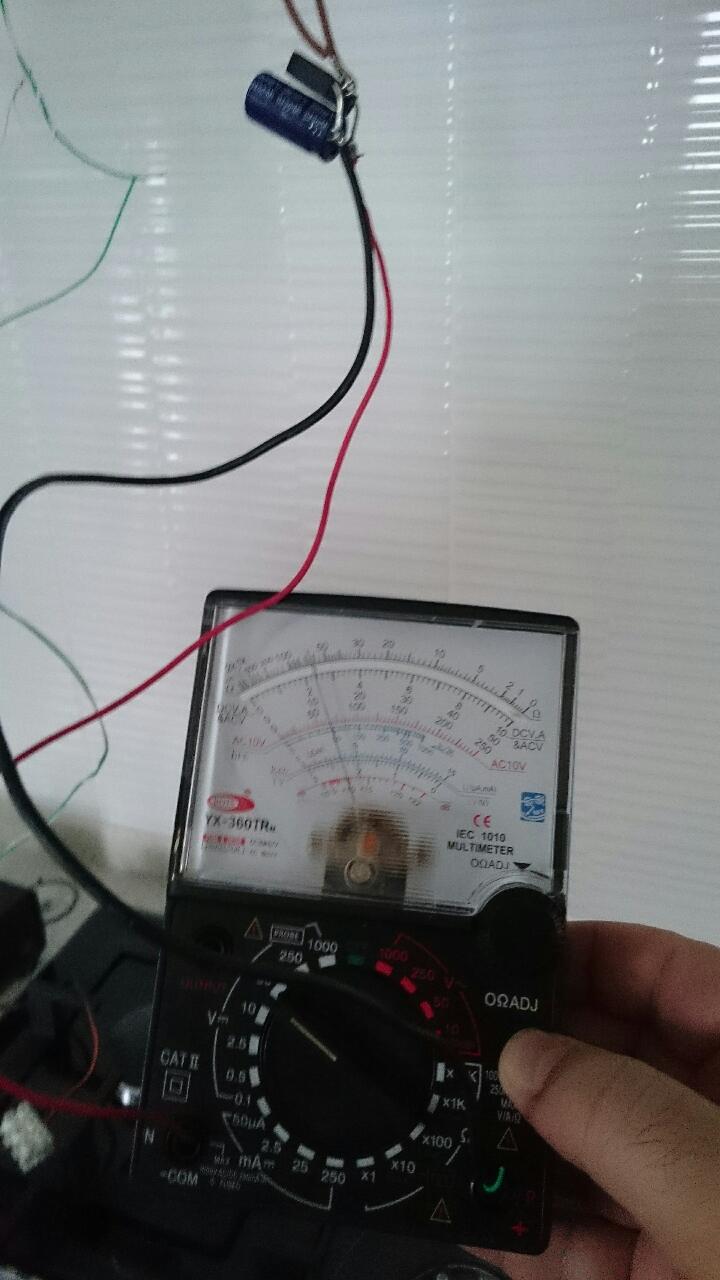

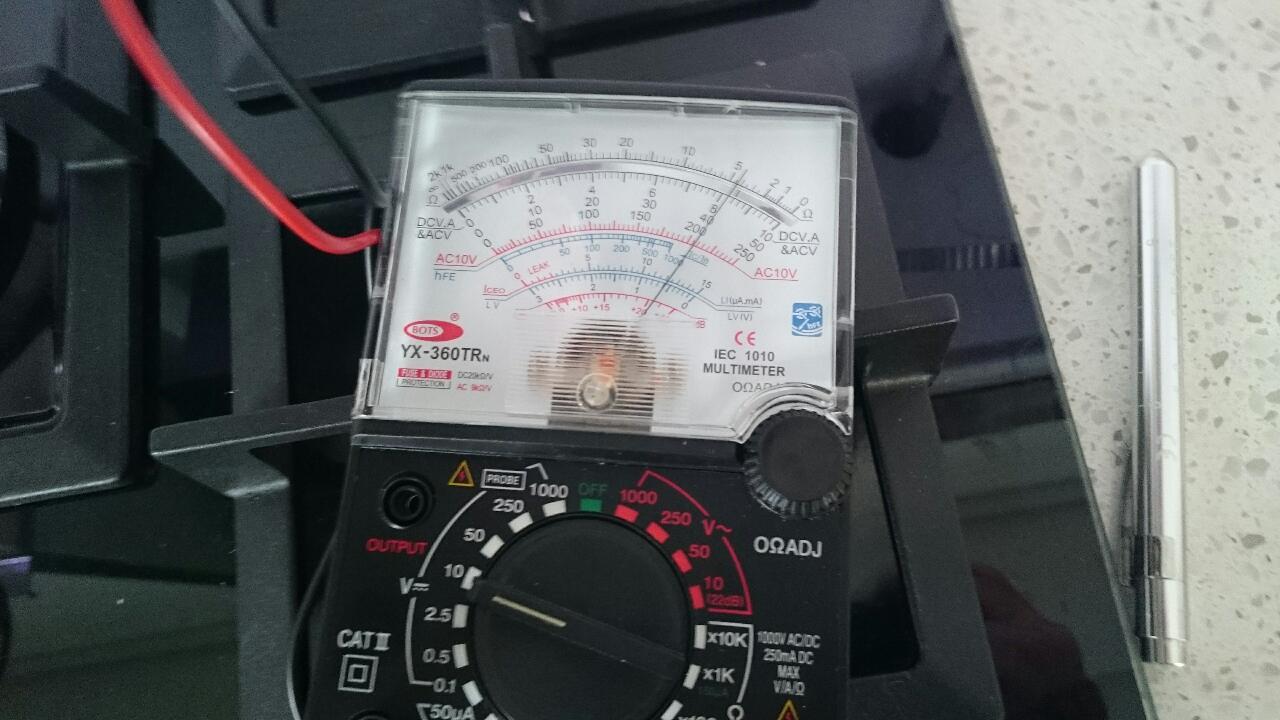

Merhaba, Bugün çıkış gerilimi ayarlanabilen oldukça eski ama güçlü bir trafo ve bir avometre alarak lamba devresini ölçtüm (resim 2 ve 4) Çıkış gerilimi bizim doğrultmaçtan sonra 8v'a düşüyor. Gerilimi 12v olarak alma imkanı olsa olacak gibi sanıyorum. 8 adet çubuk ledi eski trafoma bağladım, 3 tane de davlumbazın devresine bağlayıp yaktım, aralarındaki fark bariz kendini belli etti (resim 3) DAvlumbazın bahsettiğim elk şemasından(resim 1) anladığım kadarıyla, anakarttan 220v çıktıktan sonra aydınlatma trafosuna girip 12v ac olarak çıkıyor. Biz buraya doğrultmaç ekledik ve gerilim düştü. Becerebilirsem davlumbazı söküp aydınlatma trafosunu by-pass ederek girişini yeni alacağım led sürücüsüne bağlayacağım. Sanırım bu şekilde istediğim gibi olacak. Projeyi kafamda böyle oluşturdum ama uygulamada farklılıklar olacak mı bilemiyorum. < Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @AdmGdk
| Köprü diyor 1.4 volt kadar düşüm yapar. Fakat trafo çıkışına bağlanan yük trafo gücüne göre fazla ise yine voltaj düşer. |
< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Proxy1
| en başta yapılcağı en sonda yapmışsım ama halen trafonun resmi yok .. lambalar acde öyle sönük yanar. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Proxy1
|
Ne hikmetse bunda 1.4v'dan fazla düştü. Trafo çıkışına değil, direk karttan kendi aydınlatma trafosunun 220sinden alacağım.(olursa tabii) Kendi aydınlatma trafosu çalışmayacak. |
Bu mesajda bahsedilenler: @AdmGdk
|
Entepli Kadir ağam, ilgine teşekkür ederim. Davlumbazı söküp anakartın resmini çekecem ve aydınlatma trafosu hangisi onu sana soracam.  Senle beraber onu iptal edip yeni trafo koyacaz inşallah.  |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @kadircitak
| o bayrak G.antepe destek içindir malum kişilere karşı elimde ac 11.5v veren swiç trafo var halojen bağlanıyo büğün işim vardı sabah unutmazsan deneyecem dcde ne oluyo sanırım sorun swiç mod trafo.. |
Bu mesajda bahsedilenler: @Proxy1
|
evet güç kaynağı bağlayacan ac yi tekrar dc yapınca led yanıp sönükleşiyo ama ac lambayı bağlarsan sorun yok.. < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @Proxy1
|
Biraz zahmetli oldu ama zahmete değdi. Resimdeki 220v~18vac trafoyu yerinden söküp onun girişine led trafosunu bağladım, kökünden halloldu. < Resime gitmek için tıklayın > |
