Koşu bandı motor ve DC sürücü tamiri
-
En Çok Beğenilenler Tümü Tüm Yorumları Aç
| Arkadaşlar bugün kartı biri ikitelli OSB de diğeri karaköyde 2 farklı elektronik kart tamir yerine götürdüm fakat ikiside "abi bunun çıkışları sağlam görünüyor muhtemelen mikrokontrollerde falan sorun vardır ondu da değiştirsek dahi yazılım yükleyemeyiz zor bi kart bu alabiliyorsan yenisini al" gibi cevaplar verip başından savdı. Canım sıkıldı iyice. Eve gelip kartı iyice inceledim. Birden 400v 470mF lık kondansatörün çevresinde hafif bir siyahlık olduğunu gördüm. Hemen kondansatörü söktüm altı komle simsiyahtı veee Bingo kondansatör patlamış... Sorun DC çevirici kondansatöründe imiş. Karaköye gidip kondansatör, 35A doğrultucu ve çıkış feti de dahil 35 tl lik malzeme aldım ve değiştirdim. Makine canavar gibi çalıştı |
|
yapısına uygun değil çünkü, üniversal motor diye tabir edilen motorlar hem ac hem dc akımda çalışabilir bu tip motorlara örnek olarak elk. süpürge motorlarını gösterebiliriz,bahsettiğimiz motora gelince, bu motorla da stator kutupları sabittir bu kutuplar ya elektro mıknatıslar ile(büyük güçlü motorlarda) yada sabit mıknatıslar ile sağlanır. Herhangi bir iletkene doğru akım tatbik edildiğinde iletkende, sabit bir manyetik alan oluşturur.N ve S kutuplarından oluşan bu sabit manyetik alan etki alanının içerisindeki iletken cisimlere veya farklı manyetik alanlara sabit mıknatısın gösterdiği etkiyi gösterir. Yani iletken cisimleri kendisine çeker, aynı kutuplu manyetik alanları iter; farklı kutuplu manyetik alanları çeker. N kutbundan S kutbuna doğru oluşan bu kuvveti manyetik akı olarak adlandırıyoruz. DC motorlar, statorda oluşturulan sabit manyetik alanın rotorda oluşturulan sabit manyetik alanı itmesi ve çekmesi prensibine göre çalışır. Statorda kuzey-güney ekseninde oluşan sabit manyetik alana karşı, rotorda bu eksenden belli bir açıda kayık olarak yerleştirilen sargıda ikinci bir sabit manyetik alan oluşturulur. Rotorun hareketi ile rotor sargısının stator sargısıyla aynı eksene gelmesi ve hareketin sona ermesini engellemek için rotor üzerinde birden fazla sargı oluşturulmuştur. Bu sargılar yine rotorun üzerindeki bir kolektörde toplanır. Kolektöre uygulanan gerilim, kömür fırçalar marifeti ile aktarılır. Kömür fırçalar, sabit eksende olduğu için rotor döndükçe gerilim uygulanan sargılar da değişecektir. Her defasında stator eksenine belli açıda manyetik alan oluşturan sargıya gerilim tatbik edildiğinden dönme sürekli devam eder. Bu durumda Dc elektrik motoruna Ac gerilim uygulanırsa, gerilimin uygulandığı sargıda şebeke gerilimi frekansına uygun olarak degişken bir manyetik alan oluşacaktır.bizim stator manyetik alanımız sabit olduğu için rotor'da dönme yerine sadece bir sarsıntı, titreme oluşacaktır. http://www.dailymotion.com/video/xptw34_dc-motoru-calisma-prensibi-www-kumanda-org_fun |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @why_living
| öncelikle paylaştığım bu konuyu TıKLA şuan anlamaktaysanız bir daha söylicem motoru bugün aldım tamirden geldi taktım çalıştırdım çalış gibi oldu durdu hemen arızasını bulmakta zorluk çekiyorum çünkü beynim yandı yanacak :) bi sürü fotoğraf var bi yardım lütfen arkadaşlarTIKLA2 |
Bu mesaja 1 cevap geldi.
|
Koşu bandı L5 hatası çözümü yürüyüş bandı - dunlop z 520 z520 LS (ayrıca bir sorunu yoksa) https://www.youtube.com/watch?v=azxCQZRiqp4 |
< Bu mesaj bu kişi tarafından değiştirildi redfanatic26 -- 15 Kasım 2019; 15:35:39 >
|
Mıknatıs çalışıyor gibi görünüyor. Videoda göreceğiniz gibi connect led titriyor. Herhangi bir tuşa bastığımda zil sesi ile beraber kilitleniyor ve connect led'i sönüyor.çok teşekkürler. https://vimeo.com/408055373 |
< Bu ileti DH mobil uygulamasından atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @34mclee
|

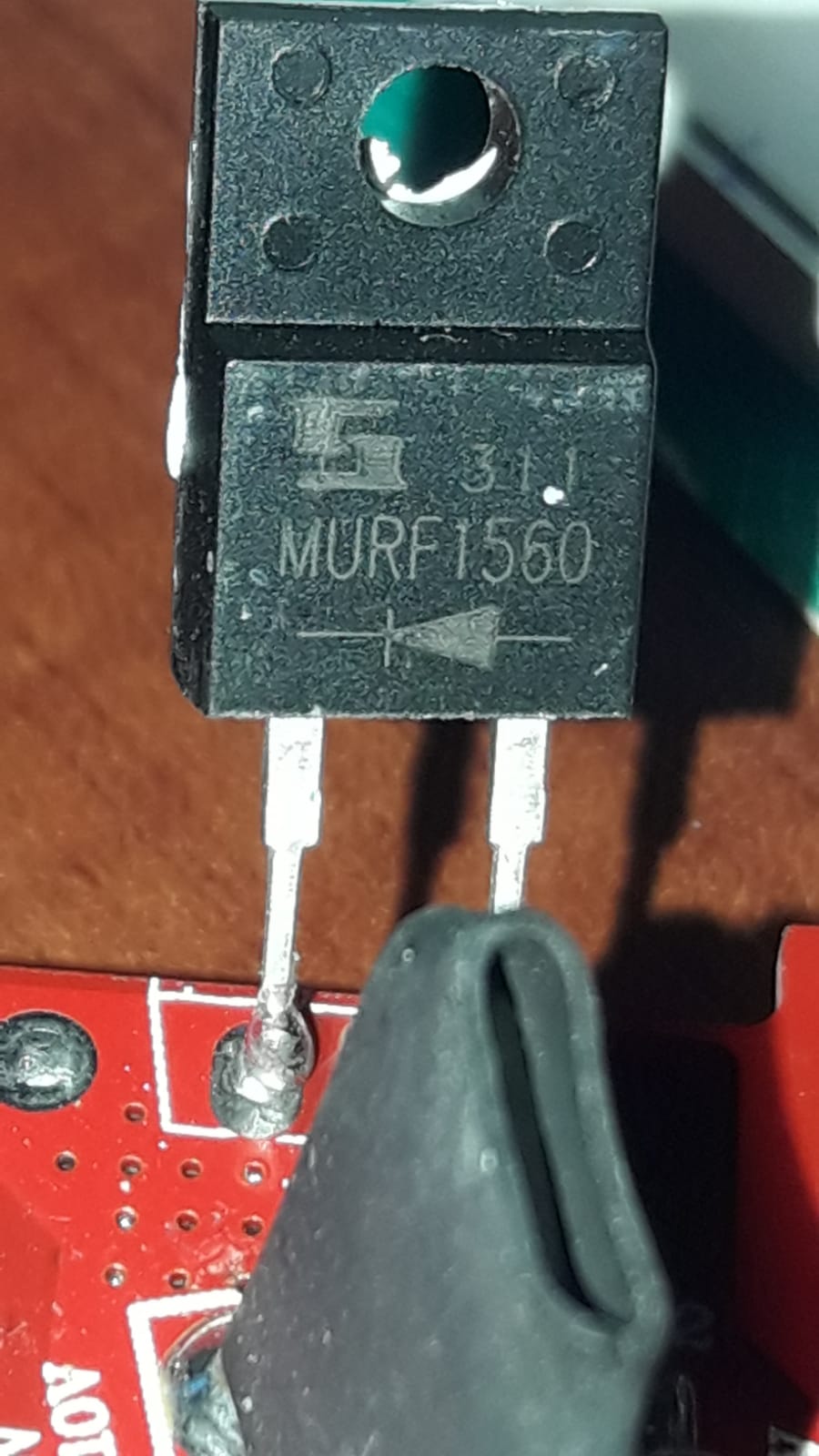

Merhaba, altis sd 5000 koşu bandı ekran deneme sırasında kendini ustayım diye tanıtan vatandaş ekran soketini yanlış sokete taktı kart yüksek sesli patlama ile sigorta attı, baktım yanlış sokete takmış, usta yanlış sokete takmışsın dedik, sen benim kadar mı biliyorsun aynısı ne farkeder dedi, taktığı soket 4 pin olması gereken 5 pin, nasıl becerdi anlamak mümkün değil neyse doğru yere tak bakalım dedik, taktı , ekran start sonrası 3 2 1 sayıyor karttan çıt sesi geliyor motoru çalıştırmıyor, kartın arka iç kısmına baktım siyahlaşmış, sonrasında kartı söküp baktığımda kartın arka kısmı aşağıdaki gibi yolu patlatmış, ölçümler sonrası 1N4744A 15V 1W ZENER DİYOT kısa devre Murf 1560 diyot kısa devre G40N60UFD transistör kısa devre **Murf 1560 diyot ile G40N60UFD transistör ün üzerinde yazan yazıların aynısını bulamıyorum, bunların kaç volt olduğunu nasıl öğrenebilirim, TEŞEKKÜRLER 1N4744A 15V 1W ZENER DİYOT < Resime gitmek için tıklayın > MURF1560 < Resime gitmek için tıklayın > G40N60UFD TRANSİSTÖR < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi BEDESTENLİ -- 23 Şubat 2024; 12:56:22 >
|
15A lik 600 V hızlı diyot takabilirsiniz. https://www.ulutaselektronik.com/urun/u1560-mur1560-to-220-2-15a-600v-ultrafast-dyot IGBT transistör olarak https://www.ulutaselektronik.com/urun/ixgh40n60c2d1-to-247-75a-600v-300w-igbt-transistor Zener diyot olarakta bunu kullanın. https://www.ulutaselektronik.com/urun/1n4744a-15v-1w-zener-diyot Anakart pek yabancı gelmedi. Motor DC 180 V. PWM kontrol ile çalışmaktadır. |
< Bu mesaj bu kişi tarafından değiştirildi muhsin kamer -- 23 Şubat 2024; 17:38:48 >
|
Merhaba, Bozulan koşu bandımı Ankara' da, İvedik Organize Sanayi Sitesinde, Tutku Elektrik - Bobinaj'a tamir ettirmiştim. İlk anda motorun yandığını gördük, daha sonra kartın da yandığını anladık. Zaten motor yanınca %90 kartıda yakıyormuş. Motoru sardılar, kartta da parça değiştiler. Şimdi sorunsuz çalışıyor. Ben bu firmaya https://www.ankarakosubanditamiri.com adresinden ulaşmıştım. Tavsiye ederim hem bobinaj hem elektronik var. Başka yere göndermiyorlar. |
1. sayfa
DH Mobil uygulaması ile devam edin.
Mobil tarayıcınız ile mümkün olanların yanı sıra, birçok yeni ve faydalı özelliğe erişin.
Gizle ve güncelleme çıkana kadar tekrar gösterme.
Acaba DC motoru söküp götürüp birebir sardırabileceğim ve güç devresini söküp götürüp kendim tamir ettirebileceğim bir yerler var mı? Sonuçta servisinde kendinin tamir ettiğini düşünmüyorum. Onlarda bir yerlerde taşeronlara tamir ettiriyordur...
Yardımcı olabilirseniz çok sevinirim.
