arkadaşlar klima için universal kart aldım.çoğu bağlantısı tamam fakat klimadaki motor bağlantılarını bulamadım.aldığım kart

< Resime gitmek için tıklayın >

şeması

< Resime gitmek için tıklayın >

ve klimanın kablolarının olduğu yer

< Resime gitmek için tıklayın >

burada L N 1 2 olan kabloların bağlı olduğu yer var sanırım iç ve dış motor bağlantıları onlar fakat hangi kabloları nereye takıcam çözemedim?

Umarım yardımcı olursunuz.teşekürler

DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.

Üye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.

Üye Ol Şimdi Değil

Bir Daha Gösterme

< Bu mesaj bu kişi tarafından değiştirildi by_matrix -- 19 Haziran 2013; 20:28:51 >

AYIN KARANLIK YÜZÜ

12 yıl

Yüzbaşı

quote:

Orijinalden alıntı: by_matrix

arkadaşlar klima için universal kart aldım.çoğu bağlantısı tamam fakat klimadaki motor bağlantılarını bulamadım.aldığım kart

< Resime gitmek için tıklayın >

şeması

< Resime gitmek için tıklayın >

ve klimanın kablolarının olduğu yer

< Resime gitmek için tıklayın >

burada L N 1 2 olan kabloların bağlı olduğu yer var sanırım iç ve dış motor bağlantıları onlar fakat hangi kabloları nereye takıcam çözemedim?

Umarım yardımcı olursunuz.teşekürler

< Resime gitmek için tıklayın >

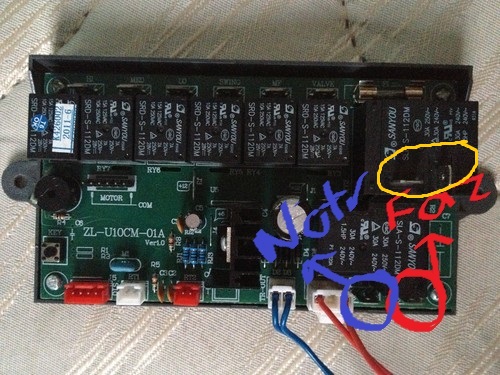

çoğu klima da sarı içerisin de belirtiğim noktalara takılır.ama sizin paylaştığınız devre şemasına göre mavi ve kırmızı noktalar kompresör bağlantı noktaları.resimler çok net değil seçmek zor oluyor..düşük bir ihtimal yanılıyor olabilirim.
< Resime gitmek için tıklayın >

Bu mesaja 1 cevap geldi.

by_matrix

12 yıl

Konu Sahibi

öncelikle cevap için teşekürler. arçelik marka klima dış ünitesindeki elektrik bağlantı şemasına baktım.şemanın solundaki 2 kablo kompresör ortadaki topraklama sağındaki 2 kabloda fan sanırım.

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >
1- şebekeden gelen elektrik mavi kablolar klima kartında 220v yazan yere takacağım.fakat kahverengi kablo şemada nereye takılacak?
2-şemada numaralandırdığım yerlere hangi kabloları takacağım.

< Resime gitmek için tıklayın >

1- nötr? şebekeden gelen elektriğin kahverengi olan notr mü?
2-heater? ısıtma ile ilgili sanırım.
3-dört yollu vana? buda dış üniteden gelen kablolardan biri galiba
4-dış fan motoru? dış üniteden gelen hangi kablo?
5-iç fan motoru? bu kabloyu nasıl bulabilirim?
< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi by_matrix -- 20 Haziran 2013; 20:35:14 >
Bu mesaja 1 cevap geldi.

klima5505

12 yıl

Yarbay

Soldan sağa: faz- nötr- topraklama-4yollu vana-fan

Bu mesaja 1 cevap geldi.

by_matrix

12 yıl

Konu Sahibi

quote:

Orijinalden alıntı: klima5505

Soldan sağa: faz- nötr- topraklama-4yollu vana-fan

süpersin usta aradığım cevaplardan birisi buydu.bende 4 yollu vana ile fan kabloları birleşik kırmızı ve siyah.sanırım orjinal kartta öyleydi.bunları tek tek ayırıp soket haline mi getirmem gerekir? yeni aldığım kartta girişleri ayrı ayrı.
-elektrik kablosunda mavi olan faz sanırım değilmi? 220v yazan yere takacağım
-elektrik kablosunda kahveringi olanıda yanındaki girişe mi takacağız?
-dış üniteden gelen nötr kabloyu 1 numaraya takacağız sanırım??
-iç motor bağlantısı hangi kablo onu bulamadım.resim atsam söyleyebilirmisiniz.

Teşekürler

< Bu mesaj bu kişi tarafından değiştirildi by_matrix -- 20 Haziran 2013; 22:55:04 >
Bu mesaja 1 cevap geldi.

AYIN KARANLIK YÜZÜ

12 yıl

Yüzbaşı

evrensel renkler kahverengi fazdır mavi de nötr.
