Cevap: Işıldak devresi yanan elemanlar... (8. sayfa)
Cevap Yaz
Konuya Özel
|
kardeşim sıkıntı yok ledler yanık kalıyorsa 4k9 artıdan gelen ıletıme az geldıgı ıcındı senın yapman gereken sımdı tr nın orta bacağından sarj devresının artısına bağladığımız 4k9 ıkı tane yapmak yanı pararlel yanına bıtane daha lehımle bak ledler sönecek ok |
Bu mesajda bahsedilenler: @superlative
|

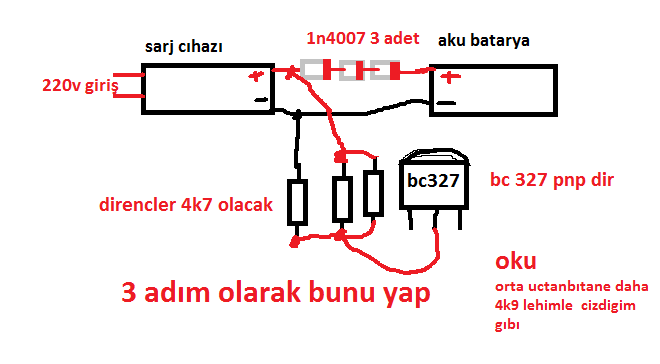

tryı ters çevirme yakabılırsın sarj cıhazı ve tr orta ayağına resımdekı gıbı 4k9 lehımle bıtane daha ok < Resime gitmek için tıklayın > |
Bu mesaja 2 cevap geldi. Cevapları Gizle
|

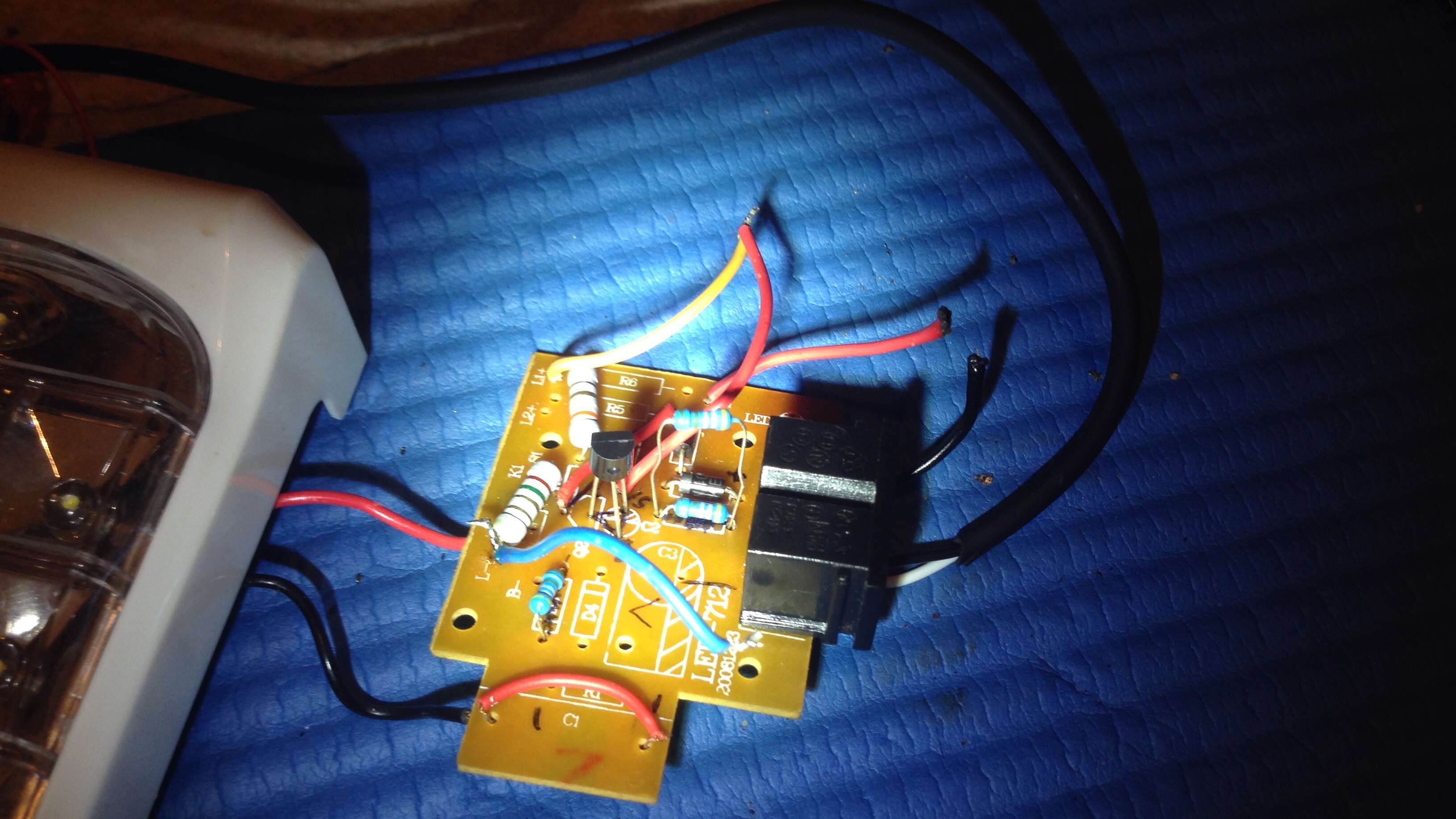

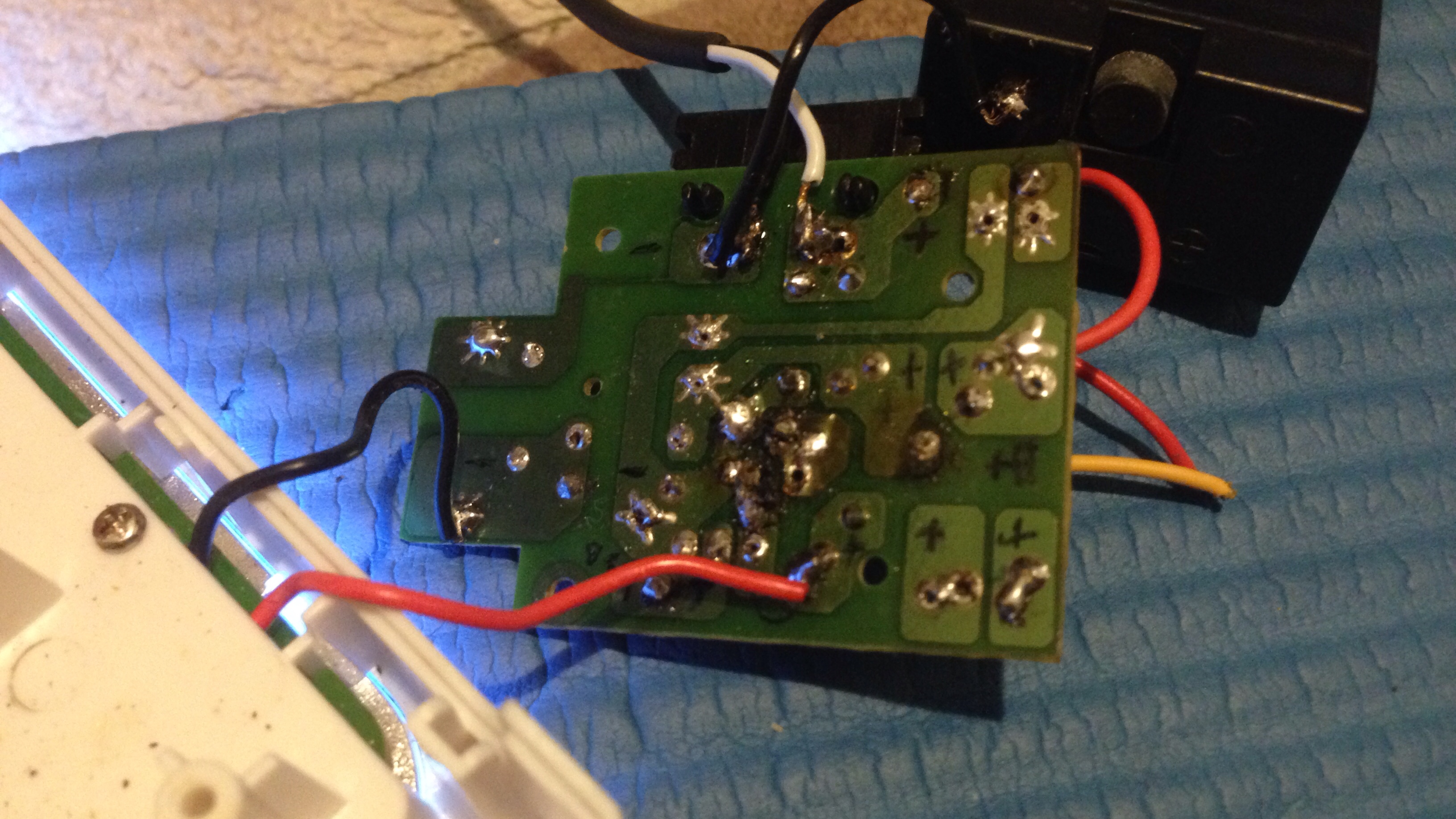

Hocam dediğini yaptım ama bana mısın demiyor ışıl ışıl yanıyor biraz daha silikleşti ama, neden böyle yapıyor elli kez söktüm TR yi kısa devre olmadığına eminim çünkü enerji yokken kontrol yaptım tek tek. Senin yaptığın devrede bu sistem çalışıyor mu? Benim istediğim elektrik 5V gelince ledleri söndürsün. + ya giden iki paralel direnç 1.77 K ölçtüm multimetre ile. tek başına ölçünde 5K ohm gösteriyor bak böyle yaptım. < Resime gitmek için tıklayın > |
Bu mesajda bahsedilenler: @japon_japon
| TR üstünde BC327 -40 yazıyor bu arada. |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
| Yanlış almamışımdır umarum TR yi. |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative
| yok doğru almışsın dedıgım gıbı 4k9 yanına bıtane daha yaptınmı yapınca sondu demı ledler sarjı takınca ? |
Bu mesaja 2 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative

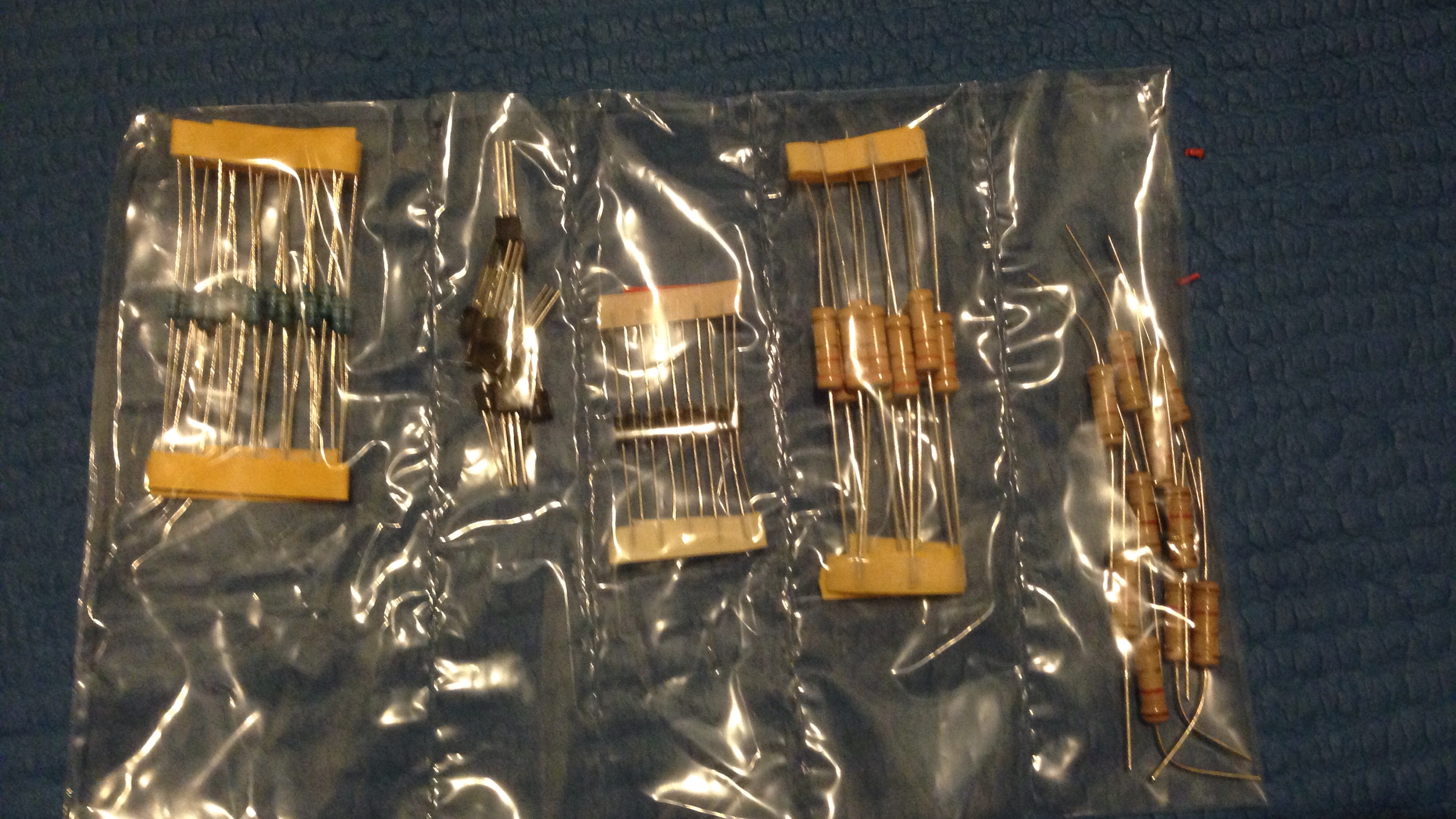

| Yok daha sönükleşti ama sönmedi. Bende şöyle yaptım senin istediğin o 4K9 lardan 10'ar tane almıştım ya 2 sini kullanmıştım. Şimdi birini daha kullandırdın. Bir tanesini daha açıktan tellerine değdirdim ne olacak diye neredeyse tam sönük oldu ama dahada kısıldı yani 3 ü paralelken. Aslında benim sana sormaya çalıştığım neye göre bu 4K9 direnç taktım. Misal direnç mirenç koymadan direk versek orta bacağa kapatmaz mıydı? Şimdi sen elektrpniği biliyorsun ama bilmeyen için anlamak zor. DEvrenin o kısmını hala anlamış değilim. Çünkü neden 4K9 olduğunu bilmiyorum birde neden iki tane tek yetmiyor muydu? iki özdeş direncin bir anlamımı var? Kafamda çılgın sorular :) hocam aldığım iki vatlık zayıf dirençlerden tek bir tane mi atsak. Benim anladığım direnci düşürmemiz gerekiyor. Direnç düştükçe sönüyor. Öbür taraftaki 4K9 direnç ne yapıyor halinden memnun mu niye taktık onu oraya onuda bilmiyorum çalışsında şu ışıldak :) |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
|
simdi devre benım elımde olsa mantığını hemen çözer yaparım ama senın elınde ben gormeyınce sadece bılgı aktarımı yapuyorum sana sımdı o ledlerın sonmesı ıcın o ıkılı yaptığımız dırencın omajını dahada dusurmemız lazım sen bana dasen kı hocam benım elımde su dırencler var bende sana dıcem kı sunu tak ama senın bılgı sevıyen daha o düzeyde olmadığı ıcın ben sana deneme yanılme hemde kendının ogrenmesı ıcın denemeler yaptırıyorum ama bılgı sahıbı olsaydın san asunu derdım ozaman oraya 1 k tak o kı ırencı sok yerıne 1 k tak derdım varsa elınde o ıkı dırencı sok 1k tak bakalım ne olacak tam sonecekmı letler tam sönmezse 670r tak mutlaka aradaki gerılım bolunmesının olduğu degerı yakalayacaksın ok |
Bu mesajda bahsedilenler: @superlative
|
simdi mantık soyle 4k9 dan gelen artıdan gelen akım cok olduğu ıcın 4k9 yetersız geldı ıkıtane tak dedım ozaman ne oldu 4k9lar 2k4 oldular ama sen tam sonmedı dedım bıtanede degdırdım dedın yıne sonuk dedın demı burda ya bataryadan gerıye artı gecısı var yada sarjın akısı fazla bunun ıcın napıyoz denemeye devam 1 atak bakalım nasıl olacak ok |
Bu mesaja 2 cevap geldi. Cevapları Gizle
mesala kafanda sunu canlandır banyolardakı sıcak soğuk ayarı yaptığın muslukları adına batarya denırde sen sımdı karıstırısındıye musluk dıyorum heheh sen sıcak soğuk ayarlamak ıcın bır denge bulup orada bırakıyorsun ya ılık yapmak ıcın bızım yaptığımız dirençlerle bu orta sevıyeyı bulmak aslında tam ortası ıkı dırencınde degerı aynı olunca tam olması lazım ama sıcak suyu bız 40 derece dıye bılıyorduk ama oyle degılmıs sıcak su suanda 80derece olduğu ıcın musluğun kolunu soğuk tarafa doğru sevırıyoz dıren o cevırme ıslemını yapıyoz anladınmı bu verdıgım orneklerı okuyan bana gülecek sayende hehehe |
Bu mesaja 1 cevap geldi. Cevapları Gizle
| Hocam bataryayı sistemden komple söküp deneme yapıyorum şu an. Sök tak uçları kötü oluyor diye. Şu an 5V veriyorum ledler tam olmasada yarı yanık. Dediğin gibi iki paralel 4.9 var orada. Dışardan bir tane daha değdirince iyice sönükleşti ama yinede yanıyordu. 1K istemediğin kadar direnç var elimde :) takayım 1K birde öyle deniyelim. Batary iptal şu aşamada bilerek takmıyorum. Batarya ilede değişmiyor sonuç zaten. Ahatarıda iptal ettim bir kademeyi direkt lehimleyerk kumanda ediyorum. kırmızı ledde iptal. Test yaptığım için. |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
|
bataryayıda takarak deneme yap eger bataryazı olursa olmaz sistem butun halde sana reflex verecek ok sarjın takılı olduğunu gösteren kırmızı ledı tak o bızım yapmaya calıstıgımız ayarla alakası yok o sadece sarjın takılı olduğunu gosterırı tabı onunda artısını bataryadan degım sarjdan verecen sende umarım oyle yapmışındır |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative
| Hocam benim banyo bataryası termostatlı :) kendi içinde ayarlıyor sıcak soğuk musluğu yok bende :) Biriyle debiyi ayarlıyorum öbürüyle sıcaklığı. KEndi içinde ayarlıyor o. Batarya nedir biliyoruz sende tam cahil yaptın bizi. Elektronik bilgimiz zayıf hepsi o kadar. Sor termodinomik, hidrolik pnömatik sana destan anlatayım. İnternetten araştırıp anladım TR çalışma mantığını. Base denen orta bacak aslında bizim ayar yaptığımız bacak. Benim sormak istediğim neden 4.9K da 1K değildi aslındaki onunda cevabını vermişsin zaten. |
Bu mesajda bahsedilenler: @japon_japon
| MEvcut orjinal boardda neyse kırmızı led o şekildeydi. birşeyini değiştirmemiştim. Sadece LED i sökmüştüm takarım şimdi. |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
|
ben aklın normal bataryaya gider diye o sekılde yazdım muhakkak cogu ınsan bılır musluğa batarya dendıgını neden 4k7 demısım 4k7 trnın ıletıme gectıgı tam doyuma vardığı bır degerdır 5 v ta 2k2 ile 5k ya kadar kullanılabılır bu senın yaptığın devreye bağlı ılk basta 2 ka deseydım belkıde tr yanacaktı demı bılemezdım ben senın elındekı devreyı anlatabıldımmı onun ıcın en yüksek olan dan bık tık aşağıda olan dırencle başladık tr ye dirençsiz baseye voltaj uygulanmaz anında yakar tr yı o trnın maksımum calıstıgı base ayağı 6 v tur ama akımı cok dusuktur diren akımını sınırlamak ıcındır |
Bu mesaja 2 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative
| Hocam 1K Ohm işimizi gördü kesti led ışığını yalnız kırmızı ledi ya bozdum ya da bir tuaflık var söktüğüm yere takıyorum yanmıyorum. Taktığım yerde bir garip artısı eksisi aynı yere oturuyor gibi tabiki imkansız öyle birşeyde nerden söktüysem oraya taktım gibi orjinal devre fotolarına bakacağım şimdi tek sıkıntımız kırmızı led. :) |
Bu mesajda bahsedilenler: @japon_japon
| Aklıma birşey geldi bizim bu led 220V a uygun bir lettide ondan mı yanmıyor acaba şimdi devreyi düzgün kurduk ya. Gerçi bozmadan önce 5V silikde olsa yanıyordu. LED lerin voltajı olur mu? |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
|
ledi ters takarsan yanmaz kırmızı ledin voltajı 2v tur mavi beyaz olanlar 3.2v tur başka led dene belkı bozulmustur |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative

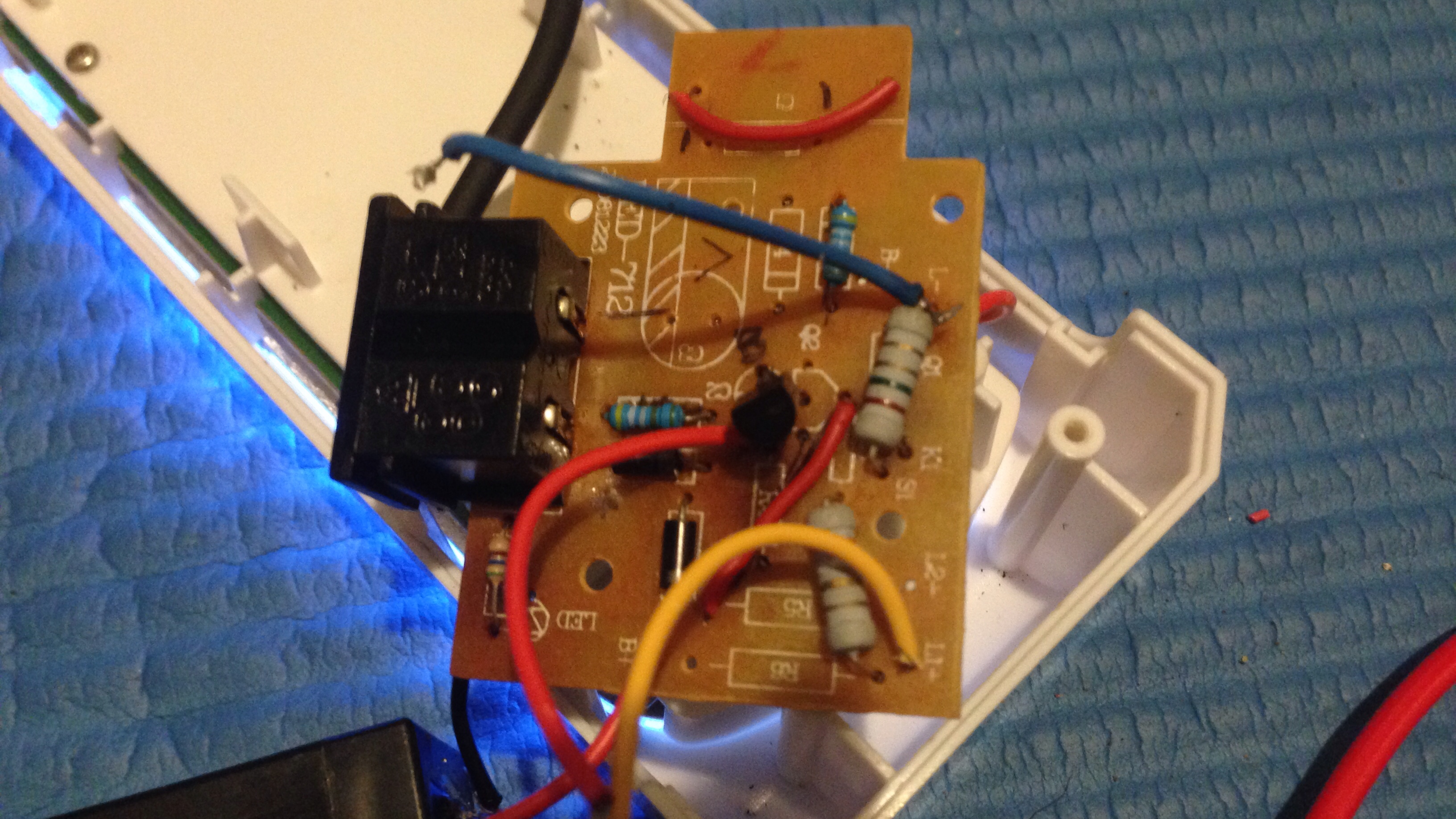

< Resime gitmek için tıklayın >
< Resime gitmek için tıklayın >
Bu mesaja 2 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
