Cevap: Işıldak devresi yanan elemanlar... (7. sayfa)
Cevap Yaz
Konuya Özel
| slm naptın son durum ne?? |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative
|
Hocam devreyi bayağa bir toparladım. TR için en uygun yerleşimi düşündüm. Board üstünden takip yaparak senin devreyi elde etmeye çalıştım. Yarın eksiklerim gelince tamam olacak inşallah. Senin o iki eşdeğer direnç olmadan bu haliyle kısa devre ederek (TR) kısmında çalıştırsam olur mu? Birde herşeyi takınca LED çalışır mı şüphem var, sanki kırmızı LED'in eksisini boardda bir yerde kesip direkt şarj - sine girsem daha iyi olacak gibi belkide çalışır emin değilim. Kesmeyi düşündüğüm yerde < işareti var. 2W lık dirençlerinde yönlerini değiştirdim. En ideal yerleşimi bulmak için. Şu haliyle test etmek istiyorum aslında bataryadan yakmak istiyorum ledleri. Karalanmış yerlerede senin o eşdeğer dirençleri takıcam. TR ise ortada B dediğim Base kısmı. Bak bakalım olmuş mu test edeyim mi yemekten sonra? < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
| zaten tr yokken ledler yanar yanı trnın sagındakı ve solundakı kaploları bırlestır led yanar tst ıcın deneyebılırsın |
Bu mesaja 2 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative
|
Dostum herşey tamam test ettim. üç kablo çıktım TR gibi akıma yön vermek için. Ama bir gariplik var. TR olmadığı için mi böyle. Bak şimdi bataryadan gayet güzel besliyor ledleri. kırmızı ledde yanmıyor istediğim gibi. Kademe olayıda var. Ama açık konumda şarja alınca çok zayıf bir şekilde yanmaya devam ediyor ledler. Kırmızı led yanmaya başlıyor. Ama tüm ledler hafifte olsa yanıyor sorun nerde? < Resime gitmek için tıklayın >< Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
| Hocam bence ben o transistörün ucu olacak kabloları doğru kombinasyonda değdirmediğim için led hafif yanıyordu şarj anında. Yarın TR gelince daha doğru test etmiş oluruz. Senin turuncu ile çizdiğin uç ile ledleri değdirmiş olabilirim. Bu arada o tombul dirençlerden teki plastik tırnağa geliyordu board oturmuyordu yerini değiştirdim. Aslında orjinal devrede iki kademe arasında ledlerde çok fark yoktu. Bende o yüzden 1K ve 3K 2Watt dirençlerden aldım 1 e 3 olacak o iki kademe arası. Bariz bir fark olsun istiyorumda. Bu arada kırmızı ledin dibindeki 1K lık dirençte hafif kararmış hazır elim değmişken onuda yenileyeceğim. Güzel olacak inşallah yarın gelir umarım. |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
|
ıkı kademe ıcın 1 k 3 k cok yüksek bır değer orada 15r ıle 39r (r) ohom olduğunu bılıyorsun demı ) olması gerekiyor o direnclerı yanı 1k 3k yı yanlış almışsın :) kırmızı leddekı 1 k dırencı 150r ıle degıstır kırmızı led daha canlı yanacaktır |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative
|
kırmızı leddekı 1 k dienci 180r yada 220r yap 150 yanlış yazmışım ok elinde yoksa aynı yanına paralel olarak bır tane daha 1 k lehımle oda yeterlı olur |
Bu mesaja 3 cevap geldi. Cevapları Gizle
|

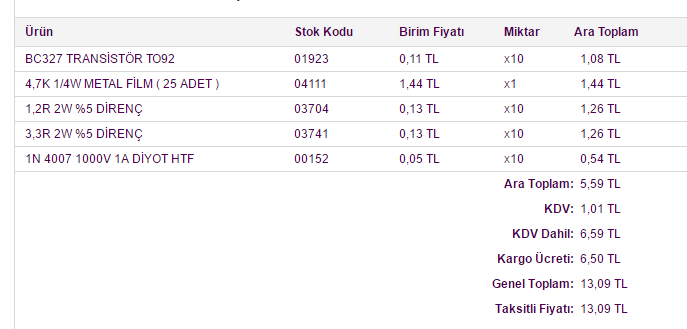

Ben dirençleri doğru almışımda sana yanlış söylemişim :) Aldıklarım bunlar. O kırmızı ledin ordaki direnç yerine 2W lık bu aldıklarımdan koysam diyorum ama eşşek kadar büyük bu 2W lar zor sığıyor :) < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
| Bir tane bozduğum adaptörde sağlam 560R direnç buldum ufak. Devresindeki tek sağlam direnç o :) Aynı işi görür herhalde led için. Zaten konum itibariyle o da adaptörün yanındaki LED de duruyor. Bir ledden başka LEDe :) Malzemeler Yurtiçi Kargo Avcılar Şubesine gelmiş. Eğer bu totoşlar bugün getirmeyecek gibi olursa akşam gidip ben teslim alacağım. Hiç güvenmiyorum Yurtiçi Kargo'ya. |
Bu mesajda bahsedilenler: @japon_japon
| Bu arada AKÜ'yü boşaltmak için dün akşam 10:30'dan beri LED lerim yanıyor. Sabah baktım hala yanıyor. AKÜ'yü güç kaynağı ile iki kez tam şarj deşarj yaptım canlandı. Bitsin ki AKÜ bizim adaptör işe yarıyor mu onu test edelim. |
Bu mesajda bahsedilenler: @japon_japon
Evet evet :) Kendim elle TR nin vazifesini yapmak için üç kablo çektim birbirine değdiriyorum. Aslında elimde söktüğüm PNP TR var yalandan onuda takayım benim esas TR ler gelecene kadar. Aklıma yeni geldi bu bak :) Hem TR leride test etmiş olurum iki tane PNP söktüm dağıtığım adaptörden. |
|

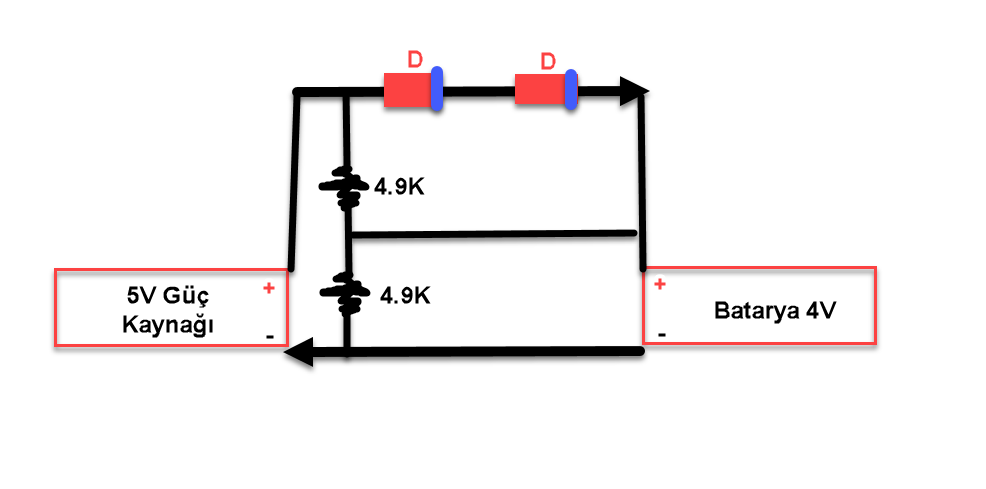

Hocam peşpeşe çok soru sordum ama anlamaya çalışıyorum kusura bakma :) Senin devrede tek anlayamadığım nokta TR Aküye basarken aldığı durum. Sanırım benim şu şekildeki gibi oluyor. Burda oraya koydurduğun 4.9K lık dirençlerin espisi akım oluşturup aküye basmak mı? Diyotlar gerilimi düşürüyor o iki dirençte paralel bağlı olup akım mı oluşturuyor. Burası biraz karışık geldi öbür tarafları basit anladım oraları. 3 yollu valf gibi çalışıyor Transistör dediğiniz şey. Suyu (akımı) bir kapıdan diğerine açıyor. Ama en can alıcı nokta bu 4.9K lık dirençler benim tahminim dirençle akım oluşturuyorsun herhalde. Aküye basmak için. Bu akımı nasıl ölçebilirim. Multimetre ile daha henüz hiç akım ölçemedim de :) Hep kıvılcım çıkarttırıp durdum probu erittim bir gün aküyle oynarken :) Bu multimetrenin akım ölçüm kısmını henüz kullanmak nasip olmadı. < Resime gitmek için tıklayın > |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
|
slm o 4k9 lar akü sarjıyla hıc alakası yok :) o direnç ve tr sadece sen adaptörü sarja takınca ledlere giden elektırıg kesıyor onu san aanlatmıstım aslında bı oncekı yazıda anlaman ıcın ama ben bıdaha anlata yım tr pnp olduğu ıcın artı kutupta çalışıyor ve eksı kutup ıle ıletime geceyor yanı eksıyı verdıkya 4k9 la acık suan ıcınden akım gecıyor vanayı acınca ıcınden su geçeyomus gıbı dusun ama sen sarj aletını fışe takınca sardan aldığımız artı kutuptan alıyoruz kı tr yı sondursun dıye kapatsın dıye vanadan gecen suyu kapatıyoruz su akmıyor buda ledlerı sonduruyor olay bu sadece umarım anlatabılmısımdır |
Bu mesajda bahsedilenler: @superlative
|
bak sen yıne dirençleri yanlış almışsın heheheh orjınal devrede bırtanesı 15R YANI ONBEŞ OHOM diğeri 39r otuzdokuz ohom sen almışsın 1,2 r ve 3 r aslında alman gereken 15R VE 47R Olabılrdı yanı eskılerı kullanmaya devam ok yenılerı kullama ... |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative
|
birde akuyu boşaltayım derken ıyıce bozma haa o akünün bos durumu sanırım 3,3v falan olması dolu ise 4,2 falandır tam bılmıyorum ama bu seviyeler daha aşağıya düşerse voltal bıdaha voltaj tutmaz ona gore bu konuya dıkka et |
Bu mesaja 1 cevap geldi. Cevapları Gizle
| Of ya arada var 10-30 Ohm için kalp kırmayalım :)) Şaşırmışım :)) |
Bu mesajda bahsedilenler: @japon_japon
|
Yok hocam tam bitirmiyorum :) Ayrıca çinden şunu sipariş ettim. Nasıl alet ne düşünüyorsun? Ben bataryalara çok meraklıyım kaç tane şarj aletim var ben bile unuttum ama bu çok akıllı bir şarj makinesi bak tavsiye ederim. Bu işlerle uğraşıyorsan sende al bence: https://www.aliexpress.com/item/100-Original-SKYRC-IMAX-B6AC-V2-RC-Charger-Dual-Power-50W-Genuine-Lipo-Battery-Balance-Discharger/32636755057.html |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @japon_japon
|
akülerin alt ust sınırını bılıyorsan sorun yok :) o sarj aletinden bende var 4 senedir kullanıyorum ama o sarj aletı cogunlukla lipo bataryaları sarj eder ve genelde rc araç kullananlar alır o sarj aletını ben gıbı :) |
Bu mesaja 1 cevap geldi. Cevapları Gizle
Bu mesajda bahsedilenler: @superlative
|
ben hobkıng den almıştım fiyat daha uygun bak https://hobbyking.com/en_us/imax-b6-ac-v2-charger-discharger-1-6-cells-genuine-au-plug.html buda benım aldığım https://hobbyking.com/en_us/turnigy-accucel-6-50w-6a-balancer-charger-w-accessories.html |
