Cevap: Işıldak devresi yanan elemanlar... (17. sayfa)
|

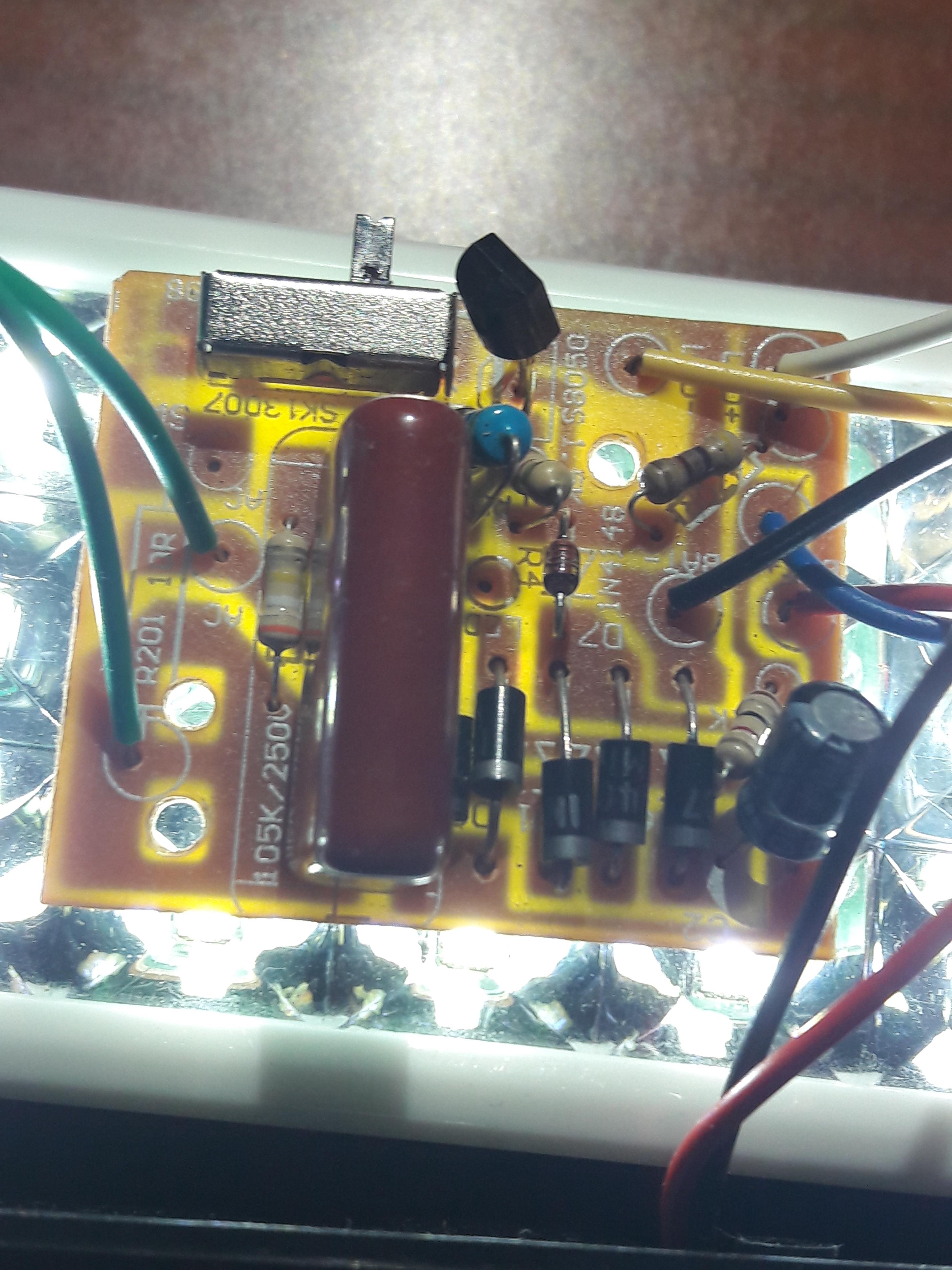

İlginiz ve cevabınız için tekrar teşekkür ederim. Bu ışıldağı oğlum için masa tepe çalışma lambası veya koridor için gece lambası olarak kullanmak istiyorum. Öncelikle üzerindeki kart ile yakılmak için kartta modifikasyon nasıl yapılabilir. Fakat karta daha yakından baktığımda 470 ohm direncin durumunu, fotoğrafta görüldüğü gibi, pek iyi görmedim, ama emin olamadım. Bu direnç herhalde ledleri koruma amaçlı. Bu direnç yandı ise diğer elemanların akıbeti de ne olur bilemiyorum. Bu haliyle kart amaca uygun modifiye kabul eder mi? Etmezse, evde bulunan telefon şarj cihazlarını kullanarak sadece ledleri kullanarak çalışma lambası veya gece lambasına çevirebilir miyim? Bu arada emniyetli bir sonuç için şarj cihazının gerilim ve akım değerleri hangi sınırlarda olmalı... Teşekkürler... < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
|

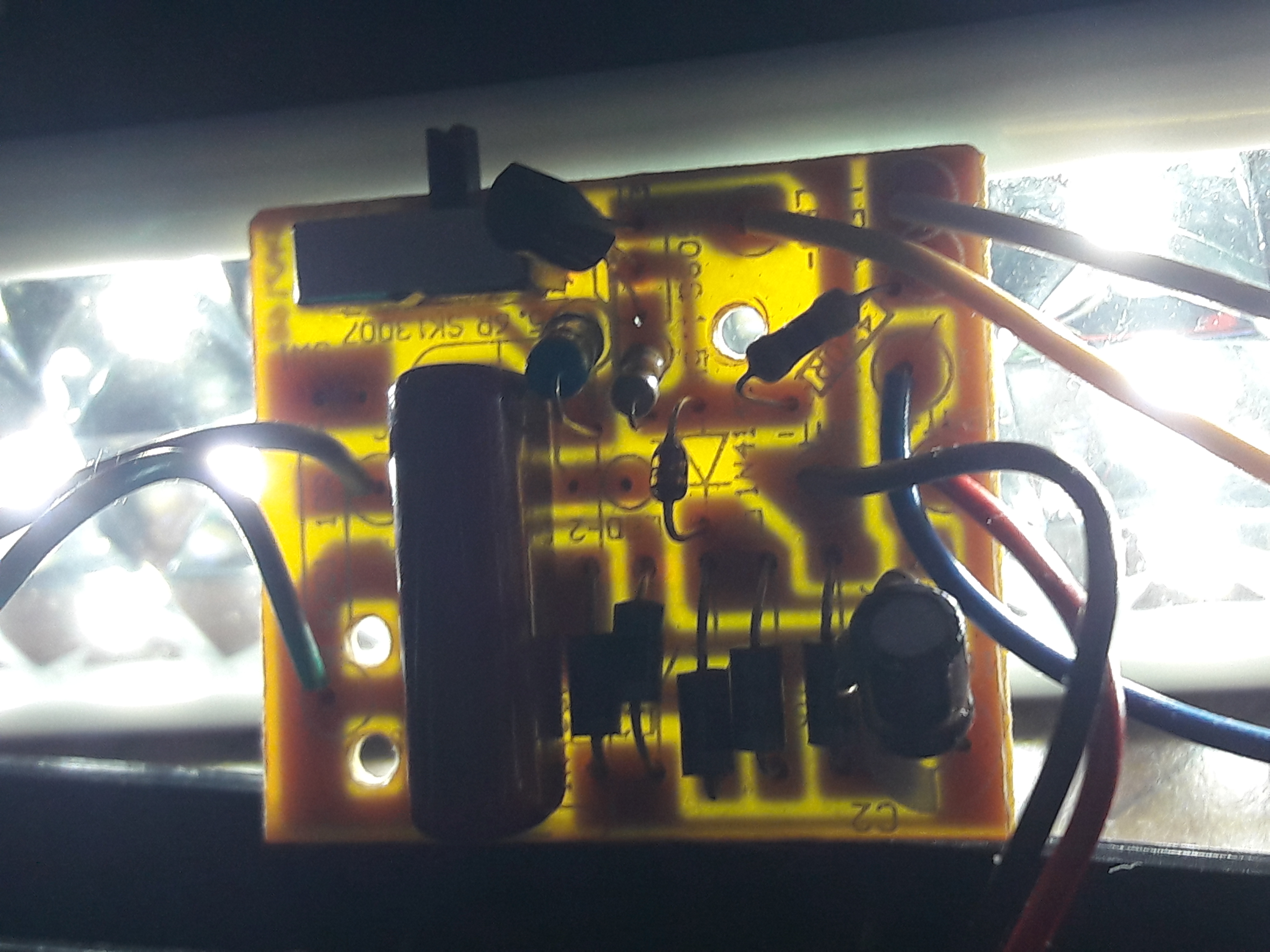

Hatta 1N4148 diyodun görünüşü de vahim gibi.... < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi tarama -- 18 Ağustos 2019; 14:24:59 >
< Bu ileti mobil sürüm kullanılarak atıldı >
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
| İçerikteki bilgiler bizzat denenmediği ve doğruluğu kesin olmadığı için insanları yanıltmamak amacıyla silindi. |
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 4 Ekim 2020; 2:21:2 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @gipsy_danger
|

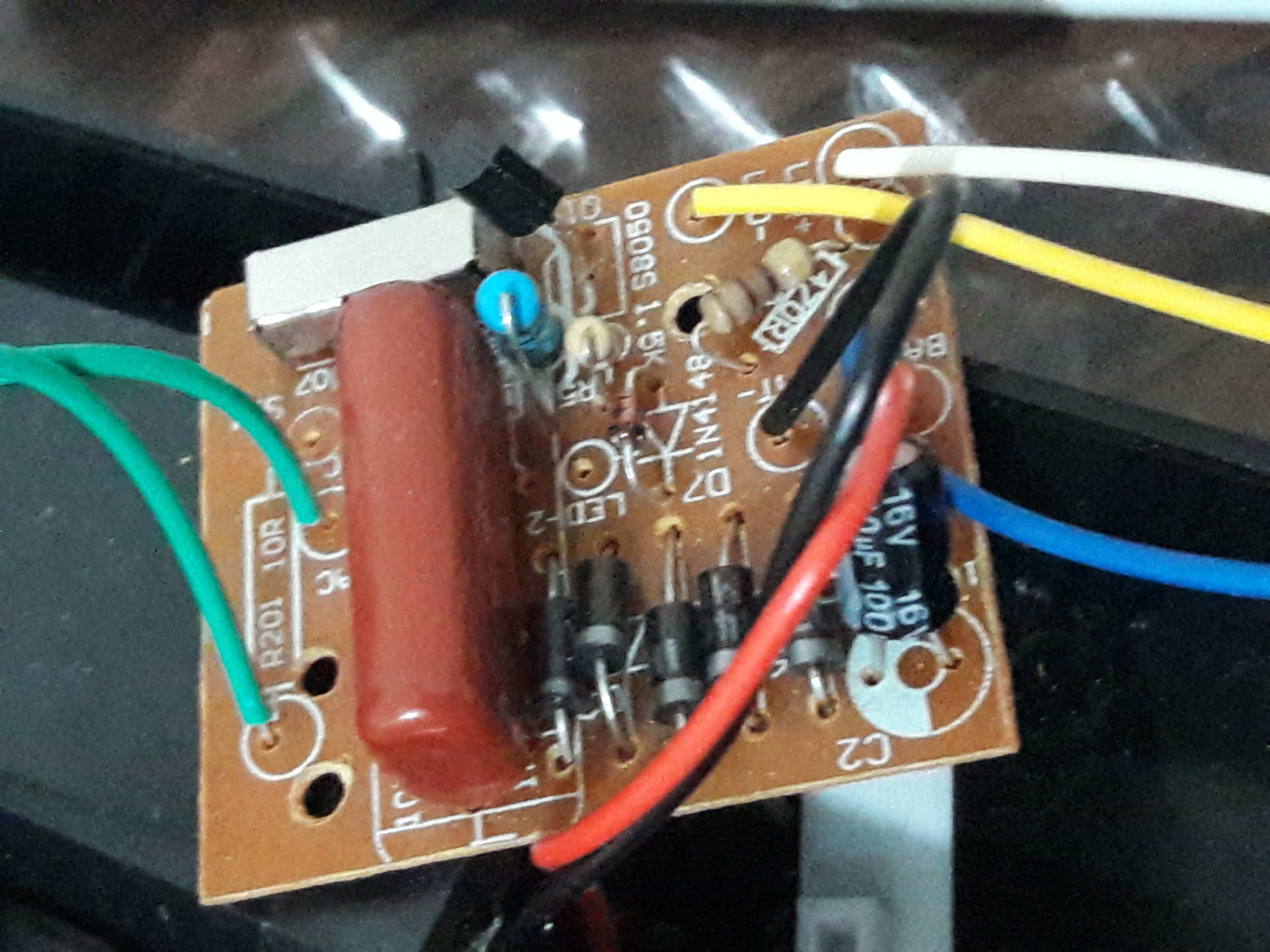

Merhbalar. Evet iletilerinize baktım. Fotoları da gördüm. Cİhazın bir ayağı çukurda görünüyor. Aslında çok doğal birşey bu. Çünkü 220V girişindeki kırmızı renkli kondansatörün değeri çok büyük, devreye de yüksek güç basıyor. Elemanlar da 220V altında üzerlerinden geçen ampere dayanmayıp aşırı ısınıyor. O sıkıntılı elemanları yenileriyle değiştirir, Hatta o 47 Ohmu 1Watt olanla değiştirir Bahsettiğim kondansatör yerine 330nF ya da 480nF takarsanız, sorun kısmen çözülmüş olacaktır. Akülerin dolma süresi uzar, ama daha güvenli ve doğru iş yapılmış olunur. Ben yeni akü ve bir iki parça değişimiyle o cihazı adam etmeniz konusunda ısrarcıyım. Şayet değişiklik yapmak istiyorsanız, basit telefon adaptörü ya da piyasada satılan adaptörler ile deneme yapabiliriz. < Resime gitmek için tıklayın > Siz o büyük kırmızı parçanın üzerine yazan değerleri bir okur musunuz onu öğrenip ona göre kapasite söylemem daha uygun olacak. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @tarama
|

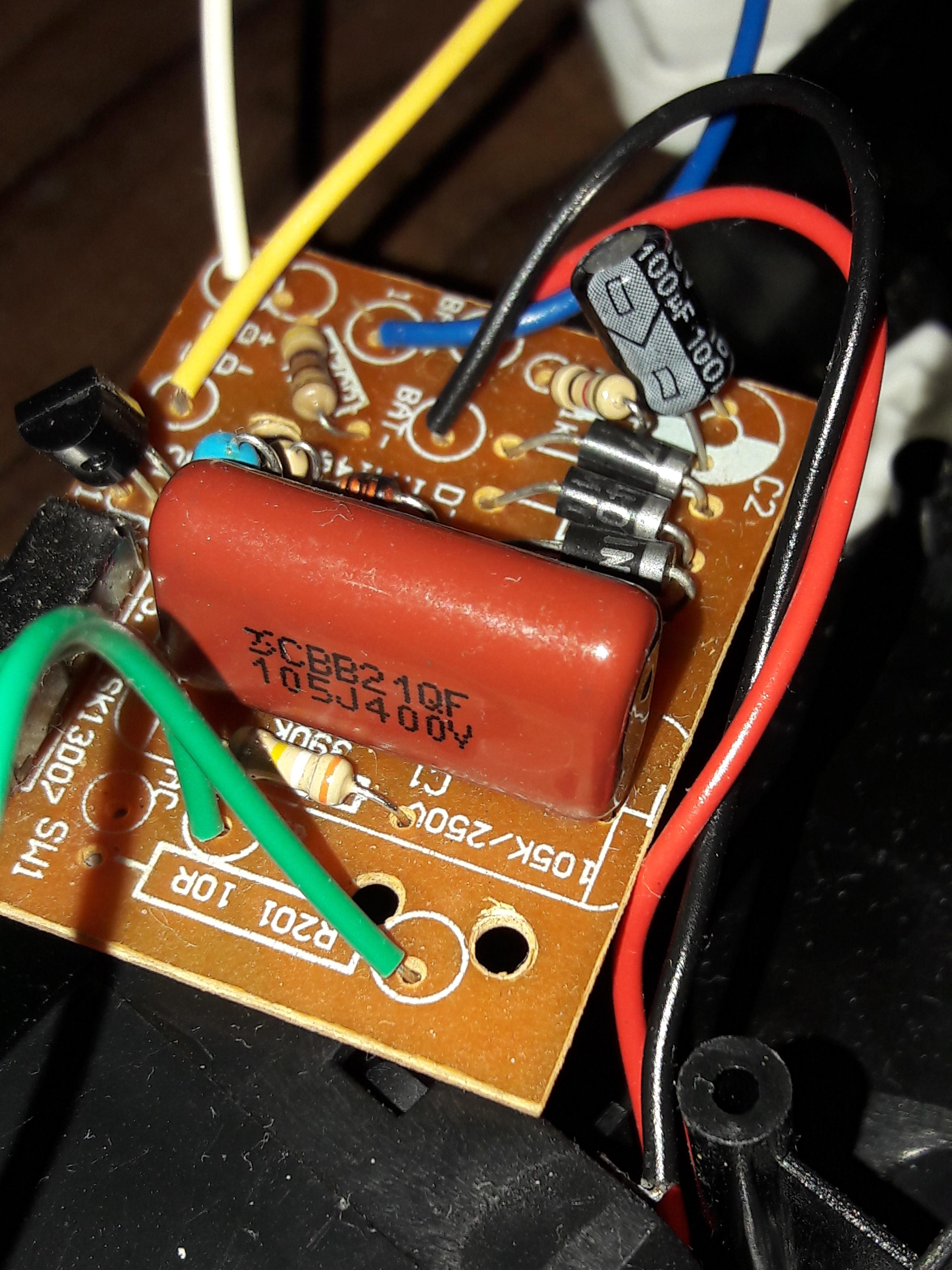

Kondansatörün fotosu aşağıda...Evde aynı ışıldaktan bir tane daha olduğundan, bu bozuk olanını bahsettiğim gibi ya çalışma lambası, ya da gece lambası olarak kullanmak için kartta değişiklik veya telefon şarj aletini kullanmak istiyorum. Gerekli şarj aletinin limit değeri ve ledleri korumak için ilaveler ne olabilir? < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi tarama -- 18 Ağustos 2019; 19:57:39 >
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
| İçerikteki bilgiler bizzat denenmediği ve doğruluğu kesin olmadığı için insanları yanıltmamak amacıyla silindi. |
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 4 Ekim 2020; 1:45:14 >
Bu mesajda bahsedilenler: @tarama
|
Haa eklemek mecburiyetindeyim: Telefon adaptörü ile deneme yapacaksanız, o karttan çıkan iki uç var dikkat edin. Biri kırmızı biri siyah onu aküden sökün, artıya eksiye dikkat ederek adaptöre bağlayın tek yapacağınız bu. Yani akü kablolarını adaptöre bağlayacaksınız. |
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 18 Ağustos 2019; 20:10:46 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @tarama
|

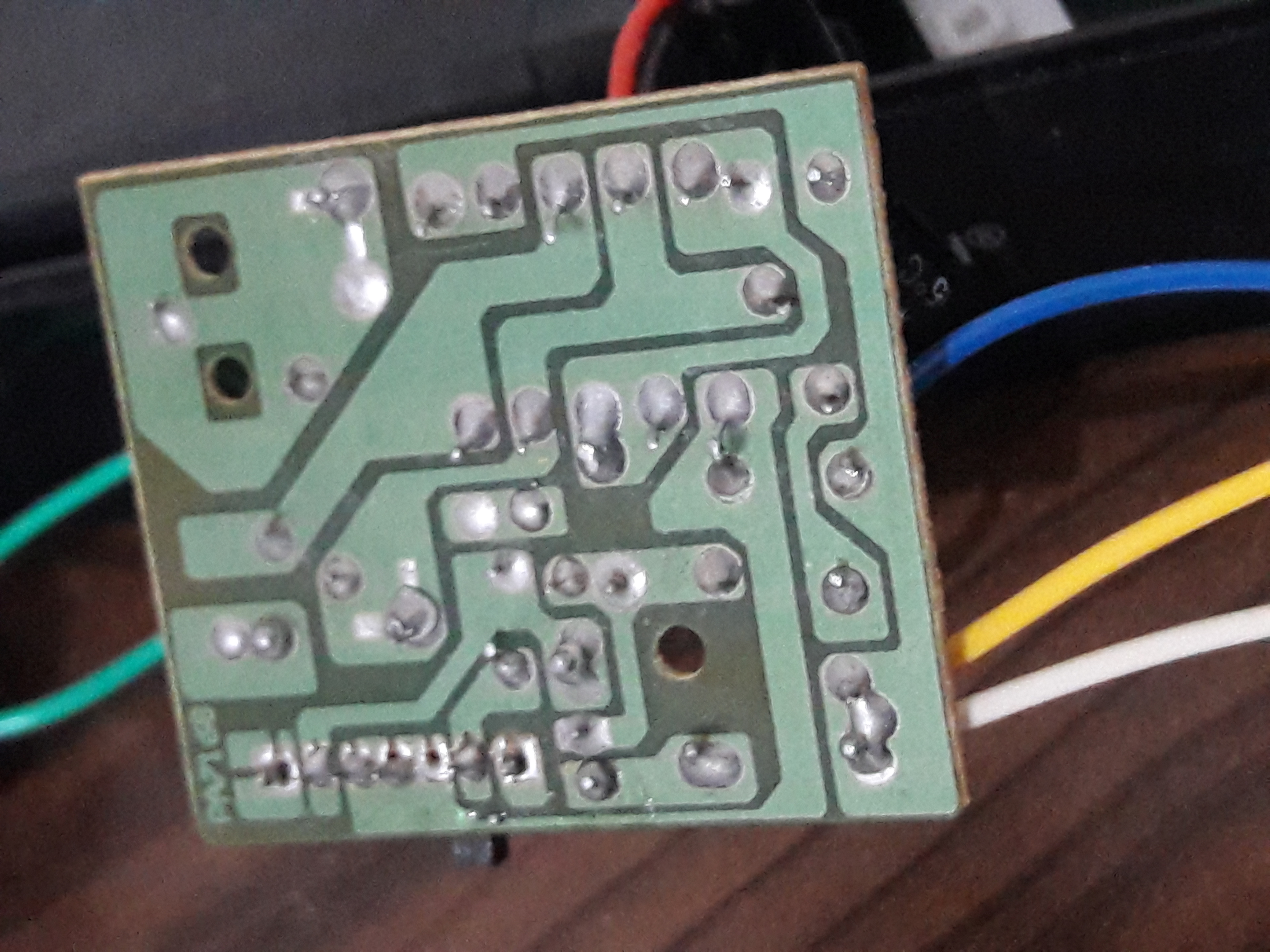

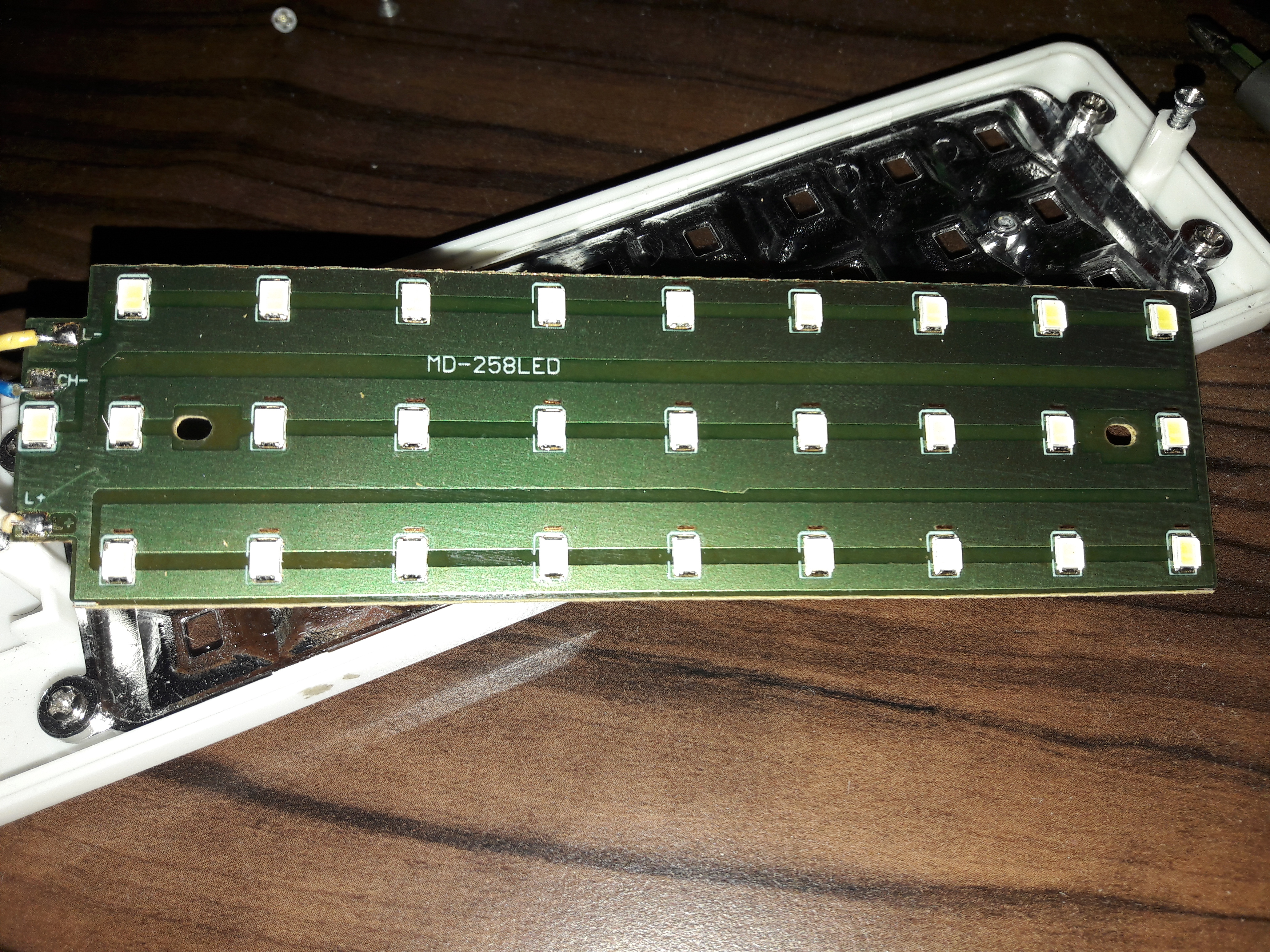

Ledler ve kartın ön ve arka yüzü... Arkadan ışık vererek te çekim yaptım... < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > < Resime gitmek için tıklayın > |
< Bu mesaj bu kişi tarafından değiştirildi tarama -- 18 Ağustos 2019; 20:19:26 >
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
Hocam öyle değil Yanan LEDler varya onu görmem lazım. Cihazı sökünce LEDlerin bağlı olduğu kartın bağlantı yüzünü görmem gerekiyor. Neyse şimdilik zahmet çekmeyin. Şu anda feda edilebilecek USB adaptör var mı yedekte? |
Bu mesaja 2 cevap geldi.
Bu mesajda bahsedilenler: @tarama
|
😊😊😊 Evde 5V 300mA, 700 mA, 1500 mA, ve 12V, 350 mA, 20V, 3500mA adaptörler mevcut.... Şu resmi mi kastettiniz? < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
|
Şimdi fark ettim.... Ledlerin resimleri yerine yanlışlıkla başka resmi yüklemişim... < Resime gitmek için tıklayın > |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
|
5V 1500mA olan iyidir. Aküyü söküp adaptörü o kablolara bağlayacaksınız. < Resime gitmek için tıklayın > |
Bu mesajda bahsedilenler: @tarama
| Hah tamam gördüm. Ledlerin tümü de paralel bağlanmış. İş sakat. O 47 Ohm direnci değiştirsek iyi olacak. 1W'lık kalın direnç yok mu elinizde? |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @tarama
| Şu an elimde yok, ama bulurum. 1wattlık değil mi?Fakat o direncin değeri 47 ohm değil de 470 ohm değil mi? Bu direncin görünüşü yanık olduğunu gösteriyor, doğru mu? |
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
|
Direncin kararmış olması iletiyorsa bile yakında gidici olduğunu gösteriyor. Ama LEDleri koruyan seri direnç o mudur bilemiyorum. O yüzden ben ilaveten o LED kartına seri bir direnç ekleyelim diyorum. 470 olup olmadığına dikkat etmedim aklımda öyle kalmış. LEDlere seri direnç bağlamamız gerekecek, kartta kaç Ohm bağlanmış bilmiyorum. Şimdi karta bakıp iki saat kafa patlatmaya üşendim. Olmazsa bakar söylerim hangi direncin LED direnç olduğunu. Şu an elinizde adaptör var deneme şansımız da varsa sonuca yakınız demektir. EDİT: Direnciniz fotoda SARI-SİYAH-KAHVE olarak görünüyor. Bu da 400 Ohm demektir. Yanlış görmüyorsam. Varsa 560 OHM da takılır birşey olmaz. |
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 18 Ağustos 2019; 21:32:1 >
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @tarama
|
Aynen ben de siyah gibi gördüm. Ama kartta direncin hemen altında 470R yazıyordu. Acaba ısıdan dolayı mor rengi siyaha çalmış olabilir mi diye düşünmüştüm. Şimdi 5V 1500 mA güç kaynağı ile dediğiniz gibi, fakat ilave direnç bağlamadan, yaptım. Sonuç: ledlerin hepsi çalıştı. Fakat parlaklığı biraz fazla gördüm Bu nedenle ısrarlı çalıştırmadım. İlave direnç bulup tekrar deneyeceğim. Hatta devre kartını tamamen çıkarıp, şarj cihazını kutunun içine koymayı düşünüyorum... Bu durumda 560 ohm yeter mi? Hatta, birisi az ferli olan iki farklı ışık kademesi olsun için, iki farklı direnç kullanmayı düşünüyorum. Kutu üstünde çift yönlü anahtar mevcut. Direnç değerleri için öneriniz ne olabilir? |
< Bu mesaj bu kişi tarafından değiştirildi tarama -- 18 Ağustos 2019; 22:21:40 >
< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @90numaraşanzumanyağı
şimdi sizin tavsiye ve uyarılarınıza gelecek olursak bir kaç cevap vereyim. öncelikle devre tamamen izole ile kaplanacak ve kimsenin çarpılma ihtimali olmayacak. zaten bazı devrelerimiz sıvı izole ile kaplanıp donduruluyor ve devrenin hiç bir kompanentini göremiyorsunuz bile. o yüzden devrenin birisini çarpma ihtimali yok ancak testereyle izoleyi kesmesi lazım ki devreye ulaşabilsin. zener diyot kısmına gelecek olursak 5.1volt 3watt zener diyot kullanacağız bu zener diyotu patlarsa artık yapacak bir şey yok. ha baktık zener diyot kaynaklı iadeler yaşanmaya başlandı zener diyotu 5w gücüne çıkarırız burası da çok sorun olmaz diye düşünüyorum. birde demişsiniz ki " Akü şarj etmek için yüksek amper elde etmeye çalışmanın neticesidir bu. " yalnız ilk mesajımda da belirttiğim üzere bizim devremizde akü pil gibi şarj edilebilir bir eleman yok ve zaten devremiz de şarj etme amacıyla kurulmuyor. siz hatta daha önceki mesajlarınızda trafosuz güç kaynaklarının akü şarj etmek için kullanmasalar aslında çok uzun ömürlü olduklarını yazmıştınız. bizim devremiz fişe takılı olduğu süre boyunca sürekli çalışacak bir pil veya akü şarj etmeyecek sadece röle açıkken 50ma çeken ve röle kapalı iken 40ma çeken bir devreyi 5.v vererek besleyecek. şimdi bu tür bir kurulumda sizce hangi noktada sorun çıkar. |
Bu mesaja 1 cevap geldi.
|
Tamam yazdıklarınızı dikkatle okudum. Şurada sıkıntı çıkar: Bu tip devrelerin çıkışından herhangi birisine dokunduğunuzda, eliniz ya da ayağınızla duvara, beton zemine falan dokunursanız, çarpılırsınız. Ben bunu defalarca yaşadım ve bu yüzden özellikle belirttim. Sebebi, giriş geriliminin -trafolardaki gibi izole edilmemiş olmasındandır. Çıkış uçlarına dokunulduğunda kaynak insan vücudundan geçerek toprağa oradan da mahalle trafosunun topraklama tertibatına akarak kendini tamamlıyor. O yüzden polyester malzemeler vb ile besleme kartını kaplamanın bir mantığı kalmıyor. Zeneri 5W yaptınız. Eğer yanarsa çıkışa 220V hatta biraz fazla, ama amperi düşük ceryan verecektir. Yaptığınız ürün, kullanıcının dokunamayacağı şekilde paketlenirse, bu anlattıklarımı yoksayın. Birşey olmaz. 5V yerine 6V zener kullanmanızı da öneriyorum burada. Çünkü akım biraz sayıf olacağından, istenen gerilimin biraz üzerinde olursa, daha sorunsuz çalışacaktır. Bunun dışında bir sıkıntı çıkmaz. Ama uzun ömürlülük babında ben güvenmiyorum. Daha evvel daha dayanıklı olur dememin nedeni de, kondnsatöre fazla yüklenmeyip fazla akım çekmeye çalışmamam nedeniyle idi. Ben zener kullanmıyordum. Ayrıca devre son derece basitti. Bozulacak birşey yoktu. Sizde nasıl sorun çıkaracağını bilemem. Ama çok fazla iade ya da arıza çıkarsa kazandığınız kaarınızı alır götürür. Bunu da hesaba katmalısınız. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @gipsy_danger
|
Merhaba tekrar. Orjinal kartı çıkartmayın. Çünkü sonradan SMPS adaptörü içine takınca yamalı bohca gibi olacak. Onu oraya bunu buraya uyduracağım derken bir sürü iş çıkacak. Ne güzel hazır kart yapmış adam. Üzerinde 0-1-2 anahtar da var. Dolayısıyla eğer sığıyorsa hiç uğraşmadan, aküyü söküp adaptör uçlarına bağladınız mı bitiyor sizin iş. O direncin sağlamıyla değiştirilmesi şartı ile... Kendi 220 girişini kullanmayacaksınız tabii ki. Haaa çok parlak yandı demişsiniz. İyi ki fazla yakmadınız hepsi giderdi. Demek ki akü 4V imiş bunu öğrendik. Araya 560 Ohm 1Watt bulduk mu süper olur. |
Bu mesaja 1 cevap geldi.
Bu mesajda bahsedilenler: @tarama
sistemin bileşenlerine gelecek olursak.
bir adet mikrodenetleyici
bir adet ses sensörü
ve bir adette röle.
mikrodenetleyici ile röleyi açtırıp kapatıyoruz. olay bundan ibaret. ayrıca röle mekanik değil optokupler ve bt136 triyaktan oluşan solid röle tarzı bir devre.
şimdi sistem röle devrede iken toplamda 50ma röle devrede değil iken toplamda 40ma civarında akım çekmektedir. devremizde ki mikro denetleyici 3.3v ile çalışmakta.
gelelim benim size sormak istediğm kısma.
şimdi biz sistemi mormal trafolu 5v 500ma bir şarj aleti tipi bir adaptörle besliyoruz gelen 5v, 3.3v regülatöründen geçip mikrodenetleyiciyi ve sistemi çalıştırıyor. ancak bu bize hem maliyet hemde üretim hızı açısından yük bindriyor. biz bu noktada besleme devresini sizin anlattğınız gibi tasarlamak istiyoruz. sistemde pil batarya akü gibi elemanlar olmasına gerek yok bu yüzden işimiz kolay diye düşünüyorum. elektirik olduğunda sistem çalışşsın elektirikler gittiğinde çalışmasın sıkıntı değil.
biz devremizi şöyle kurduk 680nf 400v luk kapasitör tercih ettik 4 adet 1n4007 diyotla doğrulttuk ve sistemde ki dalgalanmayı azaltmak için ise 330nf 35v luk kutuplu kondansatör kullandık. bu sistemden 5.1v zener diyot ile sabit bir gerilim elde ettik. sistem 40ma civarında bir amper sağlıyor. sonra bu 5.1v tu mikro denetleyicinin voltaj regülatörüne bağladık ve oradan sistemi çalıştırdık. şu an sistem çalışıyor ve görevini yerine getiriyor.
tecrübelerinize dayanarak soruyorum.
bu besleme sizce uzun ömürlü olur mu çünkü bizim sistemimiz röle devrede iken 50ma çekerken bizim trafosuz besleme 40ma verebiliyor.
sizce devreyi değiştirmelimiyim, değiştirmeli isem nasıl değiştirmeliyim.
ayrıca bu bilgi ile nasıl işsiz kaldığınızda merak ettim özel değilse biraz bahsederseniz merakımı giderirsiniz.
Bu mesaja 1 cevap geldi. Cevapları Gizle
