Merhaba,
Söz konusu cihaza bir tane bit pazarında denk geldim ve uğraşırım belki işime yarar diyerek aldım.
10" ekran var ekranında çizikler vs var (dokunmatikte) ama iç ekranın sağlam olduğunu düşünüyorum çünkü darbe vs yok.
Ürün bu adreste bulunuyor. https://dabmobil.com/Urun/Funtoro-10-inc-mod-plus_16

İçini ilk kez ben açtım. A23 işlemcili bir tablet anakartı bulunuyor. Birde ekrana ait kart. Sanırım kart 8 pinlik bir konnektörden besleniyor. Ancak sadece şase ayaklarını bulabildim. Fotoğraflarını yüklüyorum.

Bunu nasıl değerlendirebilirim acaba? AV in girişi bulunmuyor ama belki hdmi gibi bir görüntü girişi modlanabilir mi? Cihazla ilgili bir bilgi bulamadım pek. MSİ üretimi olduğunu okudum sadece.
Arkasında DC12-24V 1.2A ile çalıtığı yazıyor. Model numarası MS-5732(SE500-M10)

Tabletten çıkan flex kablo 50 pin

LCD ekran flex kablosu 60 pin olarak gözüküyor açıp baktım.
Değerlendirilebilir mi? Harici ekran vs gibi yapmayı düşünüyorum.

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

DH forumlarında vakit geçirmekten keyif alıyor gibisin ancak giriş yapmadığını görüyoruz.

Üye olduğunda özel mesaj gönderebilir, beğendiğin konuları favorilerine ekleyip takibe alabilir ve daha önce gezdiğin konulara hızlıca erişebilirsin.

Üye Ol Şimdi Değil

Bir Daha Gösterme

< Bu mesaj bu kişi tarafından değiştirildi hidden -- 5 Eylül 2023; 11:33:4 >

< Bu ileti mobil sürüm kullanılarak atıldı >

dfk24

2 yıl

Yarbay

Güç işi halledilir de ekran uydurma işi zor. Bilen çıkar belki

< Bu ileti Android uygulamasından atıldı >

ipli jeton

2 yıl

Yarbay

Sağdaki mavi kart bir tablet anakartı.
Bu aletlerde girişler tek soketten yapılır. Ayrı ayrı girişler olmaz. Gördüğüm kadarıyla bunun girişleri CN10 isimli konektörden yapılıyor. Konektöre giden kalın hatlar buradan besleme girişi yapıldığını gösteriyor. Giriş voltajı 4R7 yazan kare bobinler vasıtasıyla düşürülerek içerdeki parçalara gönderiliyor. Dışardan gördüğüm kadarıyla 8 pinlik konektörün 6 pini besleme, 2 pini AV girişi için kullanılıyor.

Multimetre ve biraz teknik bilgi ile bağlantılar çözülebilir. Çok zor değil.

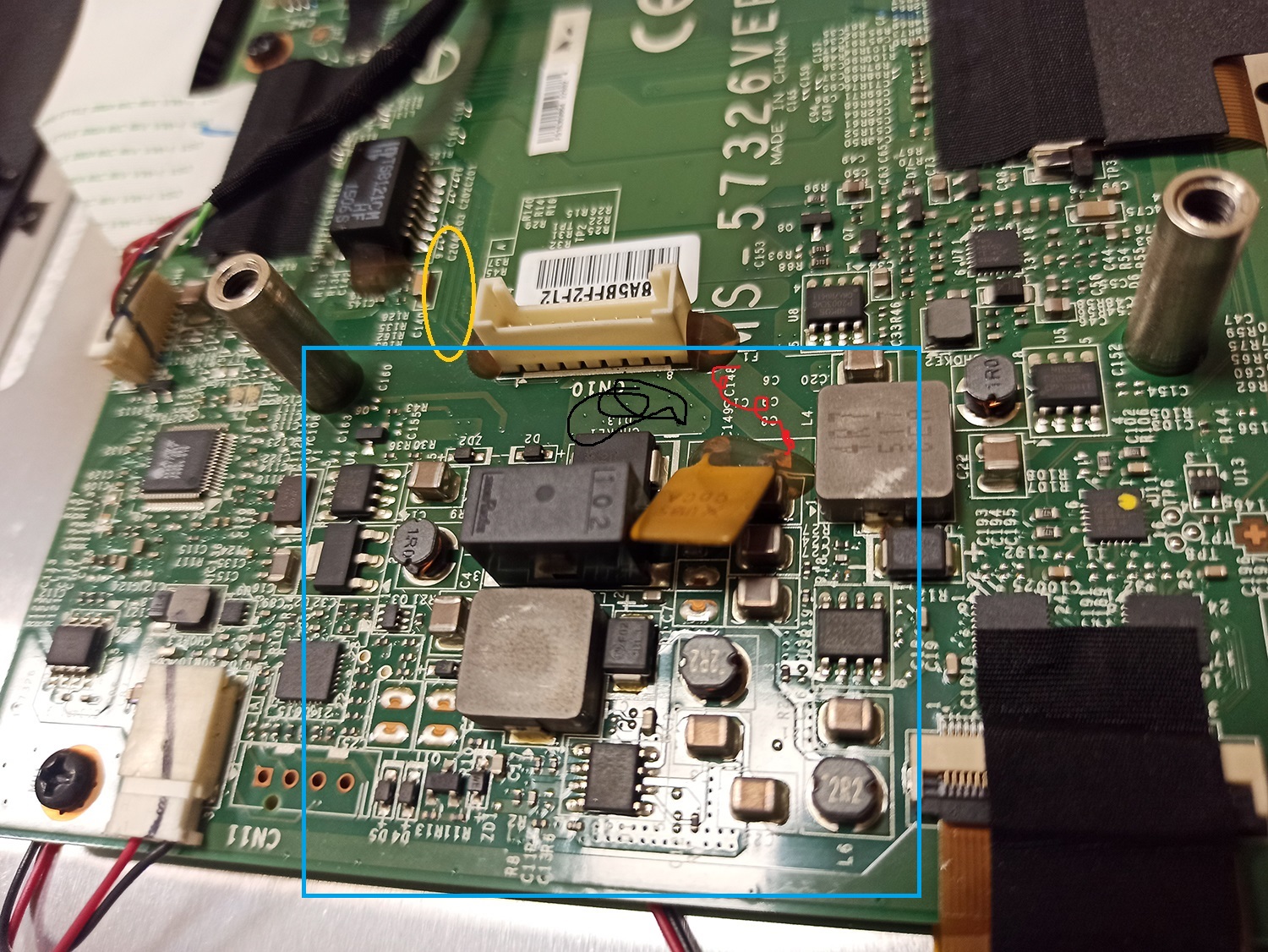

Kırmızı ile karaladığım +besleme hattı, siyah ile karaladığım şase olmalı. Sarı yuvarlak içine aldığım hatlar da AV olmalı. Tam teyit için mavi kare içine aldığım yeri yakından çekip atabilir misin? O sarı kare kondansatörü kaldır, altındaki yol nereye gidiyor görünsün.

< Resime gitmek için tıklayın >

< Bu ileti mini sürüm kullanılarak atıldı >

hidden

2 yıl

Binbaşı

Konu Sahibi

Cevaplar için teşekkür ederim.

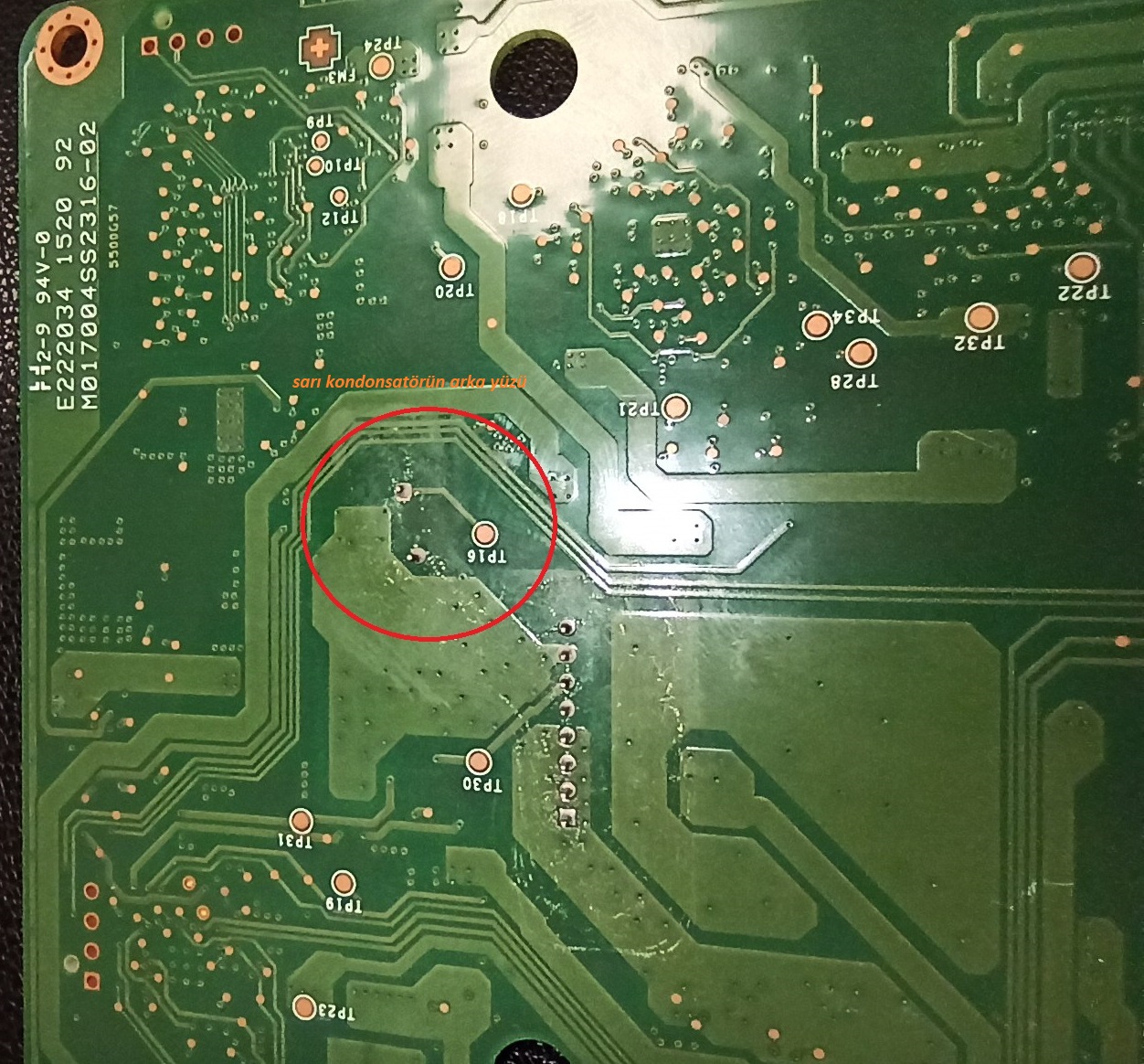

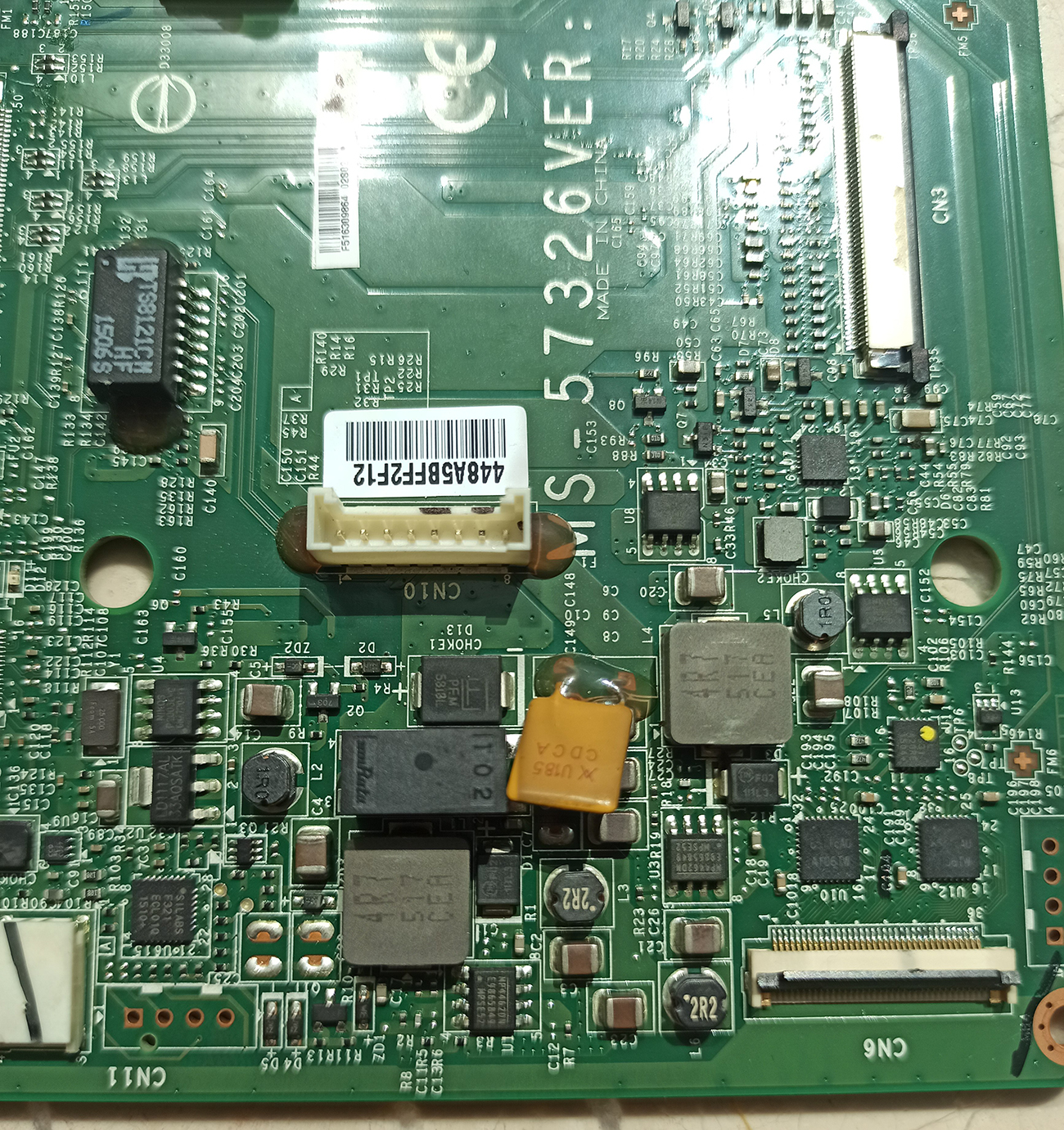

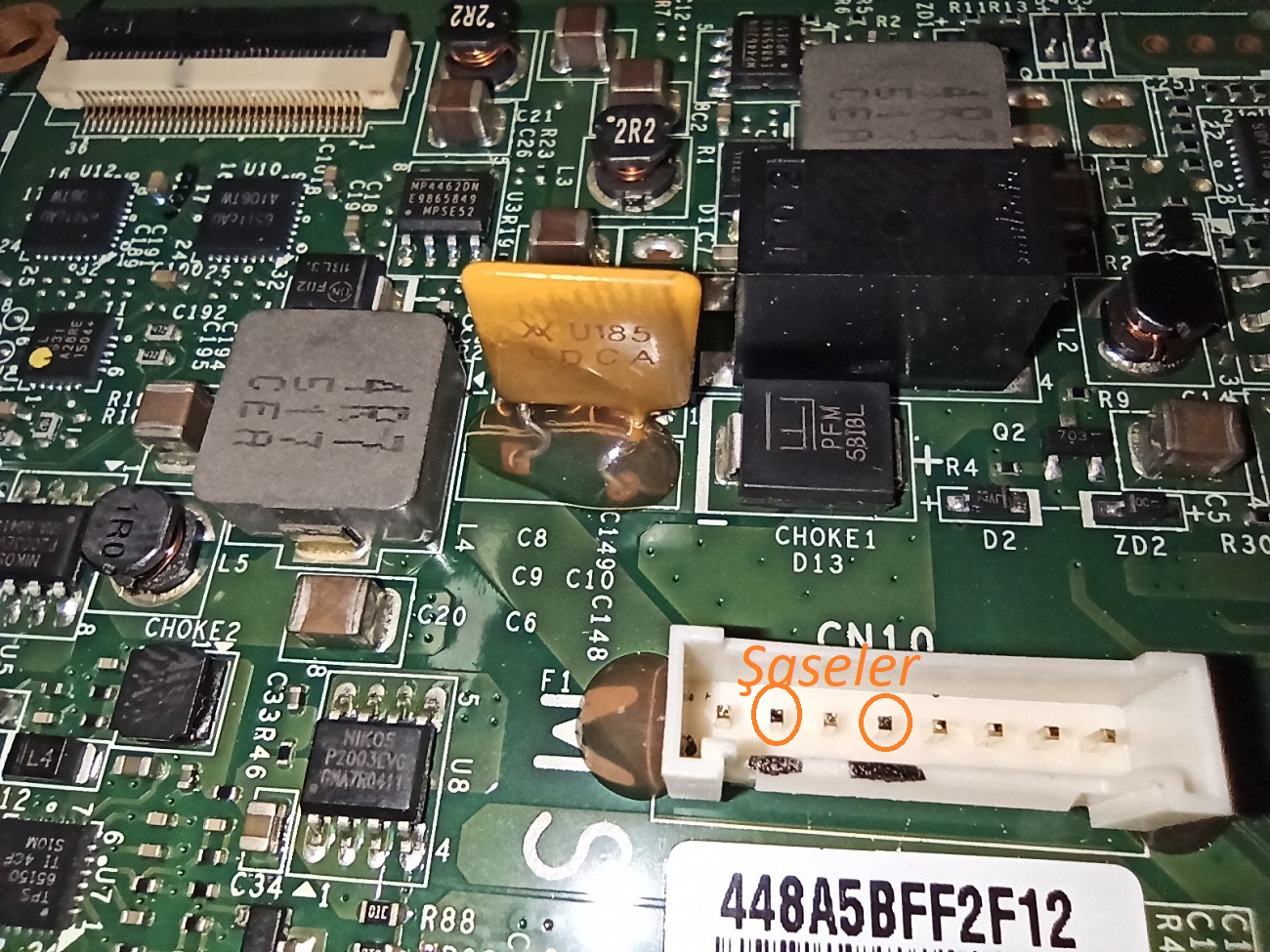

Kondonsatörü sökemedim ama kaldırıp fotoğrafladım, ayrıca kartı da söktüm zarar vermeden yerinden arka yüzünü de ekliyorum. Orada kondansatörün ayakları gözükmekte. Ayrıca 8 pinden 2 tanesinin şase olduğunu ölçerek gördüm (multimetre probunun bir tarafını bu pinlere diğer tarafını vidaya dokundurarak gördüm )

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Resime gitmek için tıklayın >

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

ipli jeton

2 yıl

Yarbay

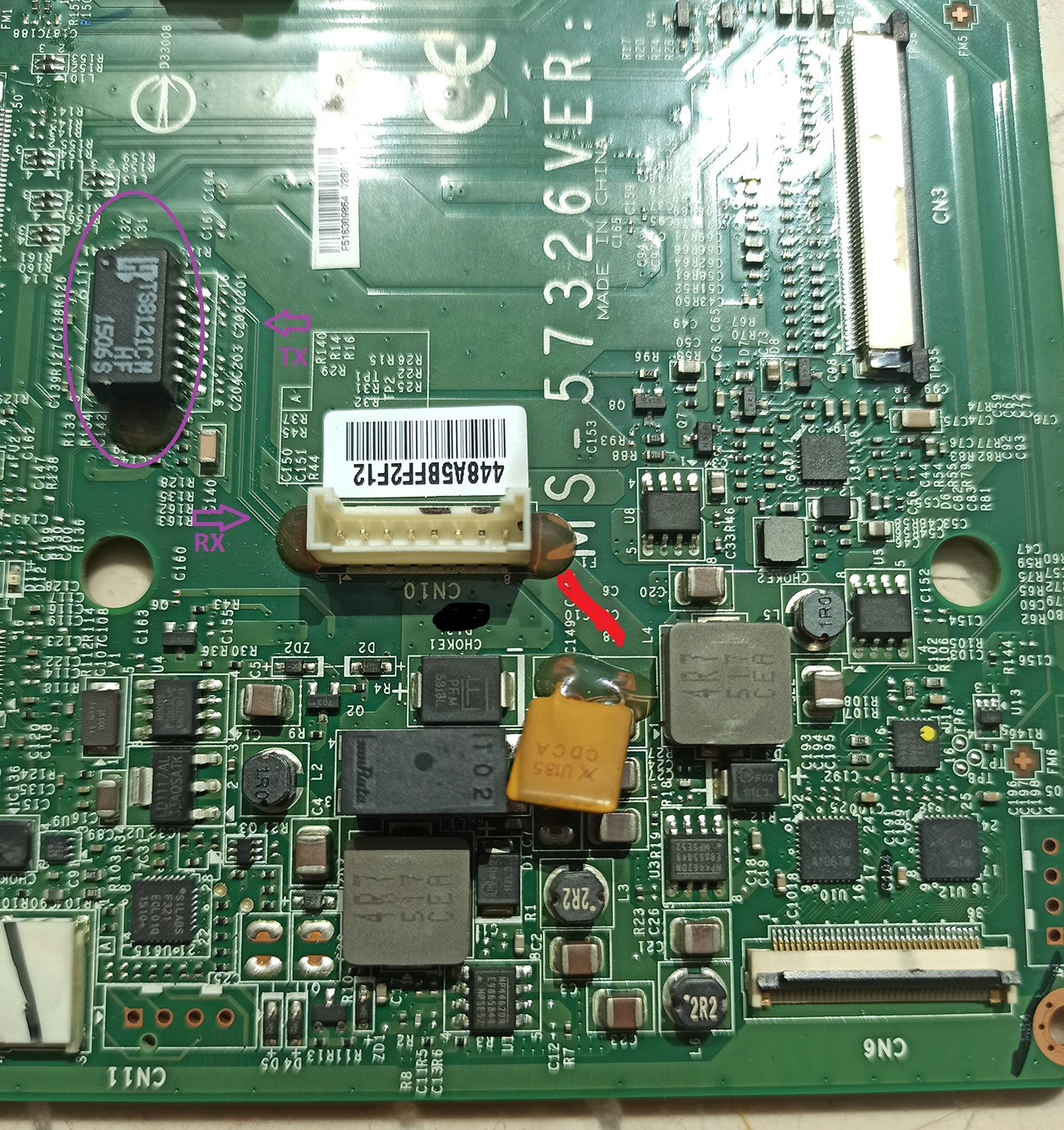

Mor ile işaretlediğim parça ethernet girişlerinde kullanılan izolasyon trafosu.
http://www.bothhandusa.com/datasheets/filter-transformer/10-100-single-smd/TS8121CM-HF-RevA02-111027.pdf

Önceki resimde iki tane görünen yolların yakın çekim görüntüde diferansiyel çiftleri olduğu görülüyor. Cihaza veri akışı ethernet bağlantısı ile yapılıyor. AV girişi yok. Ethernet pinleri 1-4 arası olması gerek. Geri kalan 4 pin de besleme olmalı. Kırmızı ile araladığım yol 12V hattı, siyah ile karaladığım kısım şase hattı.

< Resime gitmek için tıklayın >

< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @hidden

hidden

2 yıl

Binbaşı

Konu Sahibi

Cevabınız için teşekkür ederim. Sanırım ağ üzerinden sunucu ile haberleşen bir sistem bu. Böyle client tarzı çalışan terminal cihaz olarak tasarlanmış bu cihazlar. Av in olsaydı güzel olurdu. Bir nevi tablet pc tarzı bir cihaz bu. Neyse bu haliyle tablet kısmına bakayım firmware vs atılabilirse ki çok vasat olacaktır sanırım. bir şekilde görüntü girişi mümkün olsaydı taşınabilir uydu bulucu vela ps2 taşınabilir birşey yapardım. Neyse diyafon ekranlarım var elimde 7 " olan. Onu kullanırım. Teşekkürler.

Son olarak 1 2 3 4 no lu pinler ethernetle ilgili. Peki 5 nolu pin şase, 6 no'lu pin (kaç volt) ? - 7 nolu pin şase 8 nolu pin (kaç volt)?
Şunu demek istiyorum, tablete haricen daha düşük volt girmesi gerekiyor olmasın? Hani tablet kısmı anakarttan mı besleniyor acaba?

< Bu mesaj bu kişi tarafından değiştirildi hidden -- 5 Eylül 2023; 15:29:30 >

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @ipli jeton

ipli jeton

2 yıl

Yarbay

Yine de ağ bağlantısı üzerinden client olarak kullanılabilir. Ağ üzerinden görüntü iletilebilir.
Tablet tarafına giden güç kablosu, CN9'a bağlı dışında sleeve olan kablo olmalı. Sistem çalışırken bu kablodan ölçüm yapılarak voltajlara bakılmalı.

Ana giriş 12-24 volt arası. Mavi ile gosterdigim alandaki bobinler gereken düşük voltajları üretiyor.
Sizin ana girişten 12V vermeniz cihazın çalışması için yeterli.

Bu arada üst taraftaki kalın fleksin altında siyah bir şey görünüyor. O nedir?

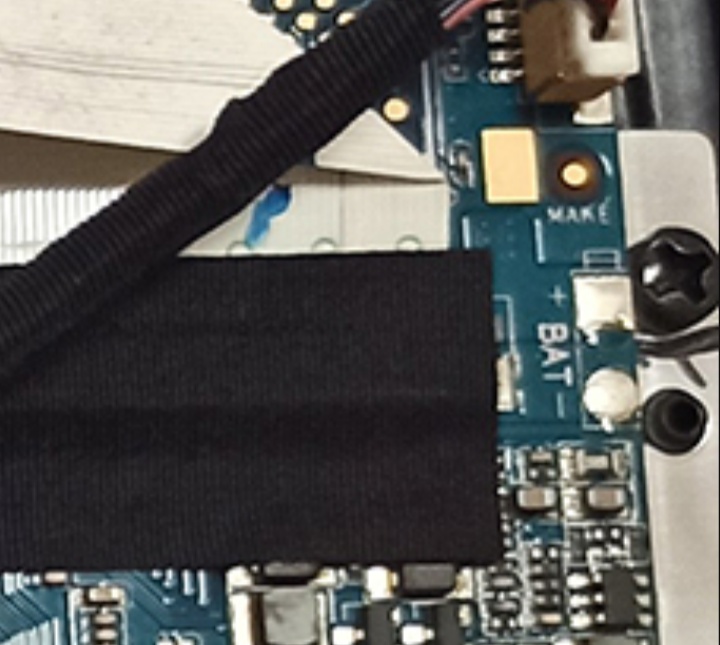

Bu arada şurda kenarda BAT + - yazan bir nokta var. Buradan lityum iyon pil bağlansa tablet kısmı çalışabilir.

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi ipli jeton -- 5 Eylül 2023; 20:50:36 >

< Bu ileti mini sürüm kullanılarak atıldı >

Bu mesajda bahsedilenler: @hidden

hidden

2 yıl

Binbaşı

Konu Sahibi

Tabletin elektrik girişi, ekrana ait katın üst sağ tarafında 3'lü soketten çıkıyor normal adaptör girişine yuvarlak adaptör soketi ile giriyor.

< Bu mesaj bu kişi tarafından değiştirildi hidden -- 6 Eylül 2023; 11:10:19 >

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

ipli jeton

2 yıl

Yarbay

Tablet anakartına ROM atarak tablet olarak çalıştırma imkanı olabilir. Mediatek gibi Çin işi bir işlemci varsa ROM bulmak çok zor olabilir.

< Bu ileti mini sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @hidden

hidden

2 yıl

Binbaşı

Konu Sahibi

Alwinner A23 işlemcisi sanırım. Hele bir çalıştırabilirsem.

< Bu ileti mobil sürüm kullanılarak atıldı > Bu mesaja 1 cevap geldi.

Bu mesajda bahsedilenler: @ipli jeton

ipli jeton

2 yıl

Yarbay

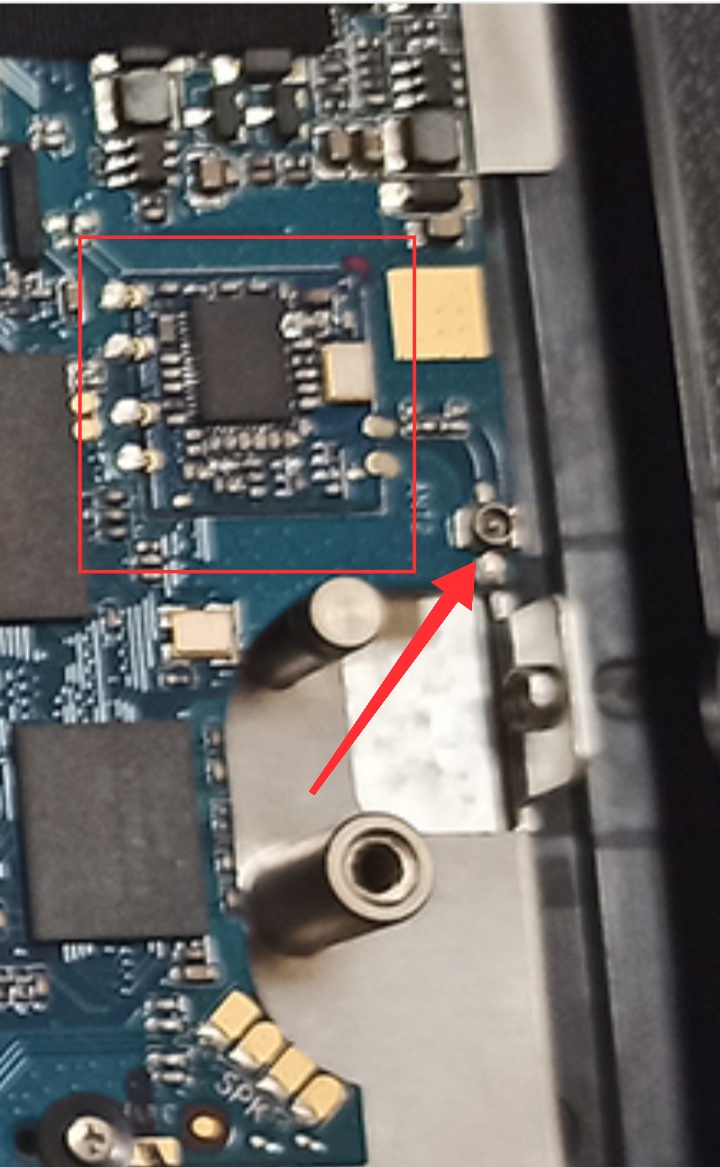

Tablette wifi kartı da var, ama anteni yok. Anten yok ama anten için gerekli soketi koymuşlar. Oraya çıkma bir laptop anteni takabilirsin. Wifi özelliği de olur.

< Resime gitmek için tıklayın >

< Bu mesaj bu kişi tarafından değiştirildi ipli jeton -- 6 Eylül 2023; 19:16:20 >

< Bu ileti mini sürüm kullanılarak atıldı >

Bu mesajda bahsedilenler: @hidden
