Cevap: El Yapımı Wireless Anten (Yagi - Uda 15-17 dB) !!Yeni Anten Eklendi!! (2. sayfa)
Selam, İlk sayfada gerekli boyutlar vardı gözünüzden kaçmış olmalı ben yinede linki buraya veriyorum.http://www.andrewhakman.dhs.org/yagi/yagi.pdf Alüminyum olması loop kısmında sorun yaratır, çubuklarda herahngi bir sorun olmaz. Ama loop kısmının değmemesi gerekiyor. |
Bu mesaja 1 cevap geldi.
|
http://img413.imageshack.us/img413/7836/dsci0005qa7.jpg http://img504.imageshack.us/img504/4586/dsci0004lr8.jpg antenin resimleri bunlar ancak hiç bir bağlantı bulamadım.üzerinde çalışmaya devam ediyorum. |
< Bu mesaj bu kişi tarafından değiştirildi innsann -- 8 Aralık 2007; 16:07:43 >
Bu mesaja 2 cevap geldi.
|
öncelikle eline sağlık.bu antenten yapmak için bende hazırlıklarımı yapmaya başladım.istanbul karaköye gittim LMR240 kablo bulamadım bulamadıgım gibi satıcılarda adını bilmiyor.RG58 kablo aldım.herşey tamam ama bi RP-SMA konnektör bulamadım.istanbulda temin eden arkadaşlar varsa nereden aldıklarını yazabilirler mi? ayrıca bu antenleri hazır almak isteyenler aşagıdaki adresten alabilirler. http://www.cesoft.com.tr |
< Bu mesaj bu kişi tarafından değiştirildi veziroglu -- 8 Aralık 2007; 22:05:16 >
Selam, Antenin genel görüntüsünde bir sorun yok, güzel görünüyor. Loop kısmındabiraz sorun var, öncelikle kullandığın kablo nedir?, lehimlemeler iyi olmamış, çok sayıda keskin uç oluşmuş ( keskin uç = çok büyük sinyal kaybı), kabloyu lehimlerken okadar sıyırmamalısınmümkün olduğu kadar kısa sıyırma yapmalısın (yagi uda 2 deki açık lehimlemeye dikkat et kaplonun ucu bakır genişliğinden biraz fazla sıyrılmış), ayrıca sağ tarafta birbirine değme var gibi (yanılıyor olabilirim). |
Bu mesaja 1 cevap geldi.
|
herkese kolay gelsin. bende rg58 c u kablo var, içi saçaklı. bu kabloyu elimdeki rpsma konnektöre bağlamakta çok zorlandım, rg58 u alacağım. ben izmir'deyim, çankaya'da gezmediğim yer kalmadı rg58 e uygun rpsma bulamadım. nerede bulabileceğimi bilen var mı? bu rpsma nın iç yapısını tam olarak anlayamadım, ortasına giren kablo kısa devre yaptırmadan nasıl takılıyor? rg58 e uygun rpsma nın ortası daha mı geniş ki soyulmamış kablo sokulabiliyor? kablonun uçlarından biri loop a lehimleniyor diğeri ne olacak? n konnektör olarak şunları buldum, rg 58 ile işimi görür değil mi? http://www.dijitaldepo.com/asp/show_stock.asp?product=4150 http://www.dijitaldepo.com/asp/show_stock.asp?product=4175 teşekkür ederim... |
< Bu mesaj bu kişi tarafından değiştirildi ersan a -- 31 Mart 2008; 21:08:18 >
Bu mesaja 1 cevap geldi.
|
benim asus f3sc 220dr notebook ile masaüstü bir bilgisayarım var masaüstüme bir adet usb wireless almayı dusunuorum bu çanak olayı için hangi modeli önerirsiniz http://maps.google.com/maps/ms?ie=UTF8&hl=tr&msa=0&msid=104328660406848472667.00044ccb6df4969f897ca&ll=37.043497,27.401855&spn=0.007844,0.014505&t=h&z=16 bu alanı kuşbakışı görebiliorum evin bulundugu yer yüksekte. hangi usb wireless i önerirsiniz birde hangi anten daha cok işime yarar? |
Bu mesaja 1 cevap geldi.
Kardeş birincisi gördüğün alan bayağı büyük, yani bu alanı kapsayacak bir usb wireless olacağını zannetmiyorum... İkincisi laptop kullanıyorsan ve bir wireless kartın varsa ona bir pigtail bulup -(Ankara'da oturuyorum ben Ulus'ta Konya sokakta buldum)- anten yapabilirsin... Üçüncüsü masaüstüne bir wireless adaptor alacaksan PCI al yani anakarta monte edilecek cinsten olsun. Bu tiplerin genellikle anten girişleri vardır. usb girişli wireless cardların pek anten dirişi olmuyor çünkü |
< Bu mesaj bu kişi tarafından değiştirildi a_kosif -- 10 Mayıs 2008; 18:38:12 >
Bu mesaja 1 cevap geldi.
Selam arkadaşlar ben RG58 kablo yerine RG6 U/6 marka daha düşük kayıplı bir kablo buldum.Bu kablonun daha çok uydu için kullanılıdığını söylediler..Bu proje için uygunmu.?http://en.wikipedia.org/wiki/RG-6 ..Cewaplarınızı bekliyorum tşkkürler.. |
Bu mesaja 1 cevap geldi.
RG-6 (75 ohm) uygun bir kablo dğildir. 50 ohm luk kablolar kullanmalısın. |
|
http://urun.gittigidiyor.com/WIRELESS-ANTEN-17-DBI-YAGI-UDA-MODEL-EL-YAPIMI_W0QQidZZ11162499 Biri anten yapmış satıyor bile uğraşmak istemeden sahip olmak isteyenler alabilir. |
|
beyler o çubukları nasıl ööle düz kestiniz en düzgün bu oldu ammaa loop ii olmuş dimi tam ölçüsünde http://img386.imageshack.us/my.php?image=resim001xx3.jpg http://img231.imageshack.us/my.php?image=resim002vg3.jpg bir sorum daha olacak peki o boruyu nasıll öle düzgün deldiniz ben her yerden kaçırdımda bir soru daha kenarda anteden çıkardığım parça var peki bu biquad için uygun çünkü yaga-udi çok zor onu yapmayı düşünüorumda yaga udi için istde boruyu ööle deldirebileceğim bi yer bilen varmı ? |
< Bu mesaj bu kişi tarafından değiştirildi _iLKeR88_ -- 19 Temmuz 2008; 22:13:36 >
Bu mesaja 1 cevap geldi.
bende çok araştırdım ama adam akıllı usb çıkışlı ve antenli adaptör bulamadım en son şurdan sipariş verdim kargo edilmesini bekliyorum, laptop daha 5 aylık sadece evde yagi anteni kullanacagım, şimdi pigtail arkasına takınca tam kapak kapanmıyacak dışarı kablo çıkacak pek hoş görüntü olmuyacak, bakalım edimax gelsin belki onun üzerindeki 4dBlik antende işimi görür (tabi ürün sayfasında açıklandıgı gibi doğruysa !) bu arada edimaxınn ayrıntılı ürün incelemesini bakmak istersenizbuyrun tıklayın |
Bu mesaja 2 cevap geldi.
|

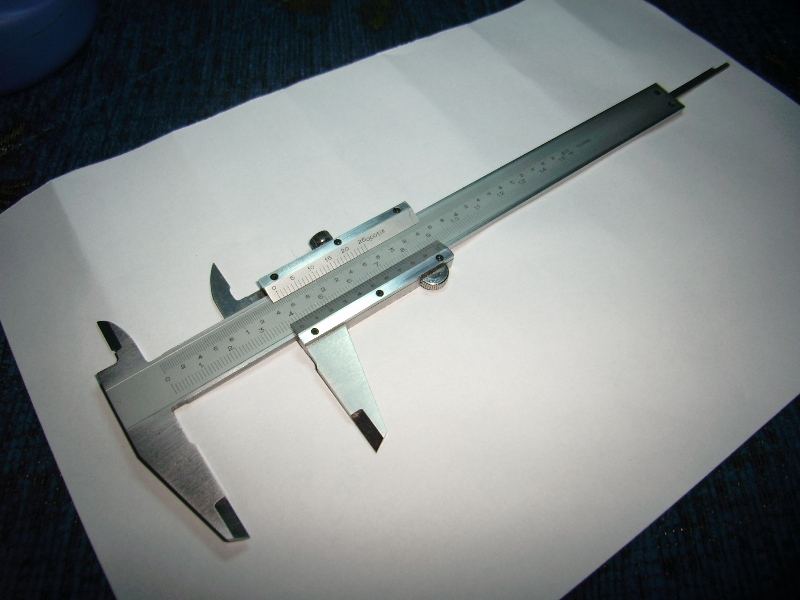

@ _iLKeR88_ bakır çubukları elle düzeltiyorum ama kesmeden önce. o zaman daha düz oluyorlar. cantenna için http://forum.donanimhaber.com/m_12976524/tm.htm --------------- cantenna 12 dbi biquad için http://forum.donanimhaber.com/m_14172045/tm.htm --------------- biQuad 12 dbi @ mcanli mikrometre değil kumpas kullanıyorum kumpas fiyatı 5-300 ytl arası değişir elimdeki 7 liralık olanı ve iyi kullanırsenız ömür boyu ölçme yaparsınız... < Resime gitmek için tıklayın > karşı karşıya birebir görüş varsa 1 km olur sanırsam. Test etme ortamı hazır şu sınavları atlattımmı tast edip sonuçları açıklayacam. 3.30 bulunmuyor zaten ban 6 mm2 lik telle yaptım onun çapı da 2.75 mm. en yakın bu var ideal çapa. @ d4hi aynı ürünü gg den aldım kullandım 4 db anten geliyor fakat çekimi benim laptopum dan iyi değil ondan öyle atıl duruyor... |
Bu mesaja 1 cevap geldi.
| http://www.hepsibilgisayar.com/intellinet-anten-kablo-adaptoru-ntype-disi-rpsma-erkek,pid3195 BU ADRESTEN KONNEKTÖRÜ BÖYLE KABLOLU ŞEKİLDE GARANTİLİ OLARAK 14 YTL YE BULDUM. SİZCE BU KONNEKTÖRÜ ALMAKMI KARLI OLUR YOKSA KENDİM ALIP KABLOYA LEHİMLERSEM FALANMI İYİ OLUR. TABİ KENDİMİZ LEHİMLEYEBİLİRMİYİZ AYRI KONU. YORUMLARINIZI BEKLİYORUM..... |
Bu mesaja 1 cevap geldi.
|
arkadaşlar herşey tamam sıra geldi pcı karta. bana bu anten için kullanabileceğim bir ethernet kart önerirmisiniz http://www.hepsiburada.com/productDetails.aspx?CategoryId=119&productId=bd71971 bu karta bi bakarmısınız iyimi kötümü yorum yaparsanız sevinirim. daha iyisi warsa önerebilirmisiniz |
< Bu mesaj bu kişi tarafından değiştirildi aahmety -- 6 Ağustos 2008; 20:52:22 >
Bu mesaja 1 cevap geldi.
|
http://www.hepsiburada.com/productDetails.aspx?categoryid=119&productid=bd70097 ben bunu öneririm hem antenin konnektörüde işine yarar sadece 5 ytl o :D |
Bu mesaja 1 cevap geldi.
|
arkadaşlar slm. verdiğim linkteki antene yorum yapan olursa memnun olurum. http://www.wifi-link.com/product.php?action=product&class1_id=1&class2_id=50&class3_id=164&product_id=19 |
Bu mesaja 1 cevap geldi.
http://www.dealextreme.com/details.dx/sku.12215 ona o parayı vereceğine bunu al daha ii derim 500 mw hemdee  |
Bu mesaja 1 cevap geldi.
| İlginç bulduğum bir anteni ekliyorum , a_kosif arkadaşımız isterse bir baksın , http://www.om3rkp.cq.sk/articles.php?lng=en&pg=4 |
Bu mesaja 1 cevap geldi.
imlat kolaylığı açısından ( elimde kumpas yok )
tam mm değerlerle ve
mesafeleri geri dönerek tekrarlı denemelerle üst değer buldukça değiştirerek saptadım.
mesafe çizelgesini de ekledim.
http://i23.photobucket.com/albums/b358/adoer/yagi_uda1.jpg
